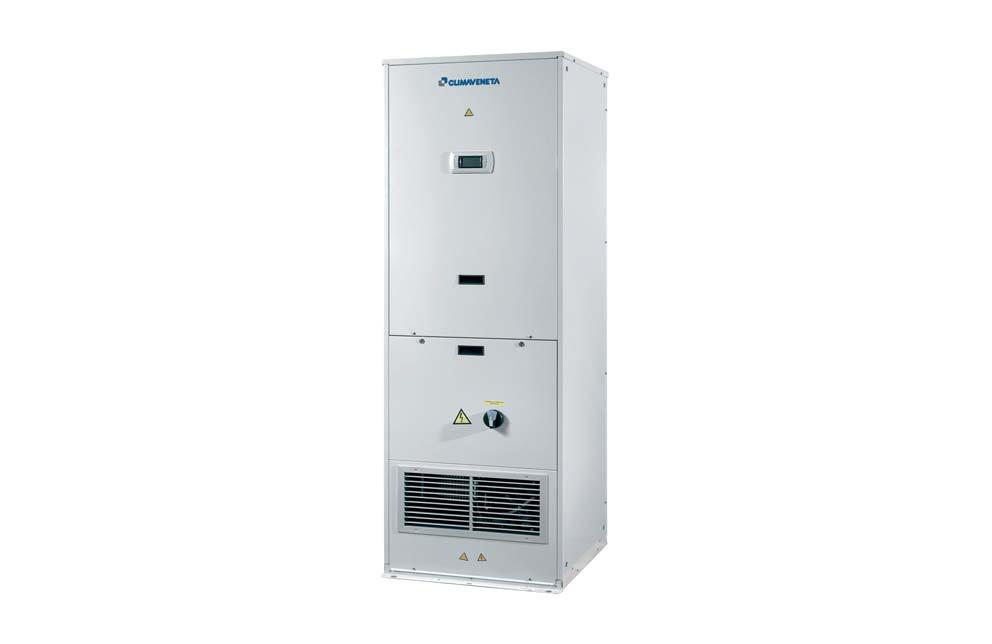

1 AQS/Climaveneta MID/* storlekar 1,95 14,82 kw Luftkylt klimataggregat för telekommunikationscentraler för montering inomhus genom vägg Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Uppbyggnad...4 Konfigurationer...5 Tekniska data/allmänt...6 Tekniska data/arbetsområden...10 Tekniska data/el...12 Tekniska data/mått och vikter...14 Tillval/separat frikylningsenhet...24 Beskrivningstext...29 Beteckningsnyckel MID = Luftkylt klimataggregat för telekommunikationscentraler för montering inomhus genom vägg BASIC = Utförande för utetemperatur ner till -20 C LT = Utförande för utetemperatur ner till -35 C 0001 = Storleksbeteckning ( ) MID/BASIC0001 Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Funktion Funktionsbeskrivning AQS/Climaveneta MID är ett klimataggregat för klimatbehandling av telekommunikationscentraler (Telecom shelters). Aggregatet består filter, utrustning för mekanisk kylning, utrustning för frikylning % (tillval), fläkt, el- och styrutrustning samt i förekommande fall även befuktningsfunktion (tillval), avfuktningsfunktion (tillval) och eftervärmningsfunktion (tillval). En separat enhet för utökad frikylning finns som tillval. Denna enhets funktion är integrerad i aggregatets funktion. Vid full mekanisk kylning (hög utetemperatur) cirkulerar fläkten lokalens luft genom aggregatet, där den filtreras och kyls samt i förekommande fall även befuktas, avfuktas och eftervärms, så att temperaturen och den relativa fuktigheten i rummet/racken hålls på önskad nivå. Vid partiell frikylning (medium utetemperatur) kyls lokalen med uteluft kompletterat med mekanisk kylning. Vid full frikylning (låg utetemperatur) kyls lokalen enbart med uteluft. Den mekaniska kylfunktionen består av förångare för kylning av luft monterad i aggregatets luftström, kompressor, separat luftkyld kondensor, expansionsventil och köldmedium HFC410A. Köldmediet cirkuleras i systemet/-n av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från den luft som passerar genom aggregatet och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. Aggregatets kyleffekt anpassas till det aktuella kylbehovet genom start och stopp av kompressorn. Avfuktning sker med hjälp av den mekaniska kylfunktionen. Eftervärmning vid avfuktning sker med hjälp av ett elbatteri. Se även Systemflödesschema och Aggregatflödesschema nedan. Systemflödesscheman Uppåtblåsande aggregat 100 % mekanisk kylning 100 % frikylning Tilluft Tilluft Framsida Baksida mot vägg Framsida Baksida mot vägg Återluft Uteluft 1. Kompressor 2. Kondensorbatteri 3. Kondensorfläkt 4. Övertrycksspjäll 5. Frikylningsspjäll 6. Luftfilter 7. Apparatskåp 8. Förångare 9. Tilluftsfläkt Frånluft Frånluft Uteluft Neråtblåsande aggregat 100 % mekanisk kylning Återluft 100 % frikylning Frånluft Framsida Baksida mot vägg Framsida Baksida mot vägg Uteluft Uteluft Tilluft Tilluft 3

4 Uppbyggnad Uppåtblåsande aggregat Elbatteri /tillval) 2. Tilluftsfläkt 3. Förångare 4. Kondensor 5. Kompressor 6. Apparatskåp 7. Frikylningsspjäll 8. Kondensorfläkt 9. Luftfilter 5 8 Neråtblåsande aggregat Elbatteri /tillval) 2. Tilluftsfläkt 3. Förångare 4. Kondensor 5. Kompressor 6. Apparatskåp 7. Frikylningsspjäll 8. Kondensorfläkt 9. Luftfilter

5 Konfigurationer Typ Utförande MID/ Uppåtblåsande Luftintag och luftutblåsning på framsidan Luftintag på framsidan och luftutblåsning på ovansidan BASIC LT BASIC LT Luftintag på ovansidan och luftutblåsning på framsidan nere vid golv BASIC LT Neråtblåsande Luftintag på framsidan och luftutblåsning på framsidan nere vid golv 1) Luftintag på ovansidan och luftutblåsning via installationsgolv BASIC LT BASIC LT Luftintag på framsidan och luftutblåsning via installationsgolv BASIC LT ) Standardutförande (storlekar markerade med fet stil). Övriga utföranden är tillval. 5

6 Tekniska data/allmänt MID/BASIC Klimataggregat typ 1) Effektdata 2) Total kyleffekt kw 1,95 2,91 3,45 4,94 6,09 varav temperatursänkningseffekt 3) kw 1,38 2,49 2,70 4,70 5,25 Effektbehov 4) kw 0,60 0,81 0,98 1,18 1,62 Temperatursänkningsfaktor 5) 0,73 0,92 0,83 1,00 0,90 Arbetsområden Innetillstånd min. 22 C torr temperatur/15,5 C våt temperatur Innetillstånd max. 32 C torr temperatur/23,5 C våt temperatur Utetemperatur min.-max. C Fläktdata Fläkttyp Radial Antal fläktar Effektbehov per fläkt kw 0,04 0,18 0,18 0,24 0,24 Luftflöde m³/s 0,083 0,275 0,275 0,403 0,403 Filterdata Filterklass/standard Filterklass/special (tillval) Förångardata Typ av förångare Luftberörd Typ av stryporgan Kalibrerad fast strypanordning Termostatisk expansionsventil Kondensavloppsanslutning 6) Anslutningsstuts med 20 mm utvändig diameter Kompressordata Kompressortyp Hermetisk scroll Antal kompressorer Effektreglering 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % Bryt-/larmtryck bar 41,5 (+0/-1,4) 42 (+0/-1,4) Kondensordata Kondensortyp Luftberörd Fläkttyp Radial Antal fläktar Luftflöde max. m³/s 0,139 0,336 0,336 0,722 0,722 Köldmediedata Köldmedietyp HFC410A Antal köldmediekretsar Köldmediemängd per krets kg Eftervärmning/el (tillval) Antal steg Eftervärmningseffekt kw 1,0 1,0 1,0 1,7 1,7 Ljuddata Ljudtrycksnivå 7) db(a) Eldata Mått och vikter EU3 EU4 Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Se beteckningsnyckel på sidan 2. 2) Angivna data gäller vid lufttillstånd inne 27 C/45% RF och lufttemperatur ute 35 C. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 5) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 6) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förses med vattenlås och förlägges med min 1 % fall till utloppet. 7) Angivna data gäller 1 m framför aggregatet på 1 m höjd i fritt fält. 6

7 Tekniska data/allmänt MID/BASIC Vätskekylaggregat typ Effektdata 2) Total kyleffekt kw 8,01 9,52 10,64 13,77 14,82 varav temperatursänkningseffekt 3) kw 6,41 8,19 8,62 11,97 12,42 Effektbehov 4) kw 2,26 2,35 2,78 3,51 4,09 Temperatursänkningsfaktor 5) 0,83 0,91 0,85 0,90 0,87 Arbetsområden Innetillstånd min. 22 C torr temperatur/15,5 C våt temperatur Innetillstånd max. 32 C torr temperatur/23,5 C våt temperatur Utetemperatur min.-max. C Fläktdata Fläkttyp Radial Antal fläktar Effektbehov per fläkt kw 0,25 0,45 0,45 0,49 0,49 Luftflöde m³/s 0,403 0,611 0,611 0,889 0,889 Filterdata Filterklass/standard Filterklass/special (tillval) Förångardata Typ av förångare Typ av stryporgan Kondensavloppsanslutning 6) EU3 EU4 Luftberörd Termostatisk expansionsventil Anslutningsstuts med 20 mm utvändig diameter Kompressordata Kompressortyp Hermetisk scroll Antal kompressorer Effektreglering 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % Bryt-/larmtryck bar 42 (+0/-1,4) Kondensordata Kondensortyp Luftberörd Fläkttyp Radial Antal fläktar Luftflöde max. m³/s 0,722 1,038 1,038 1,250 1,250 Köldmediedata Köldmedietyp HFC410A Antal köldmediekretsar Köldmediemängd per krets kg Eftervärmning/el (tillval) Antal steg Eftervärmningseffekt kw 1,7 3,4 3,4 3,4 3,4 Ljuddata Ljudtrycksnivå 7) db(a) Eldata Mått och vikter Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Se beteckningsnyckel på sidan 2. 2) Angivna data gäller vid lufttillstånd inne 27 C/45% RF och lufttemperatur ute 35 C. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 5) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 6) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förses med vattenlås och förlägges med min 1 % fall till utloppet. 7) Angivna data gäller 1 m framför aggregatet på 1 m höjd i fritt fält. 7

8 Tekniska data/allmänt MID/LT Vätskekylaggregat typ Effektdata 2) Total kyleffekt kw 4,94 6,09 8,01 9,52 varav temperatursänkningseffekt 3) kw 4,70 5,25 6,41 8,19 Effektbehov 4) kw 1,18 1,62 2,26 2,35 Temperatursänkningsfaktor 5) 1,00 0,90 0,83 0,91 Arbetsområden Innetillstånd min. 22 C torr temperatur/15,5 C våt temperatur Innetillstånd max. 32 C torr temperatur/23,5 C våt temperatur Utetemperatur min.-max. C Fläktdata Fläkttyp Radial Antal fläktar Effektbehov per fläkt kw 0,24 0,24 0,25 0,45 Luftflöde m³/s 0,403 0,403 0,403 0,611 Filterdata Filterklass/standard Filterklass/special (tillval) Förångardata Typ av förångare Typ av stryporgan Kondensavloppsanslutning 6) Kalibrerad fast strypanordning EU3 EU4 Luftberörd Termostatisk expansionsventil Anslutningsstuts med 20 mm utvändig diameter Kompressordata Kompressortyp Hermetisk scroll Antal kompressorer Effektreglering 100/0 % 100/0 % 100/0 % 100/0 % Bryt-/larmtryck bar 42 (+0/-1,4) Kondensordata Kondensortyp Luftberörd Fläkttyp Radial Antal fläktar Luftflöde max. m³/s 0,722 0,722 0,722 1,038 Köldmediedata Köldmedietyp HFC410A Antal köldmediekretsar Köldmediemängd per krets kg Eftervärmning/el (tillval) Antal steg Eftervärmningseffekt kw 1,7 1,7 1,7 3,4 Ljuddata Ljudtrycksnivå 7) db(a) Eldata Mått och vikter Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Se beteckningsnyckel på sidan 2. 2) Angivna data gäller vid lufttillstånd inne 27 C/45% RF och lufttemperatur ute 35 C. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 5) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 6) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förses med vattenlås och förlägges med min 1 % fall till utloppet. 7) Angivna data gäller 1 m framför aggregatet på 1 m höjd i fritt fält. 8

9 Tekniska data/allmänt MID/LT Vätskekylaggregat typ Effektdata 2) Total kyleffekt kw 10,64 13,77 14,82 varav temperatursänkningseffekt 3) kw 8,62 11,97 12,42 Effektbehov 4) kw 2,78 3,51 4,09 Temperatursänkningsfaktor 5) 0,85 0,90 0,87 Arbetsområden Innetillstånd min. 22 C torr temperatur/15,5 C våt temperatur Innetillstånd max. 32 C torr temperatur/23,5 C våt temperatur Utetemperatur min.-max. C Fläktdata Fläkttyp Radial Antal fläktar Effektbehov per fläkt kw 0,45 0,49 0,49 Luftflöde m³/s 0,611 0,889 0,889 Filterdata Filterklass/standard Filterklass/special (tillval) Förångardata Typ av förångare Typ av stryporgan Kondensavloppsanslutning 6) EU3 EU4 Luftberörd Termostatisk expansionsventil Anslutningsstuts med 20 mm utvändig diameter Kompressordata Kompressortyp Hermetisk scroll Antal kompressorer Effektreglering 100/0 % 100/0 % 100/0 % Bryt-/larmtryck bar 42 (+0/-1,4) Kondensordata Kondensortyp Luftberörd Fläkttyp Radial Antal fläktar Luftflöde max. m³/s 1,038 1,250 1,250 Köldmediedata Köldmedietyp HFC410A Antal köldmediekretsar Köldmediemängd per krets kg Eftervärmning/el (tillval) Antal steg Eftervärmningseffekt kw 3,4 3,4 3,4 Ljuddata Ljudtrycksnivå 7) db(a) Eldata Mått och vikter Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Se beteckningsnyckel på sidan 2. 2) Angivna data gäller vid lufttillstånd inne 27 C/45% RF och lufttemperatur ute 35 C. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 5) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 6) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förses med vattenlås och förlägges med min 1 % fall till utloppet. 7) Angivna data gäller 1 m framför aggregatet på 1 m höjd i fritt fält. 9

10 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. Alla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregattyper. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Typ av batteri och lämplighet Miljö Aggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Kopparrör med kopparlameller Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 10

11 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 11

12 Tekniska data/el Aggregat med AC-fläkt Kyla Typ Anslutningsspänning V Märkeffekt kw Märkström A Startström A Rek. avsäkring A(t) MID/* /1+N+PE/50 1,2 5,5 16,5 10 MID/* /1+N+PE/50 1,5 6,5 22,7 10 MID/* /1+N+PE/50 1,6 7,6 34,7 10 MID/* /1+N+PE/50 3,1 13,9 44,4 16 MID/* /3+N+PE/50 4,0 10,9 31,4 13 MID/* /3+N+PE/50 4,7 11,4 40,4 16 MID/* /3+N+PE/50 5,2 10,8 49,8 13 MID/* /3+N+PE/50 5,8 11,8 51,8 16 MID/* /3+N+PE/50 7,4 13,8 67,8 16 MID/* /3+N+PE/50 7,8 19,6 71,8 25 Kyla + värme Typ Anslutningsspänning V Märkeffekt kw Märkström A Startström A Rek. avsäkring A(t) MID/* /1+N+PE/50 1,3 5,8 16,5 10 MID/* /1+N+PE/50 1,5 6,5 22,7 10 MID/* /1+N+PE/50 1,6 7,6 34,7 10 MID/* /1+N+PE/50 3,1 13,9 44,4 16 MID/* /3+N+PE/50 4,0 12,8 31,4 16 MID/* /3+N+PE/50 4,7 12,8 40,4 16 MID/* /3+N+PE/50 5,2 18,6 49,8 25 MID/* /3+N+PE/50 5,8 18,6 51,8 25 MID/* /3+N+PE/50 7,4 18,6 67,8 25 MID/* /3+N+PE/50 7,8 22,6 71,

13 Tekniska data/el Aggregat med DC-fläkt (tillval) Kyla Matning 1 Matning 2 Typ Anslutningsspänning V Märkeffekt kw Märkström A Startström A Rek. avsäkring A(t) Anslutningsspänning V Märkeffekt kw Märkström A Rek. avsäkring A(t) MID/* /1+N+PE/50 1,1 4,7 15, Vdc 0,1 1,4 10 MID/* /1+N+PE/50 1,3 5,8 22, Vdc 0,2 4,1 10 MID/* /1+N+PE/50 1,4 6,9 34, Vdc 0,2 4,1 10 MID/* /1+N+PE/50 2,8 12,7 43, Vdc 0,4 7,1 10 MID/* /3+N+PE/50 3,7 9,7 30, Vdc 0,4 7,1 10 MID/* /3+N+PE/50 4,4 10,2 39, Vdc 0,4 7,1 10 MID/* /3+N+PE/50 4,6 8,4 47, Vdc 0,8 13,8 16 MID/* /3+N+PE/50 5,2 9,4 49, Vdc 0,8 13,8 16 MID/* /3+N+PE/50 6,8 11,4 65, Vdc 0,8 13,8 16 MID/* /3+N+PE/50 6,8 13,2 65, Vdc 0,8 13,8 16 Kyla + värme Matning 1 Matning 2 Typ Anslutningsspänning V Märkeffekt kw Märkström A Startström A Rek. avsäkring A(t) Anslutningsspänning V Märkeffekt kw Märkström A Rek. avsäkring A(t) MID/* /1+N+PE/50 1,2 5,0 15, Vdc 0,1 1,4 10 MID/* /1+N+PE/50 1,3 5,8 22, Vdc 0,2 4,1 10 MID/* /1+N+PE/50 1,4 6,9 34, Vdc 0,2 4,1 10 MID/* /1+N+PE/50 2,8 12,7 43, Vdc 0,4 7,1 10 MID/* /3+N+PE/50 3,7 11,6 30, Vdc 0,4 7,1 10 MID/* /3+N+PE/50 4,4 11,6 39, Vdc 0,4 7,1 10 MID/* /3+N+PE/50 4,6 16,2 47, Vdc 0,8 13,8 16 MID/* /3+N+PE/50 5,2 16,2 49, Vdc 0,8 13,8 16 MID/* /3+N+PE/50 6,8 16,2 65, Vdc 0,8 13,8 16 MID/* /3+N+PE/50 6,8 16,2 65, Vdc 0,8 13,

14 Tekniska data/mått och vikter Uppåtblåsande med luftintag och luftutblåsning på framsidan MID/* = 297 = st hål Ø 6 x15 mm , , (901) , , , Genomföring för kraftkabel OVANSIDAN BAKSIDAN Kondensavlopp (Ø20 mm utvändig diameter) 41, ,5 UNDERSIDAN Mått i mm Storlek Vikt kg ,5 14

15 Tekniska data/mått och vikter Uppåtblåsande med luftintag och luftutblåsning på framsidan MID/* Genomföringar för kraftkablar ovanifrån OVANSIDAN Tilluftsgaller med ställbara luftriktare = = Kondensavlopp (Ø20 mm utvändig diameter) BAKSIDAN Mått i mm Vikt Storlek kg

16 Tekniska data/mått och vikter Uppåtblåsande med luftintag och luftutblåsning på framsidan MID/* = 630 = , OVANSIDAN Genomföringar för kraftkablar ovanifrån Tilluftsgaller med ställbara luftriktare 645 = 715 = Kondensavlopp bakåt (alternativ) (Ø20 mm utvändig diameter) 77, Kondensavlopp neråt (alternativ) (Ø20 mm utvändig diameter) BAKSIDAN UNDERSIDAN Kondensavlopp åt sidan (alternativ) (Ø20 mm utvändig diameter) Mått i mm Vikt Storlek kg

17 Tekniska data/mått och vikter Uppåtblåsande med luftintag på framsidan och luftutblåsning på ovansidan MID/* Genomföringar för kraftkablar ovanifrån ,5 45 OVANSIDAN = = 290 Kondensavlopp (Ø20 mm utvändig diameter) BAKSIDAN Mått i mm Vikt Storlek kg

18 Tekniska data/mått och vikter Uppåtblåsande med luftintag på framsidan och luftutblåsning på ovansidan MID/* , , , ,5 Genomföringar för kraftkablar ovanifrån OVANSIDAN Kondensavlopp bakåt (alternativ) (Ø20 mm utvändig diameter) 77,5 300 Kondensavlopp neråt (alternativ) (Ø20 mm utvändig diameter) BAKSIDAN UNDERSIDAN Kondensavlopp åt sidan (alternativ) (Ø20 mm utvändig diameter) Mått i mm Vikt Storlek kg

19 Tekniska data/mått och vikter Neråtblåsande med luftintag på ovansidan och luftutblåsning på framsidan nere vid golv MID/* Genomföringar för kraftkablar uppifrån OVANSIDAN 3 st hål 8,5 x 20 mm , , Kondensavlopp (Ø20 mm utvändig diameter) = 507 = , , Genomföring för kraftkablar nerifrån Genomföringar för kraftkablar från sidan BAKSIDAN 544,5 Vikt Storlek kg UNDERSIDAN Mått i mm

20 Tekniska data/mått och vikter Neråtblåsande med luftintag på ovansidan och luftutblåsning på framsidan nere vid golv MID/* , Genomföringar för kraftkablar uppifrån OVANSIDAN , , Genomföringar för kraftkabel nerifrån , Kondensavlopp (Ø20 mm utvändig diameter) BAKSIDAN 660 Storlek Vikt kg UNDERSIDAN Mått i mm

21 Tekniska data/mått och vikter Neråtblåsande med luftintag på framsidan och luftutblåsning på framsidan nere vid golv MID/* st slitsar Ø 7 x 15 mm , ,5 505 OVANSIDAN 102,5 102, , ,5 2 st 300 slitsar Ø 7 x 15 mm , , ,5 177,5 87, ,5 Kondensavlopp (standard) (Ø20 mm utvändig diameter) Genomföring för kraftmatning (3 st PG21) 4 st M8 BAKSIDAN , ,5 30 Kondensavlopp (alternativ) (Ø20 mm utvändig diameter) UNDERSIDAN Mått i mm Vikt Storlek kg

22 Tekniska data/mått och vikter Neråtblåsande med luftintag på ovansidan och luftutblåsning via installationsgolv MID/* Genomföringar för kraftkablar uppifrån OVANSIDAN , ,5 3 st hål 5 x 20 mm Genomföringar för kraftkablar från sidan , ,5 Kondensavlopp (Ø20 mm utvändig diameter) 541, BAKSIDAN ,5 Vikt Storlek kg UNDERSIDAN Mått i mm

23 Tekniska data/mått och vikter Neråtblåsande med luftintag på ovansidan och luftutblåsning via installationsgolv MID/* ,5 OVANSIDAN Genomföringar för kraftkablar uppifrån , , Genomföringar för kraftkablar nerifrån , Kondensavlopp (Ø20 mm utvändig diameter) BAKSIDAN Vikt Storlek kg UNDERSIDAN Mått i mm

24 Tillval/separat frikylningsenhet Flödesschema Rummet där enheten är monterad måste vara utrustat med anordning som förhindrar övertryck. Tekniska data/allmänt Typ FKI0021 FKI0041 FKI0051 Kyleffekt 1) kw 7,7 8,2 10,1 Luftflöde m³/s 0,64 0,68 0,84 Effektbehov kw 0,22 0,23 0,46 Ljudtryck 2) db(a) Anslutningsspänning 3) V DC ) Angivna data gäller vid rumstemperatur 27 C och utetemperatur 17 C. 2) Angivna ljudtrycksnivåer gäller 1 m över golvet, 1 m framför aggregatet och fritt fält. 3) Matas från rummet klimataggregat (MID). 24

25 Tillval/separat frikylningsenhet Tekniska data/mått och vikter FKI OVANSIDAN Genomföringar för kraftkablar 26 Genomföringar för kraftkablar A = = 6 st slitsar Ø 6 x 15 mm VÄNSTER SIDA 255 = 566 = A 646 BAKSIDAN 10,5 UNDERSIDAN Sektion A-A Mått i mm Storlek Vikt kg 25

26 Tillval/separat frikylningsenhet Tekniska data/mått och vikter FKI Kraftmatning OVANSIDAN , ,5 VÄNSTER SIDA BAKSIDAN 6 st slitsar Ø 6 x 15 mm UNDERSIDAN Mått i mm Storlek 0051 Vikt kg 26

27 Tillval/separat frikylningsenhet Installationsdata FKI A 87,5 = 500 = Detalj B Min 1000 Min Marknivå A Sektion A-A Regnhuv Förfilter Detalj B Mått i mm 27

28 Tillval/separat frikylningsenhet Installationsdata FKI0051 A Regnhuv Förfilter 960 FKI Vägg INSIDAN VÄGG A Sektion A-A UTSIDAN VÄGG Mått i mm 28

29 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 29

30 30

31 31

32 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 32
