Klimataggregat för anslutning till köldbärarsystem

Transkript

1 AQS/Climaveneta ACO2.1/ AQS/Climaveneta ACU2.1/ storlekar kw 19 storlekar kw för anslutning till köldbärarsystem Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Luftflödeskonfigurationer...3 Funktion...4 Utrustningsspecifikation med alternativ och tillval...7 Tekniska data/allmänt...13 Tekniska data/arbetsområden...17 Tekniska data/el...19 Tekniska data/ljud...21 Tekniska data/mått och vikter...22 Installationsdata...27 Tillval/luftfilter...28 Tillval/2-vägs styrventil...29 Tillval/kondensvattenpump...30 Tillval/dräneringspump (ångbefuktare)...31 Tillval/monteringsdetaljer...32 Beskrivningstext...36 Beteckningsnyckel AC = för anslutning till köldbärarsystem O = Uppåtblåsande U = Neråtblåsande 2.1 = Version BAS = Normalutförande 0061 = Storleksbeteckning EC = EC-fläkt/-ar ACO2.1/BAS0061/EC Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Luftflödeskonfigurationer ACO2.1 (uppåtblåsande) Återluftsöppning på framsidan Återluftsöppning på framsidan med tilluftsplenum (tillval) Återluftsöppning på undersidan Återluftsöppning på baksidan ACU2.1 (neråtblåsande) Återluftsöppning på ovansidan Återluftsöppning på ovansidan med tilluftsplenum (tillval) 3

4 Funktion Funktionsbeskrivning AQS/Climaveneta AC*2.1 är ett klimataggregat för datorhallar och andra typer av teknikrum. Aggregatets huvudkomponenter är: filter, kylfunktion för anslutning till ett köldbärarsystem, fläkt/-ar, el- och styrutrustning samt i förekommande fall även befuktningsfunktion, avfuktningsfunktion och eftervärmningsfunktion. Fläkten/-arna cirkulerar lokalens luft genom aggregatet, där den filtreras och kyls samt i förekommande fall även befuktas, avfuktas och eftervärms, så att temperaturen och den relativa fuktigheten i lokalen konstanthålls på önskad nivå. Kylfunktionen består av ett kylbatteri monterat i aggregatets luftström och en styrventil i köldbärarsystemet. Avfuktning sker genom att köldbärarventilen öppnar för fullt. Eftervärmning vid avfuktning sker i ett el- eller värmevattenbatteri. Övergripande systemflödesschema Bilden visar ett uppåtblåsande aggregat. 4

5 Funktion Detaljerat systemflödesschema Frikylning och återvinning av värme produktion av värme och/eller varmvatten Luftkylt vätskekylaggregat med frikylningsfunktion typ NECS/FC eller FX/FC Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VH1 AL AL TI TI VT1 TI VH1 Tappvarmvattensystem VV SÄV Eventuell bufferttank Eventuell bufferttank SÄV TT Elpatron VB VH1 ÅS P/VVC VH1 VB VH1 TI VVC KV HC1 VH1 Värmepump för tappvarmvattenproduktion typ WW-HT eller EW-HT VH1 HC1 TI TI Varmvattenberedare AL TI TT TI SÄV VH1 HC1 Komponenter i rörledningarna enligt aktuellt aggregatflödesschema M VM1 HC1 TI TI VH1 P/VS VH1 Värmebärarsystem för uppvärmning Bufferttank för anslutning till köldbärarsystem för anslutning till köldbärarsystem för anslutning till köldbärarsystem för anslutning till köldbärarsystem VM1 VM1 VM1 VM1 M M M M HC1 VH1 HC1 VH1 HC1 VH1 HC1 VH1 Köldbärarsystem AL = Avluftningsventil HC1 = Reglerventil KV = Kallvatten P/VS = Pump för byggnadens värmesystem P/VVC = Pump för varmvattencirkulation SÄV = Säkerhetsventil TI = Termometer TT = Temperaturgivare VB = Backventil VH1 = Avstängningsventil VM1 = 3-vägs styrventil VT1 = Termostatisk 3-vägsventil VV = Varmvatten VVC = Varmvattencirkulation ÅS = Återsugningsskydd 5

6 Funktion Aggregatflödesschema TF LK VM KB UT KB IN KB IN = Köldbärare in KB UT = Köldbärare ut LK = Kylbatteri TF = Tilluftsfläkt/-ar VM = Trevägs styrventil 6

7 Utrustningsspecifikation med alternativ och tillval ACO2.1 (uppåtblåsande) Chassi Chassi med återluftsöppning på framsidan/i botten/ på baksidan [måste anges] och uppåtriktad luftutblåsning. Chassit skall vara utfört i galvaniserad och lackerad stålplåt (RAL 7016). Panelerna skall vara utvändigt lackerade (RAL 7016) med ytskydd i form av två lager plastbeläggning och vara invändigt ljudisolerade. All service skall kunna ske framifrån. Inspektionsluckor skall kunna öppnas under drift utan att luftflödet störs. Chassi/alternativ Paneler med brandsäker ljudisolerande isolering (A1 DIN4102) [i stället för standardisoleringen]. Återluftsöppning i botten [i stället för på aggregatets framsida]. Återluftsöppning på baksidan [i stället för på aggregatets framsida]. Chassi/tillval Golvstativ (bipackat) för installationsgolv. Golvstativet skall vara ställbart i höjd mm. Installationssockel (bipackad) 200 mm hög med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Röranslutningar skall kunna ske från båda sidorna. Sockeln skall ha en lätt demonterbar inspektionslucka på framsidan [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Öppning för anslutning av uteluft till aggregatet (max. 5 %) med EU3-filter. Motormanövrerat spjäll till/från (bipackat) i tillluftsöppningen för att förhindra luftgenomströmning då aggregatet inte är i drift. Tilluftsplenum (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Tilluftsplenum (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (A1 DIN4102). Tilluftsplenum SOUND PROOF (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler. Tilluftsplenum SOUND PROOF (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler med brandsäkert isoleringsmaterial (A1 DIN4102). Tilluftsplenum med tilluftsgaller (bipackat) för montering ovanpå aggregatet och för friblåsning med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Tilluftsplenum med tilluftsgaller (bipackat) för montering ovanpå aggregatet och för friblåsning med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (A1 DIN4102). Fläkt/-ar Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning och steglöst ställbar fläkthastighet. Fläkt/-ar/alternativ Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning, steglöst ställbar fläkthastighet och högt tillgängligt statiskt tryck. Fläkt/-ar/tillval Utrustning för konstanthållning av luftflödet genom aggregatet [storlekar och ]. Utrustning för konstanthållning av luftflödet genom aggregatet och fläktredundans [storlekar och ]. Utrustning för konstanthållning av differenstrycket över aggregatet [storlekar och ]. Utrustning för konstanthållning av differenstrycket över aggregatet och fläktredundans [storlekar och ]. Filter Filter i brandhämmande material med filterklass EU4. Filter/alternativ Filterklass EU5. Filterklass EU6. Filterklass EU7. Filterklass EU8. 7

8 Utrustningsspecifikation med alternativ och tillval ACO2.1 (uppåtblåsande) Filter/tillval Filtervakt. Kylutrustning Kylbatteri utfört av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar ] alternativt 3-vägs modulerande styrventil för 3-läges styrsignal [storlekar ] alternativt 3-vägs modulerande styrventil för 0 10 V styrsignal [storlekar ]. Interna köldbärarledningar. Kylutrustning/alternativ 3-vägs modulerande styrventil för 0 10 V styrsignal [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal]. 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal]. 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 0 10 V styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 3-läges styrsignal [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal [storlekar i stället för 3-vägs modulerande styrventil för 0 10 V styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 0 10 V styrsignal. OBS! Kontrollera max. differenstryck]. Kylutrustning/tillval Kondensvattenpump med upp till 4 m lyfthöjd (bipackad). [Erfordras ej om dräneringspump för ångkondensat är vald]. Befuktningsutrustning/tillval Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. [Rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet.] Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Dräneringspump för ångkondensat (100 C) med upp till 6 m lyfthöjd (bipackad). Extra fuktgivare för avläsning av aktuell relativ fuktighet. Avfuktningsutrustning/tillval Avfuktning genom öppning styrventilen för fullt inkl. fuktgivare. Eftervärmningsutrustning/tillval Eftervärmningsbatteri för el med normal effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för el med hög effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för värmevatten inkl. 3-vägs modulerande styrventil för 3-läges styrsignal. Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, drift- och larmrapportering med access i tre nivåer: öppen nivå, lösenordsskyddad nivå I och lösenordsskyddad nivå II. Mikroprocessorns programmeringsmöjligheter skall inkludera adressering av upp till 10 aggregat i ett lokalt nätverk (LAN) med redundansfunktion. Den skall kunna lagra upp till 100 larm och vara utrustad med minnesfunktion som gör att aggregatet återstartar automatiskt efter strömavbrott med de inställningar som gällde före strömavbrottet. 8

9 Utrustningsspecifikation med alternativ och tillval ACO2.1 (uppåtblåsande) Mikroprocessor/tillval Branddetektor. Rökdetektor. Vattenläckagedetektor med separat givare (bipackad). Seriellt kort för LonWorks (FFT-10A) (bipackat). Seriellt kort Modbus (RS485) (bipackat). Seriellt kort pcoweb för SNMP, BACnet och Modbus (TCP/IP). Nersänkt mikroprocessorpanel (höjd = 1150 mm i stället för 1650 mm). Separat manöverpanel (bipackad) för montering på vägg. Utan manöverpanel. Seriellt kort för GSM-modem (RS232) (bipackat). GSM-modem med anslutningskabel (bipackat). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar och startutrustningar för ingående apparater samt plintar för extern start/stopp, summalarm nivå A och summalarm nivå B. Intern elektrisk ledningsdragning. Elutrustning/alternativ Anslutningsspänning 400V/3+N+PE/50 [storlekar i stället för 230V/1+N+PE/50]. Elutrustning/tillval Dubbel kraftmatning med automatisk omkoppling vid strömavbrott (bipackad) [storlekar ]. Dubbel kraftmatning med automatisk omkoppling vid strömavbrott [storlekar ]. 9

10 Utrustningsspecifikation med alternativ och tillval ACU2.1 (neråtblåsande) Chassi Chassi med återluftsöppning på ovansidan och neråtriktad luftutblåsning. Chassit skall vara utfört i galvaniserad och lackerad stålplåt (RAL 7016). Panelerna skall vara utvändigt lackerade (RAL 7016) med ytskydd i form av två lager plastbeläggning och vara invändigt ljudisolerade. All service skall kunna ske framifrån. Inspektionsluckor skall kunna öppnas under drift utan att luftflödet störs. Chassi/alternativ Paneler med brandsäker ljudisolerande isolering (A1 DIN4102) [i stället för standardisoleringen]. Chassi/tillval Golvstativ (bipackat) för installationsgolv. Golvstativet skall vara ställbart i höjd mm. Kompletterande ledplåtsats (bipackad) för golvstativ för installationsgolv. Återluftsplenum (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Återluftsplenum (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (A1 DIN4102). Återluftsplenum SOUND PROOF (bipackat) för montering ovanpå aggregatet och för kanalanslutning/ anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler. Återluftsplenum SOUND PROOF (bipackat) för montering ovanpå aggregatet och för kanalanslutning/ anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler med brandsäkert isoleringsmaterial (A1 DIN4102). Motormanövrerat spjäll till/från (bipackat) i återluftsöppningen för att förhindra luftgenomströmning då aggregatet inte är i drift. Öppning för anslutning av uteluft till aggregatet (max. 5 %) med EU3-filter. Tilluftsplenum (bipackat) med tilluftsgaller för montering under aggregatet med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Tilluftsplenum (bipackat) med tilluftsgaller för montering under aggregatet med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (A1 DIN4102) [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Fläkt/-ar Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning och steglöst ställbar fläkthastighet. Fläkt/-ar/alternativ Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning, steglöst ställbar fläkthastighet och högt tillgängligt statiskt tryck. Fläkt/-ar/tillval Utrustning för konstanthållning av luftflödet genom aggregatet [storlekar och ]. Utrustning för konstanthållning av luftflödet genom aggregatet och fläktredundans [storlekar och ]. Utrustning för konstanthållning av differenstrycket över aggregatet [storlekar och ]. Utrustning för konstanthållning av differenstrycket över aggregatet och fläktredundans [storlekar och ]. Filter Filter i brandhämmande material med filterklass EU4. Filter/alternativ Filterklass EU5. Filterklass EU6. Filterklass EU7. Filterklass EU8. Filter/tillval Filtervakt. 10

11 Utrustningsspecifikation med alternativ och tillval ACU2.1 (neråtblåsande) Kylutrustning Kylbatteri utfört av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar ] alternativt 3-vägs modulerande styrventil för 3-läges styrsignal [storlekar ] alternativt 3-vägs modulerande styrventil för 0 10 V styrsignal [storlekar ]. Interna köldbärarledningar. Kylutrustning/alternativ 3-vägs modulerande styrventil för 0 10 V styrsignal [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal]. 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal]. 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 0 10 V styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 3-läges styrsignal [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal [storlekar i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal [storlekar i stället för 3-vägs modulerande styrventil för 0 10 V styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 3- läges styrsignal. OBS! Kontrollera max. differenstryck]. -2-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [storlekar i stället för 3-vägs modulerande styrventil för 0 10 V styrsignal. OBS! Kontrollera max. differenstryck]. Kylutrustning/tillval Kondensvattenpump med upp till 4 m lyfthöjd (bipackad). [Erfordras ej om dräneringspump för ångkondensat är vald]. Befuktningsutrustning/tillval Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. [Rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet.] Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Dräneringspump för ångkondensat (100 C) med upp till 6 m lyfthöjd (bipackad). Extra fuktgivare för avläsning av aktuell relativ fuktighet. Avfuktningsutrustning/tillval Avfuktning genom öppning styrventilen för fullt inkl. fuktgivare. Eftervärmningsutrustning/tillval Eftervärmningsbatteri för el med normal effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för el med hög effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för värmevatten inkl. 3-vägs modulerande styrventil för 3-läges styrsignal. Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, drift- och larmrapportering med access i tre nivåer: öppen nivå, lösenordsskyddad nivå I och lösenordsskyddad nivå II. Mikroprocessorns programmeringsmöjligheter skall inkludera adressering av upp till 10 aggregat i ett lokalt nätverk (LAN) med redundansfunktion. Den skall kunna lagra upp till 100 larm och vara utrustad med minnesfunktion som gör att aggregatet återstartar automatiskt efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessor/tillval Branddetektor. 11

12 Utrustningsspecifikation med alternativ och tillval ACU2.1 (neråtblåsande) Rökdetektor. Vattenläckagedetektor med separat givare (bipackad). Seriellt kort för LonWorks (FFT-10A) (bipackat). Seriellt kort Modbus (RS485) (bipackat). Seriellt kort pcoweb för SNMP, BACnet och Modbus (TCP/IP). Nersänkt mikroprocessorpanel (höjd = 1150 mm i stället för 1650 mm). Separat manöverpanel (bipackad) för montering på vägg. Utan manöverpanel. Seriellt kort för GSM-modem (RS232) (bipackat). GSM-modem med anslutningskabel (bipackat). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar och startutrustningar för ingående apparater samt plintar för extern start/stopp, summalarm nivå A och summalarm nivå B. Intern elektrisk ledningsdragning. Elutrustning/alternativ Anslutningsspänning 400V/3+N+PE/50 [storlekar i stället för 230V/1+N+PE/50]. Elutrustning/tillval Dubbel kraftmatning med automatisk omkoppling vid strömavbrott (bipackad) [storlekar ]. Dubbel kraftmatning med automatisk omkoppling vid strömavbrott [storlekar ]. 12

13 Tekniska data/allmänt Normalutförande AC*2.1/BAS typ 1) 0061/EC 0101/EC 0131/EC 0161/EC 0201/EC Effektdata Total kyleffekt 2) kw 6,0 10,7 13,3 15,7 20,6 varav temp.sänkningseffekt 3) kw 5,0 8,2 9,8 12,8 15,8 Temperatursänkningsfaktor 4) 0,85 0,80 0,77 0,86 0,81 Fläktdata/normalt yttre statiskt tryck (standard) Fläkttyp Direktdriven EC-fläkt Antal fläktar Effektbehov per fläkt 5) kw 0,15 0,37 0,37 0,37 0,38 Luftflöde 5) m³/s 0,50 0,69 0,69 1,39 1,39 Max. yttre statiskt tryck 6) Pa Fläktdata/högt yttre statiskt tryck (alternativ) Fläkttyp Direktdriven EC-fläkt Antal fläktar Effektbehov per fläkt 5) kw 0,12 0,32 0,33 0,33 0,34 Luftflöde 5) m³/s 0,50 0,69 0,69 1,39 1,39 Max. yttre statiskt tryck 6) Pa Filterdata Se även kapitel Tillval/luftfilter Filterklass/standard EU4 Filterklass/special (tillval) EU5, EU6, EU7 eller EU8 Kylbatteridata Antal batterier Inre volym l 3,0 4,6 7,3 5,9 8,2 Max. arbetstryck bar Köldbärarflöde 2) l/s 0,29 0,51 0,64 0,75 0,99 Tryckfall inkl. 3-vägs styrventil 2) kpa Kv-värde styrventil 2,5 4,0 4,0 6,3 6,3 Köldbäraranslutning in 1 2 invändig rörgänga 1" invändig rörgänga Köldbäraranslutning ut 1 2 invändig rörgänga 3 4 " invändig rörgänga Kondensavloppsanslutning 7) 8) Anslutningsstuds med 20 mm utvändig diameter Befuktningsdata (tillval) Se även kapitel Tekniska data/arbetsområden/befuktaren Typ av befuktare Ångbefuktare med elektroder Befuktningseffekt kg/h Effektbehov kw 2,3 2,3 2,3 3,8 3,8 Dräneringsanslutning 9) 10) Anslutningsstuds med 32 mm utvändig diameter Eftervärmning/el (tillval) Antal steg Eftervärmningseffekt/normal kw 4,0 4,0 4,0 8,1 8,1 Eftervärmningseffekt/hög kw 6,0 6,0 6,0 15,0 15,0 Eftervärmning/värmevatten (tillval) Kontakta vår kundtjänst Ljuddata Eldata Mått och vikter Se kapitel Tekniska data/ljud Se kapitel Tekniska data/el Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Angivna data gäller vid ingående lufttillstånd till kylbatteriet 24 C och 50 % relativ fuktighet och köldbärartemperatur in/ut 7/12 C och köldbärare vatten. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 5) Angivna data gäller vid yttre statiskt tryck 20 Pa. 6) Vid angivet max. yttre statiskt tryck ökar värmeeffekten från fläktmotorn och därmed reduceras temperatursänkningseffekten något. 7) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förlägges med min. 1 % fall till utloppet. Om aggregatet är neråtblåsande (U) och utrustat med befuktningsfunktion är kondensavloppet från kylbatteriet internt draget till befuktarens dräneringsfat. Yttre anslutning av kondensavloppet från kylbatteriet erfordras således inte i detta fallet. Vid uppåtblåsande aggregat (O) erfordras däremot alltid yttre anslutning av kondensavloppet från kylbatteriet. 8) Vid tillval kondensvattenpump se kapitel Tillval/kondensvattenpump. 9) Kondensavloppsrör med invändig diameter på min. 32 mm, som tål en arbetstemperatur på minst 100 C, erfordras. Förlägges med min. 1 % fall till utloppet. 10) Vid tillval dräneringspump se kapitel Tillval/dräneringspump (ångbefuktare). 13

14 Tekniska data/allmänt Normalutförande AC*2.1/BAS typ 1) 0261/EC 0331/EC 0401/EC 0501/EC 0601/EC Effektdata Total kyleffekt 2) kw 24,0 33,8 41,6 50,6 64,4 varav temp.sänkningseffekt 3) kw 19,6 29,2 34,6 40,3 50,2 Temperatursänkningsfaktor 4) 0,77 0,91 0,87 0,83 0,81 Fläktdata/normalt yttre statiskt tryck (standard) Fläkttyp Direktdriven EC-fläkt Antal fläktar Effektbehov per fläkt 5) kw 0,39 1,49 1,63 1,73 2,14 Luftflöde 5) m³/s 1,39 2,78 2,78 2,78 3,75 Max. yttre statiskt tryck 6) Pa Fläktdata/högt yttre statiskt tryck (alternativ) Fläkttyp Direktdriven EC-fläkt Antal fläktar Effektbehov per fläkt 5) kw 0,35 1,49 1,65 1,75 2,18 Luftflöde 5) m³/s 1,39 2,78 2,78 2,78 3,75 Max. yttre statiskt tryck 6) Pa Filterdata Se även kapitel Tillval/luftfilter Filterklass/standard EU4 Filterklass/special (tillval) EU5, EU6, EU7 eller EU8 Kylbatteridata Antal batterier Inre volym l 13,0 12,3 15,2 21,0 26,0 Max. arbetstryck bar Köldbärarflöde 2) l/s 1,27 1,62 1,99 2,42 3,08 Tryckfall inkl. 3-vägs styrventil 2) kpa Kv-värde styrventil 6,3 16,0 16,0 16,0 25,0 Köldbäraranslutning in 1" inv. rörgänga invändig rörgänga 2 2" inv. rörgänga Köldbäraranslutning ut 3 4 inv. rörgänga 1 4 " invändig rörgänga 1 2" inv. rörgänga Kondensavloppsanslutning 7) 8) Anslutningsstuds med 20 mm utvändig diameter Befuktningsdata (tillval) Se även kapitel Tekniska data/arbetsområden/befuktaren Typ av befuktare Ångbefuktare med elektroder Befuktningseffekt kg/h Effektbehov kw 3,8 3,8 3,8 3,8 3,8 Dräneringsanslutning 9) 10) Anslutningsstuds med 32 mm utvändig diameter Eftervärmning/el (tillval) Antal steg Eftervärmningseffekt/normal kw 8,1 9,0 9,0 9,0 15,0 Eftervärmningseffekt/hög kw 15,0 15,0 15,0 15,0 18,0 Eftervärmning/värmevatten (tillval) Kontakta vår kundtjänst Ljuddata Eldata Mått och vikter Se kapitel Tekniska data/ljud Se kapitel Tekniska data/el Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Angivna data gäller vid ingående lufttillstånd till kylbatteriet 24 C och 50 % relativ fuktighet och köldbärartemperatur in/ut 7/12 C och köldbärare vatten. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 5) Angivna data gäller vid yttre statiskt tryck 20 Pa. 6) Vid angivet max. yttre statiskt tryck ökar värmeeffekten från fläktmotorn och därmed reduceras temperatursänkningseffekten något. 7) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förlägges med min. 1 % fall till utloppet. Om aggregatet är neråtblåsande (U) och utrustat med befuktningsfunktion är kondensavloppet från kylbatteriet internt draget till befuktarens dräneringsfat. Yttre anslutning av kondensavloppet från kylbatteriet erfordras således inte i detta fallet. Vid uppåtblåsande aggregat (O) erfordras däremot alltid yttre anslutning av kondensavloppet från kylbatteriet. 8) Vid tillval kondensvattenpump se kapitel Tillval/kondensvattenpump. 9) Kondensavloppsrör med invändig diameter på min. 32 mm, som tål en arbetstemperatur på minst 100 C, erfordras. Förlägges med min. 1 % fall till utloppet. 10) Vid tillval dräneringspump se kapitel Tillval/dräneringspump (ångbefuktare). 14

15 Tekniska data/allmänt Normalutförande AC*2.1/BAS typ 1) 0701/EC 0901/EC 1151/EC 1201/EC 1401/EC Effektdata Total kyleffekt 2) kw 74,8 98, varav temp.sänkningseffekt 3) kw 56,8 80,2 94,5 97,0 110 Temperatursänkningsfaktor 4) 0,79 0,85 0,81 0,81 0,79 Fläktdata/normalt yttre statiskt tryck (standard) Fläkttyp Direktdriven EC-fläkt Antal fläktar Effektbehov per fläkt 5) kw 2,22 1,99 2,10 2,09 2,17 Luftflöde 5) m³/s 3,75 6,53 6,53 7,22 7,22 Max. yttre statiskt tryck 6) Pa Fläktdata/högt yttre statiskt tryck (alternativ) Fläkttyp Direktdriven EC-fläkt Antal fläktar Effektbehov per fläkt 5) kw 2,26 2,01 2,11 2,12 2,20 Luftflöde 5) m³/s 3,75 6,53 6,53 7,22 7,22 Max. yttre statiskt tryck 6) Pa Filterdata Se även kapitel Tillval/luftfilter Filterklass/standard EU4 Filterklass/special (tillval) EU5, EU6, EU7 eller EU8 Kylbatteridata Antal batterier Inre volym l 36,0 37,7 51,9 46,0 64,2 Max. arbetstryck bar Köldbärarflöde 2) l/s 3,58 4,72 5,83 5,95 6,91 Tryckfall inkl. 3-vägs styrventil 2) kpa Kv-värde styrventil 25,0 25,0 25,0 40,0 40,0 Köldbäraranslutning in 2" invändig rörgänga Köldbäraranslutning ut 1 2 invändig rörgänga 2" invändig rörgänga Kondensavloppsanslutning 7) 8) Anslutningsstuds med 20 mm utvändig diameter Befuktningsdata (tillval) Se även kapitel Tekniska data/arbetsområden/befuktaren Typ av befuktare Ångbefuktare med elektroder Befuktningseffekt kg/h Effektbehov kw 3,8 6,0 6,0 7,5 7,5 Dräneringsanslutning 9) 10) Anslutningsstuds med 32 mm utvändig diameter Eftervärmning/el (tillval) Antal steg Eftervärmningseffekt/normal kw 15,0 18,0 18,0 24,0 24,0 Eftervärmningseffekt/hög kw 18,0 27,0 27,0 36,0 36,0 Eftervärmning/värmevatten (tillval) Kontakta vår kundtjänst Ljuddata Eldata Mått och vikter Se kapitel Tekniska data/ljud Se kapitel Tekniska data/el Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Angivna data gäller vid ingående lufttillstånd till kylbatteriet 24 C och 50 % relativ fuktighet och köldbärartemperatur in/ut 7/12 C och köldbärare vatten. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 5) Angivna data gäller vid yttre statiskt tryck 20 Pa. 6) Vid angivet max. yttre statiskt tryck ökar värmeeffekten från fläktmotorn och därmed reduceras temperatursänkningseffekten något. 7) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förlägges med min. 1 % fall till utloppet. Om aggregatet är neråtblåsande (U) och utrustat med befuktningsfunktion är kondensavloppet från kylbatteriet internt draget till befuktarens dräneringsfat. Yttre anslutning av kondensavloppet från kylbatteriet erfordras således inte i detta fallet. Vid uppåtblåsande aggregat (O) erfordras däremot alltid yttre anslutning av kondensavloppet från kylbatteriet. 8) Vid tillval kondensvattenpump se kapitel Tillval/kondensvattenpump. 9) Kondensavloppsrör med invändig diameter på min. 32 mm, som tål en arbetstemperatur på minst 100 C, erfordras. Förlägges med min. 1 % fall till utloppet. 10) Vid tillval dräneringspump se kapitel Tillval/dräneringspump (ångbefuktare). 15

16 Tekniska data/allmänt Normalutförande ACU2.1/BAS typ 1) 1551/EC 1801/EC 2001/EC 2251/EC Effektdata Total kyleffekt 2) kw varav temp.sänkningseffekt 3) kw Temperatursänkningsfaktor 4) 0,81 0,78 0,81 0,78 Fläktdata/normalt yttre statiskt tryck (standard) Fläkttyp Direktdriven EC-fläkt Antal fläktar Effektbehov per fläkt 5) kw 1,61 1,76 2,10 2,29 Luftflöde 5) m³/s 8,33 8,33 10,00 10,00 Max. yttre statiskt tryck 6) Pa Fläktdata/högt yttre statiskt tryck (alternativ) Fläkttyp Direktdriven EC-fläkt Antal fläktar Effektbehov per fläkt 5) kw 1,62 1,78 2,12 2,31 Luftflöde 5) m³/s 8,33 8,33 10,00 10,00 Max. yttre statiskt tryck 6) Pa Filterdata Se även kapitel Tillval/luftfilter Filterklass/standard EU4 Filterklass/special (tillval) EU5, EU6, EU7 eller EU8 Kylbatteridata Antal batterier Inre volym l 63,2 82,4 77,3 101,1 Max. arbetstryck bar Köldbärarflöde 2) l/s 7,21 8,20 8,86 10,10 Tryckfall inkl. 3-vägs styrventil 2) kpa Kv-värde styrventil 40,0 40,0 40,0 40,0 Köldbäraranslutning in 2" invändig rörgänga Köldbäraranslutning ut 2" invändig rörgänga Kondensavloppsanslutning 7) 8) Anslutningsstuds med 20 mm utvändig diameter Befuktningsdata (tillval) Se även kapitel Tekniska data/arbetsområden/befuktaren Typ av befuktare Ångbefuktare med elektroder Befuktningseffekt kg/h Effektbehov kw 7,5 7,5 11,3 11,3 Dräneringsanslutning 9) 10) Anslutningsstuds med 32 mm utvändig diameter Eftervärmning/el (tillval) Antal steg Eftervärmningseffekt/normal kw 24,0 24,0 24,0 24,0 Eftervärmningseffekt/hög kw 36,0 36,0 36,0 36,0 Eftervärmning/värmevatten (tillval) Kontakta vår kundtjänst Ljuddata Eldata Mått och vikter Se kapitel Tekniska data/ljud Se kapitel Tekniska data/el Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Angivna data gäller vid ingående lufttillstånd till kylbatteriet 24 C och 50 % relativ fuktighet och köldbärartemperatur in/ut 7/12 C och köldbärare vatten. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 5) Angivna data gäller vid yttre statiskt tryck 20 Pa. 6) Vid angivet max. yttre statiskt tryck ökar värmeeffekten från fläktmotorn och därmed reduceras temperatursänkningseffekten något. 7) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förlägges med min. 1 % fall till utloppet. Om aggregatet är neråtblåsande (U) och utrustat med befuktningsfunktion är kondensavloppet från kylbatteriet internt draget till befuktarens dräneringsfat. Yttre anslutning av kondensavloppet från kylbatteriet erfordras således inte i detta fallet. Vid uppåtblåsande aggregat (O) erfordras däremot alltid yttre anslutning av kondensavloppet från kylbatteriet. 8) Vid tillval kondensvattenpump se kapitel Tillval/kondensvattenpump. 9) Kondensavloppsrör med invändig diameter på min. 32 mm, som tål en arbetstemperatur på minst 100 C, erfordras. Förlägges med min. 1 % fall till utloppet. 10) Vid tillval dräneringspump se kapitel Tillval/dräneringspump (ångbefuktare). 16

17 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 17

18 Tekniska data/arbetsområden Kvalitet på tappvatten som används för ångbefuktning Arbetsområde/cylinder för vatten med medium konduktivitet (tillverkarens standard) 1) Vattentryck bar 1 8 Surhetsgrad ph 7 8,5 Min. Max. Specifik konduktivitet vid 20 C μs/cm Totalt upplösta fasta ämnen (TDS) mg/l 2) 2) Torrsubstanshalt vid 180 C mg/l 3) 3) Total hårdhet, CaCO 3 mg/l 100 4) 400 Temporär hårdhet (karbonathårdhet), CaCO 3 mg/l 60 5) 300 Järn + Mangan, Fe + Mn mg/l 0 0,2 Klorider, Cl ppm 0 30 Kiseldioxid, SiO 2 mg/l 0 20 Kloridjoner, Cl - mg/l 0 0,2 Kalciumsulfat, CaSO 4 mg/l Metalliska föroreningar mg/l 0 0 Lösningsmedel, tvålrester, smörjmedel, etc. mg/l 0 0 Arbetsområde/cylinder för vatten med låg konduktivitet 1) Vattentryck bar 1 8 Konduktivitet µs/cm Arbetsområde/cylinder för vatten med hög konduktivitet 1) Vattentryck bar 1 8 Konduktivitet µs/cm ) Befuktare med låg konduktivitet rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet. 2) Värdet är beroende av specifik konduktivitet; i allmänhet 0,93 x specifik konduktivitet. 3) Värdet är beroende av specifik konduktivitet; i allmänhet 0,65 x specifik konduktivitet. 4) Inte lägre än 200% av mängden kloridjoner. 5) Inte lägre än 300% av mängden kloridjoner. 18

19 Tekniska data/el Kylning 1) typ Anslutningsspänning V Märkeffekt kw Märkström A Rek. avsäkring A(t) AC*2.1/BAS /EC 230/1+N+PE/50 0,5 2,4 10 AC*2.1/BAS /EC 230/1+N+PE/50 1,0 4,8 10 AC*2.1/BAS /EC 400/3+N+PE/50 2,8 4,4 10 AC*2.1/BAS /EC 400/3+N+PE/50 5,6 8,8 13 ACU2.1/BAS /EC 400/3+N+PE/50 8,1 12,6 16 Kylning + befuktning 1) typ Anslutningsspänning V Märkeffekt kw Märkström A Rek. avsäkring A(t) AC*2.1/BAS /EC 400/3+N+PE/50 2,8 5,6 10 AC*2.1/BAS /EC 400/3+N+PE/50 4,8 10,3 13 AC*2.1/BAS /EC 400/3+N+PE/50 6,6 9,9 13 AC*2.1/BAS /EC 400/3+N+PE/50 11,6 17,5 20 ACU2.1/BAS /EC 400/3+N+PE/50 15,6 23,6 32 ACU2.1/BAS /EC 400/3+N+PE/50 19,4 28,8 32 1) Angivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 19

20 Tekniska data/el Kylning + eftervärmning (normal eftervärmningseffekt) 1) typ Anslutningsspänning V Märkeffekt kw Märkström A Rek. avsäkring A(t) AC*2.1/BAS /EC 400/3+N+PE/50 4,7 8,5 13 AC*2.1/BAS /EC 400/3+N+PE/50 9,1 16,5 20 AC*2.1/BAS /EC 400/3+N+PE/50 11,8 17,4 20 AC*2.1/BAS /EC 400/3+N+PE/50 17,8 26,1 32 AC*2.1/0BAS /EC 400/3+N+PE/50 23,6 34,8 40 ACU2.1/BAS /EC 400/3+N+PE/50 32,1 47,3 50 Kylning + befuktning + eftervärmning (normal eftervärmningseffekt) 1) typ Anslutningsspänning V Märkeffekt kw Märkström A Rek. avsäkring A(t) AC*2.1/BAS /EC 400/3+N+PE/50 7,0 11,7 16 AC*2.1/BAS /EC 400/3+N+PE/50 12,9 22,0 25 AC*2.1/BAS /EC 400/3+N+PE/50 15,6 22,9 25 AC*2.1/BAS /EC 400/3+N+PE/50 21,6 31,6 40 AC*2.1/BAS /EC 400/3+N+PE/50 29,6 43,5 50 ACU2.1/BAS /EC 400/3+N+PE/50 39,6 58,3 63 ACU2.1/BAS /EC 400/3+N+PE/50 43,3 63,5 80 1) Angivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 20

21 Tekniska data/ljud Ljudeffektnivåer Ljudeffektnivå db(a) Oktavband (Hz) Totalt typ db(a) AC*2.1/BAS0061/EC AC*2.1/BAS /EC AC*2.1/BAS /EC AC*2.1/BAS0331/EC AC*2.1/BAS /EC AC*2.1/BAS /EC AC*2.1/BAS0901/EC AC*2.1/BAS /EC ACU2.1/BAS1551/EC ACU2.1/BAS1801/EC ACU2.1/BAS2001/EC ACU2.1/BAS2251/EC Ljudtrycksnivåer Ljudtrycksnivå db(a) Oktavband (Hz) Totalt typ db(a) AC*2.1/BAS0061/EC AC*2.1/BAS /EC AC*2.1/BAS /EC AC*2.1/BAS0331/EC AC*2.1/BAS /EC AC*2.1/BAS /EC AC*2.1/BAS0901/EC AC*2.1/BAS /EC ACU2.1/BAS1551/EC ACU2.1/BAS1801/EC ACU2.1/BAS2001/EC ACU2.1/BAS2251/EC Noteringar: Angivna data för ljudtryck gäller vid nominellt luftflöde och yttre statiskt tryck, avstånd 2 m framför aggregatet, höjd 1,5 m över golv och fritt fält. OBS! Ljudtrycksnivåerna är beräknade och endast avsedda som vägledning. Vid ljudkänsliga placeringar måste alltid en särskild beräkning göras av en ljudkonsult med utgångspunkt från de faktiska förhållandena. För ytterligare information, kontakta vår kundtjänst. 21

22 Tekniska data/mått och vikter ACO2.1 (uppåtblåsande) ACO2.1/BAS /EC typ Vikt kg ACO2.1/BAS0061/EC 95 ACO2.1/BAS0101/EC 105 För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. ACO2.1/BAS0131/EC 115 ACO2.1/BAS /EC typ Vikt kg ACO2.1/BAS0161/EC 152 ACO2.1/BAS0201/EC 162 För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. ACO2.1/BAS0261/EC 172 ACO2.1/BAS /EC typ Vikt kg ACO2.1/BAS0331/EC 264 ACO2.1/BAS0401/EC 274 För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. ACO2.1/BAS0501/EC

23 Tekniska data/mått och vikter ACO2.1 (uppåtblåsande) ACO2.1/BAS /EC typ Vikt kg ACO2.1/BAS0601/EC 396 För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. ACO2.1/BAS0701/EC 406 ACO2.1/BAS /EC typ Vikt kg ACO2.1/BAS0901/EC 505 För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. ACO2.1/BAS1151/EC 515 ACO2.1/BAS /EC typ Vikt kg ACO2.1/BAS1201/EC 615 För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. ACO2.1/BAS1401/EC

24 Tekniska data/mått och vikter ACU2.1 (neråtblåsande) ACU2.1/BAS /EC 1980 typ Vikt kg ACU2.1/BAS0061/EC 95 ACU2.1/BAS0101/EC 105 För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. ACU2.1/BAS0131/EC 115 ACU2.1/BAS /EC 1980 typ Vikt kg ACU2.1/BAS0161/EC 152 ACU2.1/BAS0201/EC 162 För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. ACU2.1/BAS0261/EC 172 ACU2.1/BAS /EC För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. typ Vikt kg ACU2.1/BAS0331/EC 264 ACU2.1/BAS0401/EC 274 ACU2.1/BAS0501/EC

25 Tekniska data/mått och vikter ACU2.1 (neråtblåsande) ACU2.1/BAS /EC För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. typ Vikt kg ACU2.1/BAS0601/EC 396 ACU2.1/BAS0701/EC 406 ACU2.1/BAS /EC typ Vikt kg ACU2.1/BAS0901/EC 505 För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. ACU2.1/BAS1151/EC 515 ACU2.1/BAS /EC typ Vikt kg ACU2.1/BAS1201/EC 615 ACU2.1/BAS1401/EC 635 ACU2.1/BAS1551/EC 642 För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. ACU2.1/BAS1801/EC

26 Tekniska data/mått och vikter ACU2.1 (neråtblåsande) ACU2.1/BAS /EC typ Vikt kg ACU2.1/BAS2001/EC 740 För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. ACU2.1/BAS2251/EC

27 Installationsdata Erforderligt utrymme för service Vid två mot varandra stående aggregat bör avståndet vara minst 1500 mm. Eftersom all service kan utföras framifrån kan flera aggregat monteras direkt bredvid varandra mm 27

28 Tillval/luftfilter Tryckfallsökning vid byte från standard till annan filterklass AC*2.1/BAS /EC AC*2.1/BAS /EC Pa Pa EU EU8 EU7 160 EU7 120 EU5 140 EU EU6 100 EU EU EU m³/h m³/h AC*2.1/BAS /EC AC*2.1/BAS /EC Pa EU8 EU7 EU5 EU m³/h Pa 250 EU8 200 EU7 EU5 150 EU m³/h AC*2.1/BAS /EC AC*2.1/BAS /EC Pa 350 EU8 300 EU7 250 EU5 200 EU m³/h Pa 400 EU8 EU7 350 EU EU m³/h ACU2.1/BAS /EC Pa EU8 EU7 EU EU6 m³/h 28

29 Tillval/2-vägs styrventil /BAS typ Kv-värde Max. differenstryck kpa AC*2.1/BAS0061/EC 2,5 100 AC*2.1/BAS0101/EC AC*2.1/BAS0131/EC AC*2.1/BAS0161/EC 6,3 300 AC*2.1/BAS0201/EC 6,3 300 AC*2.1/BAS0261/EC 6,3 300 AC*2.1/BAS0331/EC AC*2.1/BAS0401/EC AC*2.1/BAS0501/EC AC*2.1/BAS0601/EC AC*2.1/BAS0701/EC AC*2.1/BAS0901/EC AC*2.1/BAS1151/EC AC*2.1/BAS1201/EC AC*2.1/BAS1401/EC ACU2.1/BAS1551/EC ACU2.1/BAS1801/EC ACU2.1/BAS2001/EC ACU2.1/BAS2251/EC

30 Tillval/kondensvattenpump FLÖDESDIAGRAM Flöde l/h Lyfthöjd m ELSCHEMA Pumpmotor Säkerhetsflottör Flottör Svart Svart Fas Nolla Jord Hölje Installationsanvisningar: Kondensavloppsslang från kylbatteriets/förångarens droppfat (plastslang med invändig diameter 20 mm), skall dras till kondensvattenpumpen. Kondensvattenpumpen skall vara monterad på ett plant underlag. Dräneringsslangen från kondensvattenpumpen skall vara av plast med invändig diameter på 6 eller 9 mm. Den skall dras rakt upp till högsta punkten och mynna i ett kondensavloppsrör (med uppåtriktad böj) med invändig diameter på min. 20 mm, som skall dras med min. 1 % fall till utloppet. Slangarna skall fixeras vid droppfat och dräneringspump med slangklämmor. 30

31 Tillval/dräneringspump (ångbefuktare) FLÖDESDIAGRAM Flöde l/h Lyfthöjd m ELSCHEMA Pumpmotor Säkerhetsflottör Flottör Svart Svart Fas Nolla Jord Hölje Installationsanvisningar: Kondensavloppsslangen från kylbatteriets/förångarens droppfat (plastslang med invändig diameter 20 mm), skall dras till dräneringspumpen. (Gäller uppåtblåsande aggregat. I nedåtblåsande aggregat är kondensavloppet draget till befuktarens dräneringsfat för kondensat.) Dräneringsslangen från befuktarens dräneringsfat för ångkondensat (plastslang med invändig diameter 32 mm), skall dras till dräneringspumpen. Dräneringsslangen skall förses med vattenlås, i form av en vertikal slinga på slangen. Dräneringspumpen skall vara monterad på ett plant underlag. Dräneringsslangen från dräneringspumpen skall vara av plast med invändig diameter 9 mm och tåla en temperatur på minst 100 C. Den skall dras rakt upp till högsta punkten och mynna i ett kondensavloppsrör (med uppåtriktad böj) med invändig diameter på min. 32 mm, som skall dras med min. 1 % fall till utloppet. Ingen av dräneringsslangarna får någonstans vara i kontakt med elektriska komponenter eller elledningar, p.g.a. den höga temperaturen. Slangarna skall fixeras vid droppfat, dräneringsskål och dräneringspump med slangklämmor. 31

32 Tillval/monteringsdetaljer Golvstativ för installationsgolv ACO2.1 (uppåtblåsande) och ACU2.1 (neråtblåsande) B D Installationsgolv H = mm Elastisk tätning Elastisk tätning För att minska risken för att vibrationer och ljud fortplantar sig i golvstrukturen rekommenderas att en elastisk tätning monteras mellan golvstativet och installationsgolvet. typ /EC /EC /EC AC*2.1/BAS /EC /EC /EC ACU2.1/BAS /EC /EC Mått B mm D mm Motormanövrerat spjäll som förhindrar bakluftflöde då aggregatet är avstängt ACO2.1 (uppåtblåsande) och ACU2.1 (neråtblåsande) H AC*2.1/BAS typ /EC Mått H mm

33 Tillval/monteringsdetaljer Anslutning av uteluft ACO2.1 (uppåtblåsande) ACU2.1 (neråtblåsande) Anslutes med flexibel slang Ø 100 mm. Anslutes med flexibel slang Ø 100 mm. Installationssockel (erfordras då installationsgolv saknas) ACO2.1 (uppåtblåsande) Förstansade genomföringar B H Förstansade genomföringar D Inspektionslucka Botten på aggregatet Skruvas ihop med aggregatet Installationssockel typ ACO2.1/BAS /EC /EC /EC /EC /EC /EC Mått B mm D mm H mm

34 Tillval/monteringsdetaljer Tilluftsplenum för montering ovanpå aggregatet och för kanalanslutning ACO2.1 (uppåtblåsande) B H D typ ACO2.1/BAS /EC /EC /EC /EC /EC /EC Mått B mm D mm H mm Tilluftsplenum för montering ovanpå aggregatet med tilluftsgaller ACO2.1 (uppåtblåsande) B H D typ ACO2.1/BAS /EC /EC /EC /EC /EC /EC Mått B mm D mm H mm

35 Tillval/monteringsdetaljer Återluftsplenum för montering ovanpå aggregatet och för anslutning till undertak eller för kanalanslutning ACU2.1 (neråtblåsande) B H D typ / EC / EC / EC ACU2.1/BAS / EC / EC / EC / EC Mått B mm D mm H mm Tilluftsplenum för montering under aggregatet med tilluftsgaller ACU2.1 (neråtblåsande) B H D typ / EC / EC / EC ACU2.1/BAS / EC / EC / EC / EC Mått B mm D mm H mm

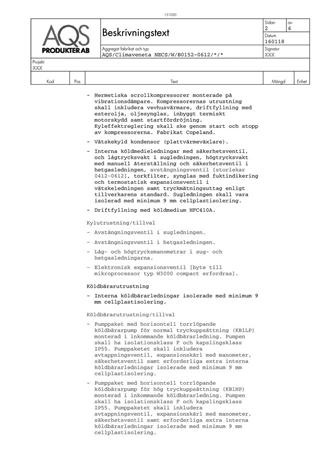

36 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 36
