1 AQS/Airedale CU storlekar 3,6 38,6 kw Luftkylda kondenseringsaggregat för montering utomhus Krävande miljöer Produktpresentation

2 Innehållsförteckning Innehåll Börjar på sidan Utföranden...3 Funktion...4 Tekniska data/allmänt...5 Beskrivningstext...7 Beteckningsnyckel CU = Luftkylt kondenseringsaggregat 1 = Storleksbeteckning (1 12) CU1 2

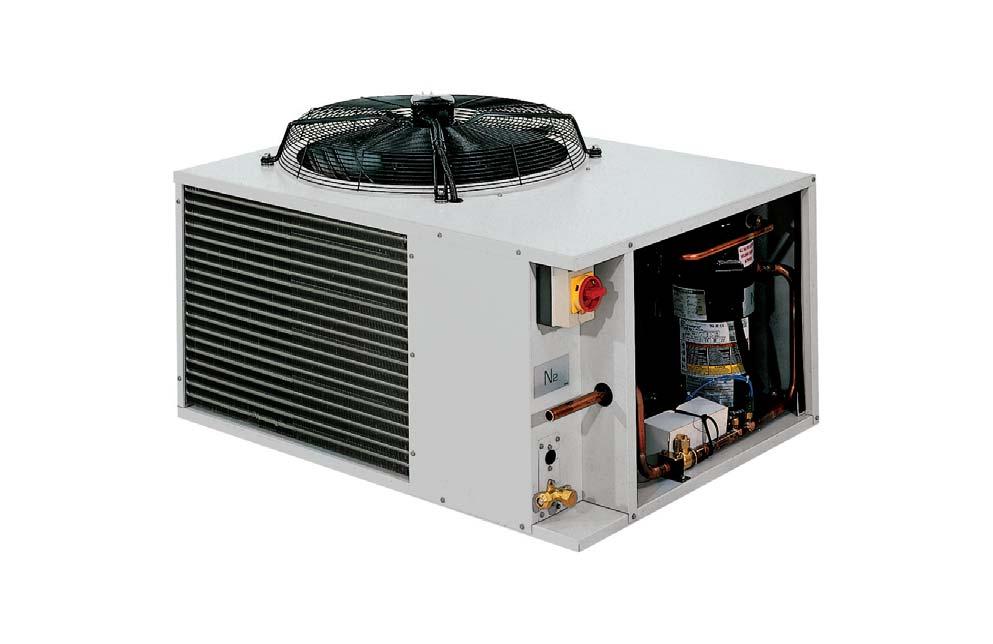

3 Utföranden CU1 4 CU5 12 3

4 Funktion Funktionsbeskrivning AQS/Airedale CU är ett luftkylt kondenseringsaggregat. Det är avsett att kopplas till någon typ av förångare, exempelvis en eller flera friblåsande fläktkonvektor/-er, fläktaggregat, kanalbatteri eller dylikt. Tillsammans bildar kondenseringsaggregatet och förångaren/arna ett komplett köldmediesystem med förångare, kompressor, kondensor, expansionsventil, köldmedieledningar och köldmedium HFC407C. Köldmediet cirkuleras i köldmediesystemet av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från luften som skall kylas och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. Systemflödesscheman Kondenseringsaggregat med fläktkonvektorer FLK KAVL Inne SL VL Ute KA FLK = Fläktkonvektor KA = Kondenseringsaggregat KAVL = Kondensavlopp SL = Sugledning VL = Vätskeledning FLK KAVL Kondenseringsaggregat med innedel för dold montering och kanalanslutning Inne Ute FLA SL VL KA FLA = Fläktaggregat KA = Kondenseringsaggregat KAVL = Kondensavlopp SL = Sugledning VL = Vätskeledning KAVL Kondenseringsaggregat med förångare monterad i kanal Inne Ute KB SL VL KA KA = Kondenseringsaggregat KAVL = Kondensavlopp KB = Kanalbatteri SL = Sugledning VL = Vätskeledning KAVL 4

5 Tekniska data/allmänt Aggregat typ CU1 CU1.5 CU2 CU2.5T CU3 CU3.5 EFFEKTDATA Svenska komfortförhållanden Kyleffekt 1) kw 3,6 4,9 5,6 8,2 9,5 12,0 Effektbehov 1) kw 1,0 1,4 1,2 1,9 2,4 2,8 Arbetsområde/utetemperatur C Svenska processförhållanden Kyleffekt 2) kw 3,4 4,7 5,2 7,8 9,0 11,2 Effektbehov 2) kw 1,2 1,7 1,4 2,3 2,8 3,2 Arbetsområde/utetemperatur C ÖVRIGA DATA Kompressordata Kompressortyp Hermetisk/kolv Hermetisk/scroll Antal kompressorer Fabrikat Tecumseh Copeland Oljetyp Esterolja Oljefyllning 3) l 0,60 1,20 1,00 1,10 1,10 1,90 Effektreglering 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % Bryt-/larmtryck 27,0 bar på högtryckssidan/0,5 bar på lågtryckssidan Kondensordata Kondensortyp Luftberörd Kondensorluftflöde m³/s 0,80 0,80 0,80 0,80 0,80 1,45 Antal batterier Inre volym l 2,03 2,03 2,03 4,33 5,12 5,12 Fläkttyp Axial/direktdriven Antal fläktar Fläktdiameter mm Fläktvartal rpm Fläktmotorstorlek kw 0,15 0,15 0,15 0,15 0,15 0,15 Köldmediekretsdata Köldmedietyp HFC407C Driftfyllning 4) kg 0,85 1,00 0,60 1,30 1,50 1,50 Installationsdata Anslutningsdim. sugledning Anslutningsdim. vätskeledning Anslutningstyp 1 2" 1 2" 5 8" 3 4" 3 4" 3 4" 1 4" 1 4" 1 4" 3 8" 3 8" 3 8" Flare Ljuddata Se Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 5) db(a) Eldata Anslutningsspänning V 230/1+N+PE/50 400/3+N+PE/50 Märkeffekt kw 1,6 2,1 1,9 2,7 3,0 4,0 Märkström A 7,9 10,4 10,3 6,4 7,1 9,1 Startström A Rekommenderad avsäkring A(t) Mått Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst Bredd mm Djup mm Höjd mm Driftvikt kg 53,0 61,0 61,8 75,4 83,6 106,0 1) Angivna data gäller vid förångningstemperatur 5 C och ingående lufttemperatur till kondensorn 27 C. Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid förångningstemperatur 5 C och ingående lufttemperatur till kondensorn 32 C. Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 3) Avser aggregatets driftfyllning. Fyllningen i resten av systemet tillkommer. 4) Aggregatet är utrustat med tryckstryrd kondenseringsregulator som varierar kondensorfläktens/-arnas varvtal med utetemperaturen. 5) Angivna data gäller vid max. varvtal (= max. utetemperatur), avstånd 10 m och fritt fält. Vid lägre varvtal (= lägre utetemperatur) reduceras ljudnivån. 5

6 Tekniska data/allmänt Aggregat typ CU4 CU5 CU6 CU7.5 CU10 CU12 EFFEKTDATA Svenska komfortförhållanden Kyleffekt 1) kw 14,2 14,9 19,5 22,1 32,6 38,6 Effektbehov 1) kw 2,9 3,1 4,6 5,4 5,9 8,9 Arbetsområde/utetemperatur C Svenska processförhållanden Kyleffekt 2) kw 13,5 14,2 18,5 20,7 29,4 36,8 Effektbehov 2) kw 3,5 3,7 5,3 6,2 7,0 10,2 Arbetsområde/utetemperatur C ÖVRIGA DATA Kompressordata Kompressortyp Hermetisk/scroll Antal kompressorer Fabrikat Danfoss Copeland Danfoss Oljetyp Esterolja Oljefyllning 3) l 1,60 1,55 1,65 3,25 3,80 4,00 Effektreglering 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % Bryt-/larmtryck 27,0 bar på högtryckssidan/0,5 bar på lågtryckssidan Kondensordata Kondensortyp Kondensorluftflöde m³/s 1,80 2,00 2,00 2,25 4,45 4,45 Antal batterier Inre volym l 5,12 8,0 8,0 12,0 15,7 15,7 Fläkttyp Axial/direktdriven Antal fläktar Fläktdiameter mm Fläktvartal rpm Fläktmotorstorlek kw 0,15 0,55 0,55 0,55 0,55 0,55 Köldmediekretsdata Köldmedietyp HFC407C Driftfyllning 4) kg 1,50 2,40 2,40 3,63 4,76 4,76 Installationsdata Anslutningsdim. sugledning " 7 8" 1 8" 1 8" 1 3 8" Anslutningsdim. vätskeledning 1 2" 1 2" 5 8" 5 8" 7 8" 7 8" Anslutningstyp Sugledningar 4 flare, 7 8 " löd Vätskeledningar 5 8" flare, 7 8" löd Ljuddata Se Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 5) db(a) Eldata Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 4,3 5,1 6,5 7,4 10,1 13,0 Märkström A 6,6 10,9 13,6 15,1 21,3 28,1 Startström A Rekommenderad avsäkring A(t) Mått Luftkyld Se Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst Bredd mm Djup mm Höjd mm Driftvikt kg 109,4 141,0 144,0 208,5 261,0 266,0 1) Angivna data gäller vid förångningstemperatur 5 C och ingående lufttemperatur till kondensorn 27 C. Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid förångningstemperatur 5 C och ingående lufttemperatur till kondensorn 32 C. Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 3) Avser aggregatets driftfyllning. Fyllningen i resten av systemet tillkommer. 4) Aggregatet är utrustat med tryckstryrd kondenseringsregulator som varierar kondensorfläktens/-arnas varvtal med utetemperaturen. 5) Angivna data gäller vid max. varvtal (= max. utetemperatur), avstånd 10 m och fritt fält. Vid lägre varvtal (= lägre utetemperatur) reduceras ljudnivån. 6

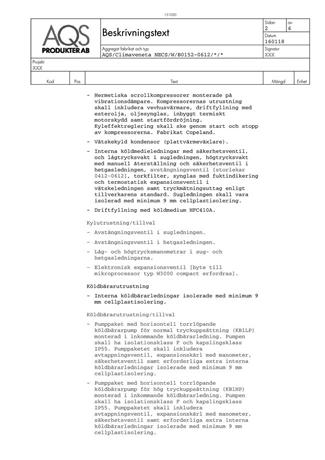

7 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 7

8 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 8
