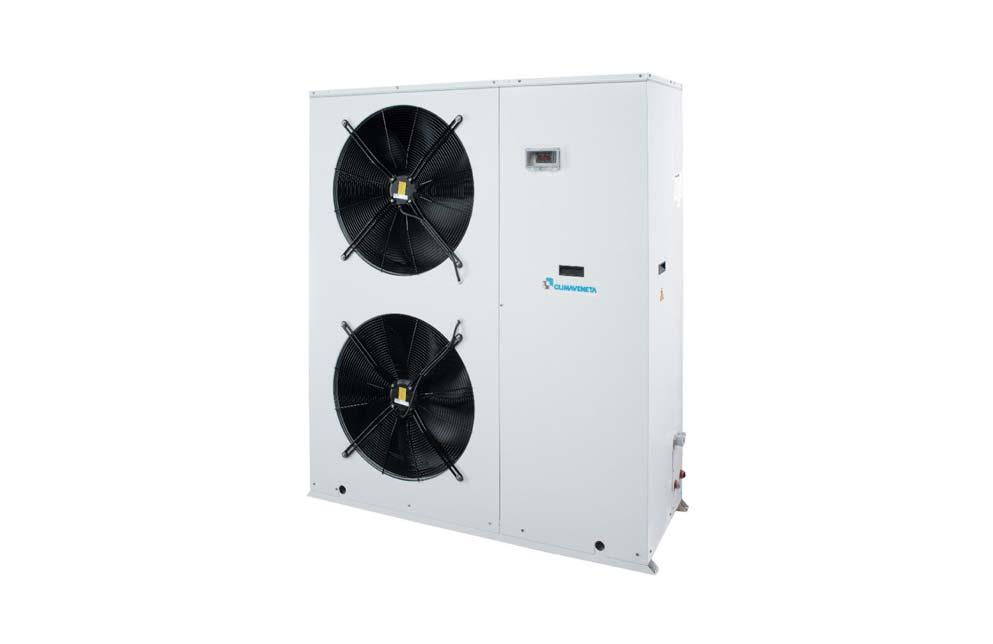

1 AQS/Climaveneta HCAT2/ TE 11 storlekar 5,7 39,6 kw Luftkylda kondenseringsaggregat för montering utomhus Produktpresentation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Tekniska data/allmänt...4 Beskrivningstext...6 Beteckningsnyckel HCAT2 = Luftkylt kondenseringsaggregat 0011 = Storleksbeteckning ( ) TE = Version HCAT2/0011TE 2

3 Funktion Funktionsbeskrivning AQS/Climaveneta HCAT2-TE är ett luftkylt kondenseringsaggregat. Det är avsett att kopplas till någon typ av förångare, exempelvis en eller flera friblåsande fläktkonvektor/-er, fläktaggregat, kanalbatteri eller dylikt. Tillsammans bildar kondenseringsaggregatet och förångaren/arna ett komplett köldmediesystem med förångare, kompressor, kondensor, expansionsventil, köldmedieledningar och köldmedium HFC407C. Köldmediet cirkuleras i köldmediesystemet av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från luften som skall kylas och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. Systemflödesscheman Kondenseringsaggregat med fläktkonvektorer FLK KAVL Inne SL VL Ute KA FLK = Fläktkonvektor KA = Kondenseringsaggregat KAVL = Kondensavlopp SL = Sugledning VL = Vätskeledning FLK KAVL Kondenseringsaggregat med innedel för dold montering och kanalanslutning Inne Ute FLA SL VL KA FLA = Fläktaggregat KA = Kondenseringsaggregat KAVL = Kondensavlopp SL = Sugledning VL = Vätskeledning KAVL Kondenseringsaggregat med förångare monterad i kanal Inne Ute KB SL VL KA KA = Kondenseringsaggregat KAVL = Kondensavlopp KB = Kanalbatteri SL = Sugledning VL = Vätskeledning KAVL 3

4 Tekniska data/allmänt HCAT2/ Aggregat typ 0011TE 0021TE 0025TE 0031TE 0041TE 0051TE EFFEKTDATA Kyleffekt 1) kw 5,7 7,1 8,5 9,9 11,9 14,5 Effektbehov 1) 2) kw 1,3 2,0 2,2 2,4 3,2 3,9 Arbetsområde/utetemperatur C ÖVRIGA DATA Kompressordata Kompressortyp Hermetisk/scroll Antal kompressorer Fabrikat Copeland 1 1 Effektreglering 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % Bryt-/larmtryck 29,5 bar på högtryckssidan/2,0 bar på lågtryckssidan Kondensordata Kondensortyp Fläkttyp Luftberörd Axial Antal fläktar Luftflöde 3) m³/s 0,9 0,9 1,0 1,0 1,9 1,8 Köldmediekretsdata Köldmedietyp 4) HFC407C Installationsdata Sugledning Vätskeledning 5 8 flare 5 8 " flare 5 8" flare 5 8" flare 3 4" flare 3 4" flare 8 flare 3 8 " flare 3 8" flare 3 8" flare 3 8" flare 1 2" flare Ljuddata Se även Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 5) db(a) Eldata Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 2,4 3,0 3,5 4,1 5,2 6,2 Märkström A 4,8 5,7 6,9 7,6 11,1 12,1 Startström A Rekommenderad avsäkring A(t) Mått & vikt Se även Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst Bredd mm Djup mm Höjd mm Vikt kg ) Angivna data gäller vid förångningstemperatur 5 C och ingående lufttemperatur till kondensorn 27 C. 2) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 3) Vid max. varvtal. 4) Skyddsfyld med kvävgas. 5) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. 4

5 Tekniska data/allmänt HCAT2/ Aggregat typ 0061TE 0071TE 0091TE 0101TE 0121TE EFFEKTDATA Kyleffekt 1) kw 17,0 23,5 26,4 33,3 39,6 Effektbehov 1) 2) kw 4,5 6,5 7,1 8,0 10,5 Arbetsområde/utetemperatur C ÖVRIGA DATA Kompressordata Kompressortyp Hermetisk/scroll Antal kompressorer Fabrikat Copeland 1 1 Effektreglering 100/0 % 100/0 % 100/0 % 100/0 % 100/0 % Bryt-/larmtryck 29,5 bar på högtryckssidan/2,0 bar på lågtryckssidan Kondensordata Kondensortyp Fläkttyp Luftberörd Axial Antal fläktar Luftflöde 3) m³/s 1,9 2,4 2,4 4,4 4,4 Köldmediekretsdata Köldmedietyp 4) HFC407C Installationsdata Sugledning Vätskeledning 3 4 flare 7 8 " löd 7 8" löd 1 8" löd 1 8" löd 2 flare 5 8 " flare 5 8" flare 3 4" löd 3 4" löd Ljuddata Se även Produktinformation, kapitel Tekniska data/ljud eller kontakta vår kundtjänst Ljudtrycksnivå 5) db(a) Eldata Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 7,1 9,3 10,2 12,8 15,7 Märkström A 14,1 18,5 19,4 24,8 33,2 Startström A Rekommenderad avsäkring A(t) Mått & vikt Se även Produktinformation, kapitel Tekniska data/mått och vikter eller kontakta vår kundtjänst Bredd mm Djup mm Höjd mm Vikt kg ) Angivna data gäller vid förångningstemperatur 5 C och ingående lufttemperatur till kondensorn 27 C. 2) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 3) Vid max. varvtal. 4) Skyddsfylld med kvävgas. 5) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. 5

6 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 6

7 7

8 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 8
