Luftkylt vätskekylaggregat

Transkript

1 AQS/Climaveneta NX/CA/* T/D/*/* 7 storlekar kw Luftkylt vätskekylaggregat för montering utomhus (hög energieffektivitet) med hetgasvärmeväxlare Aggregatet på bilden är utrustat med skyddsplåtar som täcker batteriändarna. Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Tekniska data/allmänt...6 Tekniska data/arbetsområden...13 Tekniska data/el...16 Tekniska data/ljud...19 Tekniska data/mått och vikter...22 Utrustningsalternativ...25 Tillval...27 Utrustningsspecifikation enligt AMA...29 Beteckningsnyckel NX/CA/LN0614T/D/KB1LP/T NX = Luftkylt vätskekylaggregat för montering utomhus CA = Hög energieffektivitet K = Standard energieffektivitet 2) LN = Låg ljudnivå 1) SL = Extra låg ljudnivå 1) 0614 = Storleksbeteckning ( ) T = Tubpanneförångare D = Hetgasvärmeväxlare KB1LP = Köldbärarpump med normal tryckuppsättning KB1HP = Köldbärarpump med hög tryckuppsättning KB2LP = Dubbla köldbärarpumpar med normal tryckuppsättning KB2HP = Dubbla köldbärarpumpar med hög tryckuppsättning T = Bufferttank 1) Aggregat med normal ljudnivå saknar denna beteckning. 2) Detta utförande omfattas inte av detta dokument. Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Funktion Funktionsbeskrivning AQS/Climaveneta NX/CA/*/D är luftkylt vätskekylaggregat med hetgasvärmeväxlare för värmeåtervinning. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, hetgasvärmeväxlare för värmeåtervinning, luftkyld kondensor, expansionsventil och köldmedium HFC410A. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att köldmediets överhettning först kan användas för värmeåtervinning i hetgasvärmeväxlaren och därefter bringas att kondensera till vätska igen och avge den resterande upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesscheman Konstant köldbärarflöde med glykol Luftkylt vätskekylaggregat typ NX inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema TI VM1 VM1 M M HC1 TI TI HC1 VH1 HC1 VH1 KB1 Glykol (7/12 C) KB2 Vatten (14/17 C) HC1 VH1 HC1 VH1 P1/KB2 SÄV PI HC1 VM2 M TI TI TI TI M VM1 EXP VH1 Kylbafflar SÄV VH2 Shuntgrupp KBSHGR/VVX+SV VH2 EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 SÄV = Säkerhetsventil TI = Termometer VH1 = Avstängningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil 3

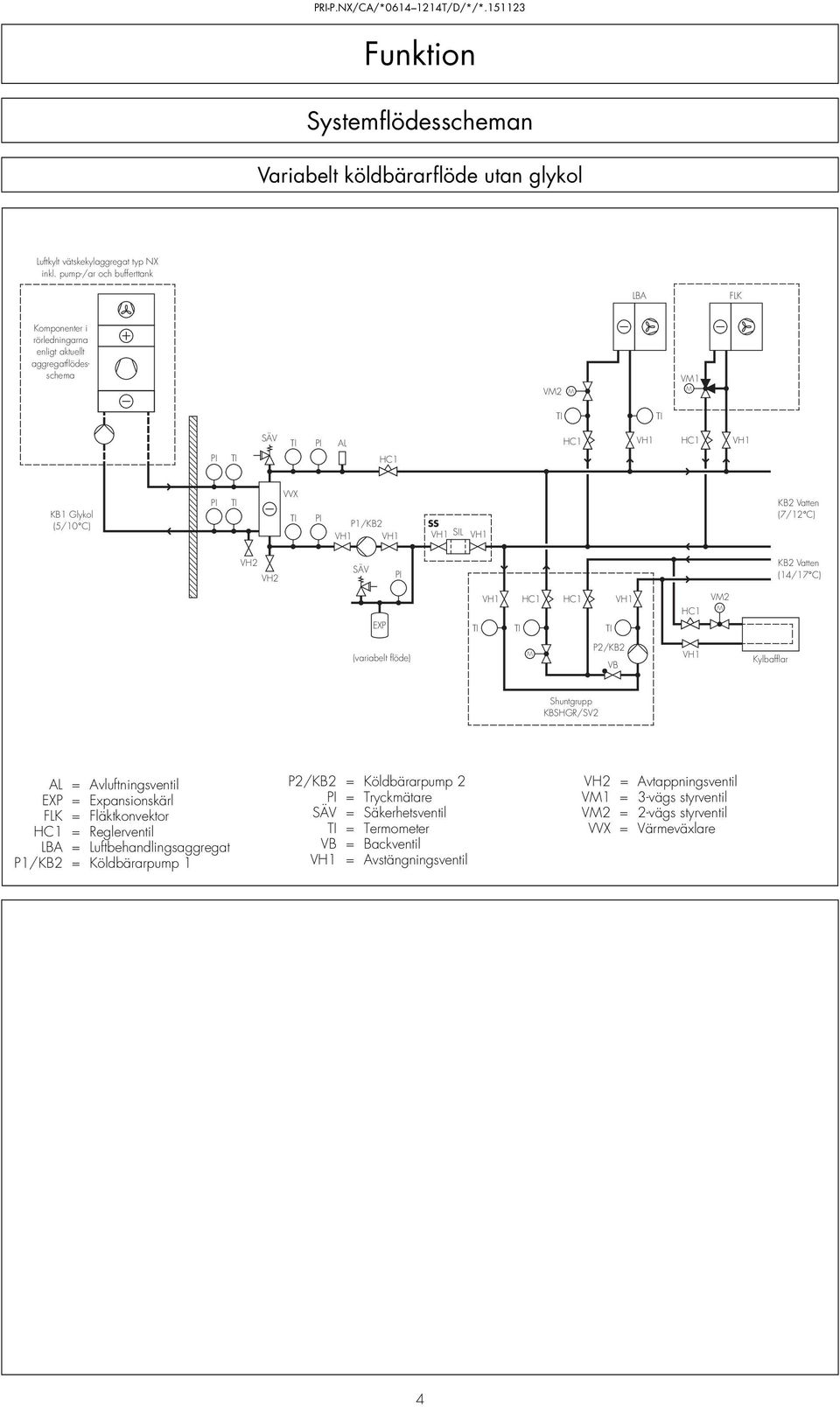

4 Funktion Systemflödesscheman Variabelt köldbärarflöde utan glykol Luftkylt vätskekylaggregat typ NX inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VM2 M VM1 M TI TI PI TI SÄV TI PI AL HC1 HC1 VH1 HC1 VH1 KB1 Glykol (5/10 C) PI TI VVX TI PI P1/KB2 VH1 VH1 SS VH1 SIL VH1 KB2 Vatten (7/12 C) VH2 VH2 SÄV PI KB2 Vatten (14/17 C) EXP TI VH1 TI HC1 HC1 TI VH1 HC1 VM2 M (variabelt flöde) M P2/KB2 VB VH1 Kylbafflar Shuntgrupp KBSHGR/SV2 AL = Avluftningsventil EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 P2/KB2 = Köldbärarpump 2 PI = Tryckmätare SÄV = Säkerhetsventil TI = Termometer VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil VVX = Värmeväxlare 4

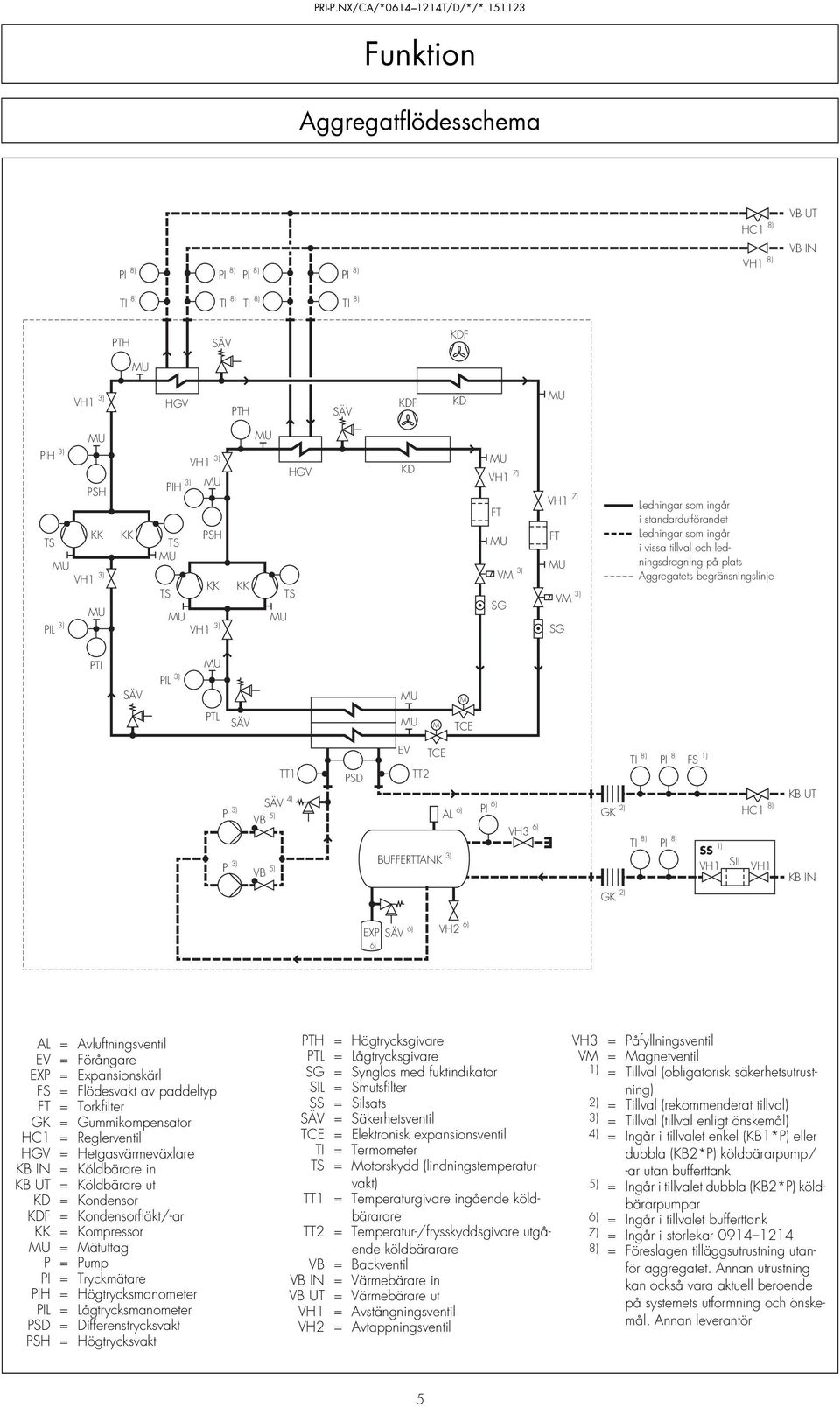

5 Funktion Aggregatflödesschema HC1 8) VB UT PI 8) PI 8) PI 8) PI 8) VH1 8) VB IN TI 8) TI 8) TI 8) TI 8) PTH SÄV KDF MU VH1 3) HGV PTH SÄV KDF KD MU MU PIH 3) PSH KK TS MU VH1 3) MU PIL 3) KK VH1 3) PIH 3) MU PSH TS MU KK TS MU VH1 3) MU HGV KK TS MU KD MU VH1 7) FT MU VM 3) SG VH1 7) FT MU VM 3) SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL SÄV PIL 3) MU MU M PTL SÄV MU M TCE P 3) P 3) TT1 SÄV 4) VB 5) VB 5) PSD EV TT2 TCE BUFFERTTANK 3) 6) 6) PI AL VH3 6) TI 8) PI 8) GK 2) GK 2) TI 8) PI 8) FS 1) SS 1) HC1 8) VH1 SIL VH1 KB UT KB IN EXP SÄV 6) 6) VH2 6) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Ingår i storlekar ) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör 5

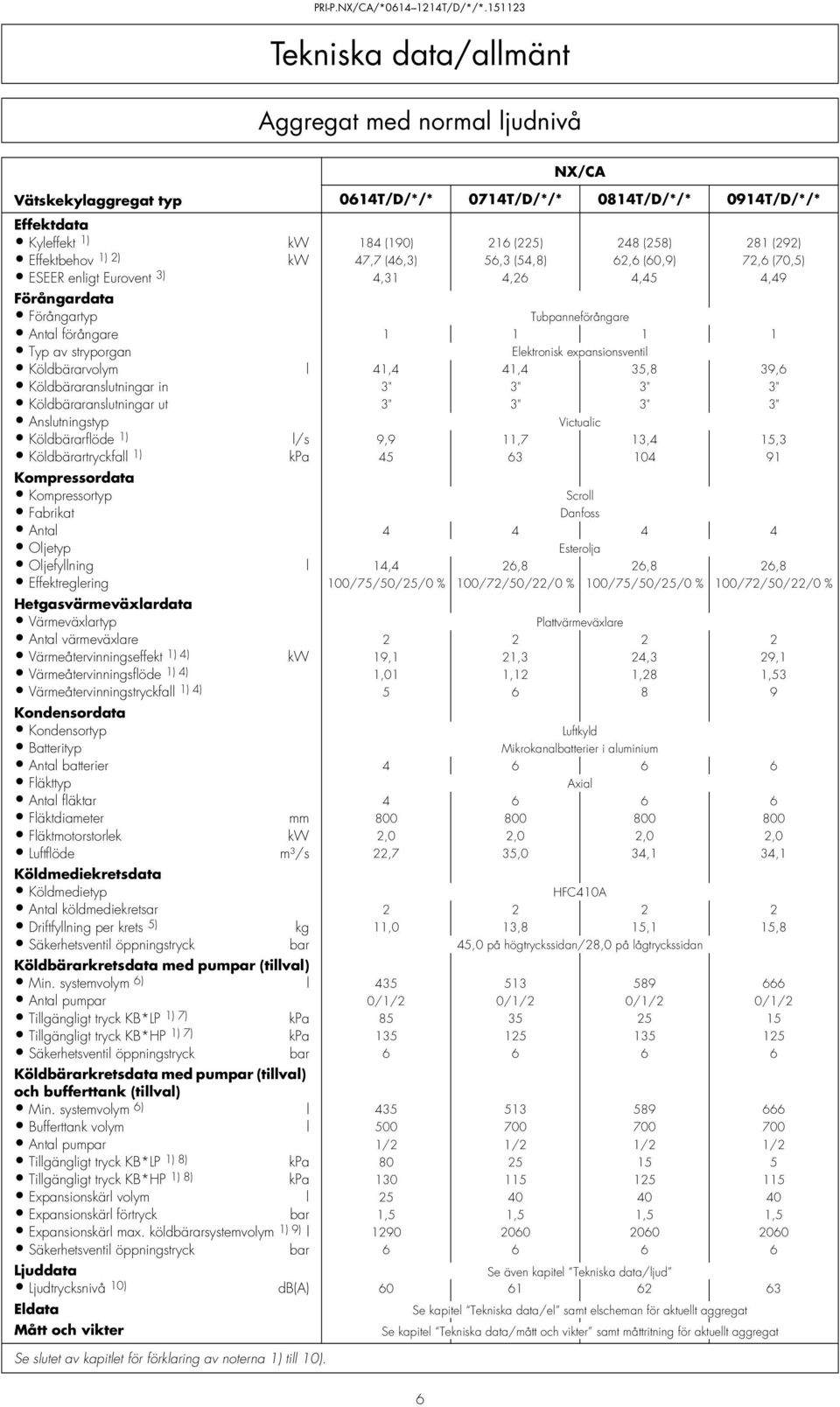

6 Tekniska data/allmänt Aggregat med normal ljudnivå NX/CA Vätskekylaggregat typ 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Effektdata Kyleffekt 1) kw 184 (190) 216 (225) 248 (258) 281 (292) Effektbehov 1) 2) kw 47,7 (46,3) 56,3 (54,8) 62,6 (60,9) 72,6 (70,5) ESEER enligt Eurovent 3) 4,31 4,26 4,45 4,49 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutningar in 3" 3" 3" 3" Köldbäraranslutningar ut 3" 3" 3" 3" Anslutningstyp Victualic Köldbärarflöde 1) l/s 9,9 11,7 13,4 15,3 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 19,1 21,3 24,3 29,1 Värmeåtervinningsflöde 1) 4) 1,01 1,12 1,28 1,53 Värmeåtervinningstryckfall 1) 4) Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 Luftflöde m³/s 22,7 35,0 34,1 34,1 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 11,0 13,8 15,1 15,8 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 0/1/2 0/1/2 0/1/2 0/1/2 Tillgängligt tryck KB*LP 1) 7) kpa Tillgängligt tryck KB*HP 1) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 10). Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 6

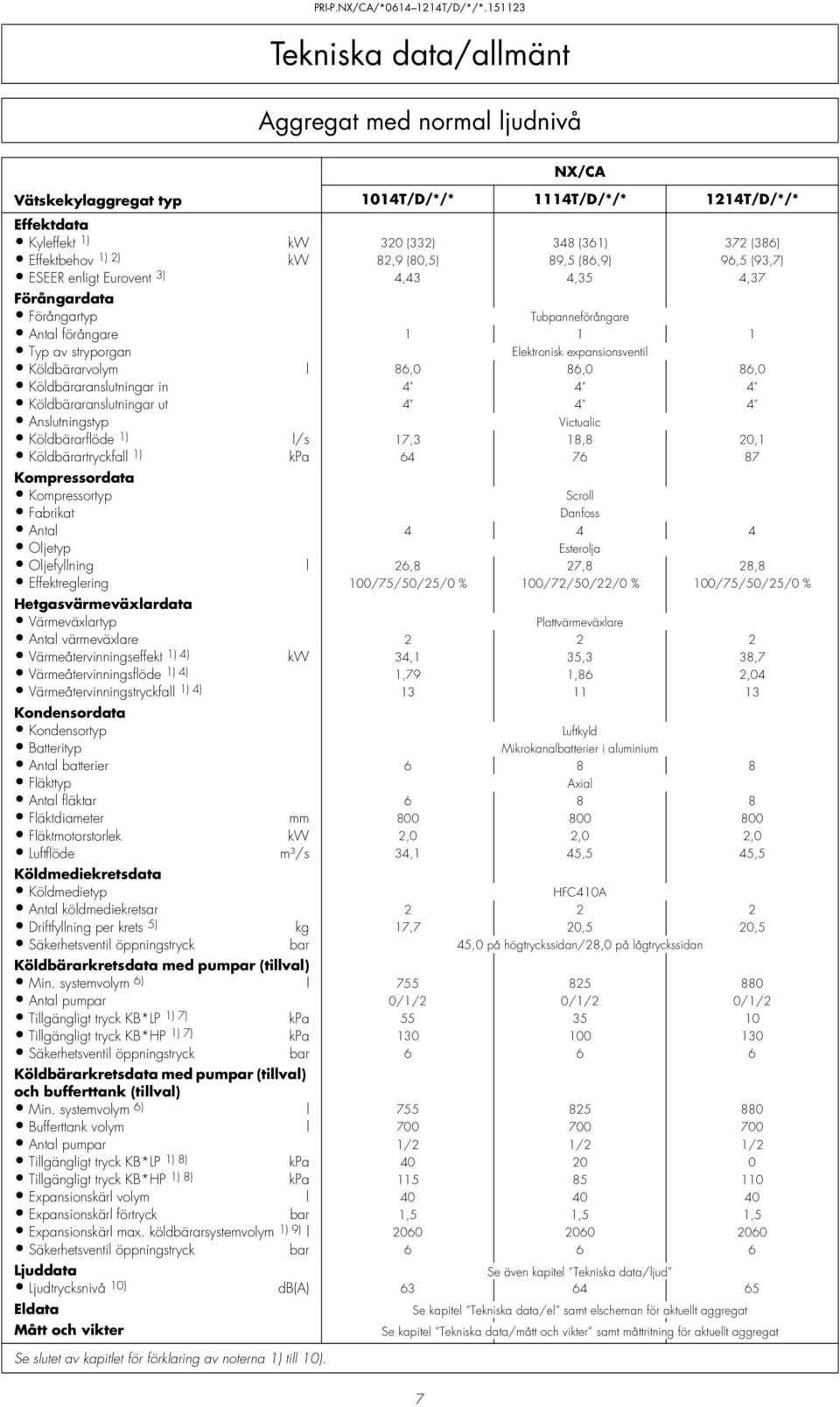

7 Tekniska data/allmänt Aggregat med normal ljudnivå NX/CA Vätskekylaggregat typ 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Effektdata Kyleffekt 1) kw 320 (332) 348 (361) 372 (386) Effektbehov 1) 2) kw 82,9 (80,5) 89,5 (86,9) 96,5 (93,7) ESEER enligt Eurovent 3) 4,43 4,35 4,37 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 86,0 86,0 86,0 Köldbäraranslutningar in 4" 4" 4" Köldbäraranslutningar ut 4" 4" 4" Anslutningstyp Victualic Köldbärarflöde 1) l/s 17,3 18,8 20,1 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 34,1 35,3 38,7 Värmeåtervinningsflöde 1) 4) 1,79 1,86 2,04 Värmeåtervinningstryckfall 1) 4) Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 Luftflöde m³/s 34,1 45,5 45,5 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 17,7 20,5 20,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 0/1/2 0/1/2 0/1/2 Tillgängligt tryck KB*LP 1) 7) kpa Tillgängligt tryck KB*HP 1) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 10). Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 7

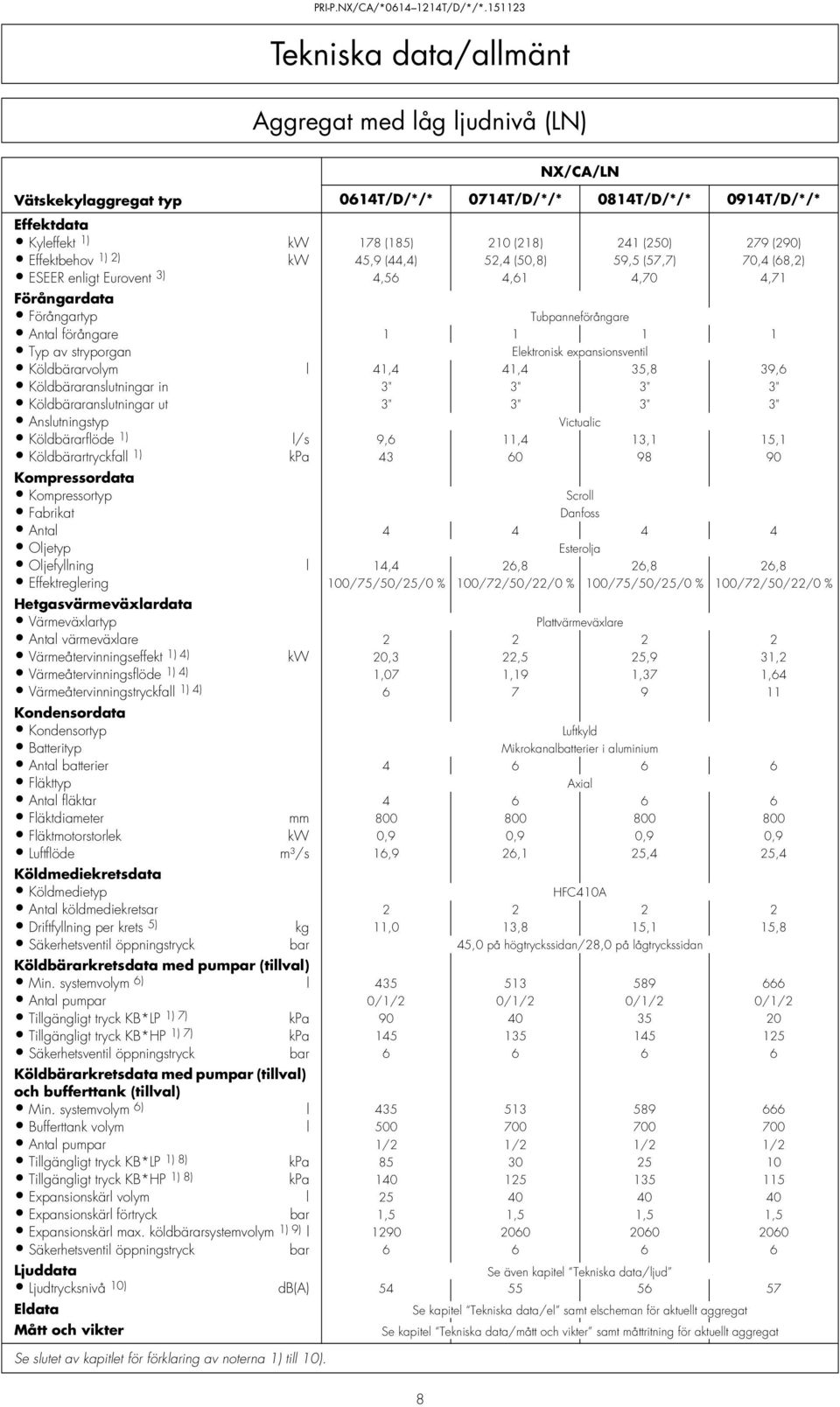

8 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) NX/CA/LN Vätskekylaggregat typ 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Effektdata Kyleffekt 1) kw 178 (185) 210 (218) 241 (250) 279 (290) Effektbehov 1) 2) kw 45,9 (44,4) 52,4 (50,8) 59,5 (57,7) 70,4 (68,2) ESEER enligt Eurovent 3) 4,56 4,61 4,70 4,71 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutningar in 3" 3" 3" 3" Köldbäraranslutningar ut 3" 3" 3" 3" Anslutningstyp Victualic Köldbärarflöde 1) l/s 9,6 11,4 13,1 15,1 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 20,3 22,5 25,9 31,2 Värmeåtervinningsflöde 1) 4) 1,07 1,19 1,37 1,64 Värmeåtervinningstryckfall 1) 4) Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 0,9 Luftflöde m³/s 16,9 26,1 25,4 25,4 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 11,0 13,8 15,1 15,8 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 0/1/2 0/1/2 0/1/2 0/1/2 Tillgängligt tryck KB*LP 1) 7) kpa Tillgängligt tryck KB*HP 1) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 10). Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 8

9 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) NX/CA/LN Vätskekylaggregat typ 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Effektdata Kyleffekt 1) kw 313 (325) 338 (350) 367 (381) Effektbehov 1) 2) kw 80,1 (77,6) 85,5 (82,7) 93,3 (90,3) ESEER enligt Eurovent 3) 4,55 4,63 4,70 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 86,0 86,0 86,0 Köldbäraranslutningar in 4" 4" 4" Köldbäraranslutningar ut 4" 4" 4" Anslutningstyp Victualic Köldbärarflöde 1) l/s 16,9 18,3 19,9 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 34,9 37,5 41,3 Värmeåtervinningsflöde 1) 4) 1,84 1,98 2,17 Värmeåtervinningstryckfall 1) 4) Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 Luftflöde m³/s 34,7 33,9 33,9 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 20,5 20,5 20,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 0/1/2 0/1/2 0/1/2 Tillgängligt tryck KB*LP 1) 7) kpa Tillgängligt tryck KB*HP 1) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 10). Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 9

10 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NX/CA/SL Vätskekylaggregat typ 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Effektdata Kyleffekt 1) kw 178 (184) 207 (215) 238 (247) 276 (286) Effektbehov 1) 2) kw 45,3 (43,8) 51,6 (50,0) 59,1 (57,2) 69,8 (67,6) ESEER enligt Eurovent 3) 4,69 4,70 4,68 4,72 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutningar in 3" 3" 3" 3" Köldbäraranslutningar ut 3" 3" 3" 3" Anslutningstyp Victualic Köldbärarflöde 1) l/s 9,6 11,2 12,9 14,9 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 20,3 22,8 25,7 30,9 Värmeåtervinningsflöde 1) 4) 1,07 1,20 1,35 1,63 Värmeåtervinningstryckfall 1) 4) Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,5 0,7 0,7 0,7 Luftflöde m³/s 18,9 21,5 29,9 29,9 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 13,8 13,8 17,9 18,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 0/1/2 0/1/2 0/1/2 0/1/2 Tillgängligt tryck KB*LP 1) 7) kpa Tillgängligt tryck KB*HP 1) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 10). Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 10

11 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NX/CA/SL Vätskekylaggregat typ 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Effektdata Kyleffekt 1) kw 311 (322) 336 (349) 366 (380) Effektbehov 1) 2) kw 79,2 (76,6) 85,4 (82,6) 93,3 (90,3) ESEER enligt Eurovent 3) 4,72 4,68 4,70 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 86,0 86,0 86,0 Köldbäraranslutningar in 4" 4" 4" Köldbäraranslutningar ut 4" 4" 4" Anslutningstyp Victualic Köldbärarflöde 1) l/s 16,8 18,2 19,9 Köldbärartryckfall 1) kpa Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 35,4 37,8 41,6 Värmeåtervinningsflöde 1) 4) 1,86 1,99 2,19 Värmeåtervinningstryckfall 1) 4) Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,7 0,9 0,9 Luftflöde m³/s 28,6 32,9 32,9 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 20,5 20,5 20,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 0/1/2 0/1/2 0/1/2 Tillgängligt tryck KB*LP 1) 7) kpa Tillgängligt tryck KB*HP 1) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 10). Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 11

12 Tekniska data/allmänt 1) Angivna data avser dimensionerande data utan värmeåtervinning ochgäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC410A. Siffror inom parentes avser data vid full värmeåtervinning. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser aggregatets totala effektbehov, d.v.s. kompressorernas effektbehov i den aktuella driftpunkten plus kondensorfläktarnas märkeffekt. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Eurovent är ett europeiskt organ för certifiering av kyl- och ventilationsprodukter. 4) Angivna data gäller vid värmebärartemperatur in/ut 55/60 C, värmebärare 35 % etylenglykol och försmutsningsmotstånd 0, m² C/W i hetgasvärmeväxlaren. För information om andra driftfall kontakta vår kundtjänst. 5) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 6) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna data gäller med det internat tryckfallet i aggregatet och bufferttanken avdraget. 9) Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 10) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 12

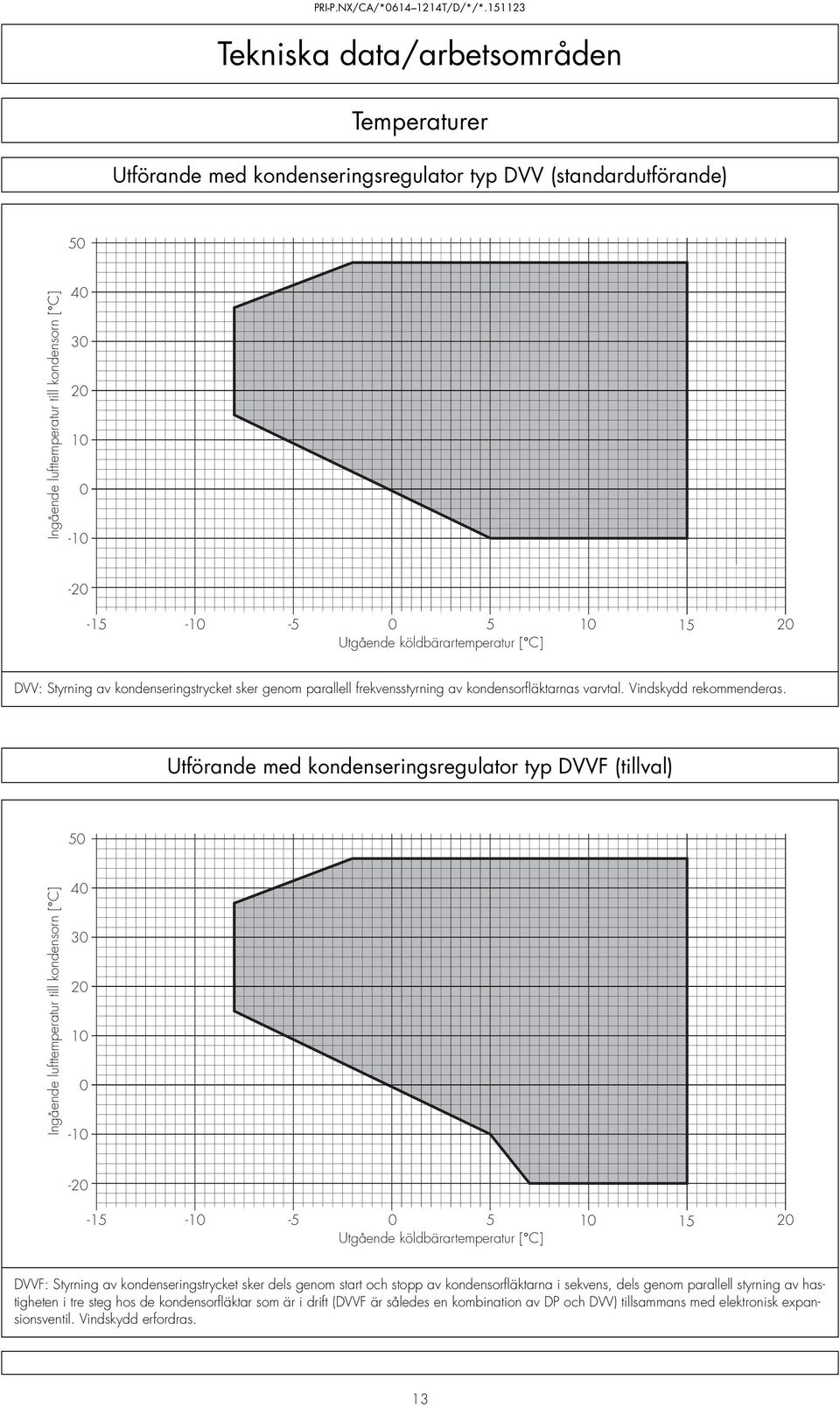

13 Tekniska data/arbetsområden Temperaturer Utförande med kondenseringsregulator typ DVV (standardutförande) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. Vindskydd rekommenderas. Utförande med kondenseringsregulator typ DVVF (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (DVVF är således en kombination av DP och DVV) tillsammans med elektronisk expansionsventil. Vindskydd erfordras. 13

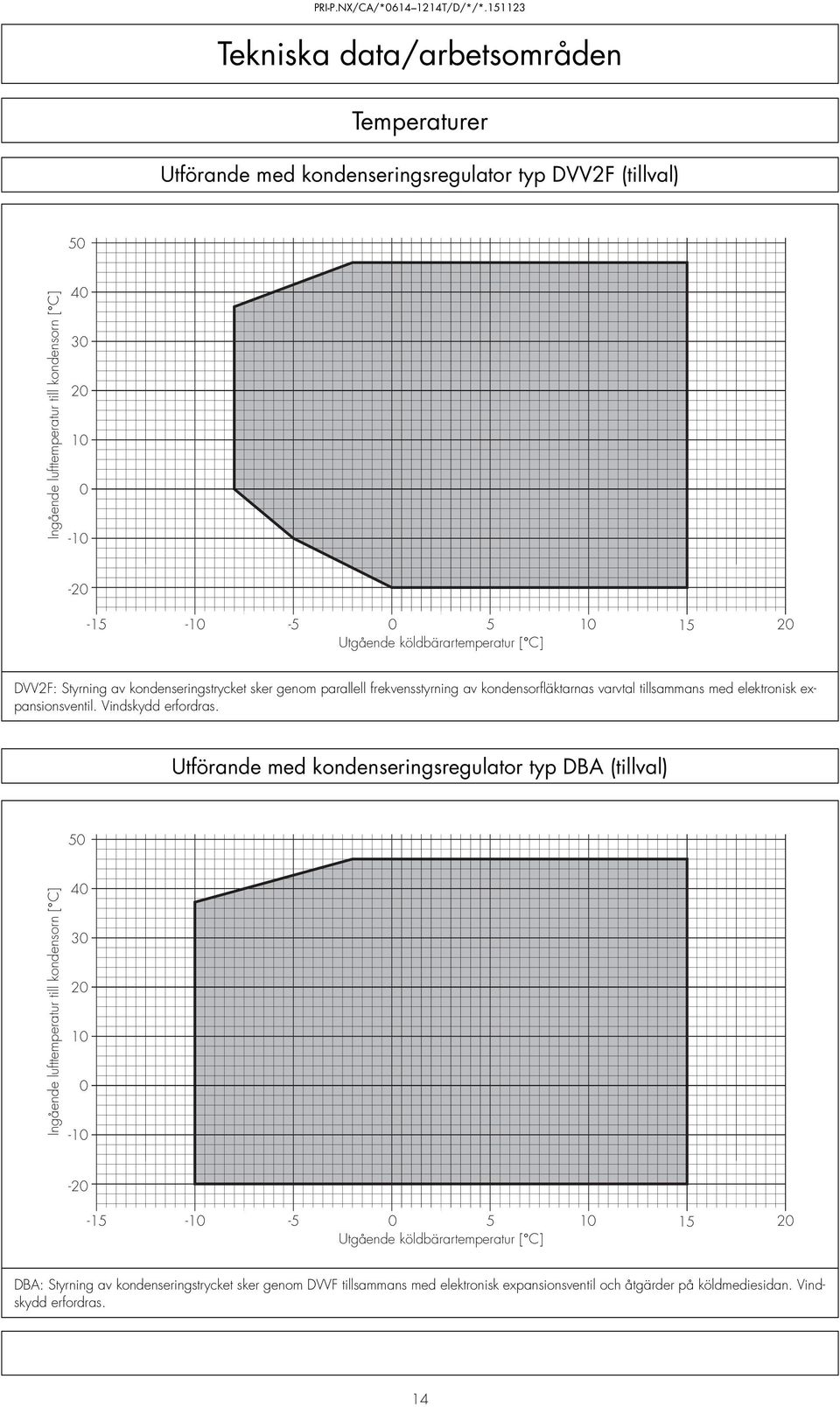

14 Tekniska data/arbetsområden Temperaturer Utförande med kondenseringsregulator typ DVV2F (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal tillsammans med elektronisk expansionsventil. Vindskydd erfordras. Utförande med kondenseringsregulator typ DBA (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DBA: Styrning av kondenseringstrycket sker genom DVVF tillsammans med elektronisk expansionsventil och åtgärder på köldmediesidan. Vindskydd erfordras. 14

15 Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s NX/CA/*0614T/D/*/* 5,14 13,92 NX/CA/*0714T/D/*/* 6,06 16,19 NX/CA/*0814T/D/*/* 6,89 16,33 NX/CA/*0914T/D/*/* 7,89 18,94 NX/CA/*1014T/D/*/* 8,83 23,75 NX/CA/*1114T/D/*/* 9,72 25,78 NX/CA/*1214T/D/*/* 10,44 25,78 15

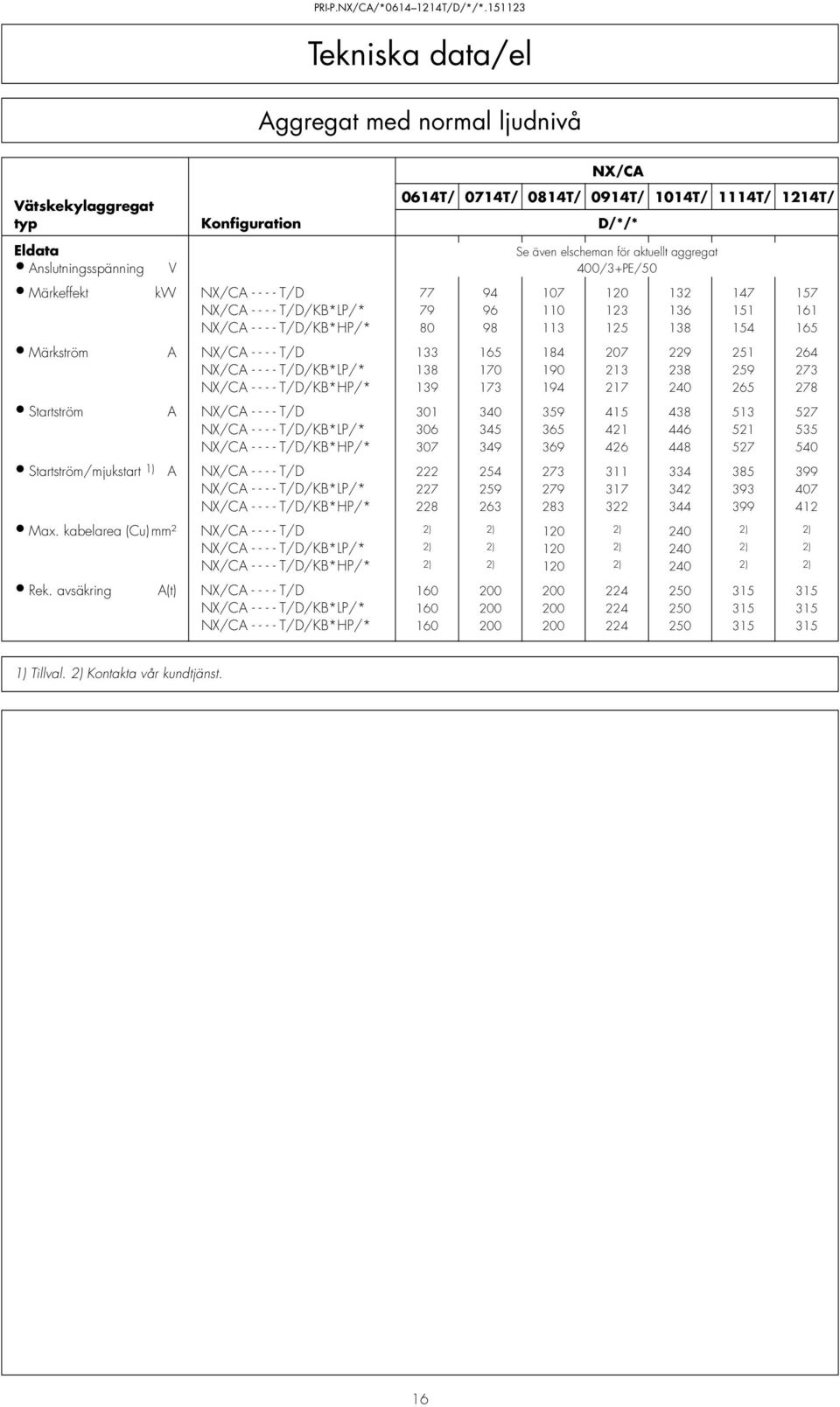

16 Tekniska data/el Aggregat med normal ljudnivå Vätskekylaggregat typ Eldata Konfiguration NX/CA 0614T/ 0714T/ 0814T/ 0914T/ 1014T/ 1114T/ 1214T/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/CA T/D NX/CA T/D/KB*LP/* NX/CA T/D/KB*HP/* Märkström A NX/CA T/D NX/CA T/D/KB*LP/* NX/CA T/D/KB*HP/* Startström A NX/CA T/D NX/CA T/D/KB*LP/* NX/CA T/D/KB*HP/* Startström/mjukstart 1) A NX/CA T/D NX/CA T/D/KB*LP/* NX/CA T/D/KB*HP/* Max. kabelarea (Cu) mm² NX/CA T/D 2) 2) 120 2) 240 2) 2) NX/CA T/D/KB*LP/* 2) 2) 120 2) 240 2) 2) NX/CA T/D/KB*HP/* 2) 2) 120 2) 240 2) 2) Rek. avsäkring A(t) NX/CA T/D NX/CA T/D/KB*LP/* NX/CA T/D/KB*HP/* ) Tillval. 2) Kontakta vår kundtjänst. 16

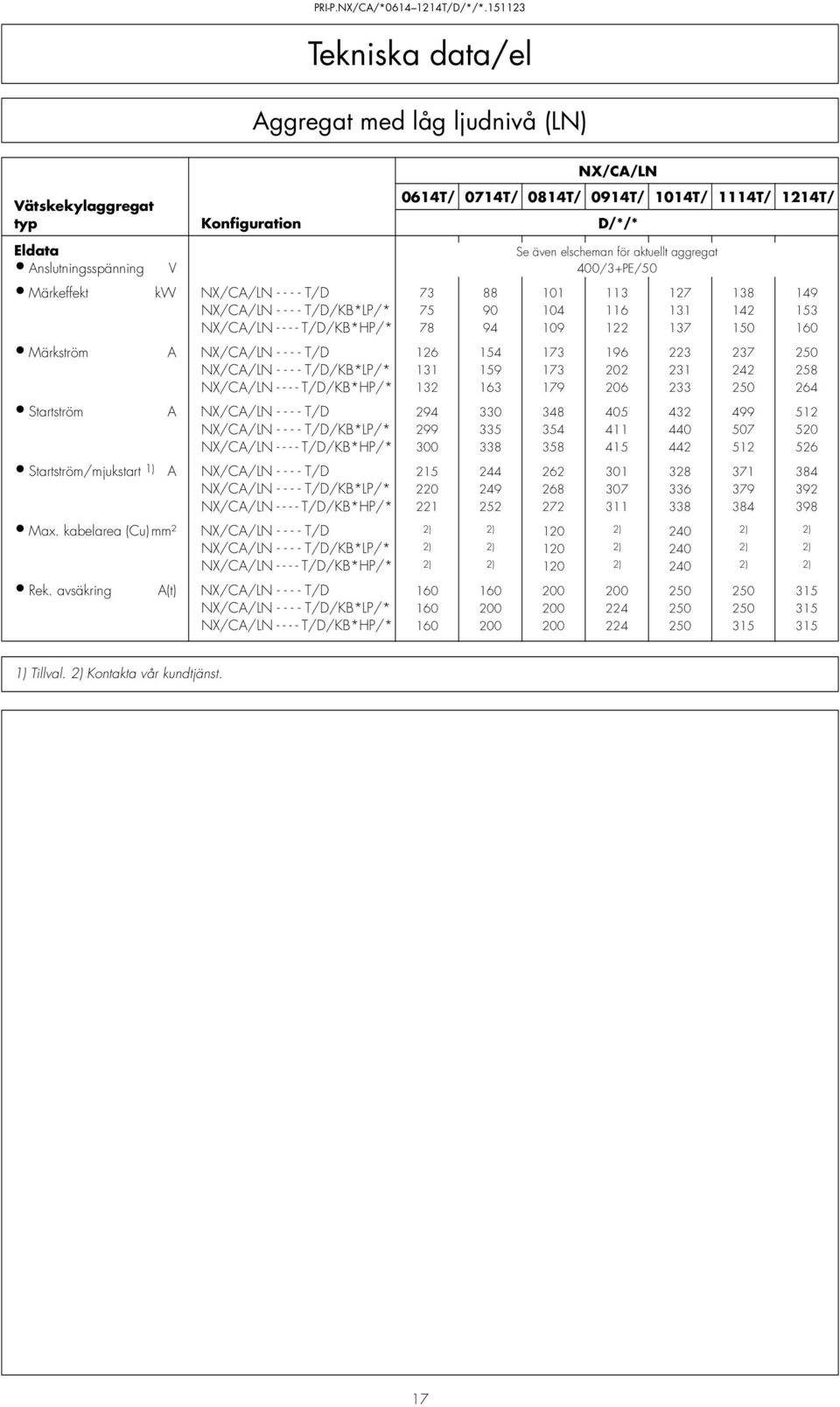

17 Tekniska data/el Aggregat med låg ljudnivå (LN) Vätskekylaggregat typ Eldata Konfiguration NX/CA/LN 0614T/ 0714T/ 0814T/ 0914T/ 1014T/ 1114T/ 1214T/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/CA/LN T/D NX/CA/LN T/D/KB*LP/* NX/CA/LN T/D/KB*HP/* Märkström A NX/CA/LN T/D NX/CA/LN T/D/KB*LP/* NX/CA/LN T/D/KB*HP/* Startström A NX/CA/LN T/D NX/CA/LN T/D/KB*LP/* NX/CA/LN T/D/KB*HP/* Startström/mjukstart 1) A NX/CA/LN T/D NX/CA/LN T/D/KB*LP/* NX/CA/LN T/D/KB*HP/* Max. kabelarea (Cu) mm² NX/CA/LN T/D 2) 2) 120 2) 240 2) 2) NX/CA/LN T/D/KB*LP/* 2) 2) 120 2) 240 2) 2) NX/CA/LN T/D/KB*HP/* 2) 2) 120 2) 240 2) 2) Rek. avsäkring A(t) NX/CA/LN T/D NX/CA/LN T/D/KB*LP/* NX/CA/LN T/D/KB*HP/* ) Tillval. 2) Kontakta vår kundtjänst. 17

18 Tekniska data/el Aggregat med extra låg ljudnivå (SL) Vätskekylaggregat typ Eldata Konfiguration NX/CA/SL 0614T/ 0714T/ 0814T/ 0914T/ 1014T/ 1114T/ 1214T/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/CA/SL T/D NX/CA/SL T/D/KB*LP/* NX/CA/SL T/D/KB*HP/* Märkström A NX/CA/SL T/D NX/CA/SL T/D/KB*LP/* NX/CA/SL T/D/KB*HP/* Startström A NX/CA/SL T/D NX/CA/SL T/D/KB*LP/* NX/CA/SL T/D/KB*HP/* Startström/mjukstart 1) A NX/CA/SL T/D NX/CA/SL T/D/KB*LP/* NX/CA/SL T/D/KB*HP/* Max. kabelarea (Cu) mm² NX/CA/SL T/D 2) 2) 120 2) 240 2) 2) NX/CA/SL T/D/KB*LP/* 2) 2) 120 2) 240 2) 2) NX/CA/SL T/D/KB*HP/* 2) 2) 120 2) 240 2) 2) Rek. avsäkring A(t) NX/CA/SL T/D NX/CA/SL T/D/KB*LP/* NX/CA/SL T/D/KB*HP/* ) Tillval. 2) Kontakta vår kundtjänst. 18

19 Tekniska data/ljud Aggregat med normal ljudnivå Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/CA0614T/D/*/* NX/CA0714T/D/*/* NX/CA0814T/D/*/* NX/CA T/D/*/* NX/CA1114T/D/*/* NX/CA1214T/D/*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/CA0614T/D/*/* NX/CA0714T/D/*/* NX/CA0814T/D/*/* NX/CA T/D/*/* NX/CA1114T/D/*/* NX/CA1214T/D/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 19

20 Tekniska data/ljud Aggregat med låg ljudnivå (LN) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/CA/LN0614T/*/* NX/CA/LN0714T/*/* NX/CA/LN0814T/*/* NX/CA/LN0914T/*/* NX/CA/LN1014T/*/* NX/CA/LN T/*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/CA/LN0614T/*/* NX/CA/LN0714T/*/* NX/CA/LN0814T/*/* NX/CA/LN0914T/*/* NX/CA/LN1014T/*/* NX/CA/LN T/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 20

21 Tekniska data/ljud Aggregat med extra låg ljudnivå (SL) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/CA/SL T/*/* NX/CA/SL0814T/*/* NX/CA/SL0914T/*/* NX/CA/SL1014T/*/* NX/CA/SL T/*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/CA/SL T/*/* NX/CA/SL0814T/*/* NX/CA/SL0914T/*/* NX/CA/SL1014T/*/* NX/CA/SL T/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 21

22 Tekniska data/mått och vikter Aggregat med normal ljudnivå NX/CA Vätskekylaggregat typ Konfiguration 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/CA T NX/CA T/KB1*P NX/CA T/KB2*P Kontakta vår kundtjänst NX/CA T/KB1*P/T NX/CA T/KB2*P/T Kontakta vår kundtjänst NX/CA Vätskekylaggregat typ Konfiguration 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/CA T NX/CA T/KB1*P NX/CA T/KB2*P Kontakta vår kundtjänst NX/CA T/KB1*P/T NX/CA T/KB2*P/T Kontakta vår kundtjänst Erforderligt utrymme för service 1500 Alla mått i mm 22

23 Tekniska data/mått och vikter Aggregat med låg ljudnivå (LN) NX/CA/LN Vätskekylaggregat typ Konfiguration 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/CA/LN T NX/CA/LN T/KB1*P NX/CA/LN T/KB2*P Kontakta vår kundtjänst NX/CA/LN T/KB1*P/T NX/CA/LN T/KB2*P/T Kontakta vår kundtjänst NX/CA/LN Vätskekylaggregat typ Konfiguration 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/CA/LN T NX/CA/LN T/KB1*P NX/CA/LN T/KB2*P Kontakta vår kundtjänst NX/CA/LN T/KB1*P/T NX/CA/LN T/KB2*P/T Kontakta vår kundtjänst Erforderligt utrymme för service 1500 Alla mått i mm 23

24 Tekniska data/mått och vikter Aggregat med extra låg ljudnivå (SL) NX/CA/SL Vätskekylaggregat typ Konfiguration 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/CA/SL T NX/CA/SL T/KB1*P NX/CA/SL T/KB2*P Kontakta vår kundtjänst NX/CA/SL T/KB1*P/T NX/CA/SL T/KB2*P/T Kontakta vår kundtjänst NX/CA/SL Vätskekylaggregat typ Konfiguration 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/CA/SL T NX/CA/SL T/KB1*P NX/CA/SL T/KB2*P Kontakta vår kundtjänst NX/CA/SL T/KB1*P/T NX/CA/SL T/KB2*P/T Kontakta vår kundtjänst Erforderligt utrymme för service 1500 Alla mått i mm 24

25 Utrustningsalternativ Riktlinjer för val av kondensorbatteri Beroende på i vilken miljö ett aggregat är placerat, är dess kondensorbatteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften, måste emellertid hänsyn till luftens sammansättning tas, vid val av material i kondensorerna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av kondensorbatterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Typ av batteri och lämplighet Miljö Aggressiva substanser Noteringar och övrigt Mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Kopparrör med kopparlameller Stadsmiljö CO x Ja Ja Ja Ja Ja Ja Lantmiljö Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. 25

26 Utrustningsalternativ Riktlinjer för val av kondensorbatteri BESKRIVNING AV BATTERIER (forts.) Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 26

27 Tillval Blandningskärl Köldbärarsystemet VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Köldbäraranslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i kylmedlet och för påfyllning av kylmedelsystemet. Se även separat Produktinformation för blandningskärl. Flödesvakt För skydd mot flödesbortfall i köldbärarsystemet. Se även kapitel Funktion, rubrik Aggregatflödesschema:... samt separat Produktinformation för flödesvakter. 27

28 Tillval Gummikompensatorer Längdbegränsare (tillval) Typ AMS Gummikompensator Aggregat typ Antal Typ Anslutningsdimension NX/CA/*0614T/D/*/* 2 AMS NX/CA/*0714T/D/*/* 2 AMS NX/CA/*0814T/D/*/* 2 AMS NX/CA/*0914T/D/*/* 2 AMS NX/CA/*1014T/D/*/* 2 AMS NX/CA/*1114T/D/*/* 2 AMS NX/CA/*1214T/D/*/* 2 AMS För vibrationsdämpning i in- och utgående köldbärarledningar. Se även separat Produktionformation för gummikompensatorer. Silsats Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden Filter Ventiler 2) NX/CA/*0614T/D/*/* SS100/V NX/CA/*0714T/D/*/* SS100/V NX/CA/*0814T/D/*/* SS100/V NX/CA/*0914T/D/*/* SS125/V NX/CA/*1014T/D/*/* SS125/V NX/CA/*1114T/D/*/* SS125/V NX/CA/*1214T/D/*/* SS125/V ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 28

29 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet P PA PAK PAK.5212 APPARATER, LEDNINGAR M.M. I RÖRSYSTEM ELLER RÖRLED- NINGSNÄT APPARATER M.M. MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT AGGREGAT MED PUMPAR ELLER KOMPRESSORER Vätskekylaggregat, typ enhetsaggregat, med luftkyld kondensor... Typ: AQS/Climaveneta NX/CA st Aggregatet skall vara CE-märkt och uppfylla följande direktiv: Lågspänningsdirektivet 2006/95/EG. Maskindirektivet 2006/42/EG. EMC-direktivet 2004/108/EG. Tryckdirektivet PED 97/23/EG. Aggregatets effektdata skall vara certifierade av Eurovent (Eurovent Certification). Tillverkaren av aggregatet skall vara certifierad enligt: Kvalitetsledningssystem ISO9001. Miljöledningssystem ISO Aggregatet skall vara utrustat enligt följande: Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje av polyestermålad stålplåt. Invändig ljudisolering av kompressorutrymmet [gäller aggregat med låg ljudnivå (LN) och aggregat med extra låg ljudnivå (SL)]. Ramverk och hölje/tillval Galler som förhindrar tillträde till utrymmet under kondensorn. Invändig ljudisolering av kompressorutrymmet [Gäller aggregat med normal ljudnivå]. Vibrationsdämpande gummifötter (bipackas) [rekommenderat tillval]. Vibrationsdämpande stålfjädrar (bipackas) [rekommenderat tillval]. 29

30 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Kylutrustning Förångare för kylning av vätskor (tubpannevärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med minimum 9 mm cellplastisolering och försedd med termostatreglerad värmekabel. Hermetiska scrollkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljesynglas, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Danfoss. Hetgasvärmeväxlare (plattvärmeväxlare). Luftkyld kondensor med direktdrivna fläktar av axialtyp och batterier med mikrokanaler i aluminium och med gavelskydd av metall för batterierna. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenseringsregulator typ DVV för drift vid utetemperaturer ner till -10 C. Interna köldmedieledningar med säkerhetsventil och lågtrycksvakt i sugledningarna, högtrycksvakt med manuell återställning och säkerhetsventil i hetgasledningarna samt avstängningsventil [storlekar ], torkfilter, synglas med fuktindikering, magnetventil och elektronisk expansionsventil i vätskeledningarna samt tryckmätningsuttag enligt tillverkarens standard. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410A. Kylutrustning/alternativ Dubbla säkerhetsventiler med växelventilställ på hög- och lågtryckssidorna [istället för enkla]. Extra isolering av förångaren [erfordras vid låga köldbärartemperaturer]. Mikrokanalkondensorbatterier med elektrolytisk epoxipolymerbeläggning. Kondensorbatterier utförda i kopparrör med aluminiumlameller. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver. 30

31 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Kondensorbatterier utförda i kopparrör med kopparlameller. Kondenseringsregulator typ... [se diagram] för drift vid utetemperaturer ner till... C [se diagram] (vindskydd rekommenderas/erfordras). Kylutrustning/tillval Avstängningsventil i sugledningarna. Avstängningsventil i hetgasledningarna. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Köldbärarutrustning/tillval Pumppaket med horisontell torrlöpande köldbärarpump för normal tryckuppsättning (KB1LP) monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering. Pumppaket ned horisontell torrlöpande köldbärarpump för hög tryckuppsättning (KB1HP) monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning (KB2LP) monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning (KB2HP) monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket med horisontell torrlöpande köldbärarpump för normal tryckuppsättning (KB1LP) monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, 31

32 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket med horisontell torrlöpande köldbärarpump för hög tryckuppsättning (KB1HP) monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning (KB2LP) monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/ bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning (KB2HP) monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/ bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Elvärmeslinga för aggregatets pump/-ar och interna köldbärarledningar [aggregat med tillvalet pumppaket] Elvärmeslinga för aggregatets bufferttank, pump/-ar och interna köldbärarledningar [aggregat med tillvalet pump-/bufferttankpaket] Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackas) [rekommenderat tillval]. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackas)[obligatorisk säkerhetsutrustning]. 32

33 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackas) [obligatorisk säkerhetsutrustning]. Mikroprocessor Programmeringsbar mikroprocessor med extra skyddslock för manövrering, styrning, visning, larm och felanalys typ W3000 compact med access i två nivåer: öppen nivå och lösenordsskyddad nivå. Mikroprocessorns funktioner skall inkludera: Automatisk startföljdsomkoppling som utjämnar kompressorernas drifttid. Börvärdesjustering från extern analog signal (4-20 ma) Lagring av de 200 senaste larmen. Inbyggt felanalysminne BLACK BOX, som registrerar och sparar alla viktiga driftdata. Med hjälp av en dator med AQS/Climaveneta serviceprogram SW SERVICE kopplad till mikroprocessorn skall man kunna ta fram och skriva ut hur driftdata varierat vid fyra olika tidpunkter, dels under de senaste 10 minuterna, dels under de senaste 10 minuterna före de tre senaste larmen. BLACK BOX skall behålla minnet även vid strömavbrott. Minnesfunktion som gör att aggregatet återstartar efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessorn skall kunna vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor/tillval Mikroprocessorpanel för separat montering (bipackas) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackas) [max. 500 m ledning]. Börvärdesval (dubbla börvärden) från extern kontakt. Kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäk- 33
