1 AQS/Climaveneta NX/K/* * 20 storlekar 42,2 350 kw Luftkylt vätskekylaggregat för montering utomhus med normal energieffektivitet Aggregatet på bilden är utrustat med skyddsplåtar som täcker batteriändarna. Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Utföranden...3 Fördelar...5 Funktion...8 Utrustningsspecifikation med alternativ och tillval...14 Tekniska data/allmänt...26 Tekniska data/arbetsområden...48 Tekniska data/el...58 Tekniska data/ljud...67 Tekniska data/mått och vikter...70 Alternativ och tillval...76 Alternativ och tillval/detaljer...90 Beskrivningstext...94 Beteckningsnyckel 1) NX/K/LN0152P/D/KB1LP/T NX = Luftkylt vätskekylaggregat för montering utomhus K = Normal energieffektivitet CA = Hög energieffektivitet (se separat Produktinformation ) LN = Låg ljudnivå 2) SL = Extra låg ljudnivå 2) 0152 = Storleksbeteckning ( ) P = Plattvärmeväxlare T = Tubpanneförångare D = Hetgasvärmeväxlare (partiell värmeåtervinning) 3) R = Värmeåtervinningskondensor (fullständig värmeåtervinning) 3) KB1LP = Köldbärarpump med normal tryckuppsättning KB1HP = Köldbärarpump med hög tryckuppsättning KB2LP = Dubbla köldbärarpumpar med normal tryckuppsättning KB2HP = Dubbla köldbärarpumpar med hög tryckuppsättning T = Bufferttank 1) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2) Aggregat med normal ljudnivå saknar denna beteckning. 3) Aggregat utan värmeåtervinning saknar denna beteckning. Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Utföranden Normal energieffektivitet (K) Storlekar Storlekar Normal energieffektivitet (K) med hetgasvärmeväxlare (D) 1) Storlekar Storlekar Normal energieffektivitet (K) med värmeåtervinningskondensor (R) 2) Storlekar Storlekar ) Partiell värmeåtervinning. Kontakta vår kundtjänst för information. 2) Full värmeåtervinning. Rekommenderas inte för denna typ av aggregat i Sverige vintertid p.g.a. de stora differenser mellan kondenseringstemperatur och utetemperatur som förekommer. Vid växling mellan normaldrift och värmeåtervinning utsätts både den luftkylda kondensorn och värmeåtervinningskondensorn för stora materialpåkänningar p.g.a. de snabba temperaturförändringarna. Vid t.ex. -20 C utetemperatur och 40 C kondenseringstemperatur uppgår förändringen till 60 C på ett par minuter. 3

4 Utföranden Hög energieffektivitet (CA) 1) Storlekar Storlekar Hög energieffektivitet (CA) 1) med hetgasvärmeväxlare (D) 2) Storlekar Storlekar Hög energieffektivitet (CA) 1) med värmeåtervinningskondensor (R) 3) Storlekar Storlekar ) Se separat Produktinformation. 2) Partiell värmeåtervinning. Kontakta vår kundtjänst för information. 3) Full värmeåtervinning. Rekommenderas inte för denna typ av aggregat i Sverige vintertid p.g.a. de stora differenser mellan kondenseringstemperatur och utetemperatur som förekommer. Vid växling mellan normaldrift och värmeåtervinning utsätts både den luftkylda kondensorn och värmeåtervinningskondensorn för stora materialpåkänningar p.g.a. de snabba temperaturförändringarna. Vid t.ex. -20 C utetemperatur och 40 C kondenseringstemperatur uppgår förändringen till 60 C på ett par minuter. 4

5 Fördelar Fördel Innebär Euroventcertifiering Effektdata är certifierade av Eurovent, vilket innebär att man kan lita på att aggregatet levererar utlovad effekt. Två olika utföranden med olika energieffektivitet: normal (K) och hög (CA) energieffektivitet Möjliggör anpassning till användarens krav på energieffektivitet. För information om aggregat för hög energieffektivitet (CA), se separat Produktinformation. Tre olika utföranden med olika ljudnivåer: normal (K), låg (K/LN) och extra låg (K/SL) Möjliggör anpassning av ljudnivån till omgivningens krav. BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Två kompressorer i varje krets Ger bättre energieffektivitet vid dellast, då bara en av kompressorerna är i drift. Med bara en kompressor i drift, blir värmeväxlarytorna stora i förhållande till kompressorns kyleffekt, vilket ger till resultat att fårångningstemperaturen stiger och kondenseringstemperaturen sjunker. Ju lägre differensen är mellan dessa temperaturer, ju lägre blir kompressorns effektbehov. Plattvärmeväxlare Kompakta mått och låg köldmedievolym. Mikrokanalbatterier Reducerar köldmedievolymen med ca 40 % jämfört med traditionella värmeväxlare. Homogent material (Al) ger effektivare värmeväxling. 5

6 Fördelar Fördel Sex olika utföranden av kondensorbatterierna Innebär Möjliggör anpassning av batteriets korrosionshärdighet till den aktuella omgivande luftens innehåll av korroderande ämnen, t.ex. salt. Förutom standardutförandet obehandlade mikrokanalbatterier, finns det följande varianter att tillgå: Elektrolytisk polymerbeläggning av mikrokanalbatterierna. Batterier utförda av kopparrör med aluminiumlameller. Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg. Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg med metallemulsion fin guard silver. Batterier utförda av kopparrör med kopparlameller. Flera system av kondenseringsreglering för sommardrift, sommar-, vår- och höstdrift och åretruntdrift. Möjliggör kostnadseffektiv anpassning av aggregatets utrustning till aktuella driftförhållanden. Elektronisk/-a expansionsventil/-er (tillval) Ger större precision och snabbare respons vid förändringar i behovet och kan arbeta med snävare skillnad mellan förångnings- och kondenseringstemperaturerna, vilket bidrar till optimering av effektiviteten under varierande driftsförhållanden. Värmeåtervinning med hetgasvärmeväxlare (tillval) Möjliggör återvinning av kompressorns överhettningsvärme (ca 20 % av den totala kondensorvärmen). Den återvunna värmen kan t.ex. användas för uppvärmning av tappvarmvatten. Kontakta vår kundtjänst för ytterligare information. Värmeåtervinning med värmeåtervinningskondensor (alternativt utförande) Möjliggör återvinning av 100 % av kondensorvärmen. Kontakta vår kundtjänst för ytterligare information. Inbyggd-/a pump-/ar (tillval) Eliminerar behovet av plats för pump/-ar inomhus. 6

7 Fördelar Fördel Inbyggd bufferttank (tillval) Innebär Eliminerar behovet av plats för bufferttank inomhus. 7

8 Funktion Funktionsbeskrivning AQS/Climaveneta NX/K är ett luftkylt vätskekylaggregat. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, luftkyld kondensor, expansionsventil och köldmedium HFC410A. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesscheman Konstant köldbärarflöde med glykol Luftkylt vätskekylaggregat typ NX inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema TI VM1 VM1 M M HC1 TI TI HC1 VH1 HC1 VH1 KB1 Glykol (7/12 C) KB2 Vatten (14/17 C) HC1 VH1 HC1 VH1 P1/KB2 SÄV PI HC1 VM2 M TI TI TI TI M VM1 EXP VH1 Kylbafflar SÄV VH2 Shuntgrupp KBSHGR/VVX+SV VH2 EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 SÄV = Säkerhetsventil TI = Termometer VH1 = Avstängningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil 8

9 Funktion Systemflödesscheman Variabelt köldbärarflöde utan glykol Luftkylt vätskekylaggregat typ NX inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VM2 M VM1 M TI TI PI TI SÄV TI PI AL HC1 HC1 VH1 HC1 VH1 KB1 Glykol (5/10 C) PI TI VVX TI PI P1/KB2 VH1 VH1 SS VH1 SIL VH1 KB2 Vatten (7/12 C) VH2 VH2 SÄV PI KB2 Vatten (14/17 C) EXP TI VH1 TI HC1 HC1 TI VH1 HC1 VM2 M (variabelt flöde) M P2/KB2 VB VH1 Kylbafflar Shuntgrupp KBSHGR/SV2 AL = Avluftningsventil EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 P2/KB2 = Köldbärarpump 2 PI = Tryckmätare SÄV = Säkerhetsventil TI = Termometer VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil VVX = Värmeväxlare 9

10 Funktion Aggregatflödesscheman Utförande med plattvärmeväxlarförångare (P) Storlekar VB UT VB IN SÄV PTH KDF VH1 3) HGV 3) KD MU PIH 3) MU VH1 7) KK PIL 3) PSH MU KK FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL VH1 3) MU T TC VH4 SÄV TT1 AL 4) PSD EV TT2 VH2 4) SÄV 6) AL 6) PI 6) VH3 6) GK 2) TI 8) PI 8) FS 1) HC1 8) KB UT VB 5) VB 5) P 3) P 3) BUFFERTTANK 3) TI 8) PI 8) SS 1) VH1 SIL VH1 VH1 8) KB IN EXP 6) VH2 6) GK 2) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VH4 = Bypassventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Ingår i storlekar ) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 10

11 Funktion Aggregatflödesscheman Utförande med plattvärmeväxlarförångare (P) Storlekar PTH VB UT VB IN SÄV KDF PIH 3) MU HGV 3) PTH VB UT VB IN SÄV KDF KD TS PIL 3) PSH VH1 3) KK VH1 3) MU KK PIH 3) TS TS MU PSH VH1 3) KK VH1 3) KK HGV 3) TS KD VH1 7) FT MU VM 3) SG VH1 7) FT MU VM 3) SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL SÄV PIL 3) MU MU T PTL SÄV MU T TC P 3) P 3) TT1 SÄV 4) VB 5) VB 5) PSD EV TC TT2 6) 6) PI AL BUFFERTTANK 3) VH3 6) GK 2) TI 8) PI 8) FS 1) HC1 8) TI 8) PI 8) SS 1) VH1 SIL VH1 VH1 8) KB UT KB IN GK 2) EXP SÄV 6) 6) VH2 6) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil (elektronisk expansionsventil finns som tillval) TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Ingår i storlek ) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 11

12 Funktion Aggregatflödesscheman Utförande med plattvärmeväxlarförångare (P) Storlekar PTH VB UT VB IN SÄV KDF KDF SÄV VB IN VB UT PTH MU HGV 3) KD KD HGV 3) MU PIH 3) PIH 3) VH1 VH1 TS PSH VH1 3) VH1 3) FT FT KK KK TS MU MU TS KK PSH KK TS Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje VM 3) VM 5) VH1 3) VH1 3) MU MU PIL 3) SG SG PIL 3) MU T MU T PTL SÄV TT1 SÄV 4) PSD EV TC TT2 TC EV TT2 SÄV PTL GK 2) TI 7) PI 7) FS 1) HC1 7) KB UT P 3) P 3) VB 5) VB 5) BUFFERTTANK 3) 6) 6) PI AL VH3 6) TI 7) PI 7) SS 1) VH1 SIL VH1 VH1 7) KB IN GK 2) EXP SÄV 6) 6) VH2 6) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil (elektronisk expansionsventil finns som tillval) TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 12

13 Funktion Aggregatflödesscheman Utförande med tubpanneförångare (T) Storlekar PTH VB UT VB IN SÄV KDF PIH 3) MU HGV 3) PTH VB UT VB IN SÄV KDF KD TS PIL 3) PSH VH1 3) KK VH1 3) MU KK PIH 3) TS TS MU PSH VH1 3) KK VH1 3) KK HGV 3) TS KD VH1 7) FT MU VM 3) SG VH1 7) FT MU VM 3) SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL SÄV PIL 3) MU MU T PTL SÄV MU T TC P 3) P 3) TT1 SÄV 4) VB 5) VB 5) PSD EV TC TT2 6) 6) PI AL BUFFERTTANK 3) VH3 6) GK 2) TI 8) PI 8) FS 1) HC1 8) TI 8) PI 8) SS 1) VH1 SIL VH1 VH1 8) KB UT KB IN GK 2) EXP SÄV 6) 6) VH2 6) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil (elektronisk expansionsventil finns som tillval) TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Ingår i storlek ) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 13

14 Utrustningsspecifikation med alternativ och tillval Utförande med plattvärmeväxlarförångare (P) Storlekar Ramverk och hölje Ramverk i polyesterlackerade varmgalvaniserade stålprofiler med hölje av polyesterlackerad stålplåt. Ramverk och hölje/alternativ och tillval Galler som förhindrar tillträde till utrymmet under kondensorn [rekommenderat tillval]. Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med neopren och försedd med termostatreglerad värmekabel. Hermetiska scrollkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Copeland/Bitzer. [Hetgasvärmeväxlare (tubpannevärmeväxlare)]. Luftkyld kondensor med direktdrivna fläktar av axialtyp och batterier med mikrokanaler i aluminium. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenseringsreglering typ DVV [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/SL) storlekar ] för drift vid utetemperaturer ner till -10 C alternativt kondenseringsreglering typ DP [aggregat med normal ljudnivå (K) storlekar ] för drift vid utetemperaturer ner till +5 C. [Värmeåtervinningskondensor (tubpannevärmeväxlare)]. Interna köldmedieledningar med säkerhetsventil och lågtrycksgivare i sugledningen, högtrycksvakt med manuell återställning och säkerhetsventil i hetgasledningen, avstängningsventil [storlekar ], torkfilter, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningen, samt tryckmätningsuttag enligt tillverkarens standard. Sugledningen skall vara isolerad med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410A. Kylutrustning/alternativ och tillval/allmänt Avstängningsventil i sugledningen. Avstängningsventil i hetgasledningen. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Hetgasvärmeväxlare för värmeåtervinning. Elektronisk expansionsventil [i stället för termostatisk expansionsventil] plus magnetventil i vätskeledningen [aggregat med normal ljudnivå (K) och standardfläktar, storlekar , aggregat med låg ljudnivå (K/LN) och standardfläktar, storlekar och aggregat med extra låg ljudnivå (K/SL) och standardfläktar, storlekar dessa aggregat, om de utrustas med elektronisk expansionsventil, skall även vara utrustade med magnetventil i vätskeledningen och minimum kondenseringsregulator typ DVV (ingår)]. Elektronisk expansionsventil [i stället för termostatisk expansionsventil] plus magnetventil i vätskeledningen plus kondenseringsregulator typ DVV [aggregat med normal ljudnivå (K) med standardfläktar, storlekar dessa aggregat, om de utrustas med elektronisk expansionsventil, skall även vara utrustade med magnetventil i vätskeledningen och minimum kondenseringsregulator typ DVV]. EC-fläktar [i stället för standardfläktar se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kylutrustning/alternativ och tillval/kondensorbatterier Elektrolytisk epoxipolymerbeläggning av kondensorbatterierna (mikrokanalbatterier) [rekommenderat tillval] [se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. 14

15 Utrustningsspecifikation med alternativ och tillval Utförande med plattvärmeväxlarförångare (P) Storlekar Kondensorbatterier utförda i kopparrör med kopparlameller i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kylutrustning/alternativ och tillval/kondenseringsreglering för aggregat med standardfläktar Kondenseringsregulator på luftsidan för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) typ DVV för drift vid utetemperaturer ner till -10 C [aggregat med normal ljudnivå (K) storlekar se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsregulator på luftsidan för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) typ DVVF [eller DVV2F] för drift vid utetemperaturer ner till -10 C [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF [eller DVV2F] plus elektronisk expansionsventil och magnetventil i vätskeledningen [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningen [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar och inbyggd/-a pump/-ar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningen plus värmeslinga för aggregatets pump/-ar och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar och inbyggd/-a pump/-ar och bufferttank i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningen plus värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kylutrustning/alternativ och tillval/kondenseringsreglering för aggregat med EC-fläktar Kondenseringsreglering för aggregat med EC-fläktar i vindskyddat läge (max. 0,5 m/s) för drift ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningen [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar i vindutsatt läge (normala vindstyrkor) för drift ner till -20 C inkl. kondenseringsregulator på köldmediesidan typ DBA, elektronisk expansionsventil och magnetventil i vätskeledningen [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar och inbyggd/-a pump/-ar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningen plus värmeslinga för aggregatets pump/-ar och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar och inbyggd/-a pump/-ar och bufferttank i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningen plus värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Köldbärarutrustning/alternativ och tillval/allmänt Elvärmeslinga för aggregatets pump/-ar och interna köldbärarledningar [aggregat med tillvalet pumppaket]. Elvärmeslinga för aggregatets bufferttank, pump/-ar och interna köldbärarledningar [aggregat med tillvalet pump-/bufferttankpaket]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsats ]. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl ]. Köldbärarutrustning/alternativ och tillval/pumppaket Pumppaket typ KB1LP med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/SL) storlekar ]. 15

16 Utrustningsspecifikation med alternativ och tillval Utförande med plattvärmeväxlarförångare (P) Storlekar Pumppaket typ KB1HP med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/SL) storlekar ]. Pumppaket typ KB2LP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/ SL) storlekar ]. Pumppaket typ KB2HP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/SL) storlekar ]. Köldbärarutrustning/alternativ och tillval/pump- och bufferttankpaket Pump-/bufferttankpaket typ KB1LP/T med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/SL) storlekar ]. Pump-/bufferttankpaket typ KB1HP/T med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/SL) storlekar ]. Pump-/bufferttankpaket typ KB2LP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/SL) storlekar ]. Pump-/bufferttankpaket typ KB2HP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering [aggregat med normal ljudnivå (K) storlekar , aggregat med låg ljudnivå (K/LN) storlekar och aggregat med extra låg ljudnivå (K/SL) storlekar ]. Mikroprocessor [NX/K , NX/K/LN , NX/K/SL ] Programmeringsbar mikroprocessor för manövrering, styrning, visning, larm och felanalys typ W3000 base/compact med access i två nivåer: öppen nivå och lösenordsskyddad nivå. Mikroprocessorns funktioner skall inkludera: Automatisk startföljdsomkoppling som utjämnar kompressorernas drifttid. Minnesfunktion som gör att aggregatet återstartar efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessorn skall kunna vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor [NX/K , NX/K/LN , NX/K/SL ]/alternativ och tillval Låsbar lucka över manöverpanelen [rekommenderat tillval]. Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. Börvärdesförskjutning från extern analog signal (4 20 ma) och kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (RS485). 16

17 Seriellt kort för LonWorks (FTT-10A). Seriellt kort för Modbus (RS485). PRI-P.NX/K/* * Utrustningsspecifikation med alternativ och tillval Utförande med plattvärmeväxlarförångare (P) Storlekar Mikroprocessor [NX/K , NX/K/LN , NX/K/SL ] Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor [NX/K , NX/K/LN , NX/K/SL ]/alternativ och tillval Låsbar lucka över manöverpanelen [rekommenderat tillval]. Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. Börvärdesförskjutning från extern analog signal (4 20 ma) och kyleffektsbegränsning från extern kontakt. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN /EC och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (automatsäkringar) och startapparater för ingående apparater, manövertransformator, relä för start/stopp av extern köldbärarpump [aggregat utan inbyggd/-a pump/-ar] samt plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler samt partmärkning manöverkretsen. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Mjukstartsutrustning. Fasföljdsvakt. Faskompensering av kompressorerna [kan ej kombineras med mjukstartsutrustning]. Plintar för extern driftindikering av kompressorerna. 17

18 Utrustningsspecifikation med alternativ och tillval Utförande med plattvärmeväxlarförångare (P) Storlekar Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje av polyestermålad stålplåt. Extra invändig ljudisolering av kompressorutrymmet [aggregat med låg ljudnivå (K/LN) och aggregat med extra låg ljudnivå (K/SL)]. Ramverk och hölje/alternativ och tillval Galler som förhindrar tillträde till utrymmet under kondensorn [rekommenderat tillval]. Extra invändig ljudisolering av kompressorutrymmet [aggregat med normal ljudnivå (K)]. Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Kylutrustning Tvåkretsförångare för kylning av vätskor (plattvärmeväxlare [storlekar ]. Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med minimum 9 mm cellplastisolering och försedd med termostatreglerad värmekabel. [alternativt] Dubbla förångare för kylning av vätskor (plattvärmeväxlare) [storlekar ]. Den ena förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan in- och utgående köldbärarledningar. Den andra förångarens utrustning skall inkludera temperatur-/frysskyddsgivare i utgående köldbärarledning. Förångarna skall vara isolerade med minimum 9 mm cellplastisolering och försedda med termostatreglerad värmekabel. Hermetiska scrollkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljesynglas, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Danfoss. [Hetgasvärmeväxlare (tubpannevärmeväxlare)]. Luftkyld kondensor med direktdrivna fläktar av axialtyp och batterier med mikrokanaler i aluminium och med gavelskydd av metall för batterierna [aggregat med låg ljudnivå (K/LN) och aggregat med extra låg ljudnivå (K/SL)]. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenseringsregulator typ DP för drift vid utetemperaturer ner till +5 C [aggregat med normal ljudnivå (K)] alternativt typ DVV för drift vid utetemperaturer ner till -10 C [aggregat med låg ljudnivå (K/LN) och aggregat med extra låg ljudnivå (K/SL)]. [Värmeåtervinningskondensor (tubpannevärmeväxlare)]. Interna köldmedieledningar (två kretsar) med säkerhetsventil och lågtrycksvakt i sugledningarna, högtrycksvakt med manuell återställning och säkerhetsventil i hetgasledningarna samt avstängningsventil [storlekar ], torkfilter, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningarna samt tryckmätningsuttag enligt tillverkarens standard i vardera kretsen. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410A. Kylutrustning/alternativ och tillval/allmänt Avstängningsventil i sugledningarna. Avstängningsventil i hetgasledningarna. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Dubbla säkerhetsventiler med växelventilställ på hög- och lågtryckssidorna [istället för enkla]. Hetgasvärmeväxlare för värmeåtervinning. Magnetventil i vätskeledningarna [aggregat med termostatiska expansionsventiler]. Elektroniska expansionsventiler [i stället för termostatiska expansionsventiler] plus magnetventiler i vätskeledningarna [aggregat med låg ljudnivå (K/LN) med standardfläktar och aggregat med extra låg ljudnivå (K/SL) med standardfläktar dessa aggregat, om de utrustas med elektroniska expansionsventiler, skall även vara utrustade med magnetventil i vätskeledningarna och minimum kondenseringsregulator typ DVV (ingår)]. Elektroniska expansionsventiler [i stället för termostatiska expansionsventiler] plus magnetventiler i vätskeledningarna plus kondenseringsregulator typ DVV [aggregat med normal ljudnivå (K) med standardfläktar dessa aggregat, om de utrustas med elektroniska expansionsventiler, skall även vara utrustade med magnetventil i vätskeledningarna och minimum kondenseringsregulator typ DVV]. Extra isolering av förångaren [erfordras vid låga köldbärartemperaturer]. Gavelskyddsplåtar för kondensorbatterierna [rekommenderat tillval] [aggregat med normal ljudnivå (K)]. 18

19 Utrustningsspecifikation med alternativ och tillval Utförande med plattvärmeväxlarförångare (P) Storlekar EC-fläktar [i stället för standardfläktar se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kylutrustning/alternativ och tillval/kondensorbatterier Elektrolytisk epoxipolymerbeläggning av kondensorbatterierna (mikrokanalbatterier) [rekommenderat tillval] [se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med kopparlameller i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kylutrustning/alternativ och tillval/kondenseringsreglering för aggregat med standardfläktar Kondenseringsregulator på luftsidan för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) typ DVV för drift vid utetemperaturer ner till -10 C [aggregat med normal ljudnivå (K) se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsregulator på luftsidan för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) typ DVVF [eller DDV2F] för drift vid utetemperaturer ner till -10 C [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF [eller DDV2F] plus elektronisk expansionsventil och magnetventil i vätskeledningarna [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningarna [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar och inbyggd/-a pump/-ar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar och inbyggd/-a pump/-ar och bufferttank i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kylutrustning/alternativ och tillval/kondenseringsreglering för aggregat med EC-fläktar Kondenseringsreglering för aggregat med EC-fläktar i vindskyddat läge (max. 0,5 m/s) för drift ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningarna [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar i vindutsatt läge (normala vindstyrkor) för drift ner till -20 C inkl. kondenseringsregulator på köldmediesidan typ DBA, elektronisk expansionsventil och magnetventil i vätskeledningarna [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar och inbyggd/-a pump/-ar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar och inbyggd/-a pump/-ar och bufferttank i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Köldbärarutrustning/alternativ och tillval/allmänt Elvärmeslinga för aggregatets pump/-ar och interna köldbärarledningar [aggregat med tillvalet pumppaket]. Elvärmeslinga för aggregatets bufferttank, pump/-ar och interna köldbärarledningar [aggregat med tillvalet pump-/bufferttankpaket]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. 19

20 Utrustningsspecifikation med alternativ och tillval Utförande med plattvärmeväxlarförångare (P) Längdbegränsare för flänsade gummikompensatorer (bipackade). PRI-P.NX/K/* * Storlekar Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsats ]. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl ]. Köldbärarutrustning/alternativ och tillval/pumppaket Pumppaket typ KB1LP med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB1HP med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB2LP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB2HP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Köldbärarutrustning/alternativ och tillval/pump- och bufferttankpaket Pump-/bufferttankpaket typ KB1LP/T med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB1HP/T med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB2LP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB2HP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. 20

21 Mikroprocessor/alternativ och tillval Låsbar lucka över manöverpanelen [rekommenderat tillval]. PRI-P.NX/K/* * Utrustningsspecifikation med alternativ och tillval Utförande med plattvärmeväxlarförångare (P) Storlekar Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. Börvärdesval (dubbla börvärden) från extern kontakt. Kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startapparater för ingående apparater, manövertransformator, relä för start/stopp av extern köldbärarpump [aggregat utan inbyggd/-a pump/-ar] samt plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Automatsäkringar/effektbrytare [i stället för skruv-/knivsäkringar]. Mjukstartsutrustning. Fasföljdsvakt. Faskompensering av kompressorerna [kan ej kombineras med mjukstartsutrustning]. Plintar för extern driftindikering av kompressorerna. Partmärkning. 21

22 Utrustningsspecifikation med alternativ och tillval Utförande med tubpanneförångare (T) Storlekar Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje av polyestermålad stålplåt. Extra invändig ljudisolering av kompressorutrymmet [aggregat med låg ljudnivå (K/LN) och aggregat med extra låg ljudnivå (K/SL)]. Ramverk och hölje/tillval Galler som förhindrar tillträde till utrymmet under kondensorn [rekommenderat tillval]. Extra invändig ljudisolering av kompressorutrymmet [aggregat med normal ljudnivå (K)]. Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Kylutrustning Tvåkretsförångare för kylning av vätskor (tubpannevärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med minimum 9 mm cellplastisolering och försedd med termostatreglerad värmekabel. Hermetiska scrollkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljesynglas, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Danfoss. [Hetgasvärmeväxlare (tubpannevärmeväxlare)]. Luftkyld kondensor med direktdrivna fläktar av axialtyp och batterier med mikrokanaler i aluminium och med gavelskydd av metall för batterierna [aggregat med låg ljudnivå (K/LN) och aggregat med extra låg ljudnivå (K/SL)]. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenseringsregulator typ DP för drift vid utetemperaturer ner till +5 C [aggregat med normal ljudnivå (K)] alternativt typ DVV för drift vid utetemperaturer ner till -10 C [aggregat med låg ljudnivå (K/LN) och aggregat med extra låg ljudnivå (K/SL)]. [Värmeåtervinningskondensor (tubpannevärmeväxlare)]. Interna köldmedieledningar (två kretsar) med säkerhetsventil och lågtrycksvakt i sugledningarna, högtrycksvakt med manuell återställning och säkerhetsventil i hetgasledningarna samt avstängningsventil [storlekar ], torkfilter, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningarna samt tryckmätningsuttag enligt tillverkarens standard i vardera kretsen. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410A. Kylutrustning/alternativ och tillval/allmänt Avstängningsventil i sugledningarna. Avstängningsventil i hetgasledningarna. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Dubbla säkerhetsventiler med växelventilställ på hög- och lågtryckssidorna [istället för enkla]. Hetgasvärmeväxlare för värmeåtervinning. Magnetventil i vätskeledningarna [aggregat med termostatiska expansionsventiler]. Elektroniska expansionsventiler [i stället för termostatiska expansionsventiler] plus magnetventiler i vätskeledningarna [aggregat med låg ljudnivå (K/LN) med standardfläktar och aggregat med extra låg ljudnivå (K/SL) med standardfläktar dessa aggregat, om de utrustas med elektroniska expansionsventiler, skall även vara utrustade med magnetventil i vätskeledningarna och minimum kondenseringsregulator typ DVV (ingår)]. Elektroniska expansionsventiler [i stället för termostatiska expansionsventiler] plus magnetventiler i vätskeledningarna plus kondenseringsregulator typ DVV [aggregat med normal ljudnivå (K) med standardfläktar dessa aggregat, om de utrustas med elektroniska expansionsventiler, skall även vara utrustade med magnetventil i vätskeledningarna och minimum kondenseringsregulator typ DVV]. Extra isolering av förångaren [erfordras vid låga köldbärartemperaturer]. Gavelskyddsplåtar för kondensorbatterierna [rekommenderat tillval] [aggregat med normal ljudnivå (K)]. EC-fläktar [i stället för standardfläktar se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kylutrustning/alternativ och tillval/kondensorbatterier Elektrolytisk epoxipolymerbeläggning av kondensorbatterierna (mikrokanalbatterier) [rekommenderat tillval] [se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. 22

23 Utrustningsspecifikation med alternativ och tillval Utförande med tubpanneförångare (T) Storlekar Kondensorbatterier utförda i kopparrör med aluminiumlameller i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med kopparlameller i stället för mikrokanalbatterier [se vidare kapitel Tekniska data/arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kylutrustning/alternativ och tillval/kondenseringsreglering för aggregat med standardfläktar Kondenseringsregulator på luftsidan för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) typ DVV för drift vid utetemperaturer ner till -10 C [aggregat med normal ljudnivå (K) se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsregulator på luftsidan för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) typ DVVF [eller DDV2F] för drift vid utetemperaturer ner till -10 C [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF [eller DDV2F] plus elektronisk expansionsventil och magnetventil i vätskeledningarna [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningarna [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar och inbyggd/-a pump/-ar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med standardfläktar och inbyggd/-a pump/-ar och bufferttank i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kylutrustning/alternativ och tillval/kondenseringsreglering för aggregat med EC-fläktar Kondenseringsreglering för aggregat med EC-fläktar i vindskyddat läge (max. 0,5 m/s) för drift ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningarna [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar i vindutsatt läge (normala vindstyrkor) för drift ner till -20 C inkl. kondenseringsregulator på köldmediesidan typ DBA, elektronisk expansionsventil och magnetventil i vätskeledningarna [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar och inbyggd/-a pump/-ar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Kondenseringsreglering för aggregat med EC-fläktar och inbyggd/-a pump/-ar och bufferttank i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar [se vidare kapitel Tekniska data/arbetsområden, rubrik Ute- och köldbärartemperaturer ]. Köldbärarutrustning/alternativ och tillval/allmänt Elvärmeslinga för aggregatets pump/-ar och interna köldbärarledningar [aggregat med tillvalet pumppaket]. Elvärmeslinga för aggregatets bufferttank, pump/-ar och interna köldbärarledningar [aggregat med tillvalet pump-/bufferttankpaket]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Längdbegränsare för flänsade gummikompensatorer (bipackade). Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsats ]. 23

24 Utrustningsspecifikation med alternativ och tillval Utförande med tubpanneförångare (T) Storlekar Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [e vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl ]. Köldbärarutrustning/alternativ och tillval/pumppaket Pumppaket typ KB1LP med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB1HP med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB2LP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB2HP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Köldbärarutrustning/alternativ och tillval/pump- och bufferttankpaket Pump-/bufferttankpaket typ KB1LP/T med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB1HP/T med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB2LP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB2HP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor/alternativ och tillval Låsbar lucka över manöverpanelen [rekommenderat tillval]. Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. 24

25 Börvärdesval (dubbla börvärden) från extern kontakt. Kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: PRI-P.NX/K/* * Utrustningsspecifikation med alternativ och tillval Utförande med tubpanneförångare (T) Storlekar Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startapparater för ingående apparater, manövertransformator, relä för start/stopp av extern köldbärarpump [aggregat utan inbyggd/-a pump/-ar] samt plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Automatsäkringar/effektbrytare [i stället för skruv-/knivsäkringar]. Mjukstartsutrustning. Fasföljdsvakt. Faskompensering av kompressorerna [kan ej kombineras med mjukstartsutrustning]. Plintar för extern driftindikering av kompressorerna. Partmärkning. 25

26 Tekniska data/allmänt Aggregat med normal ljudnivå (K) Utförande med plattvärmeväxlarförångare (P) NX/K Vätskekylaggregat typ 0152P 0182P 0202P 0252P 0262P Effektdata (för val av aggregat) 1) Kyleffekt kw 42,2 47,3 55,9 63,4 69,9 Effektbehov kw 11,3 13,2 15,2 17,3 19,9 EER 3,73 3,58 3,68 3,66 3,51 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw 39,0 44,0 51,6 58,6 64,7 Effektbehov kw 13,7 15,9 18,4 20,8 23,8 EER 2,85 2,77 2,80 2,82 2,72 ESEER 3) 4,19 4,15 4,20 4,20 4,17 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,16 2,56 2,96 3,6 4,05 Köldbäraranslutning in DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) Köldbäraranslutning ut DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) Anslutningstyp Victaulic Köldbärarflöde 1) l/s 2,28 2,56 3,03 3,43 3,79 Köldbärartryckfall 1) kpa 65,5 61,0 65,8 60,5 60,1 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 6,8 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 0,25 0,25 0,25 Luftflöde m³/s 3,91 3,91 4,92 5,32 5,32 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 4,7 5,5 5,6 9,2 9,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 37/30 82/73 Tillgängligt tryck KB*HP 1) 7) kpa 167/ /154 Säkerhetsventil öppningstryck bar 6 6 Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 37/30 82/73 Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l 8 8 Expansionskärl förtryck bar 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar 6 6 Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 26

27 Tekniska data/allmänt Aggregat med normal ljudnivå (K) Utförande med plattvärmeväxlarförångare (P) NX/K Vätskekylaggregat typ 0302P 0352P 0402P 0452P Effektdata (för val av aggregat) 1) Kyleffekt kw 82,7 95, Effektbehov kw 22,9 26,8 30,6 34,7 EER 3,61 3,54 3,55 3,52 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw 77,2 87, Effektbehov kw 27,2 31,9 36,0 40,7 EER 2,84 2,76 2,82 2,80 ESEER 3) 4,06 4,16 3,86 3,96 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 4,95 5,77 6,56 7,36 Köldbäraranslutning in DN50 DN50 DN65 DN65 Köldbäraranslutning ut DN50 DN50 DN65 DN65 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 4,48 5,15 5,89 6,62 Köldbärartryckfall 1) kpa 60,3 97,6 88,9 91,6 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 6,8 8,1 9,4 11,5 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 2,0 2,0 Luftflöde m³/s 7,41 7,41 11,34 11,34 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 9,8 10,6 13,6 15,2 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 61/48 44/27 54/45 32/20 Tillgängligt tryck KB*HP 1) 7) kpa 152/ / / /131 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 61/48 44/27 54/45 32/20 Tillgängligt tryck KB*HP 1) 8) kpa 131/ / /131 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 27

28 Tekniska data/allmänt Aggregat med normal ljudnivå (K) Utförande med plattvärmeväxlarförångare (P) NX/K Vätskekylaggregat typ 0502P 0552P 0602P 0702P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 38,8 45,0 49,8 58,6 EER 3,52 3,45 3,55 3,46 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 45,6 53,1 58,5 68,8 EER 2,78 2,70 2,82 2,74 ESEER 3) 3,95 4,04 3,92 3,99 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,48 9,44 11,52 13,6 Köldbäraranslutning in DN65 DN65 DN65 DN65 Köldbäraranslutning ut DN65 DN65 DN65 DN65 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 7,40 8,41 9,57 10,98 Köldbärartryckfall 1) kpa 88,4 94,4 87,7 89,3 Kompressordata Kompressortyp Scroll Fabrikat Copeland Bitzer Antal Oljetyp Esterolja Oljefyllning l 13,6 13,1 12,6 10,6 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 Luftflöde m³/s 11,34 11,74 17,04 17,04 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 16,6 16,8 17,7 18,1 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 27/14 5/ 55/33 40/10 Tillgängligt tryck KB*HP 1) 7) kpa 132/ /89 90/67 136/106 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 27/14 5/ 55/33 40/10 Tillgängligt tryck KB*HP 1) 8) kpa 132/ /89 90/67 136/106 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 28

29 Tekniska data/allmänt Aggregat med normal ljudnivå (K) Utförande med plattvärmeväxlarförångare (P) Vätskekylaggregat typ 0614P 0714P 0814P 0914P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 51,3 57,2 67,2 75,9 EER 3,42 3,61 3,47 3,50 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 59,1 67,6 79,9 89,7 EER 2,77 2,86 2,71 2,75 ESEER 3) 3,85 4,16 4,08 4,18 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,6 10,5 12,3 15,1 Köldbäraranslutning in DN80 DN80 DN80 DN80 Köldbäraranslutning ut DN80 DN80 DN80 DN80 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,49 11,19 12,62 14,38 Köldbärartryckfall 1) kpa 79,7 83,6 85,6 90,3 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 Luftflöde m³/s 24,0 23,3 23,3 22,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 8,5 9,2 9,8 10,8 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 38/68 5/37 26/8 14/46 Tillgängligt tryck KB*HP 1) 7) kpa 141/ / / /110 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 36/66 2/34 22/4 9/41 Tillgängligt tryck KB*HP 1) 8) kpa 139/ /99 158/ /105 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat NX/K Se sidan 47 för förklaring av noterna 1) till 9). 29

30 Tekniska data/allmänt Aggregat med normal ljudnivå (K) Utförande med plattvärmeväxlarförångare (P) NX/K Vätskekylaggregat typ 1014P 1114P 1214P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 85,7 93,9 102 EER 3,59 3,51 3,42 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 2,87 2,80 2,72 ESEER 3) 4,05 4,08 3,99 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 18,9 23,0 23,0 Köldbäraranslutning in DN80 DN100 DN100 Köldbäraranslutning ut DN80 DN100 DN100 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 16,66 17,83 18,96 Köldbärartryckfall 1) kpa 97,0 83,5 94,4 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 Luftflöde m³/s 35,0 35,0 35,0 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 13,4 14,5 14,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 20/12 34/28 7/62 Tillgängligt tryck KB*HP 1) 7) kpa 120/ / /107 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 13/6 26/20 /53 Tillgängligt tryck KB*HP 1) 8) kpa 114/ / /98 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 30

31 Tekniska data/allmänt Aggregat med normal ljudnivå (K) Utförande med tubpanneförångare (T) Vätskekylaggregat typ 0614T 0714T 0814T/* 0914T Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 51,3 57,2 67,2 75,9 EER 3,42 3,61 3,47 3,50 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 58,8 67,4 79,9 89,6 EER 2,79 2,87 2,71 2,76 ESEER 3) 3,92 4,21 4,08 4,20 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutning in DN80 DN80 DN80 DN80 Köldbäraranslutning ut DN80 DN80 DN80 DN80 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,49 11,19 12,62 14,38 Köldbärartryckfall 1) kpa 41,3 57,5 91,2 81,5 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 Luftflöde m³/s 24,0 23,3 23,3 22,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 11,0 11,0 12,3 13,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 80/110 36/68 27/9 31/63 Tillgängligt tryck KB*HP 1) 7) kpa 183/ / / /126 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 76/106 30/63 20/2 22/55 Tillgängligt tryck KB*HP 1) 8) kpa 179/ / / /118 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat NX/K Se sidan 47 för förklaring av noterna 1) till 9). 31

32 Tekniska data/allmänt Aggregat med normal ljudnivå (K) Utförande med tubpanneförångare (T) NX/K Vätskekylaggregat typ 1014T 1114T 1214T Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 85,7 93,9 102 EER 3,59 3,51 3,42 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 2,86 2,81 2,73 ESEER 3) 4,02 4,11 4,02 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 39,6 86,0 86,0 Köldbäraranslutning in DN80 DN100 DN100 Köldbäraranslutning ut DN80 DN100 DN100 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 16,66 17,83 18,96 Köldbärartryckfall 1) kpa ,9 76,7 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 Luftflöde m³/s 35,0 35,0 35,0 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 15,8 17,7 17,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 18/11 53/47 29/83 Tillgängligt tryck KB*HP 1) 7) kpa 119/ / /129 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 6/ 41/35 15/70 Tillgängligt tryck KB*HP 1) 8) kpa 107/97 145/ /115 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 32

33 Tekniska data/allmänt Aggregat med låg ljudnivå (K/LN) Utförande med plattvärmeväxlarförångare (P) NX/K/LN Vätskekylaggregat typ 0152P 0182P 0202P 0252P 0262P Effektdata (för val av aggregat) 1) Kyleffekt kw 42,4 47,5 56,1 63,1 70,4 Effektbehov kw 11,3 13,4 15,5 17,2 19,6 EER 3,75 3,54 3,62 3,67 3,59 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw 39,1 44,0 51,4 58,5 65,2 Effektbehov kw 13,8 16,1 18,8 20,7 23,5 EER 2,83 2,73 2,73 2,83 2,77 ESEER 3) 4,28 4,22 4,20 4,19 4,21 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,2 2,6 3,0 3,6 4,1 Köldbäraranslutning in DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) Köldbäraranslutning ut DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) Anslutningstyp Victaulic Köldbärarflöde 1) l/s 2,29 2,57 3,04 3,42 3,81 Köldbärartryckfall 1) kpa 66,2 61,5 66,2 60,1 60,9 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 6,8 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,16 0,16 0,25 0,16 0,16 Luftflöde m³/s 3,61 3,61 4,47 5,49 5,49 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 4,7 5,5 5,6 9,2 9,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 38/31 80/71 Tillgängligt tryck KB*HP 1) 7) kpa 168/ /152 Säkerhetsventil öppningstryck bar 6 6 Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 38/31 80/71 Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l 8 8 Expansionskärl förtryck bar 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar 6 6 Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 33

34 Tekniska data/allmänt Aggregat med låg ljudnivå (K/LN) Utförande med plattvärmeväxlarförångare (P) NX/K/LN Vätskekylaggregat typ 0302P 0352P 0402P 0452P Effektdata (för val av aggregat) 1) Kyleffekt kw 80,5 96, Effektbehov kw 24,2 26,6 30,7 33,6 EER 3,33 3,62 3,49 3,60 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw 74,4 89,3 98,8 112 Effektbehov kw 28,6 31,7 36,5 39,9 EER 2,60 2,82 2,71 2,81 ESEER 3) 4,08 4,01 3,92 4,11 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 5,0 5,8 6,6 7,4 Köldbäraranslutning in DN50 DN50 DN65 DN65 Köldbäraranslutning ut DN50 DN50 DN65 DN65 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 4,36 5,21 5,80 6,55 Köldbärartryckfall 1) kpa 57, ,1 89,6 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 6,8 8,1 9,4 11,5 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,16 1,10 1,10 1,15 Luftflöde m³/s 5,49 8,24 8,24 10,21 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 9,8 10,6 13,6 15,2 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 68/56 40/22 59/51 35/25 Tillgängligt tryck KB*HP 1) 7) kpa 157/ / / /134 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 68/56 40/22 59/51 35/25 Tillgängligt tryck KB*HP 1) 8) kpa 126/ / /134 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 34

35 Tekniska data/allmänt Aggregat med låg ljudnivå (K/LN) Utförande med plattvärmeväxlarförångare (P) NX/K/LN Vätskekylaggregat typ 0502P 0552P 0602P 0702P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 37,8 45,3 49,8 60,1 EER 3,57 3,34 3,52 3,23 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 44,9 53,6 58,9 71,1 EER 2,77 2,60 2,75 2,51 ESEER 3) 4,14 4,17 4,04 3,95 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,5 9,4 11,5 13,6 Köldbäraranslutning in DN65 DN65 DN65 DN65 Köldbäraranslutning ut DN65 DN65 DN65 DN65 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 7,30 8,21 9,48 10,50 Köldbärartryckfall 1) kpa ,1 81,6 Kompressordata Kompressortyp Scroll Fabrikat Copeland Bitzer Antal Oljetyp Esterolja Oljefyllning l 13,6 13,1 12,6 10,6 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,15 1,15 1,20 1,20 Luftflöde m³/s 10,21 10,21 13,35 13,35 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 16,6 16,8 17,7 18,1 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 31/18 13/ 59/36 57/30 Tillgängligt tryck KB*HP 1) 7) kpa 136/ /98 93/71 154/127 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 31/18 13/ 59/36 57/30 Tillgängligt tryck KB*HP 1) 8) kpa 136/ /98 93/71 154/127 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 35

36 Tekniska data/allmänt Aggregat med låg ljudnivå (K/LN) Utförande med plattvärmeväxlarförångare (P) NX/K/LN Vätskekylaggregat typ 0614P 0714P 0814P 0914P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 50,9 58,3 67,2 78,5 EER 3,37 3,42 3,34 3,24 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 58,8 69,4 80,5 93,2 EER 2,71 2,66 2,58 2,51 ESEER 3) 3,94 4,19 4,16 4,19 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,6 10,5 12,3 15,1 Köldbäraranslutning in DN80 DN80 DN80 DN80 Köldbäraranslutning ut DN80 DN80 DN80 DN80 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,28 10,80 12,16 13,77 Köldbärartryckfall 1) kpa 76,3 77,8 79,5 82,8 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,2 1,2 1,2 1,3 Luftflöde m³/s 17,9 17,2 16,5 17,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 8,5 9,2 9,8 10,8 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 44/75 18/50 41/23 29/61 Tillgängligt tryck KB*HP 1) 7) kpa 147/ / / /130 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 42/73 15/47 37/20 25/56 Tillgängligt tryck KB*HP 1) 8) kpa 145/ / / /126 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 36

37 Tekniska data/allmänt Aggregat med låg ljudnivå (K/LN) Utförande med plattvärmeväxlarförångare (P) NX/K/LN Vätskekylaggregat typ 1014P 1114P 1214P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 86,8 96,1 102 EER 3,40 3,27 3,39 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 2,67 2,57 2,66 ESEER 3) 4,05 4,06 4,16 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 18,9 23,0 23,0 Köldbäraranslutning in DN80 DN100 DN100 Köldbäraranslutning ut DN80 DN100 DN100 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 15,98 17,01 18,75 Köldbärartryckfall 1) kpa 89,2 76,0 92,3 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,2 1,2 1,2 Luftflöde m³/s 25,8 25,8 24,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 13,4 14,5 14,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 37/29 52/45 12/66 Tillgängligt tryck KB*HP 1) 7) kpa 136/ / /112 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 31/23 45/38 3/57 Tillgängligt tryck KB*HP 1) 8) kpa 130/ / /103 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 37

38 Tekniska data/allmänt Aggregat med låg ljudnivå (K/LN) Utförande med tubpanneförångare (T) NX/K/LN Vätskekylaggregat typ 0614T 0714T 0814T 0914T Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 50,9 58,3 67,2 78,5 EER 3,37 3,42 3,34 3,24 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 58,6 69,2 80,5 93,1 EER 2,72 2,67 2,58 2,51 ESEER 3) 3,99 4,25 4,16 4,21 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutning in DN80 DN80 DN80 DN80 Köldbäraranslutning ut DN80 DN80 DN80 DN80 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,28 10,80 12,16 13,77 Köldbärartryckfall 1) kpa 39,5 53,5 84,6 74,7 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,2 1,2 1,2 1,3 Luftflöde m³/s 17,9 17,2 16,5 17,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 11,0 11,0 12,3 13,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 84/115 47/78 41/24 45/76 Tillgängligt tryck KB*HP 1) 7) kpa 187/ / / /146 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 80/111 42/73 35/18 37/68 Tillgängligt tryck KB*HP 1) 8) kpa 184/ / / /138 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 38

39 Tekniska data/allmänt Aggregat med låg ljudnivå (K/LN) Utförande med tubpanneförångare (T) NX/K/LN Vätskekylaggregat typ 1014T 1114T 1214T Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 86,8 96,1 102 EER 3,40 3,27 3,39 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 2,67 2,57 2,67 ESEER 3) 4,04 4,10 4,21 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 39,6 86,0 86,0 Köldbäraranslutning in DN80 DN100 DN100 Köldbäraranslutning ut DN80 DN100 DN100 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 15,98 17,01 18,75 Köldbärartryckfall 1) kpa ,8 75,1 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,2 1,2 1,2 Luftflöde m³/s 25,8 25,8 24,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 15,8 17,7 17,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 36/27 69/62 34/87 Tillgängligt tryck KB*HP 1) 7) kpa 134/ / /133 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 25/17 58/51 20/74 Tillgängligt tryck KB*HP 1) 8) kpa 123/ / /120 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 39

40 Tekniska data/allmänt Aggregat med extra låg ljudnivå (K/SL) Utförande med plattvärmeväxlarförångare (P) NX/K/SL Vätskekylaggregat typ 0152P 0182P 0202P 0252P Effektdata (för val av aggregat) 1) Kyleffekt kw 42,5 47,8 56,5 62,8 Effektbehov kw 11,6 13,6 15,2 17,2 EER 3,66 3,51 3,72 3,65 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw 39,2 44,3 52,0 58,6 Effektbehov kw 14,1 16,4 18,5 20,6 EER 2,78 2,70 2,81 2,84 ESEER 3) 4,07 4,05 4,27 3,99 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,2 2,6 3,0 3,6 Köldbäraranslutning in DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) Köldbäraranslutning ut DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) DN40/DN50 4) Anslutningstyp Victaulic Köldbärarflöde 1) l/s 2,30 2,59 3,06 3,40 Köldbärartryckfall 1) kpa 66,7 62,3 67,3 59,5 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,16 0,16 0,16 0,75 Luftflöde m³/s 3,83 3,83 4,66 6,5 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 5,0 5,8 5,9 9,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar Tillgängligt tryck KB*LP 1) 7) kpa Tillgängligt tryck KB*HP 1) 7) kpa Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar Tillgängligt tryck KB*LP 1) 8) kpa Tillgängligt tryck KB*HP 1) 8) kpa Expansionskärl volym l Expansionskärl förtryck bar Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 40

41 Tekniska data/allmänt Aggregat med extra låg ljudnivå (K/SL) Utförande med plattvärmeväxlarförångare (P) NX/K/SL Vätskekylaggregat typ 0262P 0302P 0352P 0402P Effektdata (för val av aggregat) 1) Kyleffekt kw 70,4 83,3 94,6 108 Effektbehov kw 19,4 23,5 26,1 29,9 EER 3,63 3,54 3,62 3,60 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw 65,6 77,3 87,9 99,4 Effektbehov kw 23,2 27,8 31,1 35,7 EER 2,83 2,78 2,83 2,78 ESEER 3) 4,05 4,12 4,14 4,19 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 4,1 5,0 5,8 6,6 Köldbäraranslutning in DN40/DN50 4) DN50 DN50 DN65 Köldbäraranslutning ut DN40/DN50 4) DN50 DN50 DN65 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 3,81 4,51 5,13 5,83 Köldbärartryckfall 1) kpa 60,8 61,2 96,8 87,0 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 6,8 6,8 8,1 9,4 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,75 0,75 0,79 0,79 Luftflöde m³/s 6,5 6,5 8,46 8,46 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 10,1 10,3 11,3 14,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 80/71 60/46 45/29 57/49 Tillgängligt tryck KB*HP 1) 7) kpa 162/ / / /126 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 80/71 60/46 45/29 57/49 Tillgängligt tryck KB*HP 1) 8) kpa 133/ /126 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 41

42 Tekniska data/allmänt Aggregat med extra låg ljudnivå (K/SL) Utförande med plattvärmeväxlarförångare (P) NX/K/SL Vätskekylaggregat typ 0452P 0502P 0552P 0602P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 33,6 38,3 44,9 52,8 EER 3,63 3,51 3,38 3,15 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 39,9 45,4 53,2 62,4 EER 2,83 2,72 2,63 2,44 ESEER 3) 4,18 4,15 4,12 3,95 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 7,4 8,5 9,4 11,5 Köldbäraranslutning in DN65 DN65 DN65 DN65 Köldbäraranslutning ut DN65 DN65 DN65 DN65 Anslutningstyp Victaulic Köldbärarflöde 1) l/s 6,60 7,27 8,23 9,01 Köldbärartryckfall 1) kpa 90,9 85,3 90,4 77,8 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 11,5 13,6 13,1 12,6 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,75 0,75 0,9 0,9 Luftflöde m³/s 9,88 9,80 10,74 10,74 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 15,9 17,3 17,1 17,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 33/22 32/19 12/ 75/55 Tillgängligt tryck KB*HP 1) 7) kpa 143/ / /97 111/91 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 33/22 32/19 12/ 75/55 Tillgängligt tryck KB*HP 1) 8) kpa 143/ / /97 111/91 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 42

43 Tekniska data/allmänt Aggregat med extra låg ljudnivå (K/SL) Utförande med plattvärmeväxlarförångare (P) NX/K/SL Vätskekylaggregat typ 0614P 0714P 0814P 0914P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 48,9 59,8 65,7 76,0 EER 3,49 3,26 3,50 3,42 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 57,0 71,4 78,7 90,3 EER 2,78 2,51 2,71 2,66 ESEER 3) 4,13 4,21 4,19 4,20 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,6 10,5 12,3 15,1 Köldbäraranslutning in DN80 DN80 DN80 DN80 Köldbäraranslutning ut DN80 DN80 DN80 DN80 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,23 10,55 12,46 14,08 Köldbärartryckfall 1) kpa 75,5 74,3 83,5 86,5 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 0,9 Luftflöde m³/s 13,2 13,2 20,3 19,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 8,5 9,2 12,6 13,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 46/76 26/57 31/13 22/53 Tillgängligt tryck KB*HP 1) 7) kpa 148/ / / /120 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 44/74 23/54 27/10 17/49 Tillgängligt tryck KB*HP 1) 8) kpa 146/ / / /115 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 43

44 Tekniska data/allmänt Aggregat med extra låg ljudnivå (K/SL) Utförande med plattvärmeväxlarförångare (P) NX/K/SL Vätskekylaggregat typ 1014P 1114P 1214P Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 88,8 93,8 103 EER 3,23 3,40 3,28 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 2,51 2,68 2,57 ESEER 3) 4,09 4,15 4,07 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 18,9 23,0 23,0 Köldbäraranslutning in DN80 DN100 DN100 Köldbäraranslutning ut DN80 DN100 DN100 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 15,53 17,28 18,31 Köldbärartryckfall 1) kpa 84,3 78,4 88,0 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 Luftflöde m³/s 19,8 27,1 27,1 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 13,4 17,3 17,3 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 47/39 46/39 23/76 Tillgängligt tryck KB*HP 1) 7) kpa 145/ / /122 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 42/33 39/32 14/67 Tillgängligt tryck KB*HP 1) 8) kpa 139/ / /114 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 44

45 Tekniska data/allmänt Aggregat med extra låg ljudnivå (K/SL) Utförande med tubpanneförångare (T) NX/K/SL Vätskekylaggregat typ 0614T 0714T 0814T 0914T Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 48,9 59,8 65,7 76,0 EER 3,49 3,26 3,50 3,42 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 56,8 71,3 78,7 90,3 EER 2,79 2,51 2,71 2,66 ESEER 3) 4,18 4,24 4,19 4,20 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutning in DN80 DN80 DN80 DN80 Köldbäraranslutning ut DN80 DN80 DN80 DN80 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,23 10,55 12,46 14,08 Köldbärartryckfall 1) kpa 39,1 51,1 88,9 78,1 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 0,9 Luftflöde m³/s 13,2 13,2 20,3 19,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 11,0 11,0 15,1 15,8 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 85/116 53/85 32/14 38/70 Tillgängligt tryck KB*HP 1) 7) kpa 188/ / / /136 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 82/112 48/80 25/8 29/61 Tillgängligt tryck KB*HP 1) 8) kpa 184/ / / /128 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 45

46 Tekniska data/allmänt Aggregat med extra låg ljudnivå (K/SL) Utförande med tubpanneförångare (T) NX/K/SL Vätskekylaggregat typ 1014T 1114T 1214T Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 88,8 93,8 103 EER 3,23 3,40 3,28 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 2,51 2,68 2,58 ESEER 3) 4,07 4,17 4,10 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 39,6 86,0 86,0 Köldbäraranslutning in DN80 DN100 DN100 Köldbäraranslutning ut DN80 DN100 DN100 Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 15,53 17,28 18,31 Köldbärartryckfall 1) kpa 95,0 63,8 71,6 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 Luftflöde m³/s 19,8 27,1 27,1 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 15,8 20,5 20,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 46/38 64/57 43/96 Tillgängligt tryck KB*HP 1) 7) kpa 144/ / /142 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 36/27 53/46 30/83 Tillgängligt tryck KB*HP 1) 8) kpa 134/ / /129 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se kapitel Tekniska data/ljud Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se sidan 47 för förklaring av noterna 1) till 9). 46

47 Tekniska data/allmänt 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35%, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Utan pumpar/med pumpar (tillval). 5) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 6) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna data gäller med det interna tryckfallet i aggregatet och bufferttanken avdraget. 9) Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 47

48 Tekniska data/arbetsområden Flöden Utförande med plattvärmeväxlarförångare (P) Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s NX/K/*0152P 1,11 3,39 NX/K/*0182P 1,28 3,69 NX/K/*0202P 1,50 3,69 NX/K/*0252P 1,69 4,83 NX/K/*0262P 1,89 4,83 NX/K/*0302P 2,25 4,83 NX/K/*0352P 2,58 6,11 NX/K/*0402P 3,00 8,67 NX/K/*0452P 3,36 9,75 NX/K/*0502P 3,75 10,86 NX/K/*0552P 4,25 10,86 NX/K/*0602P 4,89 10,86 NX/K/*0614P 4,86 13,17 NX/K/*0702P 5,61 11,94 NX/K/*0714P 5,75 15,50 NX/K/*0814P 6,39 17,22 NX/K/*0914P 7,36 17,22 NX/K/*1014P 8,58 19,11 NX/K/*1114P 9,17 19,11 NX/K/*1214P 9,69 19,11 Utförande med tubpanneförångare (T) NX/K/*0614T 4,86 13,17 NX/K/*0714T 5,75 15,50 NX/K/*0814T 6,39 17,22 NX/K/*0914T 7,36 17,22 NX/K/*1014T 8,58 19,11 NX/K/*1114T 9,17 19,11 NX/K/*1214T 9,69 19,11 48

49 Tekniska data/arbetsområden Ute- och köldbärartemperaturer/standardfläktar Vindskyddade lägen 1) Kondenseringsregulator typ DP (standardutrustning) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DP: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens (standardutrustning för aggregat med normal ljudnivå (K) storlekar och aggregat med normal ljudnivå (K) storlekar ). Kondenseringsregulator typ DVV (standardutrustning/tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV: Finns i två olika utföranden. För aggregat med normal ljudnivå (K) storlekar sker styrningen av kondenseringstrycket genom tyristorstyrning av kondensorfläktarnas varvtal (standardutrustning). För aggregat med normal ljudnivå (K) storlekar (tillval), för aggregat med normal ljudnivå (K) storlekar (tillval) och för aggregat med låg ljudnivå (K/LN) och extra låg ljudnivå (K/SL) (standardutrustning) storlekar sker styrningen av kondenseringstrycket genom parallell styrning av kondensorfläktarnas varvtal i tre steg (tillval). 1) OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning (max. 0,5 m/s). 49

50 Tekniska data/arbetsområden Ute- och köldbärartemperaturer/standardfläktar Vindskyddade lägen 1) Kondenseringsregulator typ DVVF (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (tillval). Kondenseringsregulator typ DVV2F (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal (tillval). 1) OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning (max. 0,5 m/s). 50

51 Tekniska data/arbetsområden Ute- och köldbärartemperaturer/standardfläktar Vindskyddade lägen 1) Kondenseringsregulator typ DVVF + TCE + VM (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (tillval). TCE: Elektronisk/-a expansionsventil/-er (tillval). VM: Magnetventil/-er i vätskeledningen/-arna (tillval). Kondenseringsregulator typ DVV2F + TCE + VM (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal (tillval). TCE: Elektronisk/-a expansionsventil/-er (tillval). VM: Magnetventil/-er i vätskeledningen/-arna (tillval). 1) OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning (max. 0,5 m/s). 51

52 Tekniska data/arbetsområden Ute- och köldbärartemperaturer/standardfläktar Vindutsatta lägen 1) Kondenseringsregulator typ DVVF + DBA + TCE + VM (tillval) 2) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (tillval). DBA: Styrning på köldmediesidan (blockering av kondensorytan) (tillval). TCE: Elektronisk/-a expansionsventil/-er (tillval). VM: Magnetventil/-er i vätskeledningen/-arna (tillval). 1) Gäller normala vindstyrkor. 2) Aggregat med inbyggd/-a pump/-ar skall även vara utrustade med värmeslinga för aggregatets pump/-ar och köldbärarledningar. Aggregat med inbyggd/-a pump/-ar och bufferttank skall vara utrustade med värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar. 52

53 Tekniska data/arbetsområden Ute- och köldbärartemperaturer/ec-fläktar 1) Vindskyddade lägen 2) Steglös styrning av EC-fläktarnas varvtal (standard) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] Steglös styrning av EC-fläktarnas varvtal (standard) + TCE + VM (tillval) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] TCE: Elektronisk/-a expansionsventil/-er (tillval). VM: Magnetventil/-er i vätskeledningen/-arna (tillval). 1) Styrning av kondenseringstrycket sker genom steglös styrning av EC-fläktarnas varvtal. 2) OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning (max. 0,5 m/s). 53

54 Tekniska data/arbetsområden Ute- och köldbärartemperaturer/ec-fläktar 1) Vindutsatta lägen 2) Steglös styrning av EC-fläktarnas varvtal (standard) + TCE + VM + kondenseringsregulator typ DBA (tillval) 3) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DBA: Styrning på köldmediesidan (blockering av kondensorytan) (tillval). TCE: Elektronisk/-a expansionsventil/-er (tillval). VM: Magnetventil/-er i vätskeledningen/-arna (tillval). 1) Styrning av kondenseringstrycket sker genom steglös styrning av EC-fläktarnas varvtal. 2) Gäller normala vindstyrkor. 3) Aggregat med inbyggd/-a pump/-ar skall även vara utrustade med värmeslinga för aggregatets pump/-ar och köldbärarledningar. Aggregat med inbyggd/-a pump/-ar och bufferttank skall vara utrustade med värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar. 54

55 Tekniska data/arbetsområden Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. Alla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregattyper. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Miljö Aggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Typ av batteri och lämplighet Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Kopparrör med kopparlameller Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktnings Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 55

56 Tekniska data/arbetsområden Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 56

57 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 12 Langlier mättnadsindex LSI -0,4 0,4 13 Konduktivitet μs/cm Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. Rad 12 Ett LSI under -0,5 tenderar att upplösa fast CaCO 3 (korrosionsrisk) medan ett LSI över 0,5 tenderar att bilda fast CaCO 3 (skalbildning). Rad 13 En konduktivitet högre än angivet värde förorsakar korrosion. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 57

58 Tekniska data/el Aggregat med normal ljudnivå (K) Utförande med plattvärmeväxlarförångare (P) Vätskekylaggregat typ NX/K 0152P 0182P 0202P 0252P 0262P 0302P 0352P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+N+PE/50 Märkeffekt kw NX/K P 17,9 20,6 24,1 27,0 30,3 35,3 40,9 NX/K P/KB*LP/* 28,1 31,4 36,4 42,4 NX/K P/KB*HP/* 30,0 33,3 38,3 43,1 Märkström A NX/K P 31,1 37,6 44,6 47,3 52,9 66,6 73,1 NX/K P/KB*LP/* 50,5 56,1 69,8 76,8 NX/K P/KB*HP/* 53,4 59,0 72,7 77,6 Startström A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Startström/mjukstart 2) A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Max. kabelarea (Cu) mm² NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Rek. avsäkring A(t) NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Vätskekylaggregat typ NX/K 0402P 0452P 0502P 0552P 0602P 0702P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K P 49,0 54,1 59,2 67,5 77,8 91,8 NX/K P/KB*LP/* 50,5 55,6 60,7 69,0 80,0 94,8 NX/K P/KB*HP/* 51,2 57,1 62,2 70,5 80,8 95,8 Märkström A NX/K P 80,7 88,8 96, NX/K P/KB*LP/* 84,4 92, NX/K P/KB*HP/* 85,2 94, Startström A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Startström/mjukstart 2) A NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Max. kabelarea (Cu) mm² NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* Rek. avsäkring A(t) NX/K P NX/K P/KB*LP/* NX/K P/KB*HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 58

59 Tekniska data/el Aggregat med normal ljudnivå (K) Utförande med plattvärmeväxlarförångare (P) Vätskekylaggregat typ NX/K 0614P 0714P 0814P 0914P 1014P 1114P 1214P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K P 76,8 90, NX/K P/KB1LP/* 79,0 92, NX/K P/KB1HP/* 80,8 94, NX/K P/KB2LP/* 79,8 93, NX/K P/KB2HP/* 80,8 94, Märkström A NX/K P NX/K P/KB1LP/* NX/K P/KB1HP/* NX/K P/KB2LP/* NX/K P/KB2HP/* Startström A NX/K P NX/K P/KB1LP/* NX/K P/KB1HP/* NX/K P/KB2LP/* NX/K P/KB2HP/* Startström/mjukstart 2) A NX/K P NX/K P/KB1LP/* NX/K P/KB1HP/* NX/K P/KB2LP/* NX/K P/KB2HP/* Max. kabelarea (Cu) mm² NX/K P NX/K P/KB1LP/* NX/K P/KB1HP/* NX/K P/KB2LP/* NX/K P/KB2HP/* Rek. avsäkring A(t) NX/K P NX/K P/KB1LP/* NX/K P/KB1HP/* NX/K P/KB2LP/* NX/K P/KB2HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 59

60 Tekniska data/el Aggregat med normal ljudnivå (K) Utförande med tubpanneförångare (T) Vätskekylaggregat typ NX/K 0614T 0714T 0814T 0914T 1014T 1114T 1214T Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K T 76,8 90, NX/K T/KB1LP/* 79,0 92, NX/K T/KB1HP/* 80,8 94, NX/K T/KB2LP/* 79,8 93, NX/K T/KB1HP/* 80,8 94, Märkström A NX/K T NX/K T/KB1LP/* NX/K T/KB1HP/* NX/K T/KB2LP/* NX/K T/KB1HP/* Startström A NX/K T NX/K T/KB1LP/* NX/K T/KB1HP/* NX/K T/KB2LP/* NX/K T/KB1HP/* Startström/mjukstart 2) A NX/K T NX/K T/KB1LP/* NX/K T/KB1HP/* NX/K T/KB2LP/* NX/K T/KB1HP/* Max. kabelarea (Cu) mm² NX/K T NX/K T/KB1LP/* NX/K T/KB1HP/* NX/K T/KB2LP/* NX/K T/KB1HP/* Rek. avsäkring A(t) NX/K T NX/K T/KB1LP/* NX/K T/KB1HP/* NX/K T/KB2LP/* NX/K T/KB1HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 60

61 Tekniska data/el Aggregat med låg ljudnivå (K/LN) Utförande med plattvärmeväxlarförångare (P) Vätskekylaggregat typ NX/K/LN 0152P 0182P 0202P 0252P 0262P 0302P 0352P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+N+PE/50 Märkeffekt kw NX/K/LN P 17,8 20,5 24,1 27,0 30,3 34,8 43,4 NX/K/LN P/KB*LP/* 28,1 31,4 35,9 44,9 NX/K/LN P/KB*HP/* 30,0 33,3 37,8 45,6 Märkström A NX/K/LN P 30,4 36,8 44,6 46,7 52,4 63,8 74,3 NX/K/LN P/KB*LP/* 49,9 55,6 67,0 78,0 NX/K/LN P/KB*HP/* 52,8 58,5 69,9 78,8 Startström A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Startström/mjukstart 2) A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Max. kabelarea (Cu) mm² NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Rek. avsäkring A(t) NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Vätskekylaggregat typ NX/K/LN 0402P 0452P 0502P 0552P 0602P 0702P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K/LN P 49,0 53,9 59,0 67,3 77,8 91,8 NX/K/LN P/KB*LP/* 50,5 55,4 60,5 68,8 80,0 94,8 NX/K/LN P/KB*HP/* 51,2 56,9 62,0 70,3 80,8 95,8 Märkström A NX/K/LN P 80,7 88,6 96, NX/K/LN P/KB*LP/* 84,4 92, NX/K/LN P/KB*HP/* 85,2 94, Startström A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Startström/mjukstart 2) A NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Max. kabelarea (Cu) mm² NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* Rek. avsäkring A(t) NX/K/LN P NX/K/LN P/KB*LP/* NX/K/LN P/KB*HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 61

62 Tekniska data/el Aggregat med låg ljudnivå (K/LN) Utförande med plattvärmeväxlarförångare (P) Vätskekylaggregat typ NX/K/LN 0614P 0714P 0814P 0914P 1014P 1114P 1214P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K/LN P 76,8 90, NX/K/LN P/KB1LP/* 79,0 92, NX/K/LN P/KB1HP/* 80,8 94, NX/K/LN P/KB2LP/* 79,8 93, NX/K/LN P/KB2HP/* 80,8 94, Märkström A NX/K/LN P NX/K/LN P/KB1LP/* NX/K/LN P/KB1HP/* NX/K/LN P/KB2LP/* NX/K/LN P/KB2HP/* Startström A NX/K/LN P NX/K/LN P/KB1LP/* NX/K/LN P/KB1HP/* NX/K/LN P/KB2LP/* NX/K/LN P/KB2HP/* Startström/mjukstart 2) A NX/K/LN P NX/K/LN P/KB1LP/* NX/K/LN P/KB1HP/* NX/K/LN P/KB2LP/* NX/K/LN P/KB2HP/* Max. kabelarea (Cu) mm² NX/K/LN P NX/K/LN P/KB1LP/* NX/K/LN P/KB1HP/* NX/K/LN P/KB2LP/* NX/K/LN P/KB2HP/* Rek. avsäkring A(t) NX/K/LN P NX/K/LN P/KB1LP/* NX/K/LN P/KB1HP/* NX/K/LN P/KB2LP/* NX/K/LN P/KB2HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 62

63 Tekniska data/el Aggregat med låg ljudnivå (K/LN) Utförande med tubpanneförångare (T) Vätskekylaggregat typ NX/K/LN 0614T 0714T 0814T 0914T 1014T 1114T 1214T Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K/LN T 76,8 90, NX/K/LN T/KB1LP/* 79,0 92, NX/K/LN T/KB1HP/* 80,8 94, NX/K/LN T/KB2LP/* 79,8 93, NX/K/LN T/KB2HP/* 80,8 94, Märkström A NX/K/LN T NX/K/LN T/KB1LP/* NX/K/LN T/KB1HP/* NX/K/LN T/KB2LP/* NX/K/LN T/KB2HP/* Startström A NX/K/LN T NX/K/LN T/KB1LP/* NX/K/LN T/KB1HP/* NX/K/LN T/KB2LP/* NX/K/LN T/KB2HP/* Startström/mjukstart 2) A NX/K/LN T NX/K/LN T/KB1LP/* NX/K/LN T/KB1HP/* NX/K/LN T/KB2LP/* NX/K/LN T/KB2HP/* Max. kabelarea (Cu) mm² NX/K/LN T NX/K/LN T/KB1LP/* NX/K/LN T/KB1HP/* NX/K/LN T/KB2LP/* NX/K/LN T/KB2HP/* Rek. avsäkring A(t) NX/K/LN T NX/K/LN T/KB1LP/* NX/K/LN T/KB1HP/* NX/K/LN T/KB2LP/* NX/K/LN T/KB2HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 63

64 Tekniska data/el Aggregat med extra låg ljudnivå (K/SL) Utförande med plattvärmeväxlarförångare (P) Vätskekylaggregat typ NX/K/SL 0152P 0182P 0202P 0252P 0262P 0302P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+N+PE/50 400/3+PE/50 Märkeffekt kw NX/K/SL P 18,1 20,8 24,1 28,4 31,7 36,2 NX/K/SL P/KB*LP/* 32,8 37,3 NX/K/SL P/KB*HP/* 34,7 39,2 Märkström A NX/K/SL P 31,6 38,1 44,0 50,7 56,3 67,8 NX/K/SL P/KB*LP/* 59,5 71,0 NX/K/SL P/KB*HP/* 62,4 73,9 Startström A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Startström/mjukstart 2) A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Max. kabelarea (Cu) mm² NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Rek. avsäkring A(t) NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Vätskekylaggregat typ NX/K/SL 0352P 0402P 0452P 0502P 0552P 0602P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K/SL P 41,8 47,9 53,7 58,8 67,1 75,4 NX/K/SL P/KB*LP/* 43,3 48,9 55,2 60,3 68,6 77,6 NX/K/SL P/KB*HP/* 44,0 49,6 56,7 61,8 70,1 78,4 Märkström A NX/K/SL P 71,1 77,5 92, NX/K/SL P/KB*LP/* 74,8 81,2 96, NX/K/SL P/KB*HP/* 75,6 82,0 98, Startström A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Startström/mjukstart 2) A NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Max. kabelarea (Cu) mm² NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* Rek. avsäkring A(t) NX/K/SL P NX/K/SL P/KB*LP/* NX/K/SL P/KB*HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 64

65 Tekniska data/el Aggregat med extra låg ljudnivå (K/SL) Utförande med plattvärmeväxlarförångare (P) Vätskekylaggregat typ NX/K/SL 0614P 0714P 0814P 0914P 1014P 1114P 1214P Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K/SL P 73,6 87, NX/K/SL P/KB1LP/* 75,8 89, NX/K/SL P/KB1HP/* 77,6 91, NX/K/SL P/KB2LP/* 76,6 90, NX/K/SL P/KB2HP/* 77,6 91, Märkström A NX/K/SL P NX/K/SL P/KB1LP/* NX/K/SL P/KB1HP/* NX/K/SL P/KB2LP/* NX/K/SL P/KB2HP/* Startström A NX/K/SL P NX/K/SL P/KB1LP/* NX/K/SL P/KB1HP/* NX/K/SL P/KB2LP/* NX/K/SL P/KB2HP/* Startström/mjukstart 2) A NX/K/SL P NX/K/SL P/KB1LP/* NX/K/SL P/KB1HP/* NX/K/SL P/KB2LP/* NX/K/SL P/KB2HP/* Max. kabelarea (Cu) mm² NX/K/SL P NX/K/SL P/KB1LP/* NX/K/SL P/KB1HP/* NX/K/SL P/KB2LP/* NX/K/SL P/KB2HP/* Rek. avsäkring A(t) NX/K/SL P NX/K/SL P/KB1LP/* NX/K/SL P/KB1HP/* NX/K/SL P/KB2LP/* NX/K/SL P/KB2HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 65

66 Tekniska data/el Aggregat med extra låg ljudnivå (K/SL) Utförande med tubpanneförångare (T) Vätskekylaggregat typ NX/K/SL 0614T 0714T 0814T 0914T 1014T 1114T 1214T Eldata 1) Konfiguration Anslutningsspänning V Alla 400/3+PE/50 Märkeffekt kw NX/K/SL T 73,6 87, NX/K/SL T/KB1LP/* 75,8 89, NX/K/SL T/KB1HP/* 77,6 91, NX/K/SL T/KB2LP/* 76,6 90, NX/K/SL T/KB2HP/* 77,6 91, Märkström A NX/K/SL T NX/K/SL T/KB1LP/* NX/K/SL T/KB1HP/* NX/K/SL T/KB2LP/* NX/K/SL T/KB2HP/* Startström A NX/K/SL T NX/K/SL T/KB1LP/* NX/K/SL T/KB1HP/* NX/K/SL T/KB2LP/* NX/K/SL T/KB2HP/* Startström/mjukstart 2) A NX/K/SL T NX/K/SL T/KB1LP/* NX/K/SL T/KB1HP/* NX/K/SL T/KB2LP/* NX/K/SL T/KB2HP/* Max. kabelarea (Cu) mm² NX/K/SL T NX/K/SL T/KB1LP/* NX/K/SL T/KB1HP/* NX/K/SL T/KB2LP/* NX/K/SL T/KB2HP/* Rek. avsäkring A(t) NX/K/SL T NX/K/SL T/KB1LP/* NX/K/SL T/KB1HP/* NX/K/SL T/KB2LP/* NX/K/SL T/KB2HP/* ) Se även elscheman för aktuellt aggregat. 2) Tillval. 66

67 Tekniska data/ljud Aggregat med normal ljudnivå (K) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K P NX/K P NX/K0302P NX/K0352P NX/K P NX/K0552P NX/K P NX/K * NX/K0814* NX/K0914* NX/K * Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K P NX/K P NX/K0302P NX/K0352P NX/K P NX/K0552P NX/K P NX/K * NX/K0814* NX/K0914* NX/K * Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 67

68 Tekniska data/ljud Aggregat med låg ljudnivå (K/LN) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K/LN P NX/K/LN P NX/K/LN P NX/K/LN P NX/K/LN P NX/K/LN * NX/K/LN0814* NX/K/LN0914* NX/K/LN * NX/K/LN1214* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K/LN P NX/K/LN P NX/K/LN P NX/K/LN P NX/K/LN P NX/K/LN * NX/K/LN0814* NX/K/LN0914* NX/K/LN * NX/K/LN1214* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 68

69 Tekniska data/ljud Aggregat med extra låg ljudnivå (K/SL) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K/SL0202P NX/K/SL0302P NX/K/SL0352P NX/K/SL0402P NX/K/SL P NX/K/SL P NX/K/SL0702P NX/K/SL0614* NX/K/SL * NX/K/SL * NX/K/SL * Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K/SL0202P NX/K/SL0302P NX/K/SL0352P NX/K/SL0402P NX/K/SL P NX/K/SL P NX/K/SL0702P NX/K/SL0614* NX/K/SL * NX/K/SL * NX/K/SL * Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 69

70 Tekniska data/mått och vikter Aggregat med normal ljudnivå (K) Storlekar Vätskekylaggregat NX/K typ Konfiguration 0152P 0182P 0202P 0252P 0262P Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P NX/K P/KB1*P NX/K P/KB2*P Kontakta vår kundtjänst NX/K P/KB1*P/T NX/K P/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K typ Konfiguration 0302P 0352P 0402P 0452P Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P NX/K P/KB1*P NX/K P/KB2*P Kontakta vår kundtjänst NX/K P/KB1*P/T NX/K P/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K typ Konfiguration 0502P 0552P 0602P 0702P Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P NX/K P/KB1*P NX/K P/KB2*P Kontakta vår kundtjänst NX/K P/KB1*P/T NX/K P/KB2*P/T Kontakta vår kundtjänst C1 C ) Erforderligt utrymme för service Alla mått i mm ) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

71 Tekniska data/mått och vikter Aggregat med normal ljudnivå (K) Storlekar Vätskekylaggregat NX/K typ Konfiguration 0614* 0714* 0814* 0914* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P NX/K P/KB1*P NX/K P/KB2*P Kontakta vår kundtjänst NX/K P/KB1*P/T NX/K P/KB2*P/T Kontakta vår kundtjänst NX/K T NX/K T/KB1*P NX/K T/KB2*P Kontakta vår kundtjänst NX/K T/KB1*P/T NX/K T/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K typ Konfiguration 1014* 1114* 1214* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P NX/K P/KB1*P NX/K P/KB2*P Kontakta vår kundtjänst NX/K P/KB1*P/T NX/K P/KB2*P/T Kontakta vår kundtjänst NX/K T NX/K T/KB1*P NX/K T/KB2*P Kontakta vår kundtjänst NX/K T/KB1*P/T NX/K T/KB2*P/T Kontakta vår kundtjänst C1 C2 C3 C ) 1500 Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

72 Tekniska data/mått och vikter Aggregat med låg ljudnivå (K/LN) Storlekar Vätskekylaggregat NX/K/LN typ Konfiguration 0152P 0182P 0202P 0252P 0262P Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P NX/K/LN P/KB1*P NX/K/LN P/KB2*P Kontakta vår kundtjänst NX/K/LN P/KB1*P/T NX/K/LN P/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K/LN typ Konfiguration 0302P 0352P 0402P 0452P Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P NX/K/LN P/KB1*P NX/K/LN P/KB2*P Kontakta vår kundtjänst NX/K/LN P/KB1*P/T NX/K/LN P/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K/LN typ Konfiguration 0502P 0552P 0602P 0702P Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P NX/K/LN P/KB1*P NX/K/LN P/KB2*P Kontakta vår kundtjänst NX/K/LN P/KB1*P/T NX/K/LN P/KB2*P/T Kontakta vår kundtjänst C1 C ) Erforderligt utrymme för service Alla mått i mm ) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

73 Tekniska data/mått och vikter Aggregat med låg ljudnivå (K/LN) Storlekar Vätskekylaggregat NX/K/LN typ Konfiguration 0614* 0714* 0814* 0914* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P NX/K/LN P/KB1*P NX/K/LN P/KB2*P Kontakta vår kundtjänst NX/K/LN P/KB1*P/T NX/K/LN P/KB2*P/T Kontakta vår kundtjänst NX/K/LN T NX/K/LN T/KB1*P NX/K/LN T/KB2*P Kontakta vår kundtjänst NX/K/LN T/KB1*P/T NX/K/LN T/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K/LN typ Konfiguration 1014* 1114* 1214* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P NX/K/LN P/KB1*P NX/K/LN P/KB2*P Kontakta vår kundtjänst NX/K/LN P/KB1*P/T NX/K/LN P/KB2*P/T Kontakta vår kundtjänst NX/K/LN T NX/K/LN T/KB1*P NX/K/LN T/KB2*P Kontakta vår kundtjänst NX/K/LN T/KB1*P/T NX/K/LN T/KB2*P/T Kontakta vår kundtjänst C1 C2 C3 C ) 1500 Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

74 Tekniska data/mått och vikter Aggregat med extra låg ljudnivå (K/SL) Storlekar Vätskekylaggregat NX/K/SL typ Konfiguration 0152P 0182P 0202P 0252P 0262P 0302P Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P NX/K/SL P/KB1*P NX/K/SL P/KB2*P Kontakta vår kundtjänst NX/K/SL P/KB1*P/T NX/K/SL P/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K/SL typ Konfiguration 0352P 0402P 0452P 0502P 0552P 0602P Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P NX/K/SL P/KB1*P NX/K/SL P/KB2*P Kontakta vår kundtjänst NX/K/SL P/KB1*P/T NX/K/SL P/KB2*P/T Kontakta vår kundtjänst C1 C ) Erforderligt utrymme för service Alla mått i mm ) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

75 Tekniska data/mått och vikter Aggregat med extra låg ljudnivå (K/SL) Storlekar Vätskekylaggregat NX/K/SL typ Konfiguration 0614* 0714* 0814* 0914* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P NX/K/SL P/KB1*P NX/K/SL P/KB2*P Kontakta vår kundtjänst NX/K/SL P/KB1*P/T NX/K/SL P/KB2*P/T Kontakta vår kundtjänst NX/K/SL T NX/K/SL T/KB1*P NX/K/SL T/KB2*P Kontakta vår kundtjänst NX/K/SL T/KB1*P/T NX/K/SL T/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K/SL typ Konfiguration 1014* 1114* 1214* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P NX/K/SL P/KB1*P NX/K/SL P/KB2*P Kontakta vår kundtjänst NX/K/SL P/KB1*P/T NX/K/SL P/KB2*P/T Kontakta vår kundtjänst NX/K/SL T NX/K/SL T/KB1*P NX/K/SL T/KB2*P Kontakta vår kundtjänst NX/K/SL T/KB1*P/T NX/K/SL T/KB2*P/T Kontakta vår kundtjänst C1 C2 C3 C ) 1500 Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

76 Alternativ och tillval Ramverk och hölje Benämning/beskrivning Galler som förhindrar tillträde till utrymmet under kondensorn [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Extra invändig ljudisolering av kompressorutrymmet Aggregat med normal ljudnivå (K), storlekar Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Kylutrustning/allmänt Benämning/beskrivning För aggregat typ/storlek Noteringar Avstängningsventil i sugledningen/-arna Alla Avstängningsventil i hetgasledningen/-arna Alla Låg- och högtrycksmanometrar i sug- och hetgasledningarna Alla Fortsättning nästa sida 76

77 Alternativ och tillval Kylutrustning/allmänt Benämning/beskrivning För aggregat typ/storlek Noteringar Dubbla säkerhetsventiler med växelventilställ på hög- och lågtryckssidorna [istället för enkla] Magnetventil i vätskeledningarna Aggregat med termostatiska expansionsventiler, storlekar Elektronisk/-a expansionsventil/-er [i stället för termostatisk/-a expansionsventil/-er] plus magnetventil/-er i vätskeledningen/-arna + Aggregat med normal ljudnivå (K) och standardfläktar, storlekar , aggregat med låg ljudnivå (K/LN) och standardfläktar, storlekar och aggregat med extra låg ljudnivå (K/SL) och standardfläktar, storlekar Dessa aggregat, om de utrustas med elektronisk/-a expansionsventil/-er, skall även vara utrustade med magnetventil i vätskeledningen/-arna och minimum kondenseringsregulator typ DVV (ingår). Elektronisk/-a expansionsventil/-er [i stället för termostatisk/-a expansionsventil/-er] plus magnetventil/-er i vätskeledningen/-arna plus kondenseringsregulator typ DVV + + DVV Aggregat med normal ljudnivå (K) och standardfläktar, storlekar och Dessa aggregat, om de utrustas med elektronisk/-a expansionsventil/-er, skall även vara utrustade med magnetventil i vätskeledningen/-arna och minimum kondenseringsregulator typ DVV. Extra isolering av förångaren [erfordras vid låga köldbärartemperaturer] Gavelskyddsplåtar för kondensorbatterierna [rekommenderat tillval] Aggregat med normal ljudnivå (K), storlekar Fortsättning nästa sida 77

78 Alternativ och tillval Kylutrustning/allmänt EC-fläktar i stället för standardfläktar Benämning/beskrivning För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Värmeåtervinning med hetgasvärmeväxlare (tillval) Värmeåtervinning med värmeåtervinningskondensor (alternativt utförande) Alla Alla Möjliggör återvinning av kompressorns överhettningsvärme (ca 20 % av den totala kondensorvärmen). Den återvunna värmen kan t.ex. användas för uppvärmning av tappvarmvatten. Kontakta vår kundtjänst för ytterligare information. Möjliggör återvinning av 100 % av kondensorvärmen. Kontakta vår kundtjänst för ytterligare information. Kylutrustning/kondensorbatterier Benämning/beskrivning Elektrolytisk epoxipolymerbeläggning av kondensorbatterierna (mikrokanalbatterier) [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kondensorbatterier utförda i kopparrör med aluminiumlameller i stället för mikrokanalbatterier Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Fortsättning nästa sida 78

79 Alternativ och tillval Kylutrustning/kondensorbatterier Benämning/beskrivning Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg i stället för mikrokanalbatterier För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver i stället för mikrokanalbatterier Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kondensorbatterier utförda i kopparrör med kopparlameller i stället för mikrokanalbatterier Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kylutrustning/kondenseringsreglering för aggregat med standardfläktar Benämning/beskrivning Kondenseringsregulator på luftsidan för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) typ DVV för drift vid utetemperaturer ner till -10 C För aggregat typ/storlek Noteringar Aggregat med normal ljudnivå (K), storlekar och Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Fortsättning nästa sida 79

80 Alternativ och tillval Kylutrustning/kondenseringsreglering för aggregat med standardfläktar Benämning/beskrivning För aggregat typ/storlek Noteringar Kondenseringsregulator på luftsidan för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) typ DVVF [eller DDV2F] för drift vid utetemperaturer ner till -10 C Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Kondenseringsreglering för aggregat med standardfläktar i vindskyddat läge (max. 0,5 m/s) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF [eller DDV2F] plus elektronisk expansionsventil och magnetventil i vätskeledningen/-arna Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Kondenseringsreglering för aggregat med standardfläktar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningen/-arna Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Kondenseringsreglering för aggregat med standardfläktar och inbyggd/ -a pump/-ar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningen/-arna plus värmeslinga för aggregatets pump/-ar och interna köldbärarledningar Aggregat med standardfläktar och inbyggd/-a pump/-ar Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Fortsättning nästa sida 80

81 Alternativ och tillval Kylutrustning/kondenseringsreglering för aggregat med standardfläktar Benämning/beskrivning Kondenseringsreglering för aggregat med standardfläktar och inbyggd/ -a pump/-ar och bufferttank i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil och magnetventil i vätskeledningarna plus värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar För aggregat typ/storlek Noteringar Aggregat med standardfläktar och inbyggd/-a pump/-ar och bufferttank Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Kylutrustning/kondenseringsreglering för aggregat med EC-fläktar Benämning/beskrivning Kondenseringsreglering för aggregat med EC-fläktar i vindskyddat läge (max. 0,5 m/s) för drift ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningen/-arna För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Kondenseringsreglering för aggregat med EC-fläktar i vindutsatt läge (normala vindstyrkor) för drift ner till -20 C inkl. kondenseringsregulator på köldmediesidan typ DBA, elektronisk expansionsventil och magnetventil i vätskeledningen/-arna Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Fortsättning nästa sida 81

82 Alternativ och tillval Kylutrustning/kondenseringsreglering för aggregat med EC-fläktar Benämning/beskrivning Kondenseringsreglering för aggregat med EC-fläktar och inbyggd/-a pump/-ar i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningen plus värmeslinga för aggregatets pump/-ar och interna köldbärarledningar För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Kondenseringsreglering för aggregat med EC-fläktar och inbyggd/-a pump/-ar och bufferttank i vindutsatt läge (normala vindstyrkor) för drift vid utetemperaturer ner till -20 C inkl. elektronisk expansionsventil och magnetventil i vätskeledningen plus värmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Ute- och köldbärartemperaturer. Köldbärarutrustning/allmänt Benämning/beskrivning För aggregat typ/storlek Noteringar Elvärmeslinga för aggregatets pump/-ar och interna köldbärarledningar Aggregat med tillvalet pumppaket Elvärmeslinga för aggregatets pump/-ar, bufferttank och interna köldbärarledningar Aggregat med tillvalet pump-/bufferttankpaket Fortsättning nästa sida 82

83 Alternativ och tillval Köldbärarutrustning/allmänt Benämning/beskrivning Gummikompensatorer med gängade anslutningar (bipackade) [rekommenderat tillval] För aggregat typ/storlek Noteringar Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Gummikompensatorer med flänsar i vitkromerat stål (bipackade) [rekommenderat tillval] Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) Kontakta vår kundtjänst. Längdbegränsare för flänsade gummikompensatorer (bipackade) Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Vacuumstödring för flänsade gummikompensatorer (bipackade) Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer.... Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Silsatser. Fortsättning nästa sida 83

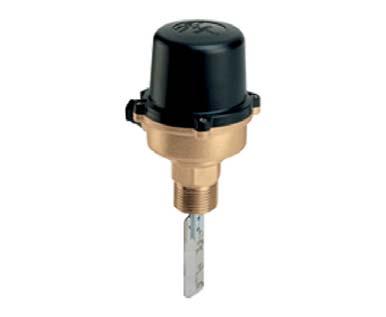

84 Alternativ och tillval Köldbärarutrustning/allmänt Benämning/beskrivning Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Blandningskärl Alla Se vidare kapitel Tillval/detaljer, rubrik Blandningskärl. Köldbärarutrustning/pumppaket Benämning/beskrivning Pumppaket typ KB1LP med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering NORMAL TRYCK- UPPSÄTTNING För aggregat typ/storlek Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Noteringar Se Beteckningsnyckel på sidan 2. Pumppaket typ KB1HP med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering HÖG TRYCK- UPPSÄTTNING Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Se Beteckningsnyckel på sidan 2. Fortsättning nästa sida 84

85 Alternativ och tillval Köldbärarutrustning/pumppaket Benämning/beskrivning Pumppaket typ KB2LP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering NORMAL TRYCK- UPPSÄTTNING För aggregat typ/storlek Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Noteringar Se Beteckningsnyckel på sidan 2. Pumppaket typ KB2HP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering HÖG TRYCK- UPPSÄTTNING Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Se Beteckningsnyckel på sidan 2. Pump-/bufferttankpaket typ KB1LP/T med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering NORMAL TRYCK- UPPSÄTTNING Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Se Beteckningsnyckel på sidan 2. 85

86 Alternativ och tillval Köldbärarutrustning/pump- och bufferttankpaket Benämning/beskrivning Pump-/bufferttankpaket typ KB1HP/T med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering HÖG TRYCKUPP- SÄTTNING För aggregat typ/storlek Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Noteringar Se Beteckningsnyckel på sidan 2. Pump-/bufferttankpaket typ KB2LP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering NORMAL TRYCK- UPPSÄTTNING Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Se Beteckningsnyckel på sidan 2. Pump-/bufferttankpaket typ KB2HP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering HÖG TRYCK- UPPSÄTTNING Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Se Beteckningsnyckel på sidan 2. 86

87 Alternativ och tillval Mikroprocessor Benämning/beskrivning Låsbar lucka över manöverpanelen [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Mikroprocessorpanel för separat montering (max. 200 m ledning) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 500 m ledning) (bipackad) Alla Börvärdesförskjutning från extern analog signal (4 20 ma) och kyleffektbegränsning från extern kontakt Börvärdesval (dubbla börvärden) från extern kontakt Kyleffektbegränsning från extern kontakt Seriellt kort för BACnet (IP) Aggregat med normal ljudnivå (K), storlekar , aggregat med låg ljudnivå (K/LN), storlekar och aggregat med extra låg ljudnivå (K/SL), storlekar Seriellt kort för BACnet (RS485) Alla Seriellt kort för LonWorks (FTT-10A) Alla Fortsättning nästa sida 87

88 Alternativ och tillval Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Seriellt kort för Modbus (RS485) Alla Elutrustning Benämning/beskrivning Automatsäkringar/effektbrytare [i stället för skruv-/knivsäkringar] För aggregat typ/storlek Noteringar Mjukstartsutrustning Alla Fasföljdsvakt Alla Faskompensering av kompressorerna Alla Kan ej kombineras med mjukstartsutrustning Fortsättning nästa sida 88

89 Alternativ och tillval Elutrustning Benämning/beskrivning Plintar för extern driftindikering av kompressorerna För aggregat typ/storlek Noteringar Alla Partmärkning

90 Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. Flödesvakter Typ Typ SF-1K För storlekar och För storlekar För ytterligare information se separat Produktinformation för respektive typ. 90

91 Alternativ och tillval/detaljer Gummikompensatorer med unionskoppling och invändig gänganslutning Köldbärarledningar (EV) Aggregat typ Antal Typ Anslutningsdimension NX/K/*0152P 2 12-TEG040 1) /12-TEG050 2) DN40 1) /DN50 2) NX/K/*0182P 2 12-TEG040 1) /12-TEG050 2) DN40 1) /DN50 2) NX/K/*0202P 2 12-TEG040 1) /12-TEG050 2) DN40 1) /DN50 2) NX/K/*0252P 2 12-TEG040 1) /12-TEG050 2) DN40 1) /DN50 2) NX/K/*0262P 2 12-TEG040 1) /12-TEG050 2) DN40 1) /DN50 2) NX/K/*0302P 2 12-TEG050 DN50 NX/K/*0352P 2 12-TEG050 DN50 NX/K/*0402P 2 12-TEG065 DN65 NX/K/*0452P 2 12-TEG065 DN65 NX/K/*0502P 2 12-TEG065 DN65 NX/K/*0552P 2 12-TEG065 DN65 NX/K/*0602P 2 12-TEG065 DN65 NX/K/*0702P 2 12-TEG065 DN65 För vibrationsdämpning i in- och utgående köldbärarledningar. För ytterligare information se separat Produktinformation för gummikompensatorerna. 1) Utan pump/-ar. 2) Med pump/-ar (tillval) 91

92 Alternativ och tillval/detaljer Gummikompensatorer med vridbara flänsar Köldbärarledningar (EV) Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ NX/K/*0614* 2 12-TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 NX/K/*0714* 2 12-TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 NX/K/*0814* 2 12-TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 NX/K/*0914* 2 12-TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 NX/K/*1014* 2 12-TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 NX/K/*1114* 2 12-TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 NX/K/*1214* 2 12-TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 För vibrationsdämpning i in- och utgående köldbärarledningar. För ytterligare information se separat Produktinformation för gummikompensatorerna. 92

93 Alternativ och tillval/detaljer Silsatser Aggregat typ Silsats typ 1) dimension Anslutnings- Kvs-värden m³/h Filter Ventiler 2) NX/K/*0152P SS40/SS50 3) DN40/DN50 3) 24,5/36 3) 160/310 3) NX/K/*0182P SS40/SS50 3) DN40/DN50 3) 24,5/36 3) 160/310 3) NX/K/*0202P SS50 DN NX/K/*0252P SS50 DN NX/K/*0262P SS50 DN NX/K/*0302P SS50 DN NX/K/*0352P SS50 DN NX/K/*0402P SS65 DN NX/K/*0452P SS65 DN NX/K/*0502P SS80 DN NX/K/*0552P SS100 DN NX/K/*0602P SS100 DN NX/K/*0614* SS100/V DN NX/K/*0702P SS100 DN NX/K/*0714* SS100/V DN NX/K/*0814* SS100/V DN NX/K/*0914* SS125/V DN NX/K/*1014* SS125/V DN NX/K/*1114* SS125/V DN NX/K/*1214* SS125/V DN ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. För ytterligare information se separat Produktionformation för silsatsen. 2) Per ventil. 3) Utan pumpar/med pumpar (tillval). 93

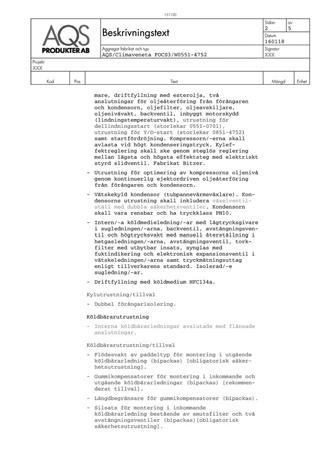

94 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 94
