1 AQS/Climaveneta BRH00 02FFT storlekar 5, 32,7 kw Vätskekylt vätskekylaggregat Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Utrustningsspecifikation med alternativ och tillval...5 Tekniska data/allmänt...7 Tekniska data/arbetsområden...9 Tekniska data/ljud...2 Tekniska data/el...3 Tekniska data/mått och vikter...4 Tillval...7 Beskrivningstext...20 Beteckningsnyckel BRH = Vätskekylt vätskekylaggregat 00 = Storleksbeteckning (00 02) FFT = Standardutförande BRH00FFT 2

3 Funktion Funktionsbeskrivning AQS/Climaveneta BRH-FFT är ett vätskekylt vätskekylaggregat. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, vätskekyld kondensor, expansionsventil och köldmedium HFC40A. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren ) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till kylmedlet*. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. ) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesschema Kylmedelkylare Kylmedelledningar Cirkulationspump Kylobjekt Kylobjekt Kylobjekt Köldbärarledningar Vätskekylaggregat Bufferttank Cirkulationspump 3

4 Funktion Aggregatflödesschema TI 4) PI 4) VH 4) KM UT TI 4) PI 4) GK 2) GK 2) M VM 3) HC 4) KM IN TT3 AL VH2 PT PSH KD FT PSL KK T SG TC Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje EV TT TT2 AL PDS VH2 SÄV GK 2) GK 2) TI 4) PI 4) FS ) TI 4) PI 4) SS ) HC 4) VH SIL VH KB UT KB IN AL = Avluftningsventil EV = Förångare FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN/UT = Köldbärare in/ut KD = Kondensor KK = Kompressor KM IN/UT = Kylmedel in/ut PDS = Differenstrycksvakt PI = Tryckmätare PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Tryckgivare, kondenseringstryck SG = Synglas SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Expansionsventil TI = Termometer TT = Temperaturgivare ingående köldbärare TT2 = Temperaturgivare utgående köldbärare TT3 = Temperaturgivare utgående kylmedel VH = Avstängningsventil VH2 = Avtappningsventil VM = 2-vägs styrventil ) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 4

5 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk av polyesterlackerade varmgalvaniserade stålprofiler med invändigt ljudisolerade paneler av polyestermålad stålplåt. Ramverk och hölje/tillval Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med minimum 9 mm cellplastisolering. Hermetisk scrollkompressor monterad på vibrationsdämpare. Kompressorns utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorn. Fabrikat Copeland. Vätskekyld kondensor (plattvärmeväxlare) med temperaturgivare i utgående kylmedelledning. Interna köldmedieledningar med lågtrycksvakt i sugledningen, högtrycksvakt med manuell återställning och givare i hetgasledningen för styrning av 2-vägs kylmedelstyrventil [ventilen är tillval], torkfilter, synglas med fuktindikering och expansionsventil i vätskeledningen samt tryckmätningsuttag enligt tillverkarens standard. Sugledningen skall vara isolerad med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC40A. Köldbärarutrustning Interna köldbärarledningar med avluftnings- och avtappningsventiler. Ledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Köldbärarutrustning/tillval Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se kapitel Tillval, rubrik Gummikompensatorer ]. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval, rubrik Silsats ]. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval, rubrik Flödesvakt ]. Kylmedelutrustning Interna kylmedelledningar med avluftnings- och avtappningsventiler. Kylmedelutrustning/tillval Gummikompensatorer för montering i inkommande och utgående kylmedelledningar (bipackade) [rekommenderat tillval] [se kapitel Tillval, rubrik Gummikompensatorer ]. 2-vägs modulerande kylmedelstyrventil för montering i inkommande kylmedelledning. Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, visning och larm typ HSW2 med flytande börvärde (Floating Point). Mikroprocessors funktioner skall inkludera: Start, inställning av bör- och larmvärden, kalibrering av givare, framtagning av bör- och ärvärden, larmåterställning och stopp. Möjligheterna att ställa in bör- och larmvärden samt att kalibrera givarna skall vara spärrade i två nivåer, en nivå som är tillgänglig för alla och en nivå som kräver behörighet. Styrning av ingående köldbärartemperatur med utgångspunkt från utgående köldbärartemperatur. Mikroprocessor HSW2 skall arbeta med flytande börvärde (Floating Point) för att kompensera frånvaron av buffert i små köldbärarsystem, genom att vid lågt kylbehov och korta kompressordrifttider sänka börvärdet och öka kopplingsdifferensen för att förlänga kompressorns drifttid och minska antalet kompressorstarter per timme. Visning av om aggregatet är tillslaget, inställda bör- och larmvärden, ingående köldbärartemperatur, utgående köldbärartemperatur, om köldbärargivaren kallar på kompressorn att starta, om kompressorn är i drift, kompressorns drifttid, kompressorns kondenseringstryck samt om aggregatet är externt frånslaget. Visningsmöjligheterna för bör- och larmvärden är begränsade i två nivåer på samma sätt som manövreringsmöjligheterna. Larm om någon av aggregatets yttre förreglingar alternativt interna differenstrycksvakt löst ut, om frysskyddet löst ut, om kompressorns högtrycksvakt eller lågtrycksvakt löst ut, om fasföljdsvakten samt om någon av givarna för kondenseringsreglering, ingående köldbärartemperatur eller utgående köldbärartemperatur är felaktig/-a. Minnesfunktion som gör att aggregatet återstartar efter strömavbrott med de inställningar som gällde före strömavbrottet. 5

6 Utrustningsspecifikation med alternativ och tillval Mikroprocessor/tillval: Mikroprocessorpanel typ HSW0 för separat montering (bipackad). Mikroprocessorpanel typ HSW0 för separat montering med separat utetemperaturgivare för utekompensering av börvärdet (bipackad). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (automatsäkringar) och startapparater för ingående apparater, manövertransformator, plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler samt partmärkning manöverkretsen. Intern elektrisk ledningsdragning. 6

7 Tekniska data/allmänt Vätskekylaggregat typ 00FFT 002FFT 0025FFT 003FFT 004FFT 005FFT Effektdata (för val av aggregat) ) Kyleffekt kw 5, 5,5 7, 8,6,5 2,9 Effektbehov kw,75,83 2,7 2,7 3,63 4,20 EER 2,99 2,98 3,26 3,8 3,7 3,07 Effektdata (enligt EN45-3:20 för jämförelser) 2) Kyleffekt kw 5,5 5,9 7,7 9,2 2,3 3,8 Effektbehov kw,56,67 2,00 2,55 3,4 4,02 EER 3,5 3,5 3,83 3,62 3,6 3,43 ESEER 3) 4,0 3,87 4,3 4,05 3,95 3,92 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in " " 4 " Köldbäraranslutning ut " " 4 " Anslutningstyp Utvändig gänga Köldbärarflöde ) l/s 0,25 0,25 0,33 0,42 0,56 0,6 Köldbärartryckfall ) kpa 7,0 8,0 0,7 5,6 9,3 8,0 Köldbärarkretsdata Min. systemvolym 5) l Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal kompressorer Oljetyp Esterolja Oljefyllning l,0,0,0,0 2,0 2,0 Effektreglering 00/0% 00/0% 00/0% 00/0% 00/0% 00/0% Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Kylmedelanslutning in 4 " 4 " 4 " 4 " 4 " Kylmedelanslutning ut 4 " 4 " 4 " 4 " 4 " Anslutningstyp Utvändig gänga Kylmedelflöde ) l/s 0,29 0,32 0,40 0,49 0,66 0,74 Kylmedeltryckfall ) kpa 2,86 4,68 8,86 27,73 34,30 32,43 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 4) kg,0,20,25,30,46,70 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter BRH Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare vatten, försmutsningsmotstånd 0,00008 m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0,00008 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel "Tekniska data/ljud". 7

8 Tekniska data/allmänt Vätskekylaggregat typ 006FFT 007FFT 009FFT 00FFT 02FFT Effektdata (för val av aggregat) ) Kyleffekt kw 5,3 9,3 22,3 25,3 32,7 Effektbehov kw 4,48 5,74 6,48 7,64 9,37 EER 3,42 3,36 3,44 3,3 3,49 Effektdata (enligt EN45-3:20 för jämförelser) 2) Kyleffekt kw 6,4 20,7 23,9 27, 34,9 Effektbehov kw 4,26 5,43 6,2 7,24 8,92 EER 3,85 3,8 3,9 3,74 3,9 ESEER 3) 4,37 4,26 4,50 4,3 4,25 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbäraranslutning in 4 4 " Köldbäraranslutning ut 4 4 " Anslutningstyp Utvändig gänga Köldbärarflöde ) l/s 0,72 0,92,06,9,56 Köldbärartryckfall ) kpa 20, 22,0 9,0 25,6 26,8 Köldbärarkretsdata Min. systemvolym 5) l Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal kompressorer Oljetyp Esterolja Oljefyllning l 2,0 3,0 3,0 3,0 3,0 Effektreglering 00/0% 00/0% 00/0% 00/0% 00/0% Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Kylmedelanslutning in 4 " 4 " 4 " 4 " 4 " Kylmedelanslutning ut 4 " 4 " 4 " 4 " 4 " Anslutningstyp Utvändig gänga Kylmedelflöde ) l/s 0,86,09,25,43,83 Kylmedeltryckfall ) kpa 34,52 38,0 32,54 44,6 45,54 Köldmediekretsdata Köldmedietyp HFC40A Antal köldmediekretsar Driftfyllning per krets 4) kg,70 2,40 2,90 3,50 3,80 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter BRH Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare vatten, försmutsningsmotstånd 0,00008 m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0,00008 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel "Tekniska data/ljud". 8

9 Tekniska data/arbetsområden Flöden Köldbärare Vätskekylaggregat typ Min. l/s Max. l/s BRH00FFT 0,6 0,44 BRH002FFT 0,8 0,47 BRH0025FFT 0,23 0,6 BRH003FFT 0,28 0,74 BRH004FFT 0,37 0,99 BRH005FFT 0,4, BRH006FFT 0,49,3 BRH007FFT 0,62,66 BRH009FFT 0,72,9 BRH00FFT 0,8 2,8 BRH02FFT,05 2,8 9

10 Tekniska data/arbetsområden Temperaturer Utgående kylmedeltemperatur [ C] Δ T min. 3 C max. 2 C Utgående köldbärartemperatur [ C] Δ T min. 3 C max. 8 C 0

11 Tekniska data/arbetsområden Vätskekvalitet Generella riktlinjer för vattenkvalitet i köldbärar-, frikylnings-, kylmedel- och värmesystem Rad Benämning Symbol Gränsvärden Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 50 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 0 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0, ppm 9 Klor Cl 2 < 0,5 ppm 0 Ammoniak NH 3 < 0,5 ppm Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > Noteringar: Rad Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 00 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 0 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas.

12 Tekniska data/ljud Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) BRH00 002FFT BRH FFT BRH FFT BRH006FFT BRH FFT BRH00 02FFT Noteringar: Aggregaten är testade enligt ISO964 och Eurovents akustiska test 8/. Angivna data gäller vid köldbärartemperatur in/ut 2/7 C och kylmedeltemperatur in/ut 33/39 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) BRH00 002FFT BRH FFT BRH FFT BRH006FFT BRH FFT BRH00 02FFT Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 2/7 C och kylmedeltemperatur in/ut 33/39 C. 2

13 Tekniska data/el Vätskekylaggregat typ BRH00FFT BRH002FFT BRH0025FFT BRH003FFT BRH004FFT BRH005FFT Eldata Anslutningsspänning V 230/+N+PE/50 400/3+N+PE/50 Märkeffekt kw 3,3 3,0 4,2 4,0 5,2 6,4 Märkström A Startström A Rekommenderad avsäkring A(t) Vätskekylaggregat typ BRH006FFT BRH007FFT BRH009FFT BRH00FFT BRH02FFT Eldata Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 8,2 9,0 0,7,8 6, Märkström A Startström A Rekommenderad avsäkring A(t)

14 Tekniska data/mått och vikter BRH00 003FFT , ,5 A B C D E F Vy framifrån Vy från sidan Vy uppifrån W W W4 400 W Erforderligt utrymme för service Alla mått i mm W W4 = Monteringspunkter A = Genomföring för elkabel B = Kylmedel in 3 C = Kylmedel ut 3 D = Köldbärare ut 3 E = Köldbärare in 3 F = Utlopp säkerhetsventil Vätskekylaggregat typ Vikt kg BRH00FFT 48 BRH002FFT 48 BRH0025FFT 50 BRH003FFT 52 4

15 Tekniska data/mått och vikter BRH FFT Vy framifrån Vy från sidan Vy uppifrån W W ,5 A B C D E F W4 400 W Erforderligt utrymme för service Alla mått i mm W W4 = Monteringspunkter A = Genomföring för elkabel B = Kylmedel in 3 C = Kylmedel ut 3 D = Köldbärare ut 3 E = Köldbärare in 3 F = Utlopp säkerhetsventil Vätskekylaggregat typ Vikt kg BRH004FFT 60 BRH005FFT 70 BRH006FFT 75 5

16 Tekniska data/mått och vikter BRH007 02FFT Vy framifrån Vy från sidan Vy uppifrån W W A B C D E F 05 W4 500 W Erforderligt utrymme för service Alla mått i mm W W4 = Monteringspunkter A = Genomföring för elkabel B = Kylmedel ut 3 C = Kylmedel in 3 D = Köldbärare in 3 E = Köldbärare ut 3 F = Utlopp säkerhetsventil Vätskekylaggregat typ Vikt kg BRH007FFT 220 BRH009FFT 230 BRH00FFT 235 BRH02FFT 250 6

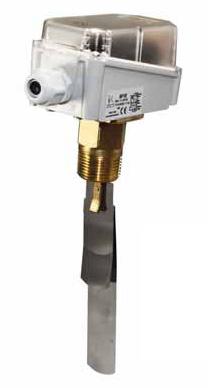

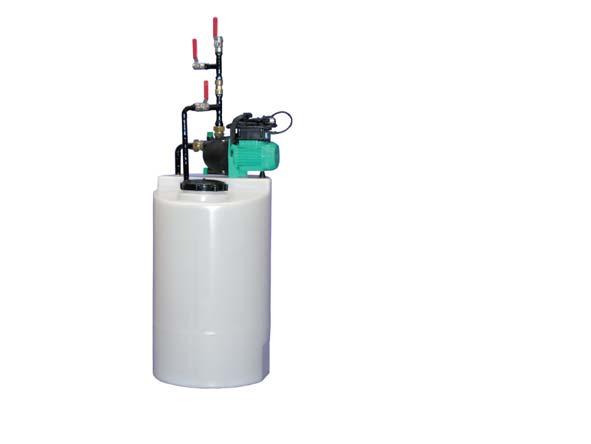

17 Tillval Blandningskärl Köldbärarsystemet VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Köldbäraranslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i kylmedlet och för påfyllning av kylmedelsystemet. Se även separat Produktinformation för blandningskärl. Flödesvakt För skydd mot flödesbortfall i köldbärarsystemet. Se även kapitel Funktion, rubrik Aggregatflödesschema:... samt separat Produktinformation för flödesvakter. 7

18 Tillval Gummikompensatorer Typ AMU Gummikompensator Aggregat typ Antal Typ Anslutningsdimension BRH00FFT 4 AMU-20TQ 20 BRH002FFT 4 AMU-20TQ 20 BRH0025FFT 4 AMU-20TQ 20 BRH003FFT 4 AMU-20TQ 20 BRH004FFT 4 AMU-20Q 32 BRH005FFT 4 AMU-20Q 32 BRH006FFT 4 AMU-20Q 32 BRH007FFT 4 AMU-20Q 32 BRH009FFT 4 AMU-20Q 32 BRH000FFT 4 AMU-20Q 32 BRH002FFT 4 AMU-20Q 32 För vibrationsdämpning i in- och utgående köldbärar- och kylmedelledningar. Se även separat Produktionformation för gummikompensatorer. 8

19 Tillval Silsats Aggregat typ Silsats typ ) dimension Anslutnings- Kv-värden Filter Ventiler 2) BRH00FFT SS ,3 36 BRH002FFT SS ,3 36 BRH0025FFT SS ,3 36 BRH003FFT SS ,3 36 BRH004FFT SS ,0 96 BRH005FFT SS ,0 96 BRH006FFT SS ,0 96 BRH007FFT SS ,0 96 BRH009FFT SS ,0 96 BRH000FFT SS ,0 96 BRH002FFT SS ,5 60 ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 9

20 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext Copyright 7090 AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 20
