Luftkylt vätskekylaggregat

Storlek: px
Starta visningen från sidan:

Download "Luftkylt vätskekylaggregat"

Transkript

1 AQS/Climaveneta NX/K/* */D/*/* 7 storlekar kw Luftkylt vätskekylaggregat för montering utomhus med hetgasvärmeväxlare Aggregatet på bilden är utrustat med skyddsplåtar som täcker batteriändarna. Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Utrustningsspecifikation med alternativ och tillval...8 Tekniska data/allmänt...11 Tekniska data/arbetsområden...24 Tekniska data/el...35 Tekniska data/ljud...38 Tekniska data/mått och vikter...41 Tillval...44 Beskrivningstext...46 Beteckningsnyckel 1) NX/K/LN0614T/D/KB1LP/T NX = Luftkylt vätskekylaggregat för montering utomhus K = Standard energieffektivitet CA = Hög energieffektivitet LN = Låg ljudnivå 2) SL = Extra låg ljudnivå 2) 0614 = Storleksbeteckning ( ) P = Plattvärmeväxlare T = Tubpanneförångare D = Hetgasvärmeväxlare KB1LP = Köldbärarpump med normal tryckuppsättning KB1HP = Köldbärarpump med hög tryckuppsättning KB2LP = Dubbla köldbärarpumpar med normal tryckuppsättning KB2HP = Dubbla köldbärarpumpar med hög tryckuppsättning T = Bufferttank 1) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2) Aggregat med normal ljudnivå saknar denna beteckning. Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Funktion Funktionsbeskrivning AQS/Climaveneta NX/K/*/D är luftkylt vätskekylaggregat med hetgasvärmeväxlare för värmeåtervinning. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, hetgasvärmeväxlare för värmeåtervinning, luftkyld kondensor, expansionsventil och köldmedium HFC410A. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att köldmediets överhettning först kan användas för värmeåtervinning i hetgasvärmeväxlaren och därefter bringas att kondensera till vätska igen och avge den resterande upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesscheman Konstant köldbärarflöde med glykol Luftkylt vätskekylaggregat typ NX inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema TI VM1 VM1 M M HC1 TI TI HC1 VH1 HC1 VH1 KB1 Glykol (7/12 C) KB2 Vatten (14/17 C) HC1 VH1 HC1 VH1 P1/KB2 SÄV PI HC1 VM2 M TI TI TI TI M VM1 EXP VH1 Kylbafflar SÄV VH2 Shuntgrupp KBSHGR/VVX+SV VH2 EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 SÄV = Säkerhetsventil TI = Termometer VH1 = Avstängningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil 3

4 Funktion Systemflödesscheman Variabelt köldbärarflöde utan glykol Luftkylt vätskekylaggregat typ NX inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VM2 M VM1 M TI TI PI TI SÄV TI PI AL HC1 HC1 VH1 HC1 VH1 KB1 Glykol (5/10 C) PI TI VVX TI PI P1/KB2 VH1 VH1 SS VH1 SIL VH1 KB2 Vatten (7/12 C) VH2 VH2 SÄV PI KB2 Vatten (14/17 C) EXP TI VH1 TI HC1 HC1 TI VH1 HC1 VM2 M (variabelt flöde) M P2/KB2 VB VH1 Kylbafflar Shuntgrupp KBSHGR/SV2 AL = Avluftningsventil EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 P2/KB2 = Köldbärarpump 2 PI = Tryckmätare SÄV = Säkerhetsventil TI = Termometer VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil VVX = Värmeväxlare 4

5 Funktion Aggregatflödesschema NX/K/* P/D/*/* Aggregat med plattvärmeväxlare (P) HC1 8) VB UT PI 8) PI 8) PI 8) PI 8) VH1 8) VB IN TI 8) TI 8) TI 8) TI 8) PTH SÄV KDF PIH 3) MU HGV PTH SÄV KDF KD TS PIL 3) PSH VH1 3) KK VH1 3) MU KK PIH 3) TS TS MU PSH VH1 3) KK VH1 3) KK HGV TS KD VH1 7) FT MU VM 3) SG VH1 7) FT MU VM 3) SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL SÄV PIL 3) MU MU T PTL SÄV MU T TC P 3) P 3) TT1 SÄV 4) VB 5) VB 5) PSD EV TT2 TC BUFFERTTANK 3) 6) 6) PI AL VH3 6) TI 8) PI 8) GK 2) GK 2) TI 8) PI 8) FS 1) SS 1) HC1 8) VH1 SIL VH1 KB UT KB IN EXP SÄV 6) 6) VH2 6) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil (elektronisk expansionsventil finns som tillval) TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Ingår i storlek ) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 5

6 Funktion Aggregatflödesschema NX/K/* P/D/*/* Aggregat med plattvärmeväxlare (P) HC1 8) VB UT PI 8) PI 8) PI 8) PI 8) VH1 8) VB IN TI 8) TI 8) TI 8) TI 8) PTH SÄV KDF KDF SÄV PTH MU HGV KD KD HGV MU PIH 3) PIH 3) VH1 VH1 TS PSH VH1 3) VH1 3) FT FT KK KK TS MU MU TS KK PSH KK TS Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje VM 3) VM 5) VH1 3) VH1 3) MU MU PIL 3) PSL SG SG PSL PIL 3) MU T MU T PTL SÄV TT1 SÄV 4) PSD EV TC TT2 TC EV TT2 SÄV PTL GK 2) TI 7) PI 7) FS 1) HC1 7) KB UT P 3) P 3) VB 5) VB 5) BUFFERTTANK 3) 6) 6) PI AL VH3 6) TI 7) PI 7) SS 1) VH1 SIL VH1 KB IN GK 2) EXP SÄV 6) 6) VH2 6) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil (elektronisk expansionsventil finns som tillval) TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 6

7 Funktion Aggregatflödesschema NX/K/* T/D/*/* Aggregat med tubpanneförångare (T) HC1 8) VB UT PI 8) PI 8) PI 8) PI 8) VH1 8) VB IN TI 8) TI 8) TI 8) TI 8) PTH SÄV KDF PIH 3) MU HGV PTH SÄV KDF KD TS PIL 3) PSH VH1 3) KK VH1 3) MU KK PIH 3) TS TS MU PSH VH1 3) KK VH1 3) KK HGV TS KD VH1 7) FT MU VM 3) SG VH1 7) FT MU VM 3) SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL SÄV PIL 3) MU MU T PTL SÄV MU T TC P 3) P 3) TT1 SÄV 4) VB 5) VB 5) PSD EV TT2 TC BUFFERTTANK 3) 6) 6) PI AL VH3 6) TI 8) PI 8) GK 2) GK 2) TI 8) PI 8) FS 1) SS 1) HC1 8) VH1 SIL VH1 KB UT KB IN EXP SÄV 6) 6) VH2 6) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil (elektronisk expansionsventil finns som tillval) TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Ingår i storlek ) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 7

8 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje av polyestermålad stålplåt. Extra invändig ljudisolering av kompressorutrymmet [gäller aggregat med låg ljudnivå (LN) och aggregat med extra låg ljudnivå (SL)]. Ramverk och hölje/tillval Galler som förhindrar tillträde till utrymmet under kondensorn. Extra invändig ljudisolering av kompressorutrymmet [gäller aggregat med normal ljudnivå]. Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Vibrationsdämpande stålfjädrar (bipackade) [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare [storlekar ] alternativt tubpannevärmeväxlare [storlekar ]). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med minimum 9 mm cellplastisolering och försedd med termostatreglerad värmekabel. alternativt Dubbla förångare för kylning av vätskor (plattvärmeväxlare) [storlekar ]]. Den ena förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan in- och utgående köldbärarledningar. Den andra förångarens utrustning skall inkludera temperatur-/frysskyddsgivare i utgående köldbärarledning. Förångarna skall vara isolerade med minimum 9 mm cellplastisolering och försedda med termostatreglerad värmekabel. Hermetiska scrollkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljesynglas, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Danfoss. Hetgasvärmeväxlare (plattvärmeväxlare). Luftkyld kondensor med direktdrivna fläktar av axialtyp och batterier med mikrokanaler i aluminium och med gavelskydd av metall för batterierna. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenseringsregulator typ DP för drift vid utetemperaturer ner till +5 C [aggregat med normal ljudnivå] alternativt typ DVV för drift vid utetemperaturer ner till -10 C [aggregat med låg ljudnivå (LN) och aggregat med extra låg ljudnivå (SL)]. Interna köldmedieledningar med säkerhetsventil och lågtrycksvakt i sugledningarna, högtrycksvakt med manuell återställning och säkerhetsventil i hetgasledningarna samt avstängningsventil [storlekar ], torkfilter, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningarna samt tryckmätningsuttag enligt tillverkarens standard. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410A. Kylutrustning/alternativ Dubbla säkerhetsventiler med växelventilställ på hög- och lågtryckssidorna [istället för enkla]. Kondenseringsregulator på luftsidan typ DVV för drift vid utetemperaturer ner till -10 C [aggregat med normal ljudnivå] [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsregulator på luftsidan typ DVVF för drift vid utetemperaturer ner till -10 C [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsregulator på luftsidan typ DVV2F för drift vid utetemperaturer ner till -10 C [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsreglering för aggregat i vindskyddat läge (max. 0,5 m/s) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus elektroniska expansionsventiler plus magnetventil i vätskeledningarna [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsreglering för aggregat i vindskyddat läge (max. 0,5 m/s) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVV2F plus elektroniska expansionsventiler plus magnetventil i vätskeledningarna [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsreglering för aggregat i vindutsatta lägen för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektroniska expansionsventiler plus magnetventil i vätskeledningarna [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Elektroniska expansionsventiler och magnetventiler i vätskeledningarna [i stället för termostatiska expansionsventiler aggregat med låg ljudnivå (LN) och aggregat med extra låg ljudnivå (SL)]. Extra isolering av förångaren [erfordras vid låga köldbärartemperaturer]. Elektrolytisk epoxipolymerbeläggning av kondensorbatterierna [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. 8

9 Utrustningsspecifikation med alternativ och tillval Kondensorbatterier utförda i kopparrör med aluminiumlameller [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondensorbatterier utförda i kopparrör med kopparlameller [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondenseringsregulator typ... för drift vid utetemperaturer ner till... C [se kapitel Tekniska data/arbetsområden ] (vindskydd rekommenderas/erfordras). Kylutrustning/tillval Avstängningsventil i sugledningarna. Avstängningsventil i hetgasledningarna. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Magnetventil i vätskeledningarna [aggregat med termostatiska expansionsventiler]. Köldbärarutrustning/tillval Pumppaket typ KB1LP med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB1HP med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB2LP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB2HP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB1LP/T med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB1HP/T med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB2LP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB2HP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Elvärmeslinga för aggregatets pump/-ar och interna köldbärarledningar [aggregat med tillvalet pumppaket]. Elvärmeslinga för aggregatets bufferttank, pump/-ar och interna köldbärarledningar [aggregat med tillvalet pump-/bufferttankpaket]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se kapitel Tillval, rubrik Gummikompensatorer ]. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval, rubrik Silsats ]. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval, rubrik Flödesvakt ]. 9

10 Utrustningsspecifikation med alternativ och tillval Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor/tillval Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. Börvärdesval (dubbla börvärden) från extern kontakt. Kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startapparater för ingående apparater, manövertransformator, relä för start/stopp av extern köldbärarpump [aggregat utan inbyggd/-a pump/-ar] samt plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler. Intern elektrisk ledningsdragning. Elutrustning/alternativ Automatsäkringar/effektbrytare [i stället för skruv-/knivsäkringar]. Elutrustning/tillval Mjukstartsutrustning. Fasföljdsvakt. Faskompensering av kompressorerna [kan ej kombineras med mjukstartsutrustning]. Plintar för extern driftindikering av kompressorerna. Partmärkning. 10

11 Tekniska data/allmänt Aggregat med normal ljudnivå och plattvärmeväxlare (P) NX/K Vätskekylaggregat typ 0614P/D/*/* 0714P/D/*/* 0814P/D/*/* 0914P/D/*/* Effektdata Kyleffekt 1) kw 175 (182) 207 (214) 233 (242) 266 (276) Effektbehov 1) 2) kw 51,3 (49,8) 57,2 (55,5) 67,2 (65,1) 75,9 (73,5) ESEER enligt Eurovent 3) 4,06 4,40 4,30 4,42 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,6 10,5 12,3 15,1 Köldbäraranslutning in 3" 3" 3" 3" Köldbäraranslutning ut 3" 3" 3" 3" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,49 11,19 12,62 14,38 Köldbärartryckfall 1) kpa 79,7 83,6 85,6 90,3 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 36,2 41,1 49,4 56,7 Värmeåtervinningsflöde 1) 4) l/s 1,91 2,17 2,61 2,99 Värmeåtervinningstryckfall 1) 4) kpa 18,3 23,5 34,0 35,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 Luftflöde m³/s 24,0 23,3 23,3 22,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 8,5 9,2 9,8 10,8 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 38/68 5/37 26/8 14/46 Tillgängligt tryck KB*HP 1) 7) kpa 141/ / / /110 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 36/66 2/34 22/4 9/41 Tillgängligt tryck KB*HP 1) 8) kpa 139/ /99 158/ /105 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 11

12 Tekniska data/allmänt Aggregat med normal ljudnivå och plattvärmeväxlare (P) NX/K Vätskekylaggregat typ 1014P/D/*/* 1114P/D/*/* 1214P/D/*/* Effektdata Kyleffekt 1) kw 308 (319) 329 (342) 350 (363) Effektbehov 1) 2) kw 85,7 (83,2) 93,9 (91,1) 102 (99,3) ESEER enligt Eurovent 3) 4,26 4,27 4,18 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 18,9 23,0 23,0 Köldbäraranslutning in 3" 4" 4" Köldbäraranslutning ut 3" 4" 4" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 16,66 17,83 18,96 Köldbärartryckfall 1) kpa 97,0 83,5 94,4 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 61,6 68,4 75,5 Värmeåtervinningsflöde 1) 4) l/s 3,25 3,61 3,99 Värmeåtervinningstryckfall 1) 4) kpa 42,0 41,4 50,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 Luftflöde m³/s 35,0 35,0 35,0 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 13,4 14,5 14,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 20/12 34/28 7/62 Tillgängligt tryck KB*HP 1) 7) kpa 120/ / /107 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 13/6 26/20 /53 Tillgängligt tryck KB*HP 1) 8) kpa 114/ / /98 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 12

13 Tekniska data/allmänt Aggregat med normal ljudnivå och tubpanneförångare (T) NX/K Vätskekylaggregat typ 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Effektdata Kyleffekt 1) kw 175 (182) 207 (214) 233 (242) 266 (276) Effektbehov 1) 2) kw 51,3 (49,8) 57,2 (55,5) 67,2 (65,1) 75,9 (73,5) ESEER enligt Eurovent 3) 4,06 4,40 4,30 4,42 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutning in 3" 3" 3" 3" Köldbäraranslutning ut 3" 3" 3" 3" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,49 11,19 12,62 14,38 Köldbärartryckfall 1) kpa 41,3 57,5 91,2 81,5 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 36,2 41,1 49,4 56,7 Värmeåtervinningsflöde 1) 4) l/s 1,91 2,17 2,61 2,99 Värmeåtervinningstryckfall 1) 4) kpa 18,3 23,5 34,0 35,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 Luftflöde m³/s 24,0 23,3 23,3 22,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 11,0 11,0 12,3 13,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 80/110 36/68 27/9 31/63 Tillgängligt tryck KB*HP 1) 7) kpa 183/ / / /126 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 76/106 30/63 20/2 22/55 Tillgängligt tryck KB*HP 1) 8) kpa 179/ / / /118 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 13

14 Tekniska data/allmänt Aggregat med normal ljudnivå och tubpanneförångare (T) NX/K Vätskekylaggregat typ 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Effektdata Kyleffekt 1) kw 308 (319) 329 (342) 350 (363) Effektbehov 1) 2) kw 85,7 (83,2) 93,9 (91,1) 102,4 (99,3) ESEER enligt Eurovent 3) 4,26 4,27 4,18 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 39,6 86,0 86,0 Köldbäraranslutning in 3" 4" 4" Köldbäraranslutning ut 3" 4" 4" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 16,66 17,83 18,96 Köldbärartryckfall 1) kpa ,9 76,7 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 61,6 68,4 75,5 Värmeåtervinningsflöde 1) 4) l/s 3,25 3,61 3,99 Värmeåtervinningstryckfall 1) 4) kpa 42,0 41,4 50,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 Luftflöde m³/s 35,0 35,0 35,0 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 15,8 17,7 17,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 18/11 53/47 29/83 Tillgängligt tryck KB*HP 1) 7) kpa 119/ / /129 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 6/ 41/35 15/70 Tillgängligt tryck KB*HP 1) 8) kpa 107/97 145/ /115 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 14

15 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) och plattvärmeväxlare (P) NX/K/LN Vätskekylaggregat typ 0614P/D/*/* 0714P/D/*/* 0814P/D/*/* 0914P/D/*/* Effektdata Kyleffekt 1) kw 171 (178) 199 (207) 224 (233) 254 (264) Effektbehov 1) 2) kw 50,9 (49,2) 58,3 (56,4) 67,2 (65,0) 78,5 (76,0) ESEER enligt Eurovent 3) 4,13 4,42 4,37 4,41 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,6 10,5 12,3 15,1 Köldbäraranslutning in 3" 3" 3" 3" Köldbäraranslutning ut 3" 3" 3" 3" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,28 10,80 12,16 13,77 Köldbärartryckfall 1) kpa 76,3 77,8 79,5 82,8 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 38,5 44,6 52,1 61,2 Värmeåtervinningsflöde 1) 4) l/s 2,03 2,36 2,75 3,23 Värmeåtervinningstryckfall 1) 4) kpa 20,6 27,8 37,9 41,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,2 1,2 1,2 1,3 Luftflöde m³/s 17,9 17,2 16,5 17,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 8,5 9,2 9,8 10,8 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 44/75 18/50 41/23 29/61 Tillgängligt tryck KB*HP 1) 7) kpa 147/ / / /130 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 42/73 15/47 37/20 25/56 Tillgängligt tryck KB*HP 1) 8) kpa 145/ / / /126 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 15

16 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) och plattvärmeväxlare (P) NX/K/LN Vätskekylaggregat typ 1014P/D/*/* 1114P/D/*/* 1214P/D/*/* Effektdata Kyleffekt 1) kw 295 (306) 314 (326) 346 (359) Effektbehov 1) 2) kw 86,8 (84,0) 96,1 (93,0) 102 (98,7) ESEER enligt Eurovent 3) 4,25 4,25 4,37 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 18,9 23,0 23,0 Köldbäraranslutning in 3" 4" 4" Köldbäraranslutning ut 3" 4" 4" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 15,98 17,01 18,75 Köldbärartryckfall 1) kpa 89,2 76,0 92,3 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 66,4 74,2 79,1 Värmeåtervinningsflöde 1) 4) l/s 3,51 3,92 4,18 Värmeåtervinningstryckfall 1) 4) kpa 48,9 48,8 55,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,2 1,2 1,2 Luftflöde m³/s 25,8 25,8 24,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 13,4 14,5 14,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 37/29 52/45 12/66 Tillgängligt tryck KB*HP 1) 7) kpa 136/ / /112 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 31/23 45/38 3/57 Tillgängligt tryck KB*HP 1) 8) kpa 130/ / /103 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 16

17 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) och tubpanneförångare (T) NX/K/LN Vätskekylaggregat typ 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Effektdata Kyleffekt 1) kw 171 (178) 199 (207) 224 (233) 254 (264) Effektbehov 1) 2) kw 50,9 (49,2) 58,3 (56,4) 67,2 (65,0) 78,5 (76,0) ESEER enligt Eurovent 3) 4,13 4,42 4,37 4,41 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutning in 3" 3" 3" 3" Köldbäraranslutning ut 3" 3" 3" 3" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,28 10,80 12,16 13,77 Köldbärartryckfall 1) kpa 39,5 53,5 84,6 74,7 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 38,5 44,6 52,1 61,2 Värmeåtervinningsflöde 1) 4) l/s 2,03 2,36 2,75 3,23 Värmeåtervinningstryckfall 1) 4) kpa 20,6 27,8 37,9 41,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,2 1,2 1,2 1,3 Luftflöde m³/s 17,9 17,2 16,5 17,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 11,0 11,0 12,3 13,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 84/115 47/78 41/24 45/76 Tillgängligt tryck KB*HP 1) 7) kpa 187/ / / /146 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 80/111 42/73 35/18 37/68 Tillgängligt tryck KB*HP 1) 8) kpa 184/ / / /138 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 17

18 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) och tubpanneförångare (T) NX/K/LN Vätskekylaggregat typ 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Effektdata Kyleffekt 1) kw 295 (306) 314 (326) 346 (359) Effektbehov 1) 2) kw 86,8 (84,0) 96,1 (93,0) 102 (98,7) ESEER enligt Eurovent 3) 4,25 4,25 4,37 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 39,6 86,0 86,0 Köldbäraranslutning in 3" 4" 4" Köldbäraranslutning ut 3" 4" 4" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 15,98 17,01 18,75 Köldbärartryckfall 1) kpa ,8 75,1 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 66,4 74,2 79,1 Värmeåtervinningsflöde 1) 4) l/s 3,51 3,92 4,18 Värmeåtervinningstryckfall 1) 4) kpa 48,9 48,8 55,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,2 1,2 1,2 Luftflöde m³/s 25,8 25,8 24,7 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 15,8 17,7 17,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 36/27 69/62 34/87 Tillgängligt tryck KB*HP 1) 7) kpa 134/ / /133 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 25/17 58/51 20/74 Tillgängligt tryck KB*HP 1) 8) kpa 123/ / /120 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 18

19 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) och plattvärmeväxlare (P) NX/K/SL Vätskekylaggregat typ 0614P/D/*/* 0714P/D/*/* 0814P/D/*/* 0914P/D/*/* Effektdata Kyleffekt 1) kw 170 (177) 195 (202) 230 (239) 260 (270) Effektbehov 1) 2) kw 48,9 (47,3) 59,8 (57,9) 65,7 (63,6) 76,0 (73,5) ESEER enligt Eurovent 3) 4,34 4,42 4,40 4,41 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,6 10,5 12,3 15,1 Köldbäraranslutning in 3" 3" 3" 3" Köldbäraranslutning ut 3" 3" 3" 3" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,23 10,55 12,46 14,08 Köldbärartryckfall 1) kpa 75,5 74,3 83,5 86,5 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 37,8 47,0 50,4 58,9 Värmeåtervinningsflöde 1) 4) l/s 2,00 2,48 2,66 3,11 Värmeåtervinningstryckfall 1) 4) kpa 20,0 30,8 35,4 38,4 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 0,9 Luftflöde m³/s 13,2 13,2 20,3 19,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 8,5 9,2 12,6 13,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 46/76 26/57 31/13 22/53 Tillgängligt tryck KB*HP 1) 7) kpa 148/ / / /120 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 44/74 23/54 27/10 17/49 Tillgängligt tryck KB*HP 1) 8) kpa 146/ / / /115 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 19

20 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) och plattvärmeväxlare (P) NX/K/SL Vätskekylaggregat typ 1014P/D/*/* 1114P/D/*/* 1214P/D/*/* Effektdata Kyleffekt 1) kw 287 (298) 319 (331) 338 (351) Effektbehov 1) 2) kw 88,8 (85,9) 93,8 (90,8) 103 (99,7) ESEER enligt Eurovent 3) 4,28 4,34 4,26 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 18,9 23,0 23,0 Köldbäraranslutning in 3" 4" 4" Köldbäraranslutning ut 3" 4" 4" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 15,53 17,28 18,31 Köldbärartryckfall 1) kpa 84,3 78,4 88,0 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 69,6 72,3 80,0 Värmeåtervinningsflöde 1) 4) l/s 3,67 3,82 4,23 Värmeåtervinningstryckfall 1) 4) kpa 53,6 46,3 56,7 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 Luftflöde m³/s 19,8 27,1 27,1 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 13,4 17,3 17,3 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 47/39 46/39 23/76 Tillgängligt tryck KB*HP 1) 7) kpa 145/ / /122 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 42/33 39/32 14/67 Tillgängligt tryck KB*HP 1) 8) kpa 139/ / /114 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 20

21 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) och tubpanneförångare (T) NX/K/SL Vätskekylaggregat typ 0614T/D/*/* 0714T/D/*/* 0814T/D/*/* 0914T/D/*/* Effektdata Kyleffekt 1) kw 170 (177) 195 (202) 230 (239) 260 (270) Effektbehov 1) 2) kw 48,9 (47,3) 59,8 (57,9) 65,7 (63,6) 76,0 (73,5) ESEER enligt Eurovent 3) 4,34 4,42 4,40 4,41 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 41,4 41,4 35,8 39,6 Köldbäraranslutning in 3" 3" 3" 3" Köldbäraranslutning ut 3" 3" 3" 3" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 9,23 10,55 12,46 14,08 Köldbärartryckfall 1) kpa 39,1 51,1 88,9 78,1 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 14,4 26,8 26,8 26,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % 100/72/50/22/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 37,8 47,0 50,4 58,9 Värmeåtervinningsflöde 1) 4) l/s 2,00 2,48 2,66 3,11 Värmeåtervinningstryckfall 1) 4) kpa 20,0 30,8 35,4 38,4 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 0,9 Luftflöde m³/s 13,2 13,2 20,3 19,8 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 11,0 11,0 15,1 15,8 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 85/116 53/85 32/14 38/70 Tillgängligt tryck KB*HP 1) 7) kpa 188/ / / /136 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 82/112 48/80 25/8 29/61 Tillgängligt tryck KB*HP 1) 8) kpa 184/ / / /128 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 21

22 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) och tubpanneförångare (T) NX/K/SL Vätskekylaggregat typ 1014T/D/*/* 1114T/D/*/* 1214T/D/*/* Effektdata Kyleffekt 1) kw 287 (298) 319 (331) 338 (351) Effektbehov 1) 2) kw 88,8 (85,9) 93,8 (90,8) 103 (99,7) ESEER enligt Eurovent 3) 4,28 4,34 4,26 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 39,6 86,0 86,0 Köldbäraranslutning in 3" 4" 4" Köldbäraranslutning ut 3" 4" 4" Anslutningstyp Utvändig gänga eller fläns Köldbärarflöde 1) l/s 15,53 17,28 18,31 Köldbärartryckfall 1) kpa 95,0 63,8 71,6 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l 26,8 27,8 28,8 Effektreglering 100/75/50/25/0 % 100/72/50/22/0 % 100/75/50/25/0 % Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 4) kw 69,6 72,3 80,0 Värmeåtervinningsflöde 1) 4) l/s 3,67 3,82 4,23 Värmeåtervinningstryckfall 1) 4) kpa 53,6 46,3 56,7 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatterier i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,9 0,9 0,9 Luftflöde m³/s 19,8 27,1 27,1 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 5) kg 15,8 20,5 20,5 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 46/38 64/57 43/96 Tillgängligt tryck KB*HP 1) 7) kpa 144/ / /142 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 6) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 8) kpa 36/27 53/46 30/83 Tillgängligt tryck KB*HP 1) 8) kpa 134/ / /129 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 Expansionskärl max. köldbärarsystemvolym 1) 9) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 10) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 22

23 Tekniska data/allmänt 1) Angivna data avser dimensionerande data utan värmeåtervinning och gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC410A. Siffror inom parentes avser data vid full värmeåtervinning. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser aggregatets totala effektbehov, d.v.s. kompressorernas effektbehov i den aktuella driftpunkten plus kondensorfläktarnas märkeffekt. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Eurovent är ett europeiskt organ för certifiering av kyl- och ventilationsprodukter. 4) Angivna data gäller vid värmebärartemperatur in/ut 40/45 C, värmebärare 35 % etylenglykol och försmutsningsmotstånd 0, m² C/W i hetgasvärmeväxlaren. För information om andra driftfall kontakta vår kundtjänst. 5) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 6) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna data gäller med det interna tryckfallet i aggregatet och bufferttanken avdraget. 9) Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 10) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 23

24 Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s NX/K/*0614*/D/*/* 4,86 13,17 NX/K/*0714*/D/*/* 5,75 15,50 NX/K/*0814*/D/*/* 6,39 17,22 NX/K/*0914*/D/*/* 7,36 17,22 NX/K/*1014*/D/*/* 8,58 19,11 NX/K/*1114*/D/*/* 9,17 19,11 NX/K/*1214*/D/*/* 9,69 19,11 24

25 Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DP (standardutförande) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DP: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. Utförande med kondenseringsregulator typ DVV (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV: Styrning av kondenseringstrycket sker genom parallell styrning av kondensorfläktarnas hastighet i tre steg. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. 25

26 Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVVF (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. Utförande med kondenseringsregulator typ DVV2F (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. 26

27 Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVVF+TCE+VM (tillval) (utetemperatur ner till -20 C i vindskyddade lägen (max. 0,5 m/s)) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (DVVF är således en kombination av DP och DVV) tillsammans med elektronisk expansionsventil. TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. Utförande med kondenseringsregulator typ DVV2F+TCE+VM (tillval) (utetemperatur ner till -20 C i vindskyddade lägen (max. 0,5 m/s)) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal tillsammans med elektronisk expansionsventil. TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. 27

28 Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVVF+DBA+TCE+VM (utetemperatur ner till -20 C i vindsutsatta lägen) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV. DBA: Styrning på köldmediesidan (blockering av kondensorytan). TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. 28

29 Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV (standardutförande) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV: Styrning av kondenseringstrycket sker genom parallell styrning av kondensorfläktarnas hastighet i tre steg. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. Utförande med kondenseringsregulator typ DVVF (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. 29

30 Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV2F (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. Utförande med kondenseringsregulator typ DVVF+TCE+VM (tillval) (utetemperatur ner till -20 C i vindskyddade lägen (max. 0,5 m/s)) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (DVVF är således en kombination av DP och DVV) tillsammans med elektronisk expansionsventil. TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. 30

31 Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV2F+TCE+VM (tillval) (utetemperatur ner till -20 C i vindskyddade lägen (max. 0,5 m/s)) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal tillsammans med elektronisk expansionsventil. TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. Utförande med kondenseringsregulator typ DVVF+DBA+TCE+VM (utetemperatur ner till -20 C i vindsutsatta lägen) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV. DBA: Styrning på köldmediesidan (blockering av kondensorytan). TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. 31

32 Tekniska data/arbetsområden Generella riktlinjer för vattenkvalitet i köldbärar-, frikylnings-, kylmedeloch värmesystem Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 32

33 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. Alla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregattyper. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Typ av batteri och lämplighet Miljö Aggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Kopparrör med kopparlameller Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 33

34 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 34

35 Tekniska data/el Aggregat med normal ljudnivå Vätskekylaggregat typ Eldata Konfiguration NX/K 0614*/ 0714*/ 0814*/ 0914*/ 1014*/ 1114*/ 1214*/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K */D NX/K */D/KB*LP/* NX/K */D/KB*HP/* Märkström A NX/K */D NX/K */D/KB*LP/* NX/K */D/KB*HP/* Startström A NX/K */D NX/K */D/KB*LP/* NX/K */D/KB*HP/* Startström/mjukstart 1) A NX/K */D NX/K */D/KB*LP/* NX/K */D/KB*HP/* Max. kabelarea (Cu) mm² NX/K */D NX/K */D/KB*LP/* NX/K */D/KB*HP/* Rek. avsäkring A(t) NX/K */D NX/K */D/KB*LP/* NX/K */D/KB*HP/* ) Tillval. 35

36 Tekniska data/el Aggregat med låg ljudnivå (LN) Vätskekylaggregat typ Eldata Konfiguration NX/K/LN 0614*/ 0714*/ 0814*/ 0914*/ 1014*/ 1114*/ 1214*/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K/LN */D NX/K/LN */D/KB*LP/* NX/K/LN */D/KB*HP/* Märkström A NX/K/LN */D NX/K/LN */D/KB*LP/* NX/K/LN */D/KB*HP/* Startström A NX/K/LN */D NX/K/LN */D/KB*LP/* NX/K/LN */D/KB*HP/* Startström/mjukstart 1) A NX/K/LN */D NX/K/LN */D/KB*LP/* NX/K/LN */D/KB*HP/* Max. kabelarea (Cu) mm² NX/K/LN */D NX/K/LN */D/KB*LP/* NX/K/LN */D/KB*HP/* Rek. avsäkring A(t) NX/K/LN */D NX/K/LN */D/KB*LP/* NX/K/LN */D/KB*HP/* ) Tillval. 36

37 Tekniska data/el Aggregat med extra låg ljudnivå (SL) Vätskekylaggregat typ Eldata Konfiguration NX/K/SL 0614*/ 0714*/ 0814*/ 0914*/ 1014*/ 1114*/ 1214*/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K/SL */D NX/K/SL */D/KB*LP/* NX/K/SL */D/KB*HP/* Märkström A NX/K/SL */D NX/K/SL */D/KB*LP/* NX/K/SL */D/KB*HP/* Startström A NX/K/SL */D NX/K/SL */D/KB*LP/* NX/K/SL */D/KB*HP/* Startström/mjukstart 1) A NX/K/SL */D NX/K/SL */D/KB*LP/* NX/K/SL */D/KB*HP/* Max. kabelarea (Cu) mm² NX/K/SL */D NX/K/SL */D/KB*LP/* NX/K/SL */D/KB*HP/* Rek. avsäkring A(t) NX/K/SL */D NX/K/SL */D/KB*LP/* NX/K/SL */D/KB*HP/* ) Tillval. 37

38 Tekniska data/ljud Aggregat med normal ljudnivå Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K */D/*/* NX/K0814*/D/*/* NX/K0914*/D/*/* NX/K */D/*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K */D/*/* NX/K0814*/D/*/* NX/K0914*/D/*/* NX/K */D/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 38

39 Tekniska data/ljud Aggregat med låg ljudnivå (LN) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K/LN */*/* NX/K/LN0814*/*/* NX/K/LN0914*/*/* NX/K/LN */*/* NX/K/LN1214*/*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K/LN */*/* NX/K/LN0814*/*/* NX/K/LN0914*/*/* NX/K/LN */*/* NX/K/LN1214*/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 39

40 Tekniska data/ljud Aggregat med extra låg ljudnivå (SL) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K/SL0614*/*/* NX/K/SL */*/* NX/K/SL */*/* NX/K/SL */*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K/SL0614*/*/* NX/K/SL */*/* NX/K/SL */*/* NX/K/SL */*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 40

41 Tekniska data/mått och vikter Aggregat med normal ljudnivå NX/K Vätskekylaggregat typ Konfiguration 0614*/D/*/* 0714*/D/*/* 0814*/D/*/* 0914*/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P/D NX/K P/D/KB1*P NX/K P/D/KB2*P Kontakta vår kundtjänst NX/K P/D/KB1*P/T NX/K P/D/KB2*P/T Kontakta vår kundtjänst NX/K T/D NX/K T/D/KB1*P NX/K T/D/KB2*P Kontakta vår kundtjänst NX/K T/D/KB1*P/T NX/K T/D/KB2*P/T Kontakta vår kundtjänst NX/K Vätskekylaggregat typ Konfiguration 1014*/D/*/* 1114*/D/*/* 1214*/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P/D NX/K P/D/KB1*P NX/K P/D/KB2*P Kontakta vår kundtjänst NX/K P/D/KB1*P/T NX/K P/D/KB2*P/T Kontakta vår kundtjänst NX/K T/D NX/K T/D/KB1*P NX/K T/D/KB2*P Kontakta vår kundtjänst NX/K T/D/KB1*P/T NX/K T/D/KB2*P/T Kontakta vår kundtjänst C1 C2 C3 C Erforderligt utrymme för service Alla mått i mm 41

42 Tekniska data/mått och vikter Aggregat med låg ljudnivå (LN) NX/K/LN Vätskekylaggregat typ Konfiguration 0614*/D/*/* 0714*/D/*/* 0814*/D/*/* 0914*/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P/D NX/K/LN P/D/KB1*P NX/K/LN P/D/KB2*P Kontakta vår kundtjänst NX/K/LN P/D/KB1*P/T NX/K/LN P/D/KB2*P/T Kontakta vår kundtjänst NX/K/LN T/D NX/K/LN T/D/KB1*P NX/K/LN T/D/KB2*P Kontakta vår kundtjänst NX/K/LN T/D/KB1*P/T NX/K/LN T/D/KB2*P/T Kontakta vår kundtjänst NX/K/LN Vätskekylaggregat typ Konfiguration 1014*/D/*/* 1114*/D/*/* 1214*/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P/D NX/K/LN P/D/KB1*P NX/K/LN P/D/KB2*P Kontakta vår kundtjänst NX/K/LN P/D/KB1*P/T NX/K/LN P/D/KB2*P/T Kontakta vår kundtjänst NX/K/LN T/D NX/K/LN T/D/KB1*P NX/K/LN T/D/KB2*P Kontakta vår kundtjänst NX/K/LN T/D/KB1*P/T NX/K/LN T/D/KB2*P/T Kontakta vår kundtjänst C1 C2 C3 C Erforderligt utrymme för service Alla mått i mm 42

43 Tekniska data/mått och vikter Aggregat med extra låg ljudnivå (SL) NX/K/SL Vätskekylaggregat typ Konfiguration 0614*/D/*/* 0714*/D/*/* 0814*/D/*/* 0914*/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P/D NX/K/SL P/D/KB1*P NX/K/SL P/D/KB2*P Kontakta vår kundtjänst NX/K/SL P/D/KB1*P/T NX/K/SL P/D/KB2*P/T Kontakta vår kundtjänst NX/K/SL T/D NX/K/SL T/D/KB1*P NX/K/SL T/D/KB2*P Kontakta vår kundtjänst NX/K/SL T/D/KB1*P/T NX/K/SL T/D/KB2*P/T Kontakta vår kundtjänst NX/K/SL Vätskekylaggregat typ Konfiguration 1014*/D/*/* 1114*/D/*/* 1214*/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P/D NX/K/SL P/D/KB1*P NX/K/SL P/D/KB2*P Kontakta vår kundtjänst NX/K/SL P/D/KB1*P/T NX/K/SL P/D/KB2*P/T Kontakta vår kundtjänst NX/K/SL T/D NX/K/SL T/D/KB1*P NX/K/SL T/D/KB2*P Kontakta vår kundtjänst NX/K/SL T/D/KB1*P/T NX/K/SL T/D/KB2*P/T Kontakta vår kundtjänst C1 C2 C3 C Erforderligt utrymme för service Alla mått i mm 43

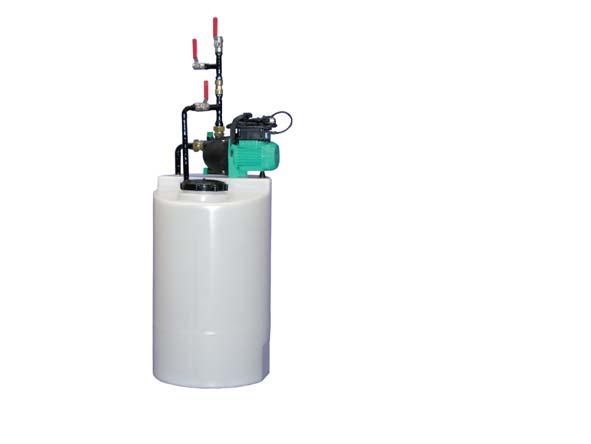

44 Tillval Blandningskärl Köldbärarsystemet VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Köldbäraranslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i kylmedlet och för påfyllning av kylmedelsystemet. Se även separat Produktinformation för blandningskärl. Flödesvakt För skydd mot flödesbortfall i köldbärarsystemet. Se även kapitel Funktion, rubrik Aggregatflödesschema:... samt separat Produktinformation för flödesvakter. 44

45 Tillval Gummikompensatorer Längdbegränsare (tillval) Typ AMS Gummikompensator Aggregat typ Antal Typ Anslutningsdimension NX/K/*0614*/D/*/* 2 AMS NX/K/*0714*/D/*/* 2 AMS NX/K/*0814*/D/*/* 2 AMS NX/K/*0914*/D/*/* 2 AMS NX/K/*1014*/D/*/* 2 AMS NX/K/*1114*/D/*/* 2 AMS NX/K/*1214*/D/*/* 2 AMS För vibrationsdämpning i in- och utgående köldbärarledningar. Se även separat Produktionformation för gummikompensatorer. Silsats Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden Filter Ventiler 2) NX/K/*0614*/D/*/* SS100/V NX/K/*0714*/D/*/* SS100/V NX/K/*0814*/D/*/* SS100/V NX/K/*0914*/D/*/* SS125/V NX/K/*1014*/D/*/* SS125/V NX/K/*1114*/D/*/* SS125/V NX/K/*1214*/D/*/* SS125/V ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 45

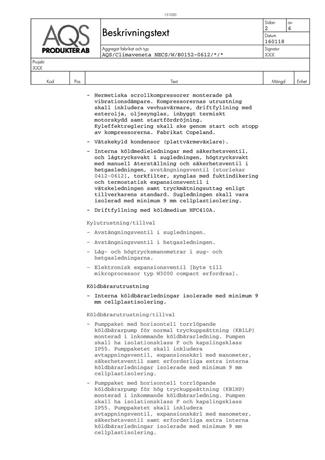

46 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 46
