1 AQS/Climaveneta FOCS2/W/H/CAE storlekar Värmeeffekt kw Kyleffekt kw Värmepump vätska-vätska Extra hög energieffektivitet Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Fördelar...3 Funktion...4 Utrustningsspecifikation med alternativ och tillval...8 Tekniska data/allmänt...11 Tekniska data/arbetsområden...17 Tekniska data/el...20 Tekniska data/ljud...22 Tekniska data/mått och vikter...23 Alternativ och tillval...26 Alternativ och tillval/detaljer...33 Beskrivningstext...43 Beteckningsnyckel 1) FOCS2/W/H/CAE1301/HWT+ FOCS2/W/H = Värmepump vätska-vätska CAE = Extra hög energieffektivitet CA = Hög energieffektivitet (se separat Produktinformation ) 1301 = Storleksbeteckning ( ) HWT+ HWT- Med utrustning för värmebärartemperaturer upp till 60 C (utgående = köldbärartemperatur över 0 C) 2) Med utrustning för värmebärartemperaturer upp till 60 C (utgående = köldbärartemperatur under 0 C) 2) 1) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2) Aggregat i standardutförande saknar denna beteckning. Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Fördelar Fördel Innebär Euroventcertifiering Effektdata är certifierade av Eurovent, vilket innebär att man kan lita på att aggregatet levererar utlovad effekt. Två olika utföranden med olika energieffektivitet: hög (CA) och extra hög (CAE) energieffektivitet Möjliggör anpassning till användarens krav på energieffektivitet. För information om aggregat för hög energieffektivitet (CA), se separat Produktinformation. /CA /CAE BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Extra ljuddämpning (tillval) Ljudnivån kan sänkas ytterligare med ljuddämpning. Det finns två nivåer: standard ljuddämpning, som sänker ljudnivån med 14 db(a) och integrerad ljuddämpning, som sänker ljudnivån med 18 db(a). Se vidare kapitel Alternativ och tillval. Elektroniska expansionsventiler Ger större precision och snabbare respons vid förändringar i behovet och kan arbeta med snävare skillnad mellan förångnings- och kondenseringstemperaturerna, vilket bidrar till optimering av effektiviteten under varierande driftsförhållanden. Utökat arbetsområde för aggregatet. Köldbärarpumpstyrning för variabelt köldbärarflöde (tillval) Mikroprocessor W3000 compact Möjliggör användning av köldbärarpump med variabelt varvtal (EC-pump), vilket gör anläggningen ännu mer energieffektiv. Se vidare kapitel Tillval/detaljer, rubriker Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) och Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). Styrenhet DP3 Styrenhet PL3 M Gör det möjligt att skräddarsy aggregatet efter den enskilda anläggningens behov. Många tillval Se vidare kapitel Alternativ och tillval. 3

4 Funktion Funktionsbeskrivning AQS/Climaveneta FOCS2/W/H/CAE är en icke reversibel värmepump vätska-vätska. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, vätskekyld kondensor, expansionsventil och köldmedium HFC134a. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till värmebäraren. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. Aggregatet kan programmeras antingen för att styra utgående köldbärartemperatur eller utgående värmebärartemperatur. 1) Enbart vatten eller vatten blandat med frysskyddsvätska. Systemflödesschema Värmeobjekt Värmeobjekt Värmeobjekt Köldbärarledningar Värmepump vätska-vätska Värmebärarledningar Kylobjekt Cirkulationspump Bufferttank Cirkulationspump Bufferttank 4

5 Funktion Aggregatflödesschema FOCS2/W/H/CAE , 3001 TT3 TI PI HC1 VH2 P/VB VB TT4 TI PI SÄV SS 1) AL EXP SIL VB UT VB IN GK 2) GK 2) VH2 VB P/VB SÄV SÄV PTH KD PSH VB 4) KK VB 4) VM1 4) SG 3) PSL SÄV SÄV VXV FT M TCE Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje VXV EV TT1 PSD TT2 GK 2) GK 2) TI PI FS 1) HC1 KB UT VH2 SS 1) SIL TI PI AL P/KB VB SÄV EXP KB IN VH2 VB P/KB AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor P/KB = Köldbärarpump P/VB = Värmebärarpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PTH = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare TT3 = Temperaturgivare utgående värmebärarare TT4 = Temperaturgivare ingående värmebärarare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VXV = Växelventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet utrustning för hög värmebärartemperatur (HWT) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 5

6 Funktion Aggregatflödesschema FOCS2/W/H/CAE2802, TT3 TI PI HC1 VH2 P/VB VB TT4 TI PI SÄV SS 1) AL EXP SIL VB UT VB IN GK 2) GK 2) GK 2) GK 2) VH2 VB P/VB SÄV SÄV VXV KD 4) VB 4) VM1 4) SÄV SÄV PTH PSH VB KK 3) PTH PSH VB KK 3) KD 4) VB 4) VM1 4) SG VXV FT SG M FT TCE Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PSL PSL SÄV SÄV SÄV SÄV M TCE VXV VXV EV TT1 PSD TT2 GK 2) GK 2) TI PI FS 1) HC1 KB UT VH2 SS 1) SIL TI PI AL P/KB VB SÄV EXP KB IN VH2 VB P/KB AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor P/KB = Köldbärarpump P/VB = Värmebärarpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PTH = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare TT3 = Temperaturgivare utgående värmebärarare TT4 = Temperaturgivare ingående värmebärarare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VXV = Växelventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet utrustning för hög värmebärartemperatur (HWT) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 6

7 Funktion Aggregatflödesschema FOCS2/W/H/CAE TT3 TI PI HC1 VH2 P/VB VB TT4 TI PI SÄV SS 1) AL EXP SIL VB UT VB IN GK 2) GK 2) GK 2) GK 2) GK 2) GK 2) GK 2) GK 2) VH2 VB P/VB SÄV SÄV SÄV SÄV VXV VXV KD KD 4) 4) VB 4) VM1 4) SÄV SÄV VB 4) VM1 4) SÄV SÄV PTH PTH VXV PSH PTH PSH PTH PSH KD KD FT PSH VB FT VB VB VB KK KK 4) 4) SG KK VB 4) VM1 4) KK VB 4) VM1 4) 3) SG 3) SG 3) TCE 3) M VXV FT SG M FT TCE Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PSL PSL SÄV SÄV SÄV SÄV M TCE PSL PSL SÄV SÄV SÄV SÄV M TCE VXV VXV VXV VXV EV EV TT1 PSD TT2 TT1 PSD TT2 GK 2) GK 2) GK 2) GK 2) TI PI FS 1) HC1 KB UT VH2 SS 1) SIL TI PI AL P/KB VB SÄV EXP KB IN VH2 VB P/KB AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor P/KB = Köldbärarpump P/VB = Värmebärarpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PTH = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare TT3 = Temperaturgivare utgående värmebärarare TT4 = Temperaturgivare ingående värmebärarare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VXV = Växelventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet utrustning för hög värmebärartemperatur (HWT) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 7

8 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk av polyesterlackerade galvaniserade stålprofiler. Ramverk och hölje/alternativ och tillval Ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 30 mm polyesterfiber, som reducerar ljudnivån med 14 db(a). Extra ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 50 mm (5 lager) polyuretan, som reducerar ljudnivån med 18 db(a). Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (tubpannevärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperaturgivare och frysskydd i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Tryckklass PN10. Isolerad med 10 mm cellplast. Semihermetisk/-a skruvkompressor/-er. Kompressorns/-ernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljeavskiljare, oljefilter, oljenivåvakt, inbyggt motorskydd (lindningstemperaturvakt), utrustning för Y/D-start samt startfördröjning. Kompressorn/-erna skall avlasta vid högt kondenseringstryck. Kyleffektreglering skall ske genom steglös reglering mellan lägsta och högsta effektsteg med elektriskt styrd slidventil. Fabrikat Bitzer. Kompressorer/alternativ Semihermetisk/-a skruvkompressor/-er utförd/-a för höga utgående värmebärartemperaturer [HWT+ eller HWT-]. Kompressorns/-ernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljeavskiljare, oljefilter, oljenivåvakt, inbyggt motorskydd (lindningstemperaturvakt), utrustning för Y/D-start samt startfördröjning. Kompressorn/-erna skall avlasta vid högt kondenseringstryck. Kyleffektreglering skall ske genom steglös reglering mellan lägsta och högsta effektsteg med elektriskt styrd slidventil. Fabrikat Bitzer. Vätskekyld/-a kondensor/-er (tubpannevärmeväxlare). Kondensorns/-ernas utrustning skall inkludera temperaturgivare i ingående värmebärarledning, temperaturgivare i utgående värmebärarledning (bipackad), växelventilställ med dubbla säkerhetsventiler. Kondensorn/-erna skall vara rensbar/-a och ha tryckklass PN10. Isolerad med 10 mm cellplast. Intern/-a köldmedieledning/-ar med växelventilställ med dubbla säkerhetsventiler och lågtrycksgivare i sugledningen/-arna, backventil, avstängningsventil och högtrycksvakt med manuell återställning i hetgasledningen/-arna, avstängningsventil, torkfilter med utbytbar insats, synglas med fuktindikering och elektronisk expansionsventil i vätskeledningen/-arna samt tryckmätningsuttag enligt tillverkarens standard. Isolerad/-e sugledning/-ar. Driftfyllning med köldmedium HFC134a. Kylutrustning/alternativ och tillval Avstängningsventil i sugledningen/-arna. Dubbel förångarisolering. Kondensortuber i koppar/nickel (90/10 %) [istället för koppar (100 %)]. Kondensortuber i koppar/nickel (70/30 %) [istället för koppar (100 %)]. Köldbärarutrustning Interna köldbärarledningar avslutade med Victaulicanslutningar och isolerade med 9 mm cellplastisolering. Köldbärarutrustning/alternativ och tillval Flänsade köldbäraranslutningar i stället för Victaulicanslutningar. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Längdbegränsare för gummikompensatorer (bipackade). Silsats för montering i inkommande värmebärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl ]. Värmebärarutrustning Interna värmebärarledningar avslutade med Victaulicanslutningar. 8

9 Utrustningsspecifikation med alternativ och tillval Värmebärarutrustning/alternativ och tillval Flänsade värmebäraranslutningar i stället för Victaulicanslutningar. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Längdbegränsare för gummikompensatorer (bipackade). Silsats för montering i inkommande värmebärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Alternativ mikroprocessor Programmerbar mikroprocessor med 7" pekskärm med användarvänligt och intuitivt gränssnitt och svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 Touch med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor och alternativ mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering (max. 200 m) (bipackad). Mikroprocessorpanel för separat montering (max. 500 m) (bipackad). Börvärdesjustering från extern analog signal (4 20 ma). Börvärdesval (dubbla börvärden) från extern kontakt. Kyleffektbegränsning från extern kontakt V styrsignal för kondenseringsreglering (max. 30 m skärmad kabel). Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) [pump-/ar, tryckgivare och bypass-ventil ingår inte]. Styrning av inverterstyrd/-a köldbärarpump/-ar i primärkretsen i dubbelflödessystem med primär- och sekundärkrets med variabla flöden typ VPF.D (0 10 V) inkl. temperaturgivare (bipackad) [primär- och sekundärpump-/ar, och styrning av sekundärpump/-ar ingår inte]. Seriellt kort för BACnet (RS48. Seriellt kort för BACnet (IP). Seriellt kort för LonWorks (FTT-10A). Seriellt kort för Modbus (RS48. 9

10 Utrustningsspecifikation med alternativ och tillval Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startutrustningar för ingående apparater, manövertransformator samt plintar för extern start/stopp, yttre förreglingar, extern växling mellan värmedrift och kyldrift och potentialfritt summalarm. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Plintar för extern driftindikering av kompressorn/ -erna. Faskompensering av kompressorn/-erna. Mjukstartsutrustning inkl. automatsäkringar/effektbrytare. Automatsäkringar/effektbrytare [istället för skruv-/knivsäkringar]. Partmärkning. Relä för start och stopp av köldbärarpump. Reläer för start och stopp av dubbla köldbärarpumpar. Reläer för start och stopp av köldbärarpump och värmebärarpump. Reläer för start och stopp av dubbla köldbärarpumpar och dubbla värmebärarpumpar. 10

11 Tekniska data/allmänt KB 12/7 C VB 40/45 C (Standardutförande) FOCS2/W/H/CAE Effektdata Värmeeffekt 1) kw Kyleffekt 1) kw Effektbehov 1) 2) kw 73,1 83,1 99, COP 4,89 4,89 4,91 4,92 4,94 4,94 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN125 DN125 DN150 DN150 DN150 DN150 Köldbäraranslutning ut DN125 DN125 DN150 DN150 DN150 DN150 Anslutningstyp Fläns Köldbärarflöde 1) l/s 13, ,86 21,64 24,69 27,94 Köldbärartryckfall 1) kpa 37,06 38,7 42,7 42,6 42,7 48,8 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning l Effektreglering Steglös % Bryt-/larmtryck bar 28,0 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN100 DN125 DN125 DN125 DN125 DN150 Värmebäraranslutning ut DN100 DN125 DN125 DN125 DN125 DN150 Anslutningstyp Fläns Värmebärarflöde 1) l/s 17,26 19,62 23,56 26,99 30,77 34,84 Värmebärartryckfall 1) kpa 44,4 42,8 46,4 47,4 49,5 51,2 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 50,0 49,0 75,0 73,0 85,0 94,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå db(a) 79/65/61 79/65/61 79/65/61 79/65/61 79/65/61 79/65/61 Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 40/45 C, vatten, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/ med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 11

12 Tekniska data/allmänt KB 12/7 C VB 40/45 C (Standardutförande) FOCS2/W/H/CAE Effektdata Värmeeffekt 1) kw Kyleffekt 1) kw Effektbehov 1) 2) kw COP 4,89 4,77 4,90 4,91 4,92 4,94 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN200 DN200 DN200 DN200 DN200 DN250 Köldbäraranslutning ut DN200 DN200 DN200 DN200 DN200 DN250 Anslutningstyp Fläns Köldbärarflöde 1) l/s 30,14 31,42 33,33 37,75 43,25 49,36 Köldbärartryckfall 1) kpa 41,0 42,1 37,6 46,7 32,9 44,5 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning/kompressor l Effektreglering Steglös 25 Steglös 12,5 Steglös 25 Steglös 12,5 100 % 100 % 100 % 100 % Bryt-/larmtryck bar 28,0 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN150 DN125 DN150 DN125 DN125 DN125 Värmebäraranslutning ut DN150 DN125 DN150 DN125 DN125 DN125 Anslutningstyp Fläns Värmebärarflöde 1) l/s 37,68 39,25 41,64 47,14 53,95 61,45 Värmebärartryckfall 1) kpa 46,4 42,7 44,3 46,4 47,5 49,6 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 138,0 55,0 137,0 65,5 72,0 106,5 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå db(a) 80/66/62 80/66/62 80/66/62 80/66/62 80/66/62 80/66/62 Eldata Mått och vikter Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 40/45 C, vatten, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/ med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 12

13 Tekniska data/allmänt KB 12/7 C VB 40/45 C (Standardutförande) FOCS2/W/H/CAE Effektdata Värmeeffekt 1) kw Kyleffekt 1) kw Effektbehov 1) 2) kw COP 4,94 4,88 4,92 4,93 4,94 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN250 DN250 DN250 DN250 DN250 Köldbäraranslutning ut DN250 DN250 DN250 DN250 DN250 Anslutningstyp Fläns Köldbärarflöde 1) l/s 55,89 60,19 84,47 92,50 98,69 Köldbärartryckfall 1) kpa 52,6 36,6 32,9 47,4 44,2 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning l 35,0 38,0 35,0 35,0 35,0 Effektreglering Steglös 12,5 100 % Steglös % Bryt-/larmtryck bar 28,0 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN150 DN150 DN125 DN125 DN125 Värmebäraranslutning ut DN150 DN150 DN125 DN125 DN125 Anslutningstyp Fläns Värmebärarflöde 1) l/s ,26 107,89 115,38 123,05 Värmebärartryckfall 1) kpa 51,6 46,2 46,8 48,3 49,06 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 103,5 139,5 81,8 83,8 83,8 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå db(a) 80/66/62 81/67/63 82/68/64 82/68/64 82/68/64 Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 40/45 C, vatten, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/ med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 13

14 Tekniska data/allmänt KB 12/7 C VB 55/60 C 6) (HWT-utförande) FOCS2/W/H/CAE 1301/HWT* 1401/HWT* 1601/HWT* 1801/HWT* 2101/HWT* Effektdata Värmeeffekt 1) kw Kyleffekt 1) kw Effektbehov 1) 2) kw COP 3,26 3,26 3,29 3,43 3,37 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN125 DN125 DN150 DN150 DN150 Köldbäraranslutning ut DN125 DN125 DN150 DN150 DN150 Anslutningstyp Fläns Köldbärarflöde 1) l/s 11,18 12,72 14,86 17,33 20,19 Köldbärartryckfall 1) kpa 24,3 25,4 26,5 27,3 28,6 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning l 19,0 19,0 35,0 35,0 35,0 Effektreglering Steglös % Bryt-/larmtryck bar 28,0 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN100 DN125 DN125 DN125 DN125 Värmebäraranslutning ut DN100 DN125 DN125 DN125 DN125 Anslutningstyp Fläns Värmebärarflöde 1) l/s 15,94 18,13 21,11 24,22 28,43 Värmebärartryckfall 1) kpa 37,9 36,5 37,3 38,2 42,2 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 50,0 49,0 75,0 73,0 85,0 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå db(a) 79/65/61 79/65/61 79/65/61 79/65/61 79/65/61 Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 55/60 C, vatten, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/ med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). 6) För högre utgående temperatur kontakta vår kundtjänst. Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 14

15 Tekniska data/allmänt KB 12/7 C VB 55/60 C 6) (HWT-utförande) FOCS2/W/H/CAE 2401/HWT* 2802/HWT* 3202/HWT* 3602/HWT* 4202/HWT* Effektdata Värmeeffekt 1) kw Kyleffekt 1) kw Effektbehov 1) 2) kw COP 3,37 3,26 3,30 3,43 3,37 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN150 DN200 DN200 DN200 DN250 Köldbäraranslutning ut DN150 DN200 DN200 DN200 DN250 Anslutningstyp Fläns Köldbärarflöde 1) l/s 22,89 25,43 29,75 34,64 40,39 Köldbärartryckfall 1) kpa 32,7 27,6 29,0 21,1 29,8 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning/kompressor l 35,0 19,0 35,0 35,0 35,0 Effektreglering Steglös % Steglös 12,5 100 % Bryt-/larmtryck bar 28,0 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN150 DN125 DN125 DN125 DN125 Värmebäraranslutning ut DN150 DN125 DN125 DN125 DN125 Anslutningstyp Fläns Värmebärarflöde 1) l/s 32,19 36,27 42,24 48,42 56,85 Värmebärartryckfall 1) kpa 43,7 36,5 37,2 38,3 42,3 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 94,0 55,0 65,5 72,0 106,5 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå db(a) 79/65/61 80/66/62 80/66/62 80/66/62 80/66/62 Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 55/60 C, vatten, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/ med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). 6) För högre utgående temperatur kontakta vår kundtjänst. Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 15

16 Tekniska data/allmänt KB 12/7 C VB 55/60 C 6) (HWT-utförande) FOCS2/W/H/CAE 4802/HWT* 7204/HWT* 7804/HWT* 8404/HWT* Effektdata Värmeeffekt 1) kw Kyleffekt 1) kw Effektbehov 1) 2) kw COP 3,37 3,43 3,40 3,37 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN250 DN250 DN250 DN250 Köldbäraranslutning ut DN250 DN250 DN250 DN250 Anslutningstyp Fläns Köldbärarflöde 1) l/s 45,75 69,28 74,94 80,75 Köldbärartryckfall 1) kpa 35,3 21,1 31,3 29,6 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning l 35,0 35,0 35,0 35,0 Effektreglering Steglös 12,5 100 % Steglös % Bryt-/larmtryck bar 28,0 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN150 DN125 DN125 DN125 Värmebäraranslutning ut DN150 DN125 DN125 DN125 Anslutningstyp Fläns Värmebärarflöde 1) l/s 64,38 96,80 105,20 113,70 Värmebärartryckfall 1) kpa 44,05 37,7 40,16 41,8970/56/52 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 103,5 81,8 83,8 83,8 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) l Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå db(a) 80/66/62 82/68/64 82/68/64 82/68/64 Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 55/60 C, vatten, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-14 db(a)) (tillval)/ med extra ljuddämpande kompressorhuv (-18 db(a)) (tillval). 6) För högre utgående temperatur kontakta vår kundtjänst. Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 16

17 Tekniska data/arbetsområden Flöden Min. l/s Köldbärare Max. l/s Min. l/s Värmebärare Max. l/s FOCS2/W/H/CAE1301 9,6 27,1 5,6 25,7 FOCS2/W/H/CAE ,9 31,1 6,4 29,7 FOCS2/W/H/CAE ,2 30,6 7,7 34,2 FOCS2/W/H/CAE ,1 35,6 8,8 38,8 FOCS2/W/H/CAE ,1 41,4 10,0 42,2 FOCS2/W/H/CAE ,4 45,3 11,3 46,8 FOCS2/W/H/CAE ,1 53,1 12,3 54,7 FOCS2/W/H/CAE ,8 58,3 12,7 59,3 FOCS2/W/H/CAE ,3 63,9 13,6 61,7 FOCS2/W/H/CAE ,4 63,9 15,4 68,5 FOCS2/W/H/CAE ,2 79,8 17,6 77,6 FOCS2/W/H/CAE ,3 80,0 20,0 84,4 FOCS2/W/H/CAE ,8 80,0 22,6 93,6 FOCS2/W/H/CAE ,2 99,7 24,7 109,4 FOCS2/W/H/CAE ,1 159,4 35,3 155,3 FOCS2/W/H/CAE ,5 129,4 37,5 161,9 FOCS2/W/H/CAE ,6 160,0 40,0 168,9 17

18 Tekniska data/arbetsområden Temperaturer Standardutförande Utgående värmebärartemperatur [ C] Utgående köldbärartemperatur [ C] HWT-utförande Utgående värmebärartemperatur [ C] Utgående köldbärartemperatur [ C] 18

19 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 12 Langlier mättnadsindex LSI -0,4 0,4 13 Konduktivitet S/cm Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. Rad 12 Ett LSI under -0,5 tenderar att upplösa fast CaCO 3 (korrosionsrisk) medan ett LSI över 0,5 tenderar att bilda fast CaCO 3 (skalbildning). Rad 13 En konduktivitet högre än angivet värde förorsakar korrosion. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 19

20 Tekniska data/el Standardutförande FOCS2/W/H/CAE Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² Rek. avsäkring A(t) FOCS2/W/H/CAE Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² 240 2x185 2x185 2x185 2x185 2x185 Rek. avsäkring A(t) FOCS2/W/H/CAE Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² 2x300 2x300 4x185 4x185 4x185 Rek. avsäkring A(t) ) Se även elscheman för aktuellt aggregat. 20

21 Tekniska data/el HWT-utförande FOCS2/W/H/CAE 1301/HWT* 1401/HWT* 1601/HWT* 1801/HWT* 2101/HWT* Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) FOCS2/W/H/CAE 2401/HWT* 2802/HWT* 3202/HWT* 3602/HWT* 4202/HWT* Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) FOCS2/W/H/CAE 4802/HWT* 7204/HWT* 7804/HWT* 8404/HWT* Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) ) Se även elscheman för aktuellt aggregat. 2) Tillval. 21

22 Tekniska data/ljud Ljudeffektnivåer Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FOCS2/W/H/CAE FOCS2/W/H/CAE FOCS2/W/H/CAE FOCS2/W/H/CAE Noteringar: Aggregaten är testade enligt ISO9614 under iakttagande vad som krävs enligt Eurovents akustiska test 8/1. Ljudtrycksnivåer Ljudtrycksnivå db Oktavband (Hz) Totalt db(a) FOCS2/W/H/CAE FOCS2/W/H/CAE FOCS2/W/H/CAE FOCS2/W/H/CAE Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Ljuddämpande kompressorhuv reducerar den totala ljudtrycksnivån med ca 14 db(a) och extra ljuddämpande kompressorhuv med 18 db(a). 22

23 Tekniska data/mått och vikter Aggregat utan ljuddämpande kompressorhuv (standard) FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg ) 3500 Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

24 Tekniska data/mått och vikter Aggregat med ljuddämpande kompressorhuv (tillval) FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg ) 3500 Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

25 Tekniska data/mått och vikter Aggregat med extra ljuddämpande kompressorhuv (tillval) FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS2/W/H/CAE Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg ) 3500 Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

26 Alternativ och tillval Ramverk och hölje Benämning/beskrivning Ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 30 mm polyesterfiber, som reducerar ljudnivån med 14 db(a) För aggregat typ/storlek Noteringar Alla Extra ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 50 mm (5 lager) polyuretan, som reducerar ljudnivån med 18 db(a) Alla Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Kylutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Avstängningsventil i sugledningen/-arna Alla Dubbel förångarisolering Alla Kondensortuber i koppar/nickel (90/10 %) [istället för koppar (100 %] Alla Fortsättning nästa sida 26

27 Alternativ och tillval Kylutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Kondensortuber i koppar/nickel (70/30 %) [istället för koppar (100 %] Alla Köldbärarutrustning Benämning/beskrivning Flänsade köldbäraranslutningar istället för Victaulicanslutningar För aggregat typ/storlek Noteringar Alla Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Gummikompensatorer med flänsar i vitkromerat stål (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) Alla Kontakta vår kundtjänst. Fortsättning nästa sida 27

28 Alternativ och tillval Köldbärarutrustning Benämning/beskrivning Längdbegränsare för flänsade gummikompensatorer (bipackade) För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Vacuumstödring för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Silsats (bipackad) [obligatorisk säkerhetsutrustning] Alla Blandningskärl Se vidare kapitel Tillval/detaljerad information, rubrik Blandningskärl. Värmebärarutrustning Benämning/beskrivning Flänsade värmebäraranslutningar istället för Victaulicanslutningar För aggregat typ/storlek Noteringar Alla Fortsättning nästa sida 28

29 Alternativ och tillval Värmebärarutrustning Benämning/beskrivning Gummikompensatorer med flänsar i vitkromerat stål (bipackade) [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) Alla Kontakta vår kundtjänst. Längdbegränsare för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Vacuumstödring för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Silsats (bipackad) [obligatorisk säkerhetsutrustning] Alla Samlingsrör för värmebäraranslutningar 8103, 9003, 9004 och

30 Alternativ och tillval Mikroprocessor Benämning/beskrivning 7-tums pekskärm med intuitivt och användarvänligt gränssnitt För aggregat typ/storlek Noteringar Alla Mikroprocessorpanel för separat montering (max. 200 m) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 500 m) (bipackad) Alla Börvärdesförskjutning från extern analog signal (4 20 ma) Alla Börvärdesval (dubbla börvärden) från extern kontakt Alla Kyleffektbegränsning från extern kontakt Alla 0 10 V styrsignal för kondensorreglering (max. 30 m skärmad kabel) Alla Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) Styrning av inverterstyrd/-a köldbärarpump/-ar i primärkretsen i dubbelflödessystem med primär- och sekundärkrets med variabla flöden typ VPF.D (0 10 V) inkl. temperaturgivare Alla Alla Pump-/ar, tryckgivare och bypassventil ingår inte. Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V). Primär- och sekundärpump-/ar, och styrning av sekundärpump-/ar ingår inte Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). Seriellt kort för BACnet (IP) Alla Fortsättning nästa sida 30

31 Alternativ och tillval Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Seriellt kort för BACnet (RS48 Alla Seriellt kort för LonWorks (FTT-10A) Alla Seriellt kort för Modbus (RS48 Alla Elutrustning Benämning/beskrivning Faskompensering av kompressorerna För aggregat typ/storlek Noteringar Alla Automatsäkringar/effektbrytare istället för skruv-/knivsäkringar Alla Mjukstartsutrustning inklusive automatsäkringar/effektbrytare Alla Fortsättning nästa sida 31

32 Alternativ och tillval Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Partmärkning Alla Plintar för extern driftindikering av kompressorerna Alla Reläer för start och stopp av köldbärarpump och värmebärarpump Alla Reläer för start och stopp av dubbla köldbärarpumpar och dubbla värmebärarpumpar Alla 32

33 Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. Flödesvakter För ytterligare information se separat Produktinformation. Typ SF-1K 33

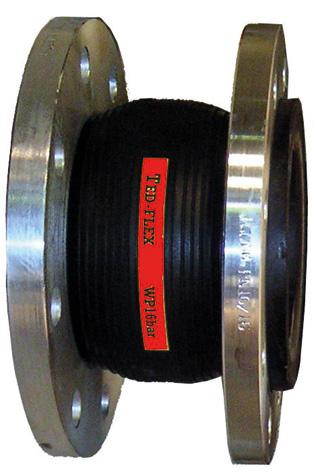

34 Alternativ och tillval/detaljer Gummikompensatorer Köldbärarledningar (EV) Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN200 2 x 1 12-VAC200 2 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN250 2 x 1 12-VAC250 2 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN250 2 x 1 12-VAC250 2 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN250 2 x 1 12-VAC250 2 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN250 4 x 1 12-VAC250 4 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN250 4 x 1 12-VAC250 4 x 3 12-TFLBG FOCS2/W/H/CAE TEF DN250 4 x 1 12-VAC250 4 x 3 12-TFLBG För komplett teknisk information se separat Produktionformation för gummikompensatorer. 34

35 Alternativ och tillval/detaljer Gummikompensatorer Värmebärarledningar (KD) Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ FOCS2/W/H/CAE TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 4 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 4 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 4 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 4 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 4 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF150 DN150 2 x 1 12-VAC150 4 x 2 12-TFLBG150 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 8 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 8 x 2 12-TFLBG125 FOCS2/W/H/CAE TEF125 DN125 2 x 1 12-VAC125 8 x 2 12-TFLBG125 För komplett teknisk information se separat Produktionformation för gummikompensatorer. 35

36 Alternativ och tillval/detaljer Silsatser Köldbärarledningar (EV) Aggregat typ Silsats typ 1) dimension Anslutnings- Kvs-värden m³/h Filter Ventiler 2) FOCS2/W/H/CAE1301 SS125/V DN FOCS2/W/H/CAE1401 SS125/V DN FOCS2/W/H/CAE1601 SS150/V DN FOCS2/W/H/CAE1801 SS150/V DN FOCS2/W/H/CAE2101 SS150/V DN FOCS2/W/H/CAE2401 SS150/V DN FOCS2/W/H/CAE2701 SS150/V DN FOCS2/W/H/CAE2802 SS150/V DN FOCS2/W/H/CAE3001 SS150/V DN FOCS2/W/H/CAE3202 SS200/V DN FOCS2/W/H/CAE3602 SS200/V DN FOCS2/W/H/CAE4202 SS200/V DN FOCS2/W/H/CAE4802 SS200/V DN FOCS2/W/H/CAE5402 SS250/V DN FOCS2/W/H/CAE7204 SS300/V DN FOCS2/W/H/CAE7804 SS300/V DN FOCS2/W/H/CAE8404 SS300/V DN ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 36

37 Alternativ och tillval/detaljer Silsatser Värmebärarledningar (KD) Aggregat typ Silsats typ 1) dimension Anslutnings- Kvs-värden m³/h Filter Ventiler 2) FOCS2/W/H/CAE1301 SS125/V DN FOCS2/W/H/CAE1401 SS125/V DN FOCS2/W/H/CAE1601 SS150/V DN FOCS2/W/H/CAE1801 SS150/V DN FOCS2/W/H/CAE2101 SS150/V DN FOCS2/W/H/CAE2401 SS150/V DN FOCS2/W/H/CAE2701 SS150/V DN FOCS2/W/H/CAE2802 SS150/V DN FOCS2/W/H/CAE3001 SS150/V DN FOCS2/W/H/CAE3202 SS200/V DN FOCS2/W/H/CAE3602 SS200/V DN FOCS2/W/H/CAE4202 SS200/V DN FOCS2/W/H/CAE4802 SS200/V DN FOCS2/W/H/CAE5402 SS250/V DN FOCS2/W/H/CAE7204 SS300/V DN FOCS2/W/H/CAE7804 SS300/V DN FOCS2/W/H/CAE8404 SS300/V DN ) Erfordras för att skydda kondensorn mot skador p.g.a.spånor och eventuellt andra föremål i värmebärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 37

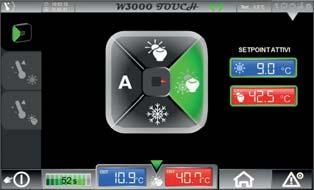

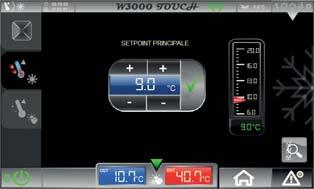

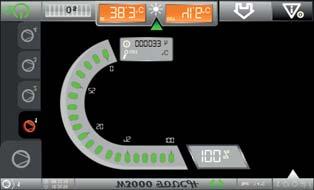

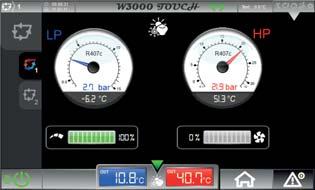

38 Alternativ och tillval/detaljer Mikroprocessor W3000 TOUCH Användarvänligt och intuitivt gränssnitt med svensk displaytext Startsida Exempelbilder 38

39 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) Systemflödesschema M HC1 VM1 PSD2 VÄTSKEKYLAGGREGAT PSD1 M KYLOBJEKT 2 KYLOBJEKT 4 VM1 HC1 M VM1 HC1 För detaljer se kapitel Funktion, rubrik Aggregatflödesschema för aktuell aggregatstorlek M KYLOBJEKT 1 KYLOBJEKT 3 VM1 HC1 M VM1 HC1 BUFFERTTANK INVERTERSTYRDA PUMPAR Komponentschema AGGREGATETS APPARATSKÅP Mikroprocessor W3000 Styrenhet DP3 Styrenhet PL ma 0 10 V Larm till/från 0 10 V 4 20 ma M PSD1 Differenstrycksvakt Känner tryckdifferensen över aggregatets förångare (annan leverantör) Inverterstyrd pump (annan leverantör) VM2 2-vägs bypassventil (annan leverantör) PSD2 Differenstrycksvakt Känner tryckdifferensen över systemet efter det längst bort belägna kylobjektet (annan leverantör) Funktionsbeskrivning Köldbärarsystemet består av en gemensam krets med gemensam köldbärarpump. Flödet i köldbärarsystemet och differenstrycket mellan systemets fram- och återledning varierar i takt med att kylobjektens 2-vägs styrventiler öppnar och stänger vid ändringar i kylbehovet. Styrenhet PL3, monterad i vätskekylaggregatets apparatskåp, mäter systemets differenstryck över det längst bort belägna kylobjektet med hjälp av differenstryckgivare PSD2. Så länge differenstrycket ligger inom en neutralzon, definierad av två programmerade differenstryck (min och max), sker inga förändringar, men om differenstrycket stiger över maxtrycket, skickar styrenheten en signal till mikroprocessorn att stegvis öka köldbärarpumpens varvtal och om differenstrycket sjunker under mintrycket, skickar styrenheten en signal till mikroprocessorn att stegvis sänka köldbärarpumpens varvtal. Trögheten i den stegvisa ändringen av varvtalet kombinerat med mikroprocessorns kontinuerliga övervakning av vad som samtidigt sker i vätskekylaggregat och köldbärarsystem, garanterar att ändringen sker under fortsatt stabil drift. Styrenhet DP3, monterad i vätskekylaggregatets apparatskåp, mäter differenstrycket över aggregatets förångare med hjälp av differenstryckgivare PSD1. Så länge differenstrycket indikerar att flödet över förångaren ligger över minflödet, sker inga förändringar, men om differenstrycket skulle indikera att flödet sjunker och närmar sig minflödet skickar styrenheten en signal till mikroprocessorn, som i sin tur skickar en signal till styrenhet PL3 att gradvis öppna 2-vägsventilen VM2 så att flödet över förångaren hålls på en säker nivå. En anläggning som består av flera vätskekylaggregat i gemensamt köldbärarsystem och som styrs av en övergripande mikroprocessor typ Manager P+VPF fungerar på i princip samma sätt. En sådan anläggning har gemensam styrenhet PL3 i den övergripande mikroprocessorn, gemensam differenstryckgivare PSD2 och gemensam 2-vägs styrventil VM2 (bypass-ventil) men separata styrenheter DP3 och differenstryckgivare PSD1 i respektive aggregat. 39

40 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) Bypassledningsdata Vätskekylaggregatet/-ens minimiflöde m³/h Rekommenderad ledningsdimension Ventiltyp Rekommenderad bypassventil VM2 Kvs-värde m³/h Ventilens anslutningsdimension Ventilmotor typ DN50 VVG SKB DN65 VVF SKB DN80 VVF SKB DN100 VVF SKC DN125 VVF SKC DN150 VVF SKC60 40

41 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V) Systemflödesschema M KYLOBJEKT 2 KYLOBJEKT 2 VM1 HC M VM1 HC M KYLOBJEKT 1 KYLOBJEKT 1 VM1 HC M VM1 HC ZONE 1 ZONE 2 VB VB VB VB VÄTSKEKYLAGGREGAT INVERTERSTYRDA PUMPAR INVERTERSTYRDA PUMPAR För detaljer se kapitel Funktion, rubrik Aggregatflödesschema för aktuell aggregatstorlek TT1 TT2 T1 Utjämningsledning T1 T1 T1 BUFFERTTANK INVERTERSTYRDA PUMPAR Komponentschema AGGREGATETS APPARATSKÅP Mikroprocessor W3000 Styrenhet PL V Larm till/från Inverterstyrd pump (annan leverantör) TI1 TI2 Funktionsbeskrivning Köldbärarsystemet består av två sammanbundna system, ett primärsystem och ett sekundärsystem. I sekundärkretsen varierar köldbärarflödet i respektive zon i takt med att de olika kylobjektens 2-vägs styrventiler öppnar och stänger vid ändringar i kylbehovet. Pumpens varvtal i respektive zon styrs av zonens egen styrutrustning. Primärkretspumpens varvtal styrs av vätskekylaggregatets mikroprocessor, som strävar efter att konstanthålla temperaturdifferensen över aggregatets förångare på inställt värde genom att reglera pumpens varvtal. Styrenhet PL3, monterad i vätskekylaggregatets apparatskåp, mäter temperaturdifferensen mellan köldbärarsystemets framledning och utjämningsledningen med hjälp av temperaturgivarna TI1 och TI2. Om temperaturen i utjämningsledningen är lika med temperaturen i framledningen innebär det köldbärarflödena i primär- och sekundärkretsarna balanserar med aningen högre flöde i primärkretsen än i sekundärkretsen. Om temperaturen i utjämningsledningen stiger över temperaturen i framledningen innebär det att flödet i sekundärkretsen är högre än flödet i primärkretsen och att uppvärmd köldbärare strömmar från returledningen genom utjämningsledningen till framledningen. Om detta sker skickar styrenheten en signal till mikroprocessorn att stegvis öka primärkretspumpens varvtal tills de två temperaturerna är lika igen. Trögheten i den stegvisa ändringen av varvtalet kombinerat med mikroprocessorns kontinuerliga övervakning av vad som samtidigt sker i vätskekylaggregat och köldbärarsystem garanterar att ändringen sker under fortsatt stabil drift. En inställning i aggregatets mikroprocessor upprätthåller flödet genom aggregatets förångare över lägsta tillåtna flöde genom minbegränsning av primärkretspumpens varvtal. En anläggning som består av flera vätskekylaggregat i ett gemensamt köldbärarsystem och som styrs av en övergripande mikroprocessor typ Manager P+VPF, fungerar i princip på samma sätt. Styrenhet PL3 i den övergripande mikroprocessorn mäter temperaturerna i framoch utjämningsledningarna (TI1 och TI2). Vid obalans skickar den en signal till respektive aggregats mikroprocessor att justera aggregatets pumps varvtal. Den övergripande mikroprocessorn koordinerar via aggregatens mikroprocessorer att alla pumparna arbetar med samma varvtal. Om en pump startas eller stoppas sker ny koordinering. 41

42 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V) Utjämningsledningsdata Vätskekylaggregatet/-ens minimiflöde enligt kapitel Tekniska data/arbetsområden, rubrik Flöden m³/h Rekommenderad dimension utjämningsledning DN DN DN DN DN DN200 42

43 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 43
