1 PRI-P.BW-HT AQS/Climaveneta BW-HT storlekar Värmeeffekt 2 79 kw Värmepump vätska-vätska -5/+65 C Produktinformation

2 PRI-P.BW-HT Innehållsförteckning Innehåll Börjar på sidan Fördelar...3 Funktion...5 Utrustningsspecifikation med alternativ och tillval...9 Tekniska data/allmänt...11 Tekniska data/arbetsområden...15 Tekniska data/el...18 Tekniska data/ljud...19 Tekniska data/mått och vikter...2 Tekniska data/pumpdata (tillval)...22 Installationsdata...34 Alternativ och tillval...36 Alternativ och tillval/detaljer... Beskrivningstext...44 Beteckningsnyckel BW-HT = Värmepump vätska-vätska -5/+65 C (bergvärmepump) 71 = Storleksbeteckning (71 32) BW-HT71 2

3 PRI-P.BW-HT Fördelar Fördel Innebär BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 1 händelserna. De händelser som registreras är de första 1 minuterna efter det att aggregatet startats, de senaste 1 minuterna innan ett larm löst ut och de senaste 1 minuterna innan ett larm återställts. Under dessa 1 minuter loggas driftdata var 3:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Elektroniska expansionsventiler Ger större precision och snabbare respons vid förändringar i behovet och kan arbeta med snävare skillnad mellan förångnings- och kondenseringstemperaturerna, vilket bidrar till optimering av effektiviteten under varierande driftsförhållanden. Utökat arbetsområde för aggregatet. Samtidig uppvärmning och produktion av tappvarmvatten Eliminerar behovet av separat tappvarmvattenberedare. Plattvärmeväxlare Kompakta mått och låg köldmedievolym. Förstärkt utförande för stapling (tillval) Möjliggör att två aggregat kan staplas ovanpå varandra, för att minska behovet av golvyta. 3

4 PRI-P.BW-HT Fördelar Fördel Inbyggd-/a pump-/ar (tillval) Innebär Eliminerar behovet av plats för pump/-ar inomhus. Övergripande styrning av upp till 4 aggregat (tillval) Utökar effektområdet upp till kw. 4

5 PRI-P.BW-HT Funktion Funktionsbeskrivning AQS/Climaveneta BW-HT är en icke reversibel värmepump vätskavätska. Aggregatet består av ett köldmediesystem för mekanisk kylning/uppvärmning samt el- och styrutrustning. Köldmediesystemets huvudkomponenter är: förångare för kylning av vätska, kompressor, vätskekyld kondensor för uppvärmning av vätska, expansionsventil och köldmedium HFC41A. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till värmebäraren. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Enbart vatten eller vatten blandat med frysskyddsvätska. Övergripande systemflödesscheman System med ett aggregat Värmeobjekt Värmeobjekt Värmeobjekt Köldbärarledningar Värmepump vätska-vätska Värmebärarledningar Cirkulationspump Kylobjekt Cirkulationspump Bufferttank System med flera aggregat Sequencer övergripande styrning och övervakning RS485 nätverk Värmepump vätska-vätska Värmepump vätska-vätska Värmepump vätska-vätska Värmepump vätska-vätska M Värmesystem Temperaturgivare Temperaturgivare för tappvarmvatten Tappvarmvattentank Tappvarmvattensystem 5

6 PRI-P.BW-HT Funktion Detaljerat systemflödesschema System med ett aggregat 1) AL TI TI VT1 TI VH1 Tappvarmvattensystem SÄV Eventuell bufferttank TT Elpatron TI SÄV P/VVC VB VH1 VH1 ÅS VB VH1 TI VVC HC1 TT-UTE TI Varmvattenberedare Varmvattenproduktion Kallvatten in VH1 HC1 TI AL TI SÄV M HC1 VM1 TI TI TT RAD VH1 VH1 Bufferttank HC1 VH1 P/VS Värmebärarsystem för uppvärmning Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Värmepump typ BW-HT Elpanna VH1 Bergvärmeslingor AL = Avluftare HC1 = Reglerventil P/VS = Värmebärarpump P/VVC = VVC-pump RAD = Radiator SÄV = Säkerhetsventil TI = Termometer TT = Temperaturgivare TT-UTE = Givare ute VB = Backventil VH1 = Avstängningsventil VS = Värmebärarsystem sekundär VT1 = Termostatisk 3-vägsventil ÅS = Återsugningsskydd Detta flödesschema är ett exempel på ett system då värmepumpen producerar både tappvarmvatten och värmevatten för uppvärmning, men den kan givetvis även användas för att producera antingen enbart det ena eller enbart det andra. Fördelningen av värme för produktion av tappvarmvatten och för uppvärmning sker med hjälp av styrventil VM1. Tappvarmvattensidan arbetar med konstant hög temperatur, medan utgående värmebärartemperatur styrs av utetemperaturen enligt en inställd kurva (utekompenseras), innebärande att utgående värmebärartemperaturen höjs vid sjunkande utetemperatur och sänks vid ökande utetemperatur. Temperaturen i tappvarmvattensystemet höjs en kort period till en temperatur, som är högre än den normala tappvarmvattentemperaturen, med jämna mellanrum, för att förhindra bakterietillväxt (legionella) i systemet. Värmepannan ges starttillstånd, t.ex. om värmeeffekten inte skulle räcka till p.g.a. att utetemperaturen sjunkit under den dimensionerande utetemperaturen. Kontakta gärna vår kundtjänst för ytterligare information. 1) För system med flera aggregat, kombinera detta schema med schemat under rubrik Övergripande systemflödesscheman, underrubrik System med flera aggregat. 6

7 PRI-P.BW-HT Funktion Aggregatflödesschema BW-HT TI 8) PI 8) VH1 8) VB UT* AL VB 7) VB 7) P/VB 3) P/VB 3) SÄV 6) VH2 GK 2) GK 2) SS 1) VH1 SIL VH1 EXP 8) VM1 3) HC1 8) M PI 8) TI 8) PI 8) TI 8) VB UT* VB IN* TT3 TT4 PSH MU KD MU PTH KK TS VM3 VM2 FT SG MU Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL MU EV M TCE MU TT1 AL PSD SÄV 4) TT2 VH2 P/KB 3) GK 2) SS 1) 8) TI 8) PI 8) HC1 8) TI 8) PI 8) VB VH1 SIL 5) VH1 P/KB 3) VH 8) GK 2) VB 5) EXP PI 8) FS 1) KB UT* KB IN* * För komplett extern ledningsdragning se rubrik Övergripande systemflödesscheman, underrubrik System med flera aggregat, samt rubrik Detaljerat systemflödesschema, underrubrik System med ett aggregat. AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor MU = Mätuttag P/KB = Köldbärarpump P/VB = Värmebärarpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SR = Samlingsrör SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Temperaturgivare hetglasledning TT1 = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Temperaturgivare utgående värmebärare TT4 = Temperaturgivare ingående värmebärare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 2-vägs eller 3-vägs styrventil VM2 = Magnetventil vätskeinsprutning VM3 = Styrventil vätskeinsprutning 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel eller dubbla köldbärarpump/-ar 5) = Ingår i tillvalet dubbla köldbärarpumpar 6) = Ingår i tillvalet enkel eller dubbla värmebärarpump/-ar 7) = Ingår i tillvalet dubbla värmebärarpumpar 8) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 7

8 PRI-P.BW-HT Funktion Aggregatflödesschema BW-HT TI 8) PI 8) VH1 8) VB UT* AL SÄV 6) VB 7) VB 7) P/VB 3) P/VB 3) VH2 GK 2) GK 2) SS 1) VH1 SIL VH1 EXP 8) VM1 3) HC1 8) M PI 8) TI 8) PI 8) TI 8) VB UT* VB IN* TT3 TT4 PSH MU KD MU PTH TS KK KK TS VM3 VM2 FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje VM3 VM2 MU PTL MU TT1 AL EV PSD SÄV 4) VB 5) VB 5) M MU TT2 P/KB 3) P/KB 3) TCE VH2 GK 2) GK 2) SS 1) VH1 SIL VH1 EXP 8) TI 8) PI 8) PI 8) FS 1) TI 8) PI 8) HC1 8) VH 8) KB UT* KB IN* * För komplett extern ledningsdragning se rubrik Övergripande systemflödesscheman, underrubrik System med flera aggregat, samt rubrik Detaljerat systemflödesschema, underrubrik System med ett aggregat. AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor MU = Mätuttag P/KB = Köldbärarpump P/VB = Värmebärarpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SR = Samlingsrör SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Temperaturgivare hetglasledning TT1 = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Temperaturgivare utgående värmebärare TT4 = Temperaturgivare ingående värmebärare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 2-vägs eller 3-vägs styrventil VM2 = Magnetventil vätskeinsprutning VM3 = Styrventil vätskeinsprutning 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel eller dubbla köldbärarpump/-ar 5) = Ingår i tillvalet dubbla köldbärarpumpar 6) = Ingår i tillvalet enkel eller dubbla värmebärarpump/-ar 7) = Ingår i tillvalet dubbla värmebärarpumpar 8) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 8

9 PRI-P.BW-HT Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk av polyesterlackerade varmgalvaniserade stålprofiler med invändigt värme- och ljudisolerade paneler av epoximålad varmförzinkad plåt. Ramverk och hölje/alternativ och tillval Extra invändig ljudisolering av kompressorutrymmet som reducerar ljudnivån med ca 4 db(a). Förstärkt ramverk för aggregat med inbyggda pumpar [obligatoriskt tillval för aggregat med pumpar]. Förstärkt utförande för stapling. Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Köldbärar- och värmebäraranslutningar på höger sida [gäller aggregat utan inbyggda pumpar]. Köldbärar- och värmebäraranslutningar på ovansidan [gäller aggregat utan inbyggda pumpar]. Köldbärar- och värmebäraranslutningar på baksidan [gäller aggregat utan inbyggda pumpar]. Köldbärar- och värmebäraranslutningar på höger sida [gäller staplade aggregat utan inbyggda pumpar]. Köldbärar- och värmebäraranslutningar på baksidan [gäller staplade aggregat utan inbyggda pumpar). Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperaturgivare och frysskydd i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med syntetiskt cellgummi (neopren). Hermetisk/-a scrollkompressor/-er med gasinsprutning monterad/-e på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Värmeeffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Danfoss. Vätskekyld kondensor (plattvärmeväxlare). Kondensorns utrustning skall inkludera temperaturgivare i ingående värmebärarledning och temperaturgivare i utgående värmebärarledning. Kondensorn skall vara isolerad med syntetiskt cellgummi (neopren). Intern/-a köldmedieledning/-ar med lågtrycksgivare i sugledningen, högtrycksvakt med manuell återställning i hetgasledningen, torkfilter, synglas med fuktindikering och elektronisk expansionsventil i vätskeledningen samt tryckmätningsuttag enligt tillverkarens standard. Isolerad/-e sugledning/-ar. Driftfyllning med köldmedium HFC41A. Köldbärarutrustning Interna köldbärarledningar avslutade med utvändigt gängade anslutningar. Köldbärarutrustning/alternativ och tillval Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Inbyggd köldbärarpump. Inbyggda dubbla köldbärarpumpar. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl]. Värmebärarutrustning Interna värmebärarledningar avslutade med utvändigt gängade anslutningar. Värmebärarutrustning/alternativ och tillval 3-vägsventil för styrning av varmvattenproduktion (bipackad). Styrning av varmvattenproduktion exklusive 3-vägsventil. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Inbyggd värmebärarpump. Inbyggda dubbla värmebärarpumpar. 9

10 PRI-P.BW-HT Utrustningsspecifikation med alternativ och tillval Silsats för montering i inkommande värmebärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 1 händelserna. De händelser som registreras är de första 1 minuterna efter det att aggregatet startats, de senaste 1 minuterna innan ett larm löst ut och de senaste 1 minuterna innan ett larm återställts. Under dessa 1 minuter loggas driftdata var 3:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Börvärdesjustering från extern analog signal (4 2 ma). Börvärdesval (dubbla börvärden) från extern kontakt. Värmeeffektbegränsning från extern kontakt [storlekar ]. Mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering [max. 2 m] (bipackad). Mikroprocessorpanel för separat montering [max. 5 m] (bipackad). Givare för utekompensering av börvärdet (bipackad). Seriellt kort för BACnet (RS485). Seriellt kort för BACnet (IP). Seriellt kort för LonWorks (FTT-1A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (automatsäkringar) och startutrustningar för ingående apparater, manövertransformator samt plintar för extern start/stopp, yttre förreglingar och potentialfritt summalarm, kapslingsklass IP21. Intern elektrisk ledningsdragning. Partmärkning. Elutrustning/alternativ och tillval Fasföljdsvakt. Mjukstartsutrustning. Plintar för extern driftindikering av kompressorn/-erna. 1

11 PRI-P.BW-HT Tekniska data/allmänt KB /-3 C VB /45 C BW-HT Värmepump typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 2,2 23,7 27,3 3,9 34,8 39,2 Effektbehov 2) kw 6,34 7,37 8,18 9,12 1,3 11,5 COP 3,19 3,22 3,34 3,39 3,38 3,41 Effektdata (enligt EN :211 för jämförelser) 3) Värmeeffekt kw 2,2 23,8 27,4 31, 34,9 39,3 Effektbehov kw 6,52 7,6 8,43 9,39 1,6 11,8 COP 3,1 3, 3,25 3,3 3,29 3,32 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN DN DN DN DN DN Köldbäraranslutning ut DN DN DN DN DN DN Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 1,16 1,37 1,6 1,82 2,5 2,31 Köldbärartryckfall 1) kpa 25,7 26,1 27,5 28,3 28,3 26,5 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l Effektreglering 1/ % Bryt-/larmtryck bar 48,3 på högtryckssidan/3, på lågtryckssidan Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN DN DN DN DN DN Värmebäraranslutning ut DN DN DN DN DN DN Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s,97 1,14 1,32 1,49 1,68 1,89 Värmebärartryckfall 1) kpa 6, 6,1 7,1 7,4 8,1 8,5 Köldmediekretsdata Köldmedietyp HFC41A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Värmebärarkretsdata Min. systemvolym 5) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck VB*KIT* kpa Se kapitel Tekniska data/pumpdata Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut /-3 C, köldbärare 28% etanol, försmutsningsmotstånd,18 m² C/W i förångaren/-arna, värmebärartemperatur in/ut /45 C, värmebärare vatten och försmutsningsmotstånd,18 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angivna data gäller vid köldbärartemperatur in/ut /-3 C, köldbärare 28% etanol, försmutsningsmotstånd i förångaren, värmebärartemperatur /45 C, värmebärare vatten och försmutsningsmotstånd i kondensorn. Data för effektbehov inkluderar den pumpeffekt som erfordras för att övervinna tryckfallet i förångaren respektive kondensorn och data för värmeeffekt inkluderar den värmeeffekt som tillförs i värmebäraren. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 11

12 PRI-P.BW-HT Tekniska data/allmänt KB /-3 C VB /45 C BW-HT Värmepump typ Effektdata (för val av aggregat) 1) Värmeeffekt kw,4 47,5 54,7 61,9 69,6 78,5 Effektbehov 2) kw 12,7 14,7 16,3 18,3 2,5 23, COP 3,18 3,23 3,36 3,38 3, 3,41 Effektdata (enligt EN :211 för jämförelser) 3) Värmeeffekt kw,5 47,6 54,9 62,1 69,8 78,7 Effektbehov kw, 15,1 16,8 18,8 21, 23,6 COP 3,11 3,16 3,27 3,3 3,32 3,34 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN5 DN5 DN5 DN5 DN5 DN5 Köldbäraranslutning ut DN5 DN5 DN5 DN5 DN5 DN5 Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 2,33 2,75 3,21 3,66 4,11 4,64 Köldbärartryckfall 1) kpa 26,8 22,8 26,1 26,3 27,5 27,6 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning/kompressor l Effektreglering 1/5/ % Bryt-/larmtryck bar 48,3 på högtryckssidan/3, på lågtryckssidan Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN5 DN5 DN5 DN5 DN5 DN5 Värmebäraranslutning ut DN5 DN5 DN5 DN5 DN5 DN5 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 1,95 2,29 2,64 2,99 3,36 3,79 Värmebärartryckfall 1) kpa 9,1 1,5 15,2 15,1 15,8 15,8 Köldmediekretsdata Köldmedietyp HFC41A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Värmebärarkretsdata Min. systemvolym 5) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut /-3 C, köldbärare 28% etanol, försmutsningsmotstånd,18 m² C/W i förångaren/-arna, värmebärartemperatur in/ut /45 C, värmebärare vatten och försmutsningsmotstånd,18 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angivna data gäller vid köldbärartemperatur in/ut /-3 C, köldbärare 28% etanol, försmutsningsmotstånd i förångaren, värmebärartemperatur /45 C, värmebärare vatten och försmutsningsmotstånd i kondensorn. Data för effektbehov inkluderar den pumpeffekt som erfordras för att övervinna tryckfallet i förångaren respektive kondensorn och data för värmeeffekt inkluderar den värmeeffekt som tillförs i värmebäraren. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 12

13 PRI-P.BW-HT Tekniska data/allmänt KB /-3 C VB 6/65 C BW-HT Värmepump typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 19,2 22,5 25,8 29,3 33,2 36,9 Effektbehov 2) kw 9,23 1,4 11,9,1 15,2 16,6 COP 2,8 2,16 2,17 2,24 2,18 2,22 Effektdata (enligt EN :211 för jämförelser) 3) Värmeeffekt kw 19,2 22,5 25,9 29,4 33,3 37, Effektbehov kw 9,32 1,5 12,1,3 15,4 16,8 COP 2,6 2,14 2,14 2,21 2,16 2,2 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN DN DN DN DN DN Köldbäraranslutning ut DN DN DN DN DN DN Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s,86 1,4 1,19 1,38 1,55 1,74 Köldbärartryckfall 1) kpa 14,2 14,9 15,2 16,3 16,1 15,1 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning l Effektreglering 1/ % Bryt-/larmtryck bar 48,3 på högtryckssidan/3, på lågtryckssidan Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN DN DN DN DN DN Värmebäraranslutning ut DN DN DN DN DN DN Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s,94 1,9 1,26 1,42 1,62 1, Värmebärartryckfall 1) kpa 5,5 5,6 6,5 6,7 7,5 7,7 Köldmediekretsdata Köldmedietyp HFC41A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Värmebärarkretsdata Min. systemvolym 5) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck VB*KIT* kpa Se kapitel Tekniska data/pumpdata Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut /-3 C, köldbärare 28% etanol, försmutsningsmotstånd,18 m² C/W i förångaren/-arna, värmebärartemperatur in/ut 6/65 C, värmebärare vatten och försmutsningsmotstånd,18 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angivna data gäller vid köldbärartemperatur in/ut /-3 C, köldbärare 28% etanol, försmutsningsmotstånd i förångaren, värmebärartemperatur 6/65 C, värmebärare vatten och försmutsningsmotstånd i kondensorn. Data för effektbehov inkluderar den pumpeffekt som erfordras för att övervinna tryckfallet i förångaren respektive kondensorn och data för värmeeffekt inkluderar den värmeeffekt som tillförs i värmebäraren. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud.

14 PRI-P.BW-HT Tekniska data/allmänt KB /-3 C VB 6/65 C BW-HT Värmepump typ Effektdata (för val av aggregat) 1) Värmeeffekt kw 38,6 45,1 51,8 58,7 66,6 74,1 Effektbehov 2) kw 18,5 2,9 23,9 26,4 3,5 33,3 COP 2,9 2,16 2,17 2,22 2,18 2,23 Effektdata (enligt EN :211 för jämförelser) 3) Värmeeffekt kw 38,7 45,2 52, 58,9 66,8 74,3 Effektbehov kw 18,7 21,1 24,2 26,8 3,9 33,8 COP 2,7 2,14 2,15 2,2 2,16 2,2 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN5 DN5 DN5 DN5 DN5 DN5 Köldbäraranslutning ut DN5 DN5 DN5 DN5 DN5 DN5 Anslutningstyp Köldbärarflöde 1) l/s 1,73 2,8 2,39 2,77 3,1 3,5 Köldbärartryckfall 1) kpa 14,7, 14,4 15, 15,6 15,7 Kompressordata Kompressortyp Scroll Fabrikat Danfoss Antal Oljetyp Esterolja Oljefyllning/kompressor l Effektreglering 1/5/ % Bryt-/larmtryck bar 48,3 på högtryckssidan/3, på lågtryckssidan Kondensordata Kondensortyp Plattvärmeväxlare Antal kondensorer Värmebärarvolym l Värmebäraranslutning in DN5 DN5 DN5 DN5 DN5 DN5 Värmebäraranslutning ut DN5 DN5 DN5 DN5 DN5 DN5 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 1,88 2,19 2,52 2,85 3,24 3,6 Värmebärartryckfall 1) kpa 8,4 9,6,8,8 14,7 14,3 Köldmediekretsdata Köldmedietyp HFC41A Antal köldmediekretsar Driftfyllning per krets 4) kg Köldbärarkretsdata Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Värmebärarkretsdata Min. systemvolym 5) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*KIT* kpa Se kapitel Tekniska data/pumpdata Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut /-3 C, köldbärare 28% etanol, försmutsningsmotstånd,18 m² C/W i förångaren/-arna, värmebärartemperatur in/ut 6/65 C, värmebärare vatten och försmutsningsmotstånd,18 m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angivna data gäller vid köldbärartemperatur in/ut /-3 C, köldbärare 28% etanol, försmutsningsmotstånd i förångaren, värmebärartemperatur 6/65 C, värmebärare vatten och försmutsningsmotstånd i kondensorn. Data för effektbehov inkluderar den pumpeffekt som erfordras för att övervinna tryckfallet i förångaren respektive kondensorn och data för värmeeffekt inkluderar den värmeeffekt som tillförs i värmebäraren. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 14

15 PRI-P.BW-HT Tekniska data/arbetsområden Flöden Värmepump typ Min. l/s Köldbärare Max. l/s Min. l/s Värmebärare Max. l/s BW-HT71,53 2,11,36 2,39 BW-HT91,64 2,5,44 2,84 BW-HT11,75 2,83,5 3,22 BW-HT121,89 3,22,58 3,64 BW-HT1,97 3,64,67 4,11 BW-HT151 1,11 4,11,75 4,69 BW-HT152 1,11 4,17,78 4,75 BW-HT182 1,33 4,94,92 4,83 BW-HT22 1,56 5,61 1,8 6,39 BW-HT252 1,81 6,36 1,22 7,25 BW-HT262 2,3 7,19 1,39 8,17 BW-HT32 2,31 8,19 1,56 9,31 15

16 PRI-P.BW-HT Tekniska data/arbetsområden Temperaturer Utgående värmebärartemperatur [ C] Utgående köldbärartemperatur [ C] 16

17 PRI-P.BW-HT Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 15 ppm 4 Järnjoner Fe 3+ <,5 ppm 5 Manganjoner Mn 2+ <,5 ppm 6 Koldioxid CO 2 < 1 ppm 7 Vätesulfid H 2 S < 5 ppb 8 Syre O 2 <,1 ppm 9 Klor Cl 2 <,5 ppm 1 Ammoniak NH 3 <,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 1 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan,2 och,3 ppm. Rad 1 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 17

18 PRI-P.BW-HT Tekniska data/el Aggregat utan pump/-ar BW-HT Värmepump typ Eldata 1) Anslutningsspänning V /3+PE/5 Märkeffekt kw 1,2 11,6,3 14,9 16,7 18,9 Märkström A 17,1 2,2 22,4 24,9 27,4 31,9 Startström A 98, Rek. avsäkring A(t) BW-HT Värmepump typ Eldata 1) Anslutningsspänning V /3+PE/5 Märkeffekt kw 2,4 23,2 26,6 29,8 33,4 37,8 Märkström A 34,5,4 44,8 49,8 54,8 63,8 Startström A Rek. avsäkring A(t) ) Se även elscheman för aktuellt aggregat. Aggregat med pump/-ar Kontakta vår kundtjänst. 18

19 PRI-P.BW-HT Tekniska data/ljud Ljudeffektnivåer Värmepump typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) BW-HT BW-HT BW-HT BW-HT BW-HT BW-HT BW-HT BW-HT Noteringar: Aggregaten är testade enligt ISO9614 under iakttagande vad som krävs enligt Eurovents akustiska test 8/1. Aggregat med inbyggda pumpar (tillval) ökar den totala ljudeffektnivån med ca 1 db(a). Extra invändig ljudisolering av kompressorutrymmet (tillval) reducerar den totala ljudeffektnivån med ca 4 db(a). Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) BW-HT BW-HT BW-HT BW-HT BW-HT BW-HT BW-HT BW-HT Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Aggregat med inbyggda pumpar (tillval) ökar den totala ljudtrycksnivån med ca 1 db(a). Extra invändig ljudisolering av kompressorutrymmet (tillval) reducerar den totala ljudtrycksnivån med ca 4 db(a). 19

20 PRI-P.BW-HT Tekniska data/mått och vikter Aggregat utan pump/-ar BW-HT Värmepump typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg BW-HT Värmepump typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Alla mått i mm /1 1) Erforderligt utrymme för service /1 1) 6 Erforderligt utrymme för service 1 2) 1) Måttet gäller för storlekarna Måttet 1 gäller för storlekarna ) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 28:1 samt Svensk Standard SS

21 PRI-P.BW-HT Tekniska data/mått och vikter Aggregat med pump/-ar BW-HT 71/ 91/ 11/ 121/ 1/ 151/ Värmepump typ KB*KIT*/VB*KIT* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Kontakta vår kundtjänst BW-HT 152/ 182/ 22/ Värmepump typ KB*KIT*/VB*KIT* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg Kontakta vår kundtjänst Alla mått i mm /1 1) Erforderligt utrymme för service /1 1) Erforderligt utrymme för service 1 2) 6 1) Måttet gäller för storlekarna Måttet 1 gäller för storlekarna ) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 28:1 samt Svensk Standard SS

22 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) 4 7 Enkel värmebärarpump (VB1P) Enkla KB-/VB-pumpar (kurva 1) Enkla KB-/VB-pumpar (kurva 2) Enkla KB-/VB-pumpar (kurva 3) Enkla KB-/VB-pumpar (kurva 4) Enkla KB-/VB-pumpar (kurva 5) Enkla KB-/VB-pumpar (kurva 6) Enkla KB-/VB-pumpar (kurva 7) Enkla KB-/VB-pumpar (kurva 8) Enkla KB-/VB-pumpar (kurva 9) Enkla KB-/VB-pumpar (kurva 1) Dubbla köldbärarpumpar (KB2P) 4 7 Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 22

23 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3 Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar 1 Dubbla KB-/VB-pumpar 2 Dubbla KB-/VB-pumpar 3 Dubbla KB-/VB-pumpar 4 Dubbla KB-/VB-pumpar 5 Dubbla KB-/VB-pumpar 6 Dubbla KB-/VB-pumpar 7 Dubbla KB-/VB-pumpar 8 Dubbla KB-/VB-pumpar 9 Dubbla KB-/VB-pumpar 1 Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 23

24 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT11 Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3 Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 24

25 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT121 Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3 Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 25

26 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3 Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 26

27 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3 Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 27

28 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3) Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 11) Enkel KB-/VB-pump (kurva 12) Enkel KB-/VB-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 11) Dubbla KB-/VB-pumpar (kurva 12) Dubbla KB-/VB-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 28

29 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3) Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 11) Enkel KB-/VB-pump (kurva 12) Enkel KB-/VB-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 11) Dubbla KB-/VB-pumpar (kurva 12) Dubbla KB-/VB-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 29

30 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3) Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 11) Enkel KB-/VB-pump (kurva 12) Enkel KB-/VB-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 11) Dubbla KB-/VB-pumpar (kurva 12) Dubbla KB-/VB-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 3

31 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3) Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 11) Enkel KB-/VB-pump (kurva 12) Enkel KB-/VB-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 11) Dubbla KB-/VB-pumpar (kurva 12) Dubbla KB-/VB-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 31

32 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3) Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 11) Enkel KB-/VB-pump (kurva 12) Enkel KB-/VB-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 11) Dubbla KB-/VB-pumpar (kurva 12) Dubbla KB-/VB-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 32

33 PRI-P.BW-HT Tekniska data/pumpdata (tillval) BW-HT32 Enkel köldbärarpump (KB1P) Enkel värmebärarpump (VB1P) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 2) Enkel KB-/VB-pump (kurva 3) Enkel KB-/VB-pump (kurva 4) Enkel KB-/VB-pump (kurva 5) Enkel KB-/VB-pump (kurva 6) Enkel KB-/VB-pump (kurva 7) Enkel KB-/VB-pump (kurva 8) Enkel KB-/VB-pump (kurva 9) Enkel KB-/VB-pump (kurva 1) Enkel KB-/VB-pump (kurva 11) Enkel KB-/VB-pump (kurva 12) Enkel KB-/VB-pump (kurva ) Dubbla köldbärarpumpar (KB2P) Dubbla värmebärarpumpar (VB2P) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 2) Dubbla KB-/VB-pumpar (kurva 3) Dubbla KB-/VB-pumpar (kurva 4) Dubbla KB-/VB-pumpar (kurva 5) Dubbla KB-/VB-pumpar (kurva 6) Dubbla KB-/VB-pumpar (kurva 7) Dubbla KB-/VB-pumpar (kurva 8) Dubbla KB-/VB-pumpar (kurva 9) Dubbla KB-/VB-pumpar (kurva 1) Dubbla KB-/VB-pumpar (kurva 11) Dubbla KB-/VB-pumpar (kurva 12) Dubbla KB-/VB-pumpar (kurva ) Noteringar: Tillgängligt statiskt tryck gäller med uppåtriktade anslutningar (standard). Data gäller vid köldbärare vatten och värmebärare vatten. 1) Avser tillgängligt tryck utanför aggregatet, d.v.s. internt tryckfall i aggregatet är avdraget. 33

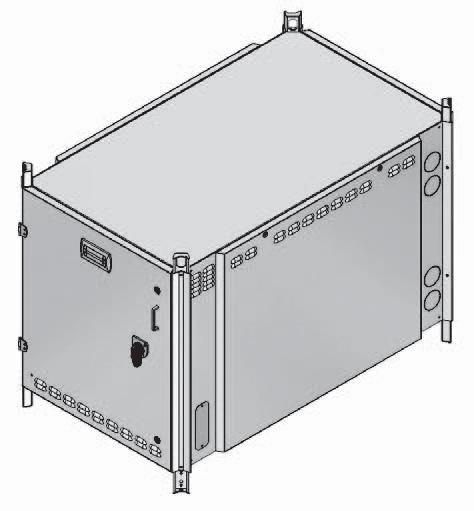

34 2 1 4 PRI-P.BW-HT Installationsdata Anslutningsalternativ Aggregat utan pump/-ar Anslutning höger (tillval) Anslutning uppåt (tillval) Anslutning vänster (standard) Anslutning bakåt (tillval) Värmebärare in 2. Värmebärare ut 3. Köldbärare in 4. Köldbärare ut 34

35 PRI-P.BW-HT Installationsdata Anslutningsalternativ Staplade aggregat utan pump/-ar Anslutning höger (tillval) Anslutning vänster (standard) Anslutning bakåt (tillval) Aggregat med pump/-ar Anslutning uppåt (standard) Värmebärare in 2. Värmebärare ut 3. Köldbärare in 4. Köldbärare ut 35

36 PRI-P.BW-HT Alternativ och tillval Ramverk och hölje Benämning/beskrivning För aggregat typ/storlek Noteringar Extra invändig ljudisolering av kompressorutrymmet som reducerar ljudnivån med ca 4 db(a) Alla Förstärkt ramverk för aggregat med inbyggda pumpar Alla Obligatoriskt tillval för aggregat med pumpar Förstärkt utförande för stapling Alla Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Köldbärar- och värmebäraranslutningar på höger sida Aggregat utan inbyggda pumpar Köldbärar- och värmebäraranslutningar på ovansidan Aggregat utan inbyggda pumpar Köldbärar- och värmebäraranslutningar på baksidan Aggregat utan inbyggda pumpar Köldbärar- och värmebäraranslutningar på höger sida Staplade aggregat utan inbyggda pumpar Köldbärar- och värmebäraranslutningar på baksidan Staplade aggregat utan inbyggda pumpar 36

37 PRI-P.BW-HT Alternativ och tillval Köldbärarutrustning Benämning/beskrivning Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Gummikompensatorer med gängade anslutningar (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Inbyggd köldbärarpump Alla Inbyggda dubbla köldbärarpumpar Alla Silsats (bipackad) [obligatorisk säkerhetsutrustning] Alla Blandningskärl Alla Se vidare kapitel Tillval/detaljerad information, rubrik Blandningskärl. 37

38 PRI-P.BW-HT Alternativ och tillval Värmebärarutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar 3-vägsventil för styrning av varmvattenproduktion (bipackad) Alla Styrning av varmvattenproduktion exklusive 3-vägsventil Alla Gummikompensatorer med gängade anslutningar (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Inbyggd värmebärarpump Alla Inbyggda dubbla värmebärarpumpar Alla Silsats (bipackad) [obligatorisk säkerhetsutrustning] Alla Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Mikroprocessorpanel för separat montering (max. 2 m) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 5 m) (bipackad) Alla Fortsättning nästa sida 38

39 PRI-P.BW-HT Alternativ och tillval Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Givare för utekompensering av börvärdet (bipackad) Alla Seriellt kort för BACnet (IP) Alla Seriellt kort för BACnet (RS485) Alla Seriellt kort för LonWorks (FTT-1A) Alla Seriellt kort för Modbus (RS485) Alla Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Fasföljdsvakt Alla Mjukstartutrustning Alla Plintar för extern driftindikering av kompressorerna Alla 39

40 PRI-P.BW-HT Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN2 Volym l 6 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. Flödesvakter För ytterligare information se separat Produktinformation. Typ 62661

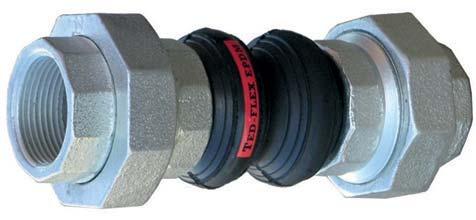

41 PRI-P.BW-HT Alternativ och tillval/detaljer Gummikompensatorer Gummikompensator typ Aggregat typ Antal Köldbärarledningar (EV) Typ Värmebärarledningar (KD) Anslutningsdimension Antal Typ Anslutningsdimension BW-HT TEG DN 2 12-TEG DN BW-HT TEG DN 2 12-TEG DN BW-HT TEG DN 2 12-TEG DN BW-HT TEG DN 2 12-TEG DN BW-HT TEG DN 2 12-TEG DN BW-HT TEG DN 2 12-TEG DN BW-HT TEG5 DN TEG5 DN5 BW-HT TEG5 DN TEG5 DN5 BW-HT TEG5 DN TEG5 DN5 BW-HT TEG5 DN TEG5 DN5 BW-HT TEG5 DN TEG5 DN5 BW-HT TEG5 DN TEG5 DN5 För vibrationsdämpning i in- och utgående köldbärar- och värmebärarledningar. Se även separat Produktionformation för gummikompensatorer. 41

42 PRI-P.BW-HT Alternativ och tillval/detaljer Silsatser Köldbärarledningar (EV) Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden m³/h Summa tryckfall vid köldbärarflöden enligt kapitel Allmänna tekniska data kpa Filter Ventiler 2) 3/35 C /45 C 6/65 C BW-HT71 SS5/K DN5 36, BW-HT91 SS5/K DN5 36, BW-HT11 SS5/K DN5 36, BW-HT121 SS5/K DN5 36, BW-HT1 SS5/K DN5 36, BW-HT151 SS5/K DN5 36, BW-HT152 SS65/K DN65 6, BW-HT182 SS65/K DN65 6, BW-HT22 SS65/K DN65 6, BW-HT252 SS65/K DN65 6, BW-HT262 SS65/K DN65 6, BW-HT32 SS65/K DN65 6, ) Erfordras för att skydda förångaren och kondensorn mot skador p.g.a.spånor eller eventuellt andra föremål i köld- respektive värmebärarsystemen. Se även separat Produktionformation för silsatser. 2) Per ventil. 42

43 PRI-P.BW-HT Alternativ och tillval/detaljer Silsatser Värmebärarledningar (KD) Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden m³/h Summa tryckfall vid värmebärarflöden enligt kapitel Allmänna tekniska data kpa Filter Ventiler 2) 3/35 C /45 C 6/65 C BW-HT71 SS5/K 5 36, BW-HT91 SS5/K 5 36, BW-HT11 SS5/K 5 36, BW-HT121 SS5/K 5 36, BW-HT1 SS5/K 5 36, BW-HT151 SS5/K 5 36, BW-HT152 SS65/K 65 6, BW-HT182 SS65/K 65 6, BW-HT22 SS65/K 65 6, BW-HT252 SS65/K 65 6, BW-HT262 SS65/K 65 6, BW-HT32 SS65/K 65 6, ) Erfordras för att skydda förångaren och kondensorn mot skador p.g.a.spånor eller eventuellt andra föremål i köld- respektive värmebärarsystemen. Se även separat Produktionformation för silsatser. 2) Per ventil. 43

44 PRI-P.BW-HT Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext Copyright 192 AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 44
