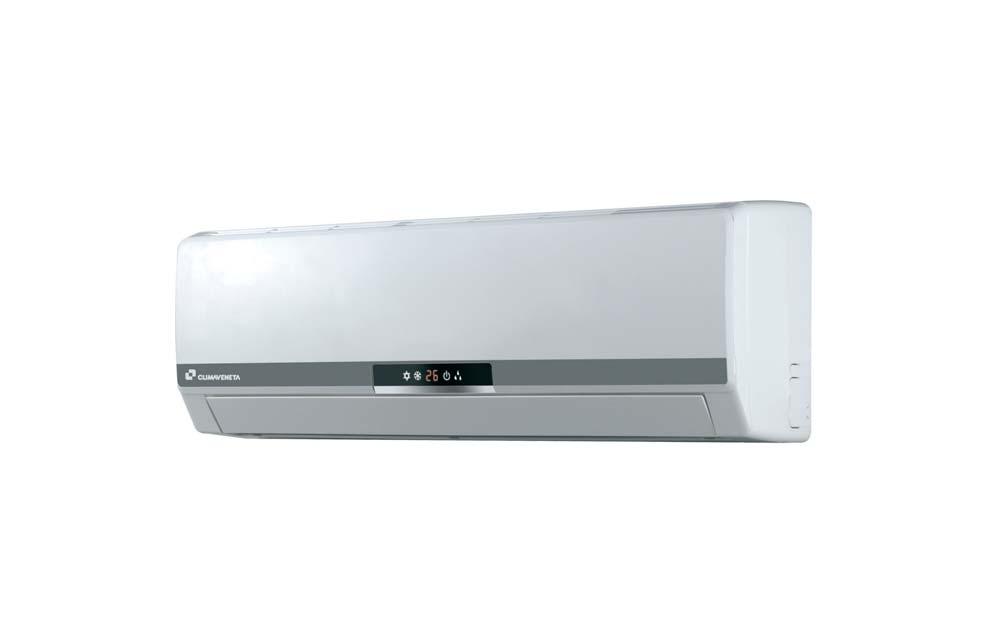

1 AQS/Climaveneta MHD2/ storlekar 2,15 4,63 kw Fläktkonvektor för lokala köld-/värmebärarsystem för montering på vägg Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Utrustningsspecifikation med alternativ och tillval...5 Tekniska data/allmänt...6 Tekniska data/mått...7 Tekniska data/tryckfall...7 Tillval...8 Beskrivningstext...9 Beteckningsnyckel MHD2 = Fläktkonvektor för montering på vägg 30 = Storleksbeteckning (30 60) MHD2/30 2

3 Funktion Funktionsbeskrivning Fläktkonvektor typ AQS/Climaveneta MHD2 är en s.k. slutapparat utförd för anslutning till 2-rörssystem (köld- eller värmebärarsystem). Fläktkonvektorn består av luftfilter (LF), cirkulationsfläkt (TF), kyl-/värmebatteri (LK) med droppfat (DF) och kondensavlopp (KA) samt hölje. Kyldrift Konvektorns fläkt suger först rumsluften genom filtret och trycker den sedan genom batteriet där den kyls av köldbäraren eller värms av värmebäraren beroende på vilken typ av system konvektorn är kopplad till. Då luften kyls i batteriet händer två saker: luftens temperatur sänks och den fukt som finns i luften kondenserar på batteriets yta. Fukten samlas sedan upp i droppfatet och leds bort genom kondensavloppet. Den kyleffekt som åtgår till att sänka luftens temperatur kallas för temperatursänkningseffekt och den som åtgår för att sänka dess fuktighet för avfuktningseffekt. Fördelningen mellan temperatur- och avfuktningseffekterna beror på den ingående köldbärarens temperatur. Lägre köldbärartemperatur innebär ökad avfuktning och högre köldbärartemperatur minskad avfuktning. Är köldbärartemperaturen tillräckligt hög blir det ingen avfuktning alls. Detta sker i vårt klimat vid ingående köldbärartemperaturer på ca 10 C och högre. Värmedrift Konvektorns fläkt suger först rumsluften genom filtret och trycker den sedan genom batteriet där den värms av värmebäraren. Systemflödesscheman Kyldrift Ett köldbärarsystem består av ett vätskekylaggregat, som kan vara lufteller vätskekylt, ett slutet rörsystem med cirkulationspump samt ett antal s.k. slutapparater. Exempel på slutapparater är luftbehandlingsaggregat, kyltak och fläktkonvektorer. Köldbärarsystemet är fyllt med en köldbärare, som kan bestå av antingen enbart vatten eller vatten blandat med frysskyddsvätska. Pumpen cirkulerar köldbäraren i köldbärarsystemet. Köldbäraren kyls i vätskekylaggregatet och avger sedan sin kyla, d.v.s. värms upp igen, i de olika slutapparaterna. Vätskekylaggregat eller värmepump Slutapparat Slutapparat Slutapparat Cirkulationspump Köldbärarledningar Värmedrift Ett värmebärarsystem består av värmepanna, värmepump eller motsvarande, ett slutet rörsystem med cirkulationspump samt ett antal s.k. slutapparater. Exempel på slutapparater är luftbehandlingsaggregat, radiatorer och fläktkonvektorer. Värmebärarsystemet är fyllt med vatten. Pumpen cirkulerar värmebäraren i värmebärarsystemet. Värmebäraren värms i värmepannan, värmepumpen eller motsvarande och avger sedan sin värme, d.v.s. kyls igen, i de olika slutapparaterna. Värmepump, värmepanna eller motsvarande Slutapparat Slutapparat Slutapparat Cirkulationspump Värmebärarledningar 3

4 Funktion Aggregatflödesscheman FLÄKTKONVEKTOR UTAN VENTILER DF TF LK LF KA AL IN KB eller VB UT AL = Avluftare DF = Droppfat KA = Kondensavlopp KB IN = Köldbärare in KB UT = Köldbärare ut LF = Luftfilter LK = Kyl-/ eller värmebatteri TF = Tilluftsfläkt VB IN = Värmebärare in VB UT = Värmebärare ut FLÄKTKONVEKTOR MED 3-VÄGS STYRVENTIL OCH AVSTÄNGNINGSVENTILER (TILLVAL) DF TF LK LF KA AL VM M VH VH UT IN KB eller VB AL = Avluftare DF = Droppfat KA = Kondensavlopp KB IN = Köldbärare in KB UT = Köldbärare ut LF = Luftfilter LK = Kyl-/ eller värmebatteri TF = Tilluftsfläkt VB IN = Värmebärare in VB UT = Värmebärare ut VH = Avstängningsventil VM = 3-vägs styrventil 4

5 Utrustningsspecifikation med alternativ och tillval Hölje Hölje i plast med manuella luftriktare. Fläktar Direktdriven trehastighets tangentialfläkt. Filter Lätt demonterbart rengöringsbart filter. Kylutrustning Kylbatteri utfört av kopparrör med aluminiumlameller med droppfat i plast. Kondensavloppet skall kunna anslutas både på höger och vänster sida. Interna köldbärarledningar med avluftningsventil avslutade med flarekopplingar. Kylutrustning/alternativ och tillval 3-vägs styrventil TILL/FRÅN monterad i låda för dold montering bakom fläktkonvektorn (bipackad). ALTERNATIVT Värmeutrustning Värmebatteri utfört av kopparrör med aluminiumlameller. Interna värmebärarledningar med avluftningsventil avslutade med flarekopplingar. Värmeutrustning/alternativ och tillval 3-vägs styrventil TILL/FRÅN monterad i låda för dold montering bakom fläktkonvektorn (bipackad). ALTERNATIVT Kyl-/värmeutrustning Kyl-/värmebatteri utfört av kopparrör med aluminiumlameller med droppfat i plast. Kondensavloppet skall kunna anslutas både på höger och vänster sida. Interna köld-/värmebärarledningar med avluftningsventil avslutade med flarekopplingar. Kyl-/värmeutrustning/alternativ och tillval 3-vägs styrventil TILL/FRÅN monterad i låda för dold montering bakom fläktkonvektorn (bipackad). Elutrustning Plintar för inkommande kraft, plintar för anslutning av 3-vägs styrventil, erforderliga interna reläer och intern elektrisk ledningsdragning. Fjärrkontroll Trådlös fjärrkontroll för manövrering, styrning och indikering. 5

6 Tekniska data/allmänt Kyldrift Typ MHD2/30 MHD2/40 MHD2/50 MHD2/60 Effektdata Total kyleffekt 1) kw 2,15/1,85/1,65 2,67/2,00/1,78 4,00/3,00/2,67 4,63/3,86/3,36 varav temp.sänkningseffekt 1) kw 1,82/1,60/1,42 2,13/1,62/1,45 3,02/2,57/2,13 3,56/2,97/2,58 Fläktdata Luftflöde 3) m³/s 0,121/0,104/0,093 0,176/0,145/0,112 0,217/0,192/0,158 0,256/0,225/0,194 Antal fläkthastigheter Filterdata Filtertyp Planfilter/rengöringsbart Batteridata Köldbärarflöde 1) l/s 0,103/0,089/0,078 0,128/0,094/0,086 0,192/0,144/0,128 0,222/0,183/0,161 Tryckfall 1) kpa 9/8/7 17/10/9 39/26/22 50/38/31 Installationsdata Köld-/värmebäraranslutning Kondensavlopp Ljuddata Ljudeffektnivå 4) db(a) 45/42/38 52/45/39 55/52/48 60/56/53 Ljudtrycksnivå 5) db(a) 34/31/27 41/31/28 44/41/37 49/45/42 Eldata Anslutningsspänning V 230/1+N+PE/50 Märkeffekt W Märkström A 0,25 0,26 0,34 0,35 Mått Se kapitel Tekniska data/mått Vikt kg " 16 mm Värmedrift Typ MHD2/30 MHD2/40 MHD2/50 MHD2/60 Effektdata Värmeeffekt 2) kw 2,48/2,18/1,91 3,20/2,40/2,13 4,20/3,64/3,21 5,07/4,25/3,67 Fläktdata Luftflöde 3) m³/s 0,121/0,104/0,093 0,176/0,145/0,112 0,217/0,192/0,158 0,256/0,225/0,194 Antal fläkthastigheter Filterdata Filtertyp Planfilter/rengöringsbart Batteridata Värmebärarflöde 2) l/s 0,103/0,089/0,078 0,128/0,094/0,086 0,192/0,144/0,128 0,222/0,183/0,161 Värmebärartemperatur in C 50/50/50 50/50/50 50/50/50 50/50/50 Värmebärartemperatur ut C 44,3/44,2/44,2 44,0/43,9/44,1 44,8/44,0/44,0 44,5/44,5/44,6 Tryckfall 2) kpa 9/8/7 17/10/9 39/26/22 50/38/31 Installationsdata Köld-/värmebäraranslutning Kondensavlopp Ljuddata Ljudeffektnivå 4) db(a) 45/42/38 52/45/39 55/52/48 60/56/53 Ljudtrycksnivå 5) db(a) 34/31/27 41/31/28 44/41/37 49/45/42 Eldata Anslutningsspänning V 230/1+N+PE/50 Märkeffekt W Märkström A 0,25 0,26 0,34 0,35 Mått Se kapitel Tekniska data/mått Vikt kg " 16 mm 1) Angivna data gäller vid max./med./min. fläkthastighet, ingående lufttillstånd till batteriet 27 C/47 % RF, köldbärartemperatur 7/12 C och köldbärare vatten. Dessa data överensstämmer med hur effektdata för fläktkonvektorer brukar redovisas i branschen. 2) Angivna data gäller vid max./med./min. fläkthastighet, ingående lufttemperatur till batteriet 20 C, ingående värmebärartemperatur till batteriet 50 C och värmebärarflöde lika kylfallet. 3) Angivna data gäller vid max./med./min. fläkthastighet. 4) Fläktkonvektorerna är testade enligt Eurovents akustiska test 8/2. 5) Angivna data gäller vid max./med./min. fläkthastighet och är uppmätta i fritt fält med en reflekterande yta, 1 m över den reflekterande ytan och 1 m från aggregatets front. 6

7 Tekniska data/mått MHD2/ Styrventillåda MHD2/ Styrventillåda Tekniska data/tryckfall Helt öppen ventil [kpa] 20 DN ½" Kvs 1, Tryckfall 2 1 0,8 0,5 0,3 0,2 0, [l/h] 0,01 0,02 0,03 0,05 0,1 0,2 0,3 0, [m³/h Köldbärarflöde Helt stängd ventil (bypass-läge) [kpa] 20 DN ½" Kvs 1 (Dv) Tryckfall 2 1 0,8 0,5 0,3 0,2 0, [l/h] 0,01 0,02 0,03 0,05 0,1 0,2 0,3 0, [m³/h Köldbärarflöde 7

8 Tillval 3-vägs styrventil TILL/FRÅN monterad i låda för dold montering bakom fläktkonvektorn Tekniska data/allmänt Kv-värde/helt öppen ventil 1,6 Kv-värde/helt stängd ventil (bypass-läge) 1,0 Stäng-/öppningstid s 60 Max. vätsketemperatur C 95 Omgivningstemperatur C 0 50 Anslutningsspänning 230 V N 50 Hz Effektbehov W 5 Kapslingsklass IP43 Vikt (ventilen) kg 0,13 8

9 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 9

10 10

11 11

12 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 12
