Fläktkonvektor för köldbärarsystem

Transkript

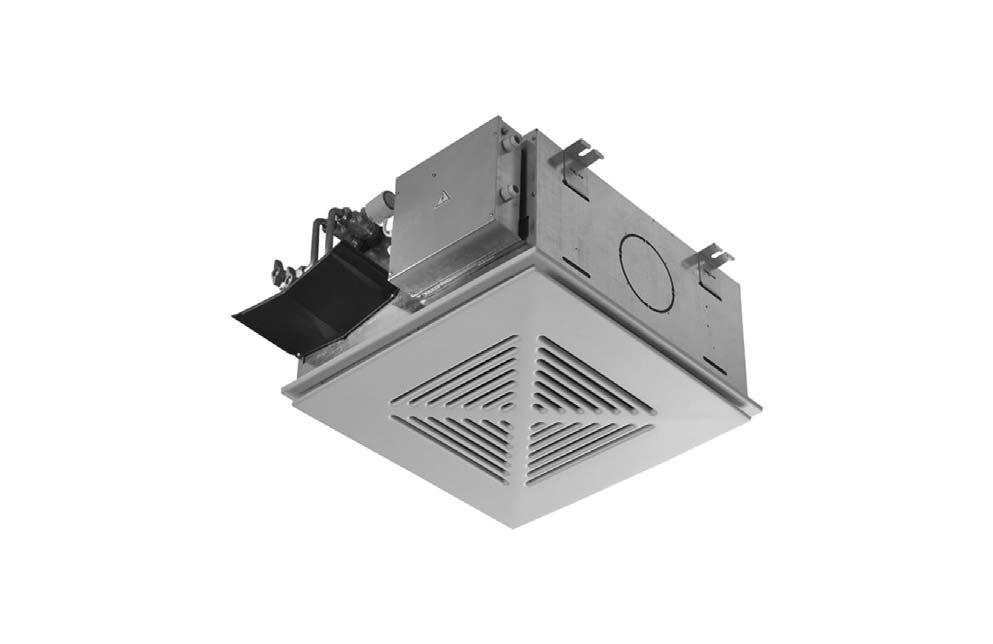

1 AQS/Eurapo UCS Fläktkonvektor för köldbärarsystem Användarinstruktion

2 Innehållsförteckning Innehåll Börjar på sidan Viktigt!...3 Utföranden...4 Funktion...5 Uppbyggnad...7 Arbetsområden...8 Manövrering...9 Tips för varma dagar...10 Underhåll...11 Felsökning...12 Adresser...16 Beteckningsnyckel UCS221 UCS = Fläktkonvektor för infälld montering i undertak (kassett) UCS/M = Fläktkonvektor för infälld montering i undertak (kassett) med åter-/tilluftsgaller i metall UCS/H = Fläktkonvektor för infälld montering i undertak (kassett) utförd för kondensavlopp med självfall UCS/HM = Fläktkonvektor för infälld montering i undertak (kassett) utförd för kondensavlopp med självfall med åter-/tilluftsgaller i metall UCS-EST = Fläktkonvektor med EC-fläkt för infälld montering i undertak (kassett) UCS-EST/M = Fläktkonvektor med EC-fläkt för infälld montering i undertak (kassett) med åter-/tilluftsgaller i metall UCS-EST/H = Fläktkonvektor med EC-fläkt för infälld montering i undertak (kassett) utförd för kondensavlopp med självfall UCS-EST/HM = Fläktkonvektor med EC-fläkt för infälld montering i undertak (kassett) utförd för kondensavlopp med självfall med åter-/tilluftsgaller i metall 221 = Storleksbeteckning ( ) för aggregat med enbart kylbatteri 421 = Storleksbeteckning ( ) för aggregat med både kyl- och värmebatterier (värmevatten) 1) 1) Detta utförande omfattas inte av detta dokument. 2

3 Viktigt! Tack för förtroendet Du visat oss genom att välja en AQS/Eurapo fläktkonvektor. Vi ställer höga krav, dels på de produkter vi levererar, men också på de som installerar och kör igång dem (produkterna säljs endast genom utvalda kylinstallatörer), och är därför övertygade om, att fläktkonvektorn kommer att fungera till Din belåtenhet i många år. För att få ut det optimala av utrustningen är det emellertid viktigt att Du läser igenom denna instruktion och sätter dig in i hur anläggningen fungerar och hur det skall manövreras och underhållas. Speciellt viktigt är att filtren inte tillåts att sätta igen sig. För att ytterligare optimera fläktkonvektorns funktion och livslängd, rekommenderar vi att Du, utöver de underhållsåtgärder Du själv kan vidta, tecknar ett underhållsavtal med installatören. Säkerhetsföreskrifter Använd inte fläktkonvektorn på annat sätt än vad som anges i denna instruktion. Använd aldrig brännbara produkter i närheten av fläktkonvektorn. Ta aldrig i någon del av fläktkonvektorn med fuktiga händer. Rengör aldrig någon del av fläktkonvektorn med aggressiva kemikalier. Stäng av fläktkonvektorn och bryt strömmen vid åskväder. Blockera aldrig fläktkonvektorns luftgaller. 3

4 Utföranden UCS UCS/M UCS/H 4

5 Funktion AQS/Eurapo UCS är en fläktkonvektor för anslutning till köldbärarsytem. Fläktkonvektorn är en s.k. slutapparat (se rubrik Funktion/köldbärarsystem nedan). Fläktkonvektorn består av luftfilter (LF), cirkulationsfläkt (TF), kylbatteri (LK) med droppfat (DF) och kondensavlopp (KA) samt hölje. Konvektorns fläkt suger först rumsluften genom filtret och trycker den sedan genom kylbatterier där den kyls av köldbäraren. Då luften kyls i kylbatteriet händer två saker: luftens temperatur sänks och den fukt som finns i luften kondenserar på batteriets yta. Fukten samlas sedan upp i droppfatet och pumpas ut genom kondensavloppet. Den kyleffekt som åtgår till att sänka luftens temperatur kallas för temperatursänkningseffekt och den som åtgår för att sänka dess fuktighet för avfuktningseffekt. Fördelningen mellan temperatur- och avfuktningseffekterna beror på den ingående köldbärarens temperatur. Lägre köldbärartemperatur ger ökad avfuktning och högre köldbärartemperatur minskad avfuktning. Är köldbärartemperaturen tillräckligt hög blir det ingen avfuktning alls. Detta sker i vårt klimat vid ingående köldbärartemperaturer på ca 10 C och högre. Funktion/fläktkonvektorns luftsida UCS är utrustade med till-/återluftspanel, som utnyttjar den s.k. Coanda-effekten. Effekten uppnås genom att den kylda tilluften blåses in utefter undertaket. Detta skapar ett undertryck vid taket, som gör att tilluften hänger kvar och blandar sig med rumsluften, innan den successivt sjunker ner. Blandningen med rumsluft vid taket gör att luften som når vistelsezonen har en behagligare temperatur, än då luften blåses direkt ner i rummet, på traditionellt sätt. UCS kan integreras i lokalens tilluftssystem för enhetlig och jämn luftströmning. Öppning Ø 100 mm med lock och stos Ø 98 mm (bipackas) Luftflöde 19,5 l/s Erf. statiskt tryck 50 Pa 5

6 Funktion Funktion/fläktkonvektorns köldbärarsida FLÖDESSCHEMA/FLÄKTKONVEKTOR UTAN VENTILER FLÖDESSCHEMA/FLÄKTKONVEKTOR MED 2-VÄGS STYRVENTIL OCH AVSTÄNGNINGSVENTILER LK LK DF TF KA IN KB UT DF TF KA VM M VH VH LF LF UT IN KB DF = Droppfat KA = Kondensavlopp KB IN = Köldbärare in KB UT Köldbärare ut LF = Luftfilter LK = Kylbatteri TF = Tilluftsfläkt DF = Droppfat KA = Kondensavlopp KB IN = Köldbärare in KB UT Köldbärare ut LF = Luftfilter LK = Kylbatteri TF = Tilluftsfläkt VH = Avstängningsventil VM = 2-vägs styrventil FLÖDESSCHEMA/FLÄKTKONVEKTOR MED 3-VÄGS STYRVENTIL OCH AVSTÄNGNINGSVENTILER LK DF TF LF KA VM M VH VH UT IN KB DF = Droppfat KA = Kondensavlopp KB IN = Köldbärare in KB UT Köldbärare ut LF = Luftfilter LK = Kylbatteri TF = Tilluftsfläkt VH = Avstängningsventil VM = 3-vägs styrventil Funktion/köldbärarsystemet Ett köldbärarsystem består av ett vätskekylaggregat, som kan vara lufteller vätskekylt, ett slutet rörsystem med cirkulationspump samt ett antal s.k. slutapparater. Exempel på slutapparater är luftbehandlingsaggregat, kyltak och fläktkonvektorer. Köldbärarsystemet är fyllt men en köldbärare, som kan bestå av antingen enbart vatten eller vatten blandat med frysskyddsvätska. Pumpen cirkulerar köldbäraren i köldbärarsystemet. Köldbäraren kyls i vätskekylaggregatet och avger sedan sin kyla, d.v.s. värms upp igen, i de olika slutapparaterna. Köldbärarledningar Slutapparat Slutapparat Vätskekylaggregat Cirkulationspump Slutapparat 6

7 Uppbyggnad UCS och UCS/M (med kondensvattenpump) Återluftsgaller 2. Luftfilter 3. Tilluftsgaller 4. Droppfat 5. Kylbatteri 6. Fläkthjul 7. Fläktmotor 8. Öppning Ø 150 mm med lock för eventuell distribution av behandlad luft till angränsande utrymme 9. Stos Ø 148 mm (bipackas) 10. Öppning Ø 100 mm med lock för eventuell anslutning av lokalens tilluftssystem till konvektorn (syns ej på bilden). Stos Ø 98 mm ingår (bipackad) 11. Kondensator 12. Plintar 13. Transformator 14. Backventil 15. Nivåvakt 16. Kondensvattenpump 17. Kondensavlopp 7

8 Arbetsområden Kylbatteri Typ UCS Min. Max. Ingående lufttemperatur C Ingående relativ luftfuktighet %RH 1 80 Köldbärartemperatur in C 5 20 Köldbärartemperatur ut C 25 Tryckklass PN 10 8

9 Manövrering Fläktkonvektorn ingår som en del i en anläggning. Se användarinstruktionen för aktuell styrutrustning. 9

10 Tips för varma dagar Max. fläkthastighet ger bättre luftcirkulation, högre kyleffekt och jämnare temperaturfördelning i lokalen. Min. fläkthastighet ger lägre ljudnivå. Starta fläktkonvektorn innan temperaturen blivit för hög. Fläktkonvektorn dimensioneras i allmänhet för att hålla en behaglig temperatur vid kontinuerlig drift, och klarar därför inte att dra ner temperaturen från en redan hög nivå. Håll dörrar och fönster stängda och skärma av eventuell solstrålning. Detta sänker belastningen på fläktkonvektorn och därmed driftskostnaden. Om fläktkonvektorns effekt inte räcker till för att hålla nere temperaturen, t.ex vid längre period med extremt hög temperatur, låt fläktkonvektorn gå dygnet runt. 10

11 Underhåll Allmänt Rätt underhåll är den viktigaste faktorn för att Du skall få ut det optimala av fläktkonvektorn. Speciellt viktigt är att filtren inte tillåts att sätta igen sig. De underhållsåtgärder Du själv kan vidta framgår nedan. Dessa åtgärder bör vidtas minst en gång per månad under den period fläktkonvektorn är i drift. Utöver dessa åtgärder rekommenderar vi att Du tecknar ett underhållsavtal med installatören, för att ytterligare optimera fläktkonvektorns drift och livslängd. Underhållsåtgärder som kan utföras då fläktkonvektorn är i drift OBS! Följande åtgärder får endast utföras i den mån det kan ske utan ingrepp i fläktkonvektorn. Alla säkerhetsföreskrifter enligt kapitel Viktigt! måste iakttas. Lyssna på fläktkonvektorn då den är i drift. Vid missljud tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Kontrollera att kondensavloppet inte läcker. Vid läckage tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Åtgärder som bara får utföras då fläktkonvektorn är avstängt och spänningslöst Stäng först av fläktkonvektorn och gör den spänningslös. Detta utföres enligt följande: 1. Stäng av fläktkonvektorn enligt instruktionen för aktuell styrutrustning. 2. Slå ifrån och lås fläktkonvektorns frånskiljare. Då fläktkonvektorn är spänningslös skall följande åtgärder vidtagas: OBS! Följande åtgärder får endast utföras i den mån det kan ske utan andra ingrepp i fläktkonvektorn än de som beskrivs nedan. Alla säkerhetsföreskrifter enligt kapitel Viktigt! måste iakttas. Kontrollera fläktkonvektorn med avseende på skador. Vid skador, tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Rengör fläktkonvektorns luftfilter enligt följande: 1. Demontera filtret från fläktkonvektorn (se kapitel Uppbyggnad ). 2. Dammsug och/eller skölj filtret i ljummet vatten alternativt tvätta det i ljummet vatten med lite diskmedel beroende på hur smutsigt det är. 3. Om filtret tvättats med diskmedel, skölj det noga efteråt i kallt vatten. 4. Om filtret är fuktigt efter rengöringen, låt det självtorka tills det är helt torrt. 5. Återmontera filtret. Kontrollera kondensavloppet med avseende på läckage. Vid läckage, tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Kontrollera köldbärarledningarna med avseende på läckage. Vid läckage, tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Kontrollera köldbärarledningarnas isolering med avseende på skador. Vid skador, tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Igångsättning efter underhållsstopp Starta fläktkonvektorn igen efter det att underhållsarbetet avslutats enligt följande: 1. Slå till fläktkonvektorns frånskiljare. 2. Starta fläktkonvektorn enligt instruktionen för aktuell styrutrustning. Gör ren fläktkonvektorn utvändigt med en med en mjuk trasa som fuktats i ljummet såpvatten. Tillse att det inte kommer in något vatten i fläktkonvektorn vid rengöringen. 11

12 Felsökning FELSÖKNINGSTABELL Fel Orsak Åtgärd Fläktkonvektorn fungerar inte Strömavbrott Säkringen för inkommande kraftmatning är utlöst Fläktkonvektorns frånskiljare är frånslagen Annan orsak Byt ut den utlösta säkringen. Om den nya säkringen också löser ut, slå ifrån fläktkonvektorns frånskiljare och tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Ta reda på orsaken till att frånskiljaren är frånslagen innan den slås till. Någon annan kanske håller på att arbeta med fläktkonvektorn. Tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Fläktkonvektorn kyler dåligt eller inte alls Styrutrustningen (extern) är felinställd Justera. Vid behov, tillkalla servicetekniker med god kännedom om fläktkonvektorn. Luftfiltret är igensatt Annan orsak Rengör luftfiltren enligt kapitel Underhåll. Tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. Det droppar vatten från fläktkonvektorn Luftfiltret är igensatt Rengör luftfiltren enligt kapitel Underhåll. Kondensavloppet är igensatt Annan orsak Tillkalla servicetekniker med god kännedom om fläktkonvektorn och den anläggning den ingår i. 12

13 13

14 14

15 15

16 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 16
