Fläktkonvektor Nimbus-WALL

Transkript

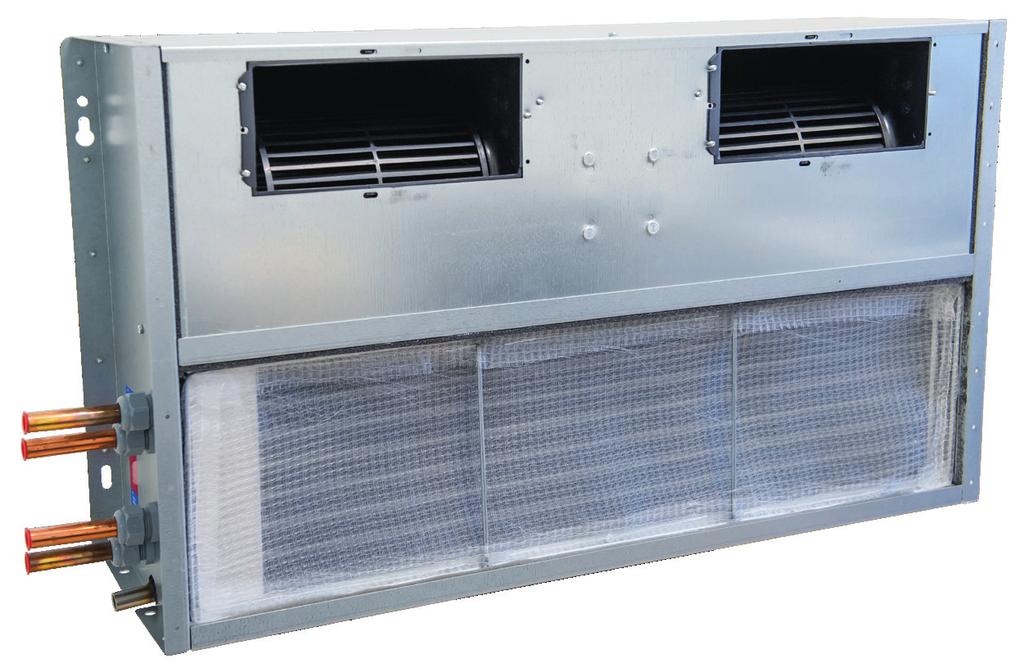

1 Fläktkonvektor Nimbus-WALL För inbyggnad i fönsterbänk eller möbel. Luftriktning uppåt eller inåt rummet. För köldbärartemperatur 7/12 C För köldbärartemperatur 7/17 C För köldbärartemperatur 14/18 C Psens = 0,8-2,6 kw Psens = 0,8-2,4 kw Psens = 0,5-1,7 kw Nimbus-WALL Är utvecklad i nära samarbete med Elco-Spa. Apparaten är uppmätt som komplett apparat i Elco s certifierade lab Har mycket låg ljudnivå, och EC-motorn är mycket energisnål För kylning och/ eller värmning Är lämplig för fjärrkyla med krav på stora ΔT Luftriktning uppåt eller inåt rummet. Har låg bygghöjd, 440 mm Enkelt åtkomligt filter Kondenstråg i rostfri plåt Är servicevänlig LGG har flera anpassade styrutrustningar LGG har flera anpassade galler. 1

2 Konstruktion Galvaniserat chassi. Cu/Al-batteri med 2 kretsar för kyla och värme. Batteriet har 5 djup där huvuddelen används för kylning. En mindre del i mitten används för värmning. Värmedelen blir mycket effektiv eftersom hela batteriets flänsar används för värmeöverföringen. Batterierna är utförda utan luftnipplar. Batterierna provtrycks vid tillverkning till 25 Bar. Max drifttryck är 10 Bar. Fläkt EC-motorn är en borstlös permanentmagnetiserad synkronmotor vars varvtal styrs av ett inverterkort monterat i apparaten. Kondensvatten Apparaten levereras med kondensvattentråg utfört i rostfritt stål. Apparaten är konstruerad med lutande dropptråg. Kyl och värmeeffekter I databladet redovisas vanligaste värdena. LGG har beräkningsprogram för att räkna kundspecifika fall. Varvtalet kan varieras kontinuerligt med en 0-10V signal. Motorns höga verkningsgrad, speciellt vid lägre hastigheter, gör det möjligt att reducera energiförbrukningen till fläkten avsevärt. Fläkten har kåpa och fläkthjul i plast för lägsta ljudnivå. Fläktutlopp kan väljas uppåt eller in mot rummet. Filter Dammsugningsbart i polypropylen. Filtret är placerat in mot rummet och är enkelt åtkomligt utan verktyg. Att tänka på vid inbyggnad Filter måste alltid vara lättåtkomligt för dammsugning. Flätkonvektorn skall antingen kunna suga fritt med ett avstånd mellan filter och vägg på minst 100 mm, eller ansutas mot ett insugsgaller. LGG hjälper gärna till med att välja ut fungerande galler. 2

3 Tekniska data Tabell köldbärare 7-12 C Luft temp C: 24 Relativ fuktighet %: 50 Köldbärare in C: 7 Köldbärare ut C: 12 Storlek Spänning Luftflöde Motor Ljud Kyleffekt Utgående Köldbärare effekt 10 m 2 Sabine rumsdämpning Total Sensibel Flöde Tryckfall V m 3 /h W db(a) db(a) db(a) kw kw C l/s kpa ,29 2,63 11,3 0,096 20, ,18 2,5 11,0 0,096 20, ,04 2,34 10,6 0,096 20, ,88 2,18 10,1 0,096 20, ,74 2,05 9,8 0,096 20, ,52 1,85 9,3 0,096 20, ,28 1,66 8,8 0,096 20, ,02 1,44 8,3 0,096 20, ,61 1,15 8,0 0,077 14, ,16 0,82 7,6 0,055 8,1 Not: Köldbärarflöden har begränsats så att högsta tryckfall är 20 kpa. Tekniska data, fjärrkyla Tabell 7-17 C Luft temp C: 24 Relativ fuktighet %: 50 Köldbärare in C: 7 Köldbärare ut C: 12 Storlek Spänning Luftflöde Motor Ljud Kyleffekt Utgående Köldbärare effekt 10 m 2 Sabine rumsdämpning Total Sensibel Flöde Tryckfall V m 3 /h W db(a) db(a) db(a) kw kw C l/s kpa ,74 2,39 12,5 0,065 10, ,59 2,25 12,3 0,062 9, ,42 2,08 12,1 0,058 8, ,24 1,91 11,9 0,053 7, ,09 1,77 11,7 0,050 6, ,87 1,56 11,5 0,044 5, ,74 1,41 11,0 0,043 5, ,62 1,26 10,3 0,043 5, ,42 1,05 9,2 0,043 5, ,11 0,8 8,1 0,043 5,2 Not: Kursiva köldbärarflöden är lägsta flöden för noggranna beräkningar. 3

4 Tekniska data, torr kyla Tabell C Luft temp C: 24 Relativ fuktighet %: 50 Köldbärare in C: 14 Köldbärare ut C: 18 Storlek Spänning Luftflöde Motor Ljud Kyleffekt Utgående Köldbärare effekt 10 m 2 Sabine rumsdämpning Total Sensibel Flöde Tryckfall V m 3 /h W db(a) db(a) db(a) kw kw C l/s kpa ,66 1,66 16,0 0,097 19, ,57 1,57 15,8 0,094 18, ,45 1,45 15,7 0,086 16, ,33 1,33 15,6 0,079 13, ,23 1,23 15,5 0,073 12, ,09 1,09 15,3 0,065 10, ,96 0,96 15,2 0,057 8, ,82 0,82 15,0 0,049 6, ,65 0,65 14,9 0,039 4, ,47 0,47 14,7 0,028 2,4 Not: Köldbärarflöden har begränsats så att högsta tryckflöde är 20 kpa. 4

5 Tekniska data, Värme vid 4-rörssystem Tabell C Luft temp C: 20 Värmevatten in C: 45 Värmevatten ut C: 30 Storlek Spänning Luftflöde Motor Ljud Värmeeffekt Utgående Värmevatten effekt 10 m 2 Sabine rumsdämpning Flöde Tryckfall V m 3 /h W db(a) db(a) db(a) kw C l/s kpa ,39 26,7 0,022 0, ,33 27,0 0,021 0, ,26 27,3 0,020 0, ,19 27,6 0,019 0, ,12 27,9 0,018 0, ,03 28,3 0,017 0, ,94 28,8 0,015 0, ,84 29,3 0,013 0, ,73 30,3 0,012 0, ,64 33,0 0,012 0,3 Not: Om batteriets kyl-del används för värme blir effekten mycket högre. Kontakta LGG för beräkning. Tekniska data, Värme vid 4-rörssystem Tabell C Luft temp C: 20 Värmevatten in C: 60 Värmevatten ut C: 40 Storlek Spänning Luftflöde Motor Ljud Värmeeffekt Utgående Värmevatten effekt 10 m 2 Sabine rumsdämpning Flöde Tryckfall V m 3 /h W db(a) db(a) db(a) kw C l/s kpa ,64 32,9 0,032 1, ,53 33,3 0,030 1, ,4 33,9 0,029 1, ,27 34,5 0,027 1, ,16 35,1 0,026 1, ,99 36,0 0,024 1, ,82 36,9 0,022 0, ,64 38,1 0,020 0, ,4 39,8 0,017 0, ,1 42,2 0,013 0,4 Not: Om batteriets kyl-del används för värme blir effekten mycket högre. Kontakta LGG för beräkning. 5

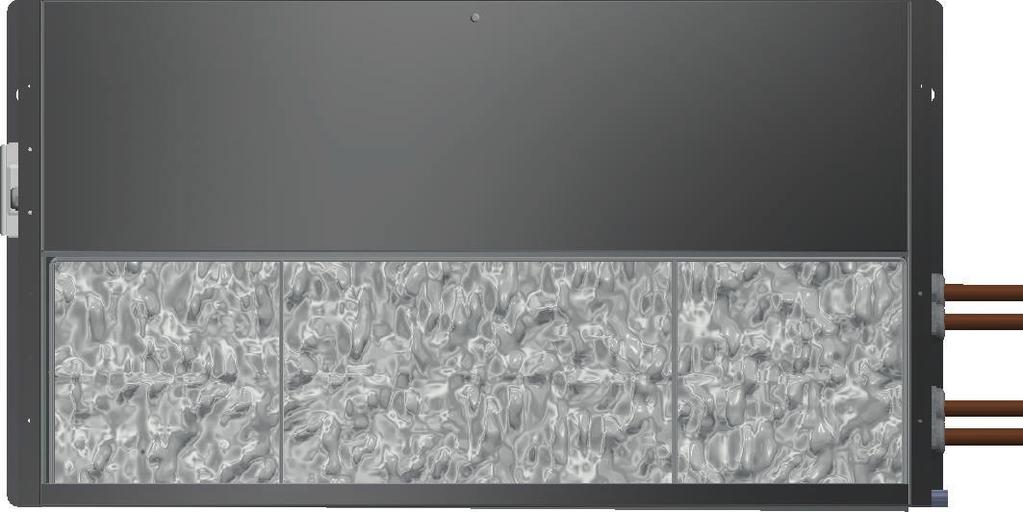

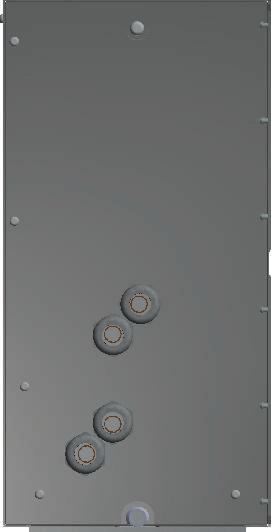

6 Mått och vikter (Högeransluten apparat) Anslutningsbox A Filter A Storlek Anslutning rörande Vikt El (max) Kyla, mm Värme, mm kg W

7 Beställning Fläktkonvektor Nimbus-WALL a - b från LGG Inneklimat AB, tfn / Röranslutning: H = höger V = vänster Luftriktning: 1 = uppåt 2 = in mot rummet Vänster Höger Tillbehör Styrutrustning Välj från datablad Styrutrustningar. under Produkter och Styrutrustningar. Kondensvattenpump Kondensvattenpump Minilime finns beskriven under Datablad Övriga produkter under Övriga Produkter Instruktioner, CE-dokumentation, El-scheman Se Nimbus-ECM 7
