1 INNEHÅLL: DTH takfläkt, horisontell avluft DTH

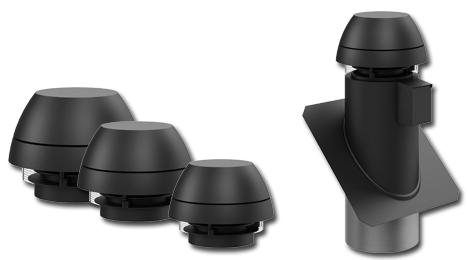

2 DTH takfläkt, horisontell avluft Hämta alla produktdata om DTH takfläkt Kapacitet överblick DTH Kapacitet l/s Min Max. DTH DTH DTH EC DTH EC DTH EC /29

3 Konstruktion DTH Konstruktion DTH är tillverkad av gjuten aluminium, vilket ger en hög korrosionsbeständighet. Den är lackerad i svart färg RAL7021, vilket passar bra till de flesta tak. Horisontell avluft DTH är en utsugningsfläkt med horisontell avluft. Konstruktionen säkerställer optimal luftteknisk lösning med minimal ljudnivå. Fläkthjul DTH takfläkt är mycket lämplig för ventilationsuppgifter där det ställs krav på effektiv och driftekonomisk ventilation. Det specialutvecklade centrifugalhjulet med bakåtböjda rotorblad ger en hög verkningsgrad och låga driftskostnader. Service DTH takfläkt är enkel att öppna för rengöring och underhåll av fläkten /29

4 Motortyper DTH takfläkt DTH levereras med två motortyper: Enfas spänningsreglerad motor EC-motor Motorerna är utförda i kapslingsklass IP54 och alla material har minst klass F (155 C). Motorn har inbyggt överströmsskydd. EC-motor EC-motor är en högeffektiv permanent-magnetmotor med motorstyrning för anslutning till 1 x 230 V. Motorstyrningen är utvecklad och anpassad för EXHAUSTO DTV-takfläkt och säkerställer tillsammans med motorn lägsta möjliga driftskostnader. Motorstyrningen skyddar motorn mot överbelastning, blockering, under- och överspänning samt övertemperatur. Den levereras förprogrammerad från EXHAUSTO för optimal drift av fläkten och kräver endast anslutning till elnätet 1 x 230 VAC och anslutning till styrsignal från EXHAUSTO-automatik EFC1P eller MAC12. Motorstyrningen erbjuder dessutom Modbus-gränssnitt, vilket möjliggör styrning av fläkten samt utläsning av larm, med mera. Enfasmotor Enfasmotorerna kan väljas till de två minsta modellerna av DTH-storlekarna. Alla motorer är fyrpoliga med varv/min och de kan spänningsregleras direkt med hjälp av EXHAUSTO-automatik EFC15, EFC35 och MAC12 (med MPR4/MPR8- modul) /29

5 Montering DTH takfläkt Montering DTH är konstruerad för användning tillsammans med takgenomföring TGR eller TGK, vilket säkerställer en enkel och korrekt montering. DTH sänks helt enkelt ner över takgenomföringen och hålls på plats av vikten. Vibrationsdämpande material medföljer vid leverans så att vibrationerna i DTH inte överförs till kanalsystemet. TGR och TGK takgenomföringar är ljud- och kondensisolerade och har inbyggda kabelgenomföringar. Som tillbehör kan man välja AOR övertrycksspjäll samt fästen. Läs mer om takgenomföringarna här /29

6 Rökgasmotstånd DTH takfläkt DTH kan som standard klara en medietemperatur på upp till 60 C. Vid användning som rökgasfläkt kan: DTHxxx-4-1 klara upp till 200 C i 60 min DTHxxx-4-1EC klara upp till 300 C i 60 min Diagram över rökgasmotstånd /29

7 DTH160 takfläkt, horisontell avluft Tekniska data DTH160 MODELL DTH Motor Motor Enfasmotor Nominellt varvtal (N) varv/min vid 50 Hz Strömförsörjning (U) 1x230 V Överbelastningsskydd Inbyggt termoskydd (TP211) i motorns strömkrets Max. upptagen ström* (I) 0,14 A Max. upptagen effekt (P 1 )** 0,04 kw Motoreffekt (P 2 )** 0,01 kw Tilledning Tilledning (strömkabel) Längd Övriga data Vikt 3 x 0,75 mm2 0,8 m 9 kg Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1, /29

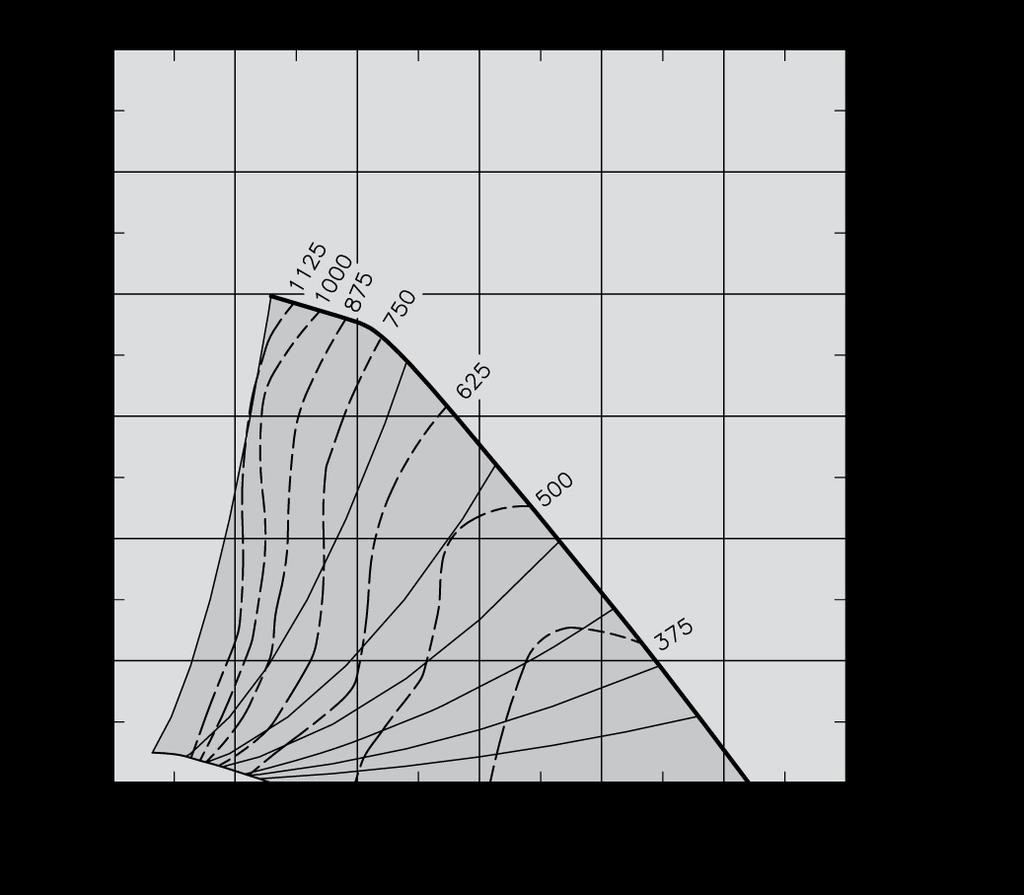

8 Kapacitetsdiagram DTH /29

9 Måttritning DTH /29

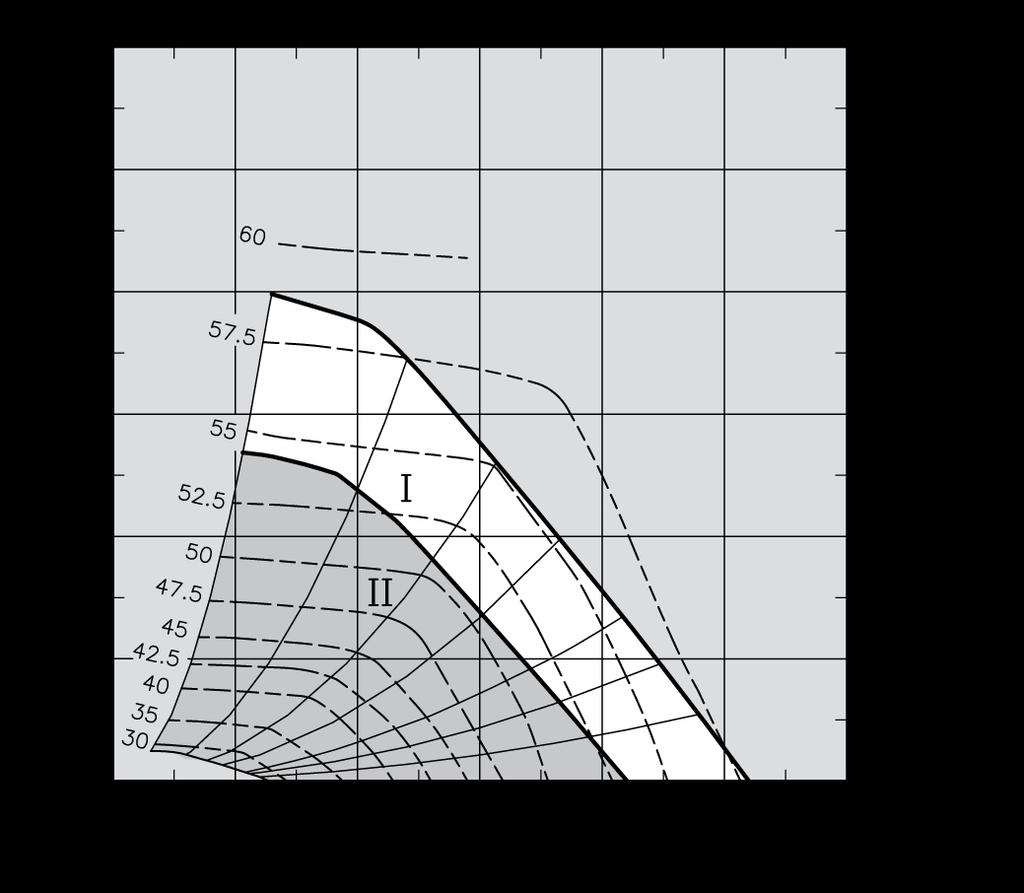

10 Ljuddata DTH160 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /29

11 DTH200 takfläkt, horisontell avluft Tekniska data DTH200 MODELL DTH Motor Motor Enfasmotor Nominellt varvtal (N) varv/min vid 50 Hz Strömförsörjning (U) 1x230 V Överbelastningsskydd Inbyggt termoskydd (TP211) i motorns strömkrets Max. upptagen ström* (I) 0,35 A Max. upptagen effekt (P 1 )** 0,07 kw Motoreffekt (P 2 )** 0,04 kw Tilledning Tilledning (strömkabel) Längd Övriga data Vikt 3 x 0,75 mm2 1,05 m 13 kg Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1, /29

12 Kapacitetsdiagram DTH /29

13 Måttritning DTH /29

14 Ljuddata DTH200 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /29

15 DTH250 takfläkt, horisontell avluft Tekniska data DTH250 Motorstyrningen till EC-motorn levereras i en svart box som görs fast i takgenomföringen. OBS: På grund av EMK-kraven får kabeln mellan EC-styrningen och EC-motorn inte förlängas /29

16 MODELL Fläktdata DTH EC Max. total verkningsgrad 48,8 % ECO mätuppställning (A D) C Krav på effektivitetsgrad 62, N(2015) ECO effektivitetsgrad i optimal driftpunkt 73,8 Motor Motor Optimal driftspunkt: Upptagen effekt Luftflöde Totaltryck Varvtal Nominellt varvtal (N) EC-motor med inbyggd VSD 181 W 353 l/s 250 Pa varv/min 1635 varv/min Strömförsörjning (U) 1 x 230 V ~ 50 Hz Överbelastningsskydd Max. upptagen ström* (I) Inbyggt i motorstyrningen Max. upptagen effekt (P 1 )** 0,19 kw Motoreffekt (P 2 )** Tilledning 1,2 A 0,18 kw Tilledning (strömkabel) - Längd - Övriga data Vikt 21 kg Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1,11 övriga punkter i enlighet med EC327/2011 se handboken till produkten /29

17 Kapacitetsdiagram DTH EC /29

18 Måttritning DTH /29

19 Ljuddata DTH250 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /29

20 DTH315 takfläkt, horisontell avluft Tekniska data DTH315 Motorstyrningen till EC-motorn levereras i en svart box som görs fast i takgenomföringen. OBS: På grund av EMK-kraven får kabeln mellan EC-styrningen och EC-motorn inte förlängas /29

21 MODELL Fläktdata DTH EC Max. total verkningsgrad 50,9 % ECO mätuppställning (A D) C Krav på effektivitetsgrad 62, N(2015) ECO effektivitetsgrad i optimal driftpunkt 73,0 Motor Motor Optimal driftspunkt: Upptagen effekt Luftflöde Totaltryck Varvtal Nominellt varvtal (N) EC-motor med inbyggd VSD 310 W 600 l/s 263 Pa 1446 varv/min 1605 varv/min Strömförsörjning (U) 1 x 230 V ~ 50 Hz Överbelastningsskydd Max. upptagen ström* (I) Inbyggt i motorstyrningen Max. upptagen effekt (P 1 )** 0,46 kw Motoreffekt (P 2 )** Tilledning 2,6 A 0,37 kw Tilledning (strömkabel) - Längd - Övriga data Vikt 29 kg Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1,11 övriga punkter i enlighet med EC327/2011 se handboken till produkten /29

22 Kapacitetsdiagram DTH EC /29

23 Måttritning DTH /29

24 Ljuddata DTH315 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /29

25 DTH400 takfläkt, horisontell avluft Tekniska data DTH400 Motorstyrningen till EC-motorn levereras i en svart box som görs fast i takgenomföringen. OBS: På grund av EMK-kraven får kabeln mellan EC-styrningen och EC-motorn inte förlängas. MODELL Fläktdata DTH EC Max. total verkningsgrad 54,8 % ECO mätuppställning (A D) Krav på effektivitetsgrad C 62, N(2015) ECO effektivitetsgrad i optimal driftpunkt 72,5 Motor Motor Optimal driftspunkt: Upptagen effekt Luftflöde Totaltryck Varvtal Nominellt varvtal (N) EC-motor med inbyggd VSD 677 W 868 l/s 427 Pa varv/min 1538 varv/min. Strömförsörjning (U) 1x230 V ~ 50 Hz Överbelastningsskydd Max. upptagen ström* (I) Max. upptagen effekt (P 1 )** Motoreffekt (P 2 )** Inbyggt i motorstyrningen 4,5 A 0,72 kw 0,75 kw Övriga data Vikt 40 kg /29

26 Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1,11 övriga punkter i enlighet med EC327/2011 se handboken till produkten /29

27 Kapacitetsdiagram DTH EC /29

28 Måttritning DTH /29

29 Ljuddata DTH400 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /29
