1 INNEHÅLL: VVR väggfläkt VVR

2 VVR väggfläkt Hämta alla produktdata om VVR väggfläkt Kapacitet överblick VVR Kapacitet l/s Min Max. VVR VVR VVR EC VVR EC /25

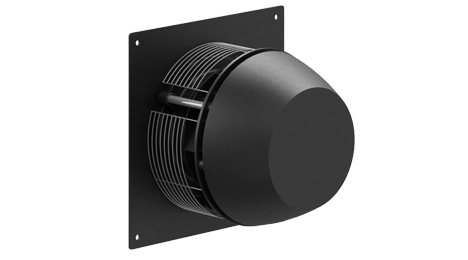

3 Konstruktion VVR Konstruktion VVR är tillverkad av gjuten aluminium, vilket ger en hög korrosionsbeständighet. Den är målad i svart färg RAL7021. Vertikal avluft VVR är en utsugningsfläkt med vertikal avluft. Konstruktionen säkerställer optimal luftteknisk lösning med minimal ljudnivå. Fläkthjul VVR väggfläkt är mycket lämplig för ventilationsuppgifter där det ställs krav på effektiv och driftekonomisk ventilation. Det specialutvecklade centrifugalhjulet med bakåtböjda rotorblad ger en hög verkningsgrad och låga driftskostnader. Service VVR väggfläkt är enkel att öppna för rengöring och underhåll av fläkten. Ledningsplåt Om det är mycket fukt i luften som sugs ut kan VVR väggfläkt beställas med avledningsplåt. Avledningsplåten ser till att fukten inte rinner ner längs väggen utan leds bort från den /25

4 Motortyper VVR väggfläkt VVR levereras med två motortyper: Enfas spänningsreglerad motor EC-motor Motorerna är utförda i kapslingsklass IP54 och alla material har minst klass F (155 C). Motorn har inbyggt överströmsskydd. EC-motor EC-motor är en högeffektiv permanent-magnetmotor med motorstyrning för anslutning till 1 x 230 V. Motorstyrningen är utvecklad och anpassad för EXHAUSTO DTV-takfläkt och säkerställer tillsammans med motorn lägsta möjliga driftskostnader. Motorstyrningen skyddar motorn mot överbelastning, blockering, under- och överspänning samt övertemperatur. Den levereras förprogrammerad från EXHAUSTO för optimal drift av fläkten och kräver endast anslutning till elnätet 1 x 230 VAC och anslutning till styrsignal från EXHAUSTO-automatik EFC1P eller MAC12. Motorstyrningen erbjuder dessutom Modbus-gränssnitt, vilket möjliggör styrning av fläkten samt utläsning av larm, med mera. Enfasmotor Enfasmotorerna kan väljas till VVR160/VVR200. Alla motorer är fyrpoliga med varv/min och de kan spänningsregleras direkt med hjälp av EXHAUSTO-automatik EFC15, EFC35 och MAC12 (med MPR4/MPR8-modul) /25

5 Montering VVR väggfläkt För enklare montage används eventuellt MGO stenväggsgenomföring tillsammans med VVR-väggfläkten. MGO stenväggsgenomföring är tillverkad av galvaniserad plåt och är invändigt ljud- och kondensisolerad med 25 mm isolering. Övertrycksspjäll är inbyggt och genomföringen kan ställas in på längden mellan mm så att den kan anpassas efter väggens tjocklek. MGO kan monteras tillsammans med diffusor FLD, inloppsmuff ILMF och täckfläns MGAF enligt illustration nedan. Monteringslösning 1 Om stenväggsgenomföring (MGO) avslutas med slät invändig stenvägg ska en täckfläns (MGAF) och inloppsmuff (ILMF) monteras innan man avslutar med FLD-diffusorn(FLD) /25

6 Monteringslösning 2 Om stenväggsgenomföringen (MGO) är kortare än väggen är tjock ska ett inlopp (ILU) och muff (MF) eller spirorör (SR) monteras, vari diffusorn görs fast. Monteringslösning 3 Om det är långt mellan stenväggsgenomföringen (MGO) och utsugningsstället ska ett inlopp (ILU) monteras och ett spirorör (SR) anslutas till det /25

7 Ljuddämpning MGO Tryckfall i MGO stenväggsgenomföring P t = Totalt tryckfall vid öppet övertrycksspjäll Insättningsdämpning Ljudband Storlek [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] MGO MGO MGO MGO Tolerans +/ 4 db. Insatsdämpningen anges inkl. ljudalstringen från övertrycksspjället AO. - = ljudalstring i det aktuella oktavbandet från övertrycksspjället. Förutsättningar: 1. Insatsdämpningen har angetts vid ett luftflöde som motsvarar 80 % av max effekt för VVR (1 400 varv/min) i samma storlek som MGO. 2. VVR monterad på MGO i 350 mm längd med övertrycksspjäll /25

8 VVR160 väggfläkt Tekniska data VVR160 MODELL VVR Motor Motor Enfasmotor Nominellt varvtal (N) varv/min vid 50 Hz Strömförsörjning (U) 1x230 V Överbelastningsskydd Inbyggt termoskydd (TP211) i motorns strömkrets Max. upptagen ström* (I) 0,14 A Max. upptagen effekt (P 1 )** 0,04 kw Motoreffekt (P 2 )** 0,01 kw Tilledning Tilledning (strömkabel) Längd Övriga data Vikt 3 x 0,75 mm2 0,8 m 10 kg Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1, /25

9 Kapacitetsdiagram VVR /25

10 Måttritning VVR /25

11 Ljuddata VVR160 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /25

12 VVR200 väggfläkt Tekniska data VVR200 MODELL VVR Motor Motor Enfasmotor Nominellt varvtal (N) varv/min vid 50 Hz Strömförsörjning (U) 1x230 V Överbelastningsskydd Inbyggt termoskydd (TP211) i motorns strömkrets Max. upptagen ström* (I) 0,35 A Max. upptagen effekt (P 1 )** 0,07 kw Motoreffekt (P 2 )** 0,04 kw Tilledning Tilledning (strömkabel) Längd Övriga data Vikt 3 x 0,75 mm2 1,05 m 13 kg Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1, /25

13 Kapacitetsdiagram VVR /25

14 Måttritning VVR /25

15 Ljuddata VVR200 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /25

16 VVR250 väggfläkt Tekniska data VVR250 Motorstyrningen till EC-motorn levereras i en box, som antingen kan hänga utanför på väggen eller dras in genom kanalen. OBS: På grund av EMK-kraven får kabeln mellan EC-styrningen och EC-motorn inte förlängas. MODELL Fläktdata VVR EC Max. total verkningsgrad 53,5 % ECO mätuppställning (A D) C Krav på effektivitetsgrad 62, N(2015) ECO effektivitetsgrad i optimal driftpunkt 79,4 Motor Motor Optimal driftspunkt: Upptagen effekt Luftflöde Totaltryck Varvtal Nominellt varvtal (N) EC-motor med inbyggd VSD 176 W 365 l/s 257 Pa 1635 varv/min 1635 varv/min Strömförsörjning (U) 1 x 230 V ~ 50 Hz Överbelastningsskydd Max. upptagen ström* (I) Inbyggt i motorstyrningen Max. upptagen effekt (P 1 )** 0,18 kw Motoreffekt (P 2 )** Tilledning 1,2 A 0,18 kw Tilledning (strömkabel) - Längd - Övriga data Vikt 22 kg /25

17 Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1,11 övriga punkter i enlighet med EC327/2011 se handboken till produkten /25

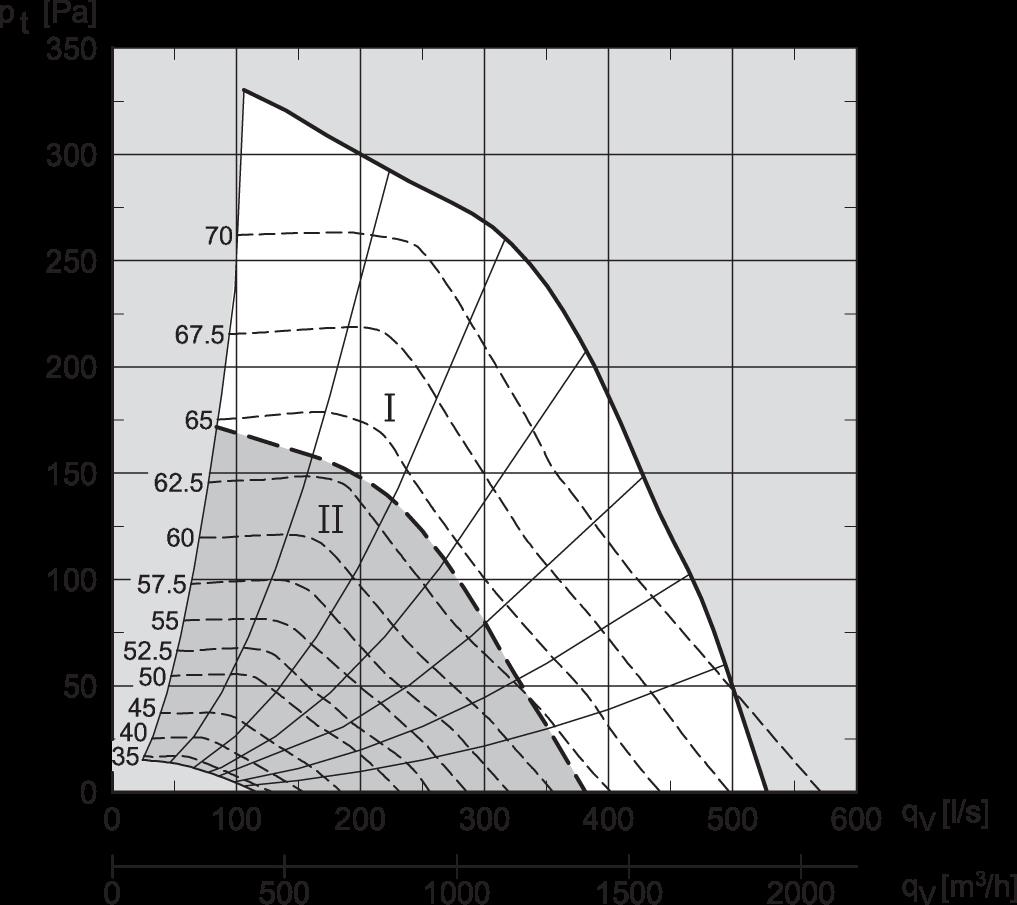

18 Kapacitetsdiagram VVR EC /25

19 Måttritning VVR /25

20 Ljuddata VVR250 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /25

21 VVR315 väggfläkt Tekniska data VVR315 Motorstyrningen till EC-motorn levereras i en box, som antingen kan hänga utanför på väggen eller dras in genom kanalen. OBS: På grund av EMK-kraven får kabeln mellan EC-styrningen och EC-motorn inte förlängas. MODELL Fläktdata VVR EC Max. total verkningsgrad 55,1 % ECO mätuppställning (A D) C Krav på effektivitetsgrad 62, N(2015) ECO effektivitetsgrad i optimal driftpunkt 78,0 Motor Motor Optimal driftspunkt: Upptagen effekt Luftflöde Totaltryck Varvtal Nominellt varvtal (N) EC-motor med inbyggd VSD 299 W 591 l/s 279 Pa varv/min 1635 varv/min Strömförsörjning (U) 1 x 230 V ~ 50 Hz Överbelastningsskydd Max. upptagen ström* (I) Inbyggt i motorstyrningen Max. upptagen effekt (P 1 )** 0,43 kw Motoreffekt (P 2 )** Tilledning 2,6 A 0,37 kw Tilledning (strömkabel) - Längd - Övriga data Vikt 29 kg /25

22 Förutsättningar: * I är maximalt upptagen ström i hela regleringsområdet eller fullastströmmen om denna är störst ** P 1 är maximalt upptagen effekt från el-nätet, där P 2 är den effekt som motorn är märkt med. Data har angetts vid t = 20 C Densitet = 1,2 kg/m 3 Medietemperatur: minst -12 C, max. +60 C Omgivningstemperatur: max +40 C Tryckförhållande: < 1,11 övriga punkter i enlighet med EC327/2011 se handboken till produkten /25

23 Kapacitetsdiagram VVR EC /25

24 Måttritning VVR /25

25 Ljuddata VVR315 K [db(a)] K w[db] K wa KpA kohm 2 kohm 4 kohm 8 kohm I II I II Hz Hz Hz Hz Hz L w L w L pa /25
