1 LPKBI, RKBI, IRE IFK, IFA, CAU Isolerade kanalfläktar

2 Innehåll ISOLERADE KANALFLÄKTAR FRÅN ÖSTBERG LPKBI, LÅGPROFIL KANALFLÄKT.4 LPKBI 125 B/B-R LPKBI 160 K/K-R LPKBI 200 B/B-R LPKBI 200 K/K-r IRE MED CIRKULÄR ELLER REKTANGULÄR KANALANSLUTNING IRE 125 A IRE 125 B IRE 125 C IRE 160 B IRE 160 C IRE 160 D IRE 200 B IRE 200 C IRE 200 D IRE 250 A IRE 250 B IRE 250 C IRE 250 D IRE 250 E IRE 315 A IRE 315 B IRE 315 C IRE 355 C IRE 400 C IRE 400 D IRE 400 F IRE 500 A IRE 500 B IRE 500 C IRE 500 D IRE 500 E IRE 500 F IRE 630 A IRE 630 B IRE 630 C IRE 630 D IRE 630 E IRE 40X20 A IRE 40X20 B IRE 40X20 D IRE 40X20 E IRE 50X25 A IRE 50X25 B IRE 50X30 D IRE 50X30 F IRE 60X35 A IRE 60X35 B IRE 60X35 C IRE 60X35 D IRE 60X35 E IRE 60X35 F IRE 80X50 A IRE 80X50 B IRE 80X50 C IRE 80X50 D IRE 80X50 E RKBI MED REKTANGULÄR KANALANSLUTNING RKBI 600 x 350 A RKBI 600 x 350 B RKBI 600 x 350 B RKBI 600 x 350 D RKBI 600 x 350 D RKBI 700 x 400 C RKBI 700 x 400 C RKBI 700 x 400 E RKBI 700 x 400 E RKBI 800 x 500 B RKBI 800 x 500 B RKBI 800 x 500 D RKBI 800 x 500 K RKBI 800 x 500 K RKBI 1000 x 500 J RKBI 1000 x 500 J RKBI 1000 x 500 L CAU, IFA OCH IFK FRÅNLUFTSFLÄKTAR...46 IFK 140 B/C IFA 140 B/C/D CAU 125 A/B/C FAKTA OM FLÄKTAR AB C.A. Östberg, Avesta, Sverige, Alla rättigheter förbehålles. All kopiering, återgivande av text, bilder eller exempel ur denna skrift utan AB C.A. Östbergs skriftliga godkännande, medgives ej. AB C.A. Östberg förbehåller sig rätten till konstruktionsändringar utan föregående meddelande

3 VENTILATION MED LÅG LJUDNIVÅ Isolerade kanalfläktar från AB C.A. Östberg Isolerade kanalfläktar från AB C.A. Östberg är konstruerade för ventilation med mycket låg ljudnivå och som klarar höga tryck. De arbetar med mycket låg ljudnivå tack vare isolering av hög kvalitet och som även är lätt att torka ren. Alla våra isolerade kanalfläktar har ett stabilt hölje av galvaniserad stålplåt och är kompakta med mycket hög kapacitet. De är utrustade med radialfläktar med framåt- eller bakåtböjda skovlar på fläkthjulen. Ytterrotormotorn är försedd med underhållsfrittkullager och godkänt motorskydd. I vårt breda sortiment finns isolerade kanalfläktar för både cirkulär och rektangulär anslutning och de kan även installeras i kalla utrymmen. Vi på AB C.A. Östberg strävar efter att alla ska få ett bättre inomhusklimat. Och det gör vi genom våra produkter som transporterar ut dålig luft och tar in ny frisk luft. 3

4 PERFEKT VAL FÖR HÖGA BYGGNADER LPKBI, lågprofil kanalfläkt LPKBI är en kanalfläkt med mycket låg bygghöjd, rak genomströmning, och för anslutning av cirkulära kanaler. Fläkten har bakåtböjda skovlar på fläkthjulet för hög kapacitet och verkningsgrad. LPKBI är tillverkad av galvaniserad stålplåt som är sammanfogad genom miljövänlig stuknitning. Med swing-out utförande som standard är fläkten mycket enkel att rengöra. PERFEKT VAL FÖR LÅG BYGGHÖJD LPKBI är en liten och praktisk kanalfläkt. Den totala höjden är endast ett par centimeter över kanaldimensionen. Det här gör den till ett viktigt komplement i fläktfamiljen. LPKBI är förlängd då den är utrustad med inbyggd ljuddämpare på sugsidan, för ytterligare förbättrad ljudnivå. Den underhållsfria ytterrotormotorn är försedd med kullager och godkänt motorskydd. TYPBETECKNING Låg Profil Kanalfläkt LPKBI 125 B-r Isolerad Dimension Bakåtböjda skovlar på fläkthjulet Kapacitet Reducerat varvtal genom kondensatoromkoppling 4

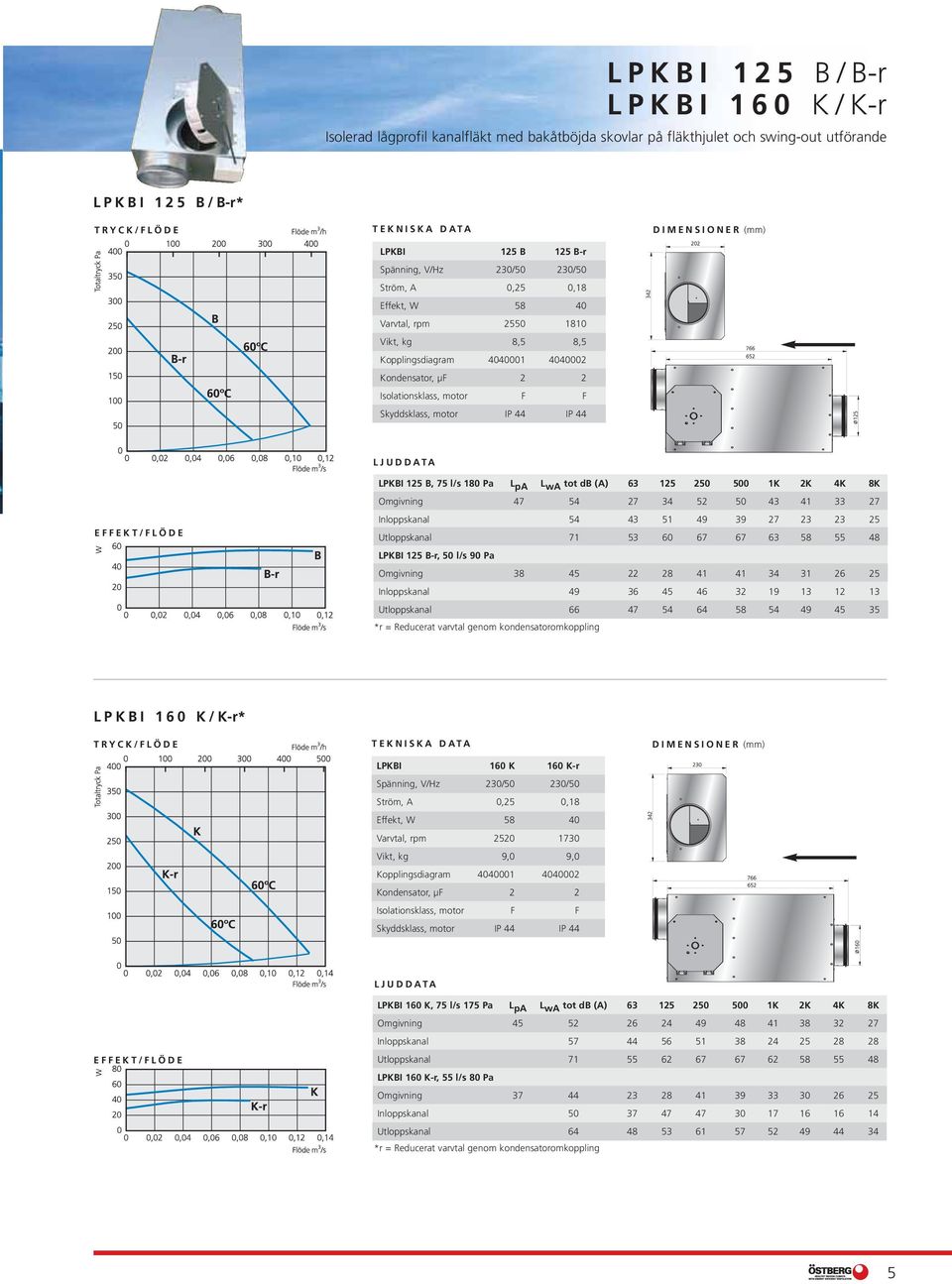

5 LPKBI 125 B/B-r LPKBI 160 K / K-r Isolerad lågprofil kanalfläkt med bakåtböjda skovlar på fläkthjulet och swing-out utförande LPKBI 125 B/B-r* LPKBI 125 B 125 B-r Spänning, V/Hz 230/50 230/50 Ström, A 0,25 0,18 Effekt, W Varvtal, rpm Vikt, kg 8,5 8,5 Kopplingsdiagram Kondensator, μf 2 2 Isolationsklass, motor F F Skyddsklass, motor IP 44 IP 44 LPKBI 125 B, 75 l/s 180 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning Inloppskanal Utloppskanal LPKBI 125 B-r, 50 l/s 90 Pa Omgivning Inloppskanal Generella fläktfakta, se sidan 23. Utloppskanal *r = Reducerat varvtal genom kondensatoromkoppling L P K B I K / K-r* LPKBI 160 K 160 K-r Spänning, V/Hz 230/50 230/50 Ström, A 0,25 0,18 Effekt, W Varvtal, rpm Vikt, kg 9,0 9,0 Kopplingsdiagram Kondensator, μf 2 2 Isolationsklass, motor F F Skyddsklass, motor IP 44 IP 44 LPKBI 160 K, 75 l/s 175 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning Inloppskanal Utloppskanal LPKBI 160 K-r, 55 l/s 80 Pa Omgivning Inloppskanal Utloppskanal *r = Reducerat varvtal genom kondensatoromkoppling 5

6 LPKBI 200 B/B-r LPKBI 200 K/K-r Isolerad lågprofil kanalfläkt med bakåtböjda skovlar på fläkthjulet och swing-out utförande LPKBI 200 B/B-r* LPKBI 200 B 200 B-r Spänning, V/Hz 230/50 230/50 Ström, A 0,47 0,29 Effekt, W Varvtal, rpm Vikt, kg 11,0 11,0 Kopplingsdiagram Kondensator, μf 3 3 Isolationsklass, motor F F Skyddsklass, motor IP 44 IP 44 LPKBI 200 B, 120 l/s 250 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning Inloppskanal Utloppskanal LPKBI 200 B-r, 60 l/s 100 Pa Omgivning Inloppskanal Generella fläktfakta, se sidan 23. Utloppskanal *r = Reducerat varvtal genom kondensatoromkoppling LPKBI 200 K/K-r* LPKBI 200 K 200 K-r Spänning, V/Hz 230/50 230/50 Ström, A 0,60 0,45 Effekt, W Varvtal, rpm Vikt, kg 11,0 11,0 Kopplingsdiagram Kondensator, μf 5 5 Isolationsklass, motor F F Skyddsklass, motor IP 44 IP 44 LPKBI 200 K, 135 l/s 250 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning Inloppskanal Utloppskanal LPKBI 200 K-r, 100 l/s 100 Pa Omgivning Inloppskanal Utloppskanal *r = Reducerat varvtal genom kondensatoromkoppling 6

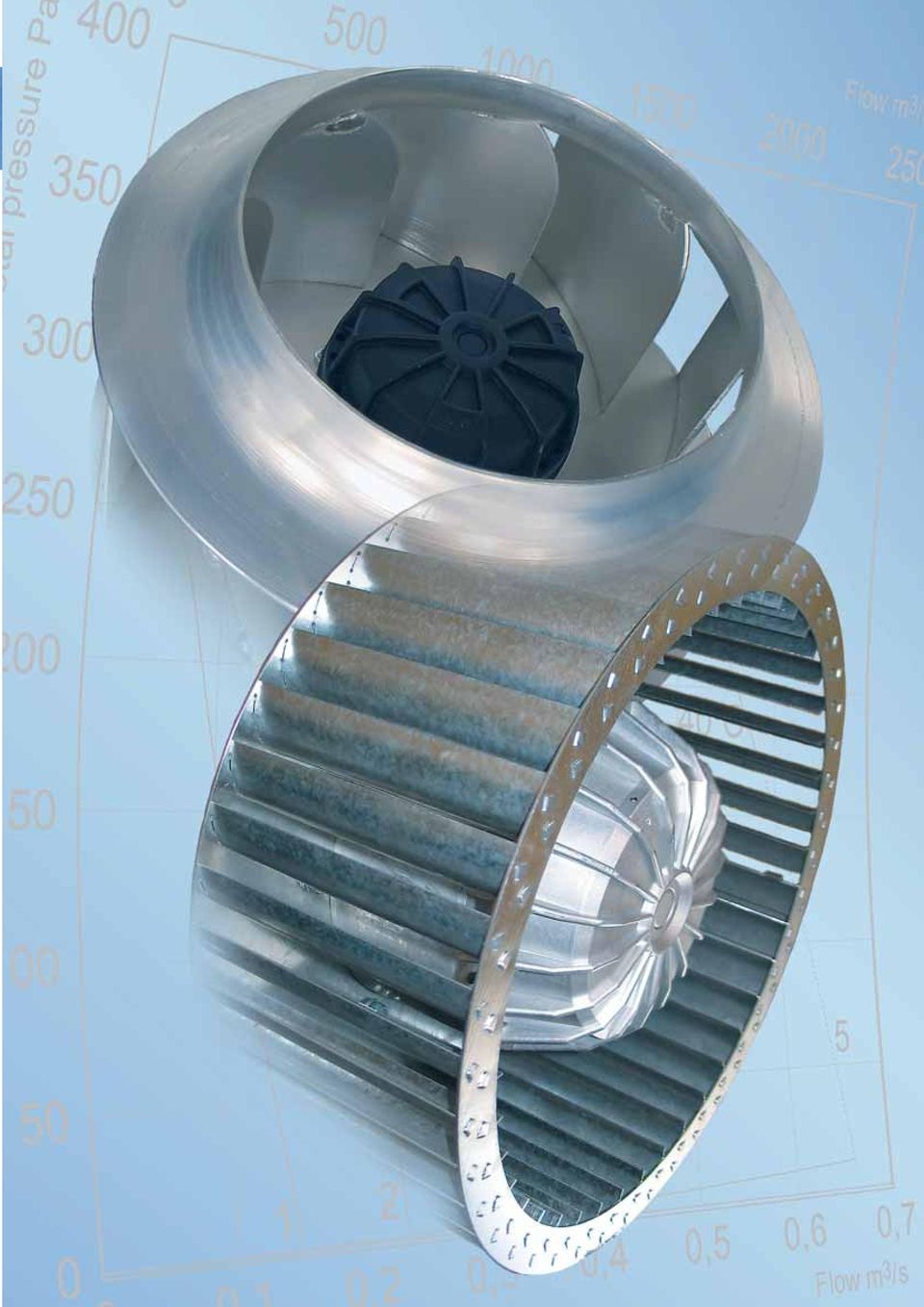

7

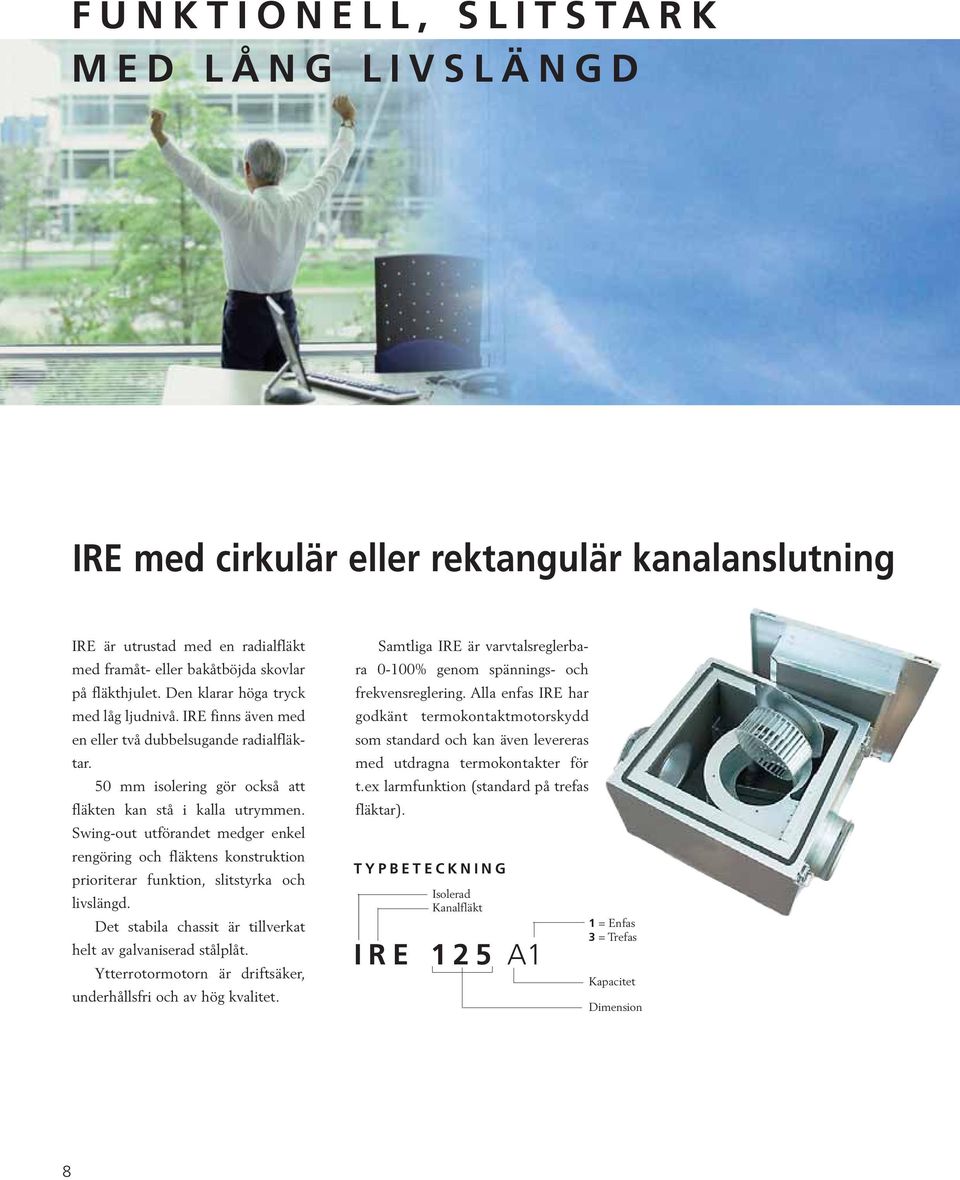

8 FUNKTIONELL, SLITSTARK MED LÅNG LIVSLÄNGD IRE med cirkulär eller rektangulär kanalanslutning IRE är utrustad med en radialfläkt med framåt- eller bakåtböjda skovlar på fläkthjulet. Den klarar höga tryck med låg ljudnivå. IRE finns även med en eller två dubbelsugande radialfläktar. 50 mm isolering gör också att fläkten kan stå i kalla utrymmen. Swing-out utförandet medger enkel rengöring och fläktens konstruktion prioriterar funktion, slitstyrka och livslängd. Det stabila chassit är tillverkat helt av galvaniserad stålplåt. Ytterrotormotorn är driftsäker, underhållsfri och av hög kvalitet. Samtliga IRE är varvtalsreglerbara 0-100% genom spännings- och frekvensreglering. Alla enfas IRE har godkänt termokontaktmotorskydd som standard och kan även levereras med utdragna termokontakter för t.ex larmfunktion (standard på trefas fläktar). TYPBETECKNING Isolerad Kanalfläkt IRE 125 A1 1 = Enfas 3 = Trefas Kapacitet Dimension 8

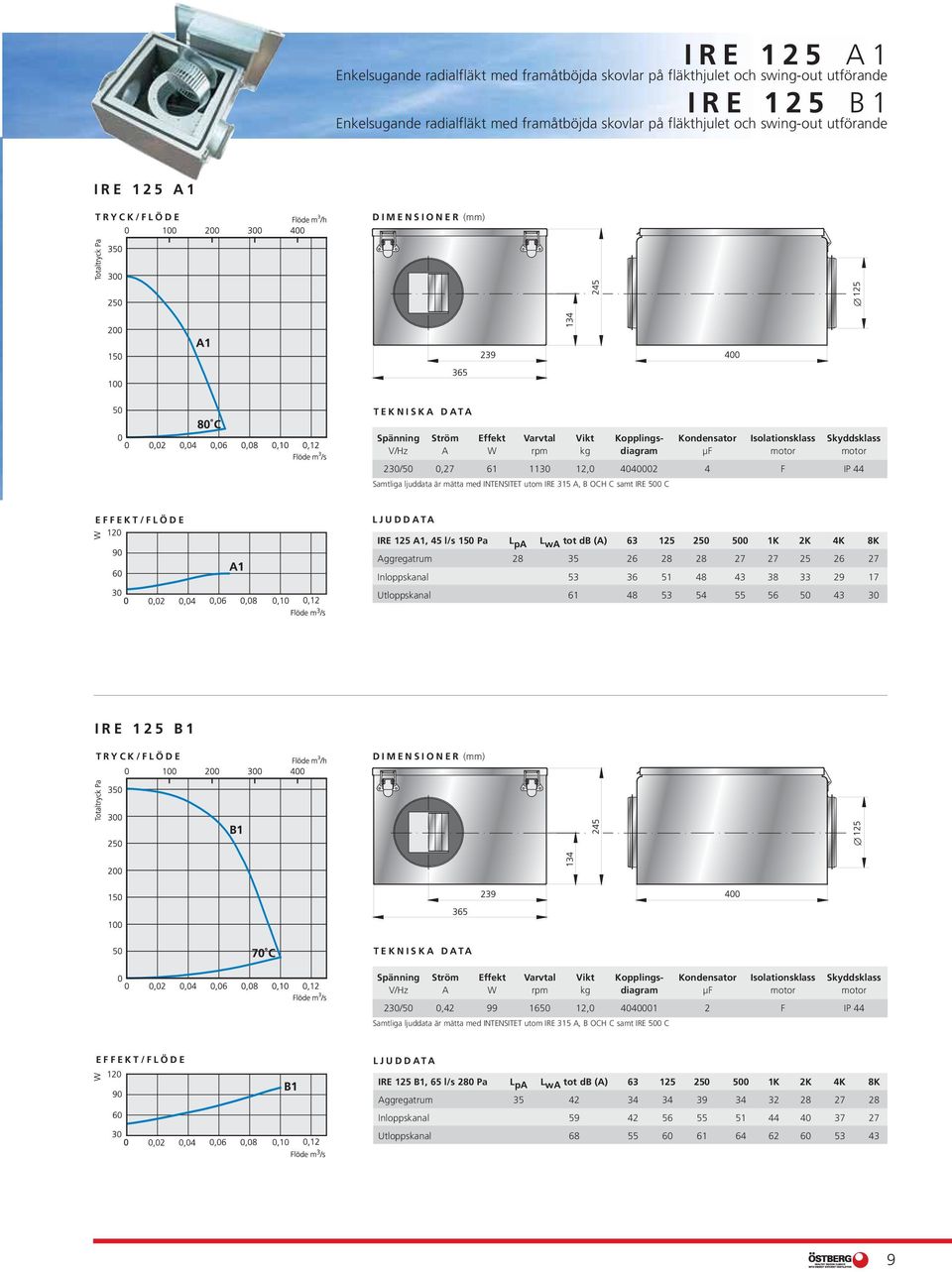

9 IRE 125 A1 IRE 125 B1 IRE 125 A1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 125 A1, 45 l/s 150 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 125 B1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 125 B1, 65 l/s 280 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

10 IRE 125 C1 Cirkulär enkelsugande radialfläkt med framåtböjda skovlar på fläkthjulet och swing-out utförande IRE 160 B1 Cirkulär enkelsugande radialfläkt med framåtböjda skovlar på fläkthjulet och swing-out utförande IRE 125 C1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 125 C1, 75 l/s 300 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 160 B1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 160 B1, 75 l/s 215 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

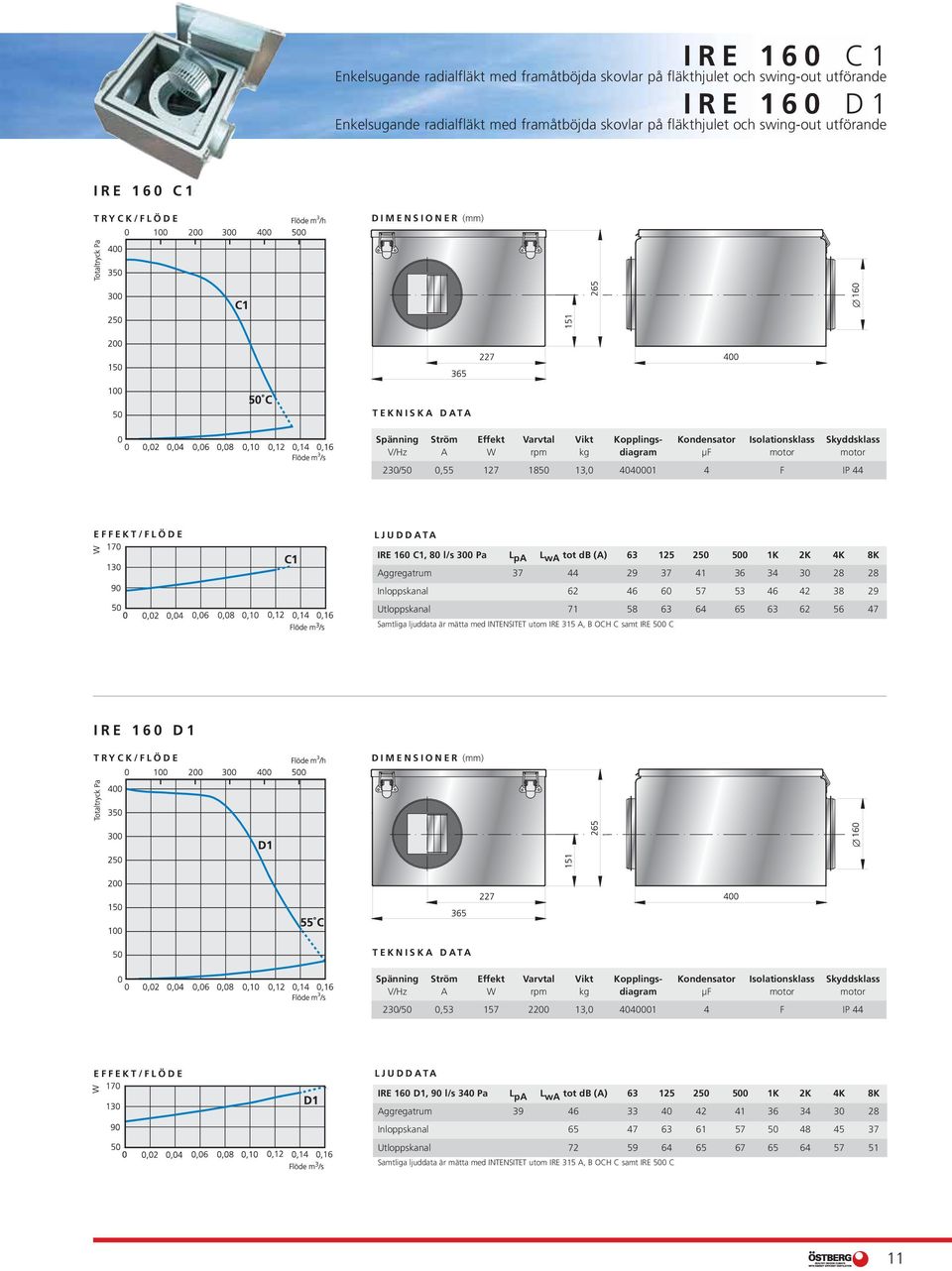

11 IRE 160 C1 IRE 160 D1 IRE 160 C1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 160 C1, 80 l/s 300 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 160 D1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 160 D1, 90 l/s 340 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

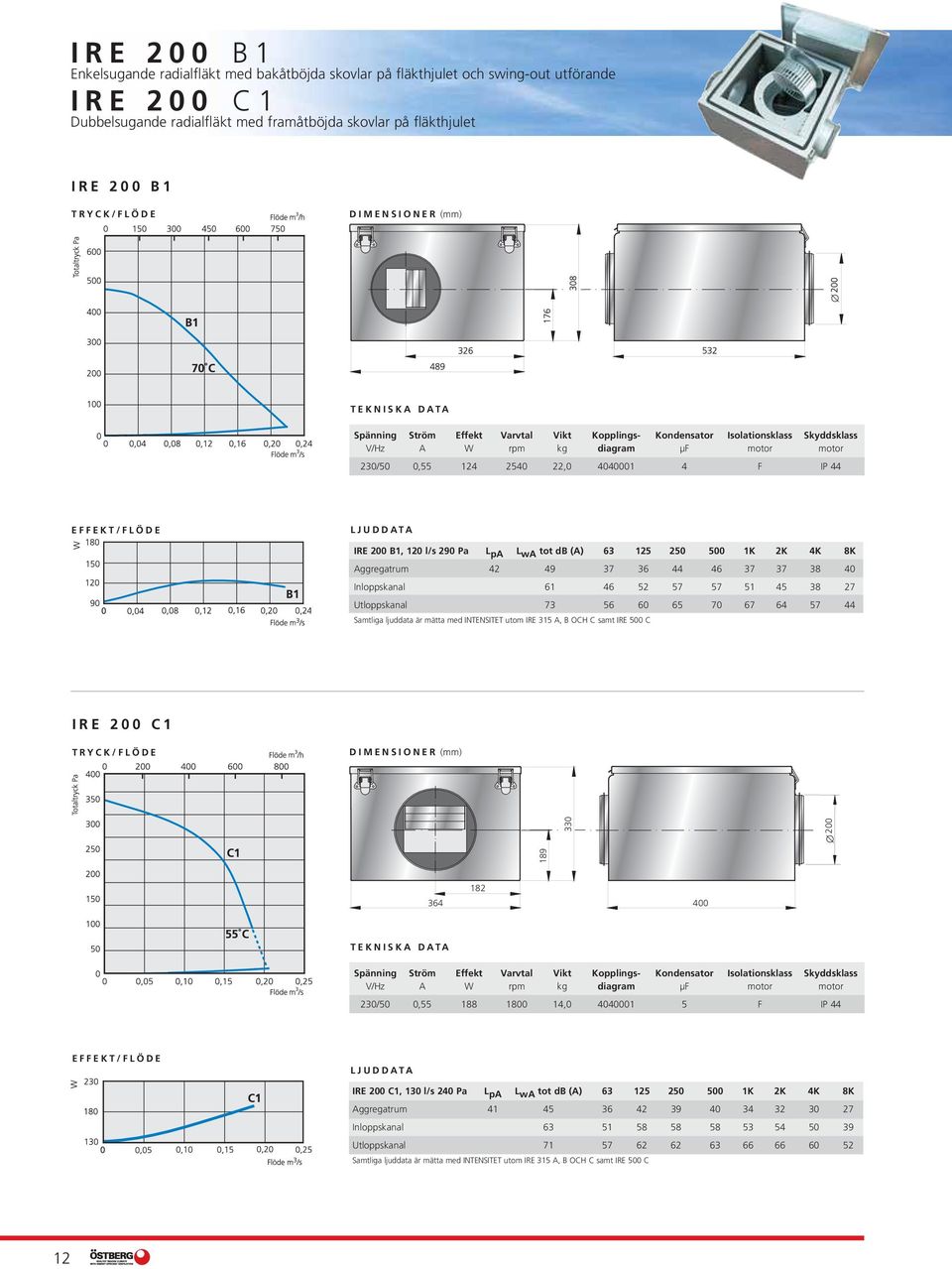

12 IRE 200 B1 Enkelsugande radialfläkt med bakåtböjda skovlar på fläkthjulet och swing-out utförande IRE 200 C1 Dubbelsugande radialfläkt med framåtböjda skovlar på fläkthjulet IRE 200 B1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 200 B1, 120 l/s 290 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 200 C V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 200 C1, 130 l/s 240 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

13 IRE 200 D1 Enkelsugande radialfläkt med bakåtböjda skovlar på fläkthjulet och swing-out design IRE 250 A1 Enkelsugande radiallfläkt med bakåtböjda skovlar på fläkthjulet och swing-out design IRE 200 D1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 200 D1, 160 l/s 280 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 250 A1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 250 A1, 120 l/s 400 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

14 IRE 250 B1 IRE 250 C1 Dubbelsugande radalfläkt med framåtböjda skovlar på fläkthjulet IRE 250 B1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 250 B1, 160 l/s 110 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 250 C V/Hz A W rpm kg diagram μf motor motor 230/50 1, , F IP 44 IRE 250 C1, 160 l/s 320 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

15 IRE 250 D1 IRE 250 E1 Enkelsugande radialfläkt med bakåtböjda skovlar på fläkthjulet och swing-out utförande IRE 250 D1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 250 D1, 200 l/s 270 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 250 E1 V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 250 E1, 150 l/s 430 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

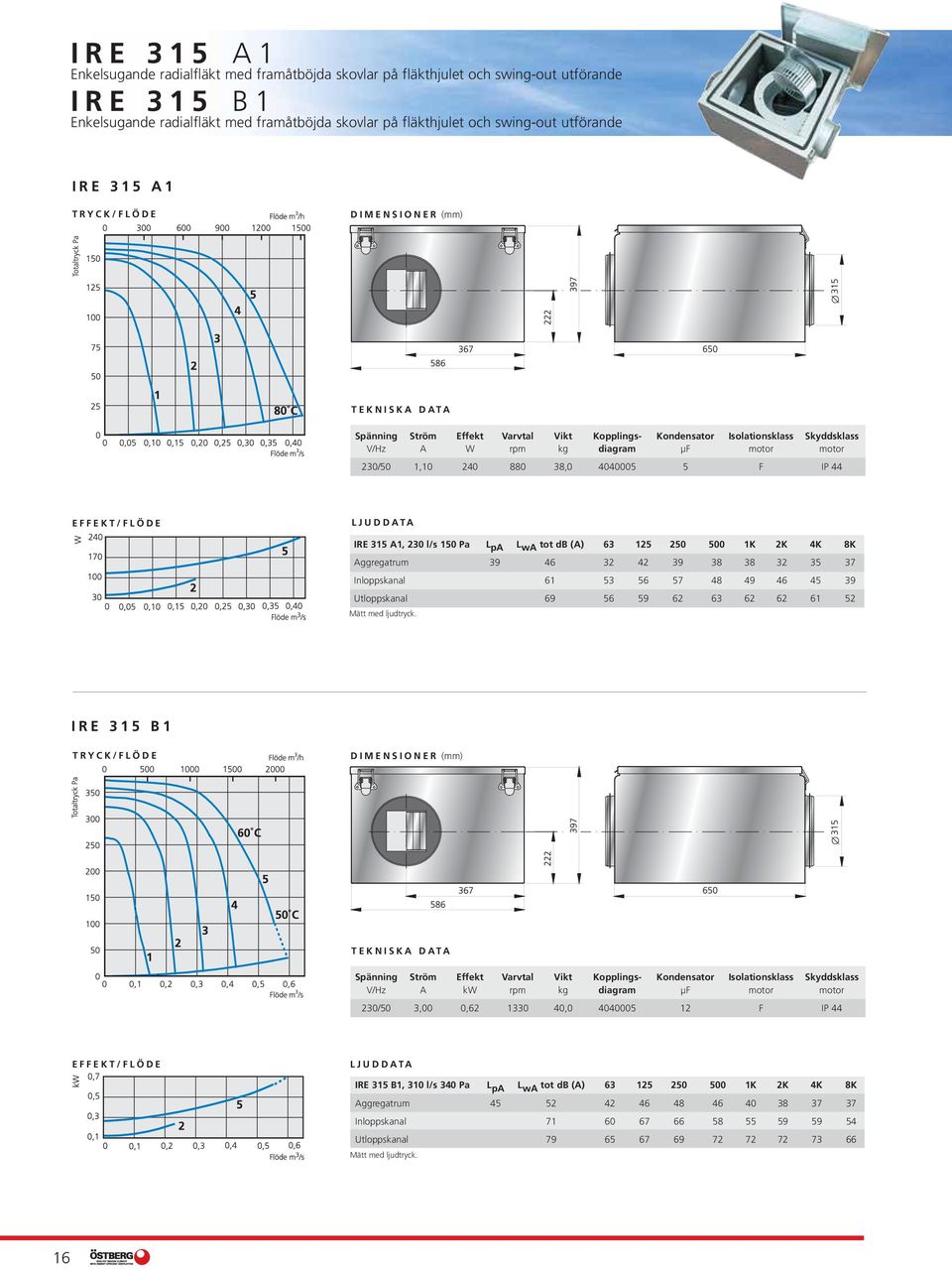

16 IRE 315 A1 IRE 315 B1 IRE 315 A1 V/Hz A W rpm kg diagram μf motor motor 230/50 1, , F IP 44 IRE 315 A1, 230 l/s 150 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal Mätt med ljudtryck. IRE 315 B1 230/50 3,00 0, , F IP 44 IRE 315 B1, 310 l/s 340 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal Mätt med ljudtryck. 16

17 IRE 315 C1 Två dubbelsugande radialfläktar med framåtböjda skovlar på fläkthjulet IRE 355 C1 Två dubbelsugande radialfläktar med framåtböjda skovlar på fläkthjulet IRE 315 C1 220 Ø V/Hz A W rpm kg diagram μf motor motor 230/50 1, , F IP 44 IRE 315 C1, 310 l/s 250 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal Mätt med ljudtryck. IRE 355 C1 264 Ø /50 2,30 0, , F IP 44 IRE 355 C1, 450 l/s 250 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

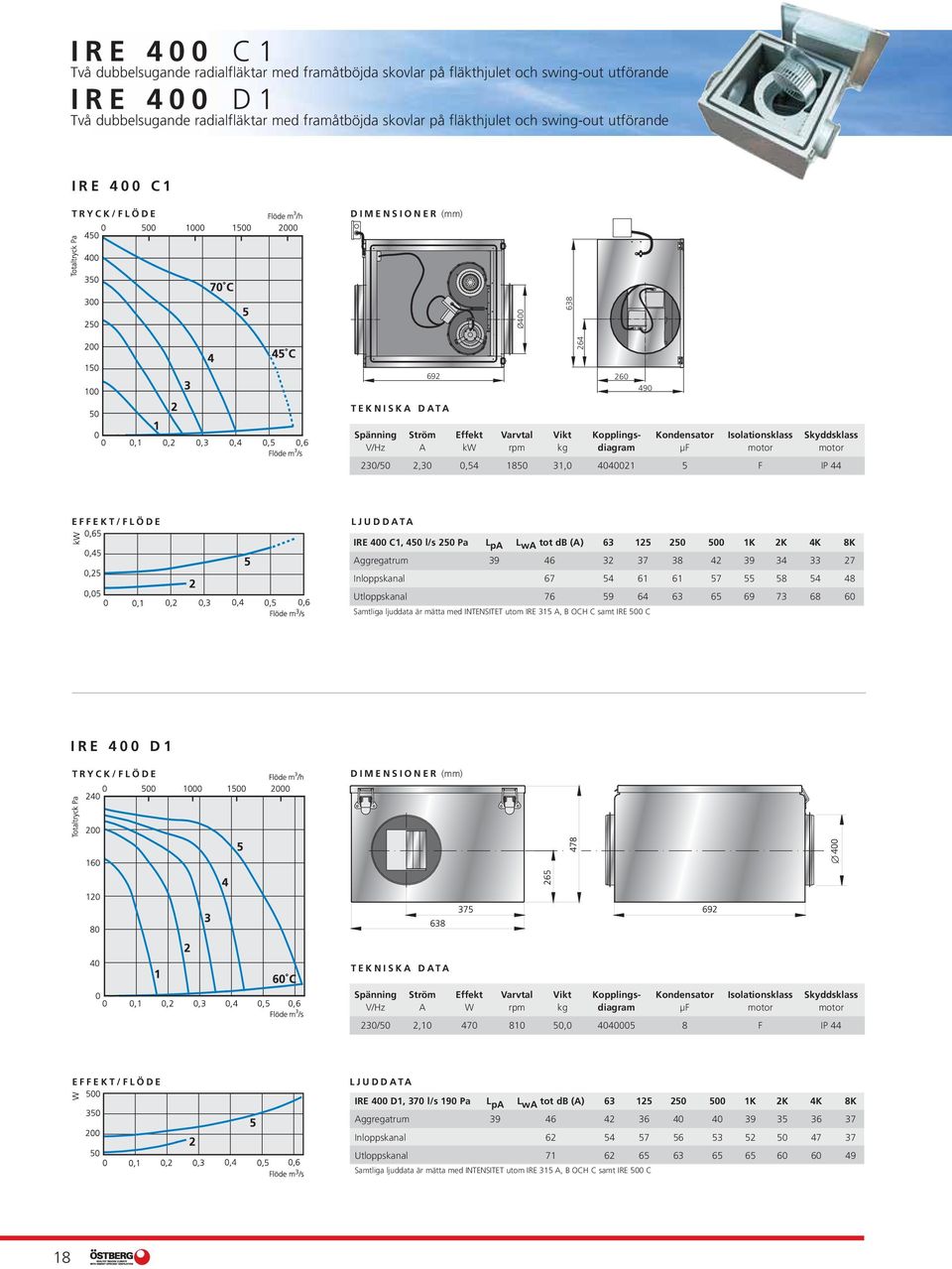

18 IRE 400 C1 Två dubbelsugande radialfläktar med framåtböjda skovlar på fläkthjulet och swing-out utförande IRE 400 D1 Två dubbelsugande radialfläktar med framåtböjda skovlar på fläkthjulet och swing-out utförande IRE 400 C1 264 Ø /50 2,30 0, , F IP 44 IRE 400 C1, 450 l/s 250 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 400 D1 V/Hz A W rpm kg diagram μf motor motor 230/50 2, , F IP 44 IRE 400 D1, 370 l/s 190 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

19 IRE 400 F1 IRE 500 A3 IRE 400 F1 230/50 4,70 1, , F IP 44 IRE 400 F1, 440 l/s 430 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal Mätt med ljudtryck. IRE 500 A3 400/50 2,00 0, , F IP 44 IRE 500 A3, 570 l/s 200 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

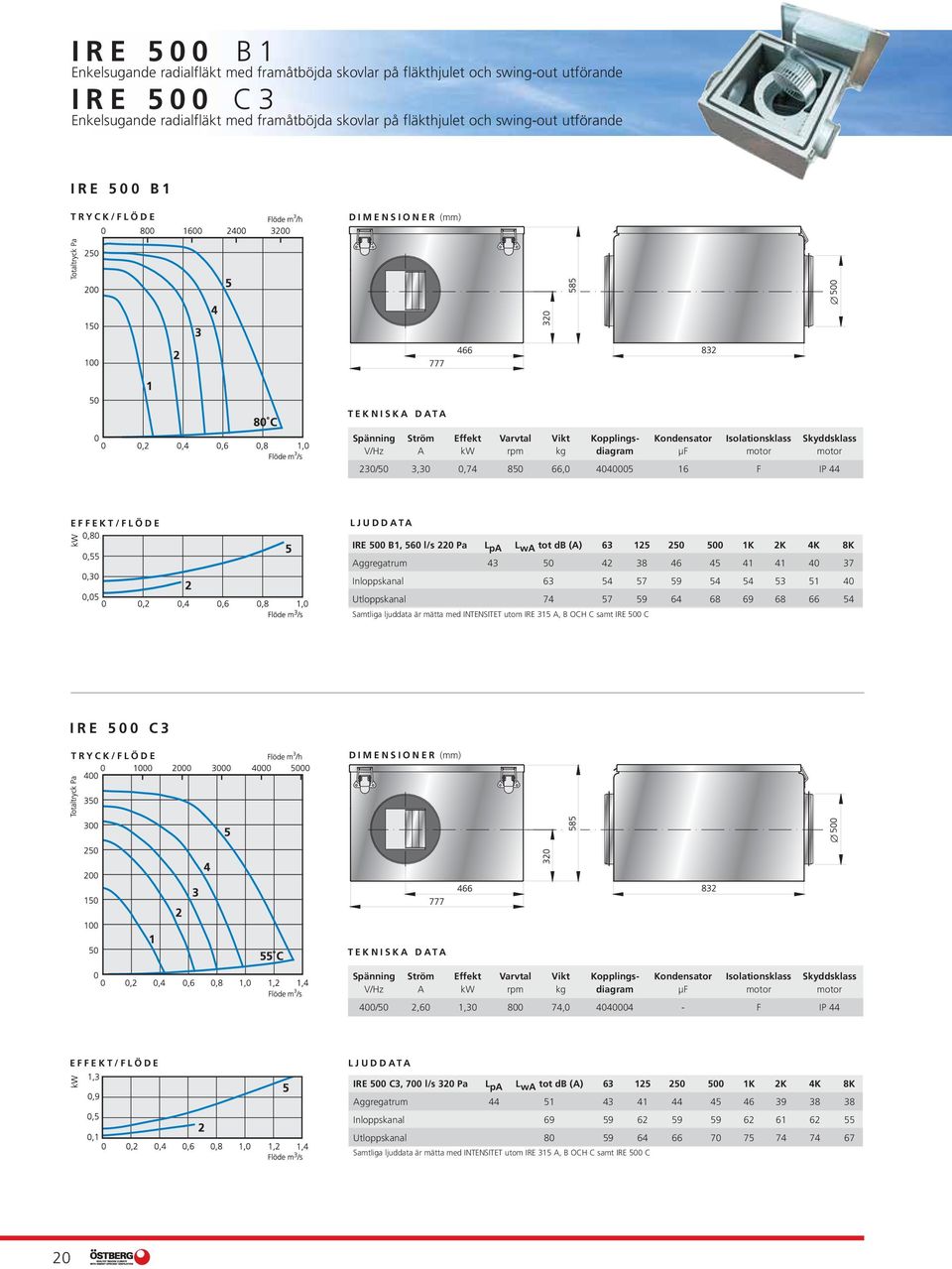

20 IRE 500 B1 IRE 500 C3 IRE 500 B1 230/50 3,30 0, , F IP 44 IRE 500 B1, 560 l/s 220 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 500 C3 400/50 2,60 1, , F IP 44 IRE 500 C3, 700 l/s 320 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

21 IRE 500 D1 IRE 500 E3 IRE 500 D1 230/50 8,00 1, , F IP 44 IRE 500 D1, 820 l/s 430 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 500 E3 400/50 4,00 1, , F IP 44 IRE 500 E3, 830 l/s 470 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

22 IRE 500 F3 IRE 630 A3 IRE 500 F3 400/50 5,80 3, , F IP 44 IRE 500 F3, 830 l/s 700 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 630 A3 400/50 2,80 1, , F IP 44 IRE 630 A3, 960 l/s 230 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

23 IRE 630 B3 IRE 630 C3 IRE 630 B3 400/50 4,80 1, , F IP 44 IRE 630 B3, 960 l/s 350 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 630 C3 400/50 4,70 2, , F IP 44 IRE 630 C3, 810 l/s 480 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

24 IRE 630 D3 IRE 630 E3 IRE 630 D3 400/50 7,00 4, , F IP 44 IRE 630 D3, 1090 l/s 630 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 630 E3 400/50 8,9 3, , F IP 44 IRE 630 E3, 1180 l/s 1010 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

25 IRE 40x20 A1 Enkelsugande radialfläkt med bakåtböjda skovlar på fläkthjulet och swing-out utförande IRE 40x20 B1 IRE 40x20 A IRE 40x20 B V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 40x20 A1, 120 l/s 400 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 40x20 B1, 160 l/s 110 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

26 IRE 40x20 D1 IRE 40x20 E1 Enkelsugande radialfläkt med bakåtböjda skovlar på fläkthjulet och swing-out utförande IRE 40x20 D V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 40x20 D1, 200 l/s 270 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 40x20 E V/Hz A W rpm kg diagram μf motor motor 230/50 0, , F IP 44 IRE 40x20 E1, 150 l/s 430 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

27 IRE 50x25 A1 IRE 50x25 B1 IRE 50x25 A V/Hz A W rpm kg diagram μf motor motor 230/50 1, , F IP 44 IRE 50x25 A1, 230 l/s 150 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal Mätt med ljudtryck. IRE 50x25 B /50 3,00 0, , F IP 44 IRE 50x25 B1, 310 l/s 340 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal Mätt med ljudtryck. 27

28 IRE 50x30 D1 IRE 50x30 F1 IRE 50x30 D V/Hz A W rpm kg diagram μf motor motor 230/50 2, , F IP 44 IRE 50x30 D1, 370 l/s 190 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 50x30 F /50 4,70 1, , F IP 44 IRE 50x30 F1, 440 l/s 430 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal Mätt med ljudtryck. 28

29 IRE 60x35 A3 IRE 60x35 B1 IRE 60x35 A /50 2,00 0, , F IP 44 IRE 60x35 A3, 570 l/s 200 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 60x35 B /50 3,30 0, , F IP 44 IRE 60x35 B1, 560 l/s 220 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

30 IRE 60x35 C3 IRE 60x35 D1 IRE 60x35 C /50 2,60 1, , F IP 44 IRE 60x35 C3, 700 l/s 320 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 60x35 D /50 8,00 1, , F IP 44 IRE 60x35 D1, 820 l/s 430 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

31 IRE 60x35 E3 IRE 60x35 F3 IRE 60x35 E /50 4,00 1, , F IP 44 IRE 60x35 E3, 830 l/s 470 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 60x35 F /50 5,80 3, , F IP 44 IRE 60x35 F3, 830 l/s 700 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

32 IRE 80x50 A3 IRE 80x50 B3 IRE 80x50 A /50 2,80 1, , F IP 44 IRE 80x50 A3, 960 l/s 230 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 80x50 B /50 4,80 1, , F IP 44 IRE 80x50 B3, 960 l/s 350 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

33 IRE 80x50 C3 IRE 80x50 D3 IRE 80x50 C /50 4,70 2, , F IP 44 IRE 80x50 C3, 810 l/s 480 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal IRE 80x50 D /50 7,00 4, , F IP 44 IRE 80x50 D3, 1090 l/s 630 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

34 IRE 80x50 E3 IRE 80x50 E /50 8,9 3, , F IP 44 IRE 80x50 E3, 1180 l/s 1010 Pa L pa L wa tot db (A) K 2K 4K 8K Aggregatrum Inloppskanal Utloppskanal

35

36 FÖR HÖGA TRYCK OCH LÅNGA KANALER Till vänster på bilden RKBI som finns i dimensionerna 600x350, 700x400 och 800x500. Till höger vår största RKBI i dimensionen 1000x500. RKBI, isolerad rektangulär kanalfläkt RKBI är en isolerad radialfläkt för rektangulär anslutning. Fläkten har ett stabilt hölje av galvaniserad stålplåt och är kompakt med mycket hög kapacitet. RKBI arbetar med mycket låg ljudnivå tack vare 50 mm isolering av hög kvalitet. Ytan på isoleringen är lätt att torka ren. Bakåtböjda skovlar på fläkthjulet ger en bättre effektivitet över ett större arbetsområde än med framåtböjda skovlar. Fläkten är designad för att klara höga tryck och långa kanaler med bibehållen låg ljudnivå. Motorn är varvtalsreglerbar och underhållsfri. Den enda service som behövs är rengöring av fläkthjulet, och eftersom RKBI är utrustad med swing-out utförande är det enkelt att öppna för att inspektera och göra rent. RKBI har godkänt termokontaktmotorskydd eller utdragna termokontaktledare och levereras färdigkopplad och klar för anslutning i en helkapslad installationsdosa. Den är fuktskyddad och godkänd att användas i kall eller varm miljö. RKBI finns med 17 kapaciteter. TYPBETECKNING Rektangulär Dimension Kanalfläkt RKBI 800 x 500 K3 Isolerad Bakåtböjda skovlar på fläkthjulet 3 = Trefas 1 = Enfas Kapacitet 36

37 RKBI 600 x 350 A1 RKBI 600 x 350 B1 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKBI 600 x 350 A1 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A W rpm kg schema μf klass klass 230/50 1, F IP l/s 208 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 230 V Inlopp 230 V Inlopp 165 V Inlopp 135 V Inlopp 110 V Inlopp 80 V Utlopp 230 V RKBI 600 x 350 B1 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A W rpm kg schema μf klass klass 230/50 2, F IP l/s 355 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 230 V Inlopp 230 V Inlopp 165 V Inlopp 135 V Inlopp 110 V Inlopp 80 V Utlopp 230 V

38 RKBI 600 x 350 B3 RKBI 600 x 350 D1 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKBI 600 x 350 B3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A W rpm kg schema μf klass klass 400/50 1, F IP l/s 350 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V RKBI 600 x 350 D1 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 230/50 2,46 0, F IP l/s 360 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 230 V Inlopp 230 V Inlopp 165 V Inlopp 135 V Inlopp 110 V Inlopp 80 V Utlopp 230 V

39 RKBI 600 x 350 D3 RKBI 700 x 400 C1 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKBI 600 x 350 D3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 400/50 1,27 0, F IP l/s 425 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V RKBI 700 x 400 C1 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 230/50 2,73 0, F IP l/s 280 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 230 V Inlopp 230 V Inlopp 165 V Inlopp 135 V Inlopp 110 V Inlopp 80 V Utlopp 230 V

40 RKBI 700 x 400 C3 RKBI 700 x 400 E1 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKBI 700 x 400 C3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 400/50 1,20 0, F IP l/s 303 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V RKBI 700 x 400 E1 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 230/50 3,30 0, F IP l/s 465 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 230 V Inlopp 230 V Inlopp 165 V Inlopp 135 V Inlopp 110 V Inlopp 80 V Utlopp 230 V

41 RKBI 700 x 400 E3 RKBI 800 x 500 B1 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKBI 700 x 400 E3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 400/50 1,55 0, F IP l/s 515 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V RKBI 800 x 500 B1 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 230/50 4,44 0, F IP l/s 355 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 230 V Inlopp 230 V Inlopp 165 V Inlopp 135 V Inlopp 110 V Inlopp 80 V Utlopp 230 V

42 RKBI 800 x 500 B3 RKBI 800 x 500 D3 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKBI 800 x 500 B3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 400/50 1,88 0, F IP l/s 375 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V RKBI 800 x 500 D3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 400/50 2,06 1, F IP l/s 630Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V

43 RKBI 800 x 500 K1 RKBI 800 x 500 K3 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKBI 800 x 500 K1 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 230/50 7,75 1, F IP l/s 630Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 230 V Inlopp 230 V Inlopp 165 V Inlopp 135 V Inlopp 110 V Inlopp 80 V Utlopp 230 V RKBI 800 x 500 K3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 400/50 3,69 1, F IP l/s 665 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V

44 RKBI 1000 x 500 J1 RKBI 1000 x 500 J3 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKB x 500 J1 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 230/50 6,43 1, F IP l/s 470 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 230 V Inlopp 230 V Inlopp 165 V Inlopp 135 V Inlopp 110 V Inlopp 80 V Utlopp 230 V RKBI 1000 x 500 J3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 400/50 3,44 1, F IP l/s 490 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V

45 RKBI 1000 x 500 L3 Med bakåtböjda skovlar på fläkthjulet och swing-out utförande RKBI 1000 x 500 L3 Spänning Ström Effekt Varvtal Vikt Kopplings- Kondensator Isolation- Skydds- V/Hz A kw rpm kg schema μf klass klass 400/50 4,90 2, F IP l/s 840Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning 400 V Inlopp 400 V Inlopp 240 V Inlopp 185 V Inlopp 145 V Inlopp 95 V Utlopp 400 V

46 MÅNGSIDIGHET OCH FLEXIBILITET IFK, IFA och CAU frånluftsfläktar Dessa tre isolerade frånluftsfläktar har två eller tre inlopp och ett utlopp för kanalanslutning, vilket ger stor flexibilitet. Fläktarna är utrustade med ytterrotormotor med underhållsfria kullager. Motorn är försedd med inbyggt godkänt motorskydd och kan varvtalsregleras. Fläkthjulet har framåtböjda skovlar. Alla tre typerna är tillverkade av galvaniserad stålplåt. Alla dessa fläktar har swing-out utförande som underlättar rengöring av motor och fläkthjul. TYPBETECKNING Isolerad Frånluft Kryddhylla IFK 140 A1 Kapacitet 1 = Enfas 3 = Trefas Dimension IFK Kryddhyllefläkten IFK är en fläkt med två inlopp, som i första hand är tänkt att installeras tillsammans med en fläktkåpa ovanför spisar i kök. IFK är utrustad med en enkelsugande radialfläkt som ger högt tryck och låg ljudnivå. IFK är isolerad med 30 mm stenullsskiva vilket ger mycket god ljudoch brandisolering. IFA IFA har en enkelsugande radialfläkt och passar i skåp eller vindsrum. Tre inlopp och ett utlopp ger en mångsidig fläkt. IFA är helisolerad med 30 mm stenullsskiva. CAU CAU har en enkelsugande radialfläkt, tre inlopp och ett utlopp, vilket ger en mångsidig fläkt. CAU är en högre variant av LPK med isolerad botten och inloppssida. CAU kan med fördel användas där det inte finns några krav på kondensisolering. 46

47 IFK 140 B/C IFK 140 B/C IFK 140 B 140 C Spänning, V/Hz 230/50 230/50 Ström, A 0,35 0,48 Effekt, W Varvtal, rpm Vikt, kg 9,2 9,2 Kopplingsdiagram Kondensator, μf 2 4 Isolationsklass, motor F F Skyddsklass, motor IP 44 IP 44 IFK 140 B L pa L wa tot db (A) K 2K 4K 8K Omgivning Inloppskanal Utloppskanal IFK 140 C omgivning Inloppskanal Generella fläktfakta, se sidan 23. Utloppskanal

48 IFA 140 B/C/D Isolerad lågprofil kanalfläkt med framåtböjda skovlar på fläkthjulet och swing-out utförande IFA 140 B/C/D D IFA 140 B 140 C 140 D Spänning, V/Hz 230/50 230/50 230/50 Ström, A 0,48 0,55 0,63 Effekt, W Varvtal, rpm Vikt, kg 8,1 8,1 8,3 Kopplingsdiagram Kondensator, μf Isolationsklass, motor F F F Skyddsklass, motor IP 44 IP 44 IP 44 IFA 140 B, 85 l/s 165 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning Inloppskanal Utloppskanal IFA 140 C, 110 l/s 180 Pa Omgivning Inloppskanal Utloppskanal IFA 140 D, 125 l/s 210 Pa Omgivning Inloppskanal Utloppskanal

49 CAU 125 A/B/C Enkelsugande kanalfläkt med framåtböjda skovlar på fläkthjulet och swing-out utförande CAU 125 A/B/C CAU 125 A 125 B 125 C Spänning, V/Hz 230/50 230/50 230/ Ström, A 0,21 0,45 0,53 Effekt, W Varvtal, rpm Vikt, kg 4,7 4,7 4,7 Kopplingsdiagram Kondensator, μf Isolationsklass, motor F F F 100 Skyddsklass, motor IP 44 IP 44 IP 44 W 0,12 B C 0,09 0,06 A 0,03 0 0,02 0,04 0,06 0,08 0,10 0,12 CAU 125 A, 35 l/s 215 Pa L pa L wa tot db (A) K 2K 4K 8K Omgivning Inloppskanal Utloppskanal CAU 125 B, 60 l/s 280 Pa Omgivning Inloppskanal Generella fläktfakta, se sidan 23. Utloppskanal CAU 125 C, 85 l/s 260 Pa Omgivning Inloppskanal Utloppskanal

50 FAKTA OM FLÄKTAR ANVÄNDNING Fläkten ska användas för transport av ren luft, m.a.o den är ej avsedd för transport av brand- och explosionsfarliga ämnen, slipdamm, sot, o.dyl. Fläkten är försedd med en asynkronmotor av ytterrotortyp, som har underhållsfria dubbelkapslade kullager. Kondensatorn har begränsad livslängd och bör bytas efter driftstimmar (ca 5 års kontinuerlig användning) för bibehållen fläktfunktion. Defekt kondensator kan orsaka skada. För maximal livslängd vid installation i fuktiga eller kalla utrymmen, bör fläkten vara i kontinuerlig drift. Fläkten kan monteras utomhus eller i andra fuktiga utrymmen. Tillse att dränering finns från fläktkåpan. Samtliga fläktar är som standard enfas 230V, eller trefas 400V 50Hz. Fläkten kan monteras i valfri position. INSTALLATION Fläkten monteras enligt luftriktningspilen. Fläkten kanalanslutes eller förses med beröringsskydd. Fläkten ska monteras på ett säkert sätt. Tillse att inga främmande föremål ligger kvar i fläkt/kanal. Fläkten ska monteras på ett sådant sätt att service och underhåll kan utföras. Fläkten ska monteras så att vibrationer ej kan överföras till kanalsystem och byggnadsstomme. Använd t ex montageklammer. För reglering av varvtal kan transformator/ tyristor/frekvensomvandlare anslutas. Ett kopplingsschema finns applicerad på insidan av eldosans lock eller levereras separat. Trefas fläktar ska installeras med extern termokontakt. Fläkten är monterad och elektriskt ansluten på rätt sätt med skyddsjord. Elinstallation ska ske av behörig installatör. Elinstallation ska ske via allpolig strömbrytare i nära anslutning till fläkten eller via låsbar huvudströmställare. DRIFT Vid idrifttagande kontrollera: att anslutningsspänningen ligger inom +6% till 10% av märkspänningen. att inga missljud hörs vid uppstart. HANTERING Fläkten ska transporteras i emballage fram till installationsplatsen. Detta för att förhindra transportskador, repor och nedsmutsning. Beakta att fläkten kan ha vassa kanter. UNDERHÅLL Innan service, underhåll eller reparation påbörjas måste fläkten göras spänningslös (allpolig brytning) och fläkthjulet ha stannat. Fläkten ska rengöras vid behov, dock minst 1 gång/år för att bibehålla kapaciteten och undvika obalans med onödiga lagerskador som följd. Fläktens lager är underhållsfria och ska endast bytas vid behov. Vid rengöring av fläkten får högtryckstvätt eller starka lösningsmedel ej användas. Rengöring måste ske på ett sådant sätt att fläkthjulets balansvikter ej rubbas eller fläkthjulet skadas. Kontrollera att inga missljud hörs från fläkten. FELSÖKNING 1. Kontrollera att det finns spänning till fläkten. 2. Bryt spänningen och kontrollera att fläkthjulet ej är blockerat. 3. Kontrollera termokontakt/motorskydd. Om denna löst ut bör orsaken till överhettning åtgärdas för att inte felet skall upprepas. För återställning av manuell termokontakt ska tillförd spänning brytas i ett par minuter, så att termokontakten hinner återgå. För automatisk termokontakt sker återställning automatiskt efter att motorn svalnat. 4. Kontrollera att driftkondensatorn är ansluten (gäller enfas, se kopplingsschema). 5. Om fläkten ändå inte fungerar bör första åtgärd vara att byta kondensator. 6. Om ingen av dessa åtgärder hjälper, kontakta din fläktleverantör. 7. Vid ev. reklamation skall fläkten vara rengjord, motorkabeln vara oskadad och en utförlig felbeskrivning bifogas. GARANTI Garantin gäller endast under förutsättning att fläkten använts enligt denna bruksanvisning. Kopplingsscheman Enfas Enfas Enfas med utdragna termokontaktledare 1~ 1~ 1~ Trefas Y 400 V Enfas med två dubbelsugande radialfläktar 3~ 1~ 1~ 50

51 FAKTA OM FLÄKTAR Tryck-/flödeskurvor FIG. 1: Fläktkurvan beskriver fläktens kapacitet, alltså fläktens flöde vid olika tryck vid en viss spänning. Fläktkurvan består av trycket i Pascal på ena axeln (Y-axeln) och flödet i kubikmeter/ sekund på den andra (X-axeln). Den punkt på fläktkurvan som visar det aktuella flödet och trycket kallas fläktens arbetspunkt.i vårt exempel markerad med P. Ökat tryck i anläggningen flyttar arbetspunkten efter fläktkurvan och ger alltså ett lägre flöde. Arbetspunkten P1 flyttas till P2. FIG. 2: Systemlinjen beskriver den totala ventilationsanläggningens (kanaler, ljuddämpare spjäll, don o.s.v.) karaktär. Utefter denna systemlinje, se S, rör sig arbetspunkten vid förändring av fläktvarvtalet från P2 till P3. Distinkta spänningssteg med t.ex. transformator, här 135V och 230V, ger upphov till olika fläktkurvor, "varvtalskurvor". Det dynamiska trycket är ett beräknat tryck som uppstår vid fläktens utlopp och hänföres till största delen av lufthastigheten. Det dynamiska trycket beskriver alltså hur fläkten arbetar. Det dynamiska trycket redovisas med en kurva som börjar vid 0-punkten och som ökar med ökat flöde. Ett högt dynamiskt tryck kan vid felaktig kanalanslutning ge ett högt tryckfall. Är tryckfallet i anläggningen känt måste man alltså söka efter en fläkt där skillnaden av totaltrycket och det dynamiska trycket motsvarar det önskade. FIG. 1: Totaltryck Pa FIG. 2: Totaltryck Pa Totaltryck Pa FIG. 3: Flöde m 3 /s FIG. 3: Våra fläktkurvor redovisar totaltrycket i Pascal. Totaltrycket = statiskt + dynamiskt tryck. Det statiska trycket är fläktens tryckuppsättning jämfört med atmosfärstrycket, det är detta tryck som skall övervinna ventilationsanläggningens tryckförluster. Flöde m 3 /s Flöde m 3 /s Ljuddata I vår katalog anger vi ljudeffektnivå Lw(A) och ljudtrycksnivå Lp(A) för ljud i kanal och ljud som avges till omgivningen (genom fläkthöljet). LJUDEFFEKTNIVÅN Ljudeffektnivån, Lw(A)-värdet används till att beräkna hela systemets ljudalstring. Systemet består t.ex. av spjäll, kanaler, don, galler o.s.v. där alla komponenter bidrar till den slutliga ljudeffekten för hela systemet. Ljudeffektnivån är ett beräknat värde som anger källstyrkan eller den akustiska effekt som avges, den säger inget om hur starkt källan upplevs. Ljudeffektsnivån redovisas i oktavband Hz och som en logaritmiskt sammanräknad summa Lw(A)tot. För att försöka efterlikna hur örat uppfattar ljudet viktas det (korrigeras i oktavbanden) till vägningskurva A vilket anges som Lw(A) och med enheten db(a). LJUDTRYCKSNIVÅN Ljudtrycksnivån, Lp(A), är det värde som anger hur ljudkällan upplevs. Ljudtrycket varierar med avstånd och riktning från ljudkällan, dessutom inverkar omgivningens akustiska egenskaper på ljudtrycket. Vi anger ljudtrycket i ett normaldämpat rum "20 m² ekvivalent rumsabsorbtionsarea". 7dB skillnad motsvarar ca 3 m avstånd till ljudkällan vid halvsfärisk utbredning. Beräkningen av ljudtrycksnivån i rum sker efter: Lp=Lw + 10Log (Q/4πr² + 4/A) A= Rumsabsorbtionen, m² Q= Riktningsfaktorn Q=1 är helsfärisk utbredning Q=2 är halvsfärisk utbredning Q=4 är kvartssfärisk utbredning Ljudtrycksnivån i fritt fält (från t ex en takfläkt) beräknas efter: Lp =Lw + 10log Q/ 4πr². Med Lw(A) tot på 63dB(A) ger detta med ett avstånd av 5 meter och halvsfärisk utbredning, fritt fält: Lp(A) = log 2/4π 5² = = 41 db(a) Omgivningstemperatur I våra tryck/flödesdiagram eller i tabellen för fläktdata finns uppgift om högsta temperatur på transporterad luft. Samtliga våra motorer har isolationsklass F vilket innebär att termokontakten i motorn bryter strömmen då lindningstemperaturen är max 155 C. Vid denna lindningstemperatur är dock lagerlivslängden inte alls optimal. Därför är våra omgivningstemperaturer angivna vid en lägre lindningstemperatur så att lagerlivslängden blir optimal. Lindningstemperaturen varierar efter fläktkurvan, beroende av skillnader i effekt/strömförbrukning. Temperaturer i våra diagram är angivna vid högsta lindningstemperatur. 51
