2 TOPP modulaggregat Allmänt TOPP-serien är kompletta luftbehandlingsaggregat med korsströmsvärmeväxlare. Aggregaten är utrustade med inbyggd digital styrningsautomatik, AIR2, baserad på Modbus-teknologi. Aggregaten är konstruerade för flexibel, funktionell och totalekonomisk luftbehandling och levereras sektionsdelade för inomhus-utförande. TOPP-serien levereras i fem storlekar med luftflöden upp till m3/h. SMART-serien kan beställas med integrerad DXkylning och det finns dessutom möjlighet att beställa dem med cirkulation. TOPP-serien kännetecknas särskilt av att alla fyra stutsarna är placerade i toppen av aggregatet /36

3 Konstruktion TOPP-serien TOPP-serien är konstruerad och testad i enlighet med CEN-standarden Ns-EN1886 och uppfyller kraven i följande klasser: Mekanisk styrka Klass 1A Täthet Klass A Termisk isolering Klass 3T Köldbrygga Klass TB4 Skåp TOPP-serien är uppbyggd av ramprofiler av aluminium med gjutna hörn och paneler med dubbelt hölje av galvaniserat stål. Panelerna är tillverkade av 0,7 mm tjock plåt och har 50 mm mellanliggande Rockwool-isolering. Konstruktionen ger hög styvhet och vridstyvhet. Luckor De stora luckorna ger bra åtkomst till aggregatet för både montering och service. Fläktsektioner Kammarfläktarna har direktdrivet B-hjul och har påbyggd frekvensomvandlare för steglös inställning av varvtalet. TOPP-serien utnyttjar kammarfläktarnas egenskaper så att allt tillbehör som värme- och kylbatterier, ljuddämpare samt kanaler kan monteras direkt på aggregatet. Motorerna och fläktarna uppfyller redan nu EcoDesign-direktivets krav som börjar gälla den 1 januari Värmeåtervinning TOPP-serien levereras med korsströmsvärmeväxlare som säkrar åtskilda luftvägar /36

4 Kopplingsbox Den lättåtkomliga kopplingsboxen med inbyggd huvudströmbrytare och automatsäkringar säkerställer enkel åtkomst för anslutning och justering. Avstängningsspjäll Aggregaten levereras som standard med avstängningsspjäll på både tillufts- och frånluftssidan. Avstängningsspjällen kan dock väljas bort vid beställning. Påsfilter Aggregaten levereras som standard med F7 påsfilter för både tillufts- och frånluftssidan. Påslängd 550 mm. Monteringssockel Som standard medföljer en monteringssockel med fötter /36

5 Kylning TOPP-serien TOPP-serien kan levereras med integrerad DX-kylning eller förberedd för externa vätskekylbatterier CCW. Inbyggd DX-kylning TOPP med integrerad DX-kylning är en kompakt kylinstallation, som är billig att installera eftersom det inte finns behov för externa anslutningar. Det är en bra lösning där det endast är behov för små köldmediefyllningar. Köldmediet R407C används för alla storlekarna. TOPP levereras med Copeland Scroll-kompressor. Antingen enkel-scroll eller tandem-scroll. Kylkompressorn kan utrustas med frekvensomvandlare för exakt inställning. Samtliga kyldelars elektriska anslutningar är färdigmonterade och testade från fabriken. Externa vätskekylbatterier CCW AIR2-automatiken är förberedd för att kunna styra externa vätskekylbatterier. Med vätskekylbatterier får man en flexibel lösning där kylning endast sker i de rum där det finns behov för det och därmed erhålls en energibesparing /36

6 Tillbehör TOPP-serien Värmebatterier och vätskekylbatterier kan beställas som tillbehör. Vattenvärmebatterier Vattenvärmebatteriet kan levereras med upp till två rader med rör och anpassas efter behov. Trevägs shuntventil och motor ingång som standard och levereras separat. Frostskydd med insticksgivare eller anläggningsgivare (clamp on-givare). Elvärmebatterier Elektriska värmebatterier i flera effektvarianter för varje storlek. Triac-kontaktorer samt brand- och överhettningstermometer är inbyggd i batteriet. Vätskekylbatterier CCW Vätskekylbatterier är en flexibel lösning för kylning av ventilationsluften. Därmed kan man kyla de lokaler som det är nödvändigt att kyla, t.ex. lokaler åt söder. I lokaler åt norr är kylning oftast inte nödvändig /36

7 TOPP-1 Tekniska data TOPP-1 Kontakta EXHAUSTO för dimensionering och beräkning av TOPP-1. Tekniska data TOPP-1 Max. luftflöde* Med integrerad kylning 2,5 m/s Filter, 1 st m3/h 1870 m3/h 592 x 287 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 248 Korsströmsvärmeväxlarsektion 221 Kylsektion 270 Spjäll 9 Värmebatteri, 2 rader rör 17 Värmebatteri, elektriskt 16 kg Fläkt TOPP-1 Kammare Motoreffekt GPEB ,55 1,1 kw /36

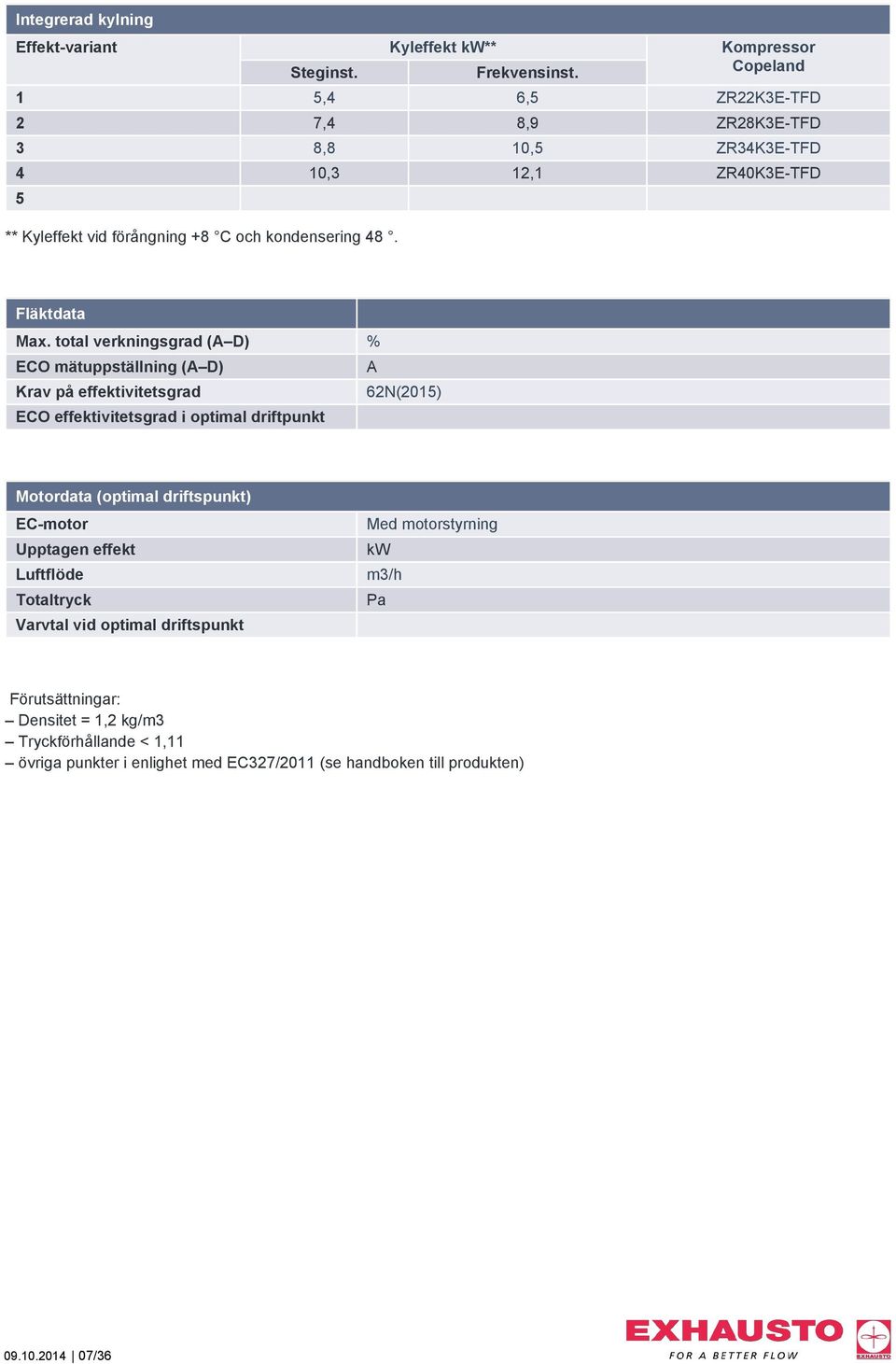

8 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 5,4 6,5 ZR22K3E-TFD 2 7,4 8,9 ZR28K3E-TFD 3 8,8 10,5 ZR34K3E-TFD 4 10,3 12,1 ZR40K3E-TFD 5 ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /36

9 Måttritningar TOPP-1 TOPP-1 med korsströmsvärmeväxlare TOPP-1 Cooler med korsströmsvärmeväxlare och integrerad kylning /36

10 /36

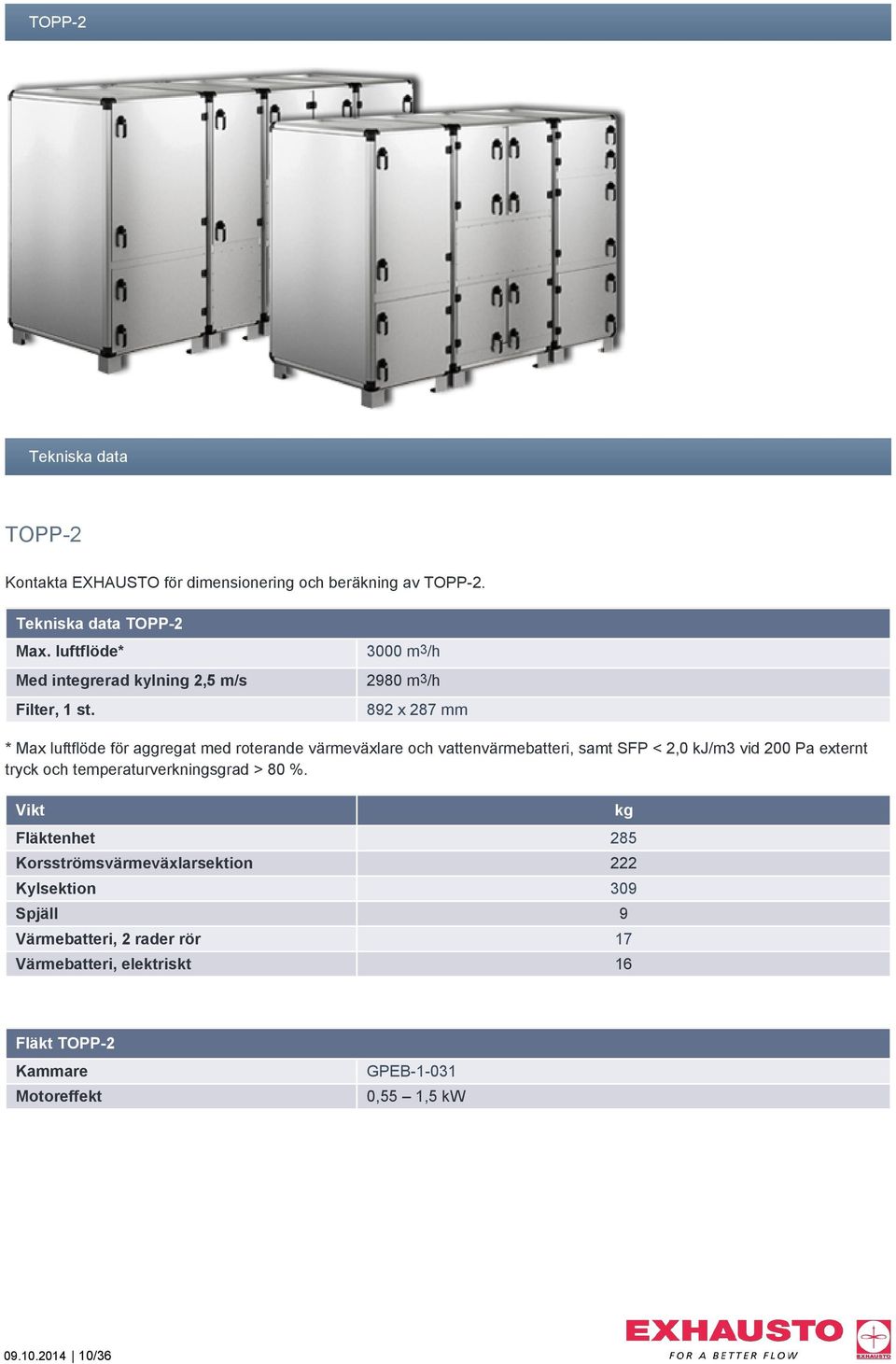

11 TOPP-2 Tekniska data TOPP-2 Kontakta EXHAUSTO för dimensionering och beräkning av TOPP-2. Tekniska data TOPP-2 Max. luftflöde* Med integrerad kylning 2,5 m/s Filter, 1 st m3/h 2980 m3/h 892 x 287 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 285 Korsströmsvärmeväxlarsektion 222 Kylsektion 309 Spjäll 9 Värmebatteri, 2 rader rör 17 Värmebatteri, elektriskt 16 kg Fläkt TOPP-2 Kammare Motoreffekt GPEB ,55 1,5 kw /36

12 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 7,4 8,9 ZR28K3E-TFD 2 8,8 10,5 ZR34K3E-TFD 3 10,3 12,4 ZR40K3E-TFD 4 12,5 15,0 ZR48K3E-TFD 5 ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /36

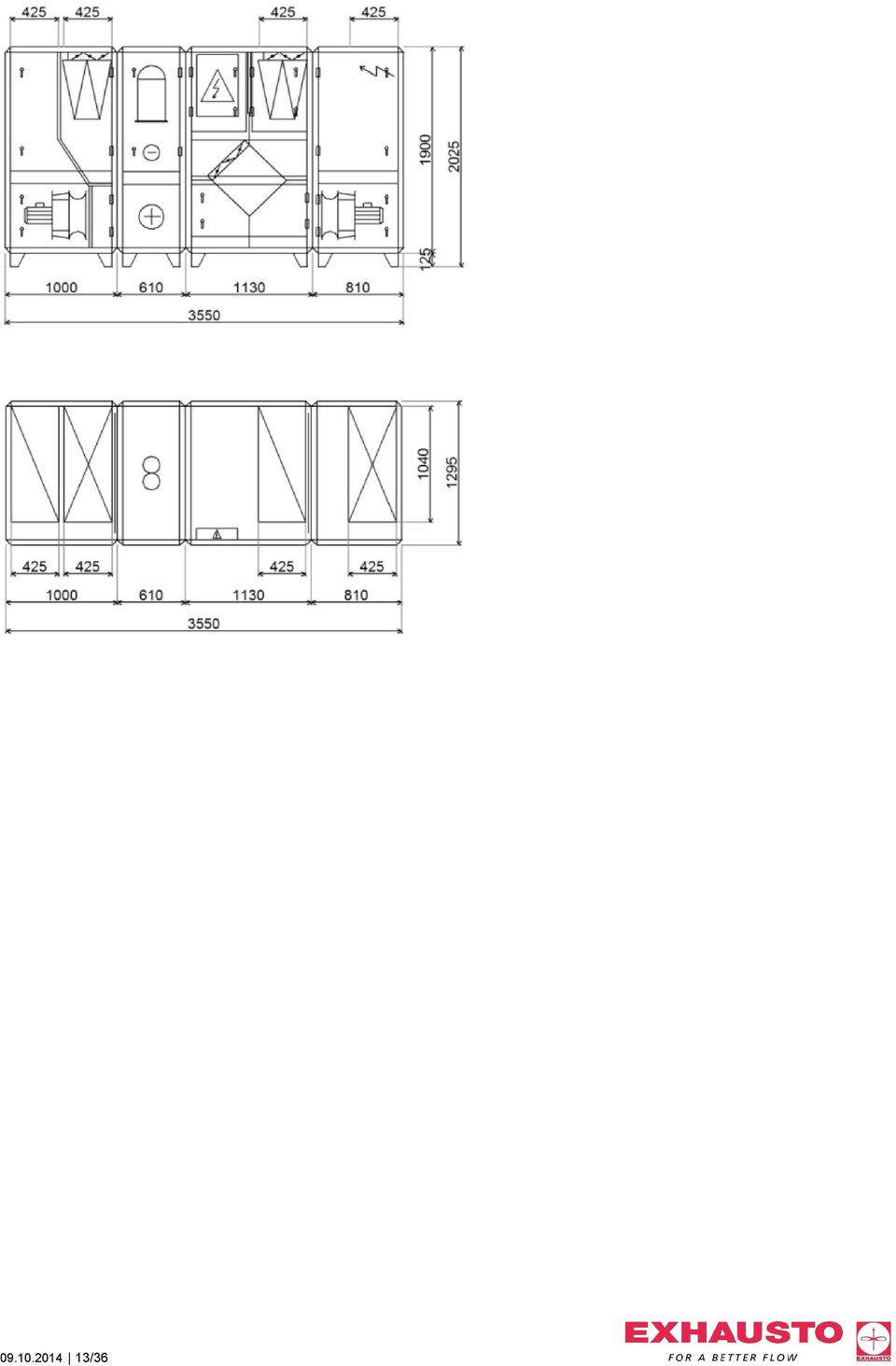

13 Måttritningar TOPP-2 TOPP-2 med korsströmsvärmeväxlare TOPP-2 med korsströmsvärmeväxlare och integrerad DX-kylning /36

14 /36

15 TOPP-3 Tekniska data TOPP-3 Kontakta EXHAUSTO för dimensionering och beräkning av TOPP-3. Tekniska data TOPP-3 Max. luftflöde* Med integrerad kylning 2,5 m/s Filter, 1 st m3/h 3760 m3/h 892 x 442 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 352 Korsströmsvärmeväxlarsektion 317 Kylsektion 355 Spjäll 9 Värmebatteri, 2 rader rör 17 Värmebatteri, elektriskt 16 kg Fläkt TOPP-3 Kammare Motoreffekt GPEB ,1 2,2 kw /36

16 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 12,5 15,0 ZR48K3E-TFD 2 15,5 18,6 ZR61K3E-TFD 3 18,4 22,0 ZR72K3E-TFD 4 5 ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /36

17 Måttritningar TOPP-3 TOPP-3 med korsströmsvärmeväxlare TOPP-3 Cooler med korsströmsvärmeväxlare och integrerad DX-kylning /36

18 /36

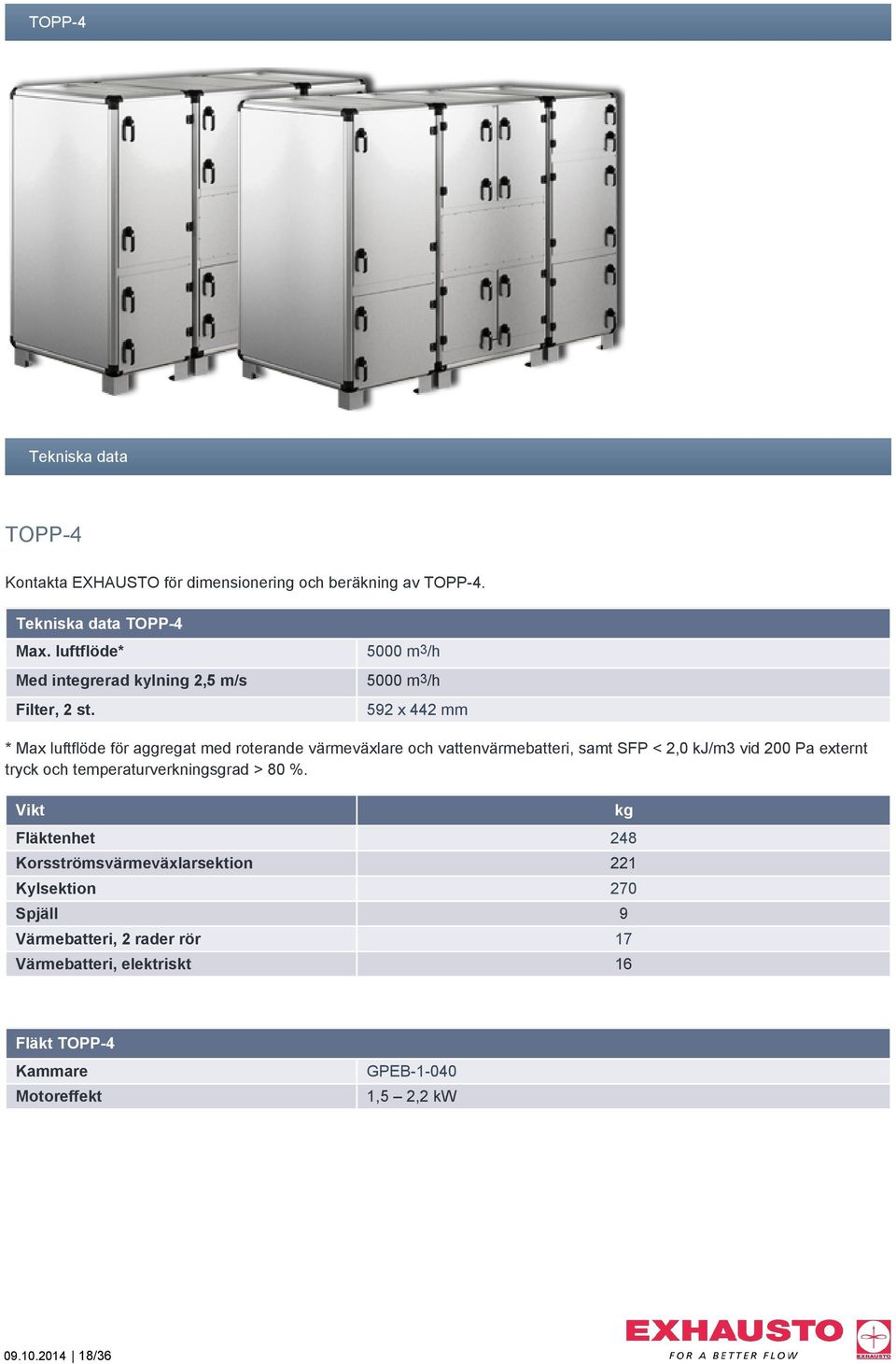

19 TOPP-4 Tekniska data TOPP-4 Kontakta EXHAUSTO för dimensionering och beräkning av TOPP-4. Tekniska data TOPP-4 Max. luftflöde* Med integrerad kylning 2,5 m/s Filter, 2 st m3/h 5000 m3/h 592 x 442 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 248 Korsströmsvärmeväxlarsektion 221 Kylsektion 270 Spjäll 9 Värmebatteri, 2 rader rör 17 Värmebatteri, elektriskt 16 kg Fläkt TOPP-4 Kammare Motoreffekt GPEB ,5 2,2 kw /36

20 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 12,5 15,0 ZR48K3E-TFD 2 15,5 18,6 ZR61KCE-TFD 3 18,4 22,0 ZR72KCE-TFD 4 20,9 25,1 ZR81KCE-TFD 5 25,0 27,5 ZRT96K3E-TFD ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /36

21 Måttritningar TOPP-4 TOPP-4 med korsströmsvärmeväxlare TOPP-4 med korsströmsvärmeväxlare och integrerad DX-kylning /36

22 /36

23 TOPP-5 Tekniska data TOPP-5 Kontakta EXHAUSTO för dimensionering och beräkning av TOPP-5. Tekniska data TOPP-5 Max. luftflöde* Med integrerad kylning 2,5 m/s Filter, 3 st m3/h 7475 m3/h 592 x 592 mm 490 x 592 mm 287 x 592 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 516 Korsströmsvärmeväxlarsektion 490 Kylsektion 447 Spjäll 9 Värmebatteri, 2 rader rör 17 Värmebatteri, elektriskt 16 kg Fläkt TOPP-4 Kammare Motoreffekt GPEB ,2 3,0 kw /36

24 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 18,4 22,0 ZR72KCE-TFD 2 20,9 25,1 ZR81KCE-TFD 3 25,0 27,5 ZRT96K3E-TFD 4 31,0 24,0 ZRT122KCE-TFD 5 36,0 40,0 ZRT144KCE-TFD ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /36

25 Måttritningar TOPP-5 TOPP-5 med korsströmsvärmeväxlare TOPP-5 med korsströmsvärmeväxlare och integrerad DX-kylning /36

26 /36

27 TOPP AIR2 automatik Allmänt AIR2-automatik AIR 2 har inbyggd webbserver med integrerat gränssnitt som gör det möjligt för systemansvarig at variera åtkomsten till styrningen med upp till tre nivåer: användare, installatör och service. Det innebär att man som driftsansvarig kan ge olika personer olika tillträde till systemet. Med AIR 2 behöver man inte bekymra sig om dyra uppgraderingar eller ombyggnader. Via Modbus-kommunikation kan AIR 2 integreras i de flesta CMS-system på marknaden. Den användarvänliga finalen samt webbservern har ett grafiskt användargränssnitt med enkel uppbyggnad, som är lätt att läsa av och ställa in samt snabb att använda. De inbyggda larmsystemen ger ögonblickligen den systemansvarige besked om det skulle uppstå driftsstörningar. Det betyder att man genast kan reagera och snabbt kan återgå till normal drift. Se utvalda funktioner i funktionsöversikten. Utvecklingen går snabbt, men AIR 2 följer med. Det utvecklas hela tiden i takt med framtidens krav på styrning av ventilationssystem och lägre energiförbrukning. Uppdateringar av automatiken görs snabbt via SD-kort och ger säkerhet för ett framtidssäkert aggregat /36

28 $name /36

29 Extern kommunikation Webbserver AIR 2 levereras som standard med integrerad webbserver. Det ger följande extramöjligheter: 1. En lokal PC kan anslutas till aggregatet för övervakning och inställning 2. Aggregatet ansluts till lokalt nätverk (LAN) varvid åtkomst kan ske via PC på det lokala nätverket 3. Aggregatet ansluts till Internet varvid åtkomst kan ske via externa PC Gemensamt för alla möjligheterna är att det enda krav som ställs på PC:n är tillgång till en webbläsare. Webbservern är skyddad med behörighetskod. Webbserverns användargränssnitt är uppbyggt på samma logiska sätt som menyerna på manöverpanelen. Likheterna gör systemet lättanvänt. Översiktsbilden är färdigkonfigurerad och klar för övervakning av ventilationsaggregatet. Webbservern kan t.ex. skicka e-post vid larm och lagra värden. Anslutning till CTS-anläggning Webbservern kan som standard kommunicera via följande protokoll: Modbus RTU RS485 Modbus TCP/IP Bacnet TCP/IP LON (extrautrustning) OPC-server (extrautrustning) METASYS N /36

30 Funktionsöversikt aggregat TOPP Huvudfunktioner Funktion/komponent Styrning av drifttider Luftreglering Temperaturreglering Regleringssekvenser Beskrivning Inbyggt vecko- och dygns-/veckour. Man kan ställa in fyra driftstider per dag totalt 28 st. Varje dag-driftsperiod kan programmeras individuellt med luftflöde/tryck. Konstant luftflöde (CAV). AIR 2 håller luftflödet konstant oberoende av ökat tryckfall över filter. Variabelt luftflöde i samband med zonreglering/behovsstyrd ventilation (VAV). AIR 2 håller kanaltrycket konstant via en bus-ansluten trycksensor i tillufts- och/eller frånluftskanalen. Önskat %-tryck ställs in på handterminalen. VAV kan väljas till både en och två trycksensorer. Om endast en trycksensor väljs reglerar den andra luftflödet som slav. CO2-reglering med minsta luftflöde. AIR 2 styrs av valt ppm-värde på handterminalen. Konstant tilluftsreglering. Önskad temperatur efter värmebatteriet hålls konstant oberoende av ute- eller rumstemperatur. Avluftsreglerad med min- och max-begränsning av tilluftstemperaturen. Tilluftstemperaturen regleras i förhållande till avluftstemperaturen. Differensstyrd tilluftstemperatur. Tilluftstemperaturen hålls på en given undertemperatur i förhållande till rumstemperaturen. Används vid förträngningsventilation (diffus inblåsning). Rumsreglerad med min-/maxbegränsning av tilluftstemperaturen. Utomhuskompenserad inställningspunkt. Inställningspunkten kompenseras efter utomhustemperaturen. Värmesekvens: 1. Värmeväxlarens kontrollsignal ökar. 2. Värmebatteriets kontrollsignal ökar. 3. Luftflödet sänks så att tilluftstemperaturen upprätthålls. Obs! Vid lägre utomhustemperaturer än vad som dimensionerats för eftervärmningsbatteri (inställbar tilluft, avluft eller båda fläktarna). Kylsekvens: 1. Kylkontrollsignalen ökar efter behov avluftsgivare. 2. Om temperaturen sjunker under inställd lägsta tilluftstemperatur startar återvinning för att förhindra kondens i kanalsystemet. Systemet har egen inställningspunkt för spärr av kylmaskiner. Automatikens funktioner /36

31 Funktion/komponent Filtervakt Efterkylning av elvärmebatteri Pumpreglering Frostvakt Fördröjd start av tilluftsfläkt Renblåsningsdrift Beskrivning Larm avges när inställt värde har överstigits. Önskat max-tryck över filtret kan ändras. Innan aggregatet stannar kopplas värmebatteriet från och batteriet kyls ner (både vid manuell drift och automatik). Pump för varmvatten- och/eller kylbatteri för vatten körs automatiskt vid behov, konstant eller temperaturstyrt vid önskad utomhustemperatur. Vattenvärmebatteri: När inställd returvattentemperatur underskrids blinkar displayen LARM, aggregatet stoppar och spjället stängs. Vid strömavbrott stängs spjällen automatiskt (endast med vattenvärmebatteri) Tilluftstemperatur: När tilluftstemperaturen underskrider önskad temperatur, sker samma som ovan. Om tilluftstemperaturen är 15 grader lägre än inställningspunkten i mer än 10 min. Vid start av aggregatet startar frånluftsfläkten först och kör i en minut innan tilluftsfläkten startar. Denna inställningspunkt kan justeras (förinställd på 1 min). Roterande värmeväxlare roterar några varv med ett bestämt intervall när aggregatet är i drift och det inte föreligger något värmebehov och rotorn står still. Detta sker för att förhindra igensättning av luftkanalerna i rotorn samt rotorsig /36

32 Funktionsöversikt batterier TOPP Värmealternativ Funktion/komponent Elektriskt värmebatteri (levereras med valfri effekt) Efterkylning Vattenvärmebatteri Pumpstyrning Frostskydd Beskrivning När elektriskt batteri ansluts aktiveras funktionen automatiskt. Batteriet styrs i 1 5 steg (beroende på effekt). Vid 1, 2 eller 3 steg är det första steget alltid triac-reglerat. Vid värmebehov styrs effekten i sekvens med värmeväxlaren. Vid låga lufthastigheter minskas automatiskt effekten för att elementen inte ska bli överhettade. Elvärmebatteriet efterkyls i tre minuter när aggregatet stannar om det har varit i drift. Efterkylningstiden kan ställas in på mellan 0 10 min. Levereras i två effektvarianter. När vattenvärmebatteriet ansluts aktiveras funktionen automatiskt. Vid värmebehov styrs shuntmotorn i sekvens med värmeväxlaren. Eventuell pump strömförsörjs direkt via aggregatets styrskåp. Man kan välja mellan tre alternativ för pumpstyrning: 1. Konstant. 2. Automatisk start vid utomhustemperatur lägre än +15 C. 3. Automatisk start vid värmebehov. Vid risk för frost i batteriet stoppas aggregatet automatiskt. Funktionen ser till att hålla en lägsta returvattentemperatur på +7 C (valfritt mellan +2 C och +12 C). När aggregatet stannar hålls temperaturen i batteriet på +25 C för att undvika frost när aggregatet startar upp. Kylningsalternativ Funktion/komponent Kylningsalternativ Kylval Omstartstid Beskrivning Integrerad kylning levereras färdigmonterad i separat sektion, fabrikstestad. Kylbatteri för DX (direkt expansion). Kylsystemet ska monteras av kylmontör. Kylbatteri för kallvatten (kanalmonterad) levereras med trevägs shuntventil och regleringsmotor. Startutrustning till pumpar är inbyggd (extrautrustning) i automatikboxen och både styr- och strömkablar är anslutna till automatikboxen vid leverans och sitter fast på aggregatet, redo för anslutning till anslutningarna på batteriet. Huvudmatning och kablar för styrström ska dras till kylmaskiner av el-installatör. I automatikboxen finns utgångar till flera typer av kylreglering. Regleringstyp kan väljas mellan 1:a steget, 2:a steget, 3:e steget (binär), 3 steg (i sekvens) eller 4:e steget. 1. Steglös reglering anslutning till styrsignal 0 10 V DC för steglös inställning av shuntventil för kallvatten eller frekvensreglerad kylning. 2. 1:a steget anslutning till friliggande kontakt för start/stopp av kylkompressor. 3. 2:a steget anslutning till friliggande kontakt för start/stopp av kylkompressor. 4. Binär 2 st. kylkompressorer kan köras i tre steg. Den tid det tar från det att kylmaskinen stannar tills den kan startas igen. Detta för att förhindra att kylmaskinen oavbrutet startar och stoppar. Det finns även egna inställningar för antal starter per timme /36

33 Funktionsöversikt kommunikation TOPP Externa funktioner AIR 2 är ett automatiksystem som bygger på BUS-teknologi och som därför automatiskt kan överföra driftstillstånd och felmeddelanden till ett överordnat system via olika lösningar. 1. Funktioner kan styras/övervakas via potentialfria utgångar på styrkortets (MASTER) kopplingsplint. Funktion/komponent Externt stopp av aggregat Brand-/rökvarnarfunktion Extern dagdrift på aggregatet Aggregat i drift Felmeddelande Beskrivning Brandlarm, rökdetektor, ljusbrytning, etc. 1. Aggregatavluft kör mellan % (inställbart), tilluft stoppar. 2. Tilluft kör mellan % (inställbart), avluft stoppar. 3. Båda fläktarna kör mellan % (inställbart). 4. Båda fläktarna stoppar. Timer för övertidsdrift etc. Separat relä tänds när aggregatet kör. Bryter när aggregatet inte kör. A och B tänds vid larm. 2. Extern kommunikation Möjlighet för kommunikation via CTS-anläggning: Modbus, Bacnet (standard). OPC-server, Metasys N2, LON (extrautrustning). Larmfunktioner SMART har mer än 100 larmfunktioner, som samtliga kan avläsas i klartext på fjärrkontrollens display. Larmet återställs automatiskt när orsaken till felet åtgärdas eller genom manuell återsällning på terminalen. Larmfunktionerna aktiverar friliggande tända kontakter till de gemensamma larmen A eller B. Nedan visas några exempel. Funktion/komponent Gemensamt larm A (aggregatet stoppar efter utlöst larm) Gemensamt larm B (aggregatet fortsätter köra efter utlöst larm) Beskrivning Defekt temperaturgivare. Temperatur under larmgräns. Temperatur under inställt värde. Utlöst brandtermostat vid elvärmebatteri. Utlöst frostvakt för vattenvärmebatteri. Fel på styrenheten. Utlöst tillufts-/avluftsmotor. Fel i frekvensomvandlare tilluft/avluft. Utlöst externt brand-/röklarm. Tillufts-/avluftsflödet över/under inställt värde. Tillufts-/avluftsfilter smutsigt. Rotationsvakt för roterande värmeväxlare har löst ut. Felkylning /36

34 Automatiktillbehör AIR2-automatik EXHAUSTO erbjuder olika tillbehörskomponenter till AIR 2-automatiken. Rumsgivare ETF-998-H Rumsgivare för registrering av rumstemperatur. Rumsgivaren är avsedd att monteras på vägg eller sättas in i väggbox (el-nummer ). Polarvit IP20 Timer-ur DI-8001 Kontrollpanel med uppdragsklocka och drifts-/felindikering för start av ventilation utanför inställda driftstider. Kontrollpanelen är avsedd att monteras på vägg eller sättas in i väggbox (el-nummer ). Ventilationsaggregatet kör 0 6 timmar med automatiskt stopp. Polarvit IP20 Uppdragsklocka GI Uppdragsklocka för start av ventilation utanför inställda driftstider. Uppdragsklockan är avsedd att monteras på vägg eller sättas in i väggbox (el-nummer ). Ventilationsaggregatet kör 0 6 timmar med automatiskt stopp. Polarvit IP20 Impulskontakt RS16/1PH+T47 Kontakt för start av ventilation utanför inställda driftstider. Kontakten är avsedd att monteras på vägg eller sättas in i väggbox (el-nummer ). Ventilationsaggregatet efter inställd tid i aggregatets interna timerinställning. Automatiskt stopp. Polarvit IP /36

35 Rörelsegivare PIR-TF-550-DT Vit rörelsedetektor för automatisk start och stopp. Detektorn har ett täckningsområde på 110. För oönskad start och stopp kan man lägga in fördröjning. Startfördröjning: 0 10 min/stoppfördröjning: 5 sekunder 30 min. Temperatur -20 C +50 C. Rökdetektor UG-3-A40 Unigard rökdetektor har utvecklats speciellt för mätning av rökgaser i ventilationskanaler. Detektorn kan placeras i aggregatet eller eftermonteras i kanalen. Vid placering i aggregatets luftintag eller i intagskanalen ska detektor anslutas till BRANN. Vid placering placering i aggregatets frånluftsutlopp eller i avluftskanalen ska detektorn ansluts till EKST. HøY. Typ optisk/temperatur -20 C till +50 C. Kapsling IP54. A-sense CO2 luftkvalitetsmätare TE-1000 TE-1001 TE-1022 TE-1023 Analoga utgångar är programmerade i förväg och kan ändras med hjälp av dator och serviceprogrammet. En mikroprocessor kontrollerar sensorns funktion och ser till att den inte driver. Kalibrering har utförts på fabrik och behöver inte göras igen förrän efter minst 5 år. A-SENSE kan levereras med eller utan display för visning av CO2 och temperatur. A-SENSE kan även levereras som regulator som styr direkt mot VAV-spjällmotor. Mätområde: Temperatur 0 C +50 C CO ppm Omgivningstemperatur 0 C +50 C Omgivningsfuktighet 0 % 95 % rel. fukt. Tryckgivare PTH-6202 För tryckreglering av ventilationsaggregatet. Tryckgivaren ansluts till NA2 Master via modbus-kommunikation /36

36 Rumtermostat AL24A1/T Rumstermostat för styrning av zonvärmebatterier. Rumstermostaten har en intern givare, men kan även anslutas till en extern kanalgivare. Rumstermostaten är avsedd att monteras på väggen. Termostatens strömförsörjning sker via statusutgången till fläkten. Kapsling IP20 Kanalgivare TG-K340 Givaren monteras i avluftskanalen och ansluts till rumstermostat AL24A1/T om inte intern givare i rumstermostaten används /36
