2 VEX100C undertaksaggregat Hämta alla produktdata om VEX140C Allmänt VEX140C VEX140C är en platsbesparande lösning för montering under tak. Med VEX140C erhålls stor flexibilitet, då det är möjligt att placera stutsen i sidan eller änden, samt vänster eller höger luftriktning. Aggregatet har korsströmsvärmeväxlare och integrerat värmebatteri /44

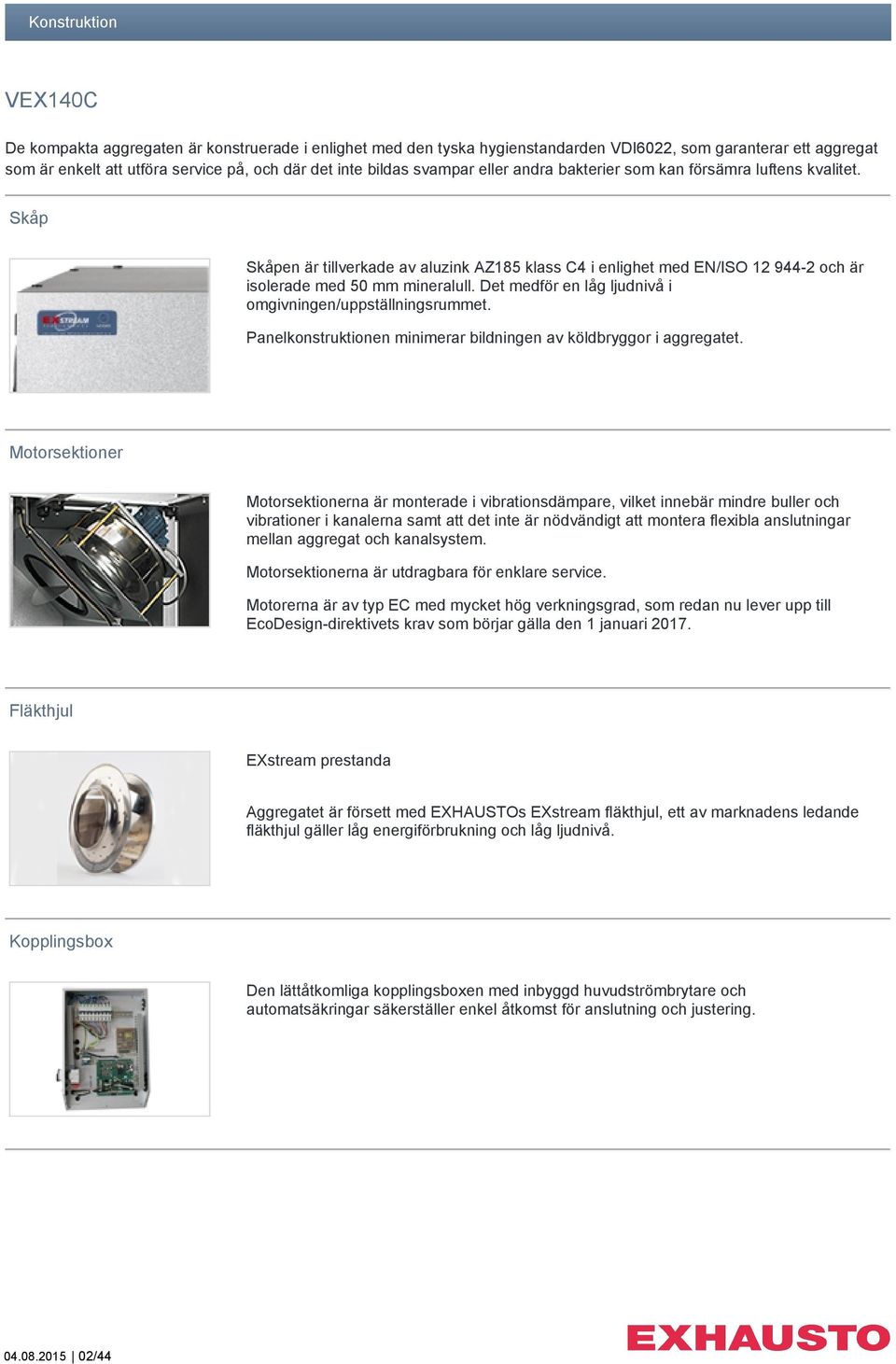

3 Konstruktion VEX140C De kompakta aggregaten är konstruerade i enlighet med den tyska hygienstandarden VDI6022, som garanterar ett aggregat som är enkelt att utföra service på, och där det inte bildas svampar eller andra bakterier som kan försämra luftens kvalitet. Skåp Skåpen är tillverkade av aluzink AZ185 klass C4 i enlighet med EN/ISO och är isolerade med 50 mm mineralull. Det medför en låg ljudnivå i omgivningen/uppställningsrummet. Panelkonstruktionen minimerar bildningen av köldbryggor i aggregatet. Motorsektioner Motorsektionerna är monterade i vibrationsdämpare, vilket innebär mindre buller och vibrationer i kanalerna samt att det inte är nödvändigt att montera flexibla anslutningar mellan aggregat och kanalsystem. Motorsektionerna är utdragbara för enklare service. Motorerna är av typ EC med mycket hög verkningsgrad, som redan nu lever upp till EcoDesign-direktivets krav som börjar gälla den 1 januari Fläkthjul EXstream prestanda Aggregatet är försett med EXHAUSTOs EXstream fläkthjul, ett av marknadens ledande fläkthjul gäller låg energiförbrukning och låg ljudnivå. Kopplingsbox Den lättåtkomliga kopplingsboxen med inbyggd huvudströmbrytare och automatsäkringar säkerställer enkel åtkomst för anslutning och justering /44

4 Kassettfilter Kassettfiltren är lätta att byta och kan beställas som filterklass M5 eller F7 i enlighet med EN779. Filterstorlek M5: 3,7 m 2: 490 x 648 x 96 mm Filterstorlek F7: 11,5 m 2: 490 x 648 x 96 mm Eftervärmning-, vatten eller el VEX100-serien levereras med integrerat eftervärmningsbatteri, antingen för vatten eller el /44

5 Energi VEX140C Vid konstruktionen av aggregaten har man gjort mycket för att luftströmmen genom aggregatet ska ske så smidigt som möjligt för att hålla tryckfallet så lågt som möjligt. Korsströmsvärmeväxlare Korsströmsvärmeväxlare i aluminium med lågt tryckfall och hög temperaturverkningsgrad. Korsströmsvärmeväxlaren säkrar fullständigt separerade luftvägar så att inte lukt eller orenheter överförs till tilluften. Temperaturverkningsgrad på upp till 70 % EC-motorer Genom kombinationen av högteknologiska EC-motorer och EXHAUSTOs motorstyrning erhålls mycket låg strömförbrukning och med EXstream fläkthjul erhålls samtidigt hög effekt. Energimärkning Med hjälp av våra beräkningsprogram kan man få en energimärkning som anger energiklassen för aggregatet under förutsättning av de definierade driftsförhållandena /44

6 Certifikat VEX140C EXHAUSTO lägger stor vikt på att ange rätt information. Därför använder vi oss av tredje part för att mäta och kontrollera den information som vi lämnar. Eurovent-certifikat Den information som anges på VEX140 är samtliga uppmätta värden. Aggregaten har genomgått ett stort testprogram på vår utvecklingsavdelning, där samtliga data för kapacitet, verkningsgrader och ljud har tagits fram genom test vid reella driftsituationer. För att dokumentera giltigheten för de angivna data har EXHAUSTO blivit Euroventcertifierade. Det betyder att en tredje part kontrollerar att de data som tas fram av vårt beräkningsprogram stämmer överens med den faktiska effekten som aggregatet ger. Kontrollen sker genom att Eurovent väljer ut ett tillfälligt aggregat för test hos Eurovent. När testresultaten visar sig stämma överens med våra angivna data kan vi behålla certifikatet. Det är kundens garanti för giltiga data. VDI6022 tysk hygienstandard EXHAUSTO har valt att konstruera aggregaten enligt den tyska hygienstandarden VDI6022. Det innebär att alla icke-metalliska material (t.ex. packningar, filter, med mera) ska testas så att de inte främjar tillväxt av svampsporer och bakterier. VDI kräver Att aggregatet ska vara designat så att det är enkelt att rengöra. Det får inte finnas områden som man inte kan komma åt att rengöra och hålrum som man inte kommer åt ska vara förseglade. Plåtar ska avgradas så att kanterna inte är vassa och hörnen ska vara avrundade så att man inte skadas vid rengöringen. Dessutom ska kondensbrickan ha fall mot utloppet så att vatten inte blir stående i aggregatet. Det är viktigt att kondensutloppet ansluts till avloppssystemet via ett vattenlås. Det betyder att aggregat som är konstruerade i enlighet med VDI6022 är mer hygieniska och lättare att utföra service på /44

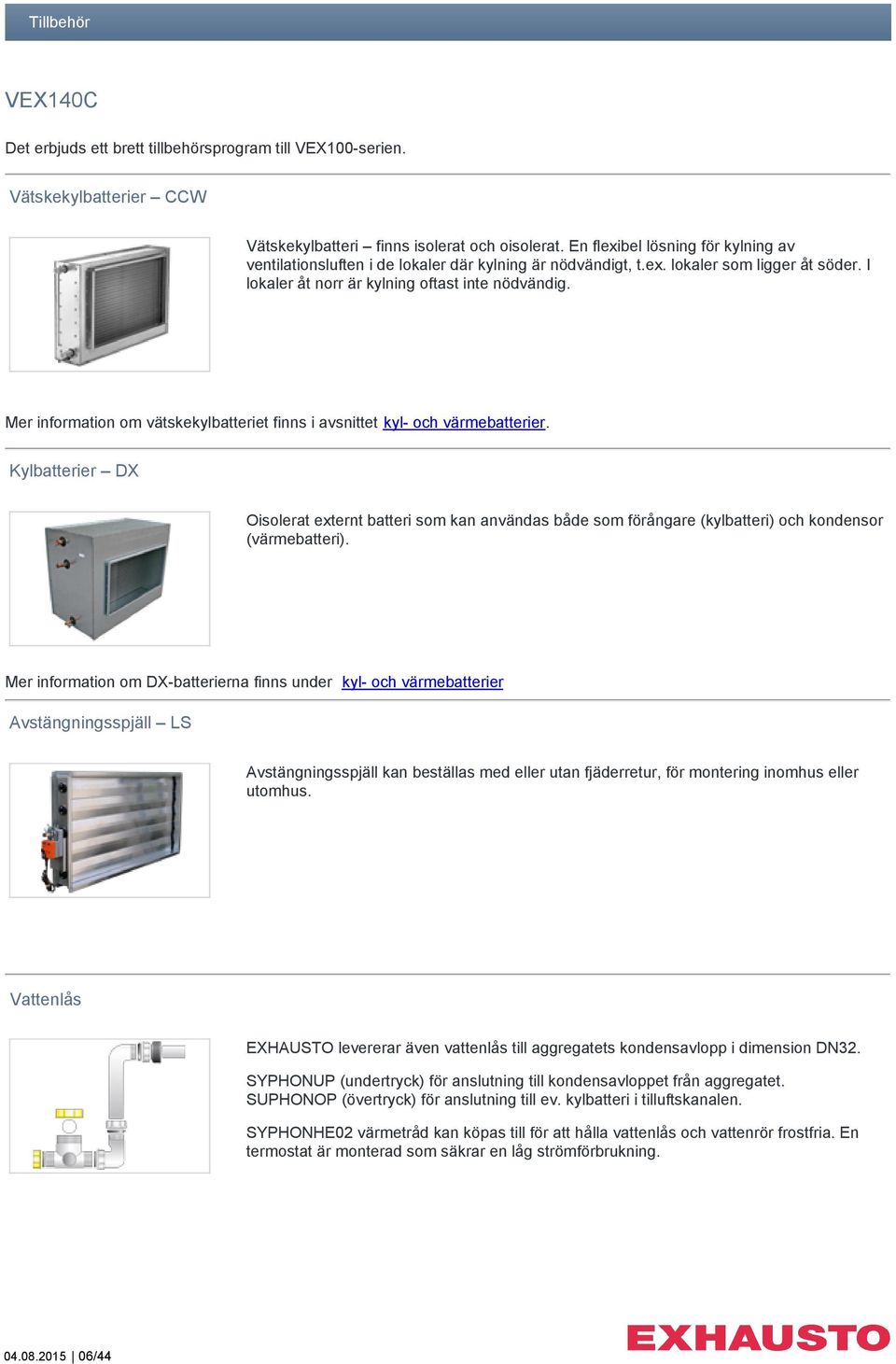

7 Tillbehör VEX140C Det erbjuds ett brett tillbehörsprogram till VEX100-serien. Vätskekylbatterier CCW Vätskekylbatteri finns isolerat och oisolerat. En flexibel lösning för kylning av ventilationsluften i de lokaler där kylning är nödvändigt, t.ex. lokaler som ligger åt söder. I lokaler åt norr är kylning oftast inte nödvändig. Mer information om vätskekylbatteriet finns i avsnittet kyl- och värmebatterier. Kylbatterier DX Oisolerat externt batteri som kan användas både som förångare (kylbatteri) och kondensor (värmebatteri). Mer information om DX-batterierna finns under kyl- och värmebatterier Avstängningsspjäll LS Avstängningsspjäll kan beställas med eller utan fjäderretur, för montering inomhus eller utomhus. Vattenlås EXHAUSTO levererar även vattenlås till aggregatets kondensavlopp i dimension DN32. SYPHONUP (undertryck) för anslutning till kondensavloppet från aggregatet. SUPHONOP (övertryck) för anslutning till ev. kylbatteri i tilluftskanalen. SYPHONHE02 värmetråd kan köpas till för att hålla vattenlås och vattenrör frostfria. En termostat är monterad som säkrar en låg strömförbrukning /44

8 VEX140C Tekniska data VEX140C Aggregatdata Vattenvärmebatteri (HCW) Upptagen effekt Strömförsörjning 1,6 kw Max. fasström 12,5 A ** Elvärmebatteri (HCE) Total upptagen effekt Strömförsörjning Max. fasström Elvärmebatteri (HCE) Total upptagen effekt Strömförsörjning Max. fasström Vikt Driftklart aggregat För intransport Data för motor och motorstyrning (MC) Motortyp Motorklass enligt IEC Spänningsingång Överströmsskydd Reglering Styrsignal 1 x 230 V + N + PE ~ 50 Hz 7,2 kw 8,8 kw 3 x 400 V + N + PE ~ 50 Hz 15,5 A 14,4 kw 16,0 kw 3 x 400 V + N + PE ~ 50 Hz 26,0 A 190 kg 105 kg** EC-motor Som IE3 (högsta effektivitet) 1 x 230 V Inbyggt Steglös genom motorstyrning (MC) Med integrerad automatik: Modbus För annan automatik: 0 10 V DC * (strömförbrukningen är inte sinusformad) ** (exkl. luckor, värmeväxlare och fläktenheter) /44

9 Fläktdata Max. total verkningsgrad (A D) 58,1 % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N (2015) ECO effektivitetsgrad i optimal driftpunkt 76,2N Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Med motorstyrning 0,674 kw 635 l/s 617 Pa Varvtal vid optimal driftspunkt 2886 Förutsättningar: Densitet = 1,2 kg/m 3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /44

10 Kapacitetsdiagram VEX140C VEX140 A = Kapacitetsdiagram med M5-filter SFP-diagram Arbetslinjer Tryckfallstillägg med F7 filter För beräkning av kapacitetsdata hänvisas till vårt produktvalsprogram. Diagrammet gäller såväl för VEX140C med integrerad styrning och för VEX140C för annan automatik. Förutsättningar för kapacitetsmätningar: under Institute /44

11 Temperaturverkningsgrad VEX140C Temperaturverkningsgrad för VEX-aggregatet visas för olika volymströmsförhållanden beräknade som: Tilluft Frånluft ɳ t = = 0,8 och 1,0 t 2,2 - t 2,1 t t 2.1 = Temperaturverkningsgrad t 2,1 = Temperatur på uteluft (friskluft) t 2,2 = Temperatur på tilluft t 1,1 = Temperatur på frånluft Frånluft = 25 ºC / 30 % RH Uteluft (friskluft) = 5 ºC / 50 % RH Temperaturverkningsgraden anges enligt EN308 vid torr värmeåtervinning och ökas vid kondensation /44

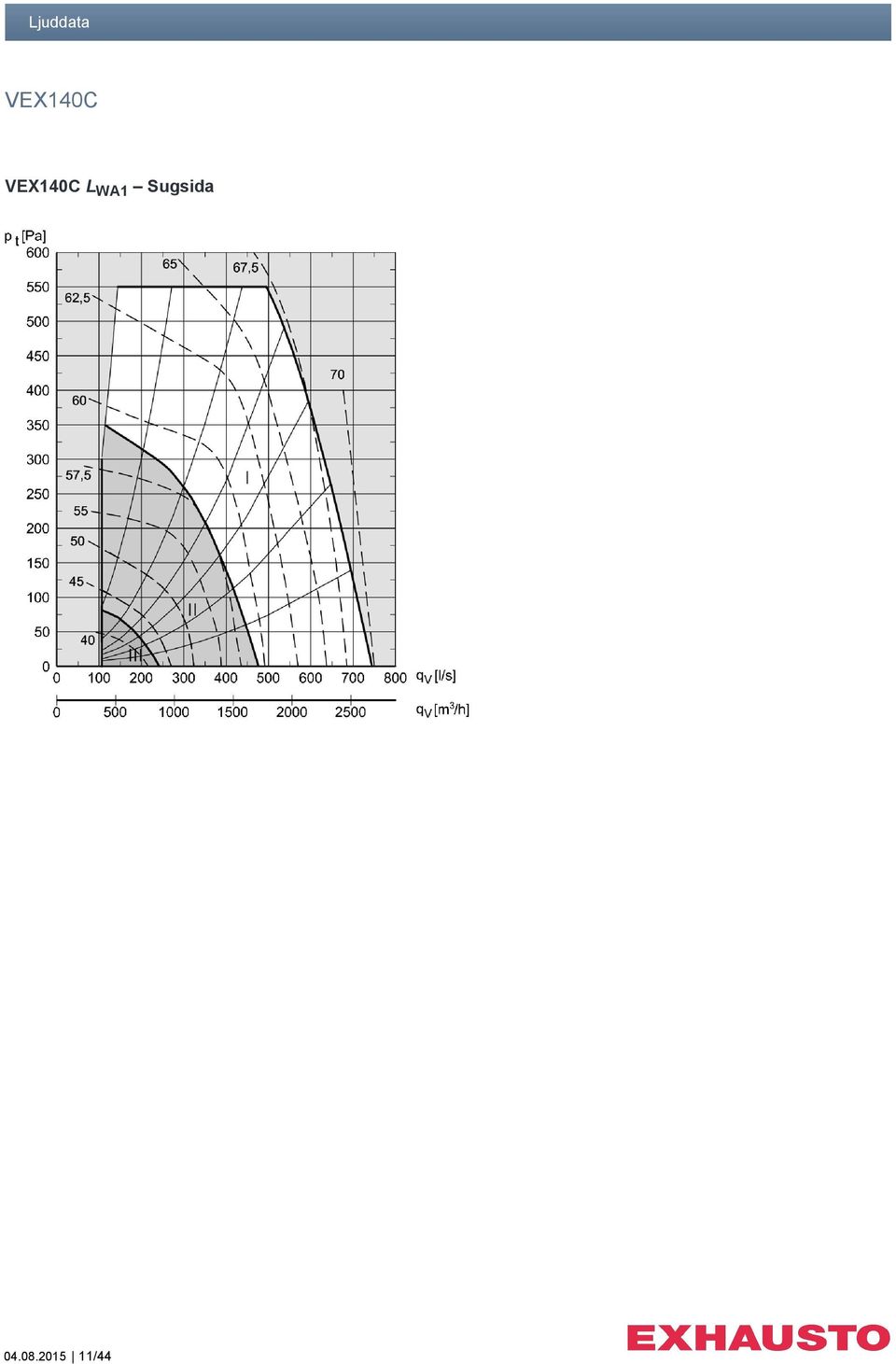

12 Ljuddata VEX140C VEX140C L WA1 Sugsida /44

13 VEX140C L WA2 Trycksida Sugsida (uteluft/frånluft): L W1 = L WA1 + K w L WA1 avläses. Trycksida (tilluft/avluft): L W2 = L WA2 + K W L W2 avläses Omgivning: L W3 = L WA1 + K W L WA1 avläses. L pa3 = L WA1 + K pa K W (db) Hz I-III K 2K 4K 8K L W1 I II III L W2 I II III K WA db(a) L W3 I II III K pa db (A) /44

14 Mätuppställningar Se Förutsättningar för ljudmätningar. För beräkning av ljuddata hänvisas till vårt Produktvalsprogram /44

15 Måttritningar VEX140C VEX140C vänster önskad stutsplacering, position A eller B, anges vid beställning. *) Lämna fritt framför aggregatet för service motsvarande aggregatets bredd. **) Lämna minst 300 mm fri höjd för service /44

16 VEX140C höger önskad stutsplacering, position A eller B, anges vid beställning. *) Lämna fritt framför aggregatet för service motsvarande aggregatets bredd. **) Lämna minst 300 mm fri höjd för service /44

17 EXact2-automatik, VEX140C Allmänt EXact2-automatik Bakom den enkla manövreringen säkrar den avancerade EXact2-automatiken optimal driftsekonomi. Automatiken anpassas enkelt efter den dagliga rytmen på användningsstället, t.ex. skolan, kontoret eller i bostaden. EXact2-automatikens egenskaper Enkel manövrering Tre användarnivåer, varav två med behörighetskod (tekniker och specialist) Flera inomhusklimatnivåer som bl.a. via inbyggt veckour kan anpassa ventilationen efter aktuellt behov Se flera utvalda funktioner i funktionsöversikten /44

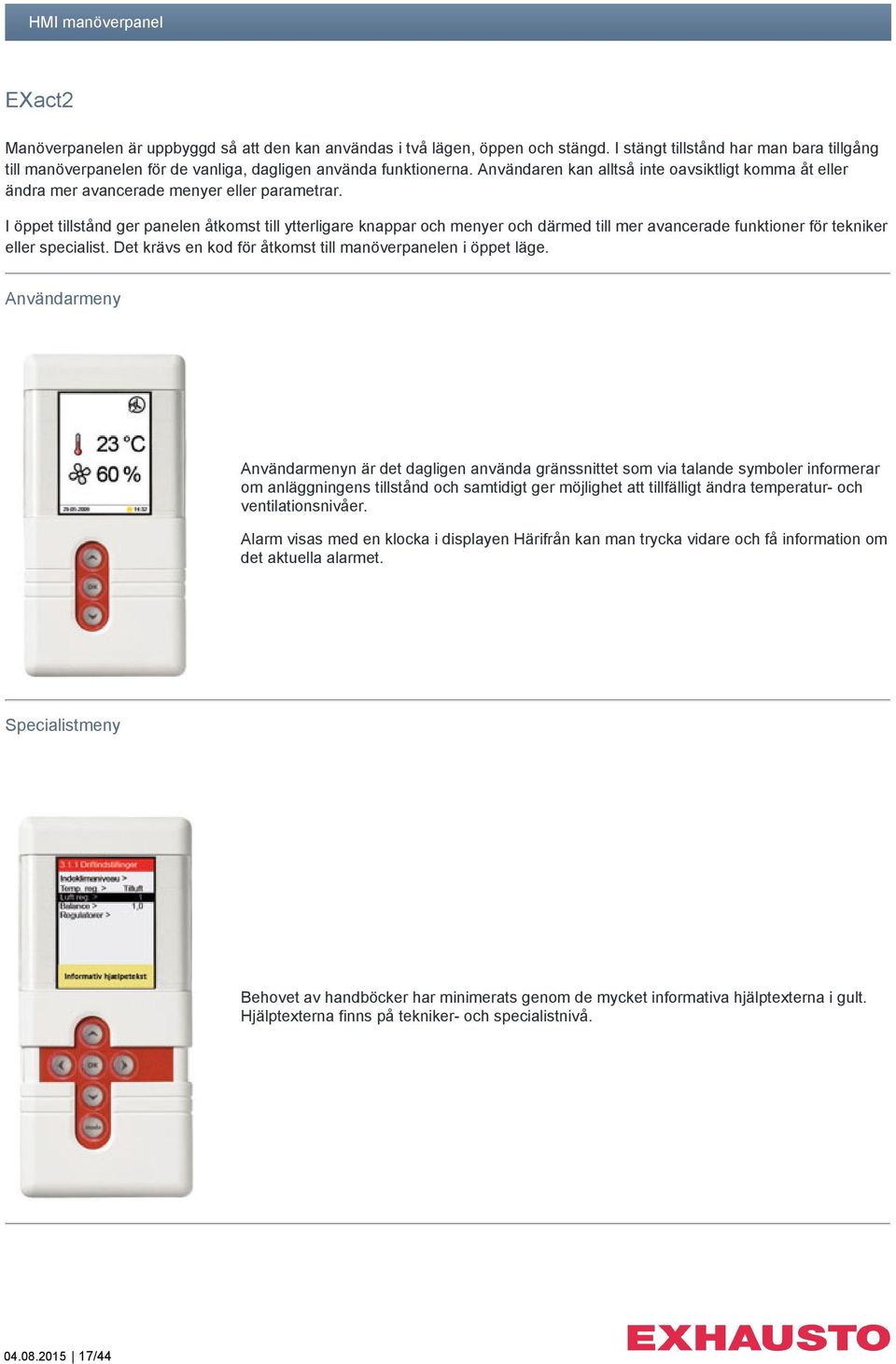

18 HMI manöverpanel EXact2 Manöverpanelen är uppbyggd så att den kan användas i två lägen, öppen och stängd. I stängt tillstånd har man bara tillgång till manöverpanelen för de vanliga, dagligen använda funktionerna. Användaren kan alltså inte oavsiktligt komma åt eller ändra mer avancerade menyer eller parametrar. I öppet tillstånd ger panelen åtkomst till ytterligare knappar och menyer och därmed till mer avancerade funktioner för tekniker eller specialist. Det krävs en kod för åtkomst till manöverpanelen i öppet läge. Användarmeny Användarmenyn är det dagligen använda gränssnittet som via talande symboler informerar om anläggningens tillstånd och samtidigt ger möjlighet att tillfälligt ändra temperatur- och ventilationsnivåer. Alarm visas med en klocka i displayen Härifrån kan man trycka vidare och få information om det aktuella alarmet. Specialistmeny Behovet av handböcker har minimerats genom de mycket informativa hjälptexterna i gult. Hjälptexterna finns på tekniker- och specialistnivå /44

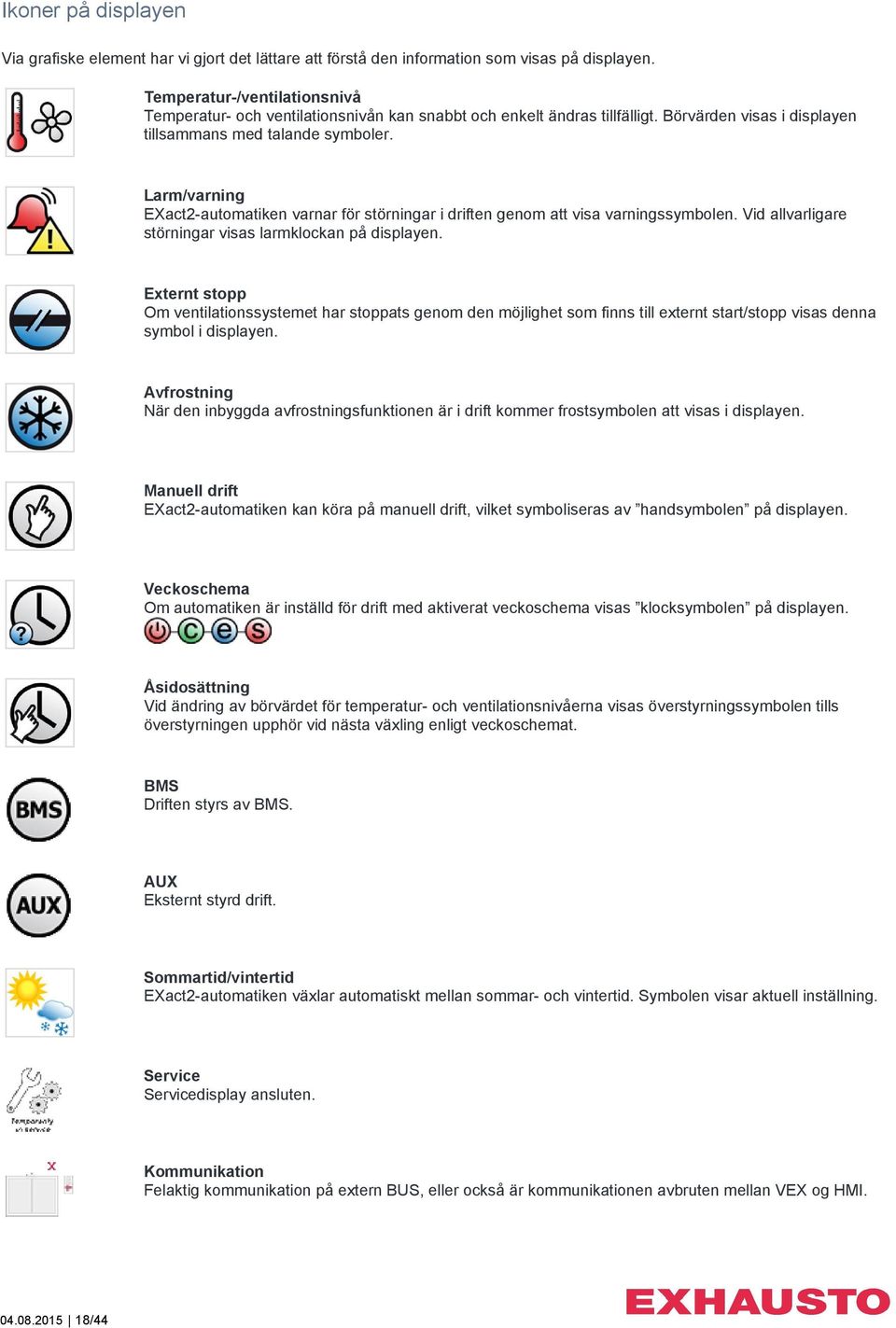

19 Ikoner på displayen Via grafiske element har vi gjort det lättare att förstå den information som visas på displayen. Temperatur-/ventilationsnivå Temperatur- och ventilationsnivån kan snabbt och enkelt ändras tillfälligt. Börvärden visas i displayen tillsammans med talande symboler. Larm/varning EXact2-automatiken varnar för störningar i driften genom att visa varningssymbolen. Vid allvarligare störningar visas larmklockan på displayen. Externt stopp Om ventilationssystemet har stoppats genom den möjlighet som finns till externt start/stopp visas denna symbol i displayen. Avfrostning När den inbyggda avfrostningsfunktionen är i drift kommer frostsymbolen att visas i displayen. Manuell drift EXact2-automatiken kan köra på manuell drift, vilket symboliseras av handsymbolen på displayen. Veckoschema Om automatiken är inställd för drift med aktiverat veckoschema visas klocksymbolen på displayen. Åsidosättning Vid ändring av börvärdet för temperatur- och ventilationsnivåerna visas överstyrningssymbolen tills överstyrningen upphör vid nästa växling enligt veckoschemat. BMS Driften styrs av BMS. AUX Eksternt styrd drift. Sommartid/vintertid EXact2-automatiken växlar automatiskt mellan sommar- och vintertid. Symbolen visar aktuell inställning. Service Servicedisplay ansluten. Kommunikation Felaktig kommunikation på extern BUS, eller också är kommunikationen avbruten mellan VEX og HMI /44

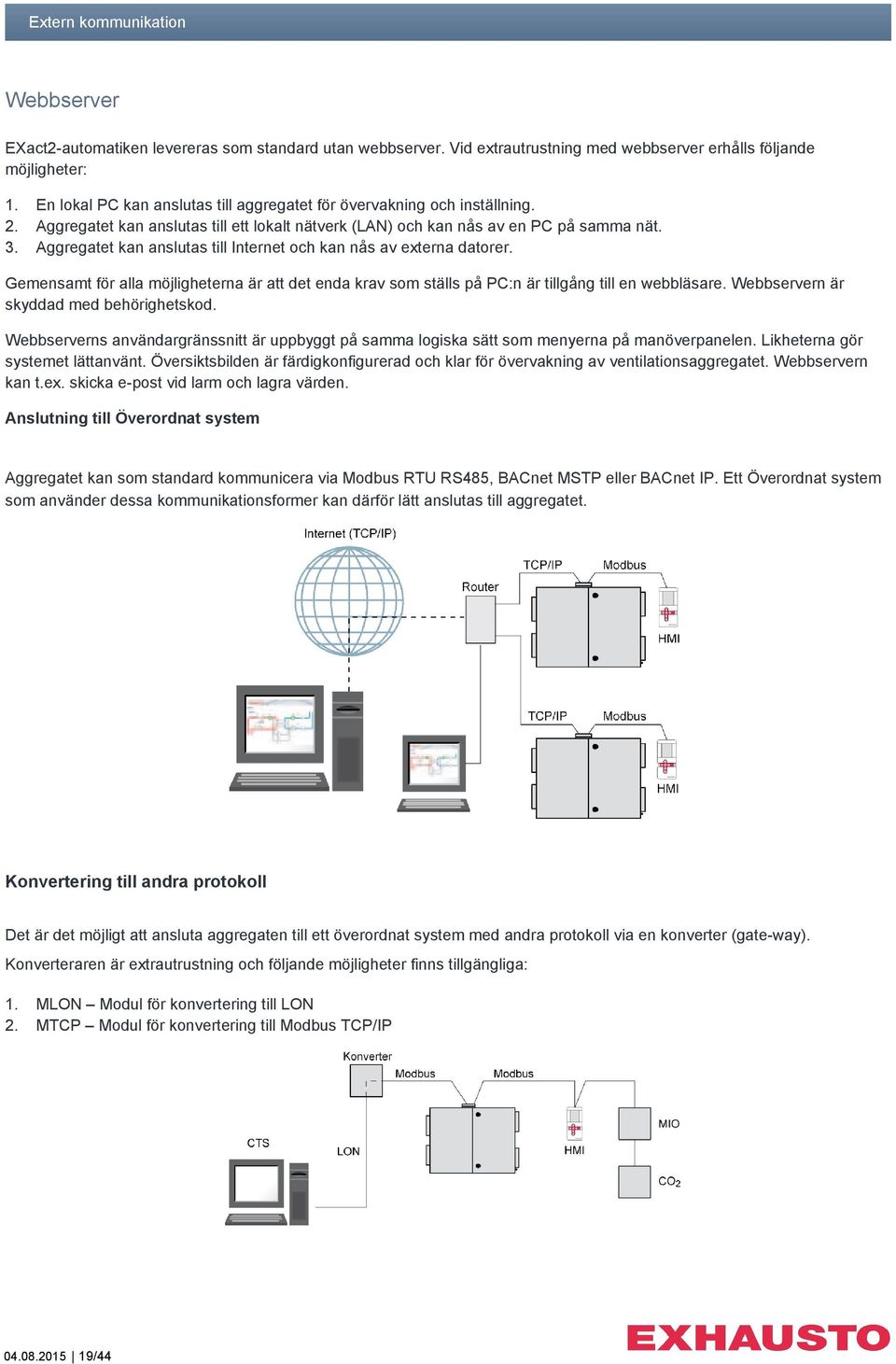

20 Extern kommunikation Webbserver EXact2-automatiken levereras som standard utan webbserver. Vid extrautrustning med webbserver erhålls följande möjligheter: 1. En lokal PC kan anslutas till aggregatet för övervakning och inställning. 2. Aggregatet kan anslutas till ett lokalt nätverk (LAN) och kan nås av en PC på samma nät. 3. Aggregatet kan anslutas till Internet och kan nås av externa datorer. Gemensamt för alla möjligheterna är att det enda krav som ställs på PC:n är tillgång till en webbläsare. Webbservern är skyddad med behörighetskod. Webbserverns användargränssnitt är uppbyggt på samma logiska sätt som menyerna på manöverpanelen. Likheterna gör systemet lättanvänt. Översiktsbilden är färdigkonfigurerad och klar för övervakning av ventilationsaggregatet. Webbservern kan t.ex. skicka e-post vid larm och lagra värden. Anslutning till Överordnat system Aggregatet kan som standard kommunicera via Modbus RTU RS485, BACnet MSTP eller BACnet IP. Ett Överordnat system som använder dessa kommunikationsformer kan därför lätt anslutas till aggregatet. Konvertering till andra protokoll Det är det möjligt att ansluta aggregaten till ett överordnat system med andra protokoll via en konverter (gate-way). Konverteraren är extrautrustning och följande möjligheter finns tillgängliga: 1. MLON Modul för konvertering till LON 2. MTCP Modul för konvertering till Modbus TCP/IP /44

21 Testa EXact2-styrningen online EXact2-styrningen kan testas online på ett VEX340-aggregat, som står hos EXHAUSTO i Langeskov. Detta aggregat är placerat fristående och utan kanalanslutningar. Man får åtkomst till styrningen via adressen För tekniker-åtkomst till anläggningen ska man använda följande: Användarnamn: VEX340 Åtkomstkod: 1111 (4 ettor) OBS! Endast en användare kan vara inloggad åt gången /44

22 Funktionsöversikt aggregat VEX140C Funktion/komponent Beskrivning +Standard Filtervakt timer Tidbaserad filterövervakning. Antal driftsdagar innan önskat filterbyte kan utföras. + Filtervakt tryck (MPTF) Bypass Tryckgivare för övervakning av tryckfallet över filter aktiverar larm vid större tryckfall än inställt värde och Early Warnings Vid modulerande bypass av frånluften minskas värmeåtervinningen så att den önskade tilluftstemperaturen upprätthålls om våren, sommaren och hösten Temperaturgivare 1) I frånluftsstutsen för mätning/styrning av rumstemperatur + -Tillbehör 2) I avluftsstutsen för mätning av avluftstemperaturen + 3) I uteluftsstutsen för utetemperaturkompensering och nattkylning + 4) I tilluftsstutsen för mätning/styrning av tilluftstemperaturen + 5) Kanaltemperaturgivare - 6) Rumstemperaturgivare - Överhettningsskydd Vid fara för överhettning av motorer och motorstyrningen stoppas anläggningen manuell återställning Brandlarm Avstängningsspjäll uteluft (krav med vattenvärmebatteri) Avstängningsspjäll avluft Brandtermostater (40/50/70 C), rökdetektorer och andra brandlarmskontakter kan anslutas. Man kan ställa in aggregatets funktion när brandlarmet löser ut Spjäll monterat i uteluftskanalen stängs när anläggningen stoppas kan levereras med motor med fjäderretur - (+) Spjäll monterat i avluftskanalen stängs när anläggningen stoppas kan levereras med motor med fjäderretur Temperaturreglering Reglering av tilluftstemperaturen + Reglering av rumstemperaturen /44

23 Funktion/komponent Beskrivning +Standard Kompenseringsfunktioner Utetemperaturkompensering Luftflödesreducering Utekompensering av luftflödet Sommarkompensering CO 2 -kompensering Fuktkompensering Nattkylning Anläggningen kan ställas in för start under natten för nedkylning av byggnaden + Manöverpanel Panel för manövrering på användar-, tekniker- och specialistnivå - Veckotimer För inställning av önskade tidpunkter för växling mellan inomhusklimatnivåer + Webbserver Buskommunikation (kräver webbserver) Webbserver med möjlighet för styrning och övervakning Modbus RTU RS485, BACnet MSTP, BACnet IP Modbus TCP/IP LONWORKS Återvinning av kyla Återvinning av kyla efter behov + Frostskydd Tice Frostskydd tryck (DEP) Temperaturbaserad automatisk funktion för frostskydd av korsströmsvärmeväxlare Tryckbaserad automatisk energisparfunktion för frostskydd av korsströmsvärmeväxlare (kräver tillbehör: AFC) Konstanttrycksreglering Möjlig både på frånlufts- och tilluftssidan - Rörelsegivare (PIR) För automatisk reglering av inneklimatnivåer - Mätning av luftflödet (AFC) Inomhusklimatnivåer Luftflödet visas på manöverpanelen/webbservern. AFC krävs för luftregleringsmetoderna: 2. Konstant luftflöde 3. Konstanttrycksreglerad frånluft med fast inställd tilluft 4. Konstanttrycksreglerad tilluft med fast inställd frånluft 5. Konstanttrycksreglerad frånluft med slavstyrd tilluft 6. Konstanttrycksreglerad tilluft med slavstyrd frånluft Tidsstyrd (komfort, standby, ekonomi, av) Manuellt Larmlogg Visning av de senaste 100 larmen. + Larmrelä Relä för externt alarm (potentialfri) + -Tillbehör /44

24 Funktionsöversikt uppvärmning EXact2 HCW Internt vattenvärmebatteri Funktion/komponent Temperaturgivare Modulerande motorventil Cirkulationspumpsstyrning Beskrivning 1) I tilluft för mätning/styrning av tilluftstemperaturen 2) På returledningen från vattenvärmebatteriet för att hålla värmebatteriet varmt och för att frostskydda det 3) Som frostskydd av externa rörledningar till värmebatteriet (extrautrustning) 4) Temperaturgivare på tilloppsledning till vattenvärmebatteriet Ventil som steglöst styr vattenflödet till värmebatteriet beroende på värmebehovet 1) Styrning av cirkulationspump till vattenvärmebatteriet 2) Varmhållningsfunktion (håller värmebatteriet frostfritt) 3) Inbyggd styrning för underhållsdrift av cirkulationspumpen under perioder utan värmebehov HCE Internt elvärmebatteri Funktion/komponent Beskrivning Temperaturgivare I tilluft för mätning/styrning av tilluftstemperaturen Överhettningssäkring 1) TSA80 sitter på kretskortet, löser ut vid 80 C och har manuell återställning på manöverpanelen 2) TSA70 sitter i luftströmmen, löser ut vid 70 C och har automatisk återställning 3) TSA90 sitter i luftströmmen, löser ut vid 90 C och har manuell återställning i värmebatteri och på manöverpanelen /44

25 Funktionsöversikt kylning EXact2 CCW Externt vätskekylbatteri Funktion/komponent Temperaturgivare Variabel motorventil Cirkulationspumpsstyrning Beskrivning 1) I tilluftskanalen för mätning av tilluftstemperaturen 2) I tilloppsledning till vätskekylbatteriet Ventil som steglöst styr vattenflödet till kylbatteriet beroende på kylbehovet 1) Styrning av cirkulationspump till vätskekylbatteriet 2) Inbyggd styrning för underhållsdrift av cirkulationspumpen under perioder utan kylbehov MXCU Modul för styrning av extern kyllösning Funktion/komponent Temperaturgivare Beskrivning I tilluftskanalen för mätning av tilluftstemperaturen Styrning av extern kylanläggning via start/stopp-signal och behovsreglering 0 10 V (10 0 V) /44

26 Principritning VEX140C Med HCW och Exact2 automatik Principritningarna visar de komponenter som kan ingå i ett VEX140C luftbehandlingsaggregat. Med EXact2 kan HCW antingen anslutas direkt till huvudkretskortet eller via MHCW-modul som visas här. Om det är mindre än 10 m mellan aggregat och HCW kan anslutning ske direkt på huvudkretskortet /44

27 Med HCE och Exact2-automatik /44

28 Standard- och tillbehörskomponenter VEX140C levereras med en serie komponenter monterade i aggregatet eller för montering i kanalsystemet och i uppehållsrummet. I nedanstående tabell anges standard- och tillbehörskomponenter för VEX140C. Tillbehör beställs separat. Förkortning Beteckning + = standard - = tillbehör BP1 Spjäll, bypass + BT40/50/70 Brandtermostat, 40, 50 och 70 C - CCW Vätskekylbatteri (Cooling Coil Water) - CP Cirkulationspump* - HCE Elvärmebatteri (Heating Coil Electric)** + HCW Vattenvärmebatteri (Heating Coil Water)** + HMI Manöverpanel + LS Avstängningsspjäll, avluft - LS Avstängningsspjäll, uteluft (krävs och ingår i leveransen vid vattenvärmebatteri) LSR Avstängningsspjäll, avluft/uteluft (med fjäderretur) - M1 Fläktmotor 1 + M2 Fläktmotor 2 + MCCW Vätskekylbatteri (Cooling Coil Water), automatik - MC1 Motorstyrning 1 (frånluft) + MC2 Motorstyrning 2 (tilluft) + MIO-CO2-DUCT CO2-givare, kanal - MIO-CO2-ROOM CO2-givare, rum - MIO-PIR PIR-sensor - MIO-RH-ROOM Fuktgivare (RH) - MIO-TS-DUCT Temperaturgivare, frånluftskanal (externt) - MIO-TS-ROOM Temperaturgivare, rum - MPT-DUCT Tryckgivare för konstanttryckreglering - MPT1, P1 AFC Luftflödesstyrning, frånluft + MPT1, P2 AFC Luftflödesstyrning, tilluft + MPT2, P1 MPTF Filtervakt, frånluft + MPT2, P2 MPTF Filtervakt, uteluft + MPT3, P1 DEP Frostdetektering + MVM Motorventil, vattenvärmebatteri (HCW) - SUM ALARM Larmrelä + TE1,1 Temperaturgivare, frånluft stuts 1,1 + TE1,2 Temperaturgivare, avluft stuts 1,2 + TE2,1 Temperaturgivare, uteluft stuts 2,1 + TE2,2 Temperaturgivare, tilluft stuts 2,2 + TE-RPT Temperaturgivare, returledning från vattenvärmebatteri (HCW) - TE-SPT Temperaturgivare, tillopp - TS-RPT-X Temperaturgivare, retur, externa rörledningar (HCW) - TSA 70/80/90 Överhettningstermostat, 70, 80 och 90 C - * ingår ej i leveransen från EXHAUSTO. ** Det är endast möjligt att välja HCW eller HCE inte båda samtidigt. - (+) /44

29 Kabeldimensionering VEX140C Det åligger installatören att dimensionera med hänsyn till gällande lagar och bestämmelser. I värmeåtervinningsaggregatet VEX140C finns inbyggd huvudströmbrytare och automatsäkringar, för att skydda aggregatet internt mot överbelastning och kortslutning. Maximal kortslutningsström (Icu) är 10 ka enligt EN Största tillåtna säkring är 63 A och G/gl. Tillbehör av typen CCW och XCU kan anslutas till automatikboxen för VEX140C och behöver inte separat strömförsörjningskabel. Anslutningarna (U1, N) får endast användas till ovan nämnda tillbehör och får maximalt belastas med 2 A. Man kan max ansluta en styck CCW/XCU (kyla). EXact2-styrningen säkerställer att eftervärmnings- och kylbatteriet inte kan vara i drift samtidigt. Maximal fasström är dimensionerade strömstyrka för val av kabel. Om maximal nollström överstiger maximal fasström används denna för dimensionering av kabel. Montering av jordfelsbrytare Om man monterar jordfelsbrytare i installationen, skall dessa vara av en typ som uppfyller följande krav: VEX140/VEX150/VEX160 Jordfelsbrytare typ A i enlighet med EN61008, som bryter när den registrerar en felström med likströmskomponent (pulserande likström). Urkopplingstiden får vara högst 0,3 sekunder. Läckström på upp till 100 ma kan förekomma. Automatsäkringar inbyggda i VEX140C HCW Spänning (V) 1 x 230V + N + PE Säkring för automatsäkring (1x230 V) 2 pol Säkring för MC1 (1x230 V) 2 pol Säkring för MC2 (1x230 V) 2 pol Säkring (1) för HCE (3x400 V) 3 pol HCE 7,2 kw HCE 14,4 kw C-10A C-10A C-10A C-10A C-10A C-10A C-10A C-10A C-10A C-16A Totalt antal säkringar C-32A /44

30 Kopplingsschema tillbehör VEX100 Förkortning Beteckning LARM Larmrelä BT40 Brandtermostat 40 C BT50 Brandtermostat 50 C BT70 Brandtermostat 70 C HMI Manöverpanel LS Avstängningsspjäll, avluft LS Avstängningsspjäll, uteluft (krävs och ingår i leveransen vid vattenvärmebatteri) LSR Avstängningsspjäll, avluft/uteluft (med fjäderretur) MCCW Vätskekylbatteri (Cooling Coil Water), automatik MIO-CO2 CO2-givare MIO-PIR PIR-sensor MIO-RH Fuktgivare (RH) MIO-TS Temperaturgivare MPT-DUCT Tryckgivare för konstanttryckreglering MXCU Extern kylstyrning, automatik Rökdetektor Rökdetektor /44

31 Kopplingsscheman hcw ccw VEX140C Med internt eftervärmningsbatteri vatten (HCW)/vätskekylbatteri Storlek Spänning (V) Strömförbrukning (A) (max fasström) VEX140 1 x 230 V+N+PE 50 Hz 12,5 Dimensionerande strömförbrukning (A) (max nollström) /44

32 Med internt eftervärmningsbatteri El (HCE) VEX storlek Effekt HCE (kw) Spänning (V) Strömförbrukning (A) (max fasström) VEX140 7,2 3 x 400 V+N+PE 15,5 14,4 3 x 400 V+N+PE /44

33 Tekniska data EXact2 AHUC MAIN BOARD 2 x LS (avstängningsspjäll, frånluft/uteluft) Strömförsörjning 24 V DC PÅ/AV 24 V DC Max. strömförbrukning 0,3 A FIRE (brandtermostat/rökdetektor) Max. 4 A brytström START/STOP Digital ingång LARM Växlande relä, max 8 A vid 30 V DC eller 250 V AC ohmsk belastning. MHCW (automatik för eftervärmningsbatteri, vatten) MCCW (automatik för kylbatteri) MXCU (automatik för externt kylaggregat) Kommunikation Modbus RTU RS-485 MVM (motorventil) försörjning 24 V AC MVM (motorventil) styrsignal 0 10 V DC (eller 10 0 V) Reläkontakt för cirkulationspump 250 V, max. 5 A cos φ 0,97 MHCE (automatik för eftervärmningsbatteri, el) Kommunikation Modbus RTU RS-485 Antal effektsteg Upp till 4 Modulerande effektsteg 1 steg Strömförsörjning 3 x 400 V + N + PE /44

34 För annan automatik VEX140C Frihet att välja din egen lösning! VEX140C kan även användas med annan automatik. Det ger möjlighet att integrera aggregatet i automatiksystem från annan leverantör. Lösningen är optimerad för enkel och snabb integration på plats. VEX100-lösning utan automatik kännetecknas av: Luftbehandlingsaggregat med korsströmsvärmeväxlare Kompakt aggregat Inbyggd bypass med 24 V motor (BP1) Fritt blåsande B-hjul EXstream Filterklass M5 eller F7 Inbyggd dubbel bypass med 24 V motor EC-motorer klass IE3 EC-motorstyrning 0 10 V (MC) Luftflödesmätpunkter på fläktarna har dragits till utsidan av skåpet (qv) Mätpunkter för filtertryck har dragits till utsidan av skåpet (PSD) Kablar för MC och bypass-spjäll har dragits till kopplingsplint Tillbehör Externt vätskekylbatteri (CCW) Avstängningsspjäll (LS) /44

35 Automatiktillbehör, VEX140C MIO-modul MIO Modbus kommunikationsmodul MIO-modul Används för anslutning av t.ex. CO 2 -, fukt- och rörelsegivare eller TIMERBUTTON till EXact2- styrningen. Hur många givare kan anslutas till varje MIO-modul? Sensorer som avger 0 10 V signal (t.ex. CO 2 - eller fuktgivare): 1 givare per MIO-modul Sensorer som avger en ON-/OFF-signal (t.ex. PIR-sensor eller TIMERBUTTON): 4 parallellanslutna givare per MIO-modul Ansluts till VEX via modbus. MIO (Modbus Input Output) Analog ingång Analog utgång Digital ingång Digital utgång Reläutgång 0 10 V DC 0 10 V DC 24 V DC open collector 1 A 250 V max. 8 A, AC1 Temperatur in NTC C /44

36 PIR-sensorer PIR automatiktillbehör Till direkt överstyrning MIO-PIR Rörelsegivare inkl. Modbus-kommunikationsmodul (MIO-modul). Överstyr aggregatet vid rörelser i rummet där det är installerat. Man kan ansluta 4 st. PIR-sensorer till varje MIO-modul. Frånkopplingsfördröjning: 10 min. PIRB-AS Rörelsegivare med Modbus-kommunikation, kan anslutas direkt på aggregatets externa bus, utan användning av MIO-modul. Överstyr aggregatet vid rörelser i rummet där det är installerat. Frånkopplingsfördröjning: Inställbar 10/30/60/120 min. För självständig zonstyrning PIR Rörelsegivare kan anslutas till en MIO-modul eller användas för autonom styrning av ventilationen. Digital ON-/OFF-signal. PIR-sensor Längd, höjd, bredd 66 mm x 40 mm x 66 mm Detekteringsområde Täckningsvinkel: 100, räckvidd: cirka 5 m Utgång Relä: 2 A/30 V DC Vikt 56 gram Temperaturområde 0-40 C Strömförsörjning 24 VAC (18 26 V DC) Strömförbrukning Typ: 500 mw, max: 1 W IP /44

37 RH-sensorer RH-fuktsensorer Till direkt överstyrning MIO-RH-ROOM Fuktgivare för rumsmontering inkl. Modbus-kommunikationsmodul (MIO-modul). Överstyr aggregatet vid fuktbelastning. För självständig zonstyrning RFF Fuktgivare för rumsmontering för autonom styrning av ventilationen. IP: 30 RFF Strömförsörjning 24 V AC, V DC Styrsignal, analog utgång 0 10 V DC Mätområde % rel. fukt. Noggrannhet +/- 3 C /44

38 CO2-sensor CO 2 automatiktillbehör Till direkt överstyrning MIO-CO2-DUCT CO 2 -givare för rumsmontering inkl. Modbus-kommunikationsmodul (MIO-modul). Överstyr aggregatet vid CO 2 -belastning. MIO-CO2-ROOM CO 2 -givare för rumsmontering inkl. Modbus-kommunikationsmodul (MIO-modul). Överstyr aggregatet vid CO 2 -belastning. Kan omprogrammeras och levereras med andra gränsvärden, även med kombinerad CO 2 - och temperaturstyrning. (extrakostnad) CO2-DUCT/CO2-ROOM Strömförsörjning 24 V AC/DC Styrsignal, analog utgång 0 10 V DC Mätområde ppm Noggrannhet +/ C För självständig zonstyrning CO2-DUCT CO 2 -givare för kanalmontering, för styrning av spjäll vid autonom styrning av ventilationen. Analog 0 10 V ( ppm) Kan omprogrammeras och levereras med andra gränsvärden. Anges vid beställning (extrakostnad) /44

39 CO2-ROOM CO 2 -givare för kanalmontering, för styrning av spjäll vid autonom styrning av ventilationen. Analog 0 10 V ( ppm) IP: 30 Kan omprogrammeras och levereras med andra gränsvärden, även med kombinerad CO 2 - och temperaturstyrning. Anges vid beställning (extrakostnad) KCO2 CO 2 -givare för kanalmontering, för styrning av spjäll vid autonom styrning av ventilationen. Analog 0 10 V ( ppm) IP: 65 KCO21000 CO 2 -givare för kanalmontering, för styrning av spjäll vid autonom styrning av ventilationen. Analog 0 10 V ( ppm) IP: 65 RCO2 CO 2 -givare för kanalmontering, för styrning av spjäll vid autonom styrning av ventilationen. Analog 0 10 V ( ppm) IP: 30 RCO21000 CO 2 -givare för kanalmontering, för styrning av spjäll vid autonom styrning av ventilationen. Analog 0 10 V ( ppm) IP: 30 KCO2/RCO2/KCO21000/RCO21000 Strömförsörjning Styrsignal, analog utgång Noggrannhet 24 V AC/DC 0 10 VDC +/- 100 ppm /44

40 TS-sensor TS-temperatursensorer Till direkt överstyrning MIO-TS-DUCT Temperaturgivare för kanalmontering inkl. Modbus-kommunikationsmodul (MIO-modul). Överstyr aggregatet vid temperaturförändringar. MIO-TS-ROOM Temperaturgivare för rumsmontering inkl. Modbus-kommunikationsmodul (MIO-modul). Överstyr aggregatet vid temperaturförändringar. TS ROOME/TS DUCTE Givare NTC C /44

41 RLQ-sensor RLQ-luftkvalitetssensor För självständig zonstyrning RLQ Luftkvalitetssensor för rumsmontering för autonom styrning av ventilationen. IP: 30 RLQ Strömförsörjning 24 V AC/DC Styrsignal, analog utgång 0 10 V DC Mätområde % VOC Noggrannhet +/- 20% VOC = Volatile organic compounds /44

42 TIMERBUTTON TIMERBUTTON automatiktillbehör För direkt överstyrning TIMERBUTTON/TIMERBUTTONEU Manuell överstyrning till komfortventilation exkl. MIO-modul. Kan ställas in på fyra olika tidsintervall: 30 min 60 min 120 min 240 min Digital ON/OFF TIMERBUTTON Driftsområde, temperatur 5-40 C Fukt 5 70% rel. fukt. Reläutgång Max 48V / 5A Färg Vit Strömförsörjning 24 V AC/DC Strömförbrukning Max 20mA IP 20 Måttritningar TIMERBUTTON TIMERBUTTONEU /44

43 Tryckstyrning MPT-DUCT automatiktillbehör Till direkt överstyrning MPT-DUCT Tryckgivare för konstanttryckreglering med modbuskommunikation. Kan anslutas direkt till aggregatets externa bus utan MIO-modul. För konstanttryckreglering av både tillufts- och avluftskanalen krävs 2 st. MPT-DUCT. Om VAV används på en kanalsträng ska MPTDUCT användas. MPT-DUCT Strömförsörjning via Modbus 24V DC Mätområde Pa Inställbart område i styrningen Pa IP /44

44 HMI manöverpanel HMI För styrning av aggregatet HMI För manövrering av VEX-aggregat med EXact. Med färgdisplay och små hjälptexter som förklarar funktionerna under de enskilda stegen. HMI Mått H x B x L 148 x 67 x 28 Omgivande temperatur 0 C - 50 C Kapslingsklass IP20 Kommunikation Modbus-RTU /44
