RIS Motströmsvärmeväxlare. Bättre inomhusmiljö till lägre energikostnad

Transkript

1 Bättre inomhusmiljö till lägre energikostnad RIS Om du har en smartphone kan du läsa av koden för mer information om produkterna på vår webbplats!

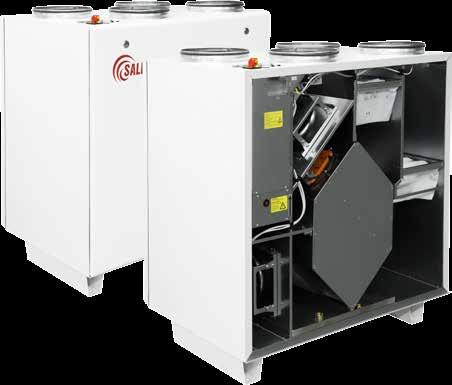

2 RIS aggregaten finns nu med nya styrfunktioner och nytt utförande. Aggregaten levereras i plug and play utförande. Allmänt Välj mellan topp (V)- eller sidoanslutning (H). Aggregaten med sidoanslutning är enkelt vändbara (höger alt. vänster) genom att byta plats på luckorna. Toppanslutna (V) aggregat beställs i höger eller vänster utförande. Aggregaten finns i storlek upp till 520 l/s (1900 m 3 /h). Utförande RIS är tillverkat i galvaniserad stålplåt med pulverlackerad utsida (RAL 7040). Höljet är isolerat med 50 mm mineralull och aggregaten kan därför placeras i kallt utrymme: Filter Aggregaten levereras med F7 filter på tilluften och M5 filter på frånluften som standard. Automatiskt filterlarm fås via tid på RIS 400 och 700, önskat tidsintervall ställs in i manöverpanelen. Storlekarna 1200 och 1900 har inbyggda filtervakter. Fläktar RIS aggregaten levereras med EC motorer för att klara dagens krav på SFP värden. Hastigheten ställs in individuellt för till- och en. Ställ önskad hastighet för 3 lägen (Min, Norm och Max). Hastigheten anges i % av maximal hastighet via manöverpanelen, i intevallet mellan %. Värmeväxlaren Den effektiva motströmsvärmeväxlaren med verkningsgrad upp till 90% möjliggör ett minimalt behov av tillskottsvärme. Vilket innebär att en låg energiförbrukning uppnås. I första hand försöker aggregatet att uppnå önskad temperatur via värmeväxlaren, räcker inte det till täcker det inbyggda elektriska eftervärmningsbatteriet eller det externa vattenbatteriet resterande behov. Till vattenbatterierna finns kompletta tillbehörspaket för en effektiv reglering. Välj om aggregatet ska styras efter till- eller frånluftstemperatur. Önskad temperaturen ställs in i manöverpanelen. Sommartid när värmeåtervinning ej erfodras, öppnar bypasspjället och förser på så sätt fastigheten med svalare luft för bästa möjliga komfort. Automatik Aggregaten är som standard förberedda med all den automatik som erfodras för högsta komfort och energioptimerad drift. Automatikboxen är lätt åtkomlig tack vare att den sitter på aggregatets utsida, behöver ej öppna aggregatet för att ansluta givare etc. Det är möjligt att behovsstyra ventilationen med givare för t ex CO 2, relativ fuktighet, tryck. Välj mellan till- eller frånluftsreglering. Aggregaten kan kommunicera med ett BMS system (Building managment system) via Modbus protokoll. Manöverpanel Med manöverpanel Flex eller S-touch kan önskad fläkthastighet och tilluftstemperatur ställas in. Manöverpanelen har ett inbyggt veckour där 8 st händelser per dag kan programmeras in samt avläsning av data från givare och felmeddelande. 2

3 RIS 400V V RIS 700 V E L Anslutning uteluft (L vänster; R höger) Eftervärmningsbatteri (E - el; W - vatten) Anslutning (V - vertikal) Luftflöde m 3 /h Aggregat med motströmsvärmeväxlare Typ Mått [mm] W L H ød H1 F RIS 400VE/VW RIS 700VE/VW RIS 1200VE/VW RIS 1900VE/VW Typ spjäll SKG Värmebatteri AVS Kylbatteri AVA spjäll SP värme SSB kyla SSB Styrventil (60/40 0 C ) VXP RIS 400VE * RIS 400VW ** ,63 RIS 700VE * RIS 700VW ** ,63 RIS 1200VE * RIS 1200VW ** ,63 RIS 1900VE * RIS 1900VW ** ,63 * - LM230A-TP ställdon uteluftspjäll ** - NF230A TILLBEHÖR Manöverpanel Flex Manöverpanel Stouch SSB Styrventil VXP spjäll spjäll SKG Värmebatteri AVS Kylbatteri AVA Förvärmningsbatteri EKA NV PH Filter F5 Filter F7 Trycksensor CO 2 sensor rum el. kanal Fuktsensor rum el. kanal 3

4 RIS 400V KAPACITET Kapacitet Effektförbrukning SPECIK FLÄKTELEFFEKT (SFP) TEKNISKA DATA 400VE 400VW Eftervärmningsbatteri el [50Hz/VAC] 1-fas, 230 [kw] Max 1,0 Eftervärmningsbatteri vatten AVS 160 Fläktar [50Hz/VAC] 1-fas, fas, 230 frånluft [kw/a] 0,13/1,17 0,13/1,17 [min-1] tilluft [W/A] 0,13/1,17 0,13/1,17 [min-1] Motor skyddsklass IP-44 IP-44 Temperaturverkningsgrad enligt diagram Max effektförbrukning [kw/a] 0,27/2,45 0,27/2,45 Styrenhet integrerad integrerad Filter till-/frånluft F7/M5 F7/M5 Isolering [mm] Vikt [kg] Uppfyller ERP 2015 ja ja Tot. effektförbrukning för till- och (kw) SFP= Luftflöde (m3/h) x 3600 η [%] TEMPERATURVERKNINGSGRAD LJUDVÄRDEN Lwa total, LWA, db(a) db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Omgivning Uppmätt vid 114 l/s, 100 Pa = 20 C och 60% RH = -7 C, 2 C, 7 C och 90% RH Balans mellan till- och frånluft = 1.0 Temperaturverkningsgraden beräknad enligt EN

5 RIS 700V KAPACITET % 80% % 100% Kapacitet Effektförbrukning % 60% 40% 60% 80% 100% 50 40% 50 40% 40% 60% 80% 100% 0 0 SPECIK FLÄKTELEFFEKT (SFP) TEKNISKA DATA 700VE 700VW Eftervärmningsbatteri el [50Hz/VAC] 1-fas, 230 [kw] 1,2 Eftervärmningsbatteri vatten AVS 250 Fläktar [50Hz/VAC] 1-fas, fas, 230 frånluft [kw/a] 0,173/1,35 0,173/1,35 [min-1] tilluft [W/A] 0,170/1,31 0,170/1,31 [min-1] Motor skyddsklass IP-54 IP-54 Temperaturverkningsgrad enligt diagram Max effektförbrukning [kw/a] 1,6/7,8 0,4/2,6 Styrenhet integrerad integrerad Filter till-/frånluft F7/M5 F7/M5 Isolering [mm] Vikt [kg] Uppfyller ERP 2015 ja ja Tot. effektförbrukning för till- och (kw) SFP= Luftflöde (m3/h) x 3600 η [%] TEMPERATURVERKNINGSGRAD LJUDVÄRDEN Lwa total, LWA, db(a) db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Omgivning Uppmätt vid 213 l/s, 125 Pa = 20 C och 60% RH = -7 C, 2 C, 7 C och 90% RH Balans mellan till- och frånluft = 1.0 Temperaturverkningsgraden beräknad enligt EN

6 RIS 1200V KAPACITET Kapacitet Effektförbrukning SPECIK FLÄKTELEFFEKT (SFP) TEKNISKA DATA 1200VE 1200VW Eftervärmningsbatteri el [50Hz/VAC] 3-fas, 400 [kw] 2,0 Eftervärmningsbatteri vatten AVS 315 Fläktar [50Hz/VAC] 1-fas, fas, 230 frånluft [kw/a] 0,435/2,9 0,435/2,9 [min-1] tilluft [W/A] 0,43/2,95 0,43/2,95 [min-1] Motor skyddsklass IP-54 IP-54 Temperaturverkningsgrad enligt diagram Max effektförbrukning [kw/a] 2,87/14,6 0,87/6,0 Styrenhet integrerad integrerad Filter till-/frånluft F7/M5 F7/M5 Isolering [mm] Vikt [kg] Uppfyller ERP 2015 ja ja Tot. effektförbrukning för till- och (kw) SFP= Luftflöde (m3/h) x 3600 η [%] TEMPERATURVERKNINGSGRAD LJUDVÄRDEN Lwa total, LWA, db(a) db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Omgivning Uppmätt vid 361 l/s, 120 Pa = 20 C och 60% RH = -7 C, 2 C, 7 C och 90% RH Balans mellan till- och frånluft = 1.0 Temperaturverkningsgraden beräknad enligt EN

7 RIS 1900V KAPACITET Kapacitet Effektförbrukning SPECIK FLÄKTELEFFEKT (SFP) TEKNISKA DATA 1900VE 1900VW Eftervärmningsbatteri el [50Hz/VAC] 3-fas, 400 [kw] 3 Eftervärmningsbatteri vatten AVS 315 Fläktar [50Hz/VAC] 1-fas, fas, 230 frånluft [kw/a] 0,49/3,2 0,49/3,2 [min-1] tilluft [W/A] 0,49/3,1 0,49/3,1 [min-1] Motor skyddsklass IP-54 IP-54 Temperaturverkningsgrad enligt diagram Max effektförbrukning [kw/a] 4,25/14,9 1,25/5,5 Styrenhet integrerad integrerad Filter till-/frånluft F7/M5 F7/M5 Isolering [mm] Vikt [kg] Uppfyller ERP 2015 ja ja Tot. effektförbrukning för till- och (kw) SFP= Luftflöde (m3/h) x 3600 η [%] TEMPERATURVERKNINGSGRAD LJUDVÄRDEN Lwa total, LWA, db(a) db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Omgivning Uppmätt vid 577 l/s, 150 Pa = 20 C och 60% RH = -7 C, 2 C, 7 C och 90% RH Balans mellan till- och frånluft = 1.0 Temperaturverkningsgraden beräknad enligt EN

8 RIS VE och VW anslutningsalternativ RIS 400 VEL, VWL (vänsterutförande) RIS 400 VER, VWR (högerutförande) Inspektionssida Inspektionssida RIS 700 VEL, VWL (vänsterutförande) RIS 700 VER, VWR (högerutförande) Inspektionssida Inspektionssida RIS 1200 / 1900 VEL, VWL (vänsterutförande) RIS 1200 / 1900 VER, VWR (högerutförande) Inspektionssida Inspektionssida ensplacering avgör utförande. L=ute- och avluft på vänster sida, R=ute- och avluft på höger sida sett från inspektionssida RIS 400 VER Eftervärmningsbatteri: El RIS 400 VWR Eftervärmningsbatteri: Vatten M KE EKA NIS PH DTJ motströmsvärmeväxlare ställdon bypasspjäll elektriskt eftervärmningsbatteri elektriskt förvärmningsbatteri fukt och TJ motströmsvärmeväxlare DTJ M1 ställdon bypasspjäll T1 TV AVS eftervärmningsbatteri vatten M4 cirkulationspump M6 styrventil m ställdon EKA NIS PH elektriskt förvärmningsbatteri fukt och frysskyddstermostat frysskyddsgivare 8

9 RIS 700 VER Eftervärmningsbatteri: El RIS 700 VWR Eftervärmningsbatteri: Vatten motströmsvärmeväxlare M1 ställdon bypasspjäll KE elektriskt eftervärmningsbatteri TJ TE DTJ fukt och EKA NV PH förvärmningsbatteri el motströmsvärmeväxlare M1 ställdon bypasspjäll AVS eftervärmningsbatteri vatten TJ TE DTJ fukt och T1 frysskyddstermostat TV frysskyddsgivare M4 cirkulationspump M6 ställdon m styrventil EKA NV PH förvärmningsbatteri el RIS 1200,1900 VER Eftervärmningsbatteri: El RIS1200,1900 VWR Eftervärmningsbatteri: Vatten motströmsvärmeväxlare M1 ställdon bypasspjäll KE elektriskt eftervärmningsbatteri TJ DTJ fukt och PS1 filtervakt tilluft PS2 filtervakt frånluft EKA NV PH förvärmningsbatteri el M1 AVS TJ DTJ T1 TV PS1 PS2 M4 cirkulationspump M6 ställdon m styrventil motströmsvärmeväxlare EKA NV PH förvärmningsbatteri el ställdon bypasspjäll eftervärmningsbatteri vatten fukt och frysskyddstermostat frysskyddsgivare filtervakt tilluft filtervakt frånluft 9

10 RIS 700H H RIS 1900 HE Eftervärmningsbatteri (E - el; W - vatten) Anslutning (H - horisontal) Luftflöde m 3 /h Aggregat med motströmsvärmeväxlare Typ Mått [mm] L W H ød F H1 H3 700HE/HW HE/HW HE/HW Typ spjäll SKG Värmebatteri AVS Kylbatteri AVA spjäll SP värme SSB kyla SSB Styrventil (60/40 0 C ) VXP RIS 700HE * RIS 700HW ** ,63 RIS 1200HE * RIS 1200HW ** ,63 RIS 1900HE * RIS 1900HW ** ,63 * - LM230A-TP ställdon uteluftspjäll ** - NF230A TILLBEHÖR Manöverpanel Flex SSB Styrventil VXP spjäll spjäll SKG Värmebatteri AVS Kylbatteri AVA Förvärmningsbatteri EKA NV PH Filter F5 Filter F7 Trycksensor CO 2 sensor rum el. kanal Fuktsensor rum el. kanal 10

11 RIS 700H KAPACITET Kapacitet Effektförbrukning SPECIK FLÄKTELEFFEKT (SFP) TEKNISKA DATA 700HE 700HW Eftervärmningsbatteri el [50Hz/VAC] 1-fas, 230 [kw] 1,2 Eftervärmningsbatteri vatten AVS 250 Fläktar [50Hz/VAC] 1-fas, fas, 230 frånluft [kw/a] 0,173/1,35 0,173/1,35 [min-1] tilluft [W/A] 0,172/1,35 0,172/1,35 [min-1] Motor skyddsklass IP-54 IP-54 Temperaturverkningsgrad enligt diagram Max effektförbrukning [kw/a] 1,6/7,8 0,4/2,6 Styrenhet integrerad integrerad Filter till-/frånluft F7/M5 F7/M5 Isolering [mm] Vikt [kg] Uppfyller ERP 2015 ja ja Tot. effektförbrukning för till- och (kw) SFP= Luftflöde (m3/h) x 3600 η [%] TEMPERATURVERKNINGSGRAD = 20 C och 60% RH = -7 C, 2 C, 7 C och 90% RH Balans mellan till- och frånluft = C 2 C 7 C LJUDVÄRDEN Lwa total, LWA, db(a) db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Omgivning Uppmätt vid 211 l/s, 101 Pa Temperaturverkningsgraden beräknad enligt EN

12 RIS 1200H KAPACITET Kapacitet Effektförbrukning SPECIK FLÄKTELEFFEKT (SFP) TEKNISKA DATA 1200HE 1200HW Eftervärmningsbatteri el [50Hz/VAC] 1-fas, 230 [kw] 2,0 Eftervärmningsbatteri vatten AVS 315 Fläktar [50Hz/VAC] 1-fas, fas, 230 frånluft [kw/a] 0,418/2,72 0,418/2,72 [min-1] tilluft [W/A] 0,4/2,61 0,4/2,61 [min-1] Motor skyddsklass IP-54 IP-54 Temperaturverkningsgrad enligt diagram Max effektförbrukning [kw/a] 4,25/18,5 0,85/5,5 Styrenhet integrerad integrerad Filter till-/frånluft F7/M5 F7/M5 Isolering [mm] Vikt [kg] Uppfyller ERP 2015 ja ja Tot. effektförbrukning för till- och (kw) SFP= Luftflöde (m3/h) x 3600 η [%] TEMPERATURVERKNINGSGRAD C 2 C LJUDVÄRDEN Lwa total, LWA, db(a) db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Omgivning Uppmätt vid 353 l/s, 119 Pa C = 20 C och 60% RH = -7 C, 2 C, 7 C och 90% RH Balans mellan till- och frånluft = 1.0 Temperaturverkningsgraden beräknad enligt EN

13 RIS 1900H KAPACITET Kapacitet Effektförbrukning 100% 90% 80% 70% 90% 80% 100% % 90% 80% 70% 90% 80% 100% % 70% % 70% % % SPECIK FLÄKTELEFFEKT (SFP) TEKNISKA DATA 1900HE 1900HW SFP 2,5 SFP 2,0 SFP 1,5 SFP 1 Eftervärmningsbatteri el [50Hz/VAC] 1-fas, 230 [kw] 3 Eftervärmningsbatteri vatten AVS 400 Fläktar [50Hz/VAC] 1-fas, fas, 230 frånluft [kw/a] 0,547/2,47 0,547/2,47 [min-1] tilluft [W/A] 0,549/2,47 0,549/2,47 [min-1] Motor skyddsklass IP-54 IP-54 Temperaturverkningsgrad enligt diagram Max effektförbrukning [kw/a] 4,25/18,5 1,25/5,5 Styrenhet integrerad integrerad Filter till-/frånluft F7/M5 F7/M5 Isolering [mm] Vikt [kg] Uppfyller ERP 2015 ja ja Tot. effektförbrukning för till- och (kw) SFP= Luftflöde (m3/h) x 3600 η [%] TEMPERATURVERKNINGSGRAD LJUDVÄRDEN Lwa total, LWA, db(a) db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Omgivning Uppmätt vid 560 l/s, 100 Pa = 20 C och 60% RH = -7 C, 2 C, 7 C och 90% RH Balans mellan till- och frånluft = 1.0 Temperaturverkningsgraden beräknad enligt EN

14 Anslutningsalternativ RIS 700H / 1200H / 1900H Från inspektionssida Från inspektionssida RIS 700 H Sidoanslutning med elektrisk eftervärmare RIS 700H Sidoanslutning med vattenburen eftervärmare motströmsvärmeväxlare M1 bypass KE elektriskt eftervärmningsbatteri TE DTJ fukt och EKA NV PH elektriskt förvärmningsbatteri motströmsvärmeväxlare M1 bypass AVS eftervärmningsbatteri vatten T1 DTJ fukt och TJ TE TV anläggningsgivare M4 cirkulationspump vattenbatteri M6 styrventil och ställdon EKA NV PH elektriskt förvärmningsbatteri RIS 1200 / 1900H Sidoanslutning med elektrisk eftervärmare RIS 1200 / 1900H Sidoanslutning med vattenburen eftervärmare motströmsvärmeväxlare M1 bypass KE elektriskt eftervärmningsbatteri DTJ fukt och TJ TE PS1 filtervakt frånluft PS2 filtervakt tilluft EKA NV PH elektriskt förvärmningsbatteri motströmsvärmeväxlare M1 bypass AVS eftervärmningsbatteri vatten T1 DTJ fukt och TJ TE TV anläggningsgivare M4 cirkulationspump vattenbatteri M6 styrventil och ställdon PS1 filtervakt frånluft PS2 filtervakt tilluft EKA NV PH elektriskt förvärmningsbatteri 14

15 Vattenbatteri AVS Värmebatteri styrventil Styrventil Dimensionerande vattentemperatur för de kompletta paketen med vattenbatterier är 60/40 ºC. I paketen ingår vattenbatteri, ställdon (0-10V) och styrventil, uteluftspjäll och ställdon. AVS SSB VXP Tekniska data AVS 250 AVS 315 AVS 400 Vattentemperatur in/ut 60 /40 C Vattentemperatur in/ut 60 /40 C Vattentemperatur in/ut 60 /40 C Lufttemperatur (in) Luftflöde Tryckfall Lufttemperatur (ut) Effekt Vattenflöde Tryckfall (vatten) Luftflöde Tryckfall Lufttemperatur (ut) Effekt Vattenflöde Tryckfall (vatten) Luftflöde Tryckfall Lufttemperatur (ut) Effekt Vattenflöde Tryckfall (vatten) C m 3 /h Pa C kw l/s kpa m 3 /h Pa C kw l/s kpa m 3 /h Pa C kw l/s kpa ,92 21,28 5,59 0,07 3, ,69 21,75 8,78 0,11 3, ,10 20,93 13,87 0,17 5, ,31 24,53 4,78 0,06 2, ,07 24,98 7,52 0,09 7, ,54 24,34 11,89 0,14 4, ,51 26,12 4,37 0,05 2, ,26 26,55 6,88 0,08 2, ,76 26,02 10,89 0,13 3, ,93 29,21 3,54 0,04 1, ,67 29,62 5,58 0,07 1, ,22 29,28 8,87 0,11 2, ,36 32,08 2,69 0,03 0, ,09 32,50 4,26 0,05 1, ,70 32,41 6,81 0,08 1, ,15 12,25 8,87 0,11 7, ,05 12,50 14,09 0,17 8, ,10 11,62 22,11 0,27 12, ,21 16,84 7,59 0,09 5, ,10 17,08 12,06 0,15 6, ,32 16,38 18,96 0,23 9, ,75 19,10 6,94 0,08 4, ,64 19,34 11,04 0,13 5, ,94 18,73 17,37 0,21 8, ,87 23,56 5,63 0,07 3, ,76 23,80 8,97 0,11 3, ,22 23,36 14,16 0,17 5, ,06 27,91 4,30 0,05 1, ,94 28,15 6,97 0,08 2, ,59 27,91 10,89 0,13 3, ,80 7,21 11,34 0,14 11, ,96 7,25 18,17 0,22 13, ,16 6,40 28,44 0,34 20, ,57 12,53 9,70 0,12 8, ,78 12,59 15,56 0,19 9, ,33 11,90 24,37 0,30 15, ,48 15,16 8,87 0,11 7, ,70 15,23 14,23 0,17 8, ,44 14,62 22,33 0,27 12, ,37 20,37 7,20 0,09 4, ,64 20,46 11,57 0,14 5, ,76 20,02 18,19 0,22 8, ,39 25,49 5,49 0,07 3, ,70 25,61 8,86 0,11 3, ,22 25,34 13,99 0,17 5,58 Manöverpanel Flex Programmera aggregatets driftläge under en vecka Ställ in önskad temperatur på till- eller frånluften. Ställ in önskad fläkthastighet. Larm indikation. Visar data från anslutna sensorer (lufttemperatur, luftfuktighet, tryck mm). Utanpåliggande montage Snabb knapp används för att styra ett antal valbara funktioner (idrift/ avstängt eller forcering) 2 Används för att öka inställt värde eller för att flytta upp i menyn 3 OK Används för att bekräfta vald meny eller inställt värde 4 Används för att minska inställt värde eller för att flytta ned i menyn OK 15
