Kompaktaggregat med integrerad styr. GEA COM4plus. En smart energieffektiv lösning m 3 /h. Air Treatment

Transkript

1 [ kw ] Kompaktaggregat med integrerad styr GEA COM4plus En smart energieffektiv lösning m 3 /h Air Treatment

2 Snaval Snaval - storlekar och luftflöden Storlek CL90 m 3 /s CL CL70 CL60 CL50 CL40 CL30 CL20 CL m 3 /h 1 m/s 1,5 m/s 2 m/s max. Lufthastighet över tvärsnittsytan 1,5 m/s Lufthastighet över rotor 3 m/s 2

3 Beskrivning Funktionsdelar Aggregateskrivning COM4 plus är det kompakta aggregatet med integrerad styr i 9 storlekar upp 7 m 3 /s. Aggregatet, som är snat och enkelt att installera, har valara lyftöglor i ottenram eller på taket och har valara in- och utloppsriktningar samt servicesida. Tillehörskomponenter som spjäll och atterier kan väljas som integrerade eller i kanalutförande. Ljuddämpare placeras utanför aggregatet i kanalutförande. Kylmaskin kan även väljas som en integrerad enhet klar för idrifttagning på plats utan att ehöva landa in en kylentreprenör. Aggregatet kan även eställas i utomhusutförande. Aggregathöljet med komponenter kommer från det Euroventcertifierade aggregatet GEA CAIR plus. Certifieringsaretet pågår. Projektering av aggregat sker snat och enkelt i vårt produktvalsprogram L-plus. Vänd dig till vårt närmaste säljkontor så hjälper vi dig med detta. Lyftöglor på aggregatet finns i ottenramen eller på aggregattaket för enkla och säkra lyft. Hölje Materialegenskaper Höljets insida av aluzink AZ 185 med antifingerprint - ehandling eller lackerad i RAL Motsvarar kraven enligt korrosionsklass C4. Höljets väggtjocklek 50 mm. Minimerade ljud- och köldryggor. Plan insida, utan utskjutande ramar. Serviceluckor med låsvred och utanpåliggande gångjärn. Servicesidornas hela area är tillgängliga genom demonterara paneler och stöd. Paneler och luckor kan tas isär för miljövänlig återvinning. Mineralullsisolering, fri från fluorklorkolväten, utan lim. Utförande enligt CEN- Standard EN 1886 Mekanisk stailitet D2 Läckage hölje L1 Läckage filter-y-pass F9 Termisk isolering T3 Värmeryggfaktor TB3 Energiklass Optimerade funktionsdelar som medger energiklass A. Smidig och smart ihopfogning av aggregatdelarna skapar täta skarvar mellan funktionsdelarna. 3

4 Funktionsdelar Filter Tillufts- och frånluftsfilter som är separat valara i filterklass F5 och F7. Varje filterkassett tätas separat med excentertätning som trycker filtren mot tätningslisten. Man slipper alltså påklistrade tätningslister mellan filterkassetterna. U-rör och visarmanometer som tillehör. Roterande värmeväxlare Roterande värmeväxlare med hög temperaturverkningsgrad, upp till 85 %. Rotorn är i ekrat utförande vilket ger ett stailt utförande med lågt tryckfall. Finns åde i hygroskopiskt (fuktöverförande) utförande och standard aluminium. Rotorn är utrustad med renlåsningssektor för att minimera eventuellt läckage och överföring av lukter till tilluften. Elektronisk varvtalsreglering och rotationsvakt ingår men kan väljas ort om man till exempel vill ha aggregatet utan styrutrustning. Fläktar Fläktarna är väl avvirerade direktdrivna kammarfläktar med hög verkningsgrad. Storlekarna har inyggd frekvensomriktare och stor lekarna - 90 har lös frekvensomriktare. Fläktarna är utrustade med flödesmätning. Flödet avläses enkelt i handenheten för styr. Tryckkammaren gör det möjligt att funktionsdelar som atterier och ljuddämpare kan anslutas direkt mot aggregatet. Spjäll Såväl ram som spjälllad är tillverkade av strängsprutade aluminiumprofiler. Detta ger en hög vridstyvhet och högt korrosionsmotstånd. Spjällaxlarna är lagrade i nylonussningar. Spjällladens vridrörelse överförs av kugghjul utanför luftströmmen som är helt infällda och skyddade från smuts och påfrostning. Kugghjulsöverföringen är helt skötselfri och kräver låga vridmoment. Spjälldonen on/off eller on/off-fjäder monteras direkt på spjällaxeln. Spjällen levereras i täthetsklass 3 (typ 4). 4

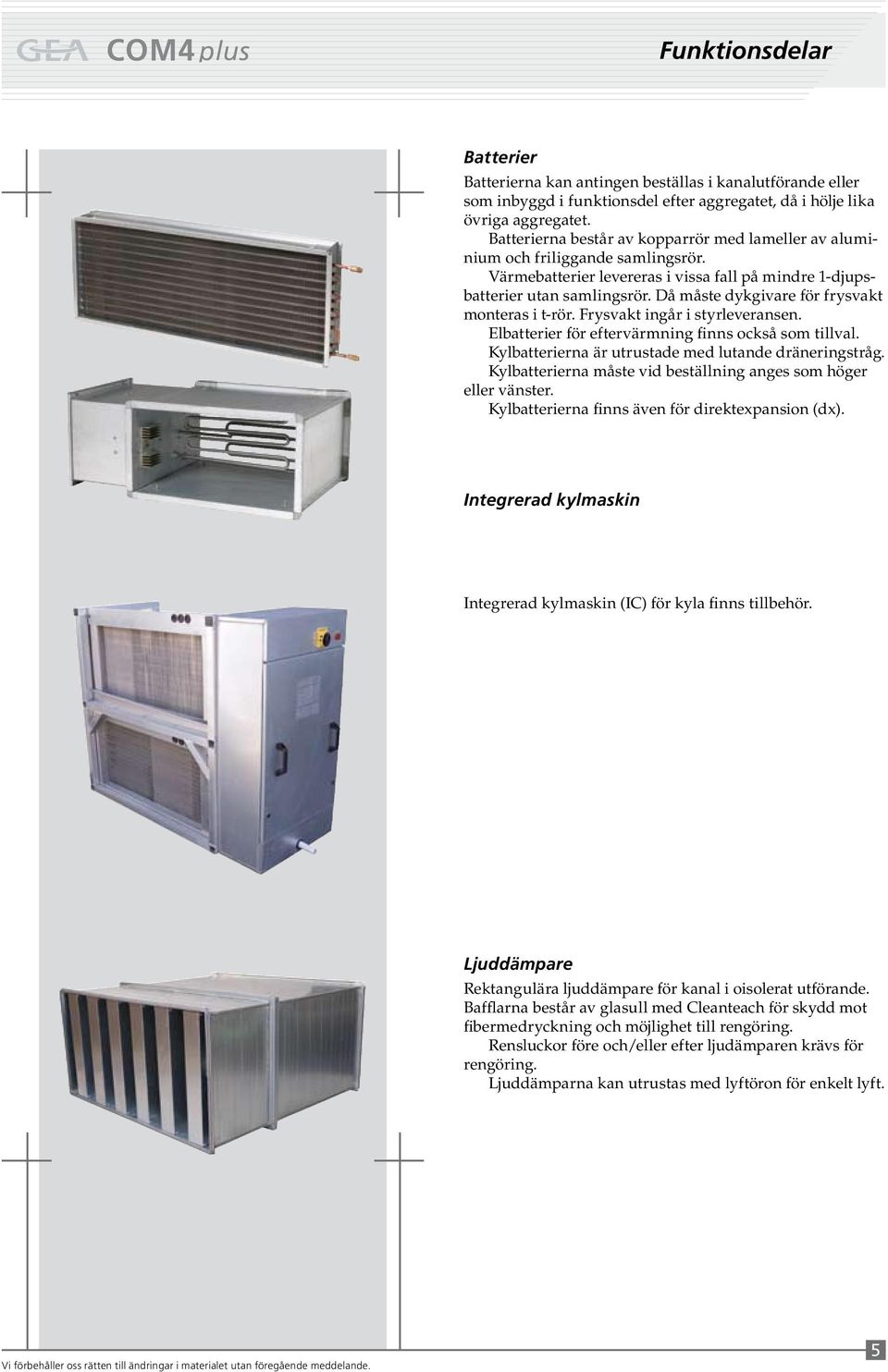

5 Funktionsdelar Batterier Batterierna kan antingen eställas i kanalutförande eller som inyggd i funktionsdel efter aggregatet, då i hölje lika övriga aggregatet. Batterierna estår av kopparrör med lameller av aluminium och friliggande samlingsrör. Värmeatterier levereras i vissa fall på mindre 1-djupsatterier utan samlingsrör. Då måste dykgivare för frysvakt monteras i t-rör. Frysvakt ingår i styrleveransen. Elatterier för eftervärmning finns också som tillval. Kylatterierna är utrustade med lutande dräneringstråg. Kylatterierna måste vid eställning anges som höger eller vänster. Kylatterierna finns även för direktexpansion (dx). Integrerad kylmaskin Integrerad kylmaskin (IC) för kyla finns tillehör. Ljuddämpare Rektangulära ljuddämpare för kanal i oisolerat utförande. Bafflarna estår av glasull med Cleanteach för skydd mot fiermedryckning och möjlighet till rengöring. Rensluckor före och/eller efter ljudämparen krävs för rengöring. Ljuddämparna kan utrustas med lyftöron för enkelt lyft. 5

6 Styr- och reglerutrustning 5B2 10B3 11X2 7Y2 5B2 Avluft Uteluft 7Y1 FF 11X2 5N1 10B1 6N1 VVX Basutförande, ingår som standard. OBS! Filtervakt är ett tillval. 4B1 4N1 TF 8B2 8M1 8Y1 9Y1 9M2 10B2 9M1 4B1 Frånluft Tilluft 12B1 11X3 Beteckningar 10B1 Uteluftstemperatur 6N1 Rotorstyrning 10B2 Tilluftstemperatur 7Y1 Uteluftsspjäll 10B3 Frånluftstemperatur 7Y2 Frånluftsspjäll 11X2 Filtervakt 8B2 Frysvaktsgivare 11X3 Timer/Forcering 8M1 CP värme 12B1 Luftkvalitetsgivare 8Y1 Värmeventil 4B1 Tryckgivare TF 9M1 Kylmaskin 4N1 Frekvensomformare TF 9M2 CP Kyla 5B2 Tryckgivare FF 9Y1 Kylventil 5N1 Frekvensomformare FF Styr- och reglerfunktioner Fläktreglering Flödesreglering COM4 plus levereras som standard med konstant flödesreglering. Börvärde för lågfart och högfart för respektive fläkt, Låg-/högfart väljs via tidkanal. Möjlighet till extern örvärdesförskjutning av flöde, 0-10 V DC. Tryckreglering COM4 plus har möjlighet till 5 olika typer av tryckreglering: Individuell tryckreglering med örvärden i Pa och master- /slave reglering i 4 olika varianter. Reducering av tilluftens fläktreglering Funktionen träder i kraft om värmeehovet är större än vad COM4 plus kan erjuda d v s om regleringen ej kan hålla temperaturen på tilluften. Externt stopp Möjlighet att stoppa driften från överordnat system eller motionering av randgassystem. Sekvensstyrd uppstart COM4 plus startar med tidsfördröjning i sekvens: spjäll, frånluftsfläkt och tilluftsfläkt. Timerdrift / förlängd drift Timer-/Forcering DI styr COM4 plus till högfart oeroende av tidigare driftsfall. Temperaturreglering COM4 plus är utrustad med återvinning av typen roterande VVX, ECOROT. Regulatorn kan reglera efterehandlings moduler, värme, kyla eller värme- och kylatteri. De varianter som finns är; elvärme, vattenvärme, kyl atteri vatten och kylatteri DX. COM4plus levereras alltid med följande givare: ute-/tillufts-/frånluftstempgivare. Tilluftstemperaturreglering Konstanthåller tilluftens temperatur enligt örvärde. Dödzonens örvärde för kylreglering finns. Frånluftstemperaturreglering Konstanthåller frånluften enligt inställt temperatur örvärde, genom en kaskad regulator som räknar ut ett nytt örvärde för tilluftens reglering. Extern örvärdesförskjutning av temperaturörvärde Extern 0-10 V DC. Temperaturreglering vid uppstart Om aggregatet varit avstängt mer än 2 timmar kommer endast P-reglering av värme sekvensen att ske under 2 minuter för att erhålla en snaare reglering av värmeventil och därigenom undvika frysrisk vid uppstart därefter övergår regleringen till normal PID-reglering. Frysvaktens reglering Skulle temperaturen sjunka under 5 C stoppas driften och larm utgår (A-larm). Då aggregatet ej är i drift konstanthålls returtemperaturen till 25 C. Utekompenserad temperaturreglering Förskjuter temperaturörvärdet enligt programmerad kurva, upp till 4 stycken rytpunkter finns. 6

7 Styr- och reglerutrustning Temperaturreglering, forts Nattdrift (stöddrift värme) Kräver att driften stoppas nattetid. Används lämpligen i de fall där lokalen inte har något eget radiatorsystem. Nattkyla (sommarnattdrift/fri sommarnattkyla) Funktionen används under sommarhalvåret. COM4 plusaggregatet startar automatiskt efter 4 timmar för att mäta om temperaturen från lokalen är högre än inställt nattkylörvärde. Kylåtervinning ECOROT Ger möjlighet att återvinna kyla om frånluftens temperatur är lägre än utetemperaturen vid kylehov. Funktionen som är aktiverad vid leverans, ör avaktiveras om kondensoratteri för kylmaskin används i avluften. Efterehandling Elatteri COM4 plus erhåller styrsignal 0-10 V, manöverspänning 230 V AC, larm ÖH. Oservera! Extern kraftmatning för elatteri, erhålls ej från COM4plus. Vattenatteri värme Styrventil; signal 24 V AC/0-10 V DC, ventilställdon ingår i ventillevernas/shuntleverans. Cirkulationspump, max 230 V AC/2 A. Motionskörning sker 1ggr/v, min gångtid 5 min. Kylatteri Styrventil; signal 24 V AC/0-10 V DC, ventil-ställdon ingår i ventil-leverans/shunt-leverans. Startsignal för kylpump finns, 1pol slutande kontakt max 230 V AC/2 A, Motionskörning sker 1 ggr/vecka, min gångtid 2 minuter. Kylmaskin Signaler till kylmaskinen finns, start vid kylehov, 0-10 V signal. Övriga funktioner Brandfunktion Brandfunktionen omfattar signal från överordnat randgassystem eller externt randgassystem. COM4plus levereras med konfiguration som stoppar åda fläktarna vid aktivt randlarm. Fiter övervakning Filterövervakning kan ske med intern drifttidsräknare eller diffrenstryckvakter. Givarkalirering Möjlighet att korrigera temperaturgivarnas värde, mellan 3 K - +3 K. Tidsstyrning/tidkanaler Dygns-/vecko-/årsur finns inyggt i reglercentralen, möjlighet att styra driften till stopp, örvärde/lågfart/högfart, ekonomiörvärde eller komfortörvärde temperatur. Digitala utgångar COM4 plus-aggregatet är utrustad med slutande funktion på digi tala utgångarna. Potentialfri kontakt max 230 V AC/ 2 A. Följande indikeringar finns som standard: Drift indikering sluter när tilluftens fläkt är i drift. Högfartsindikering Sluter när driften är i läge Högfart. A-larm. Sluter när minst 1 stycke A-larm är aktivt. B-larm. Sluter när minst 1 stycke B-larm är aktivt. Komplett larmlista finns på vår hemsida: Kommunikation/övervakning LonWorks Modus RTU / TCP-IP OPC Welösning med hemsida BACNET För mer uppgifter angående styr- och reglerutrustning, esök vår hemsida: PID-reglering Respektive regulator kan anpassas för att erhålla ästa möjliga reglering. Följande regulatorer finns tillgängliga: flöde, tryck, värme, frysvakt, kyla, värmeåtervinning, kylåtervinning, kaskad (huvudregulator). 7

8 Dimensioner Storlek CL Storlek CL Storlek CL Storlek CL

9 Dimensioner Storlek CL Storlek CL Storlek CL

10 Dimensioner Storlek CL Storlek CL Som tillehör finns kanalatterier vatten/värme, vatten/kyla, el och dx/kyla. Anslutningsmått är lika aggregatets anslutningsmått 10

11 Dimensioner och vikter Standardaggregat med integrerade tillehörsmoduler Standardaggregat utan tillehörsmoduler Med tomdelar X X X Till exempel med kanalmonterade atterier W K E För inyggnad av integreradeatterier W K E A AC + X G A AC + G B Frånluft DB + W K E + Z Tillluft Höjd / Djup B Frånluft DB + Z Tillluft W K E L1 max 5 lock L2 max 3 lock Benämningar funktionsdelar A Direktdriven frånluftsfläkt med frekvensomriktare B Uteluftfilter F7 med integrerat jalusispjäll C Roterande värmeväxlare ECOROT D G Frånluftsfilter F5 med integrerat jalusispjäll Z Direktdriven tilluftsfläkt med frekvensomriktare Tillehör för de enskilda funktionsdelarna specificeras på förfrågan. X Tomdel W Värmeatteri X Tomdel K Kylatteri X Tomdel E Elatteri W Kanalmonterat värmeatteri K Kanalmonterat kylatteri E Kanalmonterat elatteri Vikter Funktionsdel A C X X X G A C X X G A C G B D W K E Z B D K E Z B D Z Vikt ca kg kg kg kg kg kg Totalvikt, kg Totalvikt, kg Storlek max max max max max max max L1 max L2 CL CL CL CL CL CL CL CL CL Block max 5 st max 3 st 11
