1 INHOLD: SMART modulaggregat SMART med roterande vã xlare

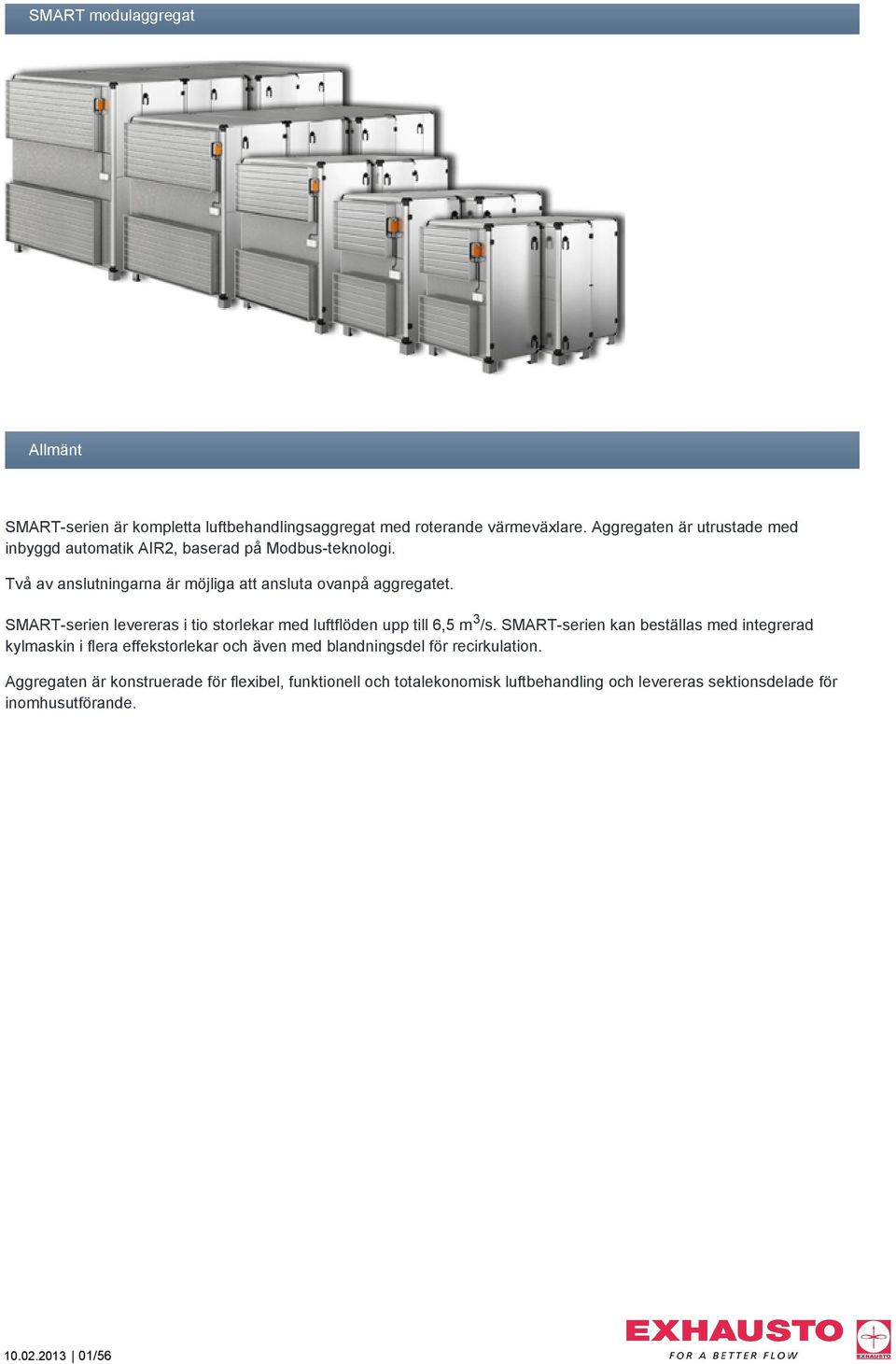

2 SMART modulaggregat Allmänt SMART-serien är kompletta luftbehandlingsaggregat med roterande värmeväxlare. Aggregaten är utrustade med inbyggd automatik AIR2, baserad på Modbus-teknologi. Två av anslutningarna är möjliga att ansluta ovanpå aggregatet. SMART-serien levereras i tio storlekar med luftflöden upp till 6,5 m 3 /s. SMART-serien kan beställas med integrerad kylmaskin i flera effekstorlekar och även med blandningsdel för recirkulation. Aggregaten är konstruerade för flexibel, funktionell och totalekonomisk luftbehandling och levereras sektionsdelade för inomhusutförande /56

3 Konstruktion SMART-serien SMART-serien är konstruerad och testad i enlighet med CEN-standarden Ns-EN1886 och uppfyller kraven i följande klasser: Mekanisk styrka Klass 1A Täthet Klass A Termisk isolering Klass 3T Köldbrygga Klass TB4 Skåp SMART-serien är uppbyggd av ramprofiler av aluminium med gjutna hörn och paneler med dubbelt hölje av galvaniserat stål. Panelerna är tillverkade av 0,7 mm tjock plåt och har 50 mm mellanliggande Rockwool-isolering. Konstruktionen ger hög styvhet och vridstyvhet. Luckor De stora luckorna ger bra åtkomst till aggregatet för både montering och service. Fläktsektioner Kammarfläktarna har direktdrivet B-hjul och har påbyggd frekvensomvandlare för steglös inställning av varvtalet. SMART-serien utnyttjar kammarfläktarnas egenskaper så att allt tillbehör som värme- och kylbatterier, ljuddämpare samt kanaler kan monteras direkt på aggregatet. Motorerna och fläktarna uppfyller redan nu EcoDesign-direktivets krav som börjar gälla den 1 januari Värmeåtervinning SMART-serien levereras med roterande värmeväxlare med steglös inställning av varvtalet. Skälva värmeväxlaren är tillverkad av havsvattenbeständig aluminium som har en våghöjd på 1,6 mm, vilket ger en hög temperaturverkningsgrad på över 80 % /56

4 Kopplingsbox Den lättåtkomliga kopplingslådan med inbyggd huvudströmbrytare och automatsäkringar säkerställer enkel åtkomst för anslutning och justering. Avstängningsspjäll Aggregaten levereras som standard med avstängningsspjäll på både tillufts- och avluftssidan. Avstängningsspjällen kan dock väljas bort vid beställning. Påsfilter Aggregaten levereras som standard med F7 påsfilter för både tillufts- och avluftssidan. Påslängd 550 mm. Monteringssockel Som standard medföljer en monteringssockel med fötter, som har en justerbar höjd på mm. Aggregatet monteras i botten med hjälp av sockeln och med snäpplås i toppen /56

5 Kylning SMART-serien SMART-serien kan levereras med integrerad kylmaskin eller med externt kylbatteri. Inbyggd DX-kylning SMART med integrerad kylmaskin är en kompakt och komplett kylinstallation. Extra Prisvärt eftersom allt är färdigt från fabrik. Det är en bra lösning där det endast är behov för små köldmediefyllningar. Köldmediet R407C används för alla storlekarna. SMART levereras med Copeland Scroll-kompressor. Antingen enkel-scroll eller tandem-scroll. Kylkompressorn kan utrustas med frekvensomvandlare för exaktare reglering och lägre min luftflöden. Samtliga kylkomponenter och elektriska anslutningar är färdigmonterade och testade från fabriken /56

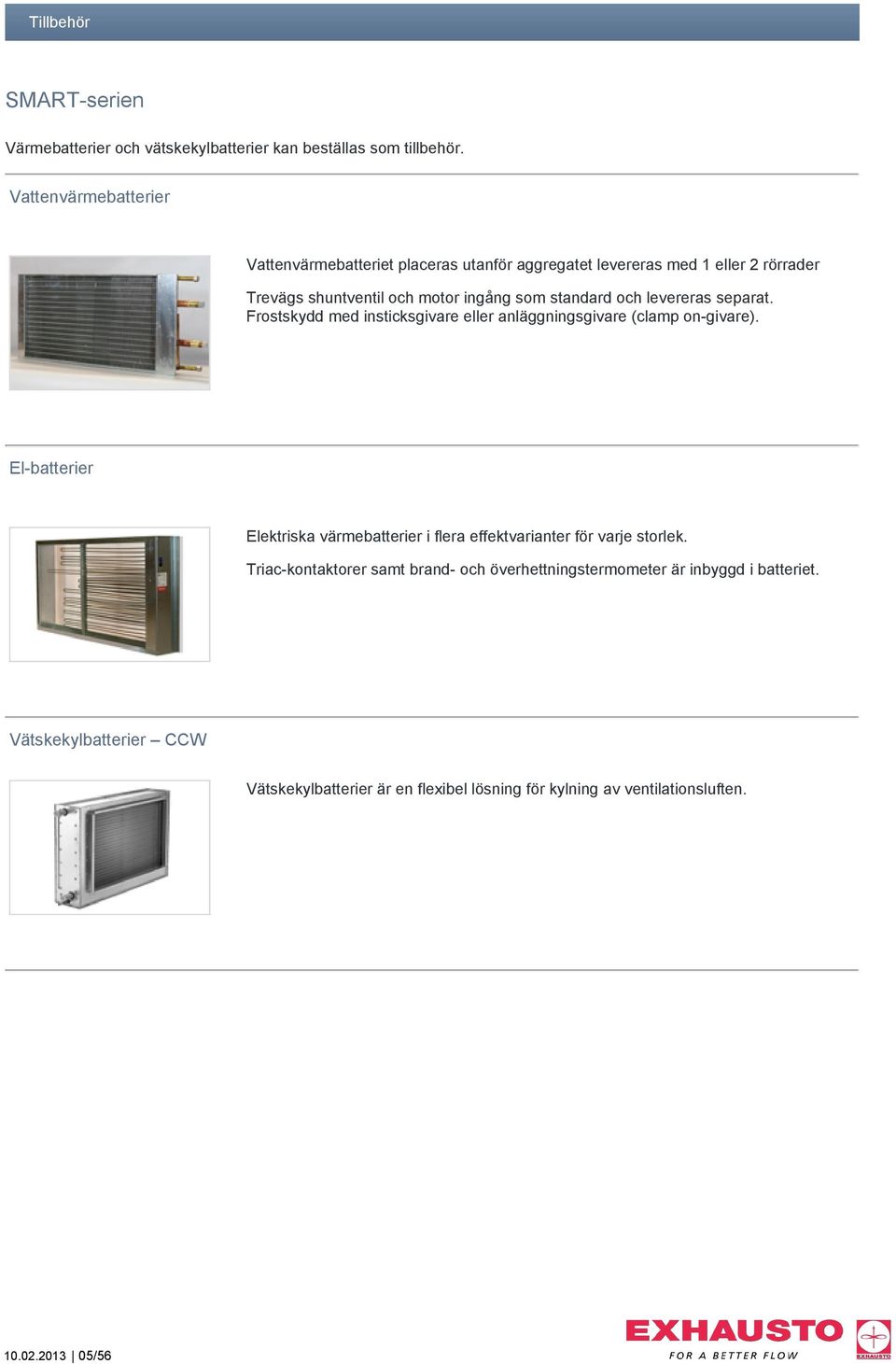

6 Tillbehör SMART-serien Värmebatterier och vätskekylbatterier kan beställas som tillbehör. Vattenvärmebatterier Vattenvärmebatteriet placeras utanför aggregatet levereras med 1 eller 2 rörrader Trevägs shuntventil och motor ingång som standard och levereras separat. Frostskydd med insticksgivare eller anläggningsgivare (clamp on-givare). El-batterier Elektriska värmebatterier i flera effektvarianter för varje storlek. Triac-kontaktorer samt brand- och överhettningstermometer är inbyggd i batteriet. Vätskekylbatterier CCW Vätskekylbatterier är en flexibel lösning för kylning av ventilationsluften /56

7 SMART-1 modulaggregat Tekniska data SMART-1 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-1. Tekniska data SMART-1 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 1 st m3/h 1980 m3/h 1830 m3/h 892 x 287 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 173 Rotorsektion 210 Kylsektion 276 Spjäll 7 Värmebatteri, 2 rader rör 12 Värmebatteri, elektriskt 10 Vätskekylbatteri, 4 rader rör 19 kg Fläkt SMART-1 Kammare Motoreffekt GPEB ,55 1,1 kw /56

8 Inbyggd kylning Effekt-variant Kyleffekt kw** Kompressor Copeland 1 6,5 MTZ-22-6-VI 2 8,1 MTZ-28-6-VI 3 9,0 MTZ-32-6-VI 4 9,8 MTZ-36-6-VI 5 11,9 MTZ-40-6-VI ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

9 Måttritningar SMART-1 SMART1 Med roterande värmeväxlare /56

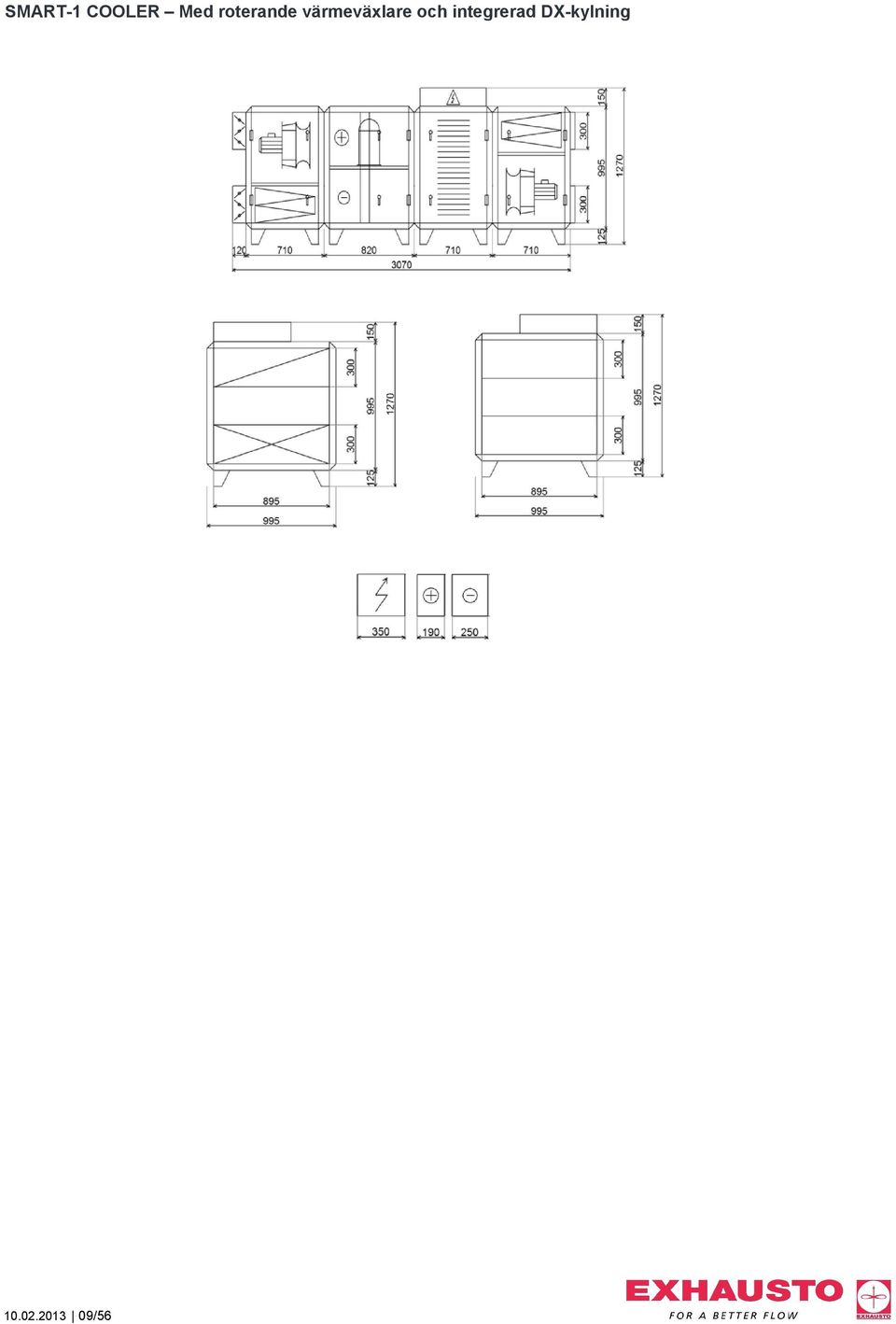

10 SMART-1 COOLER Med roterande värmeväxlare och integrerad DX-kylning /56

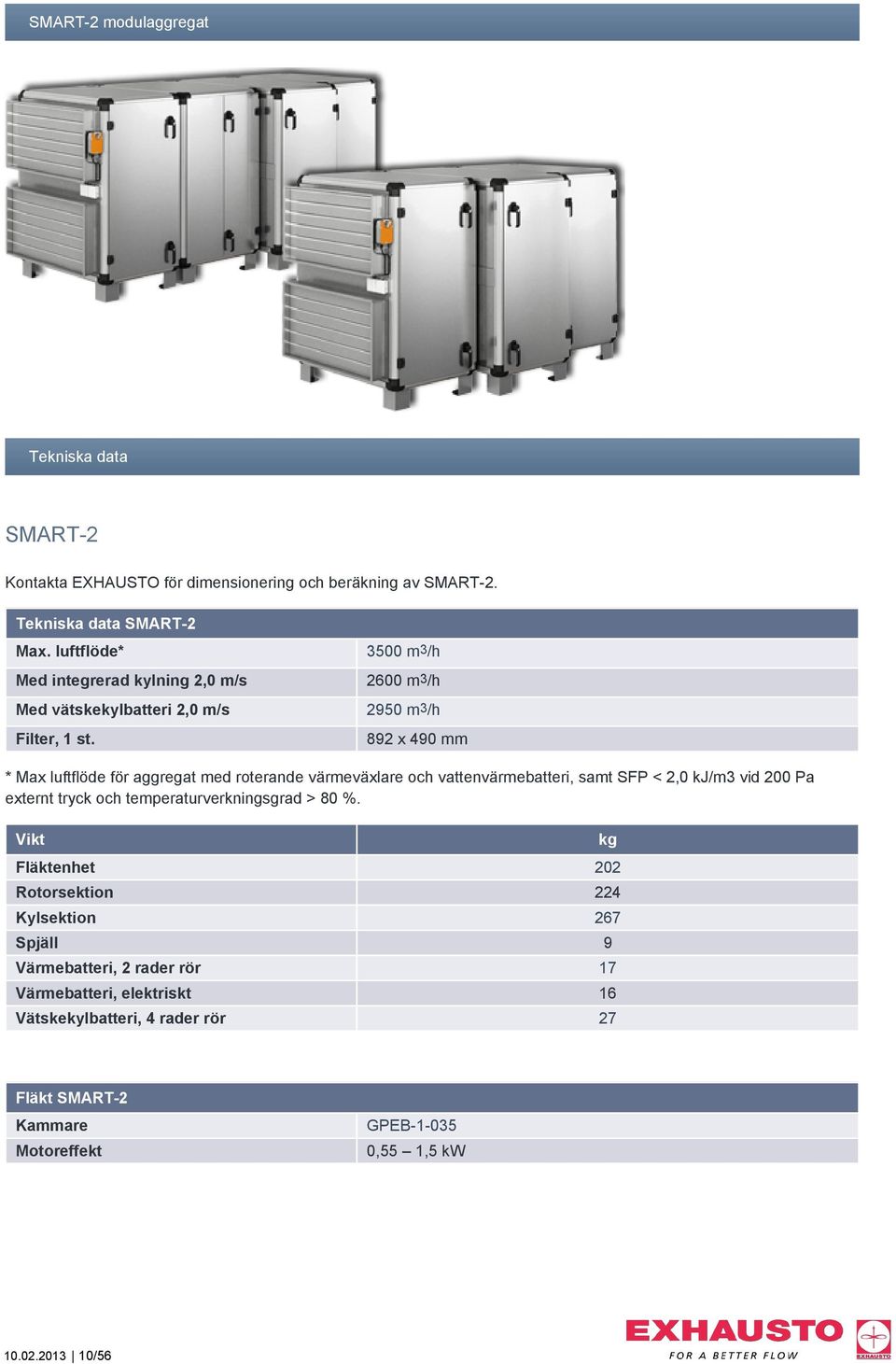

11 SMART-2 modulaggregat Tekniska data SMART-2 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-2. Tekniska data SMART-2 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 1 st m3/h 2600 m3/h 2950 m3/h 892 x 490 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 202 Rotorsektion 224 Kylsektion 267 Spjäll 9 Värmebatteri, 2 rader rör 17 Värmebatteri, elektriskt 16 Vätskekylbatteri, 4 rader rör 27 kg Fläkt SMART-2 Kammare Motoreffekt GPEB ,55 1,5 kw /56

12 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 7,2 8,9 ZR28K3E-TFD 2 8,8 10,5 ZR34K3E-TFD 3 10,3 12,4 ZR40K3E-TFD 4 12,5 15,0 ZR48K3E-TFD 5 15,5 18,6 ZR61KCE-TFD ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

13 Måttritningar SMART-2 SMART-2 Med roterande värmeväxlare /56

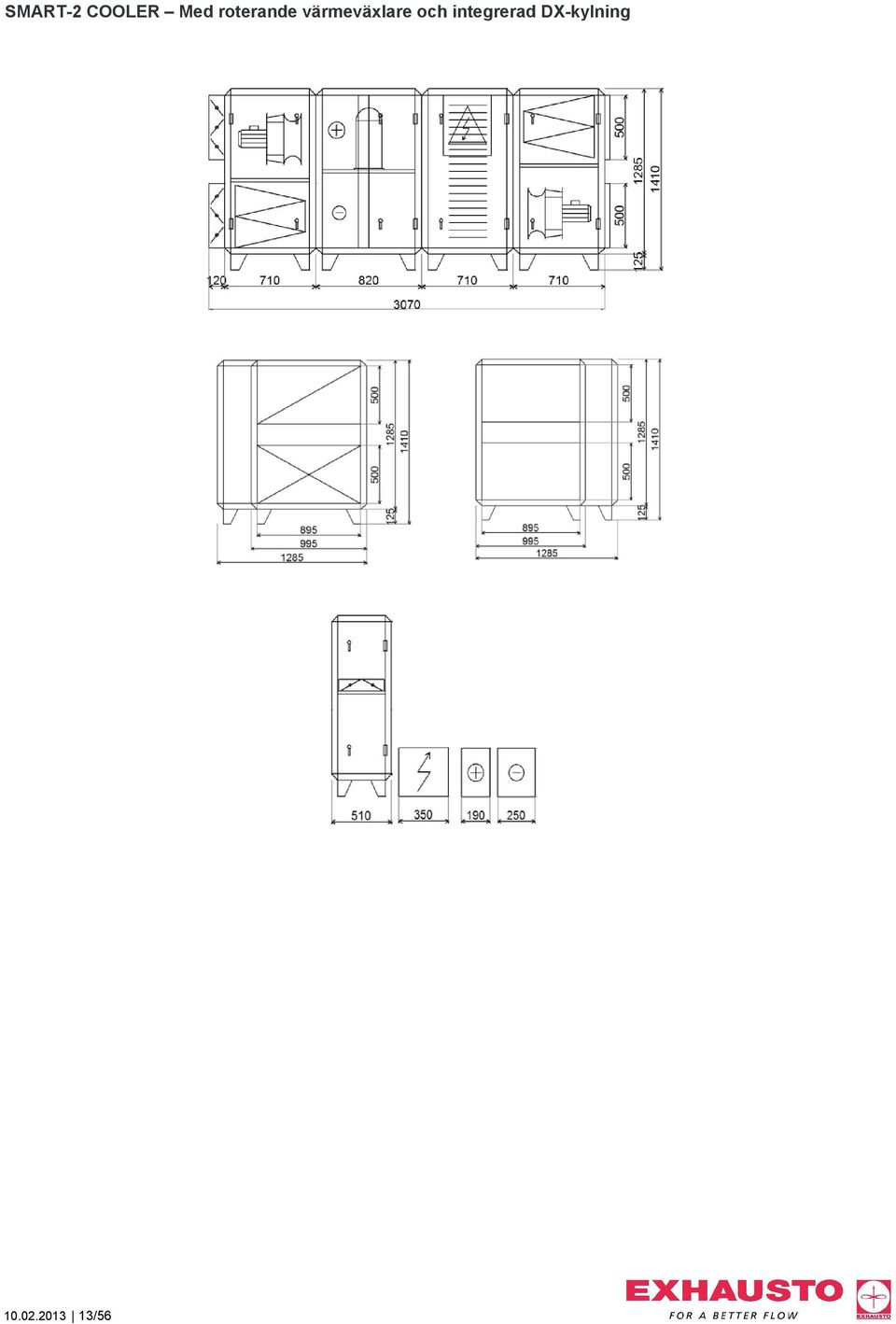

14 SMART-2 COOLER Med roterande värmeväxlare och integrerad DX-kylning /56

15 SMART-3 modulaggregat Tekniska data SMART-3 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-3. Tekniska data SMART-3 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 2 st m3/h 4500 m3/h 4000 m3/h 592 x 592 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 266 Rotorsektion 218 Kylsektion 671 Spjäll 9 Värmebatteri, 2 rader rör 21 Värmebatteri, elektriskt 20 Vätskekylbatteri, 4 rader rör 34 kg Fläkt SMART-3 Kammare Motoreffekt GPEB ,1 2,2 kw /56

16 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 15,5 18,6 ZR61KCE 2 18,4 22,0 ZR72KCE 3 20,9 25,1 ZR81KCE 4 25,0 27,5 ZRT96KCE 5 28,0 30,5 ZRT110KCE ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

17 Måttritningar SMART-3 SMART-3 Med roterande värmeväxlare /56

18 SMART-3 COOLER Med roterande värmeväxlare och integrerad DX-kylning /56

19 SMART-4 modulaggregat Tekniska data SMART-4 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-4. Tekniska data SMART-4 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 3 st m3/h 5000 m3/h 5700 m3/h 592 x 592 mm 490 x 592 mm 287 x 592 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 300 Rotorsektion 278 Kylsektion 328 Spjäll 12 Värmebatteri, 2 rader rör 24 Värmebatteri, elektriskt 28 Vätskekylbatteri, 4 rader rör 40 kg Fläkt SMART-4 Kammare Motoreffekt GPEB ,5 3,0 kw /56

20 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 20,9 25,1 ZR81KCE 2 25,0 27,5 ZRT96K3E 3 28,0 30,5 ZRU110KCE 4 31,0 34,0 ZRT122KCE 5 33,4 35,9 ZRU130KCE ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

21 Måttritningar SMART-4 SMART-4 Med roterande värmeväxlare /56

22 SMART-4 COOLER Med roterande värmeväxlare och integrerad DX-kylning /56

23 SMART-5 modulaggregat Tekniska data SMART-5 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-5. Tekniska data SMART-5 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 3 st m3/h 7080 m3/h 6680 m3/h 2 x 490 x 742 mm 1 x 592 x 742 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 413 Rotorsektion 356 Kylsektion 671 Spjäll 17 Värmebatteri, 2 rader rör 48 Värmebatteri, elektriskt 41 Vätskekylbatteri, 4 rader rör 75 kg Fläkt SMART-5 Kammare Motoreffekt GPEB ,5 3,0 kw /56

24 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 25,0 27,5 ZRT96KCE 2 31,0 34,0 ZRT122KCE 3 33,4 35,9 ZRT130KCE 4 36,0 40,0 ZRT144KCE 5 42,0 46,0 ZRT162KCE ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

25 Måttritningar SMART-5 SMART-5 Med roterande värmeväxlare /56

26 SMART-5 COOLER Med roterande värmeväxlare och integrerad DK-kylning /56

27 SMART-6 modulaggregat Tekniska data SMART-6 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-6. Tekniska data SMART-6 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 3 st m3/h 9600 m3/h m3/h 2 x 592 x 892 mm 1 x 490 x 892 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 413 Rotorsektion 356 Kylsektion 671 Spjäll 17 Värmebatteri, 2 rader rör 48 Värmebatteri, elektriskt 41 Vätskekylbatteri, 4 rader rör 75 kg Fläkt SMART-6 Kammare Motoreffekt GPEB ,0 4,0 kw /56

28 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 31,0 34,0 ZRT122KCE 2 36,0 40,0 ZRT144KCE 3 42,0 46,0 ZRT162KCE 4 45,0 50,0 ZRT180KCE 5 54,0 58,0 ZRU210K3E ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

29 Måttritningar SMART-6 SMART-6 Med roterande värmeväxlare /56

30 SMART-5 COOLER Med roterande värmeväxlare och integrerad DX-kylning /56

31 SMART-7 modulaggregat Tekniska data SMART-7 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-7. Tekniska data SMART-7 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 3 st m3/h m3/h m3/h 592 x 892 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 511 Rotorsektion 422 Kylsektion 703 Spjäll 18 Värmebatteri, 2 rader rör 49 Värmebatteri, elektriskt 44 Vätskekylbatteri, 4 rader rör 84 kg Fläkt SMART-7 Kammare Motoreffekt GPEB ,0 7,5 kw /56

32 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 36,0 40,0 ZRT144KCE 2 42,0 46,0 ZRT162KCE 3 45,0 50,0 ZRT180KCE 4 54,0 58,0 ZRU210K3E 5 60,0 65,0 ZRU250K3E ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

33 Måttritningar SMART-7 SMART-7 Med roterande värmeväxlare /56

34 SMART-7 COOLER Med roterande värmeväxlare och integrerad DX-kylning /56

35 SMART-8 modulaggregat Tekniska data SMART-8 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-8. Tekniska data SMART-8 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 4 st m3/h m3/h m3/h 3 x 592 x 892 mm 1 x 287 x 892 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 620 Rotorsektion 529 Kylsektion 807 Spjäll 20 Värmebatteri, 2 rader rör 55 Värmebatteri, elektriskt 54 Vätskekylbatteri, 4 rader rör 98 kg Fläkt SMART-8 Kammare Motoreffekt GPEB ,0 7,5 kw /56

36 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 42,0 46,0 ZRT162KCE 2 45,0 50,0 ZRT180KCE 3 54,0 58,0 ZRU210K3E 4 60,0 65,0 ZRU250K3E 5 67,0 75,0 ZRU280K3E ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

37 Måttritningar SMART-8 SMART-8 Med roterande värmeväxlare /56

38 SMART-8 COOLER Med roterande värmeväxlare och integrerad DX-kylning /56

39 SMART-9 modulaggregat Tekniska data SMART-9 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-9. Tekniska data SMART-9 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 8 st m3/h m3/h m3/h 6 x 592 x 892 mm 2 x 287 x 892 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 674 Rotorsektion 573 Kylsektion 1003 Spjäll 22 Värmebatteri, 2 rader rör 60 Värmebatteri, elektriskt 60 Vätskekylbatteri, 4 rader rör 105 kg Fläkt SMART-9 Kammare Motoreffekt GPEB ,5 11,0 kw /56

40 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 54,0 58,0 ZRU210K3E 2 60,0 65,0 ZRU250K3E 3 67,0 75,0 ZRU280K3E 4 76,0 83,0 ZRU310K3E 5 78,0 85,0 ZRT320K3E ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

41 Måttritningar SMART-9 SMART-9 Med roterande värmeväxlare /56

42 SMART-9 COOLER Med roterande värmeväxlare och integrerad DX-kylning /56

43 SMART-10 modulaggregat Tekniska data SMART-10 Kontakta EXHAUSTO för dimensionering och beräkning av SMART-10. Tekniska data SMART-10 Max. luftflöde* Med integrerad kylning 2,0 m/s Med vätskekylbatteri 2,0 m/s Filter, 8 st m3/h m3/h m3/h 592 x 592 mm * Max luftflöde för aggregat med roterande värmeväxlare och vattenvärmebatteri, samt SFP < 2,0 kj/m3 vid 200 Pa externt tryck och temperaturverkningsgrad > 80 %. Vikt Fläktenhet 839 Rotorsektion 529 Kylsektion 1003 Spjäll 24 Värmebatteri, 2 rader rör 65 Värmebatteri, elektriskt 54 Vätskekylbatteri, 4 rader rör 113 kg Fläkt SMART-10 Kammare Motoreffekt GPEB ,5 11,0 kw /56

44 Integrerad kylning Effekt-variant Kyleffekt kw** Kompressor Steginst. Frekvensinst. Copeland 1 60,0 65,0 ZRU250K3E 2 88,0 95,0 ZRU280K3E 3 76,0 83,0 ZRU310K3E 4 78,0 85,0 ZRT320K3E 5 85,0 93,0 ZRU350K3E ** Kyleffekt vid förångning +8 C och kondensering 48. Fläktdata Max. total verkningsgrad (A D) % ECO mätuppställning (A D) A Krav på effektivitetsgrad 62N(2015) ECO effektivitetsgrad i optimal driftpunkt Motordata (optimal driftspunkt) EC-motor Upptagen effekt Luftflöde Totaltryck Varvtal vid optimal driftspunkt Med motorstyrning kw m3/h Pa Förutsättningar: Densitet = 1,2 kg/m3 Tryckförhållande < 1,11 övriga punkter i enlighet med EC327/2011 (se handboken till produkten) /56

45 Måttritningar SMART-10 SMART-10 Med roterande värmeväxlare /56

46 SMART-10 Med roterande värmeväxlare och integrerad DX-kylning /56

47 SMART AIR2-automatik Allmänt AIR2-automatik AIR 2 har inbyggd webbserver med integrerat gränssnitt som gör det möjligt för systemansvarig at variera åtkomsten till styrningen med upp till tre nivåer: användare, installatör och service. Det innebär att man som driftsansvarig kan ge olika personer olika tillträde till systemet. Med AIR 2 behöver man inte bekymra sig om dyra uppgraderingar eller ombyggnader. Via Modbus-kommunikation kan AIR 2 integreras i de flesta CMS-system på marknaden. Den användarvänliga finalen samt webbservern har ett grafiskt användargränssnitt med enkel uppbyggnad, som är lätt att läsa av och ställa in samt snabb att använda. De inbyggda larmsystemen ger ögonblickligen den systemansvarige besked om det skulle uppstå driftsstörningar. Det betyder att man genast kan reagera och snabbt kan återgå till normal drift. Se utvalda funktioner i funktionsöversikten. Utvecklingen går snabbt, men AIR 2 följer med. Det utvecklas hela tiden i takt med framtidens krav på styrning av ventilationssystem och lägre energiförbrukning. Uppdateringar av automatiken ske snabbt via SD-kort och ger säkerhet för ett framtidssäkert aggregat /56

48 Handterminal AIR 2 All programmering utförs genom en enkel tryck-/vridknapp och avläsningar (grafiska) görs på en bakgrundsbelyst display som ger mycket god kontroll och översikt. Den ger en god överblick över aggregatet så att det är enkelt att ställa in och man snabbt kan hitta eventuella fel. Genom indelningen i olika användarnivåer elimineras potentiella fel och det finns skydd mot obehörig åtkomst /56

49 Extern kommunikation Webbserver AIR 2 levereras som standard med integrerad webbserver. Det ger följande extramöjligheter: 1. En lokal PC kan anslutas till aggregatet för övervakning och inställning 2. Aggregatet ansluts till lokalt nätverk (LAN) varvid åtkomst kan ske via PC på det lokala nätverket 3. Aggregatet ansluts till Internet varvid åtkomst kan ske via externa PC Gemensamt för alla möjligheterna är att det enda krav som ställs på PC:n är tillgång till en webbläsare. Webbservern är skyddad med behörighetskod. Webbserverns användargränssnitt är uppbyggt på samma logiska sätt som menyerna på manöverpanelen. Likheterna gör systemet lättanvänd. Översiktsbilden är färdigkonfigurerad och klar för övervakning av ventilationsaggregatet. Webbservern kan t.ex. skicka e-post vid larm och lagra värden. Anslutning till CTS-anläggning Webbservern kan som standard kommunicera via följande protokoll: Modbus RTU RS485 Modbus TCP/IP Bacnet TCP/IP LON (extrautrustning) OPC-server (extrautrustning) METASYS N /56

50 Funktionsöversikt aggregat SMART Huvudfunktioner Funktion/komponent Styrning av drifttider Luftreglering Temperaturreglering Regleringssekvenser Beskrivning Inbyggd vecko- och dygns-/veckour. Man kan ställa in fyra driftstider per dag totalt 28 st. Varje dag-driftsperiod kan programmeras individuellt med luftflöde/tryck. Konstant luftflöde (CAV). AIR 2 håller luftflödet konstant oberoende av ökat tryckfall över filter. Variabelt luftflöde i samband med zonreglering/behovsstyrd ventilation (VAV). AIR 2 håller kanaltrycket konstant via en bus-ansluten trycksensor i tillufts- och/eller avluftskanalen. Önskat %-tryck ställs in på handterminalen. VAV kan vällas till både en och två trycksensorer. Om endast en trycksensor väljs reglerar det andra luftflödet som slav. CO2-reglering med minsta luftflöde. AIR 2 styrs av valt ppm-värde på handterminalen. Konstant tilluftsreglering. Önskad temperatur efter värmebatteriet hålls konstant oberoende av ute- eller rumstemperatur. Frånluftsreglerad med min- och max-begränsning av tilluftstemperaturen. Tilluftstemperaturen regleras i förhållande till frånluftstemperaturen. Differensstyrd tilluftstemperatur. Tilluftstemperaturen hålls på en given undertemperatur i förhållande till rumstemperaturen. Används vid förträngningsventilation (diffus inblåsning). Rumsreglerad med min-/maxbegränsning av tilluftstemperaturen. Utomhuskompenserad inställningspunkt. Inställningspunkten kompenseras efter utomhustemperaturen. Värmesekvens: 1. Växlarens kontrollsignal ökar. 2. Värmebatteriets kontrollsignal ökar. 3. Luftflödet sänks så att tilluftstemperaturen upprätthålls. Obs! Vid lägre utomhustemperaturer än dimensionerat för eftervärmningsbatteri (inställbar tilluft, frånluft eller båda fläktarna). Kylsekvens: 1. Kylkontrollsignal ökar efter behov frånluftsgivare. 2. Om temperaturen sjunker under inställd lägsta tilluft startar återvinning för att förhindra kondens i kanalsystemet. Systemet har egen inställningspunkt för spärrning av kylmaskiner. Automatikens funktioner /56

51 Funktion/komponent Filtervakt Efterkylning av elvärmebatteri Pumpreglering Frostvakt Fördröjd start av tilluftsfläkt Renblåsningsdrift Beskrivning Larm avges när inställt värde har överstigits. Önskat max-tryck över filtret kan ändras. Innan aggregatet stannar kopplas värmebatteriet från och batteriet kyls ner (både vid manuell drift och automatik). Pump för varmvatten- och/eller kylbatteri för vatten körs automatiskt vid behov, konstant eller temperaturstyrt vid önskad utomhustemperatur. Vattenvärmebatteri: När inställd returvattentemperatur underskrids blinkar displayen LARM, aggregatet stoppar och spjället stängs. Vid strömavbrott stängs spjällen automatiskt (endast med vattenvärmebatteri) Tilluftstemperatur: När tilluftstemperaturen underskrider önskad temperatur, sker samma som ovan. Om tilluftstemperaturen är 15 grader lägre än inställningspunkten i mer än 10 min. Vid start av aggregatet startar avluftsfläkten först och kör i en minut innan tilluftsfläkten startar. Denna inställningspunkt kan justeras (förinställd på 1 min). Roterande värmeväxlare roterar några varv med ett bestämt intervall när aggregatet är i drift och det inte föreligger något värmebehov och rotorn står still. Detta sker för att förhindra igensättning av luftkanalerna i rotorn samt rotorsig /56

52 Funktionsöversikt batterier SMART Värmealternativ Funktion/komponent Elektriskt värmebatteri (levereras med valfri effekt) Efterkylning Vattenvärmebatteri Pumpstyrning Frostskydd Beskrivning När elektriskt batteri ansluts aktiveras funktionen automatiskt. Batteriet styrs i 1 5 steg (beroende på effekt). Vid 1, 2 eller 3 steg är det första steget alltid triac-reglerat. Vid värmebehov styrs effekten i sekvens med värmeväxlaren. Vid låga lufthastigheter minskas automatiskt effekten för att elementen inte ska bli överhettade. Elvärmebatteriet efterkyls i tre minuter när aggregatet stannar om det har varit i drift. Efterkylningstiden kan ställas in på mellan 0 10 min. Levereras i två effektvarianter. När vattenvärmebatteriet ansluts aktiveras funktionen automatiskt. Vid värmebehov styrs shuntmotorn i sekvens med värmeväxlaren. Eventuell pump strömförsörjs direkt via aggregatets styrskåp. Man kan välja mellan tre alternativ för pumpstyrning: 1. Konstant. 2. Automatisk start vid utomhustemperatur lägre än +15 C. 3. Automatisk start vid värmebehov. Vid risk för frost i batteriet stoppas aggregatet automatiskt. Funktionen ser till att hålla en lägsta returvattentemperatur på +7 C (valfritt mellan +2 C och +12 C). När aggregatet stannar hålls temperaturen i batteriet på +25 C för att undvika frost när aggregatet startar upp. Kylningsalternativ Funktion/komponent Kylningsalternativ Kylval Omstartstid Beskrivning Integrerad kylning levereras färdigmonterad i separat sektion, fabrikstestad. Kylbatteri för DX (direkt expansion). Kylsystemet ska monteras av kylmontör. Kylbatteri för kallvatten (kanalmonterad) levereras med trevägs shuntventil och regleringsmotor. Startutrustning till pumpar är inbyggd (extrautrustning) i automatikboxen och både styr- och strömkablar är anslutna till automatikboxen vid leverans och sitter fast på aggregatet, redo för anslutning till anslutningarna på batteriet. Huvudmatning och kablar för styrström ska dras till kylmaskiner av el-installatör. I automatikboxen finns utgångar till flera typer av kylreglering. Regleringstyp kan väljas mellan 1:a steget, 2:a steget, 3:e steget (binär), 3 steg (i sekvens) eller 4:e steget. 1. Steglös reglering anslutning till styrsignal 0 10 V DC för steglös inställning av shuntventil för kallvatten eller frekvensreglerad kylning. 2. 1:a steget anslutning till friliggande kontakt för start/stopp av kylkompressor. 3. 2:a steget anslutning till friliggande kontakt för start/stopp av kylkompressor. 4. Binär 2 st. kylkompressorer kan köras i tre steg. Den tid det tar från det att kylmaskinen stannar tills den kan startas igen. Detta för att förhindra att kylmaskinen oavbrutet startar och stoppar. Det finns även egna inställningar för antal starter per timme /56

53 Funktionsöversikt kommunikation SMART Externa funktioner AIR 2 är ett automatiksystem som bygger på BUS-teknologi och som därför automatiskt kan överföra driftstillstånd och felmeddelanden till ett överordnat system via olika lösningar. 1. Funktioner kan styras/övervakas via potentialfria utgångar på styrkortets (MASTER) kopplingsplint. Funktion/komponent Externt stopp av aggregat Brand-/rökvarnarfunktion Extern dagdrift på aggregatet Aggregat i drift Felmeddelande Beskrivning Brandlarm, rökdetektor, ljusbrytning, etc. 1. Aggregatfrånluft kör mellan % (inställbart), tilluft stoppar. 2. Tilluft kör mellan % (inställbart), frånluft stoppar. 3. Båda fläktarna kör mellan % (inställbart). 4. Båda fläktarna stoppar. Timer för övertidsdrift etc. Separat relä tänds när aggregatet kör. Bryter när aggregatet inte kör. A och B tänds vid larm. 2. Extern kommunikation Möjlighet för kommunikation via CTS-anläggning: Modbus, Bacnet (standard). OPC-server, Metasys N2, LON (extrautrustning). Larmfunktioner SMART har mer än 100 larmfunktioner, som samtliga kan avläsas i klartext på fjärrkontrollens display. Larmet återställs automatiskt när orsaken till felet åtgärdas eller genom manuell återsällning på terminalen. Larmfunktionerna aktiverar friliggande tända kontakter till de gemensamma larmen A eller B. Nedan visas några exempel. Funktion/komponent Gemensamt larm A (aggregatet stoppar efter utlöst larm) Gemensamt larm B (aggregatet fortsätter köra efter utlöst larm) Beskrivning Defekt temperaturgivare. Temperatur under larmgräns. Temperatur under inställt värde. Utlöst brandtermostat vid elvärmebatteri. Utlöst frostvakt för vattenvärmebatteri. Fel på styrenheten. Utlöst tillufts-/frånluftsmotor. Fel i frekvensomvandlare tilluft/frånluft. Utlöst externt brand-/röklarm. Tillufts-/frånluftsflödet över/under inställt värde. Tillufts-/frånluftsfilter smutsigt. Rotationsvakt för roterande värmeväxlare har löst ut. Felkylning /56

54 Automatiktillbehör AIR2-automatik EXHAUSTO erbjuder olika tillbehörskomponenter till AIR 2-automatiken. Rumsgivare ETF-998-H Rumsgivare för registrering av rumstemperatur. Rumsgivaren är avsedd att monteras på vägg eller sättas in i väggbox (el-nummer ). Polarvit IP20 Timer-ur DI-8001 Kontrollpanel med uppdragsklocka och drifts-/felindikering för start av ventilation utanför inställda driftstider. Kontrollpanelen är avsedd att monteras på vägg eller sättas in i väggbox (el-nummer ). Ventilationsaggregatet kör 0 6 timmar med automatiskt stopp. Polarvit IP20 Uppdragsklocka GI Uppdragsklocka för start av ventilation utanför inställda driftstider. Uppdragsklockan är avsedd att monteras på vägg eller sättas in i väggbox (el-nummer ). Ventilationsaggregatet kör 0 6 timmar med automatiskt stopp. Polarvit IP20 Impulskontakt RS16/1PH+T47 Kontakt för start av ventilation utanför inställda driftstider. Kontakten är avsedd att monteras på vägg eller sättas in i väggbox (el-nummer ). Ventilationsaggregatet efter inställd tid i aggregatets interna timerinställning. Automatiskt stopp. Polarvit IP /56
