TAKFLÄKT ROOFMASTER STEC

Storlek: px
Starta visningen från sidan:

Download "TAKFLÄKT ROOFMASTER STEC"

Transkript

1 AIR COMFORT AIR MOVEMENT ROOF FANS TAKFLÄKT ROOFMASTER STEC ISOLERAD VERSION» TEKNISK KATALOG

2 2 STEC Roofmaster - Teknisk katalog INNEHÅLL ALLMÄN BESKRIVNING Användningsområde/specifikation... 3 Funktioner... 3 Material och konstruktion... 3 Motor och fläkthjul... 3 Skydd mot vatten och snö... 3 Kopplingsscheman...4 Varvtalsreglering...4 EC-styrenhet...4 Enkel montering och skötsel...4 Luftflödesmätning...4 Behovstyrd ventilation...4 Utbyte av befintlig takfläkt... 5 Tillbehör... 5 ÖVERSIKTSDIAGRAM OCH PRESTANDATABELLER... 6 FLÄKTDIAGRAM - BESKRIVNING OCH DEFINITIONER...7 TEKNISKA DATA INKL. MÅTT STEC STEC STEC STEC STEC STEC STEC TILLBEHÖR SOM INGÅR I FLÄKTPAKETEN SAFE Säkerhetsbrytare...22 EC-styrenhet...22 Tryckregulator...22 TILLBEHÖR SOM BESTÄLLS SEPARAT BOGA Takgenomföring med isolering EI BOGA Takgenomföring med isolering EI STYZ Termostat med sensor...25 STYZ Styrur...25 STYZ Potentiometer...25 STEZ-60-b-c-dd Lackering...25 KOPPLINGSSCHEMAN Kopplingsschema A, STEC-1 och STEC Kopplingsschema A, STEC-3 och STEC Kopplingsschema A, STEC-5, STEC-6 och STEC Kopplingsschema B, STEC-1...STEC Kopplingsschema C, STEC-1...STEC PRODUKT- OCH TILLBEHÖRSKODER...31

3 Roofmaster - Teknisk katalog STEC 3 ALLMÄN BESKRIVNING ANVÄNDNINGSOMRÅDE/SPECIFIKATION Den isolerade takfläkten STEC används som frånluftsfläkt för icke-aggressiva gaser där låg energiförbrukning, låg bullernivå och behovsstyrd ventilation är önskad. Fläkten kan installeras direkt på betongen alternativt på en takgenomföring. En befintlig fläkt kan ersättas med STEC med hjälp av en monteringsram, som alltid ingår i leveransen. STEC är utrustad med en högeffektiv EC-motor med integrerad styrelektronik. Fläkthjulet är optimerat för låg ljudalstring och en hög verkningsgrad. Fläkthöljet med motor-fläkthjulkombinationen kan svängas ut för enkel service och underhåll. Fläkthöljet är internt isolerad för att ge en lägre ljudnivå. Fläkten har vertikalt utblås. SPECIFIKATION Produkt typ STEC isolerad takfläkt Fläkthjulstyp: Storlek 1-3 har fläkthjul av plast med integrerad EC-motor Storlek 4-7 har Centriflow 3D fläkthjul med integrerad EC-motor Isolering: Alla fläktar har intern isolering Utblåsriktning: Vertikal Temperatur: Omgivningstemperatur upp till +40C Max lufttemperatur + 40C Omgivningsklass: C4 (EN ISO ) Vattentestklass: IPX4 Motor: EC ytterrotormotor Spänningsmatning: Storlek 1-4: 1~230 VAC 50 Hz Storlek 5-7: 3~400 VAC 50 Hz Varvtalsreglering: Storlek 1-2 med 0-10 V styrsignal Storlek 3-7 med 0-10 V styrsignal eller Modbus RTU RS485 Med användning av externa styrtillbehör Direktiv och förordningar: EMC-direktiv 2014/30/EU Maskindirektivet 2006/42/EG, bilaga II, sub A Lågspänningsdirektiv 2014/35/EU Förordning 1253/2014 för takfläktar som NRVU/UVU Förordning 327/2011 för internt motoriserat fläkthjul Alla komponenter är konstruerade och tillverkade i enlighet med kvalitetsledningsstandarden ISO 9001 och miljöledningsstandarden ISO Takfläkten är CE märkt. FUNKTIONER 7 storlekar Luftflöde 4.3 m 3 /s ( m 3 /h) Max tryckökning 1050 Pa MATERIAL OCH KONSTRUKTION Fläkthöljet är tillverkat av svart fabrikslackerad förzinkad stålplåt eller av aluminium-zinkbelagd stålplåt. Ytbehandlingen uppfyller kraven för miljöklass C4. Tegelröd och grå lackering finns som alternativ. Fläkten är internt ljudisolerad. Fläktens utblåsriktning är uppåt. MOTOR OCH FLÄKTHJUL Fläktarna har EC-motorer med integrerad styrelektronik. Motorn kyls av luftströmmen. Storlekarna 1-3 har ett fläkthjul av plast som är integrerat med motorn. Storlekarna 4-7 har Centriflow 3D aluminium fläkthjul och integrerad motor. Fläkten kan utrustas med en EC-styrenhet. Alla fläktar är balanserade för att uppfylla en vibrationsnivå på max 4,5 mm/s RMS i enlighet med ISO SKYDD MOT VATTEN OCH SNÖ En perforerad plåt på fläktens ovansida stoppar löv från att komma in i fläkten. Ovanför fläkthjulet finns en plåt som förhindrar vatten och snö från att komma i kontakt med fläkthjulet och kanalsystemet. Om vatten skulle komma innanför höljet, så rinner det ut mellan bottenplattan och det yttre höljet.

4 4 STEC Roofmaster - Teknisk katalog KOPPLINGSSCHEMAN Kopplingsscheman redovisas på sidorna LUFTFLÖDESMÄTNING VARVTALSREGLERING Motorns varvtal kan styras med analog 0-10 V signal, Modbus RTU485 (storlekarna 3-7), en tryckregulator eller med EC-styrenheten. EC-STYRENHET EC-styrenheten monteras bakom luckan i fläkthöljets gavel. Styrenheten kan beställas som redo att användas, i sådant fall så ingår den i produktkoden (se koderna på sidan 32). Styrenheten är däremot inte automatiskt inkluderad i basicver sionen av STEC, så vänligen kolla beställningskoderna. EC-styrenheten har följande funktioner: Enhastighetsdrift: Hastigheten bestäms med Låg potentiometer Tvåhastighets drift bestäms med Låg och Hög potentiometer Reläutgången kan väljas för endera alarm eller driftindikator 0-10 V kontroll från DUC (Dataundercentral) EC-styrenheten har två potentiometrar, hög och låg hastighet Takfläkt STEC är utrustad med luftmätning som standard för en noggrann och enkel mätning. Luftflödet kan beräknas med hjälp av ekvationen nedan. q v = 1 Dp m k k - VÄRDEN Fläktstorlek k-värde 1 71, , , , , , ,69 k-värdena är giltiga då enheten m³/s används. ENKEL MONTERING OCH SKÖTSEL STEC kan monteras direkt på betongen eller på en takgenomföring. En existerande fläkt kan ersättas med STEC m.h.a. en monteringsram, som alltid är inkluderad i leveransen. Fläkten har som standard utrustning en öppningsmekanism som kan låsas i öppnat läge. Fläkthjulet kan därmed lätt bli rengjort vid behov. BEHOVSSTYRD VENTILATION Behovsstyrd ventilation, DCV, krävs av ErP-direktivet. I praktiken betyder det att alla takfläktar ska utrustas med varvtalsregulatorer. STEC takfläktens sortiment med EC-motorer har integrerad styrelektronik och därmed är hela sortimentet ErP kompatibla även för detta krav. Med DCV är det enkelt att justera fläkten till en passlig hastighet och optimera energiförbrukningen. Diverse sensorer och givare kan kopplas till styrelektroniken.

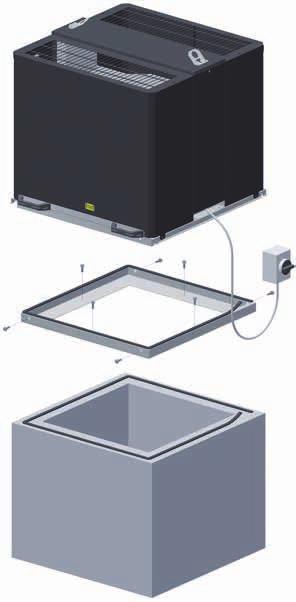

5 Roofmaster - Teknisk katalog STEC 5 UTBYTE AV BEFINTLIG TAKFLÄKT TILLBEHÖR SOM INGÅR I FLÄKTPAKETEN (se takfläktens produktkod: tillbehörspaket (bbb) på sida 32) 1 = STEC fläkt inklusive säkerhetsbrytare, monterad 2 = STEC fläkt inklusive säkerhetsbrytare och EC-styrenhet, monterad 3 = STEC fläkt inklusive tryckregulator, monterad 4 = STEC fläkt inklusive säkerhetsbrytare och tryckregulator, monterad TILLBEHÖR SOM BESTÄLLS SEPARAT BOGA Takgenomföring STYZ Termostat med sensor STYZ Styrur Befintlig takgenomföring STYZ Potentiometer STEZ-60 Lackering Alla STEC är utrustade med monteringsram som standard. Monteringsramen kan monteras på en existerande bas av betong, på olika takgenomföringar eller på en gammal BOGA. Eftersom fläktarna har varvtalsreglering som standardfunktion, är det enkelt att ersätta gamla takfläktar och endast justera luftflödet. Monteringen visas i montering och skötsel katalogen. Olika styrmöjligheter tas upp i en senare del i denna katalog. De flesta elektroniska komponenter är fabriksmonterade och har kopplingarna mellan dem gjorda. Det finns ett enkelt gränssnitt åt slutanvändaren för att koppla matningen och styrutrustningen.

6 6 STEC Roofmaster - Teknisk katalog ÖVERSIKTSDIAGRAM OCH PRESTANDATABELLER ROOFMASTER STEC Statiskt tryck (Pa) STEC-1 STEC-2 STEC-3 STEC-4 STEC-5 STEC-6 STEC m 3 /h ,5 1 1,5 2 2,5 3 3,5 4 Luftflöde m 3 /s MAX LUFTFLÖDE I m 3 /s SOM FUNKTION AV STATISKT TRYCK Storlek Tryck (Pa) STEC-1 0,231 0,214 0,195 0,17 0,137 0,067 STEC-2 0,495 0,453 0,406 0,35 0,283 0,191 STEC-3 0,791 0,74 0,68 0,612 0,53 0,427 0,26 STEC-4 1,308 1,271 1,231 1,19 1,144 1,095 1,042 0,984 0,921 0,854 0,781 0,701 0,608 STEC-5 1,903 1,862 1,819 1,776 1,73 1,682 1,631 1,576 1,518 1,455 1,385 1,31 1,229 1,141 1,047 0,945 0,827 STEC-6 2,942 2,879 2,81 2,737 2,66 2,576 2,486 2,389 2,284 2,171 2,05 1,92 1,78 1,628 1,457 1,241 STEC-7 4,26 4,19 4,109 4,028 3,945 3,864 3,78 3,69 3,6 3,503 3,4 3,288 3,167 3,035 2,89 2,73 2,556 2,37 2,164 1,919 Luftflöde m 3 /s MAX LUFTFLÖDE I m 3 /h SOM FUNKTION AV STATISKT TRYCK Storlek Tryck (Pa) STEC STEC STEC STEC STEC STEC STEC Luftflöde m 3 /h

7 Roofmaster - Teknisk katalog STEC 7 FLÄKTDIAGRAM - BESKRIVNING OCH DEFINITIONER BETECKNINGAR v Δp s (Pa) r/min w u z A y 50 q v (m³/h) 55 db(a) 60 51% x 50 z B u q v Luftflöde m 3 /s, m 3 /h v Dp s Fläktens statiska tryck Pa w Fläktens maxvarvtal r/min x h Total verkningsgrad vid maxvarvtal % y L wa Total A-vägd ljudeffektnivå till omgivning db(a) L Wokt Ljudeffektnivå per oktavband (utan A-vägning) db K okt Korrigering vid uppdelning till olika oktavband db ΔL Distansdämpning (givna värden) gäller vid idealfall i en halvklotsformad ljudutbredning) db z Gräns för oktavbandskorrigering A, B q nom Nominellt luftflöde (m³/s) Se Exempel på denna sida 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 q v (m 3 /s) u LJUDDATA Den totala A-vägda ljudeffektnivån till omgivningen, L wa, kan avläsas ur fläktdiagrammet. Korrigeringskoefficienterna K okt per oktavband kan avläsas i tabellen under fläktkurvan. Ljudeffektnivån per oktavband till kanalen eller omgivningen (utan A-vägning) kan fås genom följande formel: L woct = L wa + K oct LJUDTRYCKSNIVÅ OCH DISTANSDÄMPNING Avstånd L (m) Dämpning L (db) Den totala ljudtrycksnivån till omgivningen på olika avstånd kan uppskattas med hjälp av följande formel: L pa = L wa L EXEMPEL Ljudtrycksnivå L pa på 10 m avstånd: Arbetspunkt 0,4 m 3 /s / 200 Pa L wa = 61 db(a) enligt fläktdiagram L pa vid 10 m: 61 db(a) 28 db(a) = 33 db(a) Arbetspunkt och L wa visas i fläktdiagrammet och tabell ovan. SYMBOLER SOM ANVÄNDS: Fläktkod = fläkttyp och storlek Kapacitetszon vänster - A hänvisar till området till vänster om system kurvan, märkt med A. A - B hänvisar till området mellan systemkurvorna märkta A och B. B - höger hänvisar till området till höger om systemkurvan, märkt B. Min r/min = minimum fläkthastighet där ljudeffektnivåns korrigering K okt kan tillämpas Max r/min = maximum fläkthastighet där ljudeffektnivåns korrigering K okt kan tillämpas Korrigering = Ljudeffektnivåns korrigering K okt för oktavbanden 63 till 8000 Hz. FLÄKTDATA Fläktdatan som presenteras är en kombination av fläkt, motor och styrelektronik. För nominellt luftflöde, se olika storlekar. Fläktdatan presenteras med densiteten 1,2 kg/m 3 och testat i enlighet med ISO 5801 och ISO

8 8 STEC Roofmaster - Teknisk katalog TEKNISKA DATA - STEC-1 FLÄKTDATA q v (m³/h) r/min A % Δp s (Pa) B db(a) ,05 0,1 0,15 0,2 0,25 q v (m 3 /s) Nominellt luftflöde i enlighet med Förordning 1253/2014 är m³/s. Fläkten är klassad som NRVU-UVU. LJUDDATA Fläktkod Kapacitetszoner Korrektion K okt (db) i oktavband, centerfrekven (Hz) Ljudväg Min r/min Max r/min Vänster Höger STEC-1 Vänster A Omgivning Vänster A Omgivning Vänster A Inlopp, kanal Vänster A Inlopp, kanal STEC-1 A B Omgivning A B Omgivning A B Inlopp, kanal A B Inlopp, kanal STEC-1 B Höger Omgivning B Höger Omgivning B Höger Inlopp, kanal B Höger Inlopp, kanal För information om hur man beräknar ljuddata, ljudtrycksnivå och distansdämpning, se sidan 7.

9 Roofmaster - Teknisk katalog STEC 9 TEKNISKA DATA - STEC-1 MÅTT OCH VIKT Ø Vikt: 20 kg Fri utloppsarea: 0,059 m 2 Monteringsram (inkluderad). PRODUKTKOD Takfläkt Storlek (a) STEC-1-10b-c-0-1 FLÄKT- OCH MOTORDATA Fläktkod Nom. effekt kw Matningsspänning Max varvtal r/min Min varvtal r/min Nom. ström A STEC ~230VAC 50 Hz Motortyp (bbb) 1 = 1-fasmotor Isolering (bbb) 0 = isolerad version Tillbehörspaket (bbb) 0 = basic 1 = inkl. säkerhetsbrytare, monterad 2 = inkl. säkerhetsbrytare och EC-styrenhet, monterad 3 = inkl. tryckregulator, monterad 4 = inkl. säkerhetsbrytare och tryckregulator, monterad Material (c) 1 = lackerad galvaniserad stålplåt, svart 2 = Al/Zn belagd stålplåt Konstruktion (d) 0 = standard TILLBEHÖR Takgenomföring BOGA-01-1-c-2 Termostat med sensor STYZ Styrur STYZ Potentiometer (EC) STYZ Lackering STEZ-60-b-c-11 KOPPLINGSSCHEMAN A STEC c-0-1 (Paket 0 & 1) B STEC c-0-1 (Paket 2) C STEC c-0-1 (Paket 3 & 4) Se motsvarande kopplingsscheman på sidorna Generation (e)

10 10 STEC Roofmaster - Teknisk katalog TEKNISKA DATA - STEC-2 FLÄKTDATA q v (m³/h) r/min 40 A % Δp s (Pa) B db(a) ,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 q v (m 3 /s) Nominellt luftflöde i enlighet med Förordning 1253/2014 är m 3 /s. Fläkten är klassad som NRVU-UVU. LJUDDATA Fläktkod Kapacitetszoner Korrektion K okt (db) i oktavband, centerfrekven (Hz) Ljudväg Min r/min Max r/min Vänster Höger STEC-2 Vänster A Omgivning Vänster A Omgivning Vänster A Inlopp, kanal Vänster A Inlopp, kanal STEC-2 A B Omgivning A B Omgivning A B Inlopp, kanal A B Inlopp, kanal STEC-2 B Höger Omgivning B Höger Omgivning B Höger Inlopp, kanal B Höger Inlopp, kanal För information om hur man beräknar ljuddata, ljudtrycksnivå och distansdämpning, se sidan 7.

11 Roofmaster - Teknisk katalog STEC 11 TEKNISKA DATA - STEC-2 MÅTT OCH VIKT Ø Vikt: 23 kg Fri utloppsarea: 0,059 m 2 Monteringsram (inkluderad). PRODUKTKOD Takfläkt Storlek (a) STEC-2-10b-c-0-1 FLÄKT- OCH MOTORDATA Fläktkod Nom. effekt kw Matningsspänning Max varvtal r/min Min varvtal r/min Nom. ström A STEC ~230VAC 50 Hz Motortyp (bbb) 1 = 1-fasmotor Isolering (bbb) 0 = isolerad version Tillbehörspaket (bbb) 0 = basic 1 = inkl. säkerhetsbrytare, monterad 2 = inkl. säkerhetsbrytare och EC-styrenhet, monterad 3 = inkl. tryckregulator, monterad 4 = inkl. säkerhetsbrytare och tryckregulator, monterad Material (c) 1 = lackerad galvaniserad stålplåt, svart 2 = Al/Zn belagd stålplåt Konstruktion (d) 0 = standard TILLBEHÖR Takgenomföring BOGA-02-1-c-2 Termostat med sensor STYZ Styrur STYZ Potentiometer (EC) STYZ Lackering STEZ-60-b-c-12 KOPPLINGSSCHEMAN A STEC c-0-1 (Paket 0 & 1) B STEC c-0-1 (Paket 2) C STEC c-0-1 (Paket 3 & 4) Se motsvarande kopplingsscheman på sidorna Generation (e)

12 12 STEC Roofmaster - Teknisk katalog TEKNISKA DATA - STEC-3 FLÄKTDATA q v (m³/h) r/min A % Δp s (Pa) B db(a) ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 q v (m 3 /s) Nominellt luftflöde i enlighet med Förordning 1253/2014 är 0.73 m³/s. Fläkten är klassad som NRVU-UVU. LJUDDATA Fläktkod Kapacitetszoner Korrektion K okt (db) i oktavband, centerfrekven (Hz) Ljudväg Min r/min Max r/min Vänster Höger STEC-3 Vänster A Omgivning Vänster A Omgivning Vänster A Inlopp, kanal Vänster A Inlopp, kanal STEC-3 A B Omgivning A B Omgivning A B Inlopp, kanal A B Inlopp, kanal STEC-3 B Höger Omgivning B Höger Omgivning B Höger Inlopp, kanal B Höger Inlopp, kanal För information om hur man beräknar ljuddata, ljudtrycksnivå och distansdämpning, se sidan 7.

13 Roofmaster - Teknisk katalog STEC 13 TEKNISKA DATA - STEC-3 MÅTT OCH VIKT Ø Vikt: 30 kg Fri utloppsarea: m 2 Monteringsram (inkluderad). PRODUKTKOD Takfläkt Storlek (a) STEC-3-10b-c-0-1 FLÄKT- OCH MOTORDATA Fläktkod Nom. effekt kw Matningsspänning Max varvtal r/min Min varvtal r/min Nom. ström A STEC ~230VAC 50 Hz Motortyp (bbb) 1 = 1-fasmotor Isolering (bbb) 0 = isolerad version Tillbehörspaket (bbb) 0 = basic 1 = inkl. säkerhetsbrytare, monterad 2 = inkl. säkerhetsbrytare och EC-styrenhet, monterad 3 = inkl. tryckregulator, monterad 4 = inkl. säkerhetsbrytare och tryckregulator, monterad Material (c) 1 = lackerad galvaniserad stålplåt, svart 2 = Al/Zn belagd stålplåt Konstruktion (d) 0 = standard TILLBEHÖR Takgenomföring BOGA-03-1-c-2 Termostat med sensor STYZ Styrur STYZ Potentiometer (EC) STYZ Lackering STEZ-60-b-c-13 KOPPLINGSSCHEMAN A STEC c-0-1 (Paket 0 & 1) B STEC c-0-1 (Paket 2) C STEC c-0-1 (Paket 3 & 4) Se motsvarande kopplingsscheman på sidorna Generation (e)

14 14 STEC Roofmaster - Teknisk katalog TEKNISKA DATA - STEC-4 FLÄKTDATA q v (m³/h) r/min A 58 59% Δp s (Pa) B db(a) ,2 0,4 0,6 0,8 1 1,2 1,4 q v (m 3 /s) Nominellt luftflöde i enlighet med Förordning 1253/2014 är m³/s. Fläkten är klassad som NRVU-UVU. LJUDDATA Fläktkod Kapacitetszoner Korrektion K okt (db) i oktavband, centerfrekven (Hz) Ljudväg Min r/min Max r/min Vänster Höger STEC-4 Vänster A Omgivning Vänster A Omgivning Vänster A Inlopp, kanal Vänster A Inlopp, kanal STEC-4 A B Omgivning A B Omgivning A B Inlopp, kanal A B Inlopp, kanal STEC-4 B Höger Omgivning B Höger Omgivning B Höger Inlopp, kanal B Höger Inlopp, kanal För information om hur man beräknar ljuddata, ljudtrycksnivå och distansdämpning, se sidan 7.

15 Roofmaster - Teknisk katalog STEC 15 TEKNISKA DATA - STEC-4 MÅTT OCH VIKT Ø Vikt: 47 kg Fri utloppsarea: m 2 Monteringsram (inkluderad). PRODUKTKOD Takfläkt Storlek (a) STEC-4-10b-c-0-1 FLÄKT- OCH MOTORDATA Fläktkod Nom. effekt kw Matningsspänning Max varvtal r/min Min varvtal r/min Nom. ström A STEC ~230VAC 50 Hz Motortyp (bbb) 1 = 1-fasmotor Isolering (bbb) 0 = isolerad version Tillbehörspaket (bbb) 0 = basic 1 = inkl. säkerhetsbrytare, monterad 2 = inkl. säkerhetsbrytare och EC-styrenhet, monterad 3 = inkl. tryckregulator, monterad 4 = inkl. säkerhetsbrytare och tryckregulator, monterad Material (c) 1 = lackerad galvaniserad stålplåt, svart 2 = Al/Zn belagd stålplåt Konstruktion (d) 0 = standard TILLBEHÖR Takgenomföring BOGA-04-1-c-2 Termostat med sensor STYZ Styrur STYZ Potentiometer (EC) STYZ Lackering STEZ-60-b-c-14 KOPPLINGSSCHEMAN A STEC c-0-1 (Paket 0 & 1) B STEC c-0-1 (Paket 2) C STEC c-0-1 (Paket 3 & 4) Se motsvarande kopplingsscheman på sidorna Generation (e)

16 16 STEC Roofmaster - Teknisk katalog TEKNISKA DATA - STEC-5 FLÄKTDATA q v (m³/h) r/min 60 A 63 Δp s (Pa) % B db(a) LJUDDATA 0 0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8 2 q v (m 3 /s) Nominellt luftflöde i enlighet med Förordning 1253/2014 är m³/s. Fläkten är klassad som NRVU-UVU. Fläktkod Kapacitetszoner Korrektion K okt (db) i oktavband, centerfrekven (Hz) Ljudväg Min r/min Max r/min Vänster Höger STEC-5 Vänster A Omgivning Vänster A Omgivning Vänster A Omgivning Vänster A Inlopp, kanal Vänster A Inlopp, kanal Vänster A Inlopp, kanal STEC-5 A B Omgivning A B Omgivning A B Omgivning A B Inlopp, kanal A B Inlopp, kanal A B Inlopp, kanal STEC-5 B Höger Omgivning B Höger Omgivning B Höger Omgivning B Höger Inlopp, kanal B Höger Inlopp, kanal B Höger Inlopp, kanal För information om hur man beräknar ljuddata, ljudtrycksnivå och distansdämpning, se sidan 7.

17 Roofmaster - Teknisk katalog STEC 17 TEKNISKA DATA - STEC-5 MÅTT OCH VIKT Ø Vikt: 57 kg Fri utloppsarea: m 2 Monteringsram (inkluderad). PRODUKTKOD Takfläkt Storlek (a) STEC-5-30b-c-0-1 FLÄKT- OCH MOTORDATA Fläktkod Nom. effekt kw Matningsspänning Max varvtal r/min Min varvtal r/min Nom. ström A STEC ~400VAC 50 Hz Motortyp (bbb) 3 = 3-fasmotor Isolering (bbb) 0 = isolerad version Tillbehörspaket (bbb) 0 = basic 1 = inkl. säkerhetsbrytare, monterad 2 = inkl. säkerhetsbrytare och EC-styrenhet, monterad 3 = inkl. tryckregulator, monterad 4 = inkl. säkerhetsbrytare och tryckregulator, monterad Material (c) 1 = lackerad galvaniserad stålplåt, svart 2 = Al/Zn belagd stålplåt Konstruktion (d) 0 = standard TILLBEHÖR Takgenomföring BOGA-05-1-c-2 Termostat med sensor STYZ Styrur STYZ Potentiometer (EC) STYZ Lackering STEZ-60-b-c-15 KOPPLINGSSCHEMAN A STEC c-0-1 (Paket 0 & 1) B STEC c-0-1 (Paket 2) C STEC c-0-1 (Paket 3 & 4) Se motsvarande kopplingsscheman på sidorna Generation (e)

18 18 STEC Roofmaster - Teknisk katalog TEKNISKA DATA - STEC-6 FLÄKTDATA q v (m³/h) r/min 60 A % Δp s (Pa) B db(a) 0 0 0,5 1 1,5 2 2,5 3 q v (m 3 /s) Nominellt luftflöde i enlighet med Förordning 1253/2014 är 2.66 m³/s. Fläkten är klassad som NRVU-UVU. LJUDDATA Fläktkod Kapacitetszoner Korrektion K okt (db) i oktavband, centerfrekven (Hz) Ljudväg Min r/min Max r/min Vänster Höger STEC-6 Vänster A Omgivning Vänster A Omgivning Vänster A Inlopp, kanal Vänster A Inlopp, kanal STEC-6 A B Omgivning A B Omgivning A B Inlopp, kanal A B Inlopp, kanal STEC-6 B Höger Omgivning B Höger Omgivning B Höger Inlopp, kanal B Höger Inlopp, kanal För information om hur man beräknar ljuddata, ljudtrycksnivå och distansdämpning, se sidan 7.

19 Roofmaster - Teknisk katalog STEC 19 TEKNISKA DATA - STEC-6 MÅTT OCH VIKT Ø Vikt: 98 kg Fri utloppsarea: m 2 Monteringsram (inkluderad). PRODUKTKOD Takfläkt Storlek (a) STEC-6-30b-c-0-1 FLÄKT- OCH MOTORDATA Fläktkod Nom. effekt kw Matningsspänning Max varvtal r/min Min varvtal r/min Nom. ström A STEC ~400VAC 50 Hz Motortyp (bbb) 3 = 3-fasmotor Isolering (bbb) 0 = isolerad version Tillbehörspaket (bbb) 0 = basic 1 = inkl. säkerhetsbrytare, monterad 2 = inkl. säkerhetsbrytare och EC-styrenhet, monterad 3 = inkl. tryckregulator, monterad 4 = inkl. säkerhetsbrytare och tryckregulator, monterad Material (c) 1 = lackerad galvaniserad stålplåt, svart 2 = Al/Zn belagd stålplåt Konstruktion (d) 0 = standard TILLBEHÖR Takgenomföring BOGA-06-1-c-2 Termostat med sensor STYZ Styrur STYZ Potentiometer (EC) STYZ Lackering STEZ-60-b-c-16 KOPPLINGSSCHEMAN A STEC c-0-1 (Paket 0 & 1) B STEC c-0-1 (Paket 2) C STEC c-0-1 (Paket 3 & 4) Se motsvarande kopplingsscheman på sidorna Generation (e)

20 20 STEC Roofmaster - Teknisk katalog TEKNISKA DATA - STEC-7 FLÄKTDATA q v (m³/h) r/min 60 A 65 66% Δp s (Pa) B db(a) 0 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 q v (m 3 /s) Nominellt luftflöde i enlighet med Förordning 1253/2014 är m³/s. Fläkten är klassad som NRVU-UVU. LJUDDATA Fläktkod Kapacitetszoner Korrektion K okt (db) i oktavband, centerfrekven (Hz) Ljudväg Min r/min Max r/min Vänster Höger STEC-7 Vänster A Omgivning Vänster A Omgivning Vänster A Inlopp, kanal Vänster A Inlopp, kanal STEC-7 A B Omgivning A B Omgivning A B Inlopp, kanal A B Inlopp, kanal STEC-7 B Höger Omgivning B Höger Omgivning B Höger Inlopp, kanal B Höger Inlopp, kanal För information om hur man beräknar ljuddata, ljudtrycksnivå och distansdämpning, se sidan 7.

21 Roofmaster - Teknisk katalog STEC 21 TEKNISKA DATA - STEC-7 MÅTT OCH VIKT Ø Vikt: 142 kg Fri utloppsarea: m 2 Monteringsram (inkluderad). PRODUKTKOD Takfläkt Storlek (a) STEC-7-30b-c-0-1 FLÄKT- OCH MOTORDATA Fläktkod Nom. effekt kw Matningsspänning Max varvtal r/min Min varvtal r/min Nom. ström A STEC ~400VAC 50 Hz Motortyp (bbb) 3 = 3-fasmotor Isolering (bbb) 0 = isolerad version Tillbehörspaket (bbb) 0 = basic 1 = inkl. säkerhetsbrytare, monterad 2 = inkl. säkerhetsbrytare och EC-styrenhet, monterad 3 = inkl. tryckregulator, monterad 4 = inkl. säkerhetsbrytare och tryckregulator, monterad Material (c) 1 = lackerad galvaniserad stålplåt, svart 2 = Al/Zn belagd stålplåt Konstruktion (d) 0 = standard TILLBEHÖR Takgenomföring BOGA-07-1-c-2 Termostat med sensor STYZ Styrur STYZ Potentiometer (EC) STYZ Lackering STEZ-60-b-c-17 KOPPLINGSSCHEMAN A STEC c-0-1 (Paket 0 & 1) B STEC c-0-1 (Paket 2) C STEC c-0-1 (Paket 3 & 4) Se motsvarande kopplingsscheman på sidorna Generation (e)

22 22 STEC Roofmaster - Teknisk katalog TILLBEHÖR SOM INGÅR I FLÄKTPAKETEN SAFE - SÄKERHETSBRYTARE Säkerhetsbrytaren har blivit testad i enlighet med IEC Den kan beställas och levereras som en del av takfläkten, kopplad till kabeln. Vänligen se beställningskoderna. Kabellängd cirka 1 m. EC-STYRENHET Med de två inbyggda potentiometrarna är det möjligt att bestämma enhastighets- eller tvåhastighetsdrift. Reläutgången ger alarm eller drift indikation som kan väljas med en DIP-switch. Hastigheten kan även styras med 0-10 V signal via DUC (Dataundercentral). EC-styrenheten kan beställas och levereras som en del av takfläkten, kopplad. Vänligen se beställningskoderna. Internt kablage görs på fabrik. Information för användaren finns tillgänglig i montering och skötsel katalogen. Modbus RTU-kommunikation med EC-motorn är fortfarande möjlig för storlekarna 3-7. TRYCKREGULATOR Tryckregulatorn används för att hålla ett konstant tryck i kanalsystemet. Den mäter kanaltrycket och styr fläktens hastighet för att hålla tryckets börvärde, som ställs in vid drifttagande. Det är även möjligt att bestämma två börvärden, ett för nattdrift och ett för dagdrift. Byte mellan dessa värden görs av en intern klocka. Ett alarmrelä finns också tillgängligt. Alarm ges om det är stor skillnad mellan börvärdet och det aktuella värdet. Tryckregulatorn blir läst och programmerad via Modbus RTU (RS485). Alla inställningar blir sparade vid händelse av strömavbrott. Tryckregulatorn monteras bakom luckan i fläktens gavel. Kanaltrycket kan kompenseras av utetemperaturen med att installera en temperatursensor till regulatorn. En separat sensor är levererad med regulatorn. Skorstenseffekten under kallt väder kan undvikas med denna funktion. Tryckregulatorn kan beställas och levereras som en del av takfläkten, kopplad. Vänligen se beställningskoderna.

23 Roofmaster - Teknisk katalog STEC 23 TILLBEHÖR SOM BESTÄLLS SEPARAT B E C A Storlek 7 F D G Storlek 1-6 BOGA - ISOLERAD TAKGENOMFÖRING EI30 BOGA består av en kanal i stålplåt som är internt isolerad med 50 mm mineralullsmatta. Isoleringen är förstärkt av perforerad metallplåt. Takgenomföringen har två kabeltätningar och ett inbyggt kabelrör med kapacitet för två kablar för elanslutning till takfläkten. Justerbara fästlinjaler är monterade på takgenomföringens ut sida som kan ställas in för att passa taklutningen. Det finns ett backspjäll i takgenomföringen. Takfläkten kan installeras på takföringen med hjälp av mon te rings - ramen som följer med som standard. Takgenomföringen tillverkas av aluminium-zinkbelagd stålplåt. BOGA - ISOLERAD TAKGENOMFÖRING EI120 BOGA består av en kanal i stålplåt som är internt isolerad med 60 mm mineralullsmatta. Den inre kanalen är tillverkad av stålplåt, materialtjockleken är 1,25 mm. Takgenomföringen har två kabeltätningar och ett inbyggt kabelrör med kapacitet för två kablar för elanslutning till takfläkten. Justerbara fästlinjaler är monterade på takgenomföringens utsida som kan ställas in för att passa taklutningen. Det finns ett backspjäll i takgenomföringen. Takfläkten kan installeras på takföringen med hjälp av mon te rings - ramen som följer med som standard. Takgenomföringen tillverkas av aluminium-zinkbelagd stålplåt. Takgenomföring, EI30 BOGA-aa-1-c-2 Takgenomföring, EI120 BOGA-aa-1-c-2 Storlek (aa) 01, 02, 03, 04, 05, 06, 07 Storlek (aa) 01, 02, 03, 04, 05, 06, 07 Backspjäll (b) 1 = med spjäll Backspjäll (b) 1 = med spjäll Höjd och isoleringsklass (c) 1 = 980 mm, EI30, 50 mm isolering 2 = 1230 mm, EI30, 50 mm isolering Höjd och isoleringsklass (c) 5 = 980 mm, EI120, 60 mm isolering 6= 1200 mm, EI120, 60 mm isolering Generation 2 Generation 2

24 24 STEC Roofmaster - Teknisk katalog TILLBEHÖR SOM BESTÄLLS SEPARAT BOGA MÅTT OCH VIKT EI30, 50 MM ISOLERING Modell A (c = 1) A (c = 2) B C D E F G W1 (kg) W2 (kg) BOGA-01-1-c BOGA-02-1-c BOGA-03-1-c BOGA-04-1-c BOGA-05-1-c BOGA-06-1-c BOGA-07-1-c ) ) Se separat illustration på storlek 7 W1 = Vikt i kg för A (c = 1) W2 = Vikt i kg för A (c = 2) EI120, 60 MM ISOLERING Modell A (c = 5) A (c = 6) B C D E F G W5 (kg) W6 (kg) BOGA-01-1-c BOGA-02-1-c BOGA-03-1-c BOGA-04-1-c BOGA-05-1-c BOGA-06-1-c BOGA-07-1-c ) ) Se separat illustration på storlek 7 W1 = Vikt i kg för A (c = 5) W2 = Vikt i kg för A (c = 6) LJUDDÄMPNING VID ANVÄNDNING AV BOGA EI30, L = 980 Modell Oktavband centerfrekvens (Hz) BOGA BOGA BOGA BOGA BOGA BOGA BOGA LJUDDÄMPNING VID ANVÄNDNING AV BOGA EI30, L = 1230 Modell Oktavband centerfrekvens (Hz) BOGA BOGA BOGA BOGA BOGA BOGA BOGA

25 Roofmaster - Teknisk katalog STEC 25 TILLBEHÖR SOM BESTÄLLS SEPARAT STYZ TERMOSTAT MED SENSOR Termostaten byter hastigheten vid önskad temperatur. I leveransen ingår termostaten med temperatur sensor och inkapsling IP55. Kopplingsscheman finns på sidorna Mer information finns i montering och skötsel katalogen. STYZ STYRUR Veckotimer. Leveransen inkluderar uret och inkapsling IP55. STYZ POTENTIOMETER Potentiometern används för att styra varvtalet på EC-motorn. Potentiometern som har tre steg, där steg 1 och 2 kan justeras, behöver en 10 VDC matning. TEKNISKA EGENSKAPER: Spänningsmatning: 10 VDC Utsignal: 0 10 VDC Resistans: 10 kω (ohm) IP-klass: IP54 (Fläkt Woods leverans) STEZ-60-b-c-dd - LACKERING Lackering Färg (b) 1 = svart RAL 9005 (utsida och insida) 3 = tegelröd RAL = grå RAL 7005 STEZ-60-b-c-dd STEZ d RAL 8004 tegelröd utsida STEZ d RAL 7005 grå utsida STEZ d RAL 8004 tegelröd utsida och insida STEZ d RAL 7005 grå utsida och insida STEZ d RAL 9005 svart utsida och insida Omfattning av lackeringen (c) 0 = utsida 1 = utsida och insida Utförande (dd) 1 = 60 µm Fläktstorlek (dd) 1, 2, 3, 4, 5, 6, 7

26 26 STEC Roofmaster - Teknisk katalog KOPPLINGSSCHEMA A (FÖR PAKET 0 & 1) STEC-1 och STEC-2

27 Roofmaster - Teknisk katalog STEC 27 KOPPLINGSSCHEMA A (FÖR PAKET 0 & 1) STEC-3 och STEC-4

28 28 STEC Roofmaster - Teknisk katalog KOPPLINGSSCHEMA A (FÖR PAKET 0 & 1) STEC-5, STEC-6 och STEC-7

29 Roofmaster - Teknisk katalog STEC 29 KOPPLINGSSCHEMA B (FÖR PAKET 2) STEC-1...STEC-7

30 30 STEC Roofmaster - Teknisk katalog KOPPLINGSSCHEMA C (FÖR PAKET 3 & 4) STEC-1...STEC-7

31 Roofmaster - Teknisk katalog STEC 31 PRODUKT- OCH TILLBEHÖRSKODER PRODUKTKOD Takfläkt STEC-a-bbb-c-d-1 TILLBEHÖR Takgenomföring EI30 eller EI120 BOGA-aa-b-c-d Fläktstorlek (a) 1, 2, 3, 4, 5, 6, 7 Storlek (aa) 01, 02, 03, 04, 05, 06, 07 Motortyp (bbb) 1 = 1-fas motor (storlekar 1-4) 3 = 3-fas motor (storlekar 5-7) Backspjäll (b) 1 = med spjäll Isolering (bbb) 0 = isolerad version Tillbehörspaket (bbb) 0 = basic 1 = inkl. säkerhetsbrytare, monterad 2 = inkl. säkerhetsbrytare och EC-styrenhet, monterad 3 = inkl. tryckregulator, monterad 4 = inkl. säkerhetsbrytare och tryckregulator, monterad Material (c) 1 = lackerad galvaniserad stålplåt, svart 2 = Al/Zn belagd stålplåt Konstruktion (d) 0 = standard Generation (e) Höjd och isoleringsklass (c) 1 = 980 mm, EI30, 50 mm isolering 2 = 1230 mm, EI30, 50 mm isolering 5 = 980 mm, EI120, 60 mm isolering 6 = 1200 mm, EI120, 60 mm isolering Generation (d) 2 Termostat med sensor Styrur Potentiometer Lackering Färg (b) 1 = svart RAL = tegelröd RAL = grå RAL 7005 STYZ STYZ STYZ STEZ-60-b-c-dd Omfattning av lackeringen 0 = utsida 1 = utsida och insida Utförande (dd) 1 = 60 µm Fläktstorlek (dd) 1, 2, 3, 4, 5, 6, 7

32 FWG-ROOFMASTER STEC-Teknisk katalog-se se CopyHöger 2017 Fläkt Woods Group WE BRING BETTER AIR TO LIFE ROOFMASTER STEC 9547SE Med mer än hundra års historik av innovation och utveckling är Fläkt Woods en global marknadsledare inom ventilationslösningar. och produkter. Vi är specialiserade på design och tillverkning av produkter och lösningar inom fläktar, luftbehandling, kanalsystem, flödeskontrol och luftdon/kylbafflar med fokus på inomhuskomfort och brandsäkerhet. Med närvaro i 65 länder och 15 säljkontor över hela Sverige så är vi i en unik position att vara en lokal leverantör och internationell partner i våra kunders projekt. Våra välkända varumäken, som RegAsorp, eq, eq Prime, JM Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent och CleanVent är uppskattade av kunder över hela världen för sin energieffektivitet och höga kvalitet. STEF» Besök för mer information eller kontakta ditt närmaste försäljningskontor. Luleå SkelVänstereå Umeå Sundsvall Falun Uppsala Västerås Stockholm Norr Stockholm Syd Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Malmö
