1 Air Comfort Air movement Roof fans ROOFMASTER STEC takfläktar» Teknisk katalog

2 Contents ROOFMASTER STEC Generellt...3 Kapacitetsdata - översiktsdiagram...4 Kapacitetsdata - luftflöde som funktion av statiskt tryck...4 Allmän beskrivning...5 Fläktdiagram beskrivning och definitioner...6 STEC STEC STEC STEC STEC Tillbehör Takgenomföring BOGA med isolering Säkerhetsbrytare SAFE Potentiometer STYZ d Tryckregulator STYZ Luftflödesmätning FLOW Luftflödesdisplay Centrimeter Kopplingsschemor STEC-1, STEC STEC-3, STEC-4, STEC Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

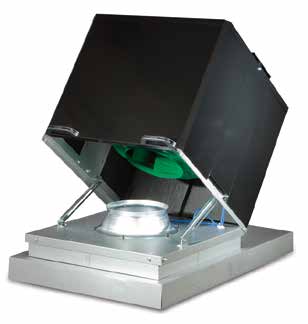

3 ROOFMASTER STEC Funktioner 5 storlekar Luftflöde upp till 1,7m³/s (6100 m³/h) EC-motor med integrerad varvtalsreglering Isolerat hölje Låg ljudnivå Hög effektivitet Uppfyller ErP 2015 Strömförsörjning 1x 230 V 50/60 Hz (storlek 1-2) 3x400 V 50Hz (storlek 3-5) Omgivningstemperatur -20 C +50 C (se respektive storlek) Storlekar STEC-1, -2, -3, -4, -5. Material och konstruktion Fläkthöljet är konstruerat av svart färdigmålad förzinkad stålplåt eller av stålplåt belagd med aluminium och zink. Ytbehandlingen uppfyller kraven enligt miljöklass C4 (SS-EN ISO ). Fläkten är invändigt ljudisolerad. Fläktens utblåsningsriktning är uppåt. Produktkod - STEC-a-bbb-c-d-e Tillbehör Fläkthjul Fläkthjulet är tillverkat i plast och har bakåtriktade skovlar (storlek1 och 2). Storlek 3-5 har ett bakåtriktat fläkthjul tillverkat av färdigmålad stål. BOGA Takgenomföring STYZ Potentiometer SAFE Säkerhetsbrytare Motor Storlekarna 1 och 2 har enfas EC-motor med integrerad varvtalsreglering. Storlekarna 3-5 har högeffektiv trefas PM-motor med integrerad varvtalsregulator på fläktens insida. Installation FLOW Luftflödesmätning STYZ Tryckregulator Centrimeter Luftflödesdisplay Takfläkten kan monteras direkt på en BOGA takgenomföring eller med en monteringsram FLOW på platsbyggd skorsten. Varvtalsreglering EC-motorn har integrerad varvtalsreglering. Varvtalet kan regleras med en reglersignal på 0 10 V. En eller två fasta varvtal kan ställas in i varvtalsregulatorn. Till skillnad från PM-motorer där både drift- och larmindikationer finns tillgängliga, bör man i EC-motorer välja antingen eller. PM-motorerna kan regleras med en integrerad varvtalsregulator. Det finns separata bruksanvisningar för olika reglersystem och behovsstyrd ventilation. Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

4 Kapacitetsdata ROOFMASTER STEC STEC Statiskt tryck (Pa) STEC-3 STEC STEC-1 STEC Luftflöde 6500 m 3 /h 1.8 m 3 /s Luftflöde m 3 /h som funktion av statiskt tryck Statiskt tryck (Pa) STEC storlek STEC STEC STEC STEC STEC Luftflöde m 3 /h Luftflöde m 3 /s som funktion av statiskt tryck Statiskt tryck (Pa) STEC storlek STEC-1 0,254 0,235 0,213 0,189 0,161 0,125 0,069 STEC-2 0,572 0,519 0,482 0,444 0,392 0,309 0,182 STEC-3 0,875 0,841 0,804 0,766 0,726 0,682 0,633 0,577 0,51 0,422 STEC-4 1,177 1,136 1,093 1,046 0,996 0,945 0,887 0,824 0,75 0,664 0,55 STEC-5 1,754 1,714 1,674 1,632 1,587 1,542 1,493 1,442 1,39 1,334 1,272 1,135 0,96 Luftflöde m 3 /s Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

5 Allmän beskrivning Användningsområden STEC takfläktar används som frånluftsfläktar i komfortsystem som kräver låg energiförbrukning, låg bullernivå och behovsstyrd ventilation. De kan även användas inom industrin där luften är något oljig eller förorenad. STEC uppfyller de nya reglerna för takfläktar. Tyst gång Fläkthöljets insida och motorutrymmets sidoplåtar är ljudisolerade. Själva fläkten har mycket låga ljudvärden. Drifttillslaget kan justeras med hjälp av en varvtalsregulator till optimala ljudnivåer. Enkel installation och service Luftflödesmätning STEC kan utrustas med en luftflödesmätare för smidig och exakt mätning av luftflödet. (OBS! Denna ska alltid beställas tillsammans med fläkten och levereras inte separat.) På Centrimeterns display visas det verkliga luftflödet direkt från fläkten och signalen på 0 10 V kan skickas till valfri styrenhet. Material och konstruktion Fläkthöljet är tillverkat av svart färdigmålad förzinkad stålplåt eller av stålplåt belagd med aluminium och zink. STEC kan användas i industriområden eller nära havet eftersom ytbehandlingen uppfyller kraven enligt miljöklass C4 (SS-EN ISO ). Fläktens insida är ljudisolerad. Fläktens utblåsriktning är uppåt. Motor och fläkthjul Storlekarna 1 och 2 har enfas EC-motor med integrerad varvtalsreglering, IP54. Storlerarna 3-5 har högeffektiv trefas PM-motor med integrerad varvtalsregulator på fläktens insida. Motorn är placerad utanför luftflödet och klarar av en lufttemperatur på max. +50 C. Behovsstyrd ventilation Behovet av ventilation varierar i regel kraftigt över dygnet och årstiden. Enligt nya lagregleringsutkast för takfläktar krävs en varvtalsregulator för alla takfläktar. STEC takfläktar har en integrerad varvtalsregulator som standard. Motorvarvtalet kan regleras för att optimera energi för brukningen och ljudnivåerna. En separat tryckregulator och olika givare kan användas tillsammans med STEC-fläkten. Det finns ett separat dokument som beskriver olika styralternativ. STEC takfläktar kan monteras med hjälp av olika takgenomföringar eller med monteringsram FLOW direkt på platsbyggd skorsten. Den är utrustad med öppnande gångjärn som standard. Fläkthjulet och kanalen kan rengöras mycket enkelt vid behov. Taket kan demonteras vid underhållsarbete på motorn. Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

6 Fläktdiagram beskrivning och definitioner Symboler ❷ ❹ ❸ Specifikationstext Högeffektiv takfläkt med specialformade fläktskovlar och en roterande diffuser. Permanentmagnetmotorn levereras med en integrerad (eller separat) färdigmonterad varvtalsregulator. Storlekarna 1 och 2 har en EC-motor med integrerad varvtalsregulator och fläkthjulet är tillverkat i plast. Fläkten kan regleras med en reglersignal på 0-10 V eller genom att ställa in en eller två steglöst ställbara fasta varvtals värden. Fläkthöljet och motorrummet är ljudisolerade. Fläktens ytterhölje är tillverkat i antingen svart färdigmålad förzinkad stålplåt eller Al/Zn-belagd stålplåt. Miljöklassen är C4. Fläktens utblåsningsriktning är uppåt. Fläkten är monterad på bottenplattan med gångjärn och kan enkelt öppnas vid underhåll. Kapacitetsmätningen har utförts i enlighet med ISO 5801:2007 och ljudeffektnivån mot omgivningen har uppmätts enligt ISO 3741:1999. Kraven har angivits enligt DIN toleransklass 1. ❶ Tillbehör Takgenomföring BOGA Säkerhetsbrytare SAFE Potentiometer STYZ Tryckregulator STYZ Luftflödesmätning FLOW Luftflödesdisplay CENTRIMETER Q v Luftflöde m 3 /s Δp s Statisk tryckökning Pa η Total verkningsgrad (fläkthjul, motor och varvtalsregulator) vid max. varvtal L wa Total A-vägd ljudeffektnivå till omgivning db(a) L woct Ljudeffektnivå per oktavband db (utan A-vägning) K oct Korrektionsfaktor vid uppdelning till db olika oktavband ΔL Distansdämpning (givna värden) db gäller vid idealfall i en halvklotsformad ljudutbredning) Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

7 STEC-1 Ljuddata Den totala A-vägda ljudeffektnivån till omgivning, L wa, kan avläsas ur fläktdiagrammet. Korrektionsfaktorerna per oktavband kan avläsas i nedanstående tabell. Ljudeffektnivån per oktavband till kanalen eller omgivningen (utan A-vägning) kan fås genom nedanstående formel: Lwoct = L wa + Koct Ljudtrycksnivå och distansdämpning Avstånd L (m) Dämpning L (db) Den totala ljudtrycksnivån i förhållande till omgivningen på olika avstånd kan uppskattas med hjälp av följande formel: LpA = L wa - L Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Ljudväg Min r/min Max r/min Omgivning Omgivning Till inloppskanalen TTill inloppskanalen Motordata Matningsspänning Effekt kw Max ström A Motorns märkdata vid 50 Hz Varvtal r/min Fläktvarvtal r/min Fläktkod Temperaturområde C Isolering STEC-1 1x VAC 50/60 Hz 0,082 0, B Inre TOP IPklass Motorskydd Produktkod Mått Takfläkt STEC c- 1-0 Storlek bbb 1= enfas bbb Serienummer c 1 = färdigmålad förzinkad stålplåt, svart 2 = Stålplåt belagd med aluminium och zink Vikt 24 kg d 1 = isolerad Takgenomföring BOGA-01-b-1-1 Utetemperaturgivare STYZ Generation Luftflödesmätning Säkerhetsbrytare FLOW-1-b-0 SAFE-1-b-0 Styrur Potentiometer (EC) STYZ STYZ Säkerhetsbrytare (EC) SAFE Centrimeter GTLZ-86-bb-c-0 Tryckregulator STYZ Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

8 STEC-2 Ljuddata Den totala A-vägda ljudeffektnivån till omgivning, L wa, kan avläsas ur fläktdiagrammet. Korrektionsfaktorerna per oktavband kan avläsas i nedanstående tabell. Ljudeffektnivån per oktavband till kanalen eller omgivningen (utan A-vägning) kan fås genom nedanstående formel: Lwoct = L wa + Koct Ljudtrycksnivå och distansdämpning Avstånd L (m) Dämpning L (db) Den totala ljudtrycksnivån i förhållande till omgivningen på olika avstånd kan uppskattas med hjälp av följande formel: LpA = L wa - L Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Ljudväg Min r/min Max r/min Omgivning Omgivning Till inloppskanalen TTill inloppskanalen Motordata Matningsspänning Effekt kw Motorns märkdata vid 50 Hz Max ström A Varvtal r/min Fläktvarvtal r/min Fläktkod Temperaturområde C Isolering IPklass Motorskydd STEC-2 1x VAC 50/60 Hz 0,15 1, B Inre TOP Produktkod Mått Takfläkt STEC c- 1-0 Storlek bbb 1= enfas bbb Serienummer c 1 = färdigmålad förzinkad stålplåt, svart 2 = Stålplåt belagd med aluminium och zink Vikt 24 kg d 1 = isolerad Takgenomföring BOGA-01-b-1-1 Utetemperaturgivare STYZ Generation Luftflödesmätning Säkerhetsbrytare FLOW-1-b-0 SAFE-1-b-0 Styrur Potentiometer (EC) STYZ STYZ Säkerhetsbrytare (EC) SAFE Centrimeter GTLZ-86-bb-c-0 Tryckregulator STYZ Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

9 STEC-3 Ljuddata Den totala A-vägda ljudeffektnivån till omgivning, L wa, kan avläsas ur fläktdiagrammet. Korrektionsfaktorerna per oktavband kan avläsas i nedanstående tabell. Ljudeffektnivån per oktavband till kanalen eller omgivningen (utan A-vägning) kan fås genom nedanstående formel: Lwoct = L wa + Koct Ljudtrycksnivå och distansdämpning Avstånd L (m) Dämpning L (db) Den totala ljudtrycksnivån i förhållande till omgivningen på olika avstånd kan uppskattas med hjälp av följande formel: LpA = L wa - L Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Ljudväg Min r/min Max r/min Omgivning Omgivning Till inloppskanalen , TTill inloppskanalen Motordata Fläktkod Matningsspänning Motorns märkdata vid 50 Hz Effekt kw Max ström A Varvtal r/min Max frekvens Hz STEC-3 3 x 400 V, 50 Hz 0,63 1, ,5 Produktkod Mått Takfläkt STEC c- 1-0 Storlek bbb 1= enfas bbb Serienummer c 1 = färdigmålad förzinkad stålplåt, svart 2 = Stålplåt belagd med aluminium och zink Vikt 40 kg d 1 = isolerad Takgenomföring Takgenomföring 1) BOGA-03-b-1-1 BOGA-03-b-3-1 Utetemperaturgivare Styrur STYZ STYZ Generation Luftflödesmätning Säkerhetsbrytare FLOW-3-b-0 SAFE-1-b-0 Potentiometer (EC) Centrimeter STYZ GTLZ-86-bb-c-0 Säkerhetsbrytare (EC) Tryckregulator SAFE STYZ ) BOGA version c = 3 kan endast användas om takfläkten är försedd med FLOW. Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

10 STEC-4 Ljuddata Den totala A-vägda ljudeffektnivån till omgivning, L wa, kan avläsas ur fläktdiagrammet. Korrektionsfaktorerna per oktavband kan avläsas i nedanstående tabell. Ljudeffektnivån per oktavband till kanalen eller omgivningen (utan A-vägning) kan fås genom nedanstående formel: Lwoct = L wa + Koct Ljudtrycksnivå och distansdämpning Avstånd L (m) Dämpning L (db) Den totala ljudtrycksnivån i förhållande till omgivningen på olika avstånd kan uppskattas med hjälp av följande formel: LpA = L wa - L Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Ljudväg Min r/min Max r/min Omgivning Omgivning Till inloppskanalen TTill inloppskanalen Motordata Fläktkod Matningsspänning Motorns märkdata vid 50 Hz Effekt kw Max ström A Varvtal r/min Max frekvens Hz STEC-4 3 x 400 V, 50 Hz 0,63 1, Produktkod Mått Takfläkt STEC c- 1-0 Storlek bbb 1= enfas bbb Serienummer c 1 = färdigmålad förzinkad stålplåt, svart 2 = Stålplåt belagd med aluminium och zink Vikt 50 kg d 1 = isolerad Takgenomföring BOGA-04-b-1-1 Utetemperaturgivare STYZ Generation Luftflödesmätning Säkerhetsbrytare FLOW-4-b-0 SAFE-1-b-0 Styrur Potentiometer (EC) STYZ STYZ Säkerhetsbrytare (EC) SAFE Centrimeter GTLZ-86-bb-c-0 Tryckregulator STYZ Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

11 STEC-5 Ljuddata Den totala A-vägda ljudeffektnivån till omgivning, L wa, kan avläsas ur fläktdiagrammet. Korrektionsfaktorerna per oktavband kan avläsas i nedanstående tabell. Ljudeffektnivån per oktavband till kanalen eller omgivningen (utan A-vägning) kan fås genom nedanstående formel: Lwoct = L wa + Koct Ljudtrycksnivå och distansdämpning Avstånd L (m) Dämpning L (db) Den totala ljudtrycksnivån i förhållande till omgivningen på olika avstånd kan uppskattas med hjälp av följande formel: LpA = L wa - L Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Ljudväg Min r/min Max r/min Omgivning Omgivning Till inloppskanalen TTill inloppskanalen Motordata Fläktkod Matningsspänning Motorns märkdata vid 50 Hz Effekt kw Max ström A Varvtal r/min Max frekvens Hz STEC-5 3 x 400 V, 50 Hz 1,3 2, ,5 Produktkod Mått Takfläkt STEC c- 1-0 Storlek bbb 1= enfas bbb Serienummer c 1 = färdigmålad förzinkad stålplåt, svart 2 = Stålplåt belagd med aluminium och zink Vikt 62 kg d 1 = isolerad Takgenomföring BOGA-05-b-1-1 Utetemperaturgivare STYZ Generation Luftflödesmätning Säkerhetsbrytare FLOW-5-b-0 SAFE-1-b-0 Styrur Potentiometer (EC) STYZ STYZ Säkerhetsbrytare (EC) SAFE Centrimeter GTLZ-86-bb-c-0 Tryckregulator STYZ Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

12 Tillbehör BOGA isolerad takgenomföring BOGA som finns i 6 olika modeller består av en kanal i stålplåt som är isolerad på insidan med mineralullsmatta. Isoleringen är förstärkt med perforerad metallplåt. Takgenomföringen har två kabeltätningar och ett inbyggt kabelrör med kapacitet för två kablar för elanslutning till takfläkten. Vridbara fästlinjaler kan ställas in för att passa tak lutningen, och dessa är monterade på genomföringens utsida. Takfläkten monteras med hjälp av fyra skruvar genom hålen i bottenplattans sidor. BOGA tillverkas i aluminium och förzinkad stålplåt. Backspjället är tillverkat i aluminium. BOGA-versionerna c=3 och c=8 används endast om takfläkten är utrustad med FLOW. Takgenomföring BOGA - (a)aa - b - c - 1 Storlek (005, 01, 02, 03, 04, 05, 06, 07) Backspjäll 1 = med spjäll 2 = utan spjäll Modell 1= 980 mm, EI30, 50 mm isolering 3 = 980 mm, EI30, 50 mm isolering (med FLOW eller STEZ-03) 2 = 1250 mm, EI30, 50 mm isolering 8 = 1250 mm, EI30, 50 mm isolering (med FLOW eller STEZ-03) 4 = 1250 mm, EI60, 100 mm isolering 6 = 1250 mm, EI120, 150 mm isolering Generation Mått och vikt EI30, 50 mm isolering Modell A1 A2 B C D E F G W1 (kg) W2 (kg) BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c W1 = Vikt i kg för A1 W2 = Vikt i kg för A2 EI60, 100 mm isolering Modell A B C D E F G W (kg) BOGA-01-b BOGA-02-b BOGA-03-b BOGA-04-b BOGA-05-b BOGA-06-b BOGA-07-b EI120, 150 mm isolering Modell A B C D E F G W (kg) BOGA-01-b BOGA-02-b BOGA-03-b-6c BOGA-04-b BOGA-05-b BOGA-06-b BOGA-07-b Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

13 Tillbehör BOGA isolerad takgenomföring, forts Ljuddämpning vid användning av BOGA L=980 Oktavband centerfrekvens (Hz) Modell BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c Ljuddämpning vid användning av BOGA L=1250 Oktavband centerfrekvens (Hz) Modell BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

14 Tillbehör Säkerhetsbrytare SAFE Säkerhetsbrytaren testad enligt IEC Den finns i standardversion och kan levereras löst. Säkeerhetsbrytare SAFE-a-b-0 1 = 3-polig med hjälpkontakt 0 = levereras löst 1 = fabriksmonterad Version = 0 Potentiometer STYZ d-1 Potentiometern används för att reglera varvtalet i EC-motorerna. Potentiometern behöver en matningsspänning på 10 V DC och ger en 3- stegs utsignal på 0 10 V DC. Potentiometer STYZ d-1 0 = 4-stegs (STEC -1 och -2) 1 = 3-stegs (STEC-3, -4 och -5) Tekniska egenskaper: Spänningsmatning: 10 V DC Utsignal: 0 10 V DC IP-klass: IP44 Steg: 0 = stopp (endast i STEC-1 och -2) 1 = min (justerbar) 2 = medel (justerbar) 3 = max (10V) Tryckregulator STYZ Tryckregulatorn STYZ (PC) används för att hålla konstant tryck i kanalsystemet. Den mäter kanaltrycket och fläktvarvtalet i syfte att uppnå tryckets börvärde. Detta ställs in under drifttagningen. Det går även att ställa in två tryckbörvärden natt- och dagdrift. Växlingen mellan dessa inställda börvärden kan göras med det externa styruret STYZ (KS). Det finns även ett larmrelä. Ett larm aktiveras vid stora skillnader mellan ett börvärde och ett verkligt värde. Konstanttryckreglering med kompensering för utomhustemperatur: Kanaltrycket kan kompenseras med utomhustemperaturen genom anslutning av utetemperaturgivaren STYZ (TE) till tryck regulatorn. Skorstenseffekt kan undvikas vid kallt väder med med denna funktion. Tekniska egenskaper: Spänningsmatning: 230 V ±10 %, 50/60 Hz Utsignal: 0 10 V DC Larmreläutgång Digital ingång för ändring av börvärde Analog ingång för utomhustemperaturgivare 3-siffrig display DIP-omkopplare för regulatorinställning Tryckknappar för justering av tryck- och temperaturgränsvärden Mått: 92x115x56 mm Effektförbrukning: 10 VA Kapslingsklass: IP54 Drifttemperatur: 0 C till +40 C Börvärde för dag och natt: Pa Temperaturkompensering: Övre gräns: 0 C till +30 C Temperaturkompensering: Nedre gräns: -20 C till 0 C Max tryckfall under temp. kompensering: Pa Utsignal min: 0 8 V Utsignal max: 2 10 V Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

15 Tillbehör Luftflödesmätning FLOW Takfläktarna kan utrustas med luftflödesmätning FLOW. I leveransen ingår alltid monteringsram. (OBS! Denna ska alltid beställas tillsammans med fläkten och levereras inte separat.) Luftflödet mäts genom en differenstryckmätning som utförs med en manometer. Mätnipplarna sitter bakom fläktens öppningslucka och de är märkta med +/. En manometer eller en separat mätenhet kan anslutas till nipplarna. Noggrannheten vid normala tillstånd är ± 10 %. Luftflödet beräknas som en funktion av uppmätt tryckdifferens vid lufttätheten 1,2 kg/m 3 enligt följande: p Q v = m k där; Q v = luftflöde p m = uppmätt tryckdifferens (Pa) k = faktor för en given fläktstorlek k-faktorerna för respektive fläktstorlek ges i vidstående tabell. Luftflödesmätning FLOW - a - b - 0 a = storlek 1, 2, 3, 4, 5, 6, 7 b = Design 1 = Standard 2 = målad, svart Version OBS! Luftflödesmätning FLOW ersätter MORA. k-faktorer STEC- FLOW k , , , , ,06 k-faktorer STEF- FLOW k , , ,1 STEF- FLOW k , , , , , , ,89 Luftflödesdisplay Centrimeter Luftflödesdisplay Centrimeter visar fläktens luftflöde. Enheten är placerad bakom fläktens lucka, bredvid mätnipplarna eller levereras separat. Den mäter fläktens differenstryck noggrant och ger en spänningssignal på 0 10 V proportionellt mot luftflödet och trycket, och visar det aktuella luftflödet eller tryck differensen på displayen. Tryckdifferensgivaren kalibrerar automatiskt en referensnollpunkt och justerar sig själv vid ändringar i omgivningstemperaturen. Med diplayen kan användaren välja enheter för det uppmätta luft flödet, antingen i m 3 /s eller m 3 /h, alternativt differenstryck i Pa. Typen och stor leken på fläkten som är monterad vid Centrimetern kan väljas med knapparna bakom displayen. Luftflödet varierar beroende på fläktens k-faktorer, som har programmerats i enheten. k-faktorerna kan också justeras. Centrimetern skickar också två linjära spännings signaler som är direkt proportionella mot det uppmätta differenstrycket och det visade luftflödet. OBS! Enheten kräver 24 V spänningsmatning. För takfläktar som använder frekvensomriktare STYR kan 24 V-matningen tas från denna. Takfläktar som använder EC-motor eller transformator, alternativt tak - fläktar som ansluts direkt till elnätet, behöver en separat 24 V spänningsmatning för Centrimeter. Centrimeter GTLZ bb - c = STEC 0 = separat 1 = fabriksmonterad 0 = version Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

16 Kopplingsschemor STEC-1, STEC-2 FAST REGLERING MED EN ELLER TVÅ HASTIGHETER STEGLÖS REGLERING MED POTENTIOMETER BRYTARE BRYTARE BRYTARE LARM DRIFTS- INDIKA- TION SVART BLÅ GUL/GRÖN GUL BLÅ VIT RÖD GUL/GRÖN BLÅ SVART VIT RÖD GUL BLÅ STEGLÖS REGLERING MED 0-10 V-SIGNAL GUL/GRÖN BLÅ SVART VIT RÖD GUL BLÅ Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

17 Kopplingsschemor STEC-1, STEC-2 NTC MATNING LARM- ANVÄNDS UTE- MOTOR OMKOPPLARE RELÄ EJ TEMP. NATTLÄGE BRYTARE UTOMHUS- TEMPERATUR- GIVARE SVART BLÅ GUL/GRÖN GUL VIT BLÅ RÖD Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

18 Kopplingsschemor STEC-3, STEC-4, STEC-5 Fast reglering med en eller två hastigheter Steglös reglering med 0-10 V-signal Steglös reglering med potentiometer BRYTARE MATNING BRYTARE MATNING MOTOR MOTOR LARM LARM DRIFTS- DRIFTS- INDIKATION INDIKATION Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

19 Kopplingsschemor STEC-3, STEC-4, STEC-5 NTC MATNING LARM- ANVÄNDS UTE- RELÄ EJ TEMP. UTOMHUS- TEMPERATUR- GIVARE MOTOR OMKOPPLARE NATTLÄGE BRYTARE MATNING MOTOR LARM DRIFTS- INDIKATION Fläkt Woods 9547 GB Specifications are subject of alteration without further notice

20 FWG-ROOFMASTER STEC Technical catalouge-gb GB Copyright 2015 Fläkt Woods Group We bring better air to life Roofmaster STEC 9547GB Med mer än hundra års historik av innovation och utveckling är Fläkt Woods en global marknadsledare inom ventilationslösningar. och produkter. Vi är specialiserade på design och tillverkning av produkter och lösningar inom fläktar, luftbehandling, kanalsystem, flödeskontrol och luftdon/kylbafflar med fokus på inomhuskomfort och brandsäkerhet. Med närvaro i 65 länder och 15 säljkontor över hela Sverige så är vi i en unik position att vara en lokal leverantör och internationell partner i våra kunders projekt. Våra välkända varumäken, som SEMCO, eq, eq Prime, JM Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent och CleanVent är uppskattade av kunder över hela världen för sin energieffektivitet och höga kvalitet. STEC» Besök för mer information eller kontakta ditt närmaste försäljningskontor. Luleå Skellefteå Umeå Sundsvall Falun Uppsala Västerås Stockholm Norr Stockholm Syd Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Malmö
