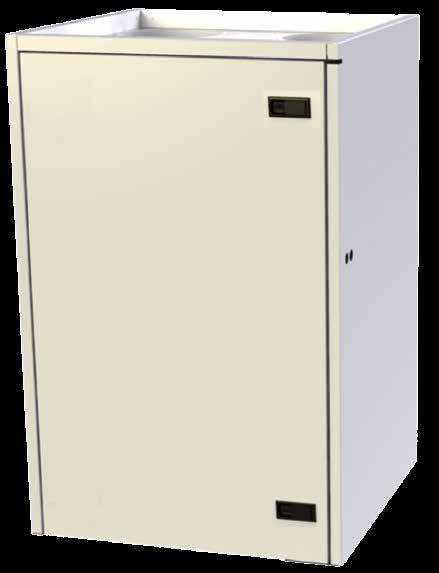

1 Air Comfort Air Treatment ILOX 129 ILOX 129 Värmeåtervinningsaggregat» Tekniska data

2 2 Värmeåtervinningsagggregat ILOX 129 Tekniska data Värmeåtervinningsaggregat ILOX 129 Värmeåtervinningsaggregat ILOX 129 återvinner energi ur frånluften via en effektiv motströmsvärmeväxlare. Aggregatet är utrustat med Fläkt Woods styrsystem Curo inklusive kontrollpanel Curo Touch. ILOX 129 är främst avsett för bostäder och mindre lokaler med placering i varmt utrymme. Det har alla anslutningar uppåt och placeras på vägg eller på en stadig bänk/hylla. Levereras med 2 meter anslutnings kabel för kontrollpanel. Energibesparing ILOX 129 är ett energieffektivt värmeåtervinningsaggregat vilket säkerställer en låg energiförbrukning. Besparingen uppnås genom den effektiva motströmsvärmeväxlaren som är försedd med en behovsstyrd avfrostningsfunktion. Användandet av högeffektiva EC-motorer vars energiförbrukning enligt mätningar endast är 50-60% av motsvarande växelströmsmotorers bidrar också till energibesparingen. Aggregatets huvuddelar Översiktsdiagram luftflöde ILOX l/s Produktfakta Rekommenderas för bostadsytor upp till 290 m² (110 l/s) Årsverkningsgrad upp till 70% Motströmsvärmeväxlare Termo Ice, behovsstyrd avfrostning Högeffektiva EC-motorer Individuellt justerbara fläktar Filter, klass F7/G3 Modbus RS485 Grafisk kontrollpanel Curo Touch VVS AMA-kod QAB Produktkod exempel: ILOX Energiklass Energiklass A+ uppfylls i kallt klimat (Norden). 3 Bilden ovan visar ett aggregat bb = 14 = uteluft höger och tilluft vänster. 1. Motströmsvärmeväxlare 2. Frånluftsfläkt (bakom värmeväxlaren) 3. Tilluftsfläkt (bakom värmeväxlaren) 4. Eftervärmare, el 5. Eftervärmare, vatten 6. Styrbox 7. Förfilter tilluft (G3) 8. Tilluftsfilter (F7) 9. Frånluftsfilter (G3) 10. Dörrbrytare 11. Bypass-spjäll 12. Återställningsknapp, överhettningsskydd 1 2 Fläkt Woods 9415 SE Vi förbehåller oss rätt till ändringar

3 Tekniska data Värmeåtervinningsagggregat ILOX Beskrivning, elektriska data, styrutrusning Hölje Höljet är tillverkat av vitlackad plåt med mellanliggande 15 mm isolering. Aggregatdörren är försedd med snabblås. Fläktar Fläktarna drivs av energisnåla EC-motorer. Varvtalen kan injusteras steglöst oberoende av varandra. Värmeväxlare Aggregatet har en effektiv motströmsvärmeväxlare av aluminium med en årsverkningsgrad på upp till 70%. ILOX 129 har en behovsstyrd avfrost nings funktion, Termo Ice som standard. Värmeväxlaren är uttagbar för rengöring. Eftervärmare Eftervärmare (el- eller vattenbatteri) ingår som standard. Filter Aggregatet är försett med filter av klass F7 med förfilter G3 på tilluften och klass G3 på frånluften. Leverans Aggregatet levereras i kartong på pall. Upphängningsjärn för väggmontage ingår. Instruktioner för drift- & skötsel och montering medföljer. Elektriska data Spänning: 230 V, enfas 50 Hz. Kod Fläktmotorer Märkeffekt, W Eftervärmare El, W Märkeffekt W Märkström A ILOX x ,9 Styrutrustning Aggregatet är försett med en elektronisk styrenhet Curo. Enheten är inbyggd i aggregatet och sköter driften av fläktarna, bypass pjället och eftervärmaren. Modbus RS485 finns som standard. Fläktstyrning Via kontrollpanelen Curo Touch kan tre drifts lägen väljas: BORTA (lågfart) används endast vid längre borta varo, exempelvis semester HEMMA (normalfart) normalt ventilationsflöde FORCERING (högfart) används då ventilationsbehovet är högre (återgång sker automatiskt efter 120 minuter) Fläkthastigheterna kan injusteras oberoende av varandra. Temperaturstyrning Styrenheten reglerar by-passpjället och eftervärmaren till att hålla inställd temperatur. Avfrostning, Termo Ice Under kalla perioder då frost bildas i värmeväxlaren, tar Termo Ice-funktionen hand om avfrostningen och tilluftsfläkten stoppas. Avfrostningen startar inte förrän det verkligen behövs d.v.s då påfrysning skett på en större del av växlaren, detta för att hela tiden ge en så hög värmeåtervinning som möjligt. Termo Ice känner av skillnaden mellan frost och kondensat. Ethernetanslutning (tillbehör) Funktionen kan användas för att koppla upp aggregatet i ett befintligt nätverk. Aggregatet har en inbyggd Webserver, vilket gör att det går att läsa av och ändra vissa parametrar via en webläsare. Anslutningen kan även användas vid uppkoppling mot ett överordnat system via Modbus TCP/IP. Larm Aggregatet larmar för filterbyte, temperatur- och givarfel. I kontrollpanlen Curo Touch kan larmen enkelt kvitteras och avläsas i klartext. Fläkt Woods 9415 SE Vi förbehåller oss rätt till ändring

4 4 Värmeåtervinningsagggregat ILOX 129 Tekniska data Kapacitets-, effekts- och ljuddata Tilluftsfläkt p s, Pa V V 50 3 V q, l/s Frånluftsfläkt p s, Pa q, m 3 /h V 7 V 6 V 9 V 10 V q, m 3 /h V 10 V V V V V V 50 3 V q, l/s Ljuddata Ljudeffektvärden L w i oktavband till tilluftskanal U, V 1) Ljudalstringen är lägre än bakgrundsljudet U = Inställning styrspänning, V (se diagram) q = Luftflöde, l/s L wa = Ljudeffektsnivå i kanal, db(a) Ljudeffektvärden L w i oktavband till frånluftskanal U, V q, l/s q, l/s L, db(a) LwA, db(a) Oktavband, mittfrekvens Hz Oktavband, mittfrekvens Hz ) Ljudalstringen är lägre än bakgrundsljudet U = Inställning styrspänning, V (se diagram) q = Luftflöde, l/s L wa = Ljudeffektsnivå i kanal, db(a) Effektförbrukning fläkt Energiförbrukning, W q, m 3 /h V V V V V 5 V 50 3 V 4 V q, l/s Ljudtrycknivå Lp 10A genom höljet till ett rum med 10 m 2 ljudabsorptionsarea U, V q tilluft, l/s q frånluft, l/s Lp 10A, db(a) U = Inställning styrspänning, V (se diagram) q tilluft = Tilluftsflöde, l/s q frånluft = Frånluftsflöde, l/s Lp 10A = Ljudnivå för rum med 10 m 2 ljudabsorptionsarea, db(a) Fläkt Woods 9415 SE Vi förbehåller oss rätt till ändringar

5 Tekniska data Värmeåtervinningsagggregat ILOX Mått och anslutningar Mått, vikt och anslutningar T A A T 165 K K F U U F bb = 14 = Uteluft höger, tilluft vänster bb = 24 = Uteluft vänster, tilluft höger Vikt: 70 kg Anslutning T F U A Diameter Anslutning Tilluft Frånluft Uteluft Avluft K = kondensavlopp ½-tums inv. gänga på undersidan. Dörren är alltid vänsterhängd. Fläkt Woods 9415 SE Vi förbehåller oss rätt till ändring

6 6 Värmeåtervinningsagggregat ILOX 129 Tekniska data BESTÄLLNINGSKODER Värmeåtervinningsaggregat med motströmsvärmeväxlare ILOX-aaa-bb-c-d-e Storlek (aaa) 129 = ILOX 129 Anslutning (bb) 14 = Uteluft höger, tilluft vänster 24 = Uteluft vänster, tilluft höger Eftervärmare c) 1 = Eftervärmare el 2 = Eftervärmare vatten Filter (d) 1 = G3 planfilter + F7 planfilter/g3 planfilter Generation (e) 2 = Generation 2 Tillbehör Filtersats 2 st G3 + 1 st F7 Ethernetkort ILOZ-11-2 RDKZ-53-5 Fläkt Woods 9415 SE Vi förbehåller oss rätt till ändringar
