1 AIR COMFORT LUFTBEHANDLING LUFTBEHANDLINGSAGGREGAT eq» MED REGASORP ROTERANDE VÄRMEVÄXLARE

2 eq MED REGASORP ROTERANDE VÄRMEVÄXLARE MINSKAR KOSTNADERNA MED UPP TILL 50 % I kylbaffelsystem måste fuktigheten i luften regleras för att undvika kondensering. Vanligtvis innebär det att tilluftens fuktighet minskas till ca 8 g/kg, för att hålla daggpunkten för rumsluften under kylbaffeltemperaturen. I exemplet nedan jämförs den installerade kapaciteten och energiförbrukningen för ett aggregat med icke-hygroskopisk rotor och en RegAsorp-rotor. Samma förhållanden användas i båda fallen. Kyleffekten som behövs för att kyla luft från 26 C, 60 % (21 C våttemperatur) är ca 32 kw per kubikmeter luft per sekund. För 5 m 3 /sek blir det 160 kw. Nedan visar vi hur detta kan minskas med en roterande värmeväxlare. Två av de viktigaste faktorerna som påverkar inomhusluft är lufttemperaturen och luftfuktigheten. Att skapa en behaglig miljö kan kosta mycket pengar, men vår nya roterande värmeväxlare RegAsorp minskar kostnaderna drastiskt, med upp till 50 %. Roterande värmeväxlare ger hög effektivitet samtidigt som designen är kompakt, och är ofta den mest prisvärda lösningen. Vi har två typer av roterande värmeväxlare: REGOTERM för sensibel energiöverföring och RegAsorp för både latent och sensibel energiöverföring. BÄTTRE ENERGIÅTERVINNING PÅ SOMMAREN Den största fördelen med RegAsorp-rotorn är att den inte bara kan överföra värme, utan även fukt. När varm uteluft kyls ner kondenserar fukten i luften till vatten när luftens temperatur når daggpunkten. Detta kräver mycket energi och förutsätter att kylaggregatet är anpassat för det. BÄTTRE FUKTIGHETSGRAD UNDER VINTERN Under vintern innehåller uteluften mycket mindre fukt, och när den värms upp till rumstemperatur blir miljön inomhus mycket torr. Genom att fukten i frånluften återvinns med vår RegAsorp-rotor kan tilluften fuktsättas, och detta ger högre luftfuktighet inomhus jämfört med andra värmeåtervinningssystem. BÄTTRE ENERGIÅTERVINNING UNDER VINTERN Under kalla dagar kan frost bildas på värmeväxlare, vilket snabbt försämrar funktionen. Detta kan undvikas med avfrostningssystem, men då ökar energiförbrukningen. Med RegAsorp-rotorn återvinns fukten i frånluften och överförs till tilluften. Frost bildas inte i rotorn och systemet ger maximal värmeåtervinning ända ner till -24 C och därmed kan kostnader, både för energi och installation, minskas. Installerad kyleffekt, kw Total kyleffekt Återvunnen energi 125 Sensibelt hjul Nödvändig kyleffekt REGASORP MINIMAL ÖVERFÖRING 70 RegAsorp-rotor Den installerade kyleffekten minskar från 160 kw till 70 kw och energiförbrukningen minskar med kwh. Detta gör att kylmaskinens storlek kan minskas avsevärt och betydligt mindre kylenergi krävs. RegAsorp-rotorn underlättar processen genom att överföra en stor del av fukten i uteluften och föra tillbaka den ut direkt genom frånluftsfläkten. På så sätt minskas storleken på kylmaskinen. RegAsorp-rotorn har minimal överföring på rotorns yta. Den är behandlad med torkmedel, Molecular Sieve, som fångar in vatten med hjälp av adsorptionsprincipen men inte drar till sig bakterier. Porerna på rotorns yta är bara några Ångström i diameter. En vattenmolekyl kan överföras i torkmedlet, men eftersom bakterier är större än 1000 Å överförs dessa inte på ytan. Frånluft Tilluft

3 REGASORP-ROTORN GER FÖRDELAR HELA ÅRET FALL 1 SOMMAR Vid kylning av varm uteluft kondenseras fukten i luften till vatten. Detta kräver mycket energi och förutsätter att kylmaskinen är anpassad för det. Dett är speciellt viktigt i system som kräver särskild reglering av luftfuktigheten. Kylbaffelsystem är ett vanligt exempel. HUR? RegAsorp-rotorn kan avfukta och kyla uteluften genom att överföra värme och fukt till avluften. FÖRDELAR Minskad energiförbrukning för kyla Minimerad överföring Mindre kylsystem kan användas: - Mindre kylmaskiner - Mindre kylkrets: pumpar, ventiler, rör osv. - Minskad mängd köldmedium i byggnader FALL 2 VINTER Värmeåtervinningssystem har ofta problem med frost under kalla vinterdagar. Problemet uppstår när fukten i avluften kondenserar i återvinningssystemet och blir till is. Återvinningen försämras och tryckförlusterna blir större i enheten, så att luftflödet i luftbehandlingsaggregatet till slut blockeras helt. För att undvika problemet är de flesta återvinningssystem försedda med frostskydd, som kostar pengar och kräver energi. Med RegAsorp-rotorn kan frostproblemet lösas. HUR? RegAsorp-rotorn återvinner fukten i frånluften och överför den till tillluften, vilket gör att frost inte kan bildas på rotorn och att maximal värmeåtervinning är möjlig ända ner till -24 C. Detta gör att både energi- och installationskostnader kan minskas. FÖRDELAR Minskad energikostnad för uppvärmning eftersom ingen avfrostning krävs Mindre värmesystem kan användas Högre fukthalt i tilluften, vilket innebär ett behagligare och mer hygieniskt inomhusklimat Ökad driftsäkerhet under vintern tack vare mindre problem med frost 24 C, 45 % 22 C, 30 % 15 C Minskade belastningstoppar för kylning med mer än 50 % tack vare effektiv kylåtervinning Fuktigheten i tilluften ökar från 15 % till 30 % med en RegAsorp-rotor 32 C, 12g/kg, 40 % 25 C, 9g/kg 13,5 C, 8,5g/kg -5 C, 2g/kg 17 C, 4,5/kg 20 C, 30 % (15 %)

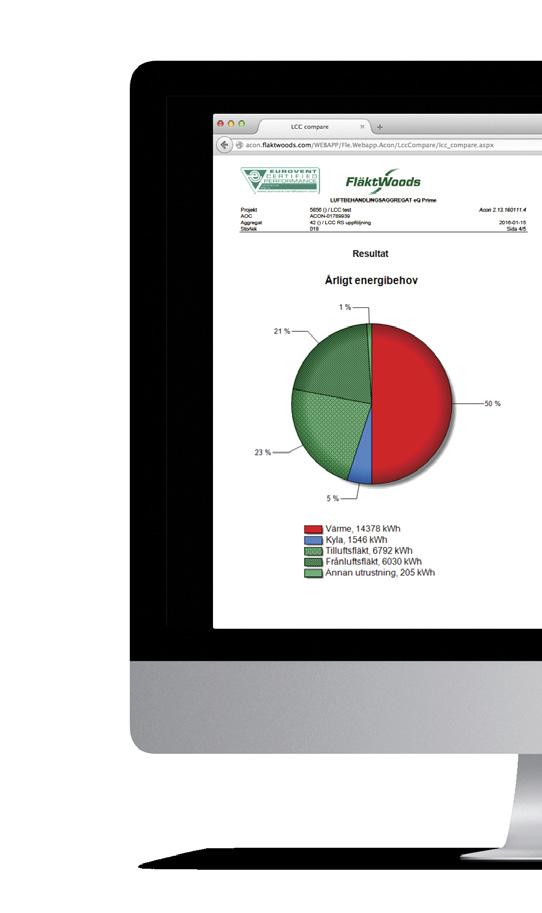

4 ReCOOLER HP MED REGASORP EN PERFEKT KOMBINATION ACON PRODUKTVALSVERKTYG Enkel och kraftfull konfigurering. ACON är ett kraftfullt och smidigt produktvalsverktyg för luftbehandlingsaggregat. Det är det bästa och mest avancerade i sitt slag på internet. Det hjälper dig att snabbt välja produkter utifrån dina specifika behov och ger all tänkbar teknisk information. Produktmått Vår ReCooler HP är ett luftbehandlingsaggregat med inbyggd reversibel kyl- och värmepump. Ingen kylutrustning behöver monteras på byggnadens tak, och installationen går snabbt och enkelt tack vare att ReCooler HP är fabrikstestad och klar att använda efter att lokalt föreskrivna kontroller har utförts. Ljuddata Prestanda Effektivitet Livscykelkostnad Produktdokumentation Export av Dxf- och Dwg-filer Med vår RegAsorp-rotor får du överlägsen kylåtervinning i kombination med extremt hög kylfaktor. Denna produkt innehåller fluorerad växthusgas, R410A, med GWP-faktor Mängd köldmedium: 3,8 11,8 kg, motsvarande 7,9 24,6 ton CO2-ekvivalent. BERÄKNING AV LIVSCYKELKOSTNAD För att kunna göra ett medvetet val av luftbehandlingsaggregat är det viktigt att TORR LUFT OCH DESS INVERKAN PÅ KOMFORT OCH HYGIEN Under vintern, särskilt i klimat med låg utelufttemperatur, uppstår olika typer av problem på grund av att inomhusluften är för torr. Allra helst ska luftfuktigheten inomhus vara omkring % Torr inomhusluft påverkar människor. Det kan leda till hälsoproblem som allergier, förkylningssymptom, torr hals osv. ta hänsyn till den totala livscykelkostnaden. Fläkt Woods har utvecklat ett avancerat beräkningsverktyg som visar årlig energikostnad och livscykelkostnad. Verktyget tar hänsyn till en stor mängd faktorer, bland annat detaljerad klimatinformation, utrustning för värme- och kylåtervinning, alla relevanta energiförbrukningsvärden osv. Beräkningsverktyget för livscykelkostnad är integrerat i ACON för enklast möjliga användning. Energi, ekonomi och expertis med Fläkt Woods Energioptimering är en viktig del av att skapa ett hälsosamt och kostnadseffektivt inomhusklimat, och ett område där Fläkt Woods har erkänd expertis. Vi använder symbolen e3 för att tydliggöra produkter och lösningar som är extra effektiva. De har ett dubbelt syfte, att rädda både din långsiktiga ekonomi och vår miljö. Läs mer om e3 på:» flaktwoods.se

5 FWG-eEQ MED REGASORP ROTOR-SE SE Copyright 2017 Fläkt Woods Group WE BRING BETTER AIR TO LIFE Med över hundra års samlad innovation och expertkunskap är Fläkt Woods en världsledande utvecklare av produkter och lösningar inom luftteknologi. Vi är specialister på att utveckla och tillverka alla tänkbara produkter och lösningar inom ventilation, luftbehandling, luftspridning, flödeskontroll och kanalsystem, med främst två fördelar i fokus luftkomfort och brandsäkerhet. Vi är verksamma på marknader i 65 länder, och har därmed en unik position som både lokal leverantör och internationell partner i våra kunders projekt. Våra varumärken, som RegAsorp, eq, eq Prime, Econet JM Aerofoil, JMv Aerofoil, Veloduct, Optivent, Optimix, Econovent och Cleanvent är välkända och ansedda bland kunder över hela världen för sin utmärkta kvalitet och sina energieffektiva lösningar.» För att läsa mer om vårt utbud och hitta närmaste återförsäljare, gå in på RegAsorp 9244SE
