1 Energieffektiva systemlösningar med eq

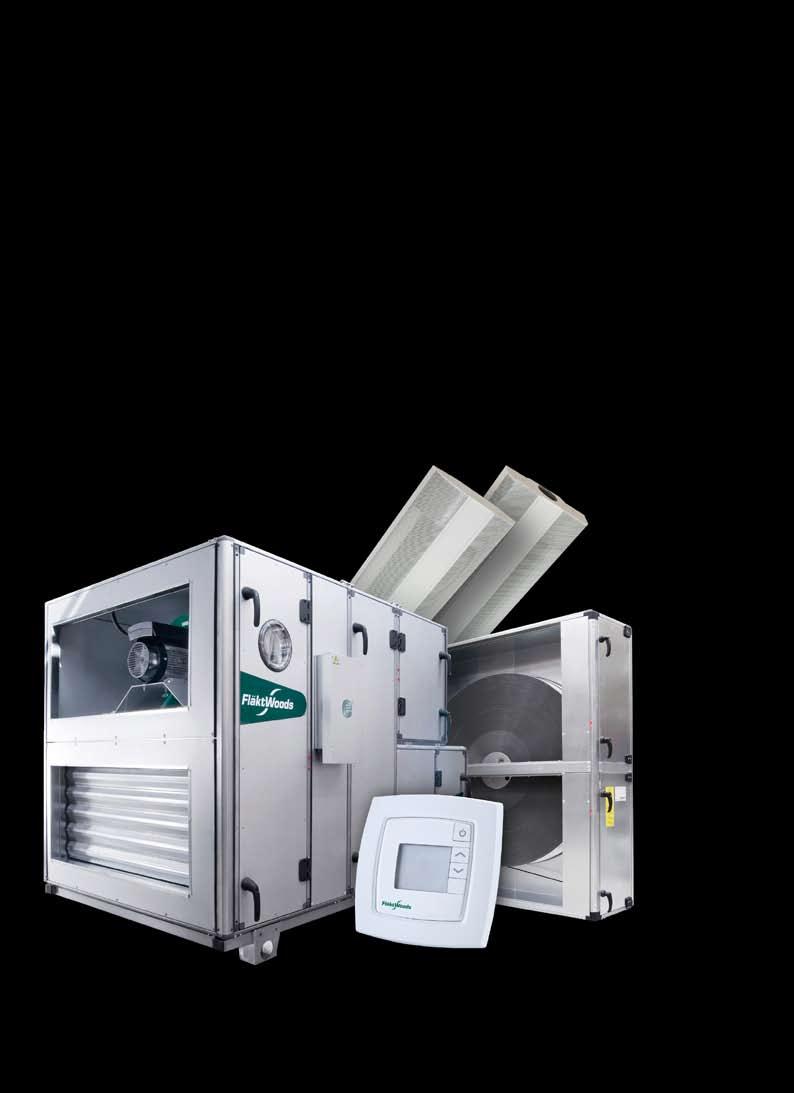

2 Energieffektiva lösningar med eq För att få en energieffektiv klimatanläggning krävs att ingående komponenter är valda så att helheten blir optimal. Den mest energikrävande funktionen i en klimatanläggning är i regel luftbehandlingsaggregatet. Dels krävs energi för att åstadkomma ett visst luftflöde till och från byggnaden och dels krävs energi att åstadkomma rätt tillstånd på tilluften. Energin för att leverera ett luftflöde beror dels på vilken tryckökning som fläkten behöver åstadkomma för att övervinna tryckfall för komponenterna i luftströmmen och dels på verkningsgraderna för drivutrustningen. Energin kan minimeras genom att komponenterna i luftströmmen har lågt tryckfall och att fläkt, motor och reglerutrustning har höga verkningsgrader. Ett mått på hur energieffektivt ett luftbehandlingsaggregat levererar luft till och från en byggnad är dess SFP v -värde definerat enligt SPF v = luftbehandlingsaggregatets specifika fläkteleffektsbehov, kw/(m 3 /s) P nät TF = tilluftsfläktens fläkteleffekt, kw P nät FF = frånluftsfläktens fläkteleffekt, kw q max = aggregatets största flöde, till- eller frånluftsflödet, m 3 /s P nät är definierad som aktiv eleffekt uttagen från nätet vid luftens densitet 1,2 kg/m 3, rena filter och torra värmeväxlare. P nät TF + P nät FF SFP v = -- q max 2

3 Spara energi, ekonomi och miljö med Fläkt Woods Energioptimering är en viktig aspekt av ventilation, där Fläkt Woods har hyllad expertis. Vi använder e 3 -belysta produkter och lösningar som är särskilt effektiva. De tjänar ett dubbelt syfte att rädda både din långsiktiga ekonomi och vår miljö. Behov av energi för att åstadkomma rätt tillstånd på tilluften beror i hög grad på hur energin i frånluften från en byggnad kan återvinnas. Hög återvinningsgrad minskar energibehovet men samtidigt medför ett ökat tryckfall över återvinnaren att fläktenergin ökar. Återvinnaren måste därför optimeras med hänsyn till både återvinningsgrad och tryckfall. En klimatanläggning som är optimalt dimensionerad ger betydande energibesparingar. En besparing som normalt ger en mycket kort återbetalningstid för den gjorda investeringen samtidigt som klimatanläggningens belastning på miljön reduceras på ett avgörande sätt. Fläkt Woods har under många år utvecklat produkter som tar hänsyn till viktiga faktorer som: Verkningsgrad Miljöpåverkan Tillförlitlighet Påfrostning Kylåtervinning Tryckfall Läckage Reglering Överföring av fukt Luktöverföring 3

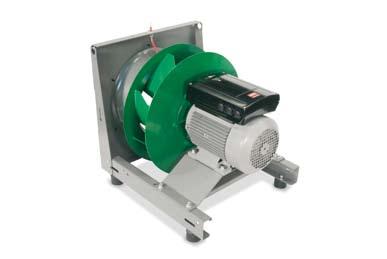

4 Kammarfläkt CENTRIFLOW Plus Roterande värmeväxlare REGOTERM Plattvärmeväxlare RECUTERM Centriflow Plus är resultatet av en innovativ produktutveckling. Genom ett helt nytt aerodynamiskt tänkande nåddes hög prestanda. Fläktens viktigaste egenskap, nämligen verkningsgraden, har ökat med så mycket som 10% i jämförelse med traditionella kammarfläktar. Typisk verk-ningsgrad är 75-77%. Detta har gjort att Centriflowfläktarnas totalverkningsgrad ligger på samma nivå som dubbelsugande fläktar. En bättre optimerad luftströmning har i sin tur påverkat ljudnivåerna som är ytterst låga. För drift av fläkten kan den levereras med motorer med mycket hög verkningsgrad, t ex asynkronmotorer i IE2- utförande eller EC-motorer. Detta sammantaget gör att elförbrukning och LCC-kostnader blir mycket låga. Roterande värmeväxlare används för återvinning och överföring av värme (sommartid i vissa fall kyla) och ev fukt ur frånluft till tilluft eller vice versa. Roterande värmeväxlare är speciellt fördelaktigt för klimatanläggningar där hög temperatur- och fuktverkningsgrad är önskvärd. Vanliga användningsområden är kontor, hotell, skolor, publika lokaler och industrilokaler. På grund av risk för luktöverföring används denna värmeväxlare ej för bostäder,operationsrum och liknande. Typisk temperaturverkningsgrad: %. Plattvärmeväxlare används i normala komfortanläggningar och i anläggningar där man kan acceptera en liten överläckning (någon procent). Genom att ordna tryckförhållandena så att eventuellt läckage sker från tilluft till tilluft elimineras luktöverföring. Lämpliga användningsområden för värmeåtervinning med plattvärmeväxlare är storkök, läkemedelsindustrier, badanläggningar, bostäder och barndaghem. Typisk temperaturverkningsgrad: %. 4

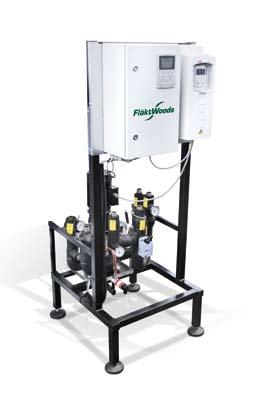

5 Vätskekopplad värmeväxlare ECOTERM Vätskekopplad värmeväxlare ECONET Vätskekopplade värmeväxlare används i anläggningar där inget läckage och ingen luktöverföring får förekomma. Vätskekopplade värmeväxlare används också där plattvärmeväxlare inte får plats. Ett annat vanligt installationsfall är där tilloch frånluftsaggregaten är åtskilda. Typisk temperaturverkningsgrad: %. Econet är en vidarutveckling av Ecoterm med en högre verkningsgrad samt en del extra funktioner. I Econet-konceptet är alla energifunktioner samlade i en gemensam krets för värme- och kylåtervinning, värme och kyla. Batterierna är extremt effektiva och temperaturskillnaden mellan vätskan och luften liten. Det är möjligt att utnyttja lågtempererade energikällor som spillvärme och spillkyla. Systemet optimerar vätskeflödet i batterierna så att bästa möjliga värmeåtervinning åstadkoms. Typisk temperaturverkningsgrad: %. System med dubbla rotorer TWIN WHEEL Twin Wheel är ett system med en hygroskopisk rotor, ett kylbatteri och en sensibel rotor. När det finns kylbehov och uteluften är varmare än frånluften kyls tilluften i två steg. I den hygroskopiska rotorn kyls tilluften och avfuktas. I kylbatteriet kyls luften till önskad fuktnivå och eftervärms i den sensibla rotorn till rätt tilluftstemperatur. Med detta system kan betydande kylenergi sparas i förhållande till ett traditionellt system där all kylenergi tillförs i kylbatteriet. Systemet är lämpligt där kylbehov och fuktkontroll föreligger och är speciellt lämpligt i anläggningar med kylbafflar där låg fuktighet i tilluften önskas. Vid värmebehov ger de dubbla rotorerna så hög återvinningsgrad att värmebatteri i de flesta fall inte behövs. 5

6 Combi Cooler Combi Coolern är optimerad för att användas tillsammans med ett kylbaffelsystem. Den kyler vatten som sedan används till kylning av tilluften och en kylbaffelkrets. Combi Coolern kan samtidigt som den producerar kallt vatten till kylbaffelkretsen även värma tilluften med värme från ett yttre system. Tilluftstemperaturen är i traditionella system C, medan den för Combi Coolern är 18 C vilket ger en betydande energibesparing. Då tilluftstemperaturen är högre bibehåller utrymmen utan värmelast, t ex tomma möteslokaler, komforten och energikrävande kondensbildning undviks. ReCooler med kylåtervinning ReCooler är ett system som består av en Cooler i kombination med hygroskopisk rotor. ReCoolerns kondensor är placerad i frånluften efter rotorn. När kylbehov föreligger och uteluften är varmare än frånluften kyls och avfuktas tilluften i rotorn. Därefter efterkyls tilluften till önskad temperatur i ReCoolerns förångare. Vid värmebehov erhålls hög värme- och fuktåtervinning med den hygroskopiska rotorn. ReCoolern är lämplig i anläggningar då både kyl- och värmebehov föreligger.. Avluft Tilluft 6

7 ControlMaster Baserat på lång erfarenhet av energieffektiva system för inomhusklimat och industriell tillverkning har Fläkt Woods utvecklat en kostnadseffektiv och flexibel plattform för integrerad styr- och reglerutrustning för eq s energieffektiva lösningar. Reglerystemet ControlMaster kan levereras monterat, förprogrammerat och testat från fabrik. Detta är en garanti för hög kvalitet med säkra elektriska och mekaniska installationer. ControlMaster stödjer kommunikation via öppna kommunikationsprotokoll och kan därför enkelt integreras med på marknaden förekommande fastighetsautomationssystem (BMS). Energi och LCC-beräkningar Med hjälp av Fläkt Woods produktvalsprogram ACON och dess modul LCC med energiberäkning är det möjligt att påvisa reducerad energiförbrukning med återvinningssystemen. ACON visar fördelarna med de olika återvinningssystemen, gör jämförelser samt optimerar systemet för det specifika projektet. Programmet beräknar allt från energiförbrukning, energikostnad, CO 2 -emission till en livcykelkostnad för systemet, dvs systemets totala kostnad under dess livstid. Kraftfullt och enkelt produktval ACON ger dig all information och support som behövs för god projektering Produktdimensionering Ljuddata Verkningsgrad LCC Dxf och Dwg-filer kan exporteras till CAD-programvara Support finns för Autodesks i-drop Alltid aktuell dokumentation Automatisk optimering för lägst energiförbrukning vilket alltid ger lägst SPF v. Leveranstid 7

8 We Bring Air to Life FWG-Energieffektiva lösningar med eq SE Copyright 2010 Fläkt Woods Group Condesign Communications AB Fläkt Woods Group kan erbjuda ett komplett sortiment av produkter och lösningar för ventilation, luftbehandling och industriell luftteknik Försäljningskontor Luleå Skellefteå Umeå Sundsvall Uppsala Västerås Sollentuna Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Helsingborg Malmö Fläkt Woods AB Kung Hans väg 12 SE Sollentuna Tel
