1 EN Smart luftbehandlingsaggregat för simbassänger GISNÅL ER

2 AmberAir Pool FÖR ETT BEKVÄMT MIKROKLIMAT VID POOLEN AmberAir Pool-aggregaten är framtagna för att skapa ett idealiskt mikroklimat i lokaler med inomhusbassänger. Smart reglering säkerställer automatiskt god luftkvalitet genom att transportera ut överflödig fukt, tillföra friskluft, återvinna det mesta av värmen i frånluften och upprätthålla önskad tilluftstemperatur. Alla invändiga ytor och komponenter är tillverkade i korrosionsbeständiga material, för att garantera perfekt hygien. VARFÖR AmberAir Pool? Användarvänlig reglering: SALDA AIR mobilapp. Mycket hållbart, hermetiskt slutet SW50+-hölje med marknadens bästa värmeledningsförmåga (D1, L1, F9, T2, TB1) (finns i 3 alternativa utföranden). Uppfyller högsta tänkbara krav i den tyska standarden VDI Kundanpassad lösning: systemet kan anpassas efter individuella behov genom att kombinera ett brett utbud av tillbehör. Driftsäkert: Eurovent-certifierade produktvalsprogram och system. Luftflöde från m 3 /h to m 3 /h luftflöde

3 BIBEHÅLLEN KOMFORT MED LÅGA ENERGI- OCH UNDERHÅLLSKOSTNADER Enligt VDI 2089, del 1, ska poolområden ha en temperatur på C och en relativ luftfuktighet på %. Den erfordrade lufttemperaturen är nästan alltid högre än utomhustemperaturen. Ett optimalt utnyttjande av energiresurserna kräver därför värmeåtervinning, avfuktning och återcirkulation av den befintliga luften. En motströmsvärmeväxlare återvinner upp till 95 % av värmen i frånluften, och samtidig användning av värmepump ger en maximal effektivitet på upp till hela 140 %. En jämn återcirkulation bibehålls i poolområdet samtidigt som vi erbjuder det senaste inom energisnåla EC- och PM-fläktar. Det smarta styrsystemet väljer optimalt ventilationsläge baserat på externa parametrar och kan på så sätt spara upp till 30 % el- och värmeenergi. Aggregatet är enkelt att underhålla och komponenterna kan lätt avlägsnas för rengöring eller byte, vilket minimerar kostnaderna för service och underhåll. Innan du väljer aggregat får du gärna kontrollera dess energiförbrukning på en kostnadsfri LCC-modul som du hittar i produktvalsprogrammet VentMaster! BEFINTLIGA STORLEKAR: Höjd [mm] mm isolering 16KR KR 15KR KR 14KR KR 11KR KR 8KR 9KR KR 5KR 4KR 6KR KR 1KR Bredd [mm]

4 KORROSIONSBESTÄNDIG DESIGN OCH TILLGÄNGLIGA ALTERNATIV Blandningssektion Påsfilter i klass M5/F7/F9 TEKNISKA EGENSKAPER FÖR SW50+-HÖLJET* Modell Höljets hållfasthetsklass Höljets lufttäthetsklass vid -400 Pa Höljets lufttäthetsklass vid +700 Pa Filter-bypassläckage, klass Värmegenomgång, klass Köldbryggefaktor, klass SW50+ D1(M) L1(M) L1(M) F9(M) T2 TB1 * I mitten av Q planeras en introduktion av ytterligare profiler med isolering av mineralull eller polyuretan, och med eller utan köldbrygga.

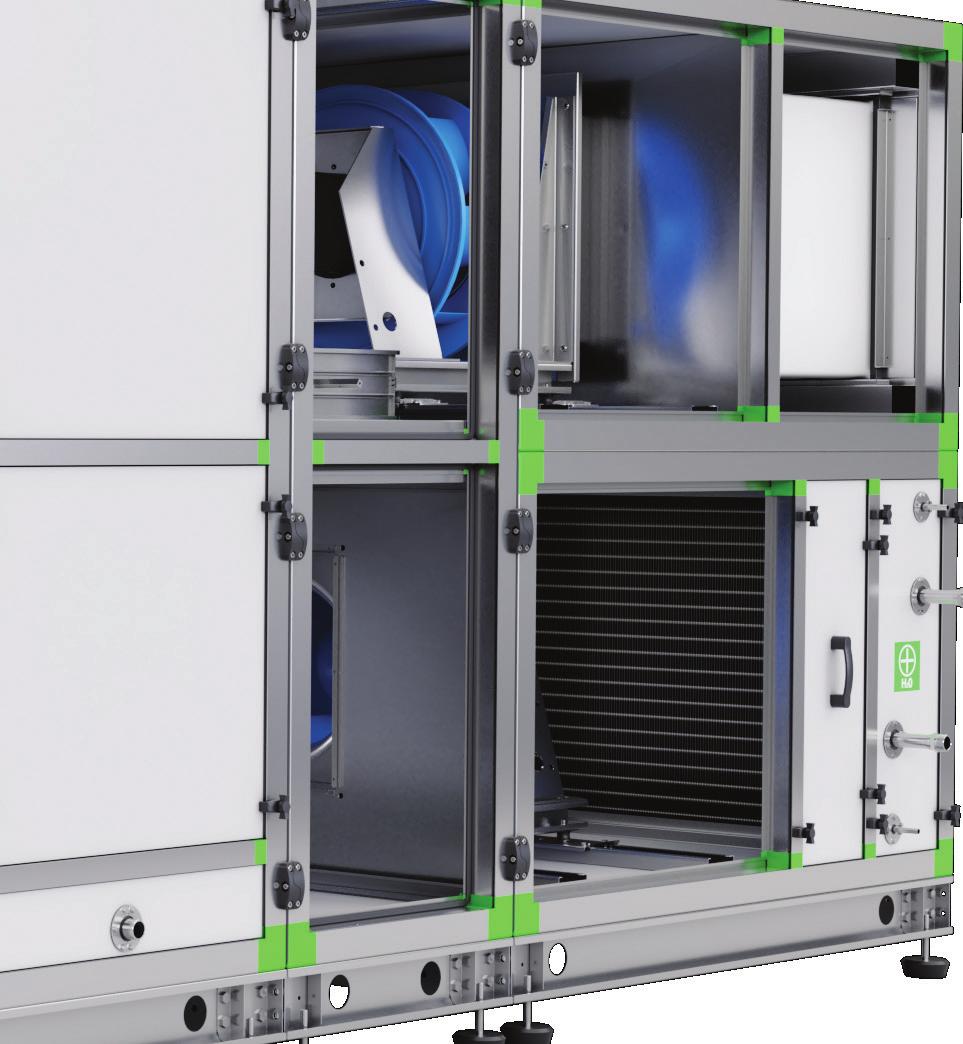

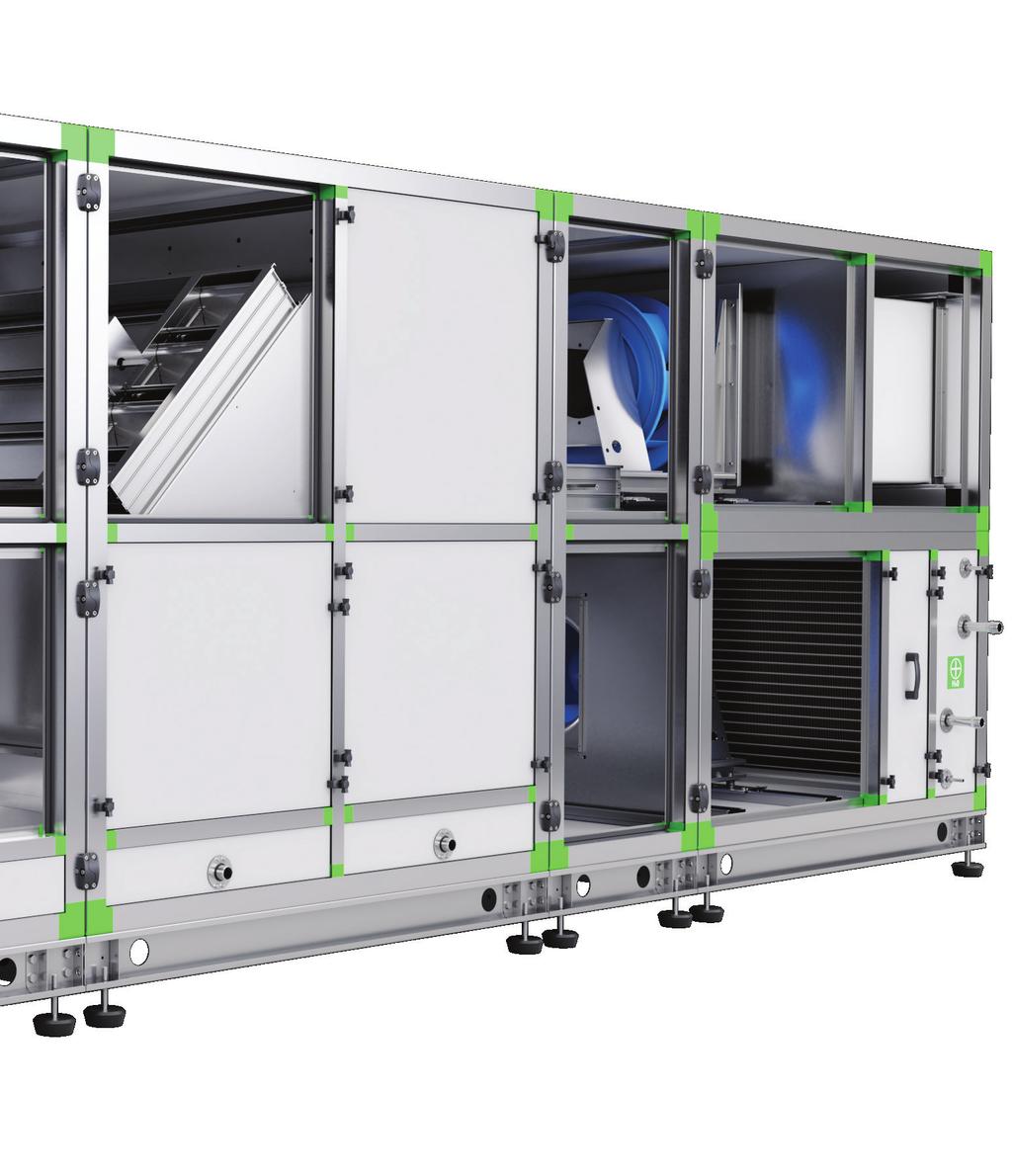

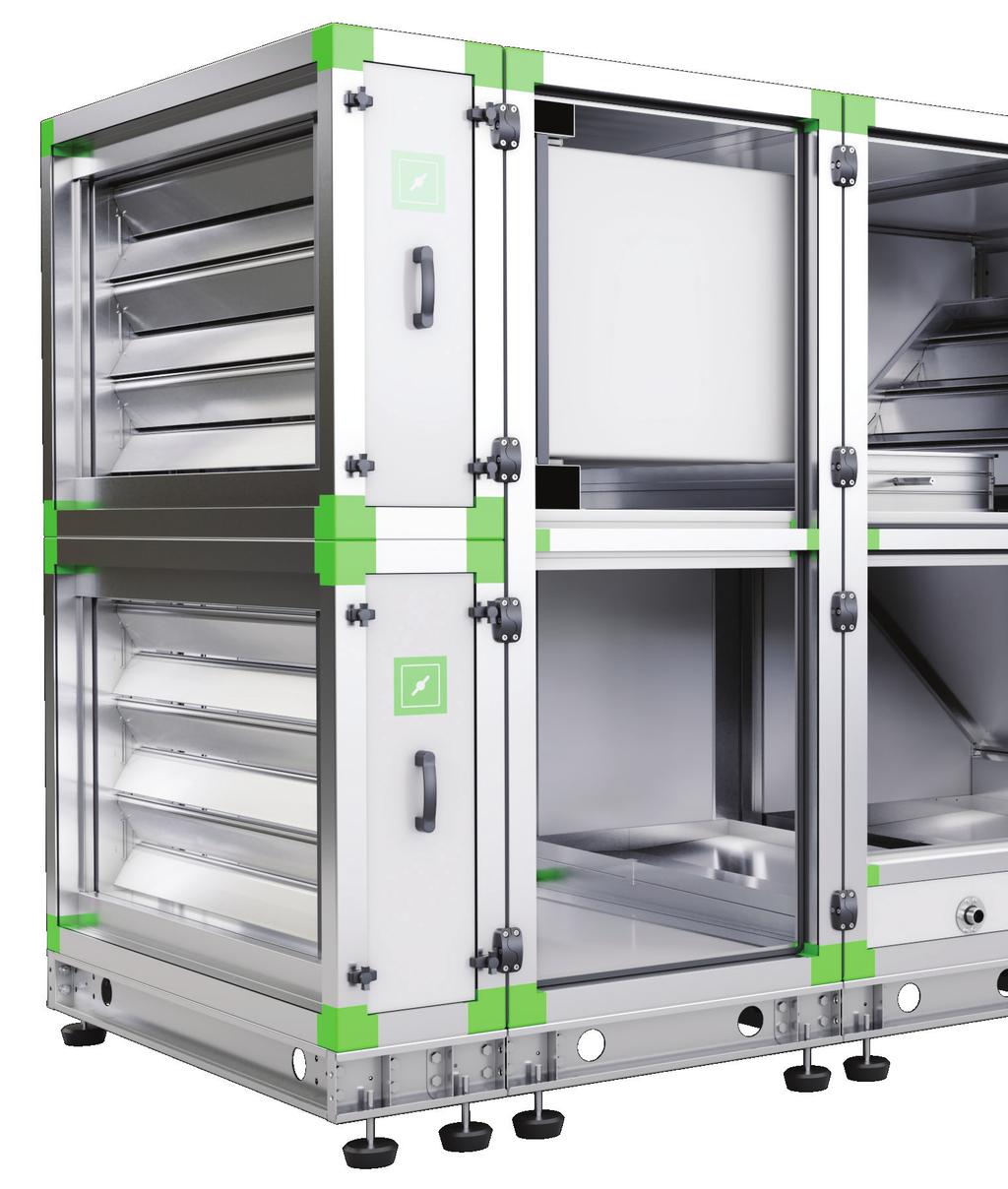

5 Motströmsvärmeväxlare (verkningsgrad upp till 95 %) eller korsströmsvärmeväxlare (verkningsgrad upp till 75 %) (alternativ med värmepump för avfuktning/uppvärmning) AC-, EC- eller PM-fläktar Påsfilter i klass M5/F7/F9 Blandningssektion Integrerat värmebatteri (vatten) som tillval DESIGN- EGENSKAPER Konstruktionskomponenter i AZ185 korrosivitetsklass C4 Invändiga paneler i AZ185 eller AISI 304 Dropptråg i AISI 304 eller AISI 316 Komponenter (värmeväxlare, värme-/kylelement, kompressor) tillverkade i aluminium eller epoxibehandlade Spjäll utrustade med ställdon avsedda för simbassänger (IP66) Hölje tillverkat i eloxerad aluminium Kontrollenhet installerad på dörren för att skydda komponenterna från korrosion.

6 ANVÄNDARVÄNLIGA DRIFTLÄGEN Tillfredsställande mikroklimat i poolområdet säkerställs med automatiska program som aktiveras beroende inställningar och miljöparametrar. PROGRAM FÖR LUFTBEHANDLINGSAGGREGAT UTAN VÄRMEPUMP: Program P1 Flöde all luft tas uteslutande inifrån, endast en (tillufts-) fläkt arbetar, 30 % av flödet. Programmet används nattetid när ingen befinner sig i poolområdet. Det finns inget behov av tilluft utifrån när ingen befinner sig i poolområdet, dvs. ingen energi förbrukas på uppvärmning. Luften tas från poolområdet, värms vid behov upp och återförs därefter till poolområdet. Användning av det här programmet kräver minimal energiförbrukning för att se till så att inte luften i poolområdet står stilla och att en jämn temperatur bibehålls. Program P2 Flöde från 30 till 100 % av luften tas utifrån. Programmet används dagtid när människor vistas i poolområdet och luftfuktigheten är hög. Upp till 100 % av luften kan tas utifrån, beroende på önskad avfuktningsnivå (luften blir torrare ju mer luft som tas utifrån. Detta gäller när temperaturen ligger under +25 C). Luften utifrån blandas med en del av inomhusluften, förvärms och avfuktas i värmeväxlaren och värms ytterligare i värmebatteriet. Detta program säkerställer en effektiv reducering av luftfuktigheten. Program P3 Flöde 30 % av luften tas utifrån. Programmet används dagtid när människor vistas i poolområdet. Luften utifrån blandas med en del av inomhusluften, förvärms och avfuktas i värmeväxlaren och värms ytterligare i värmebatteriet. Detta är standardläget som säkerställer en god avfuktningsnivå, tillräcklig frisklufttillförsel (baserat på hygienstandarden) och sparar en del av energin. Program P4 Flöde 100% av luften tas utifrån, via bypasspjället. Programmet används dagtid under sommaren när människor vistas i poolområdet. Ingen värmeväxling sker på grund av de små temperaturskillnaderna inom- och utomhus. Hela flödet går därmed via bypasspjället. Program P5 Flöde cykliskt: 30 % av luften tas utifrån; 30 % återförs via värmeväxlaren (där den avfuktas och värms upp); 40 % av luften återförs direkt. Programmet används dagtid när människor vistas i poolområdet och luftfuktigheten är låg. En del av frånluften avfuktas i värmeväxlaren och blandas med friskluften. Denna luft värms därefter i värmeväxlaren och blandas med en del varm, fuktig luft från poolområdet och värms vid behov ytterligare med värmebatteriet. Detta program säkerställer önskad mängd friskluft, bidrar till att upprätthålla önskad luftfuktighet i poolområdet och sparar massor av energi.

7 PROGRAM FÖR LUFTBEHANDLINGSAGGREGAT MED VÄRMEPUMP Program P1.1 Flöde all luft tas uteslutande inifrån, endast en (tillufts-) fläkt arbetar, på 30 % av sin kapacitet. Programmet används nattetid när ingen befinner sig i poolområdet. Det finns inget behov av tilluft utifrån när ingen befinner sig i poolområdet, dvs. ingen energi förbrukas på uppvärmning. Luften tas från poolområdet, förvärms vid behov och återförs därefter till poolområdet. Användning av det här programmet kräver minimal energiförbrukning för att se till så att inte luften i poolområdet står stilla och att en jämn temperatur bibehålls. Värmepumpen används inte i det här programmet. Program P2.1 Flöde från 30 till 100 % av luften tas utifrån. Programmet används dagtid när människor vistas i poolområdet och luftfuktigheten är hög. Upp till 100 % av luften kan tas utifrån, beroende på önskad avfuktningsnivå (luften blir torrare ju mer luft som tas utifrån. Detta gäller när temperaturen ligger under +25 C). Luften utifrån blandas med en del av inomhusluften som kylts med värmepumpen. Denna luft förvärms och avfuktas i värmeväxlaren, förvärms med värmepumpen och värms vid behov ytterligare i värmebatteriet. Detta program säkerställer önskad mängd friskluft, bidrar till att upprätthålla önskad luftfuktighet i poolområdet och minskar energiförbrukningen tack vare värmepumpens höga verkningsgrad. Program P3.1 Flöde 30 % av luften tas utifrån. Programmet används dagtid när människor vistas i poolområdet. Detta är standardläget som säkerställer en god avfuktningsnivå, tillräcklig frisklufttillförsel (baserat på hygienstandarden) och sparar en del av energin. Luften utifrån blandas med inomhusluften som kylts med värmepumpen. Denna luft förvärms och avfuktas i värmeväxlaren, värms med värmepumpen och värms vid behov ytterligare i värmebatteriet. Detta program säkerställer önskad mängd friskluft, bidrar till att upprätthålla önskad luftfuktighet i poolområdet och minskar energiförbrukningen tack vare värmepumpens höga verkningsgrad. Program P4.1 Flöde 100% av luften tas utifrån, via bypasspjället. Programmet används dagtid under sommaren när människor vistas i poolområdet. Ingen värmeväxling sker på grund av de små temperaturskillnaderna inom- och utomhus. Hela flödet går därmed via bypasspjället. Värmepumpen används endast om det är nödvändigt för att förvärma tilluften. Program P5.1 Flöde cykliskt: 30 % av luften tas utifrån; 30 % återförs via värmeväxlaren och värmepumpen (där den avfuktas och värms upp); 40 % av luften återförs direkt. Programmet används dagtid när människor vistas i poolområdet och luftfuktigheten är låg. En del av frånluften avfuktas i värmeväxlaren och med värmepumpen och blandas med friskluften. Denna luft värms därefter i värmeväxlaren och med värmepumpen innan den blandas med en del varm, fuktig luft från poolområdet och, vid behov, värms ytterligare med värmebatteriet. Detta program säkerställer önskad mängd friskluft, bidrar till att upprätthålla önskad luftfuktighet i poolområdet och sparar massor av energi. Under den här cykeln arbetar värmepumpen när luft tillförs utifrån. Värmepumpen fungerar inte när ingen luft tillförs utifrån. Program P6.1 Flöde 100% av luften tas inifrån. Värmepumpen arbetar och avfuktar luften. Programmet används nattetid när luftfuktigheten är hög. Varm och fuktig luft från poolområdet passerar genom värmeväxlaren. Denna kyls därefter med värmepumpen, förvärms och avfuktas i värmeväxlaren innan den förvärms med värmepumpen och, vid behov, värms ytterligare med värmebatteriet.

8 SMART PRODUKTVALSPROGRAM VentMaster v5 AVSETT FÖR MODULAGGREGAT Ventmaster gör det lätt och enkelt att välja AmberAir Pool: simulering i 3D-miljö prisberäkning och direktbeställning (endast för registrerade användare) export av ritningar till dxf-format export av ritningar och tekniska data till Autodesk Revit LCC-beräkningar. Välj optimal lösning för dig med hjälp av vår LCC-kalkylator (driftkostnader) som beräknar luftbehandlingsaggregatets totala livscykelkostnad med hänsyn till: initial investering energiförbrukning fläkt energiförbrukning värmeutrustning, bränsle-/varmvattenförbrukning. VentMaster 5 ÅRS GARANTI Vi använder uteslutande driftsäkra komponenter och modern monteringsutrustning och kan därför garantera en enastående driftsäkerhet. Alla luftbehandlingsaggregat från SALDA levereras med 5 års garanti. Testade av det oberoende laboratoriet SIVENTA. Tester har utförts avseende: Aerodynamik Termiska egenskaper Akustik Elektrisk funktion Ljudeffektnivå Inställning av ljudeffektnivå. Distributör SALDA UAB Ragainės g. 100 LT Šiauliai, Litauen office@salda.lt
