1 Kompaktaggregat EKO-ProkPakt Kompaktaggregat med de senaste trenderna inom HVAC tekniken

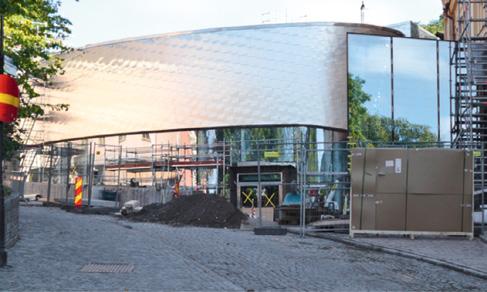

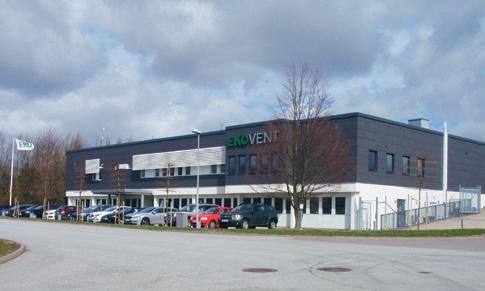

2 Nybyggnad av scenhus på Djurgården, Stockholm. Nybyggnad av hotell, kontor och bostäder i Umeå, etapp1. EKOVENT AB EKOVENT AB grundades 1972 och har utvecklats till ett av Sveriges ledande företag inom luftbehandling. Genom att använda avancerad teknik och många års erfarenhet deltar vi framgångsrikt i många projekt på den nordiska och europeiska marknaden. EKOVENT följer den tekniska utvecklingen och investerar i kunskap och utveckling för att kontinuerligt erbjuda avancerade och innovativa anpassningsbara lösningar och professionellt stöd även för det mest krävande projekten. 2

3 KOMPAKTAGGREGAT Kompaktaggregatet har utvecklats enligt dom senaste trenderna inom HVAC tekniken, som kräver optimal utrymmesplanering, högspecialiserade lösningar och snabbt installationssystem baserat på plug-play konceptet. Hög effektivitet uppnås genom att kombinera toppmoderna komponenter och programvara, snabb och enkel installation och lätt underhåll minimerar livscykelkostnaden för produkterna. Ett brett utbud av ytterligare funktioner (värmepump, VRV/VRF-kompatibilitet, etc.) markerar dessa aggregat som unika produkter tillgängliga på marknaden. 3

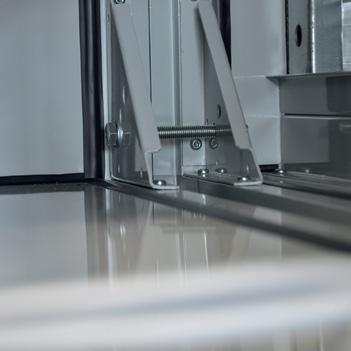

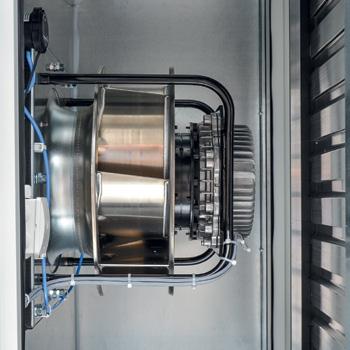

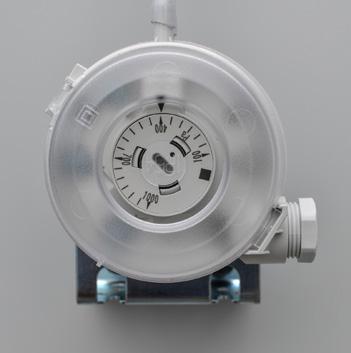

4 KOMPONENTER Förutom EC-fläktar med högeffektiva motorer (som överstiger krav för klass IE4) som både kan levereras i olika skydds- och projektspecifika utförande, är EKOVENT:s kompaktaggregat utrustade med dom bästa komponenter tillverkade av världsledande, verifierade företag för att vara effektiva, tysta och långvariga från filter som garanterar högsta hygienstandard, värmeåtervinningssystem till avancerade styr- och reglersystem. KONSTRUKTION Kompaktaggregaten är EUROVENT certifierade, med galvaniserat hölje av stålplåt pulverlackerat i RAL 7035 (andra färger tillgängliga på begäran), 50 mm termisk mineralulls värmeisolering, specialkonstruerade gångjärn och handtag för enkelt tillträde, och dubbeltätade dörrar för att säkerställa att aggregaten är lufttäta. Mekaniska och termiska data: Mekanisk stabilitetsklass D1 Höljets läckagefaktor vid 400 Pa och 700 Pa L1 Filter läckage F9 Termisk täthetsklass T2 Termisk isoleringsfaktor TB2 STYR- OCH REGLERSYSTEM Kompaktaggregatet levereras med förinstallerad styr- och reglersystem, specialutvecklad applikation med processorer optimerade för att uppnå en maximal och effektiv systemkontroll. Plug-play konceptet med fabriksinställda, fullt utrustade enheter möjliggör enkel installation och enklare driftsättning. 4

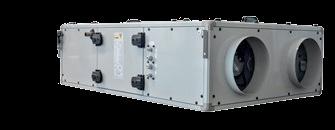

5 UNDERTAKSMONTERADE AGGREGAT CPL-C undertaksaggregat erbjuder mycket hög effektivitet för små aggregat, fungerar som komplett lösning för luftbehandling i sektionsutförande. Enkel konstruktion med integrerad styr- och reglerutrustning garanterar lätt montage och enkelt underhåll. På grund av dess storlek, kompakt sektionsutförande, låg ljudnivå är aggregaten utmärkta för små separata utrymmen, som konferensrum, klassrum, kontor och liknande användningsområden. Tre olika aggregatkonfigurationer med luftflöde upp till 3500 m³/h. 5

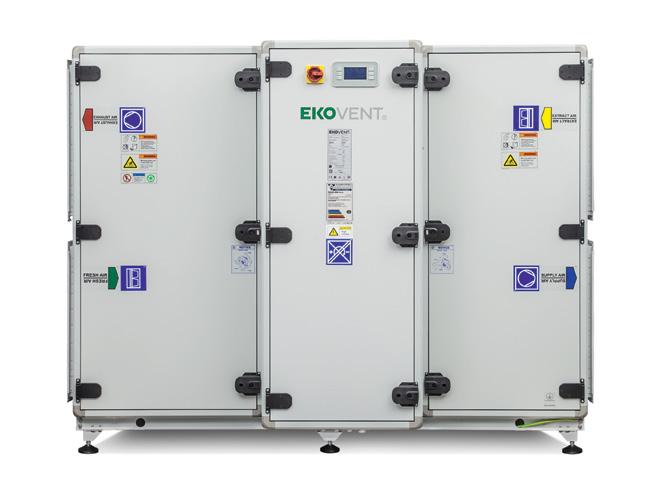

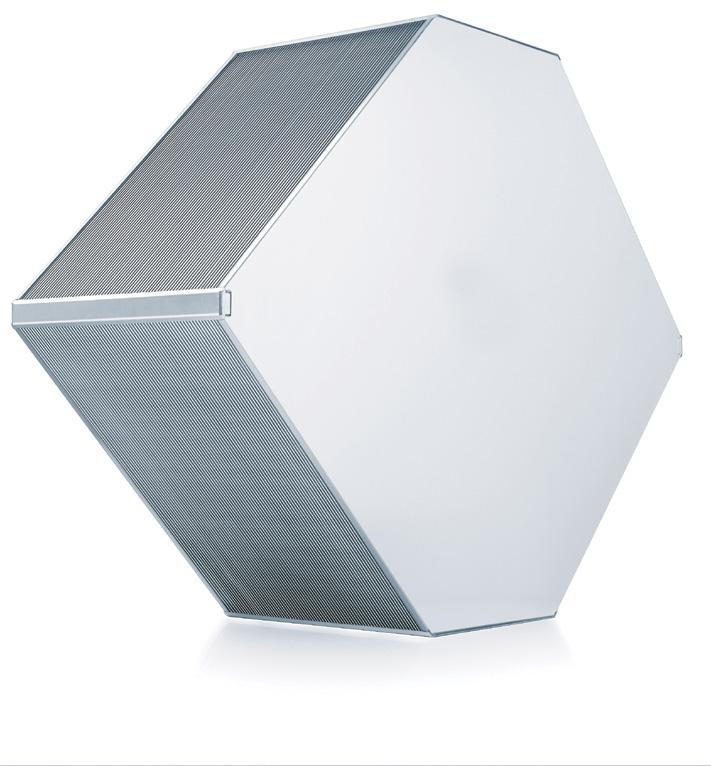

6 EKO-PROKPAKT CPL KOMPAKTAGGREGAT Apparatskåp Filter Spjäll Dräneringstråg Fläktar Värmeväxlare PLATTVÄRMEVÄXLARE CPL kompaktaggregat är utrustade med högeffektiv motströmsvärmeväxlare, med styr- och reglerutrustning i en eller flera sektioner. Förbättrad konstruktion och optimalt val av komponenter minskar betydligt ljudnivåerna, samtidigt erhålls enkel installation och underhåll, såväl som många tillgängliga konfigurationer, tillbehör och möjligheter förenade med stor flexibilitet gör dessa aggregat idealiska för projekt med begränsade utrymmen där blandning av luftflöden vill undvikas. Hög effektivitet i kompakta dimensioner Energiklass A+ Ingen blandning av uteluft och frånluft -> luftvägarna är helt separerade Värmeåtervinning upp till 90% Luftflöden från 600 m³/h upp till m³/h 11 olika aggregatkonfigurationer 6

7 EKO-PROKPAKT CRO KOMPAKTAGGREGAT Apparatskåp Filter Spjäll Fläktar Värmeväxlare ROTERANDE VÄRMEVÄXLARE Innovativ design och konstruktion av CRO kompaktaggregat utrustade med högeffektiva värmeväxlare från världsledande tillverkare, medger högre luftflöden med hög värmeåtervinning samtidigt som deras kompakta design och flexibilitet bibehålls. Beroende på höga luftflöden och låga ljudnivåer är dessa luftbehandlingsaggregat väl lämpade för anläggningar med stora ytor och är tillgängliga med stort antal tillbehör, alternativ och möjligheter. Energiklass A/A+ Värmeåtervinning Värmeväxlare med återvinning upp till 80% Luftflöde upp till m³/h 6 olika aggregatkonfigurationer Alternativ med kondensation-, entalpi och sorptionsvärmeväxlare. 7

8 * Denna bild är ett exempel på stående aggregat i utomhusutförande med enkelriktat luftflöde för att undvika blandning av uteluft och avluft AL TL Exempel med väderskyddsgaller 2. Alternativ med tillkommande värmning eller kylning 3. Alternativ med shuntgrupp integrerad i utomhus utförande, levereras separat för aggregat i inomhusutförande 4. Högeffektiva EC-fläktar med EI4 motorer 5. Apparatskåp integrerat, komplett kabeldragning, förinstallerat plug-play 6. Aggregat standardutförande 7. Tak för utomhusutförande 8. Intagshuv. Finns med droppavskiljare som tillbehör 9. Exempel med dukstos 10. Alternativt utförande med integrerad kyla och/eller värmepump för värmning eller kylning 11. Vattenbatteri för värme och kyla alternativ med DX-batteri för värme och kyla 12. Värmeåtervinningsdel levereras i en sektion eller i delar för lättare intransport 13. Motströmsvärmeväxlare (CPL) och roterande värmeväxlare finns som alternativ 14. Alternativ med recirkulationsspjäll CPLC Kompakt undertaksaggregat Aggregatstorlek CPLC 900 Min. CPLC 1500 Nominell Max. CPLC m 3 /h 8

9 5 6 7 Aggregatstorlek CPLC Kompakt undertaksaggregat CPLC CPLC 1500 UL Min. Nominell Max. CPLC m 3 /h Aggregatstorlek CPLC Kompakt undertaksaggregat Aggregatstorlek FL CPL Kompaktaggregat med plattvärmeväxlare CPL 1000 CPLC 900 CPL 1400 CPL 2400 CPL 3500 Min. CPL 4000 Min. CPLC 1500 Nominell CPL 5200 Nominell Max. CPL 7000 CPL 8500 Max. CPL CPLC 2400 CPL CPL m 3 CPL /h m 3 /h CPL Kompaktaggregat med plattvärmeväxlare Aggregatstorlek CPL 1000 CPL 1400 CPL 2400 CPL 3500 CPL 4000 Min. CPL 5200 Nominell CPL 7000 CPL 8500 Max. CPL CPL CPL CPL m 3 /h CRO Aggregat med roterande värmeväxlare Aggregatstorlek CRO 1800 CRO 2600 CRO 4000 CRO 6000 CRO 8000 Min. CRO Nominell CRO Max. CRO CRO CRO CRO m 3 /h 9

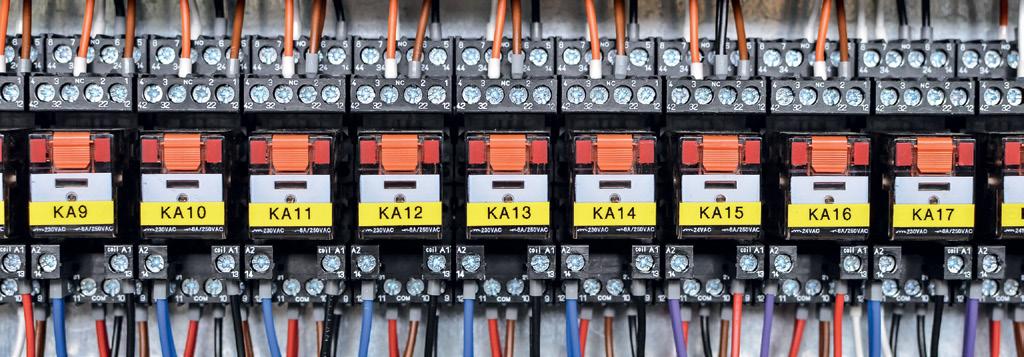

10 STYR & REGLERSYSTEM Styr- och reglersystemet omfattar kabeldragning utförd på fabrik, testat och provat apparatskåp, DDC styrenhet och övriga ingående utrustningar. Alla komponenter är monterade och anslutna: och endast pålitliga, testade HVAC applikationer är installerade. Styrsystemet fungerar via MOD- BUS kommunikationsprotokoll (BACnet och LON stöds också) och är integrerat i enheten för att underlätta användning och kontroll efter plugplay konceptet. Många extra tillbehör finns, den enklare källkoden för feldiagnostik, möjlighet att skicka den vanliga felrapporten från regulatorn (med möjlighet till fjärråtkomst via serviceverktyget långdistansservice säkerställer användarvänlighet och långsiktig tillfredsställelse. Applikationer installeras med en aktiverad direktåtkomst via webbläsare (HMI@web) en fjärråtkomst där servicepersonalen kan direkt se enhetens display och lösa eventuella problem på kortast möjliga tid. 10

11 Rubrik Tidsprogram med inställbart veckoprogram och alternativ för helger eller andra lediga dagar Läge för dag och nattdrift Sommar/vinter kompensering, förvärmningsfunktion Möjlighet att skicka en vanlig felrapport från regulatorn Tillufts- och frånlufts- fläktstyrning via luftflödesgivare konstant luftflöde Kaskadstyrning mellan frånlufts- och tilluftstemperatur med min och max inställning för tilluftstemperatur Sekvensreglering av tilluftstemperaturen för värmeåtervinningssystem, värmepump, vattenbatteri Fjärr start/stopp Ändring av luftflödesförhållandet mellan tillufts- och frånluftsfläkt Frostskydd med frysskyddsgivare i intagsdelen Tillufts- och frånluftsfilter övervakas via aktiva differenstryckgivare Frikylning Extra rumsenhet för pekskärm Aktivering av värmpump vid lägre utomhustemperaturer Värmeväxlare med maximal ekonomisk utformning (MECH) Lös styrenhet (rumsenhet) Tillträde via webbläsare Trender och larm sparas på SD kort Enklare feldiagnostik Gemensam felrapport BACnet/IP. BACnet, LON kommunikation protokoll, webb anslutning (enkel grafisk skärm) Funktion för fläktar i drift Status Aktiva alternativ Tillgängligt på begäran 11

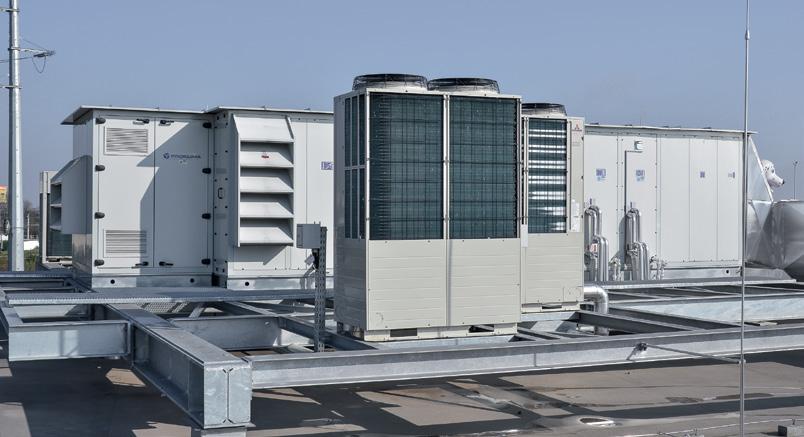

12 FUKTKONTROLL Kontroll av inomhusfukten är viktigt för ett behagligt mikroklimat. Torr luft orsakar märkbara hälsoproblem, negativa effekter på hjärnans funktion, hudproblem och ökar tröttheten. Uppgiften att bibehålla optimal fuktighetsnivå är ännu mer krävande under vinterperioden. På grund av skillnader i olika VRV/VRF-system, ger vi full professionell support från projektplanering till driftsättning. *) VRV/VRF-system Variabel köldmediemängd/flöde. (Variable Refrigerant Volume/Flow). Genom att installera en sorptionsväxlare som torkar fuktig luft under sommaren halveras kostnaderna för kyla, och genom att behålla och tillsätta fuktighet under vinterperioden uppnås hög värmeåtervinning, vilket möjliggör att optimala temperatur- och fuktighetsnivåer under hela året. Snabb investeringsavkastning genom minskning av de totala investeringarna för luftbehandlingssystem och avsevärt lägre driftkostnader. VRV/VRF KOMPABILITET Kompaktaggregat är tillgängliga i versioner som är kompatibla med VRV/VRF* system och andra externa kompressor-kondensor aggregat och har en värmefunktion beroende av den externa enheten. 12

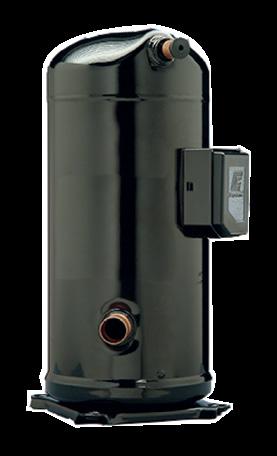

13 SPECIALSKYDD Speciellt skydd hänför sig till utrustning och konstruktion av luftbehandlingsaggregat för användning i krävande och frätande miljöer. Lång hållbarhet säkerställs också av högkvalitativa komponenter gjorda av resistenta material med extra skydd och genom speciell konstruktion anpassade till aggressiva förhållanden. Ett aggregat med specialskydd är helt pulverlackerat och med den speciella elementkonstruktionen ökar hållbarheten och aggregatet behåller sina optimala hygienförhållanden. VÄRMEPUMP Luftbehandlingsaggregat med integrerad kyla och värmepump är konstruerade enligt dom senaste tekniska trenderna och anpassade till kundens individuella behov. Intelligenta mjukvarulösningar, komponenter av högsta kvalitet som stöds av optimerad konstruktion och enkelt underhåll bidrar både till låga projekterings- och driftkostnader utan att behöva installera separata kompletterande system. 13
