Luftbehandlingsaggregat för simhallar

Transkript

1 Luftbehandlingsaggregat för simhallar Luftbehandlingsaggrega med de senaste trenderna inom HVAC tekniken

2 Hotel Lone EKOVENT AB EKOVENT AB grundades 1972 och har utvecklats till ett av Sveriges ledande företag inom luftbehandling. Genom att använda avancerad teknik och många års erfarenhet deltar vi framgångsrikt i många projekt på den nordiska och europeiska marknaden. EKOVENT följer den tekniska utvecklingen och investerar i kunskap och utveckling för att kontinuerligt erbjuda avancerade och innovativa anpassningsbara lösningar och professionellt stöd även för det mest krävande projekten. MODULAGGREGAT HYGIENISKA LUFTBEHANDLINGSAGGREGAT KOMPAKTAGGREGAT REGENERATIVA LUFTBEHANDLINGSAGGREGAT 2

3 Admiral Grand Hotel VARFÖR VÄLJA EKOVENT? Att erbjuder kompletta lösningar för projekt med olika och speciella krav är vår specialitet, från aggregat för ventilation, kylning och uppvärmning med kompakt/ modulaggregat till luftbehandlingsaggregat för avfuktning, uppvärmning och kylning av stora poolareor. EKOVENT:s poolaggregat är konstruerade för att alltid vara energieffektiva med kompletta smarta optimerade styrsystem för lägsta driftkostnad. Som tillbehör kan våra aggregat levereras med reversibel värmepump för optimerad energihushållning och medger året runt reglering av klimatet i poolområdet. I samarbete med ledande komponenttillverkare utvecklar vi optimala teknologier och erbjuder komplett support från konstruktion, driftsättning till service och underhåll. 3

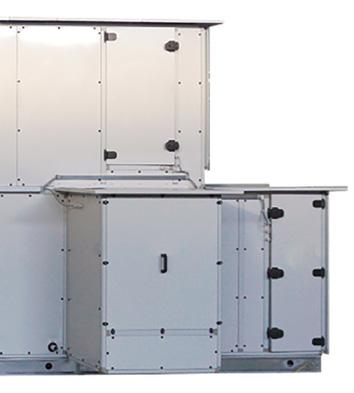

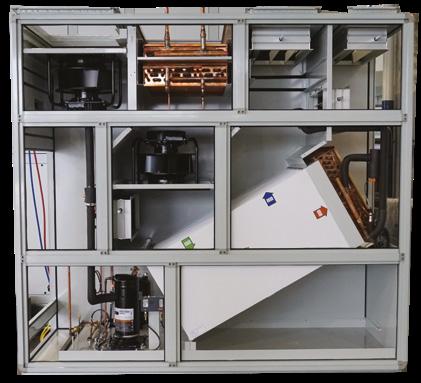

4 EKO-MODUL POOLAGGREAT EKOVENT:s multifunktionella modulaggregat för pooler finns i 18 standardstorlekar för inomhus- eller utomhus installation med luftflöde från m 3 /h till m 3 /h med många utförandealternativ och konfigurationsvariationer. Förutom 18 standardstorlekar är det möjligt att skapa enheter enligt projektbehovet och gör därmed dessa luftbehandlingsaggregat idealiska för renovering/ ombyggnadsprojekt och andra särskilt krävande projekt. 1a 1b Panelfilter för kompaktaggregat (tillbehör för modulaggregat) Påsfilter för modulaggregat Våra aggregat är utrustade med toppmodern teknik som värmepumpar och kompletta styrsystem med ett interaktivt gränssnitt. Endast komponenter med ett högt korrosionsskydd som polypropylen, aluminiumåtervinnare eller kopparväxlare är installerade. Aggregatet är konstruerat av element med högsta kvalitet och är pullverlackerade för hög korrosionsresistans. 2 Ljuddämpare som inte absorberar eller håller kvar fukt Som tillbehör kan aggregatet förses med vattenkondensor för extra uppvärmning av poolvatten och/eller med en reversibel värmepump som medger året runt reglering av klimatet i poolområdet. 3 Fläktar med EC-motorer och inbyggda mätanordningar 4 Apparatskåp med installerat och testat styrsystem 8 1b

5 5 6 7 Värmepump med R410A köldmedia Kopparbatterier Lufttät konstruktion med termisk brygga EKO-KOMPAKT POOLAGGREGAT EKO-Kompakt Poolaggregat är utrustade med speciellt utvalda komponenter med integrerat återvinningssystem med hög korrosionsbeständighet. Kompaktaggregatet har kabeldragning utförd på fabrik med förinstallerat och testat styrsystem. Hög prestanda och små dimensioner gör aggregatet perfekt för mindre projekt medan plug-play systemet med integrerad styrutrustning medför enkel installation, underhåll och användning. Livscykelkostnaden för produkten reduceras till minimum. Luftbehandlingsaggregatet tillverkas i två standardiserade storlekar med luftflöde från 1300 m 3 /h till 3200 m 3 /h. 8 Anodiserade aluminiumspjäll Som tillbehör kan aggregatet förses med en vattenkondensor för extra uppvärmning av poolvatten. 9 Högeffektivt värmeåtervinningssystem 3 1a 3 6 1a b 1b

6 VINTERDRIFT SNABB UPPVÄRMNING Vid uppstart kan systemet värmas upp med ett värmebatteri VINTERDRIFT AVFUKTNING Avfuktning genom att använda värmepump ger högre värmeåtervinning SOMMARDRIFT Ventilation utan användning av värmepump - avfuktning genom ventilation MEKANISKA OCH TERMISKA EGENSKAPER Mekanisk stabilitetsklass D1 Höljets läckagefaktor vid 400 Pa eller 700 Pa L1 Filterläckage F9 Termisk täthetsklass T2 Termisk isoleringsfaktor TB2 SOMMARDRIFT KYLNING Ventilation utan användning av värmepump - avfuktning genom ventilation Valamar President 6

7 Adriatiq Le Méridien Lav 7

8 STYR & REGLERSYSTEM Styr- och reglersystemet omfattar kabeldragning utförd på fabrik, testat och provat apparatskåp, DCC styrenhet och övriga ingående utrustningar. Alla komponenter är monterade och anslutna och en speciell applikation för poolaggregat är installerad. Applikationen för poolaggregat är speciellt utvecklad för dom specifika avfuktningskrav i syfte att förhindra kondensation och hålla luften inom optimala klimatgränser. Inställningsvärden som utlöser systemreaktioner är individuellt inställda och är helt anpassningsbara till projektförhållandena. Applikationen direkt tillgång till internet via webbläsaren (HMI@web), är en fjärråtkomst som gör det möjligt för servicepersonal att se enhetsdisplayen via egna enheter (fjärrservice) för att snabbt lösa eventuella problem eller tvivel. -VDC Brandlarmsignal -B1,-B2,-B3,-B4,-B5 Kanaltemperaturgivare -B7,-B8 Kanalfuktgivare -B9 Frystermostat -F1,-F3 Differenstryckbrytare -F2,-F4 Luftflödesgivare -Y1 Spjällmotor -Y2 Spjällmotor -Y3 Spjällmotor -Y5 Spjällmotor -Y11 Spjällmotor -SS1,-SS2 Servicebrytare -M1,-M2 Tilluftsfläkt/frånluftsfläkt -M1,-M2 Tilluftsfläkt/frånluftsfläkt -M3 Cirkulationspump -K1 Kompressor + värmare -HP1,-LP1 Hög- lågtryckpressostat -EPV1 Elektromagnetisk ventil -EV1 Elektrisk expansionsventil -PF1 Tryckgivare köldmedia -BF1 Temperaturgivare köldmedia -BK1 Kompressor temperaturmätning -DS / -ZA System start/stopp -MOD MODBUS kommunikation -U Anslutning huvudmatning *Redovisat schema är ett exempel, flödesscheman är individuella och anpassas efter valt system 8

9 VDI POOL WEB APP Applikation för beräkning av erforderligt luftflöde för poolområdets avfuktning och snabbval av standardaggregat med integrerat styr- och reglersystem för det beräknade luftflödet. 9

10 Temperatur t ( C) Relativ fuktighet Entalpi h (kj/kg) Projekt: System: Datum: Namn: Fuktinnehåll x (g/kg) 10
