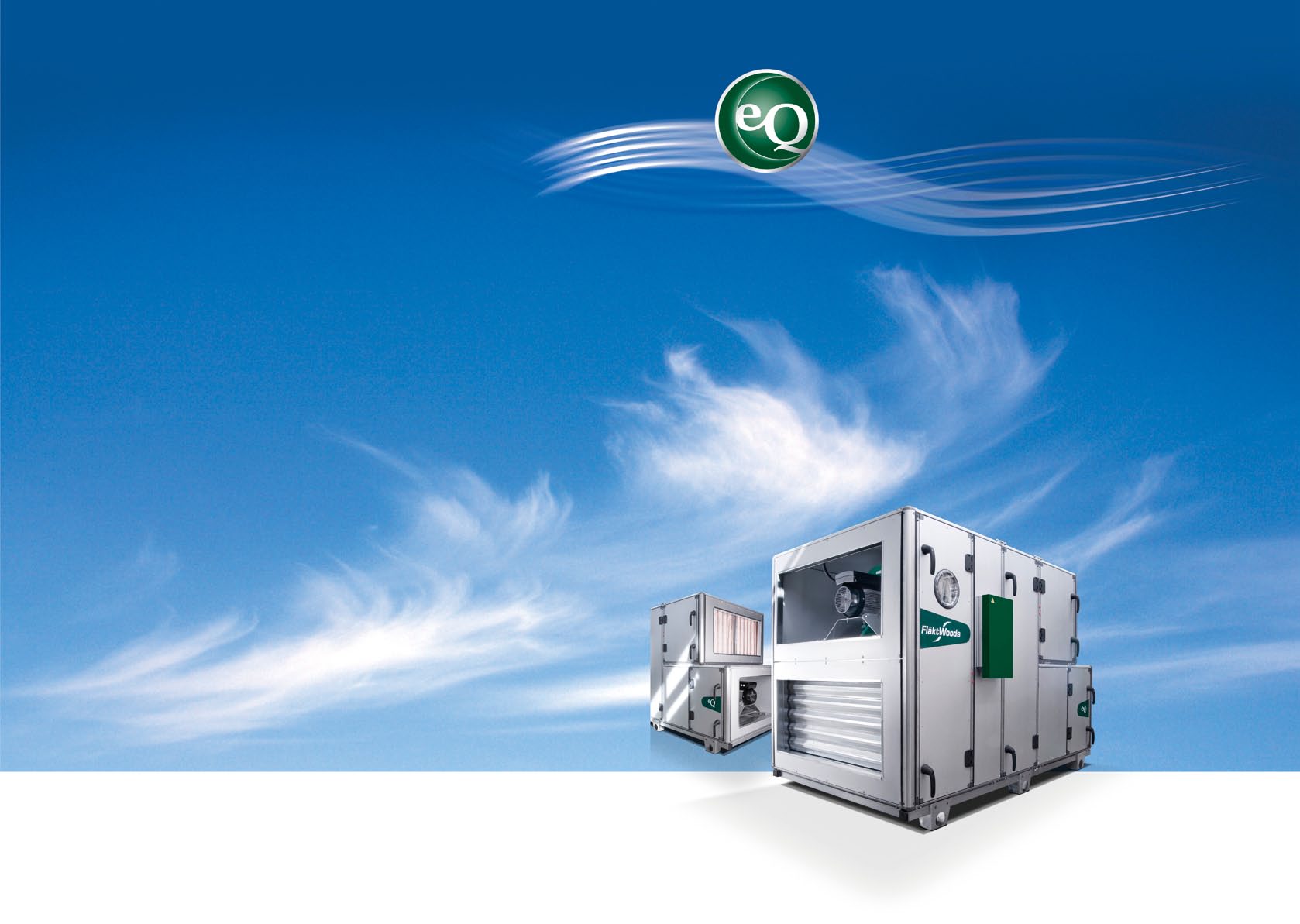

1 Luftbehandlingsaggregat eq Med eq PLUS-sortimentet

2 Framtidens ventilation tillgänglig idag. Den nya eq-serien från Fläkt Woods är resultatet av intensiv forskning och utveckling och mer än 100 års erfarenhet. eq finns i 21 olika storlekar med luftflöde från 0,1 till 12,5 m 3 /s. Sortimentet täcker de flesta tänkbara behov, från enstaka tilluftsenheter till integrerade lösningar med värmeåtervinning och avancerad styrning. AHU N o Range eq

3 Fläkt Woods lanserar fler optimerade funktioner i eq PLUS. Det kundanpassade sortimentet eq PLUS erbjuder en rad optimerade funktioner för t.ex. hygienapplikationer och ger stor flexibilitet i material och konfigurering. Smart konstruktion och en utvecklad leveransprocess gör att eq kan uppfylla behoven i de flesta byggprojekt. Flexibel konstruktion, energieffektiva komponenter och briljant styrsystem sätter tillsammans en ny standard för branschen och uppfyller morgondagens krav rörande prestanda, kostnad och energieffektivitet redan idag. De moderna luftbehandlingsaggregaten är konstruerade för att uppfylla alla tänkbara ventilationskrav och standarder i Europa. eq uppfyller lufttäthetsklasser enligt CEN och tillverkas i anläggningar som är kvalitetsgodkända enligt ISO 9001 och miljögodkända enligt ISO eq är certifierat av Eurovent. Typiska installationer Det breda sortimentet innebär att det finns en lämplig modell för varje behov, antingen det är placerat inomhus eller på taket. eq passar lika bra för installationer i industrianläggningar och offentliga byggnader som för bostäder, skolor, kontor, butiker och sjukhus. eqs FÖRDELAR Energieffektivitet Hög prestanda Hygienisk utformning Integrerat styrsystem Modularitet/ standardkopplingar Korrosionsklass C4 Servicevänligt Snabb driftsättning Kort leveranstid

4 Standardiserat Prisvärt med kort leveranstid är två viktiga faktorer som möjliggörs i det standardiserade eq-sortimentet. Kundanpassat eq PLUS har ett bredare utbud av komponenter och varianter än eq, vilket ökar funktionaliteten och flexibiliteten. Optimerat Nio mycket vanligt förekommande storlekar där optimerade funktioner såsom inbyggd COOLER och roterande värmeväxlare m.m. finns tillgängliga. Speciella krav För installationer som kräver funktionalitet utöver vad som erbjuds i eq-sortimentet finns lösningen i eq PLUS. Flexibilitet Med eq finns möjligheten att kombinera enkel- eller dubbelvåningshölje, vilket möjliggör korta installationer. För riktigt trånga installationer finns eq Top med alla anslutningar uppåt (storlek 008 och 011). Utökad flexibilitet Delar från eq och eq PLUS kan kombineras. Aggregatets plattform kan vara standardiserat medan ett urval av funktionerna är kundanpassade. Det gör eq PLUS sortimentet till ett av de mest flexibla på marknaden. Smart styr- och reglerutrustning Standardiserad styrplattform med modulär uppbyggnad ger hög flexibilitet. Kommunikation som standard. Kundanpassad styroch reglerutrustning Kundanpassad styrutrustning för alla tänkbara applikationer. Energieffektivitet Energieffektivitet är en av hörnstenarna i Fläkt Woods vision. Komponenterna är konstruerade för att vara så energieffektiva som möjligt. Energilösningar Fläkt Woods kan erbjuda energilösningar i världsklass, exempelvis ReCooler, Combi Cooler och Twin Wheel-system.

5 Flexibilitet som tillgodoser dina behov Kammarfläkt, Centriflow PLUS Radialfläkt EC-motorer, IE2-motorer Dörrar med litet läckage Inspektionsfönster Ergonomiska handtag Roterande värmeväxlare REGOTERM, TURBOTERM Plattvärmeväxlare RECUTERM Vätskekopplade värmeväxlare ECOTERM, ECONET Robust hölje med hög hållfasthet Hygienisk utformning Korrosionsklass C4 Läckageklass CEN B Kompakt/litet utrymmesbehov Isoleringsklasser T2 och TB2 Syntet- eller glasfiberfilter Glasfiberfilter för litet tryckfall, lågt SFPv Förfilter Rostfritt tråg utan dränering Absolutfilter Kolfilter Returluftdel Blandningsdel Spjäll Kraftfull digital styrenhet Kommunikation via OPC, BACnet, LonWorks eller Modbus Inbyggd webbserver Luftvärmare, vatten eller frysskydd. Inbyggd eller kanalmonterad. Luftvärmare, elektrisk. Inbyggd eller kanalmonterad. Luftkylare, vatten eller förångande köldmedium. Inbyggd eller kanalmonterad. Kylenhet Cooler, Reversibel Cooler, Combi Cooler eller ReCooler

6 Fläkt Woods systemspecialisterna Econet Ett noggrant utformat system kan ge mer än summan av de ingående delarna. Komponenter med hög prestanda är en självklar startpunkt. Men det är genom att kombinera produkter till system och använda smarta styrenheter man kan åstadkomma de mest energieffektiva lösningarna. Den här strategin kräver att system och enskilda komponenter konstrueras tillsammans. Det fordras ingående kunskap om de enskilda produkternas inverkan på varandra och den slutliga sammantagna effekten för att uppnå ett bra resultat. Fläkt Woods både utvecklar och tillverkar komponenter och konstruerar dessutom system. Det är därför vi kan kombinera delarna till samstämda totallösningar. Smart kyldistribution Don Luftbehandlingsaggregat Varvtalsreglerade fläktar

7 Reglering av systemet Spara energi, pengar och miljö med Fläkt Woods Fläktkonvektorer Effektiv energianvändning är en viktig aspekt på ventilation. Inom detta område besitter Fläkt Woods en stor och välkänd kompetens. Produkter och lösningar som är särskilt energieffektiva märker vi med e 3. Dessa produkter och lösningar skonar både din ekonomi och vår miljö på lång sikt. Don och reglering av luftflöde

8 Unik styrutrustning Oavsett om du är konsult, entreprenör eller användare kommer du att uppskatta fördelarna med att välja eq med fabriksmonterad styrutrustning. Vår styrutrustning är utvecklad för att underlätta projektplanering, installation och drift och ge dig mer tid för annat. Den integrerade styrutrustningen levereras komplett med alla nödvändiga fältkomponenter; programmerad, konfigurerad och testad. Det är den perfekta lösningen för både små installationer med enkla styrfunktioner och för större anläggningar med krav på datakommunikation. Fläkt Woods styrplattform stöder kommunikation via öppna standardprotokoll som möjliggör enkel och kostnadseffektiv integrering med byggnadsautomationssystem. Luftbehandlingsaggregatet ansluts till andra system av systemintegreratören. Styrutrustningen uppfyller naturligtvis EG-direktiven MD, EMC och LVD.

9 Kraftfullt och enkelt produktval Acon är vårt program för val och projektering av luftbehandlingsaggregat. Programmet är webbaserat och uppdateras kontinuerligt utan att användaren behöver ladda ner och installera uppdateringar. Acon ger dig all information och support som behövs för god planering. Produktmått Ljuddata Verkningsgrad LCC Leveranstid Dxf- och Dwg-filer kan exporteras till CAD-programvara Support finns för Autodesks i-drop Alltid aktuell dokumentation Leveransalternativ > ControlMaster > ControlMaster PLUS Kompakt standardstyrskåp Flexibel standardkonstruktion Standard reglercentral Styrskåp integrerat i fast panel/tak Fältkomponenter monteras om möjligt Kompakt plintinterface Flexibel standardkonstruktion Levereras utan reglercentral Plintinterface integrerat i fast panel Fältkomponenter monteras om möjligt Kundanpassat för installationer med specifika och högt ställda krav på flexibilitet t.ex. val av ingående komponenter, elektrisk kapsling och konstruktion. Eftersom detta inte alltid finns på lager kan det medföra längre leveranstid. Externt styrskåp Orderbaserad konstruktion Valbar reglercentral Styrskåp för väggmontage Fältkomponenter medlevereras Inbyggt styrskåp Orderbaserad konstruktion Valbar reglercentral Styrskåp integrerat i aggregatdel Fältkomponenter monteras om möjligt Plintinterface Flexibelt plintinterface t.ex. för egen regulator Levereras utan reglercentral Elskåp integrerat i aggregatdel Fältkomponenter monteras om möjligt

10 Mått Storlek Höjd Höjd Bredd Längd Längd H 1 (mm) H 2 (mm) (mm) Roterande värme- Plattvärmeväxlare (mm) växlare (mm) 005* * * * * *Lagerhållna komponenter ger snabbare leveranstid. Höjd H 1 Höjd H 2 Höjd H 1 Fler mått och data för andra värmeåtervinningsfunktioner finns i den tekniska katalogen och produktvalsverktyget ACON. Längdmått anges inklusive enhet med korta påsfilter, fläktar med minsta motorstorlek samt värmeväxlare.

11 Flödesschema 0,36 0,72 1,44 2,16 2,88 3,6 5,4 7,2 9 10,8 12,6 14,4 16, ,6 25,2 28,8 32, ,6 43,2 46,8 3 x 1000 m /h ,1 0,2 0,4 0,6 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 7,0 8,0 9, m /s

12 We Bring Air to Life Fläkt Woods Group kan erbjuda ett komplett sortiment av produkter och lösningar för ventilation, luftbehandling och industriell luftteknik eq-sales-brochure-se-09a-8628 CCJ Kommunikation Fläkt Woods AB Kung Hans väg 12 SE Sollentuna Tel
