DesiCool OMVANDLAR VÄRME TILL KYLA.

Transkript

1 DesiCool OMVANDLAR VÄRME TILL KYLA.

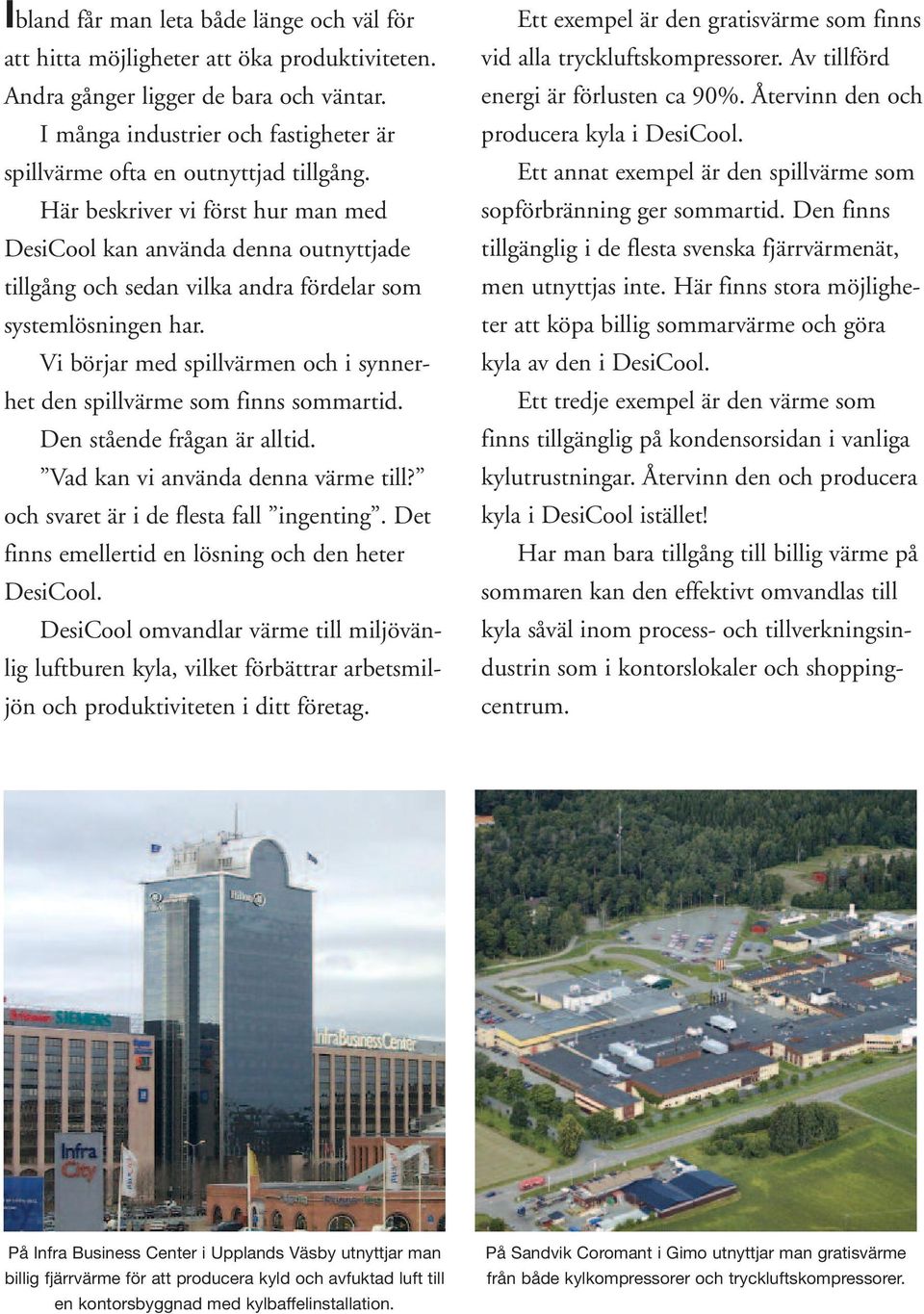

2 Ibland får man leta både länge och väl för att hitta möjligheter att öka produktiviteten. Andra gånger ligger de bara och väntar. I många industrier och fastigheter är spillvärme ofta en outnyttjad tillgång. Här beskriver vi först hur man med DesiCool kan använda denna outnyttjade tillgång och sedan vilka andra fördelar som systemlösningen har. Vi börjar med spillvärmen och i synnerhet den spillvärme som finns sommartid. Den stående frågan är alltid. Vad kan vi använda denna värme till? och svaret är i de flesta fall ingenting. Det finns emellertid en lösning och den heter DesiCool. DesiCool omvandlar värme till miljövänlig luftburen kyla, vilket förbättrar arbetsmiljön och produktiviteten i ditt företag. Ett exempel är den gratisvärme som finns vid alla tryckluftskompressorer. Av tillförd energi är förlusten ca 90%. Återvinn den och producera kyla i DesiCool. Ett annat exempel är den spillvärme som sopförbränning ger sommartid. Den finns tillgänglig i de flesta svenska fjärrvärmenät, men utnyttjas inte. Här finns stora möjligheter att köpa billig sommarvärme och göra kyla av den i DesiCool. Ett tredje exempel är den värme som finns tillgänglig på kondensorsidan i vanliga kylutrustningar. Återvinn den och producera kyla i DesiCool istället! Har man bara tillgång till billig värme på sommaren kan den effektivt omvandlas till kyla såväl inom process- och tillverkningsindustrin som i kontorslokaler och shoppingcentrum. På Infra Business Center i Upplands Väsby utnyttjar man billig fjärrvärme för att producera kyld och avfuktad luft till en kontorsbyggnad med kylbaffelinstallation. På Sandvik Coromant i Gimo utnyttjar man gratisvärme från både kylkompressorer och tryckluftskompressorer.

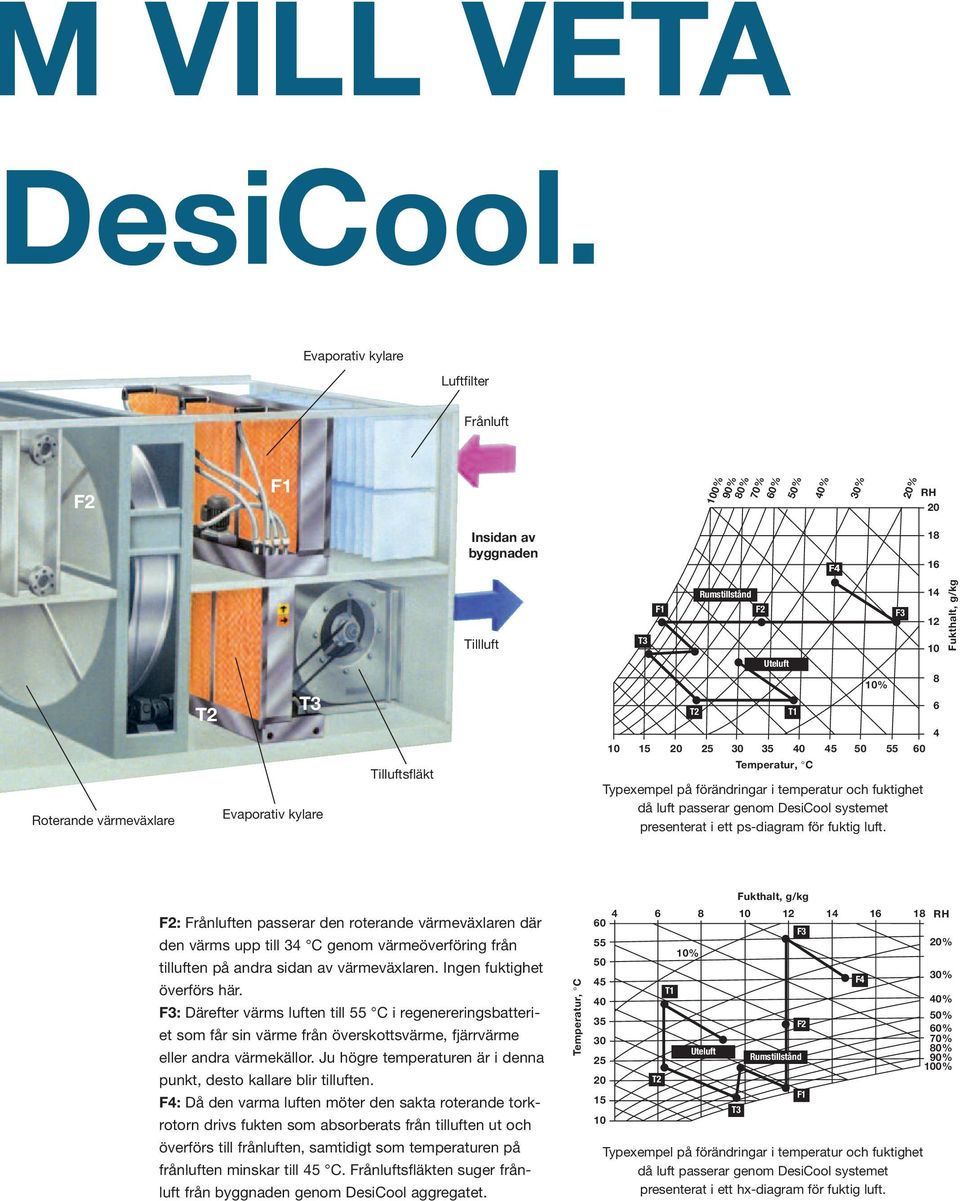

3 FÖR DIG SOM MER OM Så här fungerar DesiCool DesiCool använder sorptiv kylteknik för att producera sval luft som distribueras genom byggnadernas tilluftskanaler. DesiCool kyler luften i två steg: först genom kylning i en roterande värmeväxlare och slutligen i en evaporativ kylare. Den effektiva tekniken bakom DesiCool systemet är väl beprövad och installeras enkelt plug and play. Det innebär att du som användare kan fokusera på din verksamhet istället för på tekniken bakom DesiCool. Följande exempel förklarar kylprocessen och dess effekt på temperatur och fuktighet. Siffrorna i exemplet representerar typiska fuktighets- och temperaturvärden för en varm sommardag. Avluft Utsidan av byggnaden Frånluftsfläkt Regenereringsbatteri F4 F3 Uteluft T1 Luftfilter Torkrotor DesiCool är enkelt att integrera och installeras utan problem plug and play. På tilluftssidan Den uteluft (30 C) som ska tillföras byggnaden filtreras först från damm och partiklar. Detta ger ren tilluft samtidigt som underhållet minimeras. T1: I nästa steg passerar luften genom torkrotorn som torkar luften till en nivå som optimerar effekten av de evaporativa kylarna längre nedströms. Denna torkprocess sänker fukthalten och höjer lufttemperaturen från 30 till 39 C. T2: Därefter går den torrare och varmare luften in i den roterande värmeväxlaren där den kyls till 23 C. Detta sker eftersom frånluften på den andra sidan värmeväxlaren är kallare. Ingen förändring i fuktighet inträffar här. T3: När den kylda luften slutligen passerar de fuktiga ytorna i den evaporativa kylaren, sänks temperaturen ytterligare till ca 15 C genom att vatten avdunstar. Temperatursänkningen åstadkoms genom att den värme som är nödvändig för avdunstningsprocessen tas från luften själv. Slutresultatet blir en skön och sval tilluft. Luften som nu är 15 C tillförs byggnaden med tillluftsfläkten. Värmealstringen i rummet ökar temperaturen med 8 C vilket ger en slutlig rumstemperatur på 23 C. På frånluftssidan Luft som tas från byggnaden (23 C) filtreras från damm och partiklar. F1: Den filtrerade frånluften passerar den evaporativa kylaren i frånluftsriktningen, där den kyls ner till 18 C genom avdunstning. Detta kyler och fuktar luften samtidigt.

4 VILL VETA esicool. Evaporativ kylare Luftfilter Frånluft F2 F1 100% 90% 80% 70% 60% 50% 40% 30% 20% RH 20 Insidan av byggnaden F Roterande värmeväxlare T2 T3 Evaporativ kylare Tilluftsfläkt Tillluft 10 T3 15 Rumstillstånd F1 F2 F3 20 T2 25 Uteluft Temperatur, C % Typexempel på förändringar i temperatur och fuktighet då luft passerar genom DesiCool systemet presenterat i ett ps-diagram för fuktig luft. T Fukthalt, g/kg F2: Frånluften passerar den roterande värmeväxlaren där den värms upp till 34 C genom värmeöverföring från tilluften på andra sidan av värmeväxlaren. Ingen fuktighet överförs här. F3: Därefter värms luften till 55 C i regenereringsbatteriet som får sin värme från överskottsvärme, fjärrvärme eller andra värmekällor. Ju högre temperaturen är i denna punkt, desto kallare blir tilluften. F4: Då den varma luften möter den sakta roterande torkrotorn drivs fukten som absorberats från tilluften ut och överförs till frånluften, samtidigt som temperaturen på frånluften minskar till 45 C. Frånluftsfläkten suger frånluft från byggnaden genom DesiCool aggregatet. Temperatur, C Fukthalt, g/kg RH 60 F % 10% F4 30% T F2 40% 50% 60% 30 70% Uteluft 80% 25 Rumstillstånd 90% 100% 20 T2 15 F1 T3 10 Typexempel på förändringar i temperatur och fuktighet då luft passerar genom DesiCool systemet presenterat i ett hx-diagram för fuktig luft.

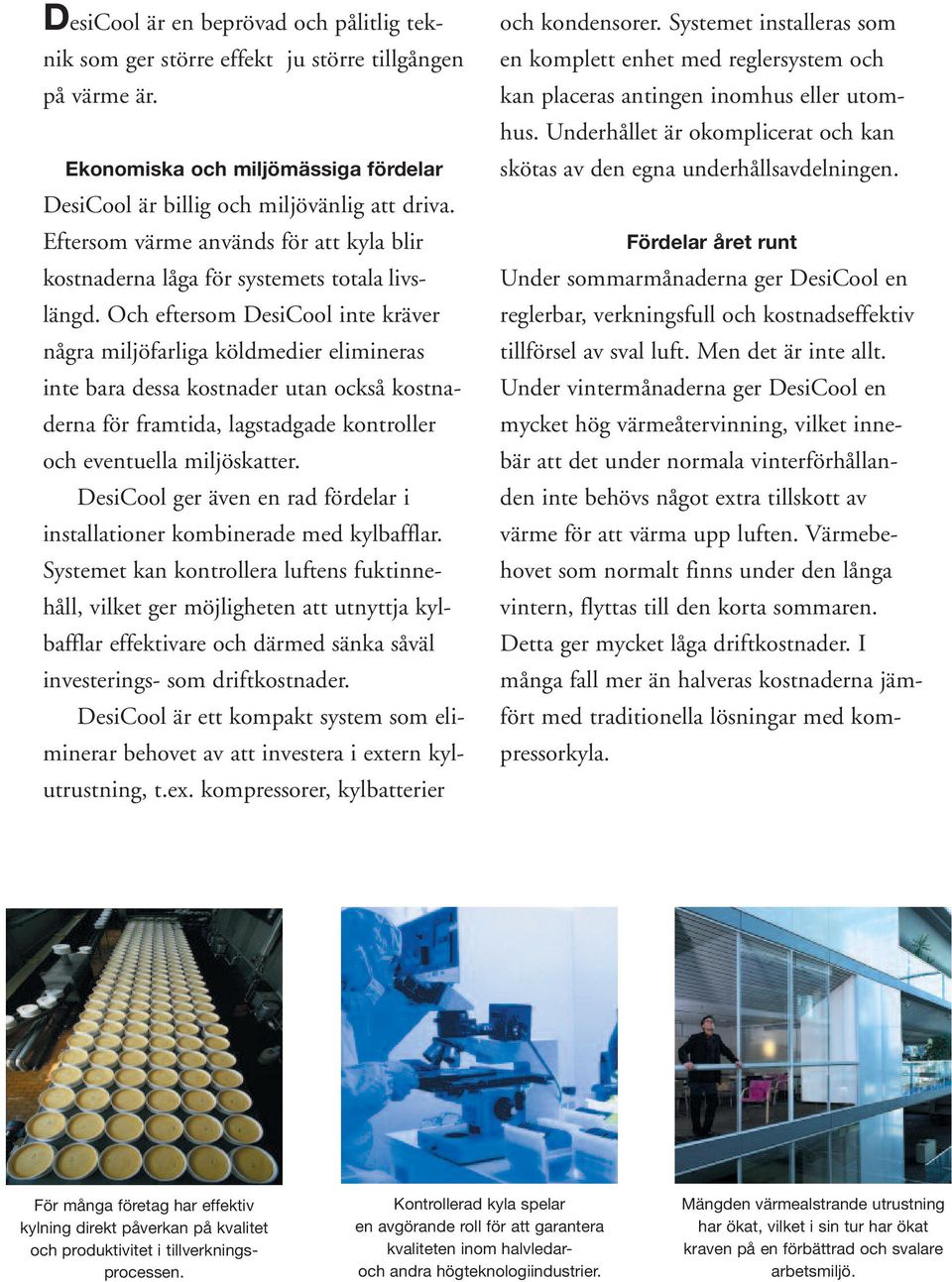

5 DesiCool är en beprövad och pålitlig teknik som ger större effekt ju större tillgången på värme är. Ekonomiska och miljömässiga fördelar DesiCool är billig och miljövänlig att driva. Eftersom värme används för att kyla blir kostnaderna låga för systemets totala livslängd. Och eftersom DesiCool inte kräver några miljöfarliga köldmedier elimineras inte bara dessa kostnader utan också kostnaderna för framtida, lagstadgade kontroller och eventuella miljöskatter. DesiCool ger även en rad fördelar i installationer kombinerade med kylbafflar. Systemet kan kontrollera luftens fuktinnehåll, vilket ger möjligheten att utnyttja kylbafflar effektivare och därmed sänka såväl investerings- som driftkostnader. DesiCool är ett kompakt system som eliminerar behovet av att investera i extern kylutrustning, t.ex. kompressorer, kylbatterier och kondensorer. Systemet installeras som en komplett enhet med reglersystem och kan placeras antingen inomhus eller utomhus. Underhållet är okomplicerat och kan skötas av den egna underhållsavdelningen. Fördelar året runt Under sommarmånaderna ger DesiCool en reglerbar, verkningsfull och kostnadseffektiv tillförsel av sval luft. Men det är inte allt. Under vintermånaderna ger DesiCool en mycket hög värmeåtervinning, vilket innebär att det under normala vinterförhållanden inte behövs något extra tillskott av värme för att värma upp luften. Värmebehovet som normalt finns under den långa vintern, flyttas till den korta sommaren. Detta ger mycket låga driftkostnader. I många fall mer än halveras kostnaderna jämfört med traditionella lösningar med kompressorkyla. För många företag har effektiv kylning direkt påverkan på kvalitet och produktivitet i tillverkningsprocessen. Kontrollerad kyla spelar en avgörande roll för att garantera kvaliteten inom halvledaroch andra högteknologiindustrier. Mängden värmealstrande utrustning har ökat, vilket i sin tur har ökat kraven på en förbättrad och svalare arbetsmiljö.

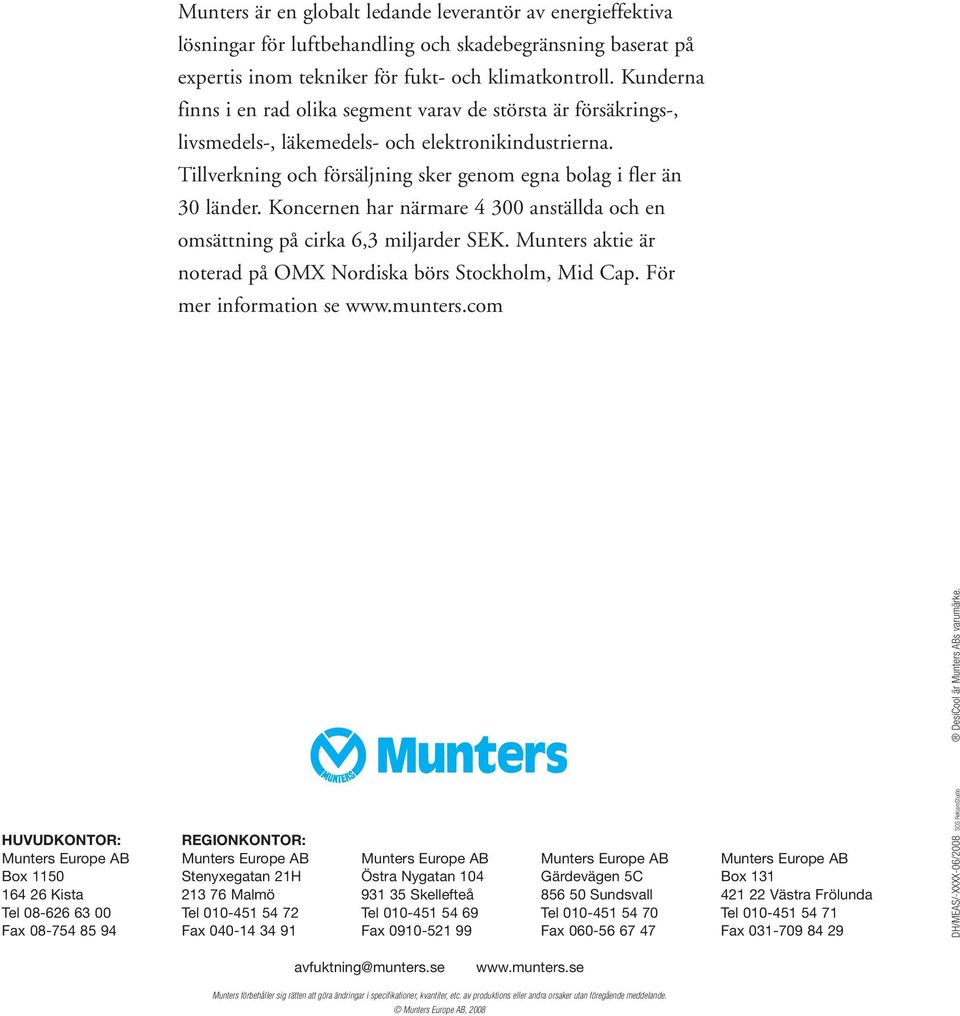

6 Munters är en globalt ledande leverantör av energieffektiva lösningar för luftbehandling och skadebegränsning baserat på expertis inom tekniker för fukt- och klimatkontroll. Kunderna finns i en rad olika segment varav de största är försäkrings-, livsmedels-, läkemedels- och elektronikindustrierna. Tillverkning och försäljning sker genom egna bolag i fler än 30 länder. Koncernen har närmare anställda och en omsättning på cirka 6,3 miljarder SEK. Munters aktie är noterad på OMX Nordiska börs Stockholm, Mid Cap. För mer information se HUVUDKONTOR: REGIONKONTOR: Munters Europe AB Munters Europe AB Munters Europe AB Munters Europe AB Munters Europe AB Box 1150 Stenyxegatan 21H Östra Nygatan 104 Gärdevägen 5C Box Kista Malmö Skellefteå Sundsvall Västra Frölunda Tel Tel Tel Tel Tel Fax Fax Fax Fax Fax DH/MEAS/-XXXX-06/2008 SOS ReklamStudio DesiCool är Munters ABs varumärke. avfuktning@munters.se Munters förbehåller sig rätten att göra ändringar i specifikationer, kvantiter, etc. av produktions eller andra orsaker utan föregående meddelande. Munters Europe AB, 2008
