1 Ett komplett energieffektivt kylaggregat för Envistar- och Flexomix-serien

2 Vi har sparat på jordens resurser i över fyrtio år Flygplatsen i Köpenhamn, konserthuset Harpa i Reykjavik, idrottsarenor, skolor, kontor, sjukhus, köpcentrum och bostäder har låg energianvändning tack vare IV Produkt. Listan kan göras lång över de projekt vi har medverkat i. Genom energieffektiva luftbehandlingsaggregat gör vi det möjligt att återvinna energi, öka fastigheters värde och spara på jordens resurser. IV Produkt är ett privatägt företag i småländska Växjö som utvecklar och tillverkar innovativa lösningar för luftbehandling. Det har vi gjort sedan Idag är vi marknadsledande och har branschens högsta utvecklingstakt. Snabba beslutsvägar gör oss effektiva och genom vårt sätt att ta ansvar blir det enkelt och tryggt för dig som kund. Redan 1991 var miljö- och energieffektivitet en del av vår affärsidé, vilket gett oss ett fokus på livscykelkostnaden, LCC. Det vill säga den totala kostnaden för inköp, drift, service och miljöpåverkan. Vi vill att den kostnaden ska vara Utveckling, produktion och huvudkontor i Växjö. så låg som möjligt och ser det som en naturlig del av vår produktutveckling. Att vi är ISO-certifierade enligt 9001 och ser vi som en självklarhet. Våra produkter och vår långa erfarenhet gör att vi kan hitta lösningar för luftbehandling som passar just ditt projekt. Vi hjälper dig gärna personligen att uppnå vårt gemensamma mål att värna om jordens resurser. AHU and AHU Flexomix and Envistar Eurovent Certification är ett certifieringsorgan, som bland annat verifierar prestandan av luftbehandlingsaggregat enligt europeiska och internationella standarder. De säkerställer att man kan jämföra konkurrenter på lika villkor. 2 Våra luftbehandlingsaggregat i Envistar- och Flexomix-serien är testade av Eurovent enligt EN 1886 och EN När prestandaberäkningar bär märket ovan, vet du att de är certifierade av Eurovent Certification.

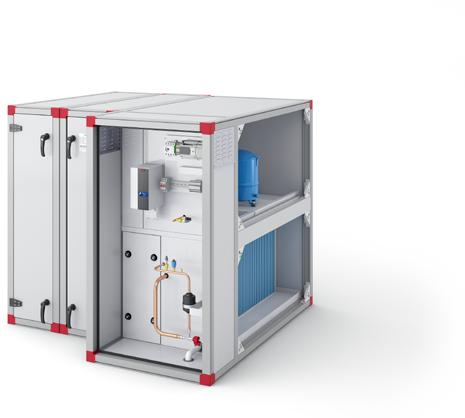

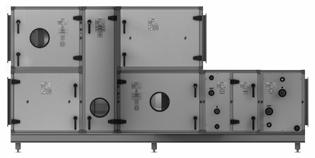

3 Förenklade kylinstallationer Med skapas helt nya möjligheter med luftburen kyla. Hela kylaggregatet sitter integrerat i luftbehandlingsaggregatet och finns till Envistar- och Flexomixserien. Det integrerade kylaggregatet innebär ett nytt enklare installationstänkande. Du slipper kylmedelskylare placerade på taket och får mindre komplexa kylanläggningar. Med får du en paketlösning. Det är en färdig, komplett CE-märkt kylinstallation. Detta innebär en leverantör och ett ansvar. + Steglös reglering + Klarar stora variationer i av temperaturen luftflöden och kyleffekter + Låg energianvändning Kylåtervinning via rotorn Varvtalsstyrda kompressorer Elektroniska expansionsventiler 3

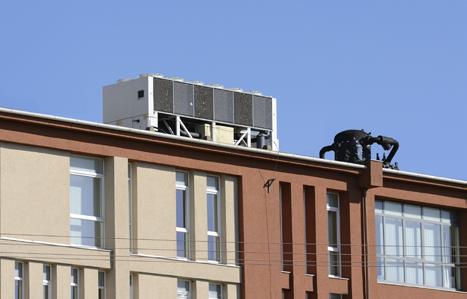

4 Gårdagens alternativ Vätskekylaggregat Pump Pump Luftbehandlingsaggregat Vätskekylaggregat Kylmedelskylare Fördelar Klarar steglös reglering av temperaturen/ konstant tilluftstemperatur Klarar stora variationer i luftflödet Nackdelar Komplex och dyr installation Hög drift- och underhållskostnad Störande ljud från kylmedelskylaren Kylinstallationen stör arkitekturen Traditionell installation på taket. Lågt COP, ofta bara 2 4 för systemet som helhet Flera olika leverantörer kan ge problem med gränsdragning, samordning och ansvar 18ºC 16ºC Önskad tilluftstemperatur Erhållen tilluftstemperatur 14ºC Diagram för tilluftstemperatur för ett vätskekylaggregat 4

5 för komfortkyla Integrerade, stegkopplade DX-kylaggregat Luftbehandlingsaggregat med integrerat kylaggregat Fördelar Låg installationskostnad Låg drift- och underhållskostnad Inga installationer utomhus Högt COP, 4 6 En leverantör, ett ansvar Nackdelar Klarar ej konstant tilluftstemperatur DX Direkt Expansion DX betyder att kylaggregatets energiöverföring sker direkt i luftströmmen. Jämfört med ett vätskekylaggregat som arbetar via ett brinesystem blir det en värmeväxling mindre. DX ger därför högre verkningsgrad än vad du får med ett vätskekylaggregat. Klarar ej stora variationer i luftflödet 18ºC 16ºC Önskad tilluftstemperatur 14ºC Erhållen tilluftstemperatur Diagram för tilluftstemperatur för ett stegkopplat DX-kylaggregat 5

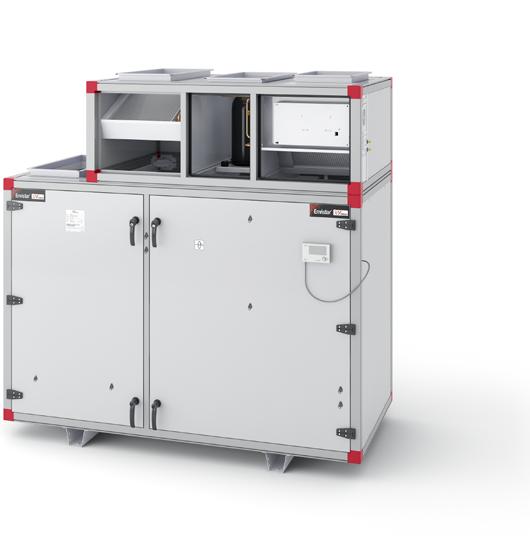

6 Framtidens lösning Integrerat varvtalsstyrt DX-kylaggregat med steglös kyleffekt När man tidigare köpte DX-kylaggregat så var de i ett steg eller stegkopplade. är ett kylaggregat som styrs av frekvensomformare vilket innebär att vår största storlek av kan kyla luften steglöst mellan 2,4 10 m 3 /s. + Finns till Envistar- och Flexomix-serien Finns i 17 storlekar och flera effektvarianter Luftflöde 0,12 10 m 3 /s Kyleffekt 1,6 235 kw finns nu också till Envistar Top i storlekarna Fördelar Låg installationskostnad Låg drift- och underhållskostnad Kräver inga installationer utomhus Steglös reglering av temperaturen/ konstant tilluftstemperatur Klarar stora variationer i luftflödet Högt COP, 4 7 Luftflöde m 3 /s 10 2,38 Kyleffekt kw Komplett CE-märkt kylinstallation Korta bygglängder för enkel intransport och mindre installationsutrymmen En leverantör, ett ansvar Kylbehov styrs av frekvensomformare vilket innebär att det kan kyla luften steglöst mellan 2,4 10 m 3 /s till en Envistar Flex i storlek ºC 16ºC Önskad tilluftstemperatur Erhållen tilluftstemperatur 14ºC Diagram för tilluftstemperatur för. 6

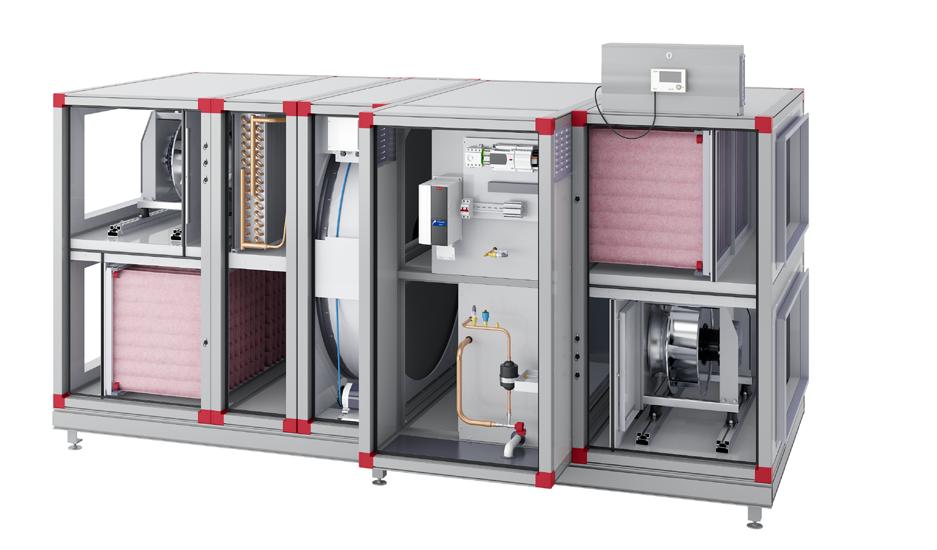

7 för komfortkyla Luftbehandlingsaggregat Envistar Flex med och kylåtervinning Det optimala kylaggregatet I vissa byggnader varierar luftflödet mycket och det krävs hög noggrannhet av tilluftens temperatur. kan användas till flera typer av systemlösningar till exempel: Vid stora variationer i luftflödet används i kombination med VAV-system Vid behov av individuell reglering i varje rum används i kombination med aktiva don COP Coefficient Of Performance COP är ett mått på hur effektiv en kylprocess är. Ju högre tal desto bättre. COP 6 innebär att man får ut 6 gånger så mycket kyleffekt i förhållande till den eleffekt kompressorn använder. VAV = Variable Air Volume Aktiva don 7

8 Behagligt klimat att lita på Det integrerade kylaggregatet finns till stora delar av Envistar- och Flexomixserien. I och med detta får du en totallösning för ventilation och komfortkyla, som inte kräver några installationer utomhus. CE-märkt installation för ventilation och komfortkyla, som alltid är provkörd i vår testanläggning. Ett aggregat med integrerad kyla kräver generellt sett mindre energi än ett med externt kylaggregat. Kylaggregatets alla delar finns inbyggda i luftbehandlingsaggregatet. Du får en komplett Inga installationer utomhus Traditionell installation på taket. Med slipper du störande installationer på taket. sänker installations- och driftkostnaden 100 % 100 % 80 % 60 % % besparing 80 % 60 % % besparing 40 % 40 % 20 % 20 % 0 % system Vätskekylsystem system 0 % Vätskekylsystem sänker installationskostnaden med % jämfört med vätskekylsystem. sänker driftkostnaden med % jämfört med vätskekylsystem. 8

9 D A B C Envistar Flex inklusive med kylåtervinning Kylåtervinning säkerställer kylan när du bäst behöver den Driftfall 1 Driftfall 2 Driftfall 3 Utetemperatur C A Utomhusfukt % RH A Rotor i drift Nej Ja Ja Temperatur efter rotor C B ,8 Tilluftstemperatur C C Frånluftstemperatur C D Eleffekt kompressorer kw/m 3 luft 3,3 2,5 2,8 COP 4,4 5,8 7,0 Ovan visar vi tre olika driftfall med och utan kylåtervinning. 1 Utan kylåtervinning I första fallet tittar vi på en utomhustemperatur på 26 C och en luftfuktighet på 50 %. Rotorn är inte igång så det kommer in 26-gradig luft på kylbatteriet. Då vi skall blåsa in 16 C i rummet, behöver vi kylkompressoreffekt för hela temperatursänkningen. 2 Med kylåtervinning Om vi kör samma fall med 75 % kylåtervinning blir det bara 23 C efter rotorn istället för 26 C. Vi sparar alltså den energi som tidigare krävdes för att sänka de tre graderna. Vi kan se i tabellen att effekten till kompressorn går ned kraftigt. Följden blir att vi får ett högre COP på temperatursänkningen. 3 Med kylåtervinning vid högre utomhustemperatur Tittar vi på det tredje driftfallet, som är lite tuffare med en utetemperatur på 30 C och 40 % luftfuktighet, så har vi ännu mer nytta av vår kylåtervinning. 75 % kylåtervinning ger 24,8 C efter rotorn. Tittar vi i tabellen så går det åt mindre eleffekt vid detta driftfall än vad det gjorde i det första fallet utan kylåtervinning. Vi kan också se att COP ihop med rotor ökar till 7. 9

10 Hjälp på vägen Vi har tagit fram ett hjälpmedel där du själv enkelt kan göra beräkningar med data för ditt projekt. Med programmet IV Produkt Designer kan du enkelt och snabbt dimensionera aggregat för olika behov. Du får en måttsatt och färdig ritning med tekniska data innehållande SFPv-värden, temperaturverkningsgrad, ljuddata och mycket mer. För varje projekt som körs i programmet finns det beskrivningstexter, AMA, som kan exporteras till ett Word-dokument. Beskrivningstexten är en dokumentation av aggregatet och ligger till grund för instruktioner, drift och underhåll och kan användas för att kopiera information till projekthandlingar. Till IV Produkt Designer finns det även en plugin för att koppla ihop MagiCAD för AutoCAD. Filen innehåller all data som behövs för projektering. Ytterligare en plugin gör det möjligt att exportera projektfiler till Revit. I programmet kan du även göra en fristående LCC-beräkning på ett befintligt eller nytt aggregat. Detta ger dig möjligheten att beräkna lönsamheten vid utbyte av aggregat. IV Produkt Designer finns att ladda ner kostnadsfritt på eller kontakta oss, så hjälper vi självklart dig. 10

11 Bilderna visar vårt breda sortiment i IV Produkt Designer. Här kan du välja storlekar, utföranden och funktionsdelar. kan du enkelt, tydligt och snabbt dimensionera i produktvalsprogrammet IV Produkt Designer. Användarvänligt Dimensionerar hela kylkretsen Visste du att... med blir driftskostnaden för att kyla en kontorsbyggnad på 300 m 2, bara cirka 2000 kr om året? Val mellan olika effektvarianter på Energiberäkning/LCC av luftbehandlingsaggregat och kylaggregat 11

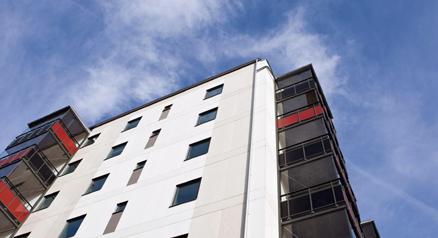

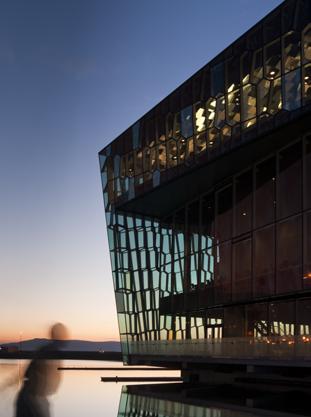

12 Projekt vi levererat till Här är ett urval av de tusentals projekt där vi, tillsammans med konsulter och installatörer, använt vårt breda sortiment för att leverera innovativa lösningar för en energi- och kostnadseffektiv luftbehandling. Passivhus i Växjö, Sverige Nordeuropas största sjukhus Skejby i Århus, Danmark Leicesters Curve Theatre, England Konserthuset Harpa i Reykjavik, Island Titanic-museet i Belfast, Storbritannien

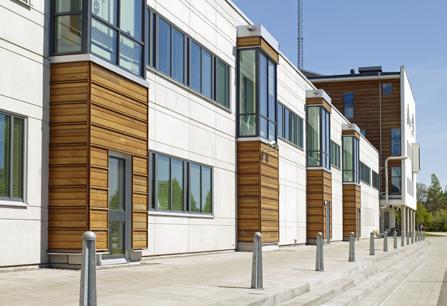

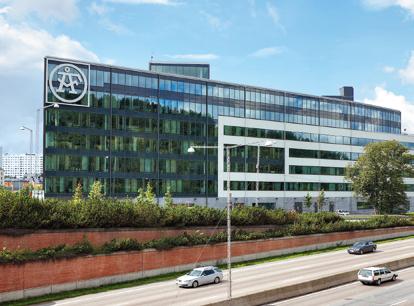

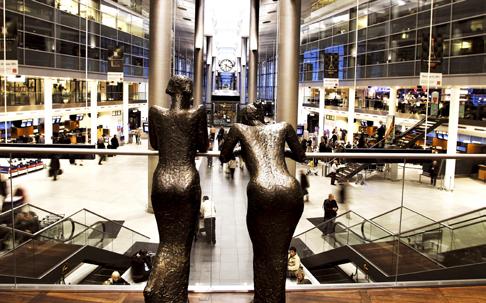

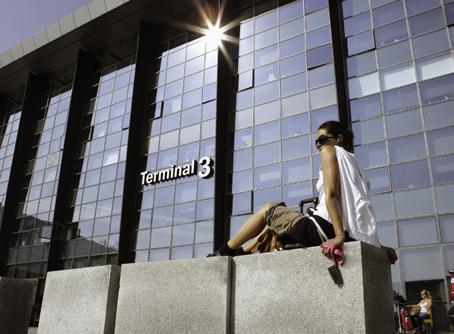

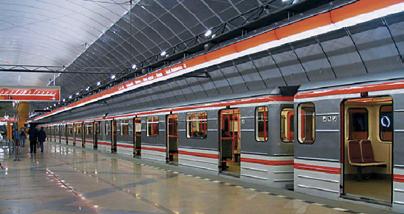

13 Tunnelbanan i Prag, Tjeckien Kastrup flygplats i Köpenhamn, Danmark... under åren TV-tornet i Tallin, Estland Polishuset i Kalmar, Sverige ÅF s huvudkontor i Stockholm, Sverige. Godkänt enligt Green Building

14 En leverantör Ett ansvar Rätt pris utan kylåtervinning, tekniska data Kylaggregat till Envistar Flex och Flexomix (ACU) Storlek Effektvariant 1V 1V 2V 1V 2V 1V 2V 1V 2V Luftmängd min. m 3 /s 0,25 0,38 0,44 0,50 0,50 0,58 0,69 0,68 0,68 max. m 3 /s 0,95 1,61 1,61 2,12 2,12 2,48 2,48 2,91 2,91 Max kyleffekt* kw 12,9 20,7 23,3 22,3 28,9 31,7 36,0 33,4 40,0 Effektbehov kompressor* kw 3,0 4,3 5,5 4,4 6,3 6,6 8,2 6,7 9,2 Antal kompressorer st Max. driftström A Rek. avsäkring, 3 400V+N 50Hz Köldmedie R407C A krets 1 kg 2,9 4,8 4,8 6,0 6,0 7,1 7,1 8,1 8,1 * Gäller vid t uteluft +26 C, RH 50 % och t frånluft +22 C. fortsättning utan kylåtervinning, tekniska data Kylaggregat till Envistar Flex och Flexomix (ACU) Storlek Effektvariant 1V 2V 1V 2V 1V 2V 3V 1V 2V 3V 1V 2V 3V 1V 2V 3V Luftmängd min. m 3 /s 0,85 0,85 1,07 1,07 1,34 1,34 1,34 1,71 1,71 1,71 1,98 1,98 1,98 2,38 2,38 2,38 max. m 3 /s 3,64 3,64 4,61 4,61 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8,47 10,0 10,0 10,0 Max kyleffekt* kw 48,5 61,9 66,0 78,1 73,8 83,5 96,8 96, Effektbehov kompressor* kw 9,9 15,8 14,9 19,4 14,7 17,4 22,4 19,7 23,2 30,2 21,3 27,4 35,5 22,4 29,0 42,4 Antal kompressorer st Max. driftström A Rek. avsäkring, 3 400V+N 50Hz Köldmedie R407C A krets 1 kg 6,2 6,9 6,9 7,6 8,6 8,6 9,2 6,2 6,2 6,6 6,8 6,8 9,2 6,7 6,7 8,6 krets 2 kg 4,6 6,6 6,5 6,4 7,0 7,0 7,4 8,4 8,4 9,5 9,4 9,4 10,8 9,1 9,1 9,9 krets 3 kg 5,8 5,8 7,1 7,2 7,2 8,8 7,1 7,1 8,2 * Gäller vid t uteluft +26 C, RH 50 % och t frånluft +22 C. För objektspecifik data se produktvalsprogram IV Produkt Designer 14

15 dimensioneras i kombination med Envistar- och Flexomix-aggregat snabbt och enkelt i produktvalsprogrammet IV Produkt Designer. med kylåtervinning, tekniska data Kylaggregat till Envistar Top till Envistar Flex och Flexomix (ACR) Storlek Effektvariant 2 V 2V 2V 1V 2V 2V 1V 2V 1V 1V 2V 1V 2V 1V 2V 1V 2V Luftmängd min. m 3 /s 0,12 0,15 0,20 0,25 0,25 0,41 0,61 0,61 0,25 0,38 0,44 0,50 0,50 0,58 0,69 0,68 0,68 max. m 3 /s 0,35 0,57 0,94 1,20 1,20 1,54 2,08 2,08 0,95 1,61 1,61 2,12 2,12 2,48 2,48 2,91 2,91 Max kyleffekt* kw 6,6 10,3 16,1 19,2 22,0 26,1 29, ,1 26,6 29,6 29,7 38,2 41,3 46,5 44,1 53,2 Effektbehov kompressor* kw 1,1 1,6 2,8 2,5 3,4 4,1 4,6 5,7 3,0 4,5 5,3 4,5 6,4 6,5 8,3 7,6 9,3 Antal kompressorer st Max. driftström A 8,0 14, Rek. avsäkring 230V+N 50Hz A V+N 50Hz A Köldmedie** krets 1 kg 1,20 1,70 2,10 2,38 2,38 5,00 5,20 5,20 2,90 4,80 4,80 6,00 6,00 7,10 7,10 8,10 8,10 * Gäller vid t uteluft +26 C, RH 50 %, t frånluft +22 C och rotor i hygroskopiskt utförande (HY). ** R410A för Envistar Top 06-12, R134a för Envistar Top 16-21, R407C för Envistar Flex och Flexomix. fortsättning med kylåtervinning, tekniska data Kylaggregat till Envistar Flex och Flexomix (ACR) Storlek Effektvariant 1V 2V 1V 2V 1V 2V 3V 1V 2V 3V 1V 2V 3V 1V 2V 3V Luftmängd min. m 3 /s 0,85 0,85 1,07 1,07 1,34 1,34 1,34 1,71 1,71 1,71 1,98 1,98 1,98 2,38 2,38 2,38 max. m 3 /s 3,64 3,64 4,61 4,61 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8,47 10,0 10,0 10,0 Max kyleffekt* kw 62,2 78,2 86, ,1 109, Effektbehov kompressor* kw 9,4 14,9 14,0 18,3 14,3 16,7 21,6 18,8 22,3 28,2 20,1 26,5 32,9 21,6 28,0 40,1 Antal kompressorer st Max. driftström A Rek. avsäkring, 3 400V+N 50Hz A Köldmedie R407C krets 1 kg 6,2 6,9 6,9 7,6 8,6 8,6 9,2 6,2 6,2 6,6 6,8 6,8 9,2 6,7 6,7 8,6 krets 2 kg 4,6 6,6 6,5 6,4 7,0 7,0 7,4 8,4 8,4 9,5 9,4 9,4 10,8 9,1 9,1 9,9 krets 3 kg 5,8 5,8 7,1 7,2 7,2 8,8 7,1 7,1 8,2 * Gäller vid t uteluft +26 C, RH 50 %, t frånluft +22 C och rotor i hygroskopiskt utförande (HY). För objektspecifik data se produktvalsprogram IV Produkt Designer 15
