1 AIR COMFORT RESIDENTIAL FÅ FULL KONTROLL PÅ INNEKLIMATET I DIN FASTIGHET

2 Ett energieffektivt ven tilationssystem sänker dina löpande kostnader Kostnaden för uppvärmning och ventilation står som bekant för en betydande del av fastighetens driftkostnader. Genom att investera i ett effektivt ventilationssystem med värmeåtervinning (FTX) kan du reducera dina löpande kostnader rejält (se sid. 4). Installerar du ventilation med värmeåtervinning samtidigt som du åtgärdar klimatskalet, d.v.s. byter fönster och isolerar, kan du spara in % av uppvärmningskostnaderna*. Förutom den uppenbara fastighetsekonomiska vinsten gynnas vår gemensamma miljö vid installation av ett FTX-system. Det är med andra ord en framtidssäker investering, eftersom din fastighet blir mer anpassad för framtida krav på utsläpp från byggnader. Sveriges Riksdag har målsättningen att minska energianvändningen i bostäder och lokaler med 20 % till år 2020 och med 50 % till år En annan stor vinst är dina hyresgästers hälsa. Som fastighetsägare är du ju ansvarig för att inomhusluften är hälsosam för de boende. Faktum är att 60 % av alla lägenheter inte ens uppfyller de låga krav vi har för luftomsättning i Sverige. Förutom den självklara mänskliga aspekten så finns det dessutom flera direkt affärsmässiga skäl till att dina hyresgäster ska må bra. Missnöjda hyresgäster vill ha kompensation och uppmärksamhet och det kostar oftast både tid och pengar. * Källa: Svensk Ventilation Med Fläkt Woods energieffektiva ventilationssystem investerar du inte bara i ett hälsosamt inomhusklimat, du rustar också för framtida miljökrav samtidigt som du sänker dina löpande kostnader och ökar värdet på din fastighet. 2 HomeEDITION by Fläkt Woods

3 Spara pengar och minska din miljöpåverkan med HomeEDITION by Fläkt Woods HomeEDITION by Fläkt Woods 3

4 Som fastighetsägare har du mycket att vinna LCC VISAR HUR SNABBT DIN INVESTERING BLIR LÖNSAM Av ventilationssystemets totalkostnad utgörs cirka 85 % av energikostnader, 10 % av investeringskostnaden och 5 % av underhållskostnader. När vi designar våra ventilationssystem räknar vi alltid på systemets LCC (Life Cycle Cost), d.v.s. den totala energikostnaden för värme, kyla och el för ett specifikt luftbehandlingsaggregat under dess angivna livstid. Merkostnaden för effektivare komponenter och smartare system balanseras då mot framtida besparingar på energiåtgång och underhåll. Det hjälper dig som kund att veta exakt när du börjar spara pengar på ditt nya ventilationssystem. Och det går snabbare än många tror! 2 Mkr Energi 85 % Investering 10 % Underhåll 5 % Flerbostadshus med 30 lägenheter Byggår: 1962 Drifttid: h/år Luftflöde: 0,8 m 3 /s Årsmedeltemperatur: +6,1 C 1 Mkr Besparing Återbetalning Befintligt luftbehandlingsaggregat Typ: FTX Återvinning: Heatbank med temperaturverkningsgrad 40 % Fläktar: Remdrivna med SFP V = 3,5 kw/m 3 /s Energianvändning: 37 kwh/m 2 /år Nytt luftbehandlingsaggregat 0 4½ år 10 år 20 år Källa: Svensk Ventilation Typ: FTX Återvinning: Motströmsvärmeväxlare med temperaturverkningsgrad 82 % Fläktar: Direktdrivna med SFP V = 1,5 m 3 /s Energianvändning: 10 kwh/m 2 /år Investering: :- inklusive installation 4 HomeEDITION by Fläkt Woods

5 Effektivare energiåtervinning med Fläkt Woods eq-aggregat Diagrammet visar vinsterna med olika typer av energieffektiva FTX-system för flerbostadshus från Fläkt Woods. Beräkningarna är gjorda i vårt egenutvecklade produktvalsprogram ACON och baseras på vinterhalvåret samt att byggnaden ligger i Stockholmsområdet. Totalt årligt energibehov, kwh Totalt Värme El Frånluftfläkt 90-tals aggregat SFPv 3,24 eq Plattvärm. SFPv 1,30 eq Econet SFPv 1,53 eq Motström. SFPv 1,67 Roterande SFPv 1,71 Våra flexibla luftbehandlingsaggregat i eq-serien kan konfigureras helt enligt dina behov och önskemål och finns med ett flertal effektiva energiåtervinningssystem. HomeEDITION by Fläkt Woods 5

6 Din totalleverantör inom ventilation CENTRALA AGGREGAT vs LÄGENHETSPLACERADE En fråga som många fastighetsägare brottas med när de beslutat att investera i ett FTXsystem är om de ska satsa på lägenhetsplacerade ventilationsagg regat eller centrala agg regat. Det finns flera saker som påverkar ett sådant val. Lägenhetsaggregaten kan enklare anpassas efter de boendes behov, både när det gäller luftflöde och temperaturstyrning. Det förut sätter dock att de boende är informerade och förstår hur aggregatet fungerar och hur det ska ställas in. Samtidigt innebär många aggregat självklart en större underhållskostnad och en högre installationskostnad. Med centrala aggregat får du en enklare övervakning och kontroll, enkel åtkomst för filterbyte och service. Dock behövs här utrymme i kulvert/schackt för dragning av ventilationsrör mellan de olika våningsplanen. Det finns med andra ord både för- och nackdelar med de olika systemen och slutligen är det era förutsättningar och behov som styr vilket ni väljer. 6 HomeEDITION by Fläkt Woods

7 Fläkt Woods är specialister på att leverera kompletta ventilationssystem för bostäder, vi kallar det HomeEDITION by Fläkt Woods. Det innebär att vi tillhandahåller system som ger exakt önskad funktion och prestanda med maximerad energieffektivitet. Våra systemlösningar håller högsta tänkbara kvalitet när det gäller allt från marknadens bästa luftbehandlingsaggregat, styr- och reglerlösningar, kyl- och värmeåtervinningssystem, takfläktar, spiskåpor, luftdon, kanalsystem samt motorer och brandspjäll. Vi vill påstå att ett noga utformat system uppnår mer än summan av de olika delarna. Fläkt Woods utvecklar och tillverkar både aggregat och komponenter samt bygger samman dem till högpresterande systemlösningar. På så sätt kan vi erbjuda dig som kund full kontroll, bästa tänkbara service av erfarna ventilationsexperter och den mest energieffektiva lösningen. UltraSound Technology by FläktGroup Centralt placerat Lägenhetsplacerat HomeEDITION by Fläkt Woods 7

8 HomeEDITION FTX FLÄKT WOODS VÄRMEÅTERVINNINGSSYSTEM Flexibla lösningar för alla behov Valet av värmeåtervinningssystem påverkas av en rad olika faktorer. Inte minst hur din fastighet ventileras idag. I våra eq-luftbehandlingsaggregat kan vi erbjuda alla typer av värmeåtervinning; vätske-kopplade värmeväxlare (Ecoterm och Econet ), plattvärmeväxlare (korsström och motström) och roterande värmeväxlare. Detta ger dig som beställare största tänkbara flexibilitet och möjlighet till stora energibesparingar. Vätskekopplade värmeväxlare används i anläggningar där varken luftläckage eller luktöverföring får förekomma. Vätskekopplade värmeväxlare används också där övriga värmeväxlare inte får plats, där det krävs separerade till- och frånluftsaggregat på grund av utrymmesbrist. Annan placering kan också vara nödvändigt p.g.a. befintlig kanaldragning t.ex. i ett aggregatrum. Tack vare att Econet och eq är en mycket kompakt och flexibel lösning kan du enkelt maximera den uthyrningsbara ytan. Till exempel kan separata till- och frånluftsenheter monteras sida vid sida, i rad eller till och med i olika delar av byggnaden. RECUTERM motström RECUTERM korsström ECOTERM ECONET REGOTERM ILOX motström 8 HomeEDITION by Fläkt Woods

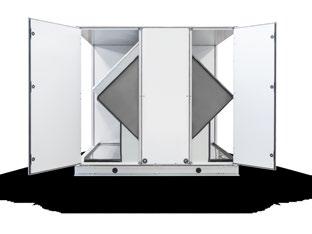

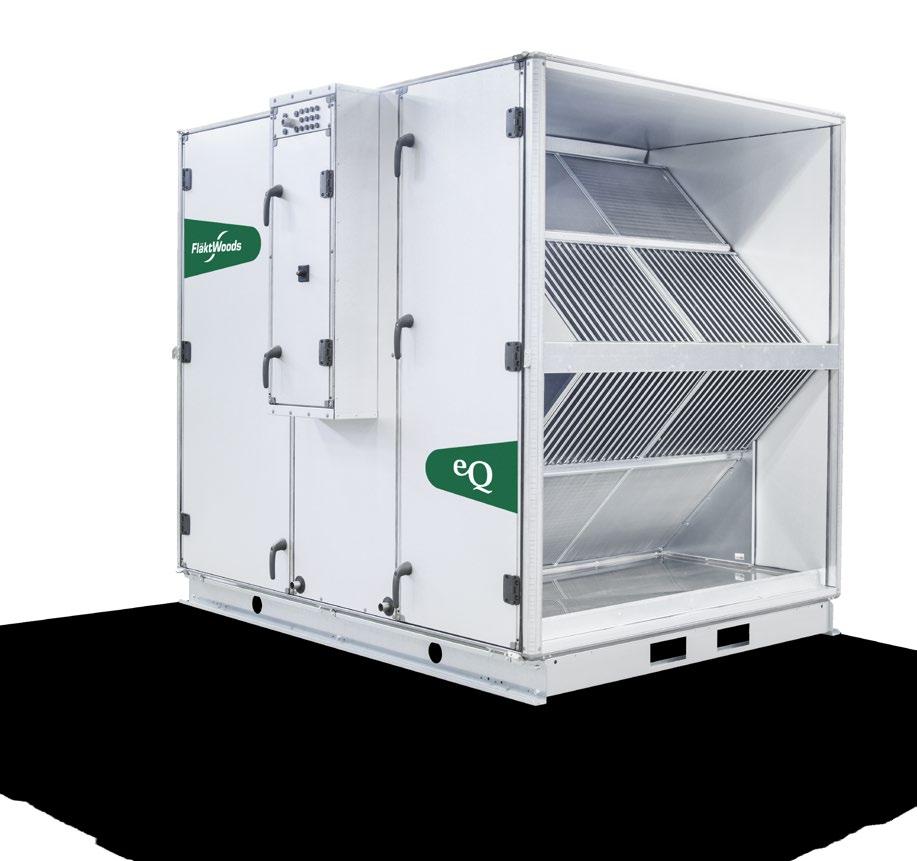

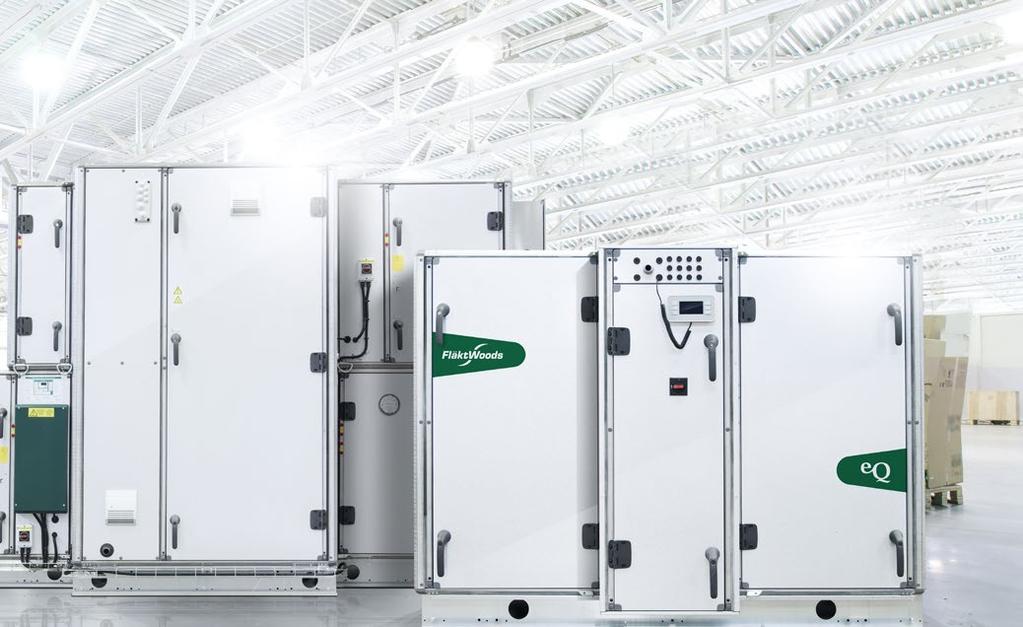

9 HomeEDITION FTX eq by FLÄKT WOODS RECUTERM MOTSTRÖMVÄXLARE I eq-serien Upp till 85 % verkningsgrad Avancerat påfrysningsskydd Flödesområde 0,3 3 m 3 /s Delbar för enkel intransport (90 cm dörr) Brandfunktioner Kommunikation via OPC, BACnet, LonWorks eller Modbus Inbyggd webserver eq flexibla och effektiva aggregat för centrala ventilationssystem Alla komponenter i våra eq-aggregat är noggrannt utvalda för att motsvara eller överträffa dina krav på funktion och energieffektivitet. Hjärtat i våra energieffektiva centrala ventilationssystem är eq, vår agg regatserie med en mycket hög systemverkningsgrad. De är resultatet av mer än 100 års erfarenhet och intensiv forskning. Aggregatet finns i 29 olika storlekar med luftflöden från 0,5-22,8 m 3 /s (prestanda angivet vid 2,5 m/s) och sortimentet täcker de flesta tänkbara behov, från enstaka tilluftsenheter till integrerade lösningar med värmeåtervinning och avancerad styrning. eq-aggregaten har en flexibel konstruktion, energieffektiva komponenter, en unik höljeskonstruktion och ett smart styrsystem. Det breda sortimentet innebär att det finns en modell för varje behov, antingen det är placerat inomhus eller på taket. Och tack vare Fläkt Woods egna produktvals program ACON blir det enkelt att välja rätt aggregat för just din fastighet. eq uppfyller lufttäthetsklasser enligt CEN och tillverkas i anläggningar som är kvalitetsgodkända enligt ISO 9001 och miljögodkända enligt ISO Många av våra produkter inte bara följer Ekodesign-direktivet utan är framtidssäkra redan idag. Vi utvecklar hållbara och innovativa produkter som hjälper till att sänka energiförbrukningen och uppfyller eller överträffar dina förväntningar. Till exempel är våra luftbehandlingsaggregat i eq-serien Euroventcertifierade. Det betyder att du som kund kan vara säker på att produkterna överensstämmer med angivna produktdata. HomeEDITION by Fläkt Woods 9

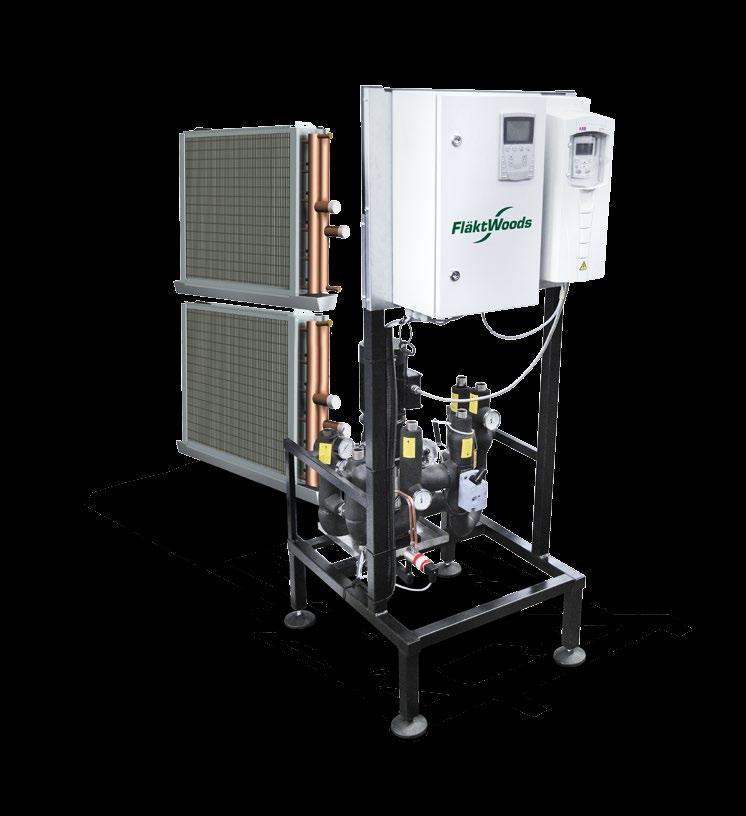

10 HomeEDITION FTX Fördelar med ECONET Hög verkningsgrad, över 80 % Perfekt för fjärrvärme, bergvärme, värmepump m.m. Prefabricerad pumpgrupp Möjlighet att använda spillvärme och lågtempererad vätska Garanterat ingen luktöverföring Korta, kompakta aggregat Till- och frånluftsaggregaten kan placeras åtskilda Rekomenderad systemlösning av Svensk Fjärrvärme ECONET by FLÄKT WOODS ECONET framtidens batterivärmeväxlare Fläkt Woods har två olika typer av vätskekopplade värmeväxlare; Traditionell och Econet. Till skillnad från traditionella batteri-vvx (batterivärmeväxlare) är alla energifunktioner; värmeåtervinning, värme och kyla integrerat i Econet. Resultatet blir en betydligt säkrare och mer effektiv helhet med ett kort och kompakt ventilationsaggregat. Det är även bra ur miljösynpunkt eftersom det går åt mindre energi till att transportera luften utan onödiga komponenter. Systemets batterier är extremt effektiva och temperaturskillnaden mellan vätskan och luften är liten, vilket gör det möjligt att utnyttja lågtempererade energikällor som spillvärme och spillkyla. Systemet optimerar dessutom vätskeflödet i batterierna så att en verkningsgrad på över 80 % kan uppnås. 10 HomeEDITION by Fläkt Woods

11 HomeEDITION FTX MiniMASTER by FLÄKT WOODS Fördelar med MiniMASTER Lätt att installera Mycket servicevänlig Temperaturverkningsgrad upp till 83 % Effektiva miljöfilter Möjlighet att ha inbyggd styrenhet med automatisk fuktstyrning och reglering via CO 2 -givare Styr ventilationen direkt i din smartphone med Fläkt CONNECT MiniMASTER energisnålt lägenhetsaggregat med nytt avancerat styrsystem Fläkt Woods senaste FTX-aggregat för lägen heter, MiniMASTER (RDKS), har ett avancerat styrsystem, CUROTouch, för full kontroll över inomhusluften. Det smarta aggregatet anpassar sig automatiskt efter utomhustemperaturen och har både temperatur- och fuktstyrning samt möjlighet till reglering via givare för CO 2 -halten. Den inbyggda styrenheten kan kompletteras med en extern kontrollpanel samt ett webgränssnitt, som ger utförlig information om det aktuella drift läget. Bland annat går det att utläsa och justera inställda värden, hastigheter för både till- och frånluftsfläktar och aktuella temperaturer, vilket underlättar både vid injustering och service. MiniMASTER har ett flödesområde på l/s och är främst avsett för bostäder och mindre lokaler. Aggregatet har högeffektiva EC-motorer och en roterande värmeväxlare med steglös styrning, vilket ger en temperaturverkningsgrad på upp till 83 %. Utöver MiniMASTER finns även våra FTX-aggregat HouseMASTER och VillaMASTER HomeEDITION by Fläkt Woods 11

12 HomeEDITION FX Fördelar med RecoMASTER Enkel inkoppling mot värmepump Snabbt montage, inga verktyg behövs Isolerade profiler, ingen risk för köldbryggor Integrerad brandgas-bypass Delbar för enkel intransport (80 cm dörr) Flexibel, höger/vänster är samma modell RecoMASTER Frånluftsåtervinnare CCX RecoMASTER by FLÄKT WOODS RecoMASTER-serien består av tre storlekar (70, 140 och 220) och täcker flödesområden från 300 l/s till 2500 l/s. Den levereras i en stabil ramkonstruktion med integrerad brandgasbypass. Den kommer i två delar där den ena delen är filter och den andra är batteri. Återvinningen sker genom att en eller fler värmeväxlare ansluts till en värmepump (vätska/vätska) eller genom att t.ex. förvärma inkommande kallvatten innan tappvattenberedning sker. RecoMASTER kan med fördel även användas som frånluftsdel vid batteriåtervinning (FTX), vilket möjliggör en säker brandfunktion. RecoMASTER CCX fungerar bäst tillsammans med boxfläkt av typen BF. 12 HomeEDITION by Fläkt Woods

13 HomeEDITION F Fläktar JBFG, STEF/STEC OCH BF Fläktstyrd frånluft, som brukar kallas F-system, är precis det som namnet säger. Luften sugs ut från bostaden med hjälp av fläktar. Friskluft tas ofta in genom spaltventiler i fönsterkarmarna. Den varma, förbrukade luften sugs ut genom frånluftsventiler i våtrum och genom köksfläkten. Dessa frånluftsventiler knyts samman i ett kanalsystem varifrån luften blåses ut med hjälp av en frånluftsfläkt. Nackdelen är att friskluften tas in obehandlad, vilket medför kalldrag när det är kyligt ute. Det gör att man ofta stänger friskluftsventilerna, för att sedan aldrig mer öppna dem, vilket resulterar i att ventilationen upphör att fungera. Friskluften är oftast inte heller filtrerad när den kommer in i bostaden. Det löser vi på Fläkt Woods med IAD (Inlet Air Device) som ger tempererad och filterad tilluft. TAKFLÄKT STEC TAKFLÄKT STEF Motorvarianterna är det som skiljer STEC och STEF, i övrigt är modellerna identiska TAKFLÄKT JBFG BOXFLÄKT BF Tempererad tilluft IAD lika enkel som genialisk För att förhindra kallras och att alltför mycket ofiltrerad tilluft sugs in i bostaden finns IAD (Inlet Air Device). Dessa don placeras bakom radiatorerna och tar tillvara på den redan uppvärmda luften som alstras bakom elementen. Donet har ett inbyggt partikelfilter som lätt görs rent med varmt vatten eller dammsugare. De finns i versionerna IADR (Radiator) och IADW (Wall). IADR-don HomeEDITION by Fläkt Woods 13

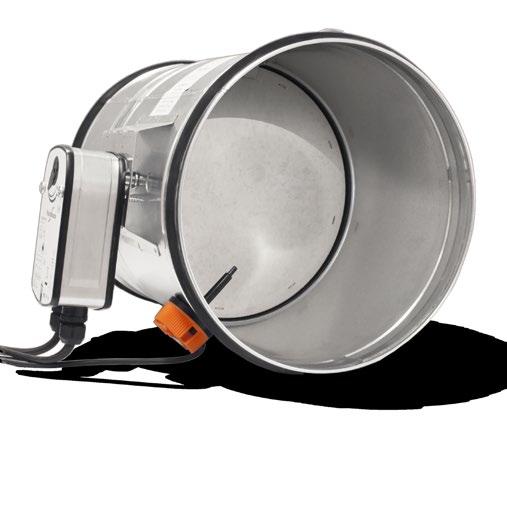

14 Kompletta system för bästa brandsäkerhet I Fläkt Woods ventilationssystem ingår även brandsäkerhetslösningar. Vi har ett brett utbud av brandskyddsprodukter, exempelvis komplett styrfunktion, brandgasfläktar, brandspjäll för alla klasser och övertryckssättning. Det gör att vi kan skräddarsy bästa tänkbara brandlösning för just din fastighet. 14 HomeEDITION by Fläkt Woods

15 LUMI & LUMO en helt ny generation till- och frånluftsventiler Anpassa ventilen efter väggen! CLEANVENT by FLÄKT WOODS Med LUMI och LUMO kan du på ett enkelt sätt anpassa designen på din ventil för att smälta in eller sticka ut. Med den smarta dekorationsramen kan du enkelt och utan verktyg fästa t.ex. tapet, textil eller papper på ventilen för att skapa ett helt eget uttryck! LUMI och LUMO är våra helt nya ventiler med en modern design som passar både nya och gamla miljöer. Med den smarta dekorationsramen kan du anpassa ventilens utseende för att passa just din vägg. Mätning och injustering görs med ventilen på plats snabbt, smidigt och med högsta precision. Alla ventiler är producerade med CleanVent -tekniken som innebär att de är behandlade med den smutsavvisande ytbeläggningen Avalon. HomeEDITION by Fläkt Woods 15

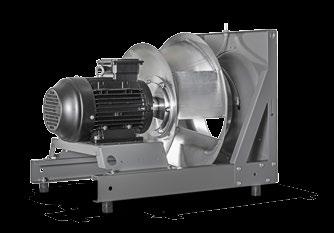

16 WE BRING BETTER AIR TO LIFE Fläkt Woods är specialister på att leverera kompletta ventilationssystem för flerbostadshus. Oavsett om du vill ha centrala eller lägenhetsplacerade aggregat erbjuder vi en energieffektiv totallösning från en och samma leverantör. Hjärtat i våra centrala ventilationssystem är eq, en aggregatserie med mycket hög systemverkningsgrad. Aggregaten är förberedda för alla typer av värmeåtervinningssystem, såväl vätskekopplade värmeväxlare som plattvärmeväxlare och roterande värmeväxlare. Inom Fläkt Woods sätter vi stolthet i att leverera högsta kvalitet i varje detalj, från det stora urvalet av styr- och reglerlösningar till marknadens mest energieffektiva fläkt Centriflow Plus.» Kontakta oss gärna så berättar vi mer: FWG-HomeEDITION-SE SE Copyright 2017 Fläkt Woods Group
