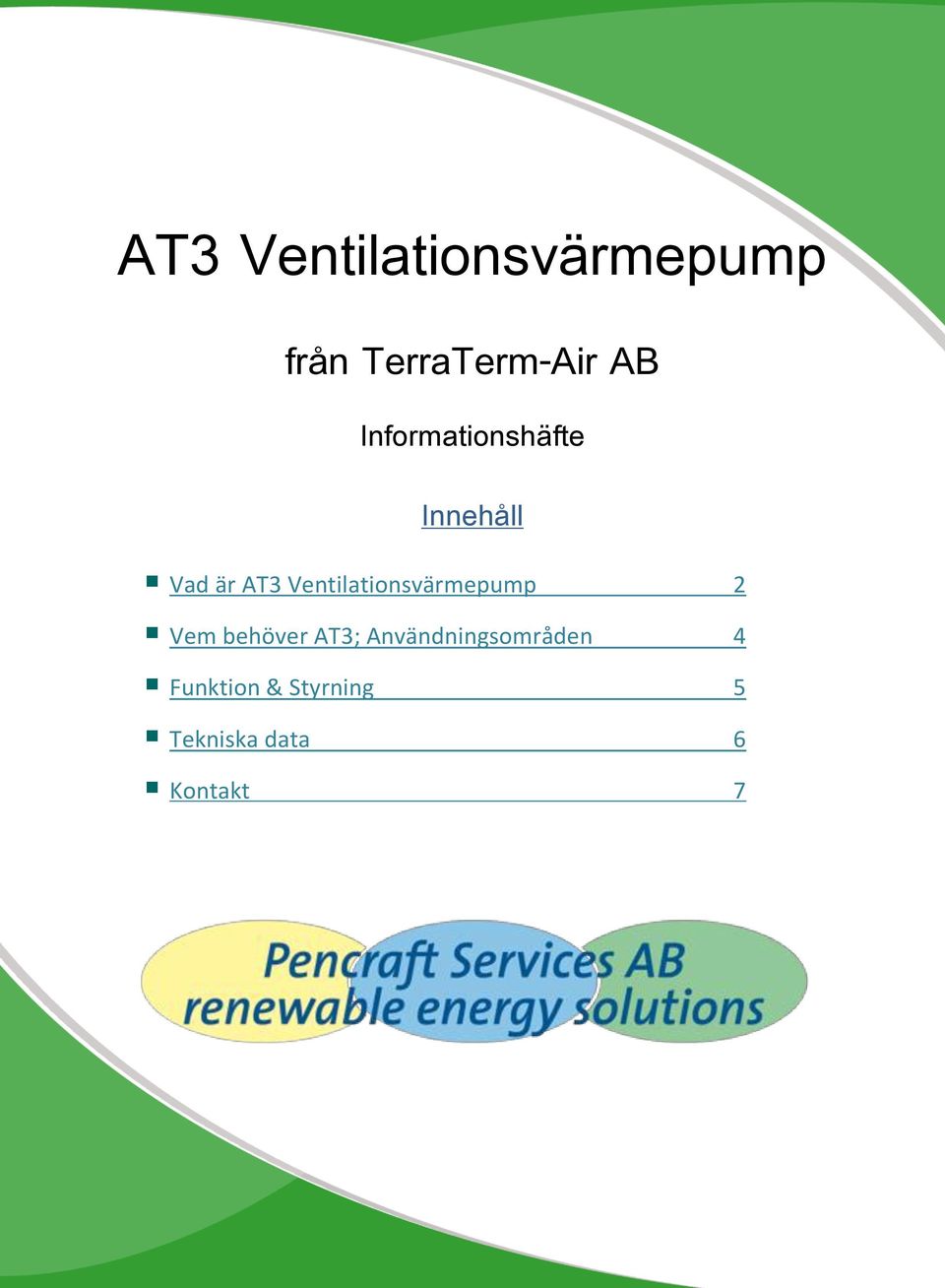

1 AT3 Ventilationsvärmepump från TerraTerm-Air AB Informationshäfte Innehåll Vad är AT3 Ventilationsvärmepump 2 Vem behöver AT3; Användningsområden 4 Funktion & Styrning 5 Tekniska data 6 Kontakt 7 1

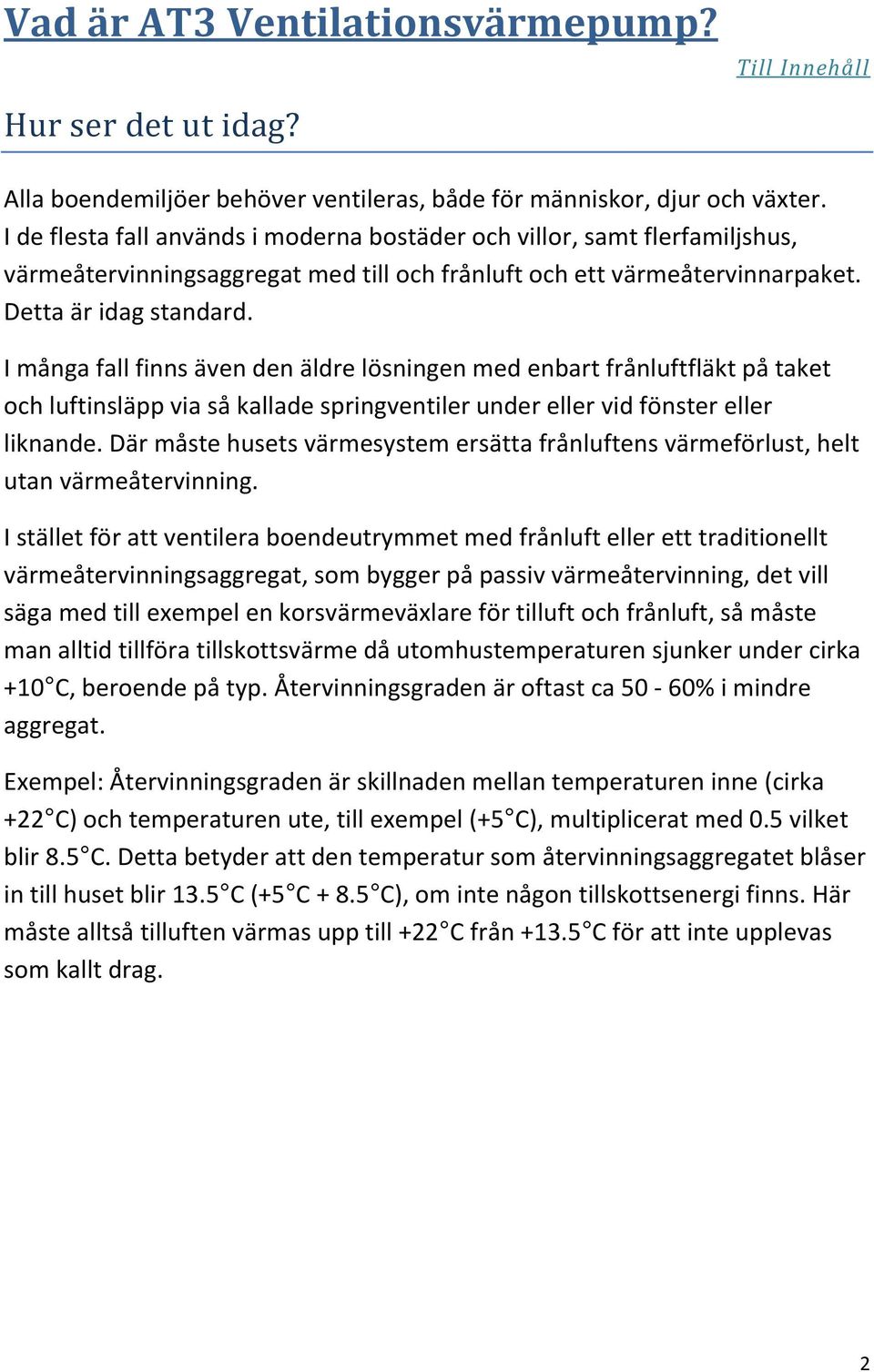

2 Vad är AT3 Ventilationsvärmepump? Hur ser det ut idag? Alla boendemiljöer behöver ventileras, både för människor, djur och växter. I de flesta fall används i moderna bostäder och villor, samt flerfamiljshus, värmeåtervinningsaggregat med till och frånluft och ett värmeåtervinnarpaket. Detta är idag standard. I många fall finns även den äldre lösningen med enbart frånluftfläkt på taket och luftinsläpp via så kallade springventiler under eller vid fönster eller liknande. Där måste husets värmesystem ersätta frånluftens värmeförlust, helt utan värmeåtervinning. I stället för att ventilera boendeutrymmet med frånluft eller ett traditionellt värmeåtervinningsaggregat, som bygger på passiv värmeåtervinning, det vill säga med till exempel en korsvärmeväxlare för tilluft och frånluft, så måste man alltid tillföra tillskottsvärme då utomhustemperaturen sjunker under cirka +10 C, beroende på typ. Återvinningsgraden är oftast ca 50-60% i mindre aggregat. Exempel: Återvinningsgraden är skillnaden mellan temperaturen inne (cirka +22 C) och temperaturen ute, till exempel (+5 C), multiplicerat med 0.5 vilket blir 8.5 C. Detta betyder att den temperatur som återvinningsaggregatet blåser in till huset blir 13.5 C (+5 C C), om inte någon tillskottsenergi finns. Här måste alltså tilluften värmas upp till +22 C från C för att inte upplevas som kallt drag. 2

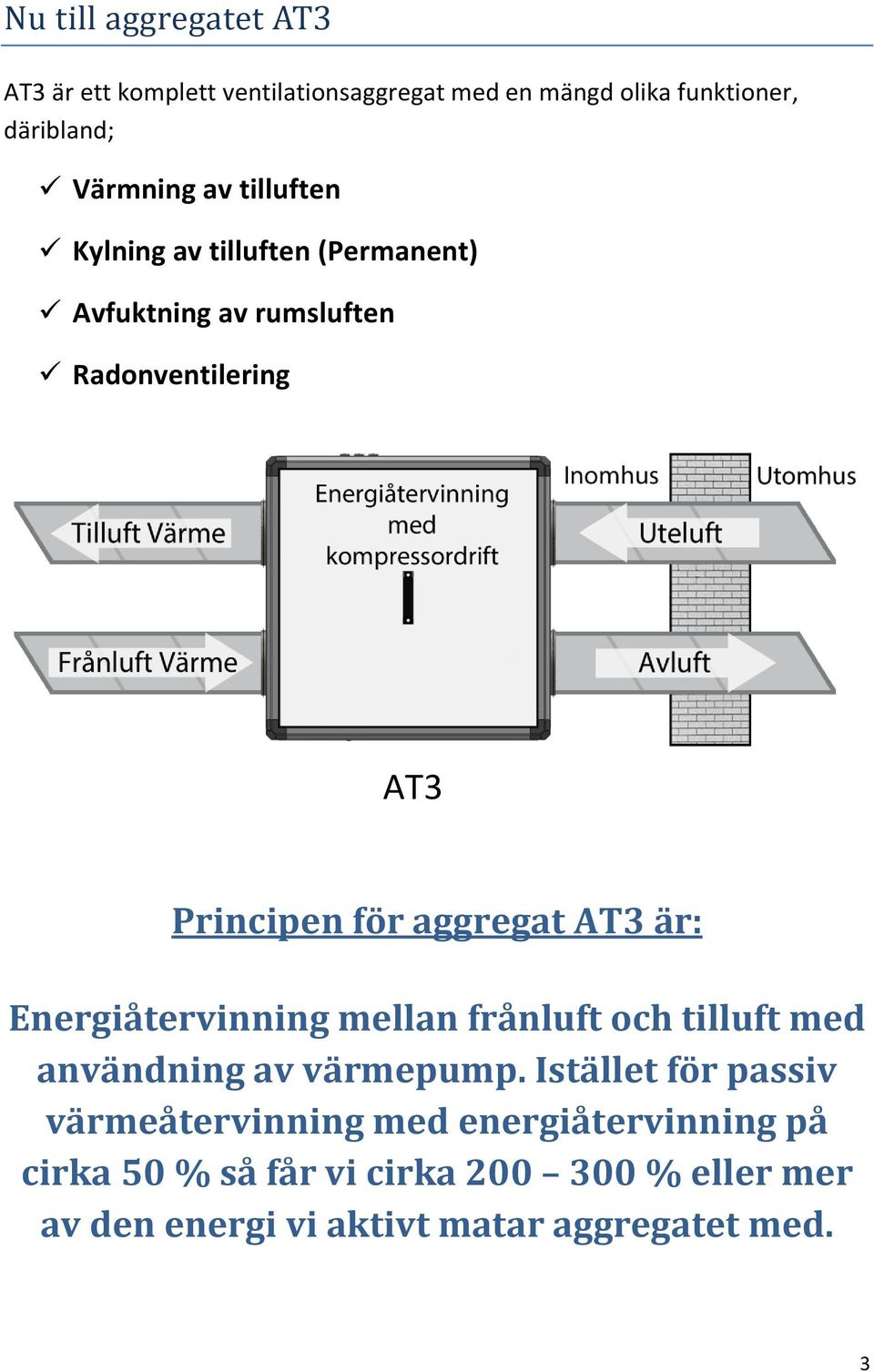

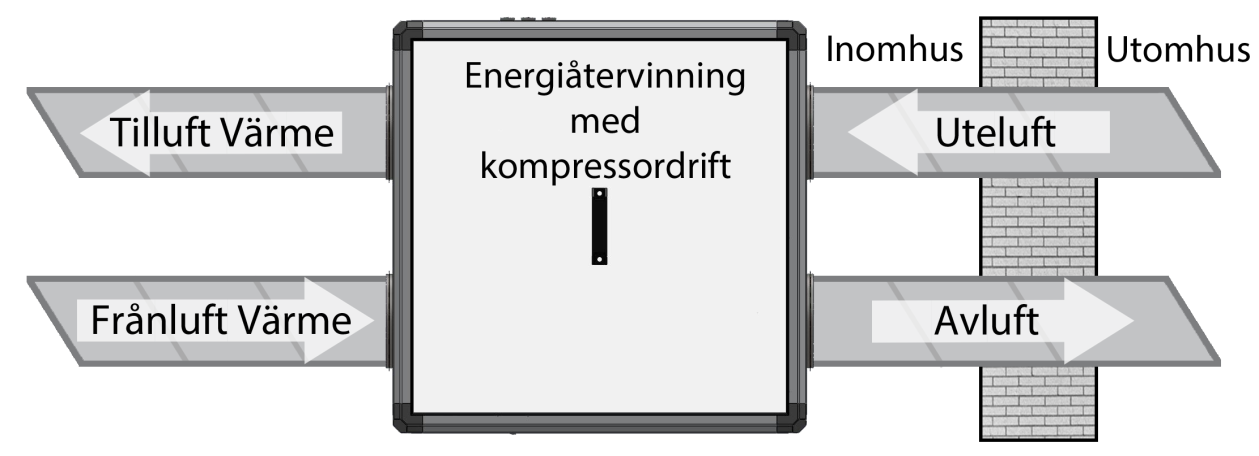

3 Nu till aggregatet AT3 AT3 är ett komplett ventilationsaggregat med en mängd olika funktioner, däribland; Värmning av tilluften Kylning av tilluften (Permanent) Avfuktning av rumsluften Radonventilering AT3 Principen för aggregat AT3 är: Energiåtervinning mellan frånluft och tilluft med användning av värmepump. Istället för passiv värmeåtervinning med energiåtervinning på cirka 50 % så får vi cirka % eller mer av den energi vi aktivt matar aggregatet med. 3

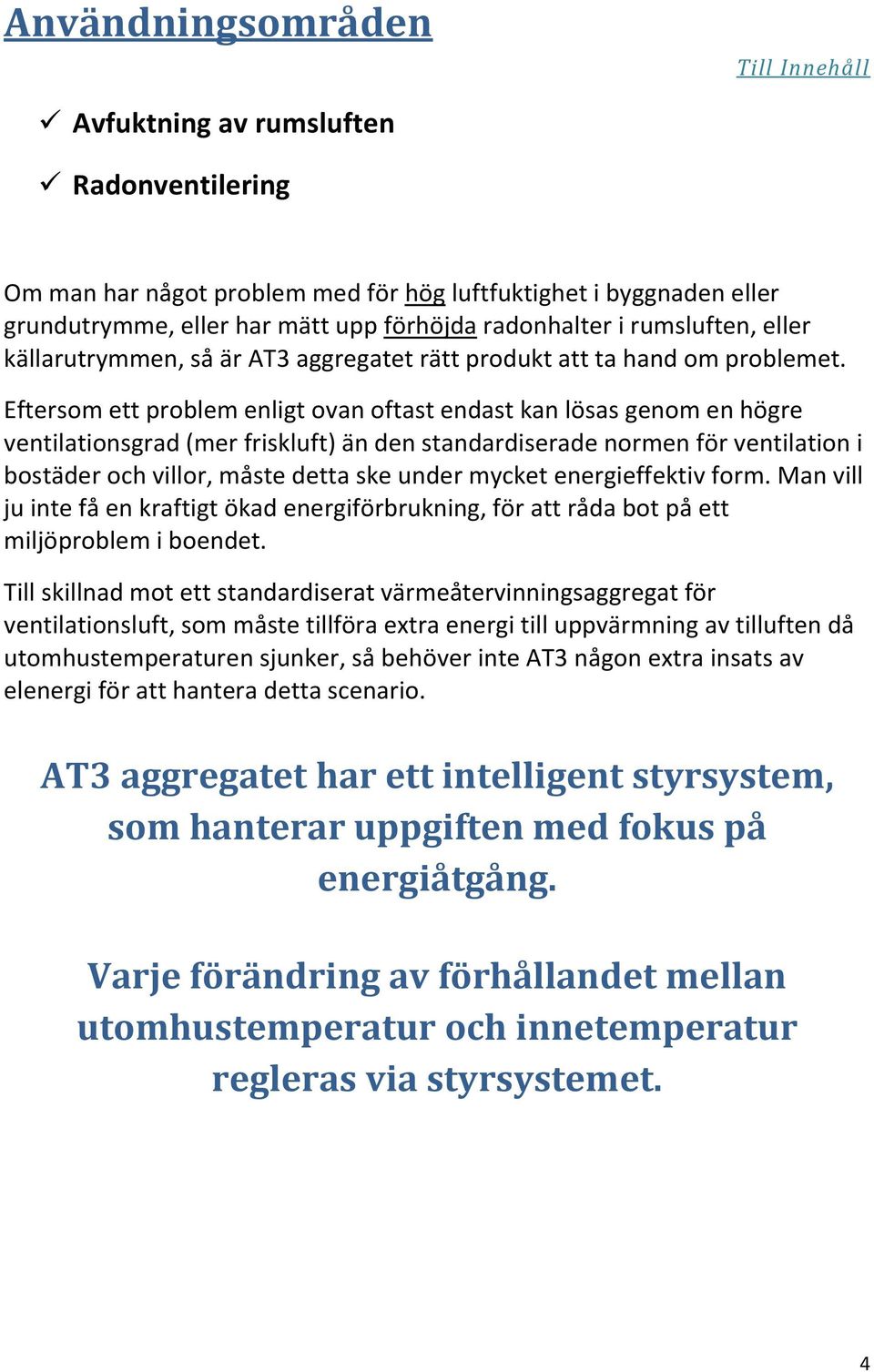

4 Användningsområden Avfuktning av rumsluften Radonventilering Om man har något problem med för hög luftfuktighet i byggnaden eller grundutrymme, eller har mätt upp förhöjda radonhalter i rumsluften, eller källarutrymmen, så är AT3 aggregatet rätt produkt att ta hand om problemet. Eftersom ett problem enligt ovan oftast endast kan lösas genom en högre ventilationsgrad (mer friskluft) än den standardiserade normen för ventilation i bostäder och villor, måste detta ske under mycket energieffektiv form. Man vill ju inte få en kraftigt ökad energiförbrukning, för att råda bot på ett miljöproblem i boendet. Till skillnad mot ett standardiserat värmeåtervinningsaggregat för ventilationsluft, som måste tillföra extra energi till uppvärmning av tilluften då utomhustemperaturen sjunker, så behöver inte AT3 någon extra insats av elenergi för att hantera detta scenario. AT3 aggregatet har ett intelligent styrsystem, som hanterar uppgiften med fokus på energiåtgång. Varje förändring av förhållandet mellan utomhustemperatur och innetemperatur regleras via styrsystemet. 4

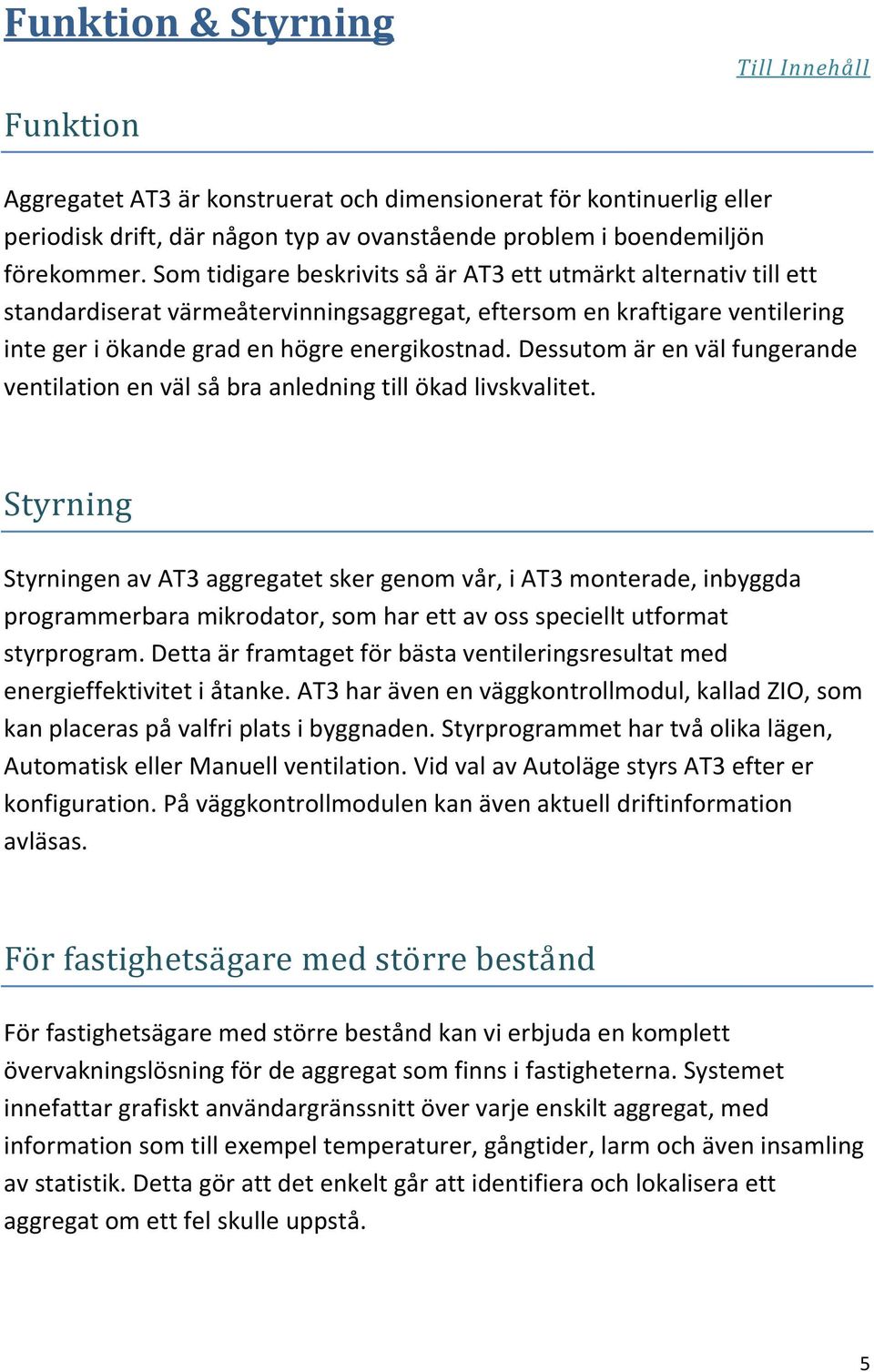

5 Funktion & Styrning Funktion Aggregatet AT3 är konstruerat och dimensionerat för kontinuerlig eller periodisk drift, där någon typ av ovanstående problem i boendemiljön förekommer. Som tidigare beskrivits så är AT3 ett utmärkt alternativ till ett standardiserat värmeåtervinningsaggregat, eftersom en kraftigare ventilering inte ger i ökande grad en högre energikostnad. Dessutom är en väl fungerande ventilation en väl så bra anledning till ökad livskvalitet. Styrning Styrningen av AT3 aggregatet sker genom vår, i AT3 monterade, inbyggda programmerbara mikrodator, som har ett av oss speciellt utformat styrprogram. Detta är framtaget för bästa ventileringsresultat med energieffektivitet i åtanke. AT3 har även en väggkontrollmodul, kallad ZIO, som kan placeras på valfri plats i byggnaden. Styrprogrammet har två olika lägen, Automatisk eller Manuell ventilation. Vid val av Autoläge styrs AT3 efter er konfiguration. På väggkontrollmodulen kan även aktuell driftinformation avläsas. Fo r fastighetsa gare med sto rre besta nd För fastighetsägare med större bestånd kan vi erbjuda en komplett övervakningslösning för de aggregat som finns i fastigheterna. Systemet innefattar grafiskt användargränssnitt över varje enskilt aggregat, med information som till exempel temperaturer, gångtider, larm och även insamling av statistik. Detta gör att det enkelt går att identifiera och lokalisera ett aggregat om ett fel skulle uppstå. 5

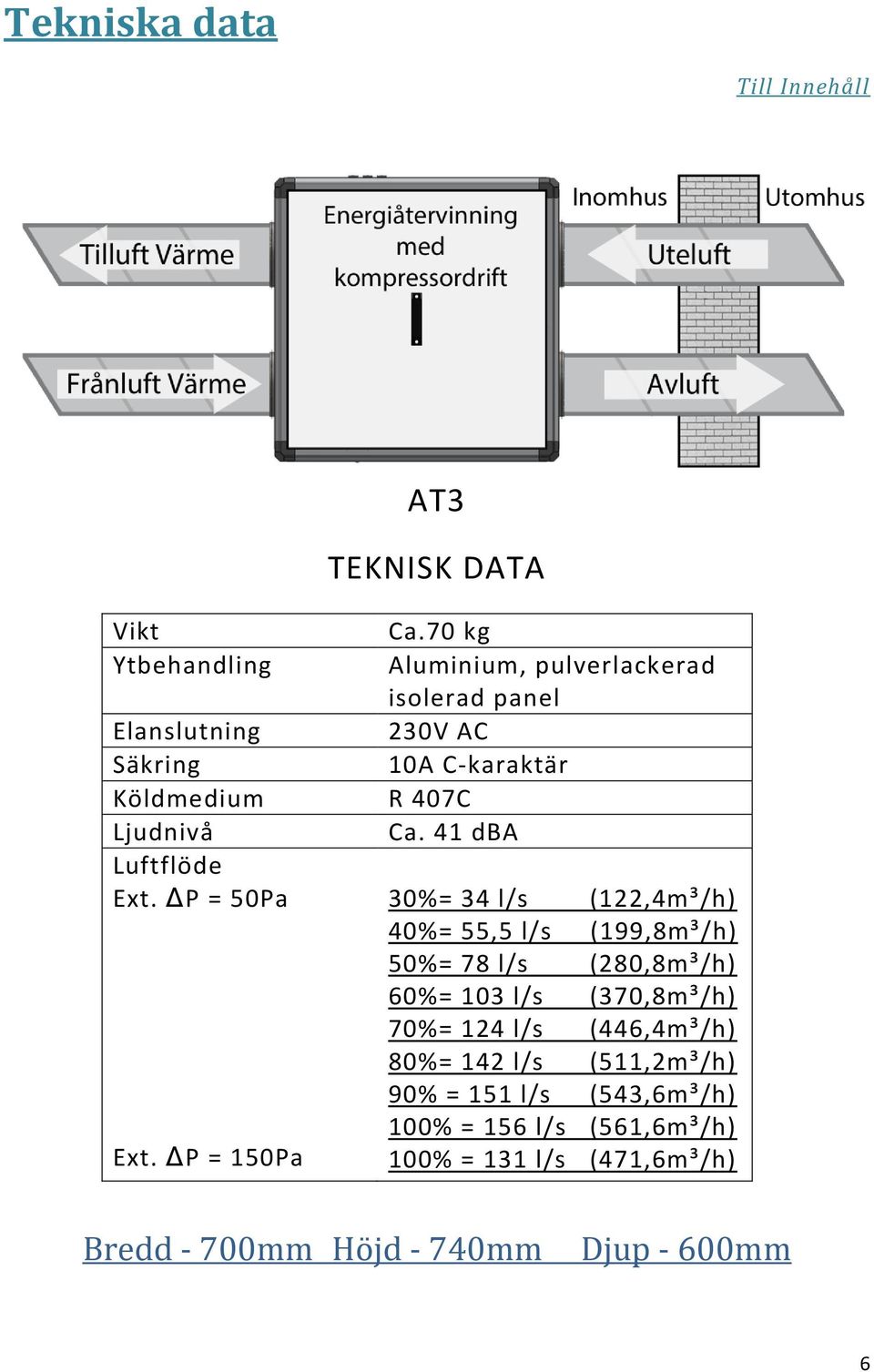

6 Tekniska data AT3 TEKNISK DATA Vikt Ytbehandling Elanslutning Säkring Köldmedium Ljudnivå Luftflöde Ext. ΔP = 50Pa Ext. ΔP = 150Pa Ca.70 kg Aluminium, pulverlackerad isolerad panel 230V AC 10A C-karaktär R 407C Ca. 41 dba 30%= 34 l/s (122,4m³/h) 40%= 55,5 l/s (199,8m³/h) 50%= 78 l/s (280,8m³/h) 60%= 103 l/s (370,8m³/h) 70%= 124 l/s (446,4m³/h) 80%= 142 l/s (511,2m³/h) 90% = 151 l/s (543,6m³/h) 100% = 156 l/s (561,6m³/h) 100% = 131 l/s (471,6m³/h) Bredd - 700mm Höjd - 740mm Djup - 600mm 6

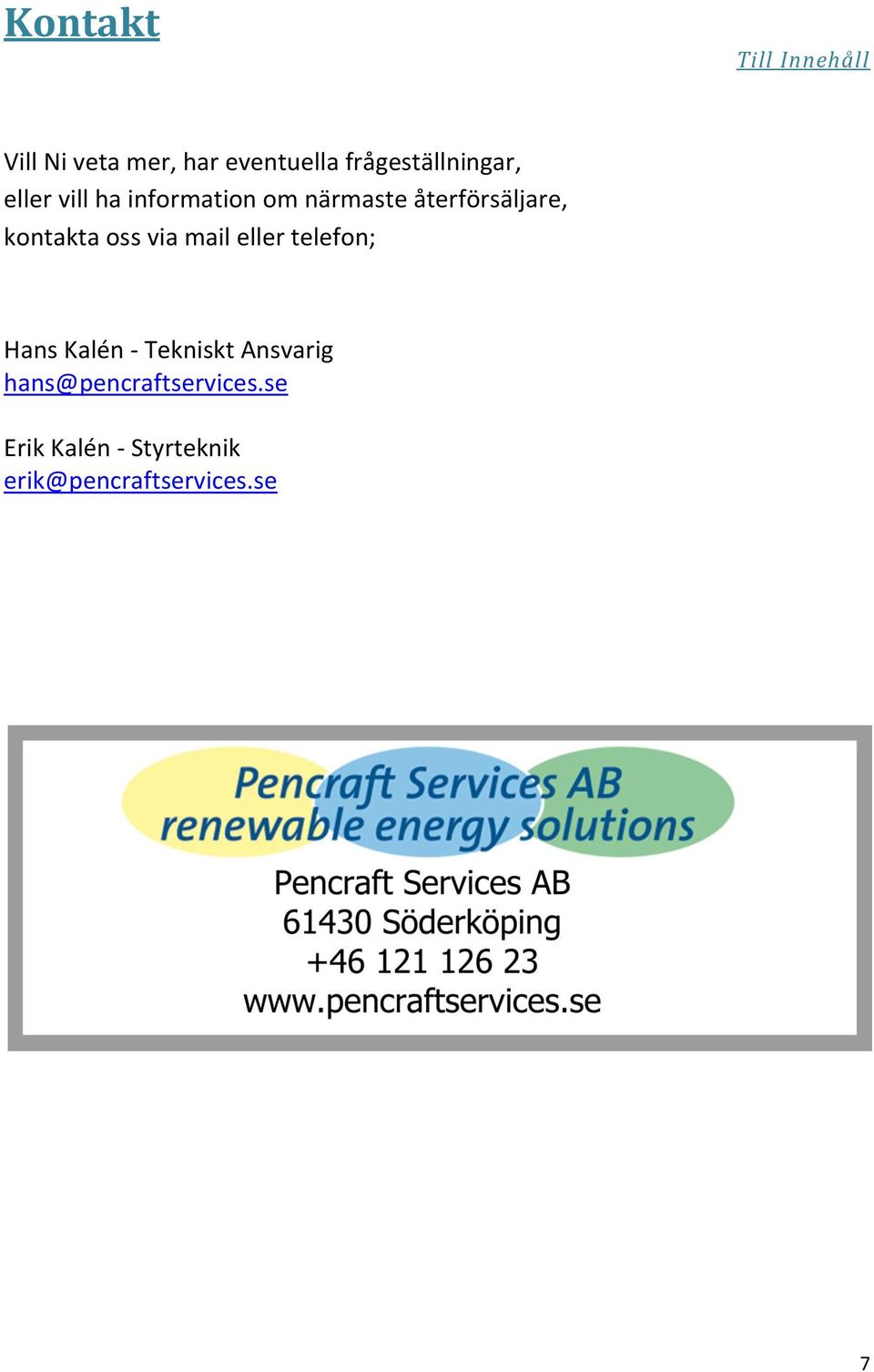

7 Kontakt Vill Ni veta mer, har eventuella frågeställningar, eller vill ha information om närmaste återförsäljare, kontakta oss via mail eller telefon; Hans Kalén - Tekniskt Ansvarig hans@pencraftservices.se Erik Kalén - Styrteknik erik@pencraftservices.se 7
