1 RAPPORT Förstudie: Kylbehov Sundbrolund äldreboende Upprättad av: Maria Sjögren

2 RAPPORT Kylbehov Sundbrolund äldreboende Kund Landstinget Västernorrland - Olle Bertilsson Baltic Energy Lena Krånglin Konsult WSP Systems Box Umeå Besök: Storgatan 59 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Magnus Nordenmark, KramBo 2 (12)

3 Innehåll INTRODUKTION... 4 BAKGRUND... 4 FÖRSLAG PÅ ÅTGÄRDER MINSKA BELYSNINGSEFFEKTEN SOLFILM KONTROLLERA TERMOSTATERNA PÅ RADIATORERNA VENTILERA MERA KYL TILLUFTEN MED VENTILATIONSAGGREGATS ROTERANDE VVX NATTKYLA INSTALLERA KYLA TIDIGARE UTREDNINGAR SLUTSATS (12)

4 Introduktion WSP har fått i uppdrag att inom projektet Baltic Energy, utföra en förstudie på Sundbrolund äldrebeonde i Ullånger. Det finns problem med övertemperaturer under sommaren i delar av äldreboendet och man undrar om det skulle vara möjligt att med pelletspannan producera kyla, sk absorptionskyla. Dels för att komma tillrätta med problemen med övertemperaturer och samtidigt får pelletspannan högre belastning och går effektivare. Bakgrund Sundbrolund äldreboende består av 3 avdelningar med 48 lägenheter. I byggnaden finns också hälsocentral samt Apotek. KramBo, som äger fastigheten, köper värme från Neova. Närvärmen består av en pelletspanna och en oljepanna. Pelletspannan har en effekt på 500 kw och oljepannan på 500 kw. Under sommaren körs bara olja eftersom att pelletspannan går dåligt med låg last. Pannan förser äldreboendet, hälsocentral, apotek, skolan och ett demensboende med värme och varmvatten. På äldreboendet har varje avdelning 3-4 samvarorum. Det kan konstateras att samvarorummen används väldigt mycket, inte bara under måltiderna. Det gör att belastningen blir hög. Antagligen högre än vad som det en gång i tiden var dimensionerat för. Personalen klagar på höga temperaturer inomhus under sommaren i framförallt i matsalarna/samvarorummen. Det är några rum som är varmare än andra. Brukarna vill ha varmt och personalen vill ha svalare. Det är problem med drag från tilluftsdonen. Donen är utbytta till mer deplacerande don för att komma tillrätta med problemet. I ett av samvarorummen var en handduk upphängd framför donet för att minska draget. Fönstren i solutsatt läge är försedda med markiser, dessa används enligt personalen. Under besiktningen mättes temperaturer i de utrymmen som har problem, även några av samvarorummen där det inte fanns några personer, mättes upp för att ha något att jämföra med. 4 (12)

5 S158 Värmeproblem T rum = 23,2 C Ttill = 18,9 C S153 T rum = 21,8 C S149 T rum = 22,1 C Ttill = 20,8 C Entréplan, Violen Tilluftsdon i rum S158 5 (12)

6 S130 Värmeproblem T rum = 23,5 C Entréplan, Blåklinten 6 (12)

7 S221 T rum = 21,2 C Ttill = 17,7 C S216 T rum = 21,8 C S211 Värmeproblem T rum = 23,1 C Ttill = 19,7 C Plan 1, Fyrklövern S209a Värmeproblem (mättes ej) Förslag på åtgärder För att komma tillrätta med övertemperaturer kan följande saker göras: 1. Minska belysningseffekten 2. Montera solfilm på fönster 3. Kontrollera termostaterna på radiatorerna 4. Ventilera mera 5. Kyl tilluften med ventilationsaggregats roterande vvx 6. Nattkyla 7. Installera kyla 7 (12)

8 1. Minska belysningseffekten S211 Samvaro 64 m 2 Plan 1 Fyrklövern Installerad belysningseffekt i S211 är 950 W vilket ger 15 W/m 2. Utöver dessa armaturer finns också belysning ovanför borden. Installerad effekt kan minskas något vid byte av armaturer. Belysningen kan även dimmras ner och på så sätt minska effekten ytterligare. Armaturerna är av äldre modell. Belysningsarmatur i tak 8 (12)

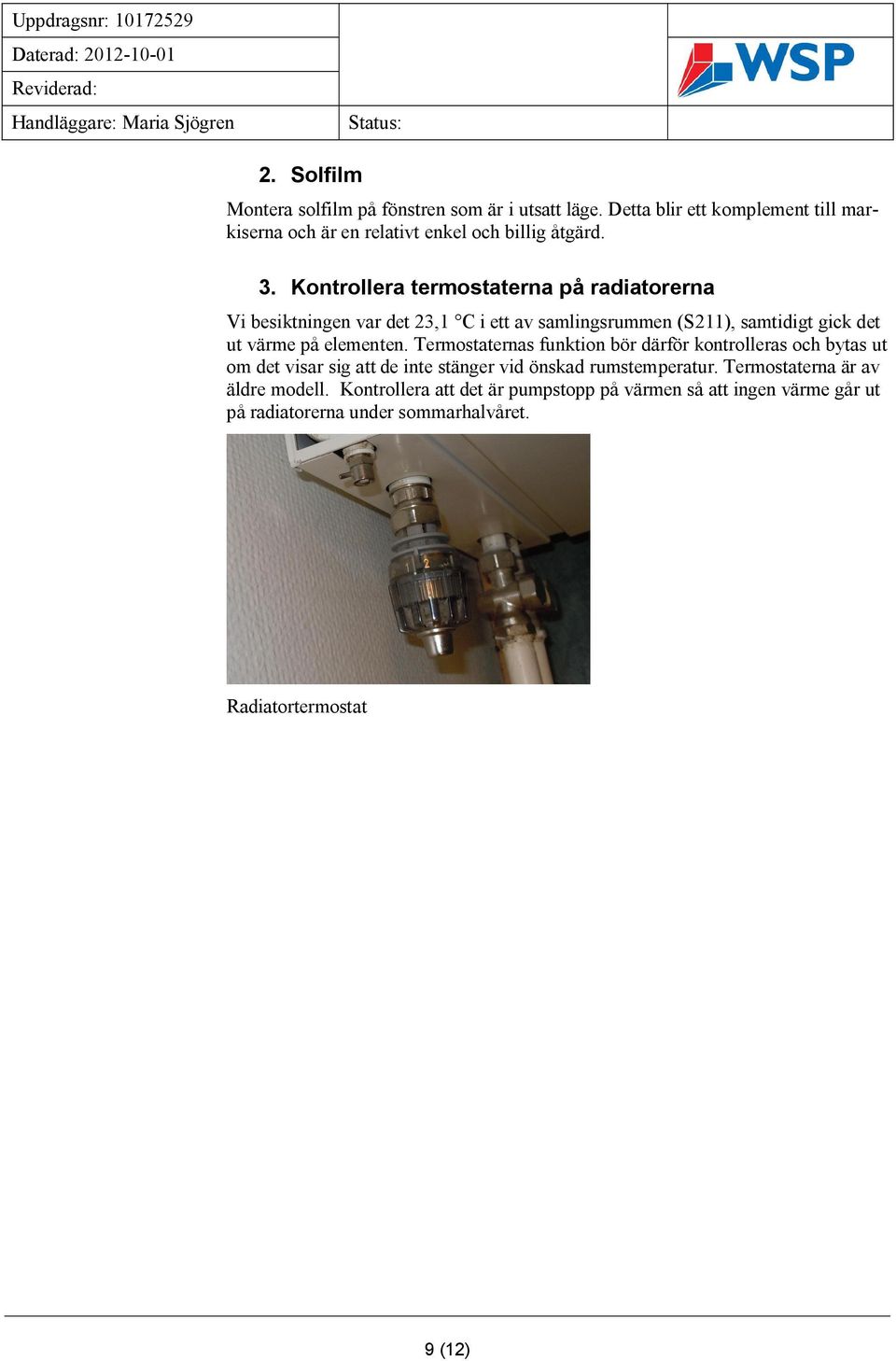

9 2. Solfilm Montera solfilm på fönstren som är i utsatt läge. Detta blir ett komplement till markiserna och är en relativt enkel och billig åtgärd. 3. Kontrollera termostaterna på radiatorerna Vi besiktningen var det 23,1 C i ett av samlingsrummen (S211), samtidigt gick det ut värme på elementen. Termostaternas funktion bör därför kontrolleras och bytas ut om det visar sig att de inte stänger vid önskad rumstemperatur. Termostaterna är av äldre modell. Kontrollera att det är pumpstopp på värmen så att ingen värme går ut på radiatorerna under sommarhalvåret. Radiatortermostat 9 (12)

10 4. Ventilera mera S211 Samvaro 64 m 2 Plan 1 Fyrklövern För rum S211 är det projekterat 102 l/s (enligt ritningar och OVK) i ventilationsflöde på tilluften. Detta fördelas i rummet via två don. I och med att det vistas fler personer i rummet och under längre tid än vad som från början var projekterat är ett åtgärdsförslag att öka luftflödet. Idag räcker ventilationen för 11 personer om 102 l/s är den luftmängd som levereras. För 18 personer (16 brukare och 2 personal) behövs 148 l/s för en yta på 64 m 2. Att öka på flödet i befintliga don är svårt eftersom att man redan idag tycker att det drar från donen. Vid en ökning av flödet måste donen bytas ut eller byggas om. Ett högre luftflöde gör att den kylande effekten blir större. Samtidigt som flödet ökas i samvarorummet/n som används kan luftflödena i samvarorummen som inte används, sänkas. Spjäll sätts in på kanalen till berörda rum och de kan styras av CO 2 och temp. 5. Kyl tilluften med ventilationsaggregats roterande vvx Rotorn i aggregatet kan köras när inomhustemperaturen är lägre än utomhustemperaturen, då kan tilluften kylas med hjälp av frånluften. 10 (12)

11 6. Nattkyla Normalt körs ventilationen på ett mindre flöde nattetid. Under sommarhalvåret kan ventilationen köras på dagdrift och på så sätt ventileras mer och kylas ner under natten. Detta i kombination med att köra rotorn när inomhustemperaturen är lägre än utomhustemperaturen bör kunna göra att övertemperaturer undviks. 7. Installera kyla Om inte det går att komma tillrätta med övertemperaturer sommartid med ovanstående åtgärder återstår att kyla rummen på annat sätt. Att koppla in kyla på ventilationsaggregatet är inte aktuellt då det bara är ett aggregat för hela äldreboendet och det endast är några rum som behöver kylas. De luftflöden som idag förser rummen är dessutom för låga för att kunna bära någon större kyleffekt. Luftflödet i S211 kan bära 1 kw kyla (102 l/s), vilket är väldigt lite (endast belysningseffekten kyls bort). För att kunna kyla mer måste luftflödena ökas. Ventilationskanalerna är inte isolerade, vilket måste göras om kyla installeras på aggregatet. En enklare lösning är att installera luft/luftvärmepumpar (för kyla). Men då de boende upplever att det är ett stort problem med drag från ventilationen idag så kommer de förmodligen att tycka att draget från värmepumpen också är ett problem. Det blir också en del ljud från en luftvärmepump. Dock löser man värmeproblemet lokalt i de rum som är berörda. Absorptionskyla Att installera absorptionsskyla på pelletspannan är inte aktuellt. Dels för att anläggningen är alldeles för liten dels för att kylbehovet är så pass litet. Pannan skulle inte gå så mycket bättre med belastningen för att producera kyla i kombination med varmvatten än vad den går idag med endast varmvattenproduktion. Investeringskostnaden blir väldigt stor för det kylbehov som finns. Tidigare utredningar För att inte behöva använda olja och på så sätt minska på den fossila energin kan en åtgärd vara att värma vatten sommartid med solvärme. Ingen driftkostnad. Solvärme för varmvatten är sedan tidigare utrett för byggnaden och man bör se över den möjligheten igen. Spillvärmen som kommer från kompressorer i köket tillförs krypgrunden. Möjligheten att återvinna värmen genom att tillföra den till varmvattnet har tidigare utretts. Kostnaden blev för stor då det blir mycket rördragning. Köket ligger en bit från pannrummet. 11 (12)

12 Slutsats För att komma tillrätta med de övertemperaturer man upplever i en del av samvarorummen på äldreboendet finns det en del åtgärder att överväga. 1. Minska belysningseffekten 2. Montera solfilm på fönster 3. Kontrollera termostaterna på radiatorerna 4. Ventilera mera 5. Kyl tilluften med ventilationsaggregats roterande vvx 6. Nattkyla 7. Installera kyla Om inte punkt 1-6 gör att värmeproblemet blir bättre återstår att installera kyla. Att installera kyla på aggregatet är inte optimalt eftersom det bara är ett fåtal rum som har problem. Ett annat alternativ är att installera luft/luftvärmepumpar för kyla, en enkel lösning som löser problemet lokalt men som ändå innebär vissa problem med drag och ljud. 12 (12)
