Information/ lägesrapport av Åtgärdspaketet för Henån Skola

Transkript

1 Information/ lägesrapport av Åtgärdspaketet för Henån Skola

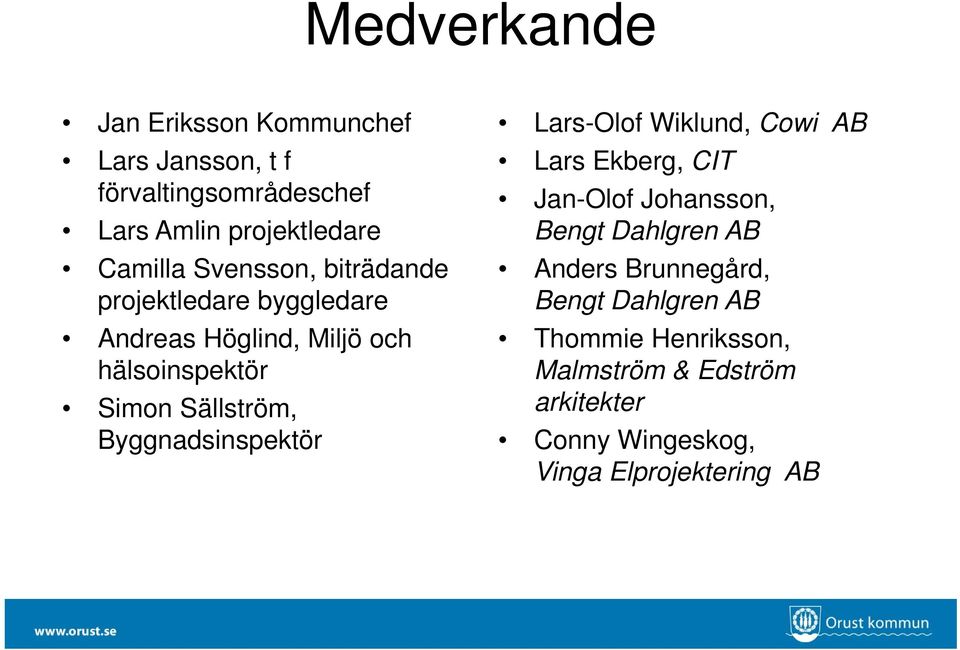

2 Medverkande Jan Eriksson Kommunchef Lars Jansson, t f förvaltingsområdeschef Lars Amlin projektledare Camilla Svensson, biträdande projektledare byggledare Andreas Höglind, Miljö och hälsoinspektör Simon Sällström, Byggnadsinspektör Lars-Olof Wiklund, Cowi AB Lars Ekberg, CIT Jan-Olof Johansson, Bengt Dahlgren AB Anders Brunnegård, Bengt Dahlgren AB Thommie Henriksson, Malmström & Edström arkitekter Conny Wingeskog, Vinga Elprojektering AB

3 Agenda Dagens information omfattar de åtgärder som bör göras med skolan inom ramen för detta tekniska projekts uppdrag. Ansvarsfrågor redovisas i den kommande Vitboken, beräknas vara klar i mars Verksamhetsrelaterade frågor kommer att avhandlas på ett separat informations tillfälle.

4 Ämnesområden Utsidan, avvattning kring byggnaden i form av Vallgraven, Cowi AB Ventilationsproblematiken, utredning, CIT, samt projekteringen, Bengt Dahlgren AB Hur ventilationsuppdraget påverkar fastigheten rent byggnadsmässigt, Cowi AB+ Malmström Edström Arkitekter Hur ventilationsdelen påverkar El och data, Vinga Elprojektering

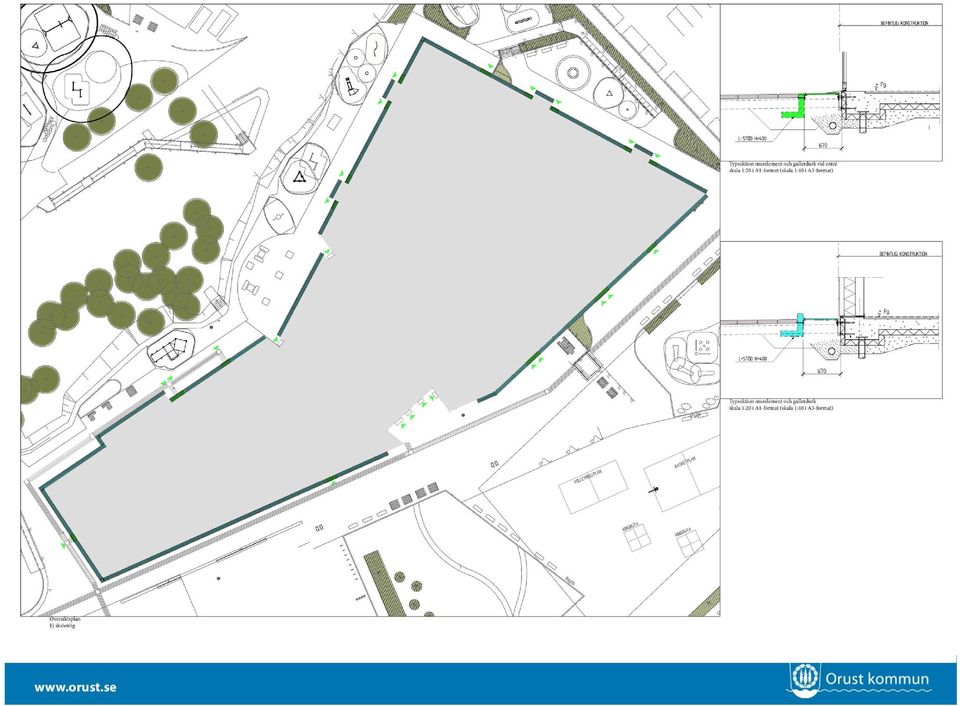

5 COWI AB Markdelen runt byggnaden

6

7

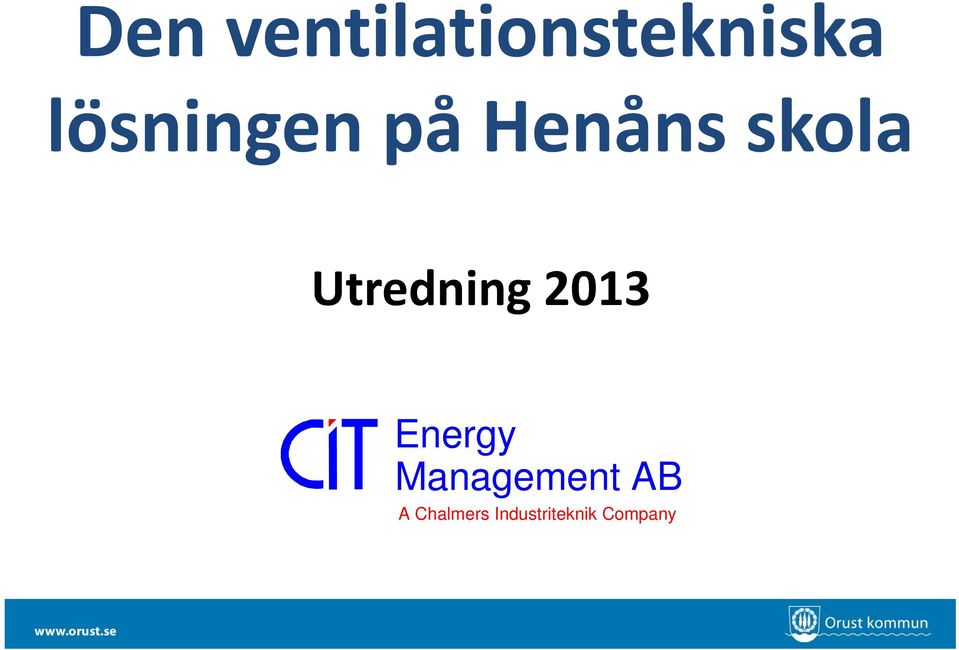

8 Den ventilationstekniska lösningen på Henåns skola Utredning 2013 Energy Management AB A Chalmers Industriteknik Company

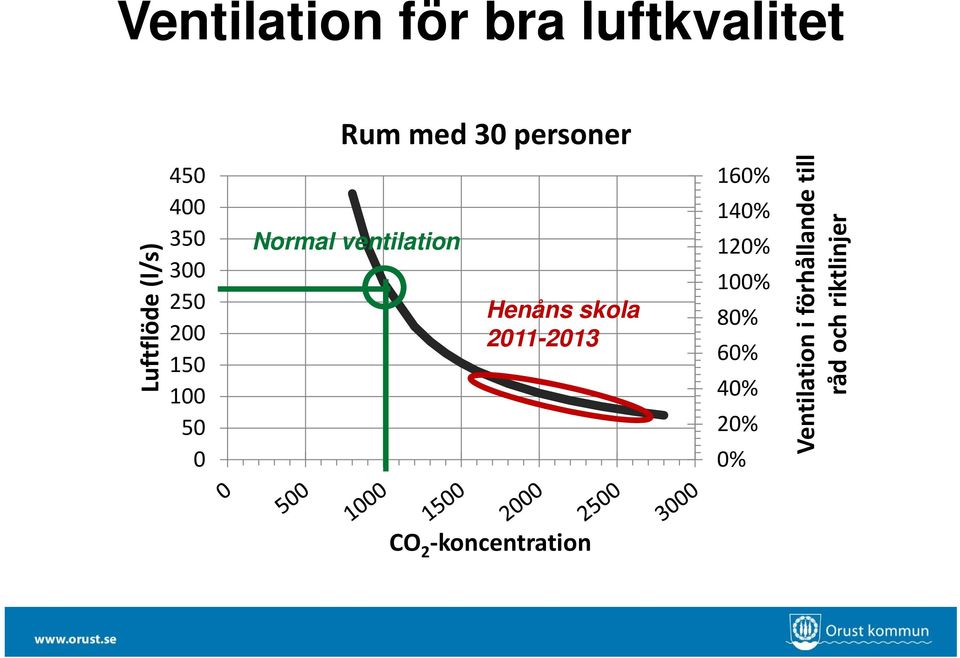

9 Ventilation för bra luftkvalitet Rum med 30 personer Luftflöde (l/s) Normal ventilation Henåns skola % 140% 120% 100% 80% 60% 40% 20% 0% Ventilation i förhållande till råd och riktlinjer CO 2 koncentration

10 Den ursprungliga ventilationslösningen

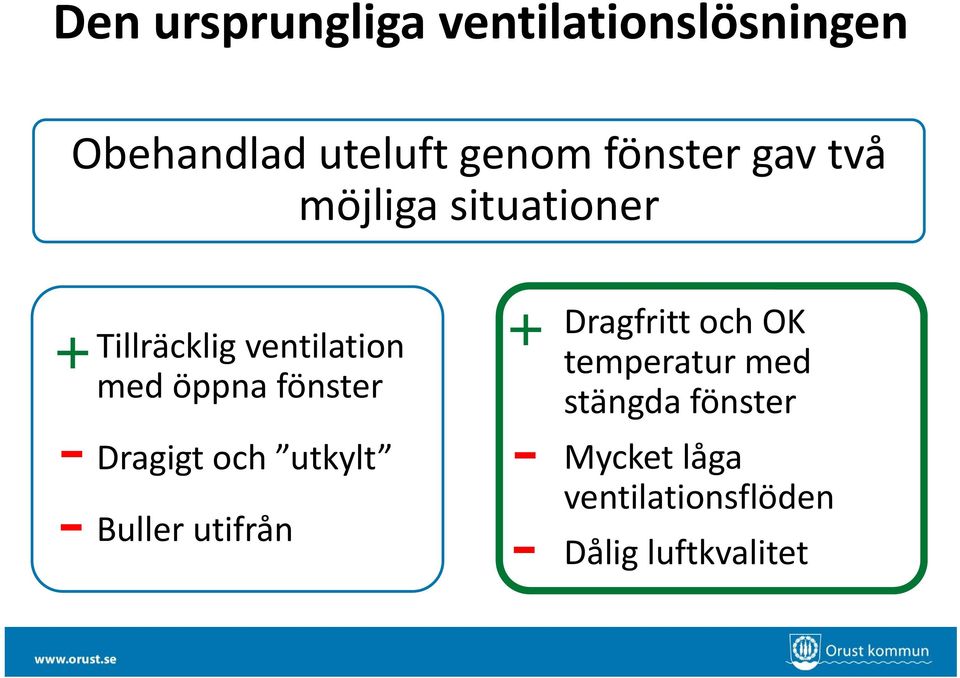

11 Den ursprungliga ventilationslösningen Obehandlad uteluft genom fönster gav två möjliga situationer Tillräcklig ventilation med öppna fönster Dragigt och utkylt Buller utifrån Dragfritt och OK temperatur med stängda fönster Mycket låga ventilationsflöden Dålig luftkvalitet

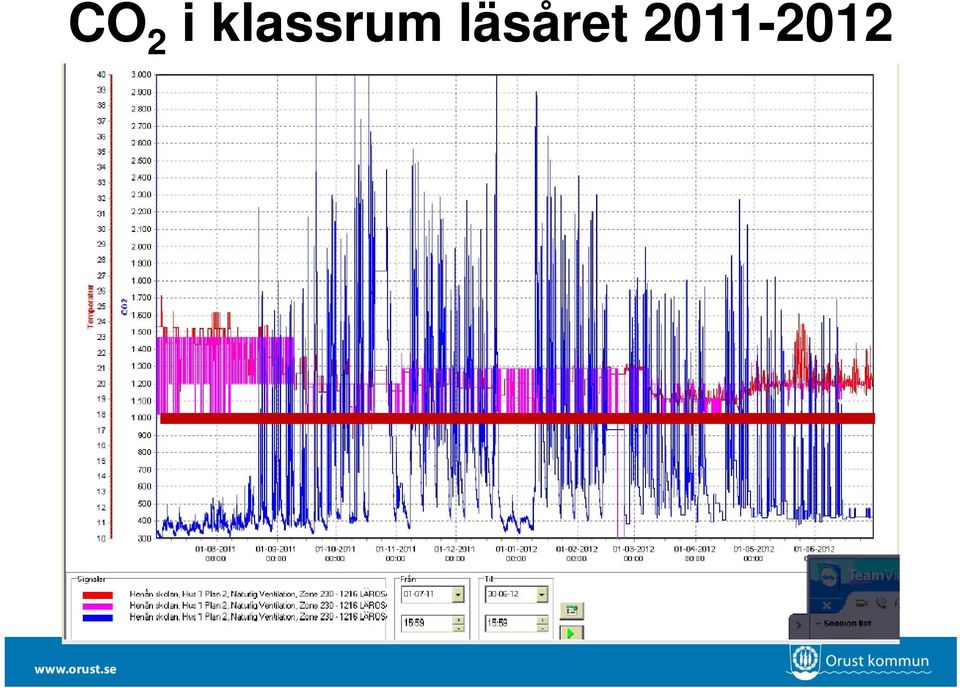

12 CO 2 i klassrum läsåret

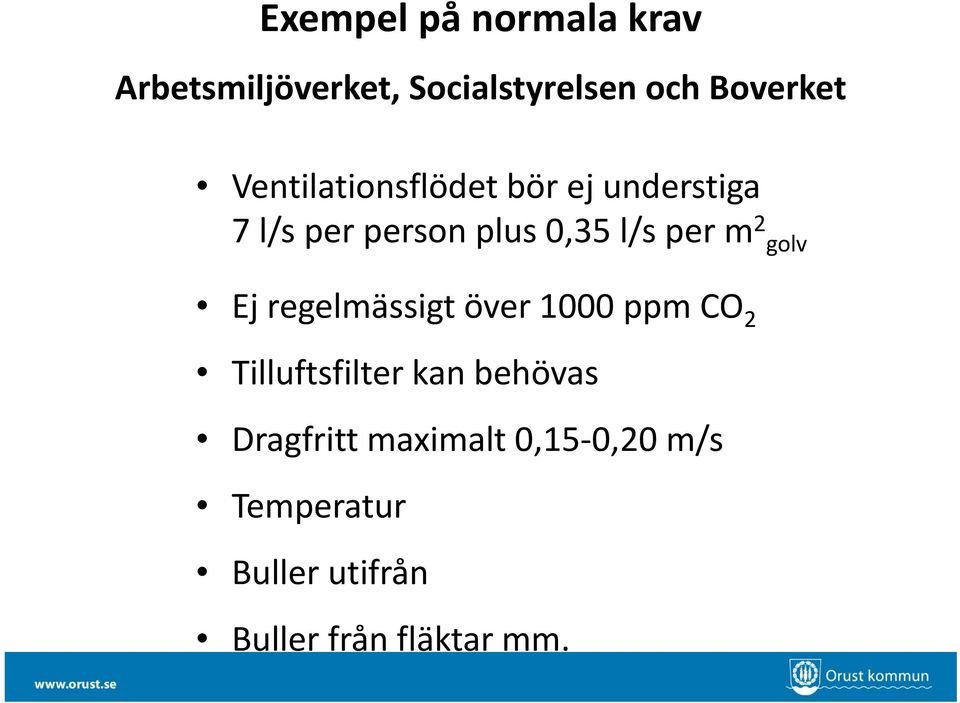

13 Exempel på normala krav Arbetsmiljöverket, Socialstyrelsen och Boverket Ventilationsflödet bör ej understiga 7 l/s per person plus 0,35 l/s per m 2 golv Ej regelmässigt över 1000 ppm CO 2 Tilluftsfilter kan behövas Dragfritt maximalt 0,15 0,20 m/s Temperatur Buller utifrån Buller från fläktar mm.

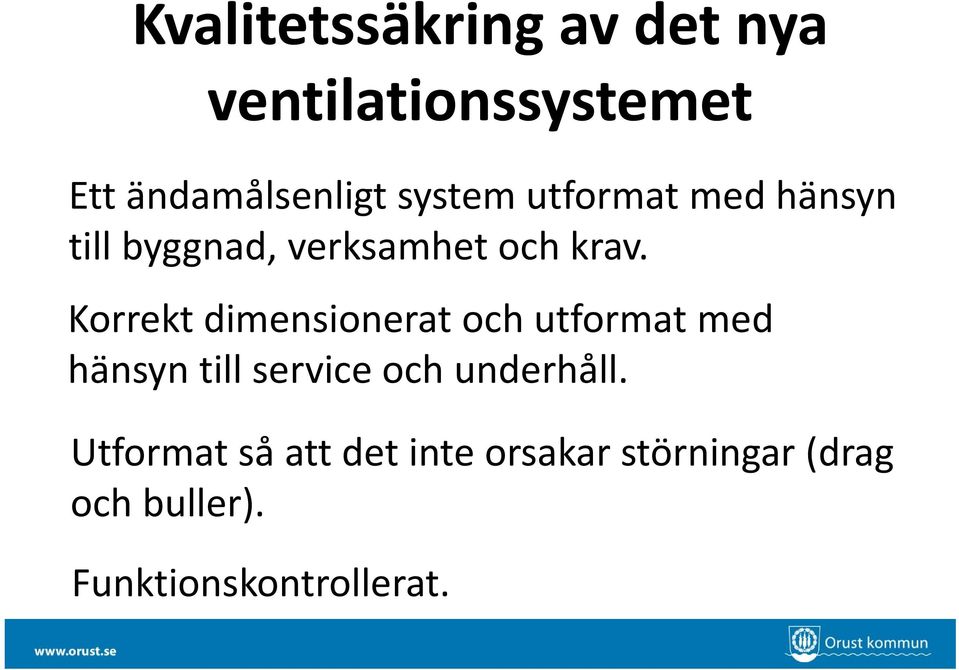

14 Kvalitetssäkring av det nya ventilationssystemet Ett ändamålsenligt system utformat med hänsyn till byggnad, verksamhet och krav. Korrekt dimensionerat och utformat med hänsyn till service och underhåll. Utformat så att det inte orsakar störningar (drag och buller). Funktionskontrollerat.

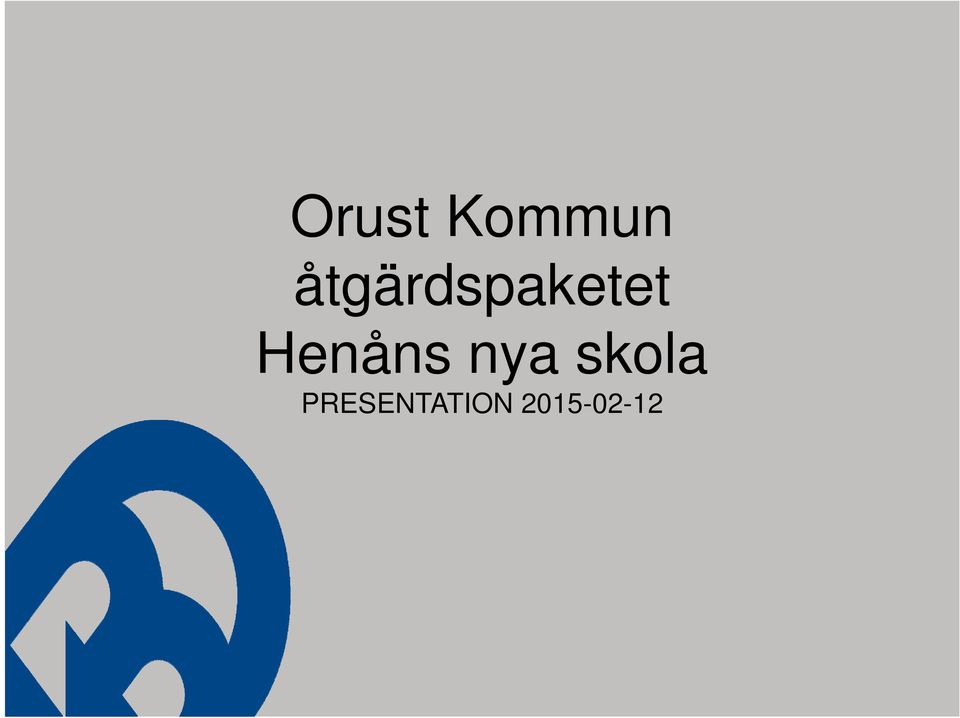

15 Orust Kommun åtgärdspaketet Henåns nya skola PRESENTATION

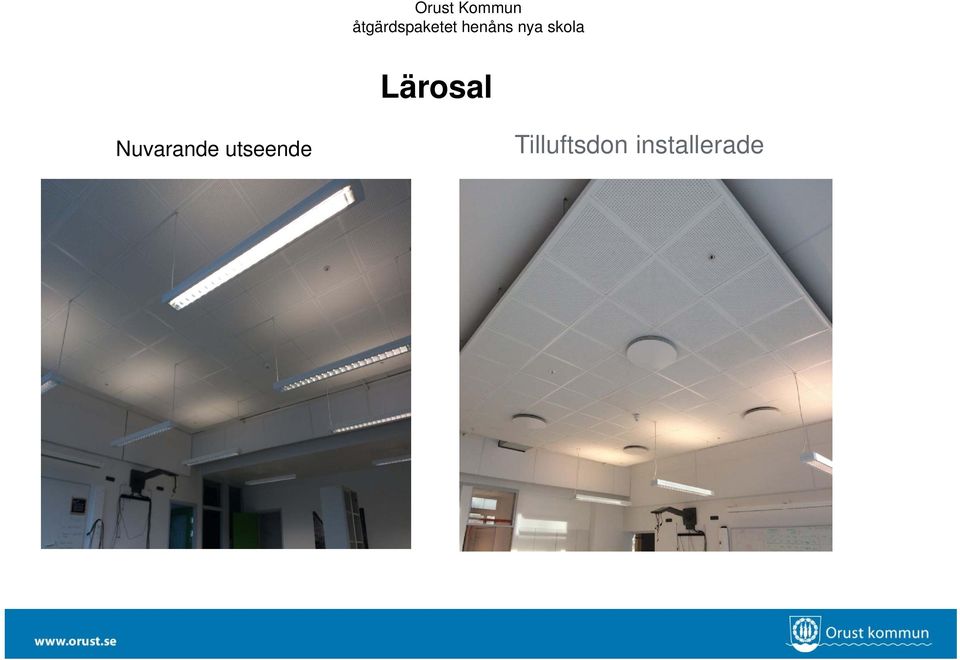

16 Orust Kommun åtgärdspaketet henåns nya skola Lärosal Nuvarande utseende Tilluftsdon installerade

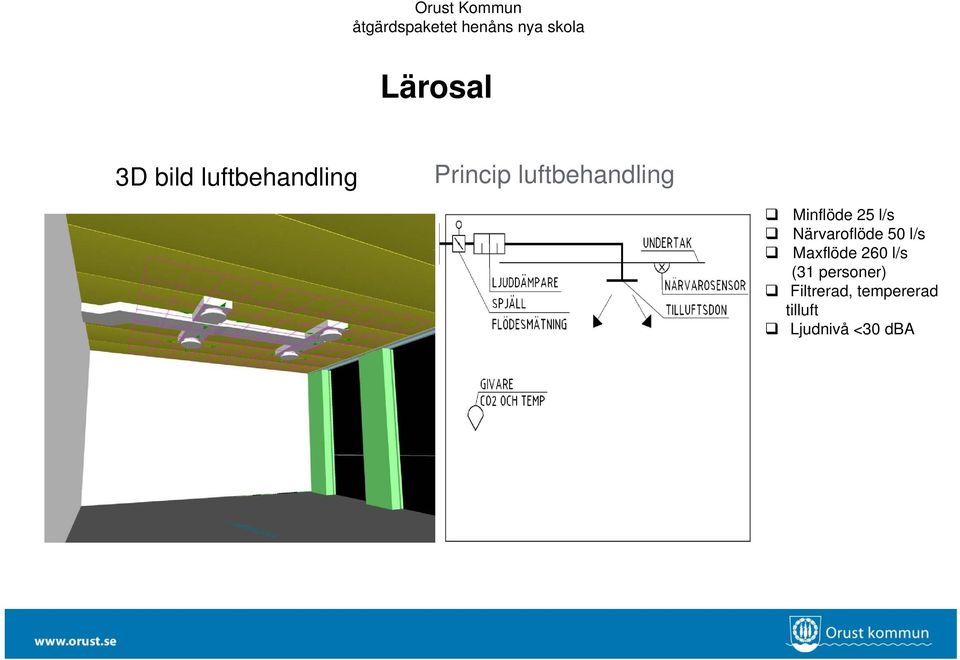

17 Orust Kommun åtgärdspaketet henåns nya skola Lärosal 3D bild luftbehandling Princip luftbehandling Minflöde 25 l/s Närvaroflöde 50 l/s Maxflöde 260 l/s (31 personer) Filtrerad, tempererad tilluft Ljudnivå <30 dba

18 Orust Kommun åtgärdspaketet henåns nya skola Administration Nuvarande utseende 3D bild luftbehandling Princip luftbehandling Minflöde 5 l/s Närvaroflöde 10 l/s Maxflöde 35 l/s (4 personer) Filtrerad, tempererad tilluft Ljudnivå <30 dba

19

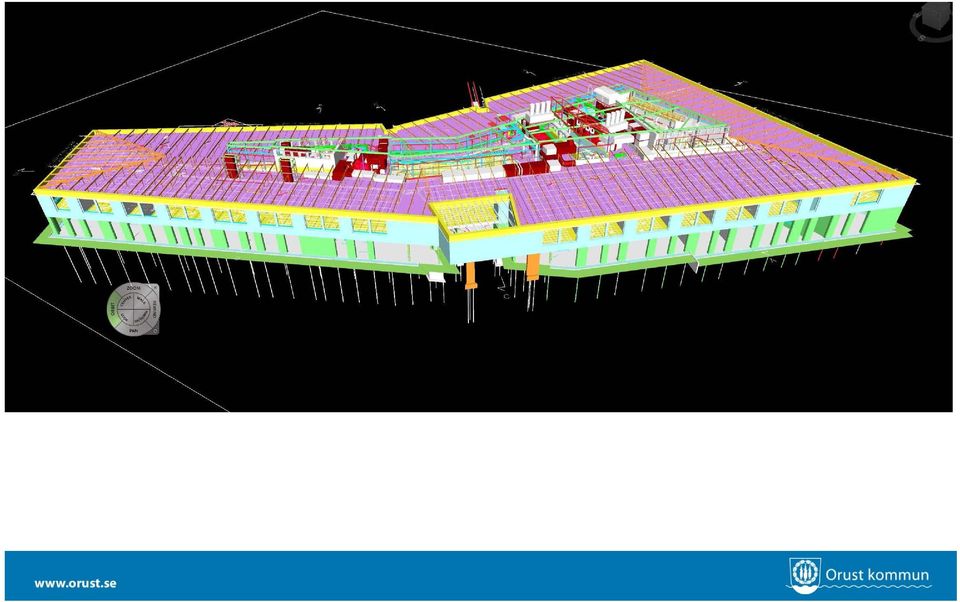

20

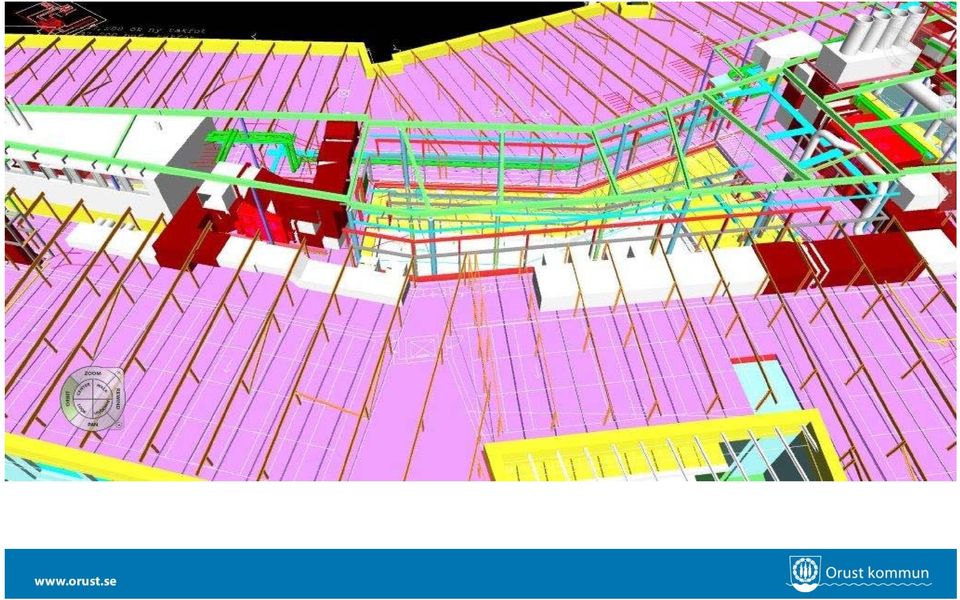

21

22

23

24 Cowi + Malmström Edström

25

26

27

28 Henåns skola Befintligt utseende Nytt utseende

29 Biblioteket befintligt utseende

30 Åtgärder i Biblioteket Nytt undertak i högdel Nytt ljusinsläpp vid ny entresolbrygga Nya ventilationsrör färgsätts i olika kulörer Sänkt undertak i plan 1 Ljudisolerade glaspartier mot omgivande uppehållsytor

31

32 Vinga Elprojektering Anpassning av installation, kanalisation, kablage, eloch teleutrustning till nya ventilationskanaler och don. Demontering av utrustning för naturlig ventilation. Ny programmering belysningsanläggningen, Passersystem och inbrottslarmsystem.

33 Vinga Elprojektering Korridorer: Installation och utrustning anpassas till nya ventilationskanaler. Belysningsarmaturer Ledljus/ utrymningsbelysning Branddetektorer Ljudanläggning

34 Vinga Elprojektering Ovan undertak: Styrutrustning för befintligt ventilationssystem demonteras

35 Vinga Elprojektering Ovan undertak: Utrustning för solskydd bibehålls anpassas till ventilation och ny programmering.

36 Vinga Elprojektering Övrigt Anläggningar som påverkas Utrustning för brandventilation bibehålls och anpassas till ny utformning. Hiss förses med tagg -läsare Passersystem Inbrottslarm Ny programmering av belysningsanläggningen

37 Vinga Elprojektering Lektionssalar, grupprum m.m. Installation och utrustning anpassas till nya ventilationskanaler och don. Armaturer demonteras och återmonteras Närvaro- och dagsljussensor anpassas Branddetektorer anpassas i förekommande fall

38 Vinga Elprojektering Lektionssalar, grupprum m.m. Datauttag flyttas anpassas och kompletteras Det trådlösa datanätverket förstärks inom hela skolan inkl. utsida Media panel i salar anpassas, tryckknappar för naturlig ventilation utgår.

39 Slutdel Bygglovet klart och laga kraftvunnet Etablering påbörjas i månadsskiftet februari/mars 2015 Slutbesiktning av de byggnadstekniska åtgärderna, enligt nu gällande förutsättningar och tidplan, är december 2015
