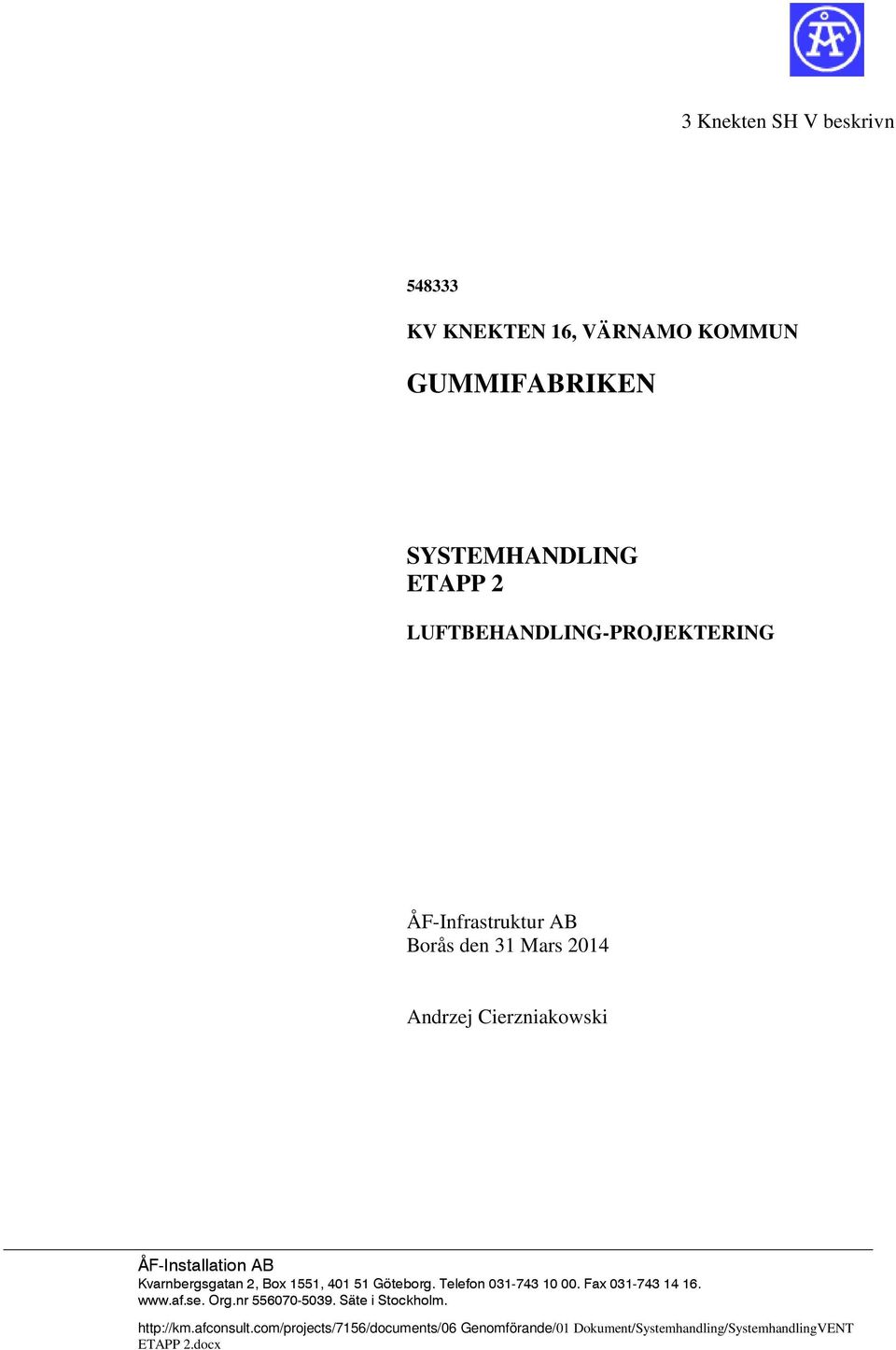

1 3 Knekten SH V beskrivn KV KNEKTEN 16, VÄRNAMO KOMMUN LUFTBEHANDLING-PROJEKTERING ÅF-Infrastruktur AB Borås den 31 Mars 2014 Andrzej Cierzniakowski ÅF-Installation AB Kvarnbergsgatan 2, Box 1551, Göteborg. Telefon Fax Org.nr Säte i Stockholm. Genomförande/01 Dokument/Systemhandling/SystemhandlingVENT.docx

2 2(5) INNEHÅLLSFÖRTECKNING KOD 5 RUBRIK DIMENSIONERANDE DATA SIDA 3/5 57 LUFTBEHANDLINGSSYSTEM 4/5 DOKUMENT//VENT.DOCX Sparat

3 3(5) 5 DIMENSIONERANDE DATA Förutsättningar Projektet omfattar om- och tillbyggnad av hela gummifabriken där samtliga installationer byts. Utetemperaturer Vinter Sommar -18 C +27 C 60% RF Rumsklimat Vinter Sommar +21 C vid DUT -18 C +24 C vid DUT +27 C Systemtemperaturer VV Tappvarmvatten 60 C VP1 Värme, primär 60/30 C VS2 Luftbehandling 60/30 C VS3 Värme radiator 60/45 C KB1 Köldbärare luftbehandling 8/16 C KB2 Köldbärare kylbafflar 17/20 C KYM1 Kylmedelkylare, glykolblandat 35/30 C Ljudkrav Anläggningen dimensioneras med följande ljudkrav som högsta ljudnivå: Auditorium, Biografer Lärosal, Konferensrum Grupprum, Bibliotek, Personalrum, Kontorsrum Korridor, WC, Städ 25 db(a) 30 db(a) 35 db(a) 35 db(a) 45 db(a) Lufthastigheter Vertikala till- och frånluftskanaler i schakt samt horisontella huvudkanaler inom våningsplan dimensioneras för en högsta lufthastighet av 5,5 m/sek beräknat på dimensionerande luftflöde. DOKUMENT//VENT.DOCX Sparat

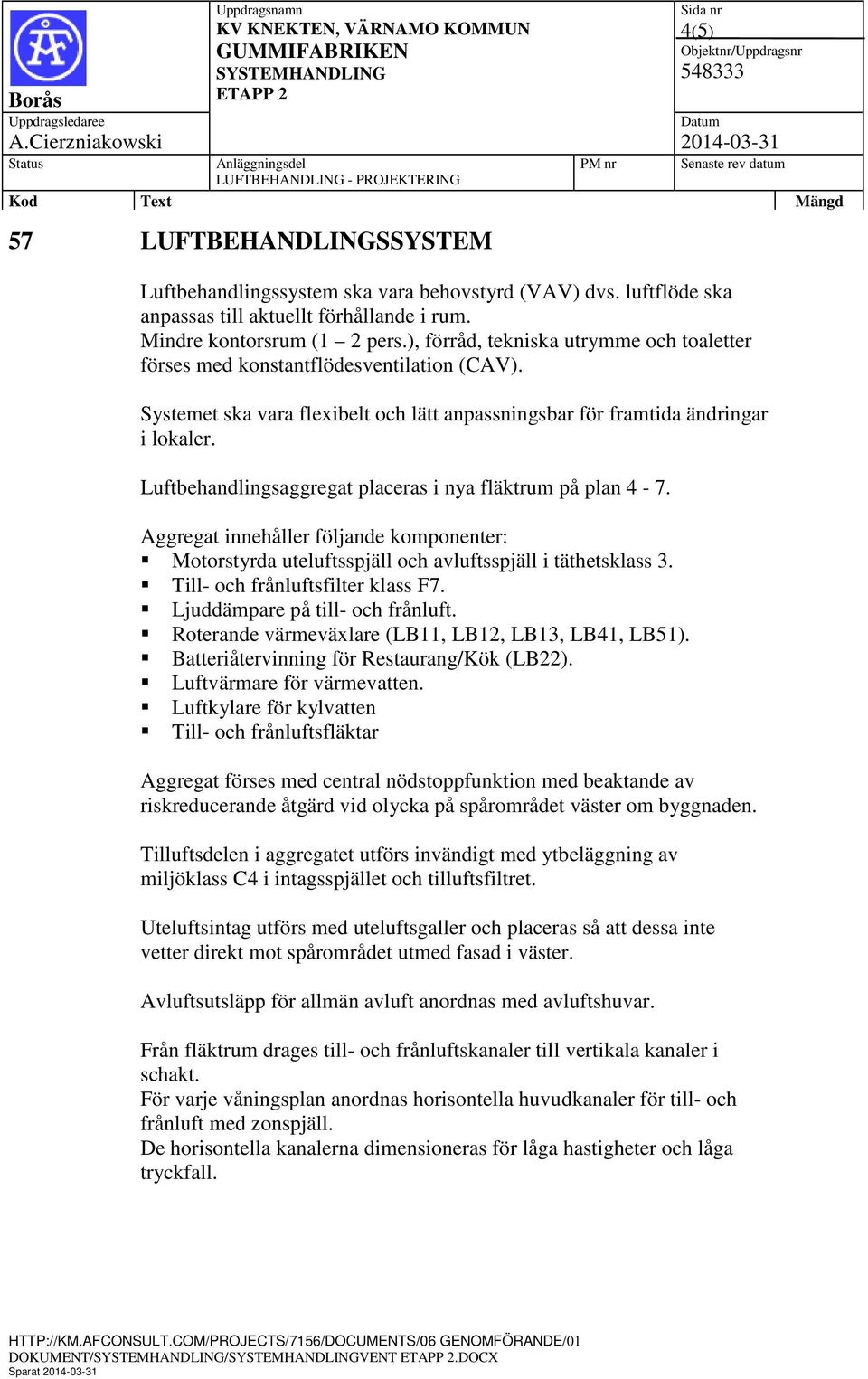

4 4(5) 57 LUFTBEHANDLINGSSYSTEM Luftbehandlingssystem ska vara behovstyrd (VAV) dvs. luftflöde ska anpassas till aktuellt förhållande i rum. Mindre kontorsrum (1 2 pers.), förråd, tekniska utrymme och toaletter förses med konstantflödesventilation (CAV). Systemet ska vara flexibelt och lätt anpassningsbar för framtida ändringar i lokaler. Luftbehandlingsaggregat placeras i nya fläktrum på plan 4-7. Aggregat innehåller följande komponenter: Motorstyrda uteluftsspjäll och avluftsspjäll i täthetsklass 3. Till- och frånluftsfilter klass F7. Ljuddämpare på till- och frånluft. Roterande värmeväxlare (LB11, LB12, LB13, LB41, LB51). Batteriåtervinning för Restaurang/Kök (LB22). Luftvärmare för värmevatten. Luftkylare för kylvatten Till- och frånluftsfläktar Aggregat förses med central nödstoppfunktion med beaktande av riskreducerande åtgärd vid olycka på spårområdet väster om byggnaden. Tilluftsdelen i aggregatet utförs invändigt med ytbeläggning av miljöklass C4 i intagsspjället och tilluftsfiltret. Uteluftsintag utförs med uteluftsgaller och placeras så att dessa inte vetter direkt mot spårområdet utmed fasad i väster. Avluftsutsläpp för allmän avluft anordnas med avluftshuvar. Från fläktrum drages till- och frånluftskanaler till vertikala kanaler i schakt. För varje våningsplan anordnas horisontella huvudkanaler för till- och frånluft med zonspjäll. De horisontella kanalerna dimensioneras för låga hastigheter och låga tryckfall. DOKUMENT//VENT.DOCX Sparat

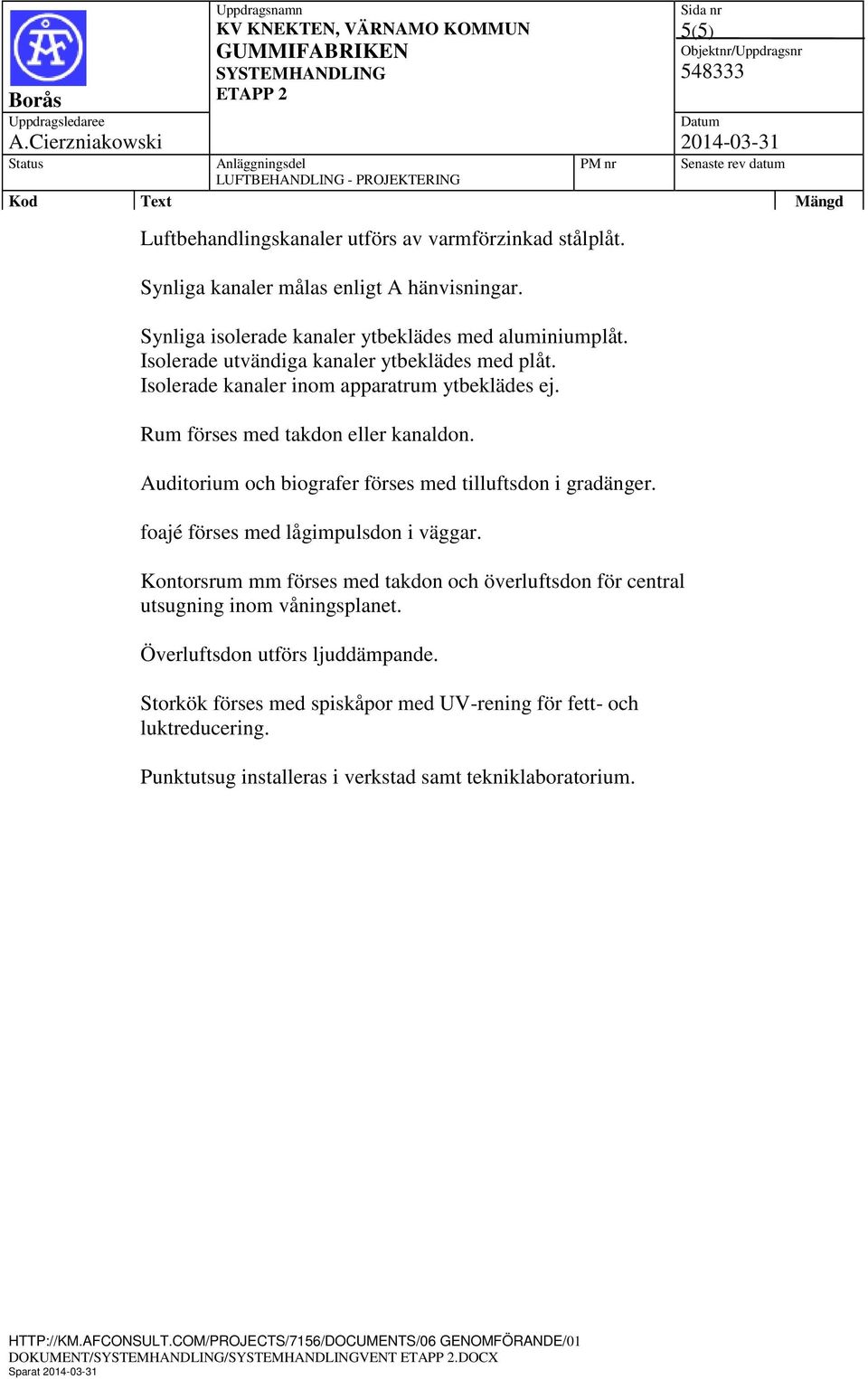

5 5(5) Luftbehandlingskanaler utförs av varmförzinkad stålplåt. Synliga kanaler målas enligt A hänvisningar. Synliga isolerade kanaler ytbeklädes med aluminiumplåt. Isolerade utvändiga kanaler ytbeklädes med plåt. Isolerade kanaler inom apparatrum ytbeklädes ej. Rum förses med takdon eller kanaldon. Auditorium och biografer förses med tilluftsdon i gradänger. foajé förses med lågimpulsdon i väggar. Kontorsrum mm förses med takdon och överluftsdon för central utsugning inom våningsplanet. Överluftsdon utförs ljuddämpande. Storkök förses med spiskåpor med UV-rening för fett- och luktreducering. Punktutsug installeras i verkstad samt tekniklaboratorium. DOKUMENT//VENT.DOCX Sparat
