1 AB Bostäder Byte av frånluftsfläktar Arbetsnr: Rambeskrivning 57 Luftbehandling Borås ÅF Infrastruktur AB

2 2 (14) Orientering Entreprenaden innefattar arbete med byte av frånluftsfläktar samt injustering av luftflöden. Samtliga erforderliga arbeten härför ingår dock ej el- och styrarbeten. Entreprenören dimensionerar fläkt efter tänkt fabrikat och nytt montage. För, av entreprenören valt utförande, gäller föreskrifter enligt AMA 98. Miljöbetingelser Korrosionsmiljö För entreprenaden gäller miljöklass M0 inomhus och M3 utomhus, enligt tabell Q/1 i AMA. Renhetskrav Kanaler och kanaldetaljer skall vara förslutna under förvaring på byggarbetsplats. Öppna kanaländar skall förslutas vid uppehåll i monteringsarbetet. Ljudmiljö Krav på högsta tillåtna ljudnivåer från installationer enligt BBR, skall uppfyllas. Luftbehandlingsinstallationer skall uppfylla krav på ljudisolering (överhörning) mellan lokaler, motsvarande de ljudklasser som väggarna håller och i samråd med brukaren. Ljudnivåer utvändigt skall vara i enlighet med och mätas enligt Naturvårdsverkets råd och riktlinjer 1978:5, Riktlinjer för externt industribuller samt Naturvårdsverkets Metod för immissionsmätning av externt industribuller. Riktvärden Tider Ekvivalent ljudnivå Hösta ljudnivå klockan (mätpunkt vid fasad) momentana ljud db(a) db(a) db(a) 55 db(a) sönd o helgd 45 db(a) Ovanstående värden är max.värden vid tomtgräns.

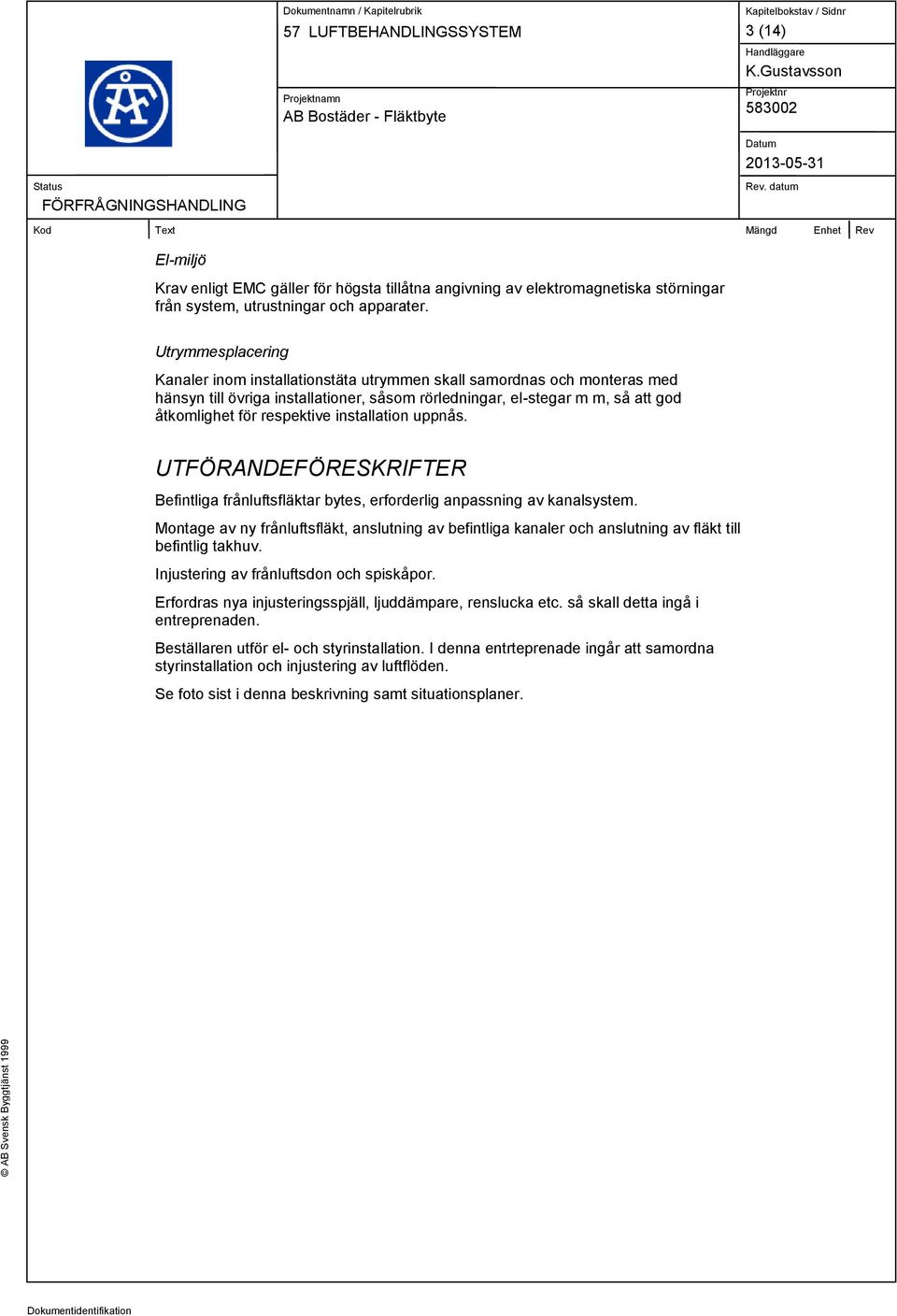

3 3 (14) El-miljö Krav enligt EMC gäller för högsta tillåtna angivning av elektromagnetiska störningar från system, utrustningar och apparater. Utrymmesplacering Kanaler inom installationstäta utrymmen skall samordnas och monteras med hänsyn till övriga installationer, såsom rörledningar, el-stegar m m, så att god åtkomlighet för respektive installation uppnås. UTFÖRANDEFÖRESKRIFTER Befintliga frånluftsfläktar bytes, erforderlig anpassning av kanalsystem. Montage av ny frånluftsfläkt, anslutning av befintliga kanaler och anslutning av fläkt till befintlig takhuv. Injustering av frånluftsdon och spiskåpor. Erfordras nya injusteringsspjäll, ljuddämpare, renslucka etc. så skall detta ingå i entreprenaden. Beställaren utför el- och styrinstallation. I denna entrteprenade ingår att samordna styrinstallation och injustering av luftflöden. Se foto sist i denna beskrivning samt situationsplaner.

4 4 (14) B FÖRARBETEN, HJÄLPAREBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM BE FLYTTNING, DEMONTERING OCH RIVNING BED RIVNING Rivning av befintligt fläkt och erforderlig del av kanalsystem. Entreprenören forslar bort material, deponeringsavgifter skall ingå i entreprenaden. Beställaren urkopplar fläkten från el- och styrsystem. Erforderlig rivning av kvarvarande rörsystem för återvinning som ej är i drift.

5 5 (14) Q APPARATER, KANALER, DON M M I LUFTBEHANDLINGSSYSTEM QE FLÄKTAR QEA FLÄKTAR AV SAMMANSATT KONSTRUKTION Frånluftsfläkt i boxutförande med EC-fläkt för kapacitetsreglering 0 10 V. Inköp skall samordnas med beställarens entreprenör för styr- och övervakningsarbeten. Max SFP 1,0

6 6 (14) QJ SPJÄLL, FLÖDESDON OCH BLANDNINGSDON QJB LUFTSPJÄLL Injusteringsspjäll skall vara av typ Irisspjäll med mätuttag. Mätspjäll monteras med tillräckliga raksträckor före och efter spjäll, enligt fabrikantens anvisningar. QJB.2 Irisspjäll QK LJUDDÄMPARE QKB LJUDDÄMPARE MED CIRKULÄRT TVÄRSNITT QKB.1 Raka ljuddämpare med cirkulärt tvärsnitt QKC LJUDDÄMPARE MED REKTANGULÄRT TVÄRSNITT QKC.1 Raka ljuddämpare med rektangulärt tvärsnitt

7 7 (14) QL VENTILATIONSKANALER M M UTFÖRANDEFÖRESKRIFTER Kanalsystem mot dimensionerande don dimensioneras för maximalt tryckfall på 1 Pa/m eller lufthastighet högst 4,0 m/s på grenkanaler och 6,0 m/s på huvudkanaler med tvärsnittsarea över 0,20 m 2. Hänsyn därvid skall även tas till strömningsljud, strypljud samt flanktransmission, så att ljudnivåer enligt BBR upprätthålls. Montering Upphängning Upphängningsanordning för brandisolerade kanaler skall hålla erforderlig brandteknisk klass. Fogning Samtliga cirkulära frånluftskanaler skall sammanfogas med trycktäta nitar. Tilluftskanaler får sammanfogas med självborrande skruv med trubbig spets, typ drill-speed eller likvärdigt. QLB VENTILATIONSKANALER AV METALL QLB.1 Metallkanaler med cirkulärt tvärsnitt QLB.2 Metallkanaler med rektangulärt tvärsnitt

8 8 (14) QLE LUCKOR I VENTILATIONSKANAL FÖR RENSNING OCH INSPEKTION Rensluckor skall monteras lätt åtkomliga. Renslucka skall lägst ha samma brandtekniska klass som kanalen vari den är monterad. QLF KANALGENOMFÖRINGAR M M QLF.2 Genomföringar för ventilationskanaler, med krav på avskiljande i brandteknisk klass QLF.4 Stagning och fixering av ventilationskanaler vid genombrott av byggnadsdel R ISOLERING AV INSTALLATIONER RBF TERMISK ISOLERING AV VENTILATIONSKANAL RBF.1 Termisk isolering utvändigt på ventilationskanal, med krav på avskiljande i brandteknisk klass Kanaler brandisolerad i erforderlig omfattning så att brandspridning mellan brandceller förhindras under den brandmotståndstid som anges på ritning. Isolervara Nätmatta av mineralull med aluminiumfolie.

9 9 (14) Y MÄRKNING, PROVNING, DOKUMENTATION M M YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER YTB.1 Märkning av installationer YTB.15 Märkning av vvs-, kyl- och processmedieinstallationer I entreprenaden ingående installationer märks permanent och på ett enhetligt sätt.. Märkning skall vara väl synlig och utförd av material som inte förändras med tiden. Där märkobjekt är dolt, t.ex av undertak, skall märkningen dubbleras eller kompletteras med hänvisningsskylt. Märkning och teknisk dokumentation skall överensstämma. Skyltar och märkbrickor Skyltar och märkbrickor skall vara utförda av plast. YTB.157 Märkning av luftbehandlingsinstallationer Märkning av ventilationskanal Installationen märks i sin helhet. Märkning av sammanbyggt aggregat i luftbehandlingssystem Luftbehandlingsaggregat märkes. Märkning av injusteringsspjäll, konstantflödesdon, variabelflödesdon och blandningsdon Samtliga spjäll märkes.

10 10 (14) YTC INJUSTERING AV INSTALLATIONSSYSTEM YTC.2 Injustering av installationssystem YTC.257 Injustering av luftbehandlingssystem Injustering av flöde Injustering av flöde skall utföras för samtliga system enligt Proportionalitetsmetoden. Injustering skall utföras för hela aggregatsystemet samtidigt. Flödesmätningar skall utföras enligt Metoder för mätning av luftflöden i ventilationsinstallationer, T22:1998, utgiven av Nordiska ventilationsgruppen NVG. Injusteringar skall utföras med avseende på lägsta möjliga ljudnivå till rum. Systemen skall injusteras med lägsta möjliga kanaltryck och fläktvarvtal. Tillgängligt tryck skall fördelas mellan gruppspjäll och luftsdon, så att lägsta möjliga ljudnivå till rum erhålles.

11 11 (14) YU TEKNISK DOKUMENTATION FÖR INSTALLATIONER YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER YUD.57 Relationshandlingar för luftbehandlingsinstallationer Befintliga ritningar revideras till relationshandling YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER YUH.5 Driftinstruktioner för vvs-, kyl- och processmedieinstallationer Befintliga driftsinstruktioner kompletteras. YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER YUK.5 Underhållsinstruktioner för vvs-, kyl- och processinstallationer Befintliga underhållsinstruktioner kompletteras. YUN UNDERLAG FÖR MILJÖDOKUMENTATION FÖR INSTALLATIONER YUN.2 Underlag för miljövärdering för installationer Entreprenören skall på anmodan av beställaren och projektledare, lämna miljödokumentation avseende de produkter som kommer att installeras. YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Entreprenören skall informera beställarens drift- och underhållspersonal om funktionssätt samt drift och underhåll av i entreprenaden ingående utrustning.

12 12 (14) YY ARBETEN EFTER SLUTBESIKTNING YYV TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER YYV.57 Tillsyn, skötsel och underhåll av luftbehandlingsinstallationer Service under 5 år för anläggningen, omfattande all den service som fabrikanter erfordrar för i anläggningen ingående apparater och delar. I servicen ingår arbeten, resor, smörjmedel etc. samt sådana delar som skall bytas vid normal service, dock ej filter. Antal servicebesök skall vara 5 st. Beställarens respresentant skall beredas tillfälle att närvara samt medverka vid tidernas fastställande. Varje besök skall verifieras med servicerapport, som undertecknas av både entreprenör och driftansvarig.

13 13 (14) Fotobilaga Alingsåsvägen 40-46, 4 hus Befintlig fläkt LEAC Skånegatan 9 19, 3 hus Befintlig fläkt LEAC

14 14 (14) Varbergsvägen 35-41, 4 hus Befintlig fläkt DBC Rundeln 15-21, 4 hus KDLF
