1 Kommunfastigheter i Knivsta AB HÖGÅSSKOLAN NYBYGGNAD RAMBESKRIVNING LUFT och STYR FÖRFRÅGNINGSUNDERLAG Knivsta Lind & Leijon Teknik AB Hyvelgatan Knivsta Tel: Upprättad av: Roine Lind Antal sidor: 31 st ( st) Antal bilagor: 2st

2 INNEHÅLLSFÖRTECKNING KOD SID 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM... 5/1 Omfattning... 5/1 Funktionsöversikt... 5/2 Tekniska data... 5/3 Q Apparater, kanaler, don mm i luftbehandlingssystem... 5/4 R Isolering av installationer... 5/10 U Apparater för styrning och övervakning... 5/15 Y Märkning, provning, dokumentation m m... 5/16 8 STYR- OCH ÖVERVAKNINGSSYSTEM... 5/19 S Apparater, utrustning, kablar mm i El och Telesystem... 5/24 U Apparater för styrning och övervakning... 5/25 Y Märkning, provning, dokumentation m m... 5/26

3 Rambeskrivning LUFT och STYR 5/1 Denna rambeskrivning ansluter till VVS & Kyl AMA 09 och avser system för nedanstående AMA-avsnitt 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM ALLMÄN INFORMATION Denna rambeskrivning är upprättad för en funktionsentreprenad avseende LUFT och STYR. Det åligger totalentreprenören för BYGG att samordna gränsdragningar mellan övriga discipliner så att en fullt funktionsfärdig, avprovad och fungerande anläggning kan överlämnas till beställaren på utsatt tid. Knivsta kommun skall uppföra en ny skola som passivhus i en funktionsentreprenad. Ett passivhus är välisolerat, utan köldbryggor och lufttätt. Det skall läggas stor vikt vid att installationerna är väl genomtänkta och att inomhusklimatet är optimalt. För övrig generell information hänvisas till för projektet gällande handlingar enligt inbjudningsbrev. Omfattning Denna beskrivning skall utmynna i färdiga installationer för - Kap 57, Luftbehandlingssystem - Kap 8, Styr- och övervakningssystem Övrig information avseende entreprenaderna Håltagning, efterlagning och brandtätning skall samordnas av totalentreprenören så att en gemensam standard erhålls Ställningar och lyft samordnas inom totalentreprenaden. Alla arbeten skall kvalitetssäkras via projektanpassade kvalitetsplaner med egenkontroll uppdelad i delar ej större än att de avser en ritning. Samtliga myndighetsbesiktningar skall utföras samt att en godkänd OVK skall föreligga vid slutbesiktning. CE-dokumentation för sammansatta system skall föreligga i god tid före slutbesiktning. Komplett dokumentation skall minst innehålla uppgift om ingående system och komponenter, intyg över projektering och installation, riskanalyser, underliggande dokument för produkter samt tillhörande 2A-försäkran. TE utför samordnad provning där samtliga system skall vara avprovade och dokumenterade med godkänt resultat före slutbesiktning.

4 Rambeskrivning LUFT och STYR 5/2 Märkning och provning av alla system ingår. Samordnade drift och underhållsinstruktioner skall ingå. Begreppsförklaring: TE = Totalentreprenör för BYGG RE = Rörentreprenör (Värme och Sanitet) KE = Kökskylentreprenör VE = Ventilationsentreprenör SÖE = Styr och övervakning (Underentreprenör till VE) EE = El entreprenör Funktionsöversikt gällande alla VVS-SYSTEM Vatten (Se separat rambeskrivning) Byggnaden ansluts till det kommunala vattenledningsnätet. Varmvatten bereds i UC. Avlopp (Se separat rambeskrivning) Avloppsledningar för spillvatten leds med självfall till kommunens ledningsnät. Kökskyla (Se separat rambeskrivning) Kökskyla installeras med kylkompressorer placerade inomhus i apparatrum. Kylmedelskylare placeras utomhus. Värme (Se separat rambeskrivning) Byggnaden skall värmas med vattenburen värme. I UC på bottenplan installeras fjärrvärmeutrustning för värme och varmvattenproduktion. En förvärmningsanläggning utförs via energibrunnar samt återvinning från kylmedelskylare. Luftbehandling, kap 57 i denna beskrivning I fläktrum installeras FTX-aggregat med prefabricerad styrutrustning. Luftflöden skall styras med VAV-utrustning. Styr, kap 8 i denna beskrivning Utöver den styrutrustning som finns i FTX-aggregaten skall en platsbyggd styrutrustning utföras som ansluter till kommunens befintliga överordnade huvuddator.

5 Rambeskrivning LUFT och STYR 5/3 Tekniska data Gällande krav om inget annat anges Enl senaste BBR Dimensionerande utetemperatur Dimensionerande inomhustemperatur Max lufthastighet i vistelsezonen Tryckklass, tappvatten Tryckklass, sekundär värme Kyla Dimensionerande högsta utetemperatur Dim temperatur i kylskåp och kylrum Dim temperatur i frysskåp och frysrum Kylmedelskrets med 35% etylenglykol -20ºC +22ºC +/-1ºC 0,2 m/s PN10 PN6 +32ºC +2ºC -25ºC ca 30/37ºC Ljudkrav i rum från installationer Kyl och frysrum Kök Idrottshall, Matsal, Korridor, WC, Förråd Vilrum Övriga lokaler Utomhus dagtid, (5m från galler/huv) Utomhus nattetid, vid tomtgräns 50 db(a) 45 db(a) 35 db(a) 27 db(a) 30 db(a) 50 db(a) 40 db(a) Eldata Systemspänning Manöverspänning (5-ledarsystem) 400/230 V, 50 Hz 230/24 V, 50 Hz Luftflöden Luftflöden skall anges som fastflöde eller VAV-flöden. VAV-flöden anges på ritning i tre olika steg enligt följande frånvaroflöde (se bilaga 2), minflöde (beräknas vid färdig projektering) och forceringsflöde (se bilaga 2). Frånvaroflöde, LB-system i drift 0,35 l/s,m² Minflöde ca 0,7 l/s,m² Forceringsflöden Enligt bilaga 2 Kökets luftflöden dimensioneras efter köksmaskinernas installerade effekter i enlighet med rekommendationer från den tilltänkta kåptillverkaren. Täthetsklass D gäller för samtliga spirokanaler. Täthetsklass C gäller för samtliga rektangulära kanaler.

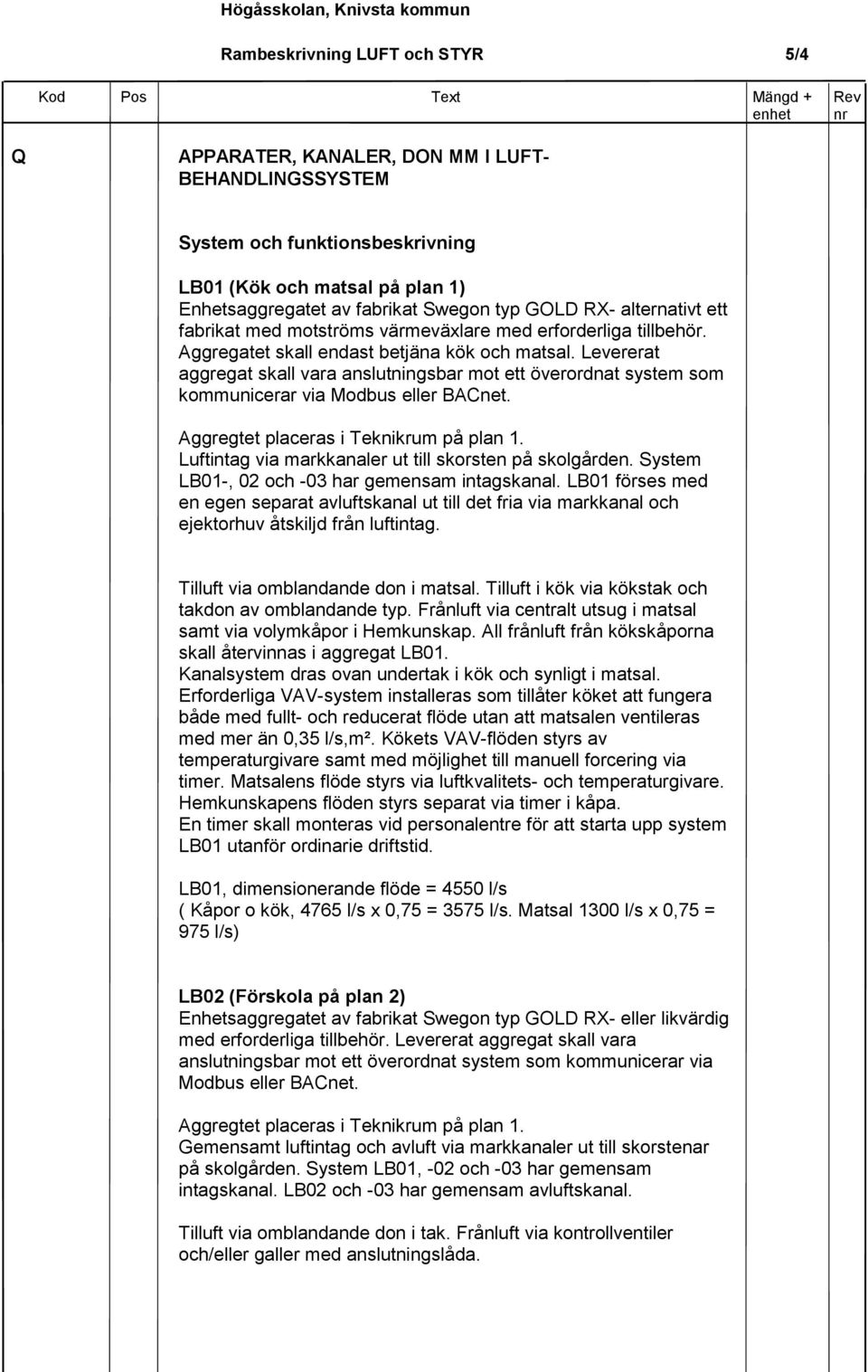

6 Rambeskrivning LUFT och STYR 5/4 Q APPARATER, KANALER, DON MM I LUFT- BEHANDLINGSSYSTEM System och funktionsbeskrivning LB01 (Kök och matsal på plan 1) Enhetsaggregatet av fabrikat Swegon typ GOLD RX- alternativt ett fabrikat med motströms värmeväxlare med erforderliga tillbehör. Aggregatet skall endast betjäna kök och matsal. Levererat aggregat skall vara anslutningsbar mot ett överordnat system som kommunicerar via Modbus eller BACnet. Aggregtet placeras i Teknikrum på plan 1. Luftintag via markkanaler ut till skorsten på skolgården. System LB01-, 02 och -03 har gemensam intagskanal. LB01 förses med en egen separat avluftskanal ut till det fria via markkanal och ejektorhuv åtskiljd från luftintag. Tilluft via omblandande don i matsal. Tilluft i kök via kökstak och takdon av omblandande typ. Frånluft via centralt utsug i matsal samt via volymkåpor i Hemkunskap. All frånluft från kökskåporna skall återvinnas i aggregat LB01. Kanalsystem dras ovan undertak i kök och synligt i matsal. Erforderliga VAV-system installeras som tillåter köket att fungera både med fullt- och reducerat flöde utan att matsalen ventileras med mer än 0,35 l/s,m². Kökets VAV-flöden styrs av temperaturgivare samt med möjlighet till manuell forcering via timer. Matsalens flöde styrs via luftkvalitets- och temperaturgivare. Hemkunskapens flöden styrs separat via timer i kåpa. En timer skall monteras vid personalentre för att starta upp system LB01 utanför ordinarie driftstid. LB01, dimensionerande flöde = 4550 l/s ( Kåpor o kök, 4765 l/s x 0,75 = 3575 l/s. Matsal 1300 l/s x 0,75 = 975 l/s) LB02 (Förskola på plan 2) Enhetsaggregatet av fabrikat Swegon typ GOLD RX- eller likvärdig med erforderliga tillbehör. Levererat aggregat skall vara anslutningsbar mot ett överordnat system som kommunicerar via Modbus eller BACnet. Aggregtet placeras i Teknikrum på plan 1. Gemensamt luftintag och avluft via markkanaler ut till skorstenar på skolgården. System LB01, -02 och -03 har gemensam intagskanal. LB02 och -03 har gemensam avluftskanal. Tilluft via omblandande don i tak. Frånluft via kontrollventiler och/eller galler med anslutningslåda.

7 Rambeskrivning LUFT och STYR 5/5 Kanalsystemet uppdelas i plan 1 så att den kanalfria zonen inte behöver passeras. Separat schakt finns i de två delarna för betjäning av till- respektive frånluft. Samtliga kanaler dras synligt i lokalerna. Förskole avdelningen betjänas med balanserade VAV-flöden för till- och frånluft i Allrum, Hemrum och Lekrum. Fasta flöden och överluft används i övriga rum. En timer skall monteras vid personalentre för att starta upp system LB02 utanför ordinarie driftstid. LB02, dimensionerande luftflöde, 0,75 x 1100 l/s = 825 l/s LB03 (Idrottshall och omklädning på plan 1) Enhetsaggregatet av fabrikat Swegon typ GOLD RX- eller likvärdig med erforderliga tillbehör. Levererat aggregat skall vara anslutningsbar mot ett överordnat system som kommunicerar via Modbus eller BACnet. Aggregtet placeras i Teknikrum på plan 1. Gemensamt luftintag och avluft via markkanaler ut till skorstenar på skolgården. System LB01-, 02 och -03 har gemensam intagskanal. LB02 och -03 har gemensam avluftskanal. Tilluft via omblandande don i tak. Frånluft via kontrollventiler och/eller galler med anslutningslåda. Samtliga kanaler dras synligt i lokalerna. Speciellt måste kanalerna i Idrottshallen beaktas så att de dras i takvinklarna pga kraven på fri takhöjd. Idrottshallen betjänas med balanserade VAV-flöden för till- och frånluft. Omklädningsrum/Duschrum/RWC förses med fasta flöden. En timer skall monteras vid Idrottshallens entre för att starta upp system LB03 utanför ordinarie driftstid. LB03, dimensionerande luftflöde 750 l/s. (Ingen sammanlagring.) LB04 (Skolsalar på plan 1 och 2 samt slöjd) Enhetsaggregatet av fabrikat Swegon typ GOLD RX- eller likvärdig med erforderliga tillbehör. Levererat aggregat skall vara anslutningsbar mot ett överordnat system som kommunicerar via Modbus eller BACnet. Aggregtet placeras i UC/Fläktrum på plan 1. Luftintag och avluft via galler på fasad. Tilluft via omblandande don i tak. Frånluft via kontrollventiler och/eller galler med anslutningslåda. Kanalsystemet uppdelas i plan 1 så att den kanalfria zonen inte behöver passeras. Separat schakt finns till plan 2. Samtliga kanaler dras synligt i lokalerna.

8 Rambeskrivning LUFT och STYR 5/6 Skolavdelningen betjänas med balanserade VAV-flöden för till- och frånluft i Slöjd, Bild/Textil, Bibliotek/Samling, Musiksal, Lässal, Konferens och Personalrum. Grupprum i anslutning till lokal med VAV förses med fast flöde och överluft till aktuell lokal som då anses utgöra ett och samma betjäningsområde. Fasta flöden och överluft används i övriga rum. En timer skall monteras vid personalrum för att starta upp system LB04 utanför ordinarie driftstid. LB04, dimensionerande luftflöde, 0,75 x 1600 l/s = 1200 l/s LB05 (Lärosalar i norra delen plan 1 och 2) Enhetsaggregatet av fabrikat Swegon typ GOLD RX- eller likvärdig med erforderliga tillbehör. Levererat aggregat skall vara anslutningsbar mot ett överordnat system som kommunicerar via Modbus eller BACnet. Anslutning av ute- och avluft görs med ytterväggsgaller och takhuv alternativt via en kombitakhuv. Tilluft via omblandande don i tak. Frånluft via kontrollventiler och/eller galler med anslutningslåda. Kanalsystemet dras ut i plan 3 samt via ett schakt ner till plan 2. Den kanalfria zonen skall inte behöva passeras. Samtliga kanaler dras synligt i lokalerna. Skolavdelningen betjänas med balanserade VAV-flöden för till- och frånluft i Klassrum, Allrum och Arbetsrum. Grupprum i anslutning till Klassrum förses med fast flöde och överluft till Klassrum som då anses utgöra ett och samma betjäningsområde. Fasta flöden och överluft används i övriga rum. LB05, dimensionerande luftflöde 0,75 x 3700 l/s.= 2775 l/s QAB SAMMANSATTA APPARATER, KANALER, DON MM I LUFTBEHANDLINGSSYSTEM LB01-05 Gemensamma krav på LB aggregat: - Spjäll med fjäderåtergångsmotor - Filter F7 - Värmeväxlare med temperaturverkningsgrad enligt nedan. - Tryckstyrda fläktar inkl tryckgivare - Värmebatteri för vatten - Balkram med vibrationsisolering - Extern timer för övertidsdrift. - Erforderlig brandskydds styrning - Ställdon anpassade för styrventil som ingår i RE - Igångkörning från tillverkaren - Nattkylfunktion

9 Rambeskrivning LUFT och STYR 5/7 - Invändig LED-belysning och inspektionsrutor i fläktdelar - Injustering av tryckbalans över roterande växlare skall utföras för att minimera läckflödet. Elinstallation av givare, ställdon mm för LB-aggregat skall utföras i denna entreprenad. Leverans av prefab shunt samt anslutning av värmebatteri görs av RE. Tekniska data: Max SFP vid dimensionerande flöde: 1,7 kw/m³/s Min temperaturverkningsgrad för vvx i aggregat: 80% vid dimensionerande flöde. Specifika krav på enskilda aggregat LB01 Aggregatet skall förutom den föreskrivna standard bestyckningen också förses med ett förfilter av stickad, rengöringsbar aluminium i frånluften. Om ett aggregat med roterande värmeväxlare väljs skall tilluften förses med ett kolfilter. Värmebatteriet skall anslutas via en kombishunt där återvunnen energi från kylmedelskylaren skall kunna tas tillvara. Speciell vikt skall därför läggas vid batteriets dimensionering då betjänande vattentemperatur är betydligt lägre än för övriga aggregat. Kombishunten levereras och monteras av RE. VE är delaktig i dimensioneringen av nyss nämnda utrustning. LB06- Målarrum Ett eget rum för målning i slöjdsalen skall förses med ett separat system för omhändertagande av ångor från målningsarbeten. I rummet installeras ett FTX-aggregat av typ Swegon CASA W (utan elvärmare alt elvärmare ej ansluten) eller likvärdigt med motströmsvärmeväxlare som startas via en lokal timer. Uteluft och avluft via kombigaller på fasad. Ute- och avluftskanalerna isoleras enligt avsnittet RBF. Aggregatet placeras på vägg och förses med dräneringsledning för kondensvatten. Tilluften återinförs i slöjdsalen. Överluft tas sedan från slöjdsalen till Målarrummet. Frånluften ansluts till en kåpa för måleri arbeten. LB06, dimensionerande flöde, 80 l/s. Förvärmning av uteluft För att på bästa sätt utnyttja aggregatens värmeväxlare utan påfrostning mm så skall ett förvärmarsystem installeras. Detta system skall även vid varm väderlek kunna användas för att förkyla luften.

10 Rambeskrivning LUFT och STYR 5/8 Systemet är tänkt att installeras till en gemensam förvärmare i den gemensamma uteluftskanalen för LB01-LB03. Batteriet skall anslutas till borrade. Förvärmaren dimensioneras för en uppvärmning från -20ºC till +/-0ºC med vatten blandat med 28% etanolsprit. Dimensionerande temperatur 7 / 3ºC Värmarnas lamelldelning ( 4 mm) görs så pass stor att förfilter inte behöver användas. FV01-Förvärmare LB01-03 Luftflöde 6200 l/s. Max lufttryckfall 30 Pa. QB AGGREGATRUM OCH FLÄKTKAMMARE Utelufts- och Avluftskammare I Teknikrum på plan 1 anordnas en kombinerad utelufts- och Avluftskammare för aggregaten LB01, -02 och -03. Väggar, golv, avskiljare, dörrar mm utförs av plåt/isolering/plåt med stora krav på isolerande förmåga samt täthet mellan kammarna. Täthetsklass L3 enligt VVS-AMA. U-värde max 0,1 W/m² QE QEA.2 FLÄKTAR Spisfläktar, spiskåpor Spisar i Allrum förses med kolfilterfläktar. Spisar i Hemkunskapen förses med volymkåpor inkl timerstyrt spjäll. QEA.3 Kanalfläktar FA01- Undercentral Frånluftsfläkt med varvtalsreglerad temperaturstyrning. Uteluft via ytterväggsgaller och termostatstyrt friskluftsdon. Temperturkrav start/stopp +25ºC/+22ºC, flödeskrav 0-100%.

11 Rambeskrivning LUFT och STYR 5/9 QGD STOFTAVSKILJARE SA01- Slöjdsal Slöjdsalen skall förses med ett komplett system för stoftutsugning och städning. Systemet skall byggas upp med stoftavskiljare och filter som tillåter att luften förs tillbaka till slöjdsalen. Systemet skall vara komplett med sugutrustning för maskiner samt minst 1st städutrustning. I entreprenaden ingår även en integrerad styrutrustning monterat i ett apparatskåp inkl all elektrisk ledningsdragning. Systemet skall vara försett med larm som kan vidareföras till fastighetens överordnade system. Sugenhet, stoftavskiljare mm skall placeras i därför avsett rum på plan 1. Leverantören av detta system skall upprätta separat CAD-ritning för systemets kompletta funktion baserad på utrustningslista och aktuell bänkuppställning. Kraftmatning tillhandahålls av EE. QHC.1 Sorptionsavfuktare AF01-/AF02- Torkrum Torkrummet förses med en sorptionsavfuktare fabrikat Munters komplett med lokal styrning av rumsfukten. Avluftens kanalsystem utförs av rostfri spiro. Avluftskanalen dras med fall till en uppsamlingskopp för kondensvatten som sedan leds till en golvbrunn via ett vattenlås. Hela installationen ingår i denna entreprenad. EE drar fram en avsäkrad 1-fas kraftmatning. QJ QJB SPJÄLL, FLÖDESDON OCH BLANDNINGSDON LUFTSPJÄLL Injusteringsspjäll Injusteringsspjäll förses med tryckuttag och märkskylt för enkel kontroll av injusterade värden. QJC QJC.1 SPJÄLL FÖR SKYDD MOT SPRIDNING AV BRAND OCH BRANDGAS Brandgasspjäll med ställdon Ställdon utförs för 24V. Drift och övervakning av brandgasspjäll via DUC som ingår i kap 8.

12 Rambeskrivning LUFT och STYR 5/10 QJC.2 Spjäll för kombinerat skydd mot brand och brandgas Ställdon utförs för 24V. Drift och övervakning av brandgasspjäll via DUC som ingår i kap 8. QJF VARIABELFLÖDESDON VAV-spjäll / VAV-don /Systembeskrivning Samtliga lokaler som redovisats med VAV-flöden/VAV-behov skall sammankopplas till ett övergripande system för VAV-styrning. System av typen Swegon Wise eller Lindinvent med tillhörande överordnad styrfunktion skall installeras. Samtliga rum med VAV skall styras i 3-steg vid aggregat i drift. Steg 1 = Frånvaroflöde, flöde ca 0,35 l/s,m² golvarea. Steg 2 = När närvaro indikeras tillåts flödet att öka. Steg 3 = Maxflöde vid full belastning. Steg 2 och 3 styrs steglöst via luftkvalitetsgivare och temperaturgivare. Hela systemet kopplas samman via ett buskabel system till en överordnad dator varifrån samtliga parametrar kan styras och övervakas. All elektrisk installation för ovanstående system ingår i denna entreprenad. De rum som skall styras finns redovisade i BILAGA 2. Kanalisation i väggar ingår i EE. Kraftmatning till lokala transformatorer ingår i EE. Underlag skall lämnas till EE. QKB.1 Raka ljuddämpare med cirkulär anslutning QKC.1 Raka ljuddämpare med rektangulär anslutning Ljuddämpare i imkanalsystem utförs lätt rengöringsbar. QKC.2 Vinkelljuddämpare med rektangulär anslutning

13 Rambeskrivning LUFT och STYR 5/11 QL VENTILATIONSKANALER MM Allmänna krav Kanaler skall förläggas synligt i varmt utrymme. Kanaler skall i första hand förläggas i korridorer. Samtliga ute- och avluftskanaler skall isoleras för att förhindra ofrivillig uppvärmning eller nerkylning av omgivande lokaler. Vissa ute-och avluftskanaler skall också förläggas i mark. Tilluftskanaler skall värmeisoleras i hela sin längd om risk föreligger för ofrivillig uppvärmning/nerkylning av lokalerna. Grundprincipen skall dock vara oisolerade kanaler. Ritningsbeteckningar skall ange systemtillhörighet, kanalmaterial, isolering och ytbeklädnad och redovisas på ritningar. Vid leverans och under byggtiden skall kanaler och kanaldetaljer vara lockade så att försmutsning ej kan ske. Standardiserade, typgodkända upphängningar för ventilationsutrustning skall användas. Samtliga kanaler skall monteras med pendel och svep. Kanaler som genombryter brandcellsgräns skall stagas/förstärkas för att förhindra att kanalen trycks ihop. Stagning skall ske invändigt på kanaler med någon sida större än 500 mm, övriga kanaler får stagas utvändigt vid behov. Kanalmontage skall utföras enl VVS-AMA samt rekommendationer från Föreningen Svensk Ventilation. QLB.11 Spiralfalsade metallkanaler med cirkulärt tvärsnitt QLB.12 Svetsade metallkanaler med cirkulärt tvärsnitt QLB.211 Metallkanaler med rektangulärt tvärsnitt

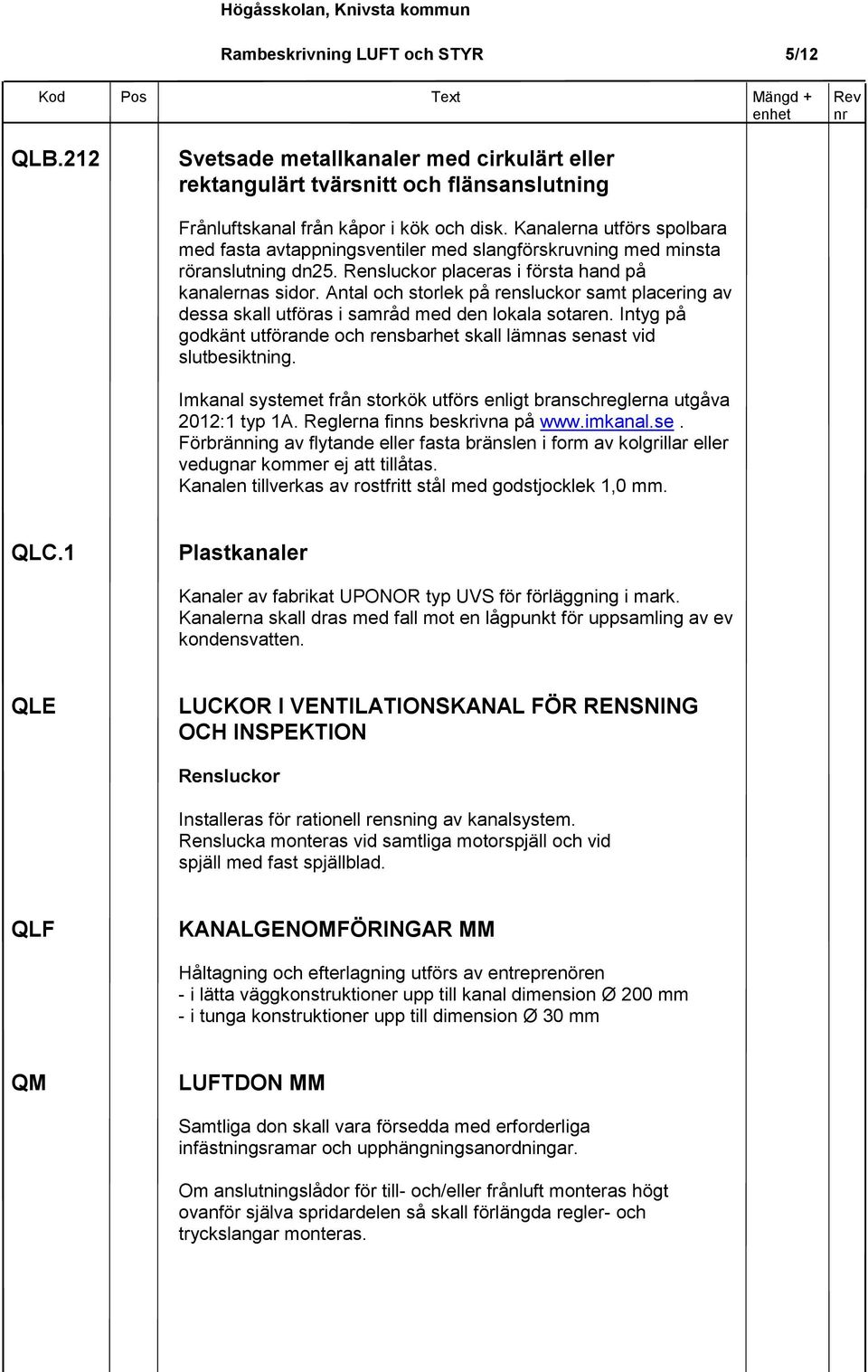

14 Rambeskrivning LUFT och STYR 5/12 QLB.212 Svetsade metallkanaler med cirkulärt eller rektangulärt tvärsnitt och flänsanslutning Frånluftskanal från kåpor i kök och disk. Kanalerna utförs spolbara med fasta avtappningsventiler med slangförskruvning med minsta röranslutning dn25. Rensluckor placeras i första hand på kanalernas sidor. Antal och storlek på rensluckor samt placering av dessa skall utföras i samråd med den lokala sotaren. Intyg på godkänt utförande och rensbarhet skall lämnas senast vid slutbesiktning. Imkanal systemet från storkök utförs enligt branschreglerna utgåva 2012:1 typ 1A. Reglerna finns beskrivna på Förbränning av flytande eller fasta bränslen i form av kolgrillar eller vedugnar kommer ej att tillåtas. Kanalen tillverkas av rostfritt stål med godstjocklek 1,0 mm. QLC.1 Plastkanaler Kanaler av fabrikat UPONOR typ UVS för förläggning i mark. Kanalerna skall dras med fall mot en lågpunkt för uppsamling av ev kondensvatten. QLE LUCKOR I VENTILATIONSKANAL FÖR RENSNING OCH INSPEKTION Rensluckor Installeras för rationell rensning av kanalsystem. Renslucka monteras vid samtliga motorspjäll och vid spjäll med fast spjällblad. QLF KANALGENOMFÖRINGAR MM Håltagning och efterlagning utförs av entreprenören - i lätta väggkonstruktioner upp till kanal dimension Ø 200 mm - i tunga konstruktioner upp till dimension Ø 30 mm QM LUFTDON MM Samtliga don skall vara försedda med erforderliga infästningsramar och upphängningsanordningar. Om anslutningslådor för till- och/eller frånluft monteras högt ovanför själva spridardelen så skall förlängda regler- och tryckslangar monteras.

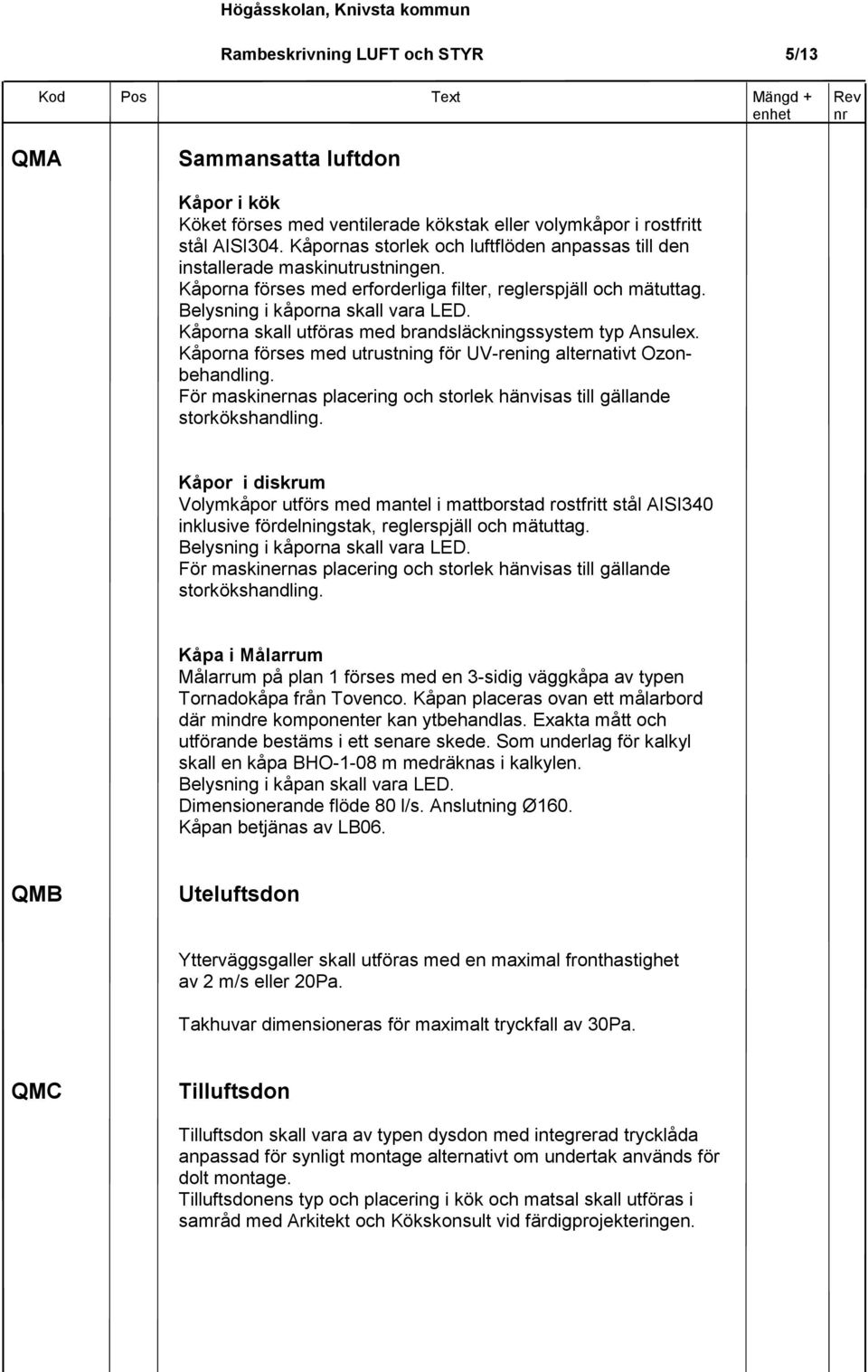

15 Rambeskrivning LUFT och STYR 5/13 QMA Sammansatta luftdon Kåpor i kök Köket förses med ventilerade kökstak eller volymkåpor i rostfritt stål AISI304. Kåpornas storlek och luftflöden anpassas till den installerade maskinutrustningen. Kåporna förses med erforderliga filter, reglerspjäll och mätuttag. Belysning i kåporna skall vara LED. Kåporna skall utföras med brandsläckningssystem typ Ansulex. Kåporna förses med utrustning för UV-rening alternativt Ozonbehandling. För maskinernas placering och storlek hänvisas till gällande storkökshandling. Kåpor i diskrum Volymkåpor utförs med mantel i mattborstad rostfritt stål AISI340 inklusive fördelningstak, reglerspjäll och mätuttag. Belysning i kåporna skall vara LED. För maskinernas placering och storlek hänvisas till gällande storkökshandling. Kåpa i Målarrum Målarrum på plan 1 förses med en 3-sidig väggkåpa av typen Tornadokåpa från Tovenco. Kåpan placeras ovan ett målarbord där mindre komponenter kan ytbehandlas. Exakta mått och utförande bestäms i ett senare skede. Som underlag för kalkyl skall en kåpa BHO-1-08 m medräknas i kalkylen. Belysning i kåpan skall vara LED. Dimensionerande flöde 80 l/s. Anslutning Ø160. Kåpan betjänas av LB06. QMB Uteluftsdon Ytterväggsgaller skall utföras med en maximal fronthastighet av 2 m/s eller 20Pa. Takhuvar dimensioneras för maximalt tryckfall av 30Pa. QMC Tilluftsdon Tilluftsdon skall vara av typen dysdon med integrerad trycklåda anpassad för synligt montage alternativt om undertak används för dolt montage. Tilluftsdonens typ och placering i kök och matsal skall utföras i samråd med Arkitekt och Kökskonsult vid färdigprojekteringen.

16 Rambeskrivning LUFT och STYR 5/14 QMD Överluftsdon Ljuddämpade överluftsdon används. Endast mindre förråd utan ljudkrav får utföras med springa under dörr. Ljudreduktionen mellan undervisningslokaler mm skall minst klara 35 db(a) och WC rum 30 db(a). Tryckfall skall inte överstiga 15 Pa. QME Frånluftsdon monterade i vägg Frånluftsdon utförs som kontrollventiler eller galler med anslutningslåda vid större flöden. Sämst belägna don skall dimensioneras fullt öppet. QMF Avluftsdon Ytterväggsgaller får utföras med ett maximal tryckfall av 20Pa. Takhuvar dimensioneras för maximalt tryckfall av 50Pa. RBF TERMISK ISOLERING AV VENTILATIONSKANAL Extra krav som ställs på isolering av ventilationskanaler vid Passivhus måste beaktas. Kanaler får ej avge värme eller kyla till omgivande lokaler. Detta betyder att samtliga kanalers isoleringsbehov skall beräknas och redovisas för beställarens kontrollant av Passivhus kraven. Speciellt måste ute- och avluftskanalerna kontrolleras så att dessa inte försämrar huset möjligheter att uppfylla kraven för Passivhus. (Aldrig mindre än 100mm på U- resp A-kanaler) Till- och frånluftskanalerna kan även de i vissa fall behöva isoleras för att uppfylla kraven för Passivhus. Detta gäller framförallt i schakt och transport korridorer. RBF.1121 Termisk isolering med nätmattor av mineralull beklädda med aluminiumfolie utvändigt på cirkulär ventilationskanal, med krav på avskiljande i brandteknisk klass

17 Rambeskrivning LUFT och STYR 5/15 RBF.1211 Termisk isolering med nätmattor av mineralull beklädda med aluminiumfolie utvändigt på rektangulär ventilationskanal, med krav på avskiljande i brandteknisk klass RBF.2121 Termisk isolering med nätmattor av mineralull beklädda med aluminiumfolie utvändigt på cirkulär ventilationskanal, utan krav på avskiljande i brandteknisk klass RBF.2132 Termisk isolering med lamellmattor av mineralull beklädda med aluminiumfolie utvändigt på cirkulär ventilationskanal, utan krav på avskiljande i brandteknisk klass RBF.2211 Termisk isolering med nätmattor av mineralull beklädda med aluminiumfolie utvändigt på rektangulär ventilationskanal, utan krav på avskiljande i brandteknisk klass RBF.2222 Termisk isolering med lamellmattor av mineralull beklädda med aluminiumfolie utvändigt på rektangulär ventilationskanal, utan krav på avskiljande i brandteknisk klass UBB.1 Givare för temperatur, kanalmonterade TM Kanaltermometer graderad 30 / + 30 ºC skall monteras i kanaler före och efter temperaturändringar i LB. YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER Alla komponenter skall märkas i klartext, (system och betjäning). Fläktar skall märkas med system nummer och vad som betjänas. Kanaler skall märkas med vad de betjänar. Alla styrkomponenter skall märkas.

18 Rambeskrivning LUFT och STYR 5/16 YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM Egenprovning Egenprovningar skall protokollföras och samlas i en pärm. Samordnad provning TE leder och protokollför samordnad provning. VE deltager i samordnad provning. Injustering av luftbehandlingssystem Utöver arbeten som skall utföras i YTC157 samt YTC.257 skall protokoll innehålla information om var och hur flöde och tryck lämpligast kan kontrolleras vid kommande OVK. Aggregatkort skall upprättas med uppgift om alla tekniska data. YTC.157 Kontroll av luftbehandlingssystem Typgodkända cirkulära kanaler behöver ej provtryckas om installation sker enligt typgodkännande bevis och kanalerna är placerade innanför klimatskärmen. Entreprenören skall med prov förevisa att sådan montering sker. 100% av de rektangulära kanaler skall provtryckas. Verkningsgrad på värmeväxlare och SFP-tal för aggregat skall mätas och redovisas i aggregatprotokoll. Mätning skall ske vid dimensionernade flöde. YTC.257 Injustering av luftbehandlingssystem Injustering skall utföras med referensdonet i helt öppet läge. Referensdon skall anges i injusteringsrapport samt på relationsritningar. Injustering skall först ske vid dimensionerande luftflöde genom att VAV-styrningarna tvångsregleras för att detta flöde skall uppnås. Högre flöde än de dimensionerande får ej förekomma. I ett andra skede skall systemet lämnas i normaldrift, dvs en blandning av minflöde och maxflöde. Önskvärt en totalsiffra mitt emellan max och minflöde. Dessutom skall en extra kontroll av aggregatens frånvaroflöden utföras och protokollföras. Dessa siffror skall redovisas för beställarens kontrollant i god tid före slutbesiktning så eventuella åtgärder kan beslutas om systemens minflöden inte erhålls. Frånvaroflöde får inte avvika med mer än 10% från beräknat flöde.

19 Rambeskrivning LUFT och STYR 5/17 YU YUC TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER BYGGHANDLINGAR FÖR INSTALLATIONER Entreprenören skall upprätta kompletta konstruktionshandlingar för entreprenaden. Projektering utförs enligt den för projektet föreskrivna CADhanteringen. YUC.56 Bygghandlingar för luftbehandlingsinstallationer Entreprenören skall upprätta handlingar för installationerna enligt följande och i nämd prioriteringsordning: - flödesschema - funktionsbeskrivning - driftkort för samtliga system - materialbeskrivning enligt VVS-AMA - planritningar i skala 1:50 - sektioner YUD.5 Relationshandlingar för vvs-, kyl- och processmedieinstallationer Entreprenören skall överlämna relationshandlingar i 2 ex papperskopior samt på CD-skiva. YUH/YUK DRIFTS och UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Drifts- och underhållsinstruktioner för vvs-, kyl- och processmedieinstallationer Instruktioner skall upprättas i 2 ex och innehålla handlingar för anläggningens handhavande och skötsel. Pärm för Drift och underhålls instruktionerna upprättas med försättsblad enligt Knivsta kommuns standard vilken redovisas vid projekteringsmöte. Hela drift- och underhållsinstruktionen skall även överlämnas på CD-skiva med lika upplägg som pärmarna. YUM.1 Deklaration av miljöpåverkan av varor och material i installationer Entreprenören redovisar miljödokumentation för samtligt installerat material.

20 Rambeskrivning LUFT och STYR 5/18 YUP.5 Information till drift- och underhållspersonal för vvs-, kyl- och processmedieinstallationer Information skall ges till beställaren/brukaren. Överenskommelse om tidpunkt avtalas vid slutbesiktning. Speciellt skall stor vikt läggas vid VAV-systemens uppbyggnad, funktion och handhavande. Dessa genomgångar skall utföras vid två tillfällen. Beräknad tidsåtgång, timmar. YUR.5 Dokumentation av tekniska prestanda för va-, vvs-, kyl- och processmedieinstallationer Samtliga system skall dokumenteras i ett vinterfallsprov. Arbetet skall utföras i samråd mellan entreprenörerna för RE, KE, VE/SÖE. YYV TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER Entreprenören skall utföra 4st servicebesök under de två första åren av garantitiden. I arbetet skall samtlig tillsyn och underhåll av installerade komponenter och system ingå utom förbrukningsmaterial. Överenskommelse om tidpunkt för dessa besök avtalas vid slutbesiktning. 8 STYR- OCH ÖVERVAKNINGSSYSTEM ALLMÄN INFORMATION

21 Rambeskrivning LUFT och STYR 5/19 Denna del av rambeskrivningen är upprättad för en funktionsentreprenad avseende STYR för RÖR, KYLA och LUFT. Ansvaret för samtliga styrfunktioner åligger entreprenören för LUFT där denna del ingår. Det åligger också entreprenören att samordna gränsdragningar mellan de olika disciplinerna så att en fullt funktionsfärdig, avprovad och fungerande anläggning kan överlämnas till beställaren på utsatt tid. Omfattning Projektering, leverans, montering, inkoppling och ingångkörning av denna entreprenad del innehållande: - Kap 8, Styr- och övervakningssystem SYSTEM OCH FUNKTIONER System och funktioner Installation av datoriserade styranläggningar skall anslutas till befintligt överordnat system av typ LARMIA CONTROL ATLANTIS. Kommunikation för funktionssamband mellan olika datorundercentraler (DUC) får ej ske via datorhuvudcentral (DHC). Krav på systemintegration av luftbehandlingsaggregat, fjärrvärmeväxlare etc med prefabricerad styr Signalutbyte mellan centralutrustningar för luftbehandlingsaggregat, fjärrvärmeväxlare etc och DUC skall utformas med minsta omfattning enligt nedan: Uppläsning av: Mätvärden för samtliga givare. Driftsvar / indikeringar för samtliga ingående motorer. Styrsignaler för samtliga ingående styr- och ställdon. Larmsignaler för samtliga larmer. Dubbelriktad signalutbyte skall gälla för: Enskilda börvärden samt brytpunkter i börvärdeskurvor. Larmgränser för driftlarmer. Signal för tidsfunktion. Samtliga luftbehandlingsaggregat skall kunna styras via separata tidkanaler.

22 Rambeskrivning LUFT och STYR 5/20 Samtliga temperaturgivare samt vattenmätare och energimätare skall loggas i DUC. Krav på fältbuskommunikation Kommunikation mellan yttre installationer och DUC skall ske via Modbus eller BACnet. Undantag är fältbuss för mätvärdesinsamling som skall ske via M-bus. Driftlarmsystem Driftlarmsystem skall vara utförda för A och B larm. A-larm: Systemtryck Personlarm, t.ex. instängningslarm frysrum B-larm: Frysskyddslarm Rökdetektorer Temperaturlarm Driftfelslarm, t.ex. utlöst motorskydd. Gränsdragning mot annat installationssystem eller annan entreprenad Gränsdragning flerfunktionsnät och apparatskåp styr EE ansluter matarledning i korskopplingsställ/fördelning samt förlägger matarledning fram till apparatskåp styr. SÖE ansluter matarledning i apparatskåp styr på plint efter EE s anvisningar och plintkort. Samordnings- och funktionsansvar åligger elentreprenören. Gränsdragning datanät och apparatskåp styr EE levererar och monterar dubbelt nätverksuttag i undercentral och i respektive fläktrum som förses med apparatskåp styr. SÖE installerar datanät inom undercentral och fläktrum. I beställarens åtagande ingår: Tillhandahållande av TCP/IP adresser. CENTRALUTRUSTNINGAR Apparatskåp skall vara försedda med datorundercentraler (DUC) och placeras i nära

23 Rambeskrivning LUFT och STYR 5/21 anslutning till betjänade system. - AS1 placeras i undercentral. - AS2 placeras i fläktrum plan 1. Om entreprenören så föredrar får systemet utföras med endast 1st apparatskåp som då skall monteras i UC på plan 1. (AS3 ingår i Kökskylentreprenaden.) LEDNINGSSYSTEM Ledningar för styrning och övervakning skall om ej annat anges vara i halogenfritt utförande. ANLÄGGNINGAR SOM SKALL STYRAS OCH ÖVERVAKAS Spillvatten, dagvatten, dränvatten Pumpgrop för fettavskiljare skall övervakas via DUC. Om andra pumpgropar förekommer skall även de övervakas via DUC. Varmvatten/VVC Styrning av varmvatten och varmvattencirkulationens temperaturer. Kylsystem Kökskylsystem med separat styr och övervakning ingår i kylentreprenaden. Kylentreprenörens apparatskåp betecknas AS3. I styrentreprenaden ingår att: - hämta larmer från AS3-Kyla - installera temperaturgivare i returledning i primära och sekundära kylsystem - samverka för en optimal styrning av återvinning från kylmedelssystemet - installera temperaturlarm i kylar och frysar inkl rum för kyl och frysar Värmesystem Fjärrvärme central för produktion och distribution av värmevatten samt produktion av varmvatten skall vara

24 Rambeskrivning LUFT och STYR 5/22 försedd med platsbyggd styr som ingår i denna entreprenad. Generella krav Returledning i primära och sekundära värmesystem skall vara försedda med temperaturgivare. Gäller även VVC systemet. Luftbehandling VS1 Styrning av sekundärvärmesystem till LB-aggregat via utekurva. Radiatorvärme VS2 Styrning av framledningstemperatur via utetemperatur kurva. Återvinningssystem VS3 Återvinning från kökskylsystemets kylmedelskrets skall utföras. I första hand skall värmen från kökskylan användas till uppvärmning av ventilationsluften till aggregat LB01 som betjänar köket. Värmen tillförs eftervärmebatteriet via en kombishunt som även spetsar med fjärrvärme om återvunnen inte är tillräcklig. SÖE tar emot 0-10V signal från LB01 och styr därefter de två styrventilerna SV-återvinning och SV-fjärrvärme i sekvens. Separat styrning skall också finns för värmedumpning till energibrunnar om returtemperaturen till kylaggregaten blir för stor. Vid utetemperaturer över +10º skall all värme dumpas till energibrunnarna. Vid utetemperaturer över +18ºC skall systemet ge kyla från energibrunnarna och då får ingen värmedumpning ske. Ett separat driftkort skall upprättas i samråd med RE och KE där hela funktionen redovisas i en bild så att den blir enkel att förstå. Luftbehandlingssystem, aggregatfunktioner LB01-05 Luftbehandlingsaggregaten är utförda med prefabricerad styr med utrustning som ska kommunicera med DUC via Modbus eller BACnet. 5st aggregat skall kopplas upp av SÖE till DHC. I denna entreprenad ingår att styra och övervaka brandoch brand/brandgasspjäll. Samtliga luftbehandlingsaggregat förses med tidströmställare (timer) för förlängd drifttid.

25 Rambeskrivning LUFT och STYR 5/23 Samtliga aggregat förses med ett nödstopp som placeras i skolans expedition. Luftbehandlingssystem, rumsfunktioner VAV-styrningar utförs med ett system av typen Swegon Wise eller Lindinvent. Se avsnittet QJB, VAV-spjäll/VAVstyrningar. Systemen utförs fullt funktionsfärdiga inkl driftkort som redovisas i DHC. Spånsugsanläggning SA01 Slöjdsalens spånsugsanläggning är försedd med ett prefabricerat styr och övervakningssystem som skall installeras och driftsättas av den antagna leverantören. SÖE hämtar endast summalarm från detta system. Övriga funktioner - Tidkanaler från DUC till EL, 5st - Larm från spånutsugsanläggning - Larm från fettavskiljare - Fellarm från hissar - Temperaturlarm (låg/hög) från kylskåp, kylrum, frysskåp och frysrum.

26 Rambeskrivning LUFT och STYR 5/24 81 STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT SD SKARVAR, FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM SDC.3 Kopplingsplintar Högst två inre och högst en yttre förbindelseledare får anslutas på en och samma sida av kopplingsplint. SJ APPARATER OCH UTRUSTNINGAR FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING M M SJF.41 Frekvensomriktare för motordrift Entreprenören skall samråda med övriga entreprenörer för slutgiltigt val av lösa frekvensomformare och/eller inbyggda i pumpar/fläktar. SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER SKB.5 Apparatskåp, apparattavlor m m Belysning i apparatskåp skall vara av LED typ med tändning via mikrobrytare på dörr. Belysning och uttag i apparatskåp skall anslutas med separat inkommande matning från rummets belysningsinstallation. Anges med skylt vid huvudbrytare. TG APPARATER I DATAKOMMUNIKATIONSSYSTEM TGB.4 Switchar Switch skall vara avsedd för montage på montageskena 35 mm DIN EN i apparatskåp.

27 Rambeskrivning LUFT och STYR 5/25 UF STYR- OCH LOGIKENHETER UFB.1 Datorenheter i programmerbara styrsystem (DUC) Kommunikationsstandard DUC skall vara utförd för kommunikation med befintligt överordnat styrsystem via Modbus eller BACnet på TCP/IP. Programmeringsverktyg För att underlätta förståelse för, samt framtida felsökning och förändring av, applikationsprogrammet ska detta baseras på block, funktionsblock etc avsedda för byggnadsutomation. Komplett licens för programmeringsverktyg för DUC skall ingå som en option med separat pris i anbudet. UFB.8 Betjäningsenheter för datorenheter Om datorundercentral saknar pekskärm skall betjäning ske genom panelmonterad dator med pekskärm i apparatskåpsfront. För underskåp med decentraliserade I/O-moduler (remote I/O) skall skåpet betjänas via panelmonterad PC i apparatskåpsfront. På betjäningsenheten skall trendkurvor för flera valbara utrustningar kunna visas samtidigt. UG MÄTARE UGA.2 Mätare med sammansatt funktion, rumsmonterade Energimätare skall anslutas till DUC via kommunikationsbuss av typ M-bus. Entreprenören skall samråda med beställaren och övriga entreprenörer innan kommunikationshastigheten beslutas. Enhetlig kommunikationshastighet skall väljas.

28 Rambeskrivning LUFT och STYR 5/26 Y YTB.1 MÄRKNING, PROVNING, DOKUMENTATION MM Märkning av installationer Samtliga komponenter som är redovisade på driftkort och/eller flödesscheman skall märkas. Skylt skall placeras så att tvekan inte kan uppstå om vilken komponent den tillhör och så att den kan läsas från golvplan under drift. YTB.1632 Märkning av ledningssystem i elkraftsinstallationer Ledningar skall märkas med ledningsnummer enligt nummerserie baserad på principen ASXXX-YYY där XXX anger aktuellt apparatskåp och YYY anger löpnummer mellan 001 och 999 för respektive apparatskåp. Ledningar skall märkas med löpande ledningsnummer. Dataledningar skall märkas med ledningsnummer enligt separat nummerserie. Ledningsnummer skall införas på ritningsunderlag. Högsta ledningsnummer skall anges i den tekniska dokumentationen. YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM YTC.1 Provning av installationssystem Samordnad funktionsprovning mm Samordnad funktionsprovning skall utföras av samtliga installationer inklusive funktioner och funktionssamband. Entreprenören skall medverka vid samordnad provning.

29 Rambeskrivning LUFT och STYR 5/27 YTC.181 Kontroll av styr- och övervakningssystem för fastighetsdrift Samtliga funktioner skall provas. Provning skall dokumenteras. Provningen protokollförs på blanketter i RA98EL bilaga RA YTC/5 eller på entreprenörens egna blanketter om dessa redovisar motsvarande uppgifter. YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Alla installationer ingående i eller anslutna till entreprenaden skall dokumenteras. Utöver dokumentation skall kabellista upprättas. CE-Märkning CE-dokumentation för sammansatta system skall föreligga i god tid före slutbesiktning. Komplett dokumentation skall minst innehålla uppgift om ingående system och komponenter, intyg över projektering och installation, riskanalyser, underliggande dokument för produkter samt tillhörande 2A-försäkran. YUC BYGGHANDLINGAR FÖR INSTALLATIONER Entreprenören skall upprätta kompletta konstruktionshandlingar för entreprenaden. Projektering utförs enligt den för projektet föreskrivna CADhanteringen. YUC.81 Bygghandlingar för styr- och övervakningsinstallationer för fastighetsdrift Entreprenören skall upprätta handlingar för installationerna som minst upptar: - planritningar i skala 1:100 med yttre givare och ledningar - driftkort med funktionstexter - funktionsbeskrivning - materialbeskrivning

30 Rambeskrivning LUFT och STYR 5/28 YUD.81 Relationshandlingar för styr- och övervakningsinstallationer för fastighetsdrift Entreprenören skall överlämna relationshandlingar i 2 ex papperskopior samt på CD-skiva. Relationshandlingar skall levereras digitalt i AutoCAD format (dwg) och i Acrobat Reader format (pdf) om inte annat anges i CAD-samordnings PM. Relationshandling skall förses med påskrift RELATIONSHANDLING och datum. Entreprenören skall upprätta följande handlingar: Ritningsförteckning Apparatspecifikation Montageritning Kretsscheman Yttre förbindningsscheman Flödesschema/driftkort med funktionsbeskrivningar. Relationshandlingar skall överlämnas i samband med slutbesiktningen. YUH.8 Driftinstruktioner för styr- och övervakningsinstallationer Kompletta driftinstruktioner skall överlämnas i samband med slutbesiktningen. Instruktioner skall upprättas i 2 ex och innehålla handlingar för anläggningens handhavande och skötsel. Pärm för Drift och underhålls instruktionerna enligt Knivsta kommuns standard. Denna presenteras vid kommande projekteringsmöte. Hela drift- och underhållsinstruktionen skall även överlämnas på CD-skiva med lika upplägg som pärmarna. YUM.1 Deklaration av miljöpåverkan av varor och material i installationer Entreprenören redovisar miljödokumentation för samtligt installerat material.

31 Rambeskrivning LUFT och STYR 5/29 YUP.8 INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL FÖR STYR- OCH ÖVERVAKNINGSINSTALLATIONER Information till personalen skall utföras och bestå av två huvuddelar: Teoretisk och praktisk genomgång på platsen. Denna genomgång skall ske vid anläggningens färdigställande. Tidsåtgång, 4 timmar. Teoretisk och praktisk genomgång på platsen. Denna genomgång skall tidplaneras i samråd med driftavdelningen vid en tidpunkt efter anläggningens övertagande. Genomgången samordnas med genomgången för det valda VAV-systemet. Tidsåtgång, 4 timmar. YYV.8 Tillsyn, skötsel och underhåll av styr- och övervakningsinstallationer Entreprenören skall under garantitidens två första år göra 4st servicebesök med regelbundna intervaller. Tidpunkt skall samordnas med beställarens representant som skall beredas tillfälle att närvara. Särskild tillsyn av insvängningsförlopp skall genomföras för intrimning av styrsystemet. Entreprenören skall under garantitiden medverka vid sommar- respektive vinterdriftfallsprovning. Service skall omfatta tillsyn av alla i entreprenaden ingående utrustningar och funktioner. Rapport över åtgärder och anläggningens kondition skall upprättas vid varje besök.
