1 1(10) Sidantal 109 LANDSTINGSSERVICE I UPPSALA LÄN STYR- OCH ÖVERVAKNINGSSYSTEM 5.doc Landstingsservice i Uppsala Län UPPSALA Tel Fax

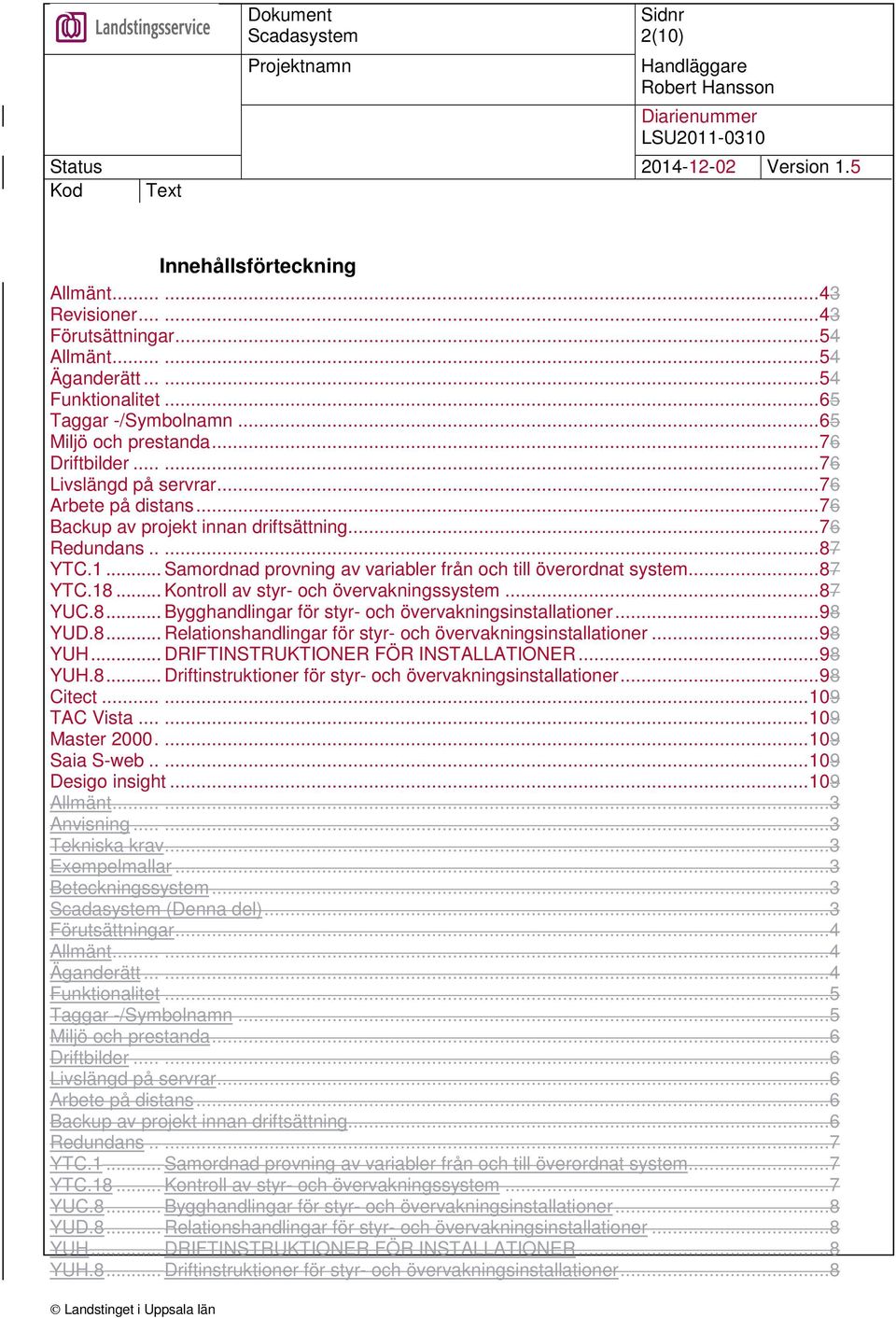

2 2(10) Innehållsförteckning Allmänt Revisioner Förutsättningar Allmänt Äganderätt Funktionalitet Taggar -/Symbolnamn Miljö och prestanda Driftbilder Livslängd på servrar Arbete på distans Backup av projekt innan driftsättning Redundans YTC.1... Samordnad provning av variabler från och till överordnat system YTC Kontroll av styr- och övervakningssystem YUC.8... Bygghandlingar för styr- och övervakningsinstallationer YUD.8... Relationshandlingar för styr- och övervakningsinstallationer YUH... DRIFTINSTRUKTIONER FÖR INSTALLATIONER YUH.8... Driftinstruktioner för styr- och övervakningsinstallationer Citect TAC Vista Master Saia S-web Desigo insight Allmänt Anvisning Tekniska krav... 3 Exempelmallar... 3 Beteckningssystem... 3 (Denna del)... 3 Förutsättningar... 4 Allmänt Äganderätt Funktionalitet... 5 Taggar -/Symbolnamn... 5 Miljö och prestanda... 6 Driftbilder Livslängd på servrar... 6 Arbete på distans... 6 Backup av projekt innan driftsättning... 6 Redundans YTC.1... Samordnad provning av variabler från och till överordnat system... 7 YTC Kontroll av styr- och övervakningssystem... 7 YUC.8... Bygghandlingar för styr- och övervakningsinstallationer... 8 YUD.8... Relationshandlingar för styr- och övervakningsinstallationer... 8 YUH... DRIFTINSTRUKTIONER FÖR INSTALLATIONER... 8 YUH.8... Driftinstruktioner för styr- och övervakningsinstallationer... 8

3 3(10) Citect TAC Vista Master Saia S-web Desigo insight... 9

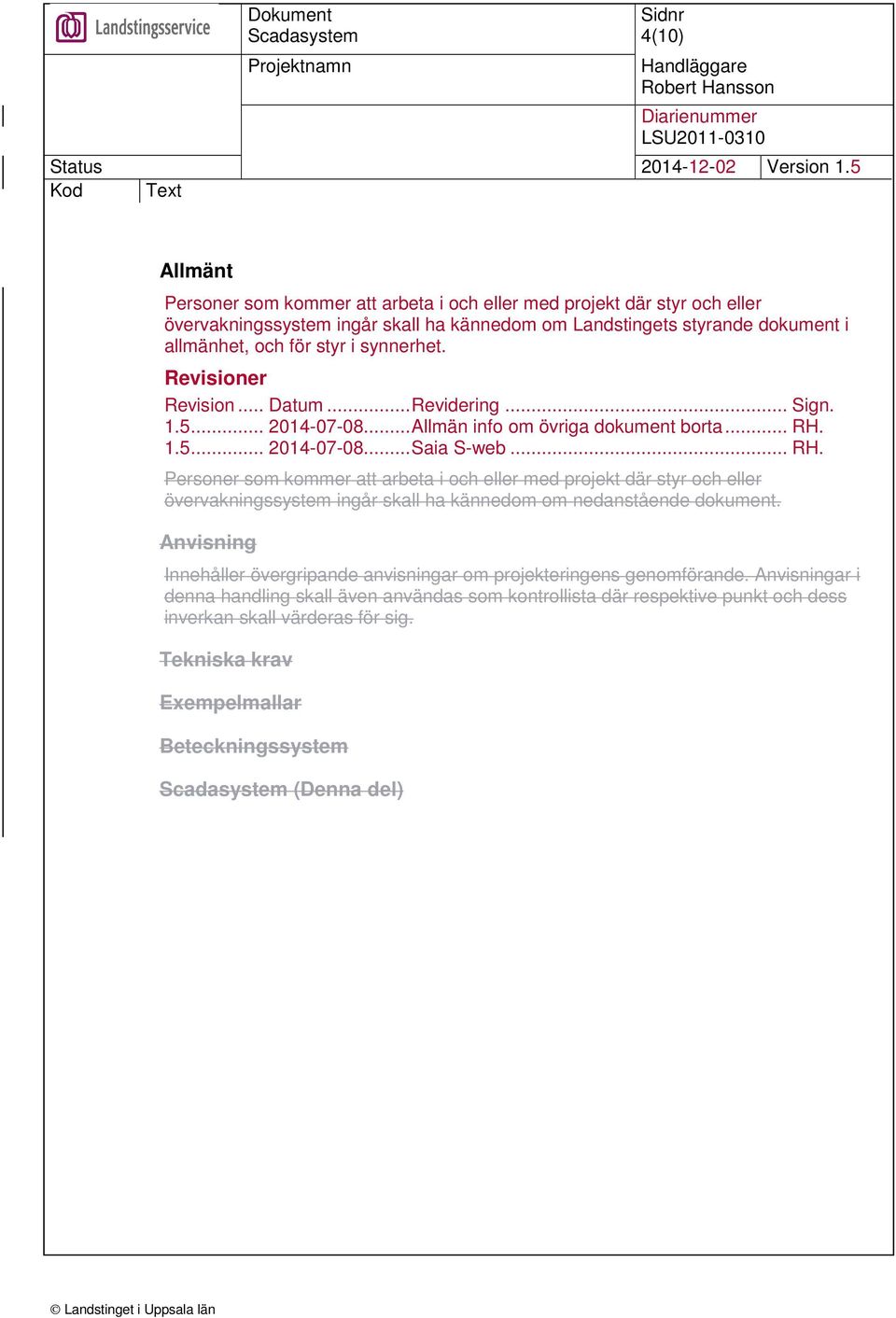

4 4(10) Allmänt Personer som kommer att arbeta i och eller med projekt där styr och eller övervakningssystem ingår skall ha kännedom om Landstingets styrande dokument i allmänhet, och för styr i synnerhet. Revisioner Revision... Datum... Revidering... Sign Allmän info om övriga dokument borta... RH Saia S-web... RH. Personer som kommer att arbeta i och eller med projekt där styr och eller övervakningssystem ingår skall ha kännedom om nedanstående dokument. Anvisning Innehåller övergripande anvisningar om projekteringens genomförande. Anvisningar i denna handling skall även användas som kontrollista där respektive punkt och dess inverkan skall värderas för sig. Tekniska krav Exempelmallar Beteckningssystem (Denna del)

5 5(10) Förutsättningar Allmänt Teknikansvarig för styr och övervakningssystem är ansvarig för samtliga servar beskrivna i följande dokument. Inga ingrepp i denna miljö får ske utan att denna blivit informerad. Notera att för tillägg och eller ändringar i själva scadasystemet skall de styrande dokumenten för styr och övervakning ligga till grund för vad som är tillåtet eller inte. Vid oklarheter eller motsägelser kontaktas teknikansvarig för styr och övervakningssystem, eller dito för El och telesystem för konsultation, beroende av system. Servar som hanterar scadasystem och eller andra typer av funktioner eller övervakningsprogram skall rackmonteras om inte annat har godkänts.. Inga system får kompletteras och eller ändras med licenser eller motsvarande i någon form utan skriftligt godkännande från teknikansvarig för styr och övervakningssystem eller dito för El och telesystem, beroende av system. Äganderätt Landstingsservice, äger allt som produceras, både materiellt och immateriellt.

6 6(10) Funktionalitet Följande skall fungera från och till överordnat system Läsa och skriva digital status, gäller funktion angiven i driftkort. Läsa och skriva analoga värden, gäller funktion angiven i driftkort. Läsa och skriva regulatorinställningar (BV, PDI, gränser o dyl.), gäller funktion angiven i driftkort. Läsa och skriva larminställningar (gränser och fördröjningar, gäller funktion angiven i driftkort). Läsa och skriva datum samt tid. Larmhantering. Datainsamling och eller loggning av larm, börvärden, och andra intressepunkter, eller enligt funktion angiven i driftkort. Kommunikationsövervakning. Funktionalitet för trend, för uppföljning utav anläggningens funktion. Ändra filtreringstider för givare i utsatta positioner. Till detta åberopas en sparsam hantering av taggar i respektive scadasystem. Taggar -/Symbolnamn Namn på taggar, symboler, grupper, variabler eller annan jämförbar funktion skall följa kvalifierare i Tekniska krav för Styr och övervakningssystem. Detta skall gäller för samtliga scadasystem där möjligt är. Då integratör uppmärksammar att befintliga namn på taggar, symboler eller annan jämförbar funktion i det aktuella projektet och eller från PLC-programmet är felaktigt märkt -/a skall detta dokumenteras av integratören och överlämnas till projektledaren, eventuell åtgärd för detsamma beslutas om av teknikansvarig för styr och reglersystem. Taggarna i respektive scadasystem skall användas sparsamt, det skall vid projektets avslutande dokumenteras hur många taggar som använts, efter det att man städat bort de taggar som inte behövs för att bibehålla för projektet efterfrågad funktion. Samt dokumentera hur många fria taggar som återstår. Om det under projektets gång föreligger risk för att antalet taggar tar slut skall integratören omedelbart kontakta projektledaren för åtgärd. Skulle antalet taggar ta slut så skall integratören i första hand frigöra taggar från befintliga projekt som inte överensstämmer med funktionalitetskraven enligt ovan.

7 7(10) Miljö och prestanda Då integratören -/erna uppmärksammar problem med servrarna skall projektledare och teknikansvarig för styr och övervakningssystem informeras om problemet, störningen så att eventuell åtgärd kan utföras. Med denna punkt menas att serverns funktionalitet och eller prestanda är märkbart sämre än förväntad funktionalitet. Driftbilder Driftbilderna i fastighetsägarens scadasystem skall i den mån det är möjligt efterlikna de driftkort som beskrivs i Exempelmallar. För översiktsbilder och eller sammanställande bilder skall driftcentralens personal tillfrågas och deras önskemål skall i möjligaste mån efterföljas. För apparater utanför apparatrum, teknikutrymmen eller liknande skall rumsbeteckning framgå. Livslängd på servrar Vid inköp av servar skall de klara att vara i kontinuerlig drift i tio (10) år. Detta enligt gällande rutiner för Landstinget i Uppsala län. Vid ett serverbyte skall kostnad för servern och arbetstid för byte av detsamma tydligt framgå vid fakturering. Inköp av servrar får endast ske via Fastighetsinvesteringar (FI) eller Planerat underhåll (PU) i enlighet med upprättad delegation initierad av teknikansvarig för styr och övervakningssystem. Arbete på distans Arbete på distans mot scadaservrarna, som medför någon typ av fjärruppkoppling mot nämnda servrar får ej förekomma. Skulle entreprenör bli påkommen med att bryta mot följande riskerar vederbörande att bli avstängd från entreprenaden. Backup av projekt innan driftsättning Innan entreprenör installerar projektet i -/ för respektive scadasystem skall vederbörande ha tagit en backup av hela eller delar av det scadasystem som arbetet avser. Detta skall skriftligen dokumenteras i entreprenörens dagbok eller egenkontrollprogram.

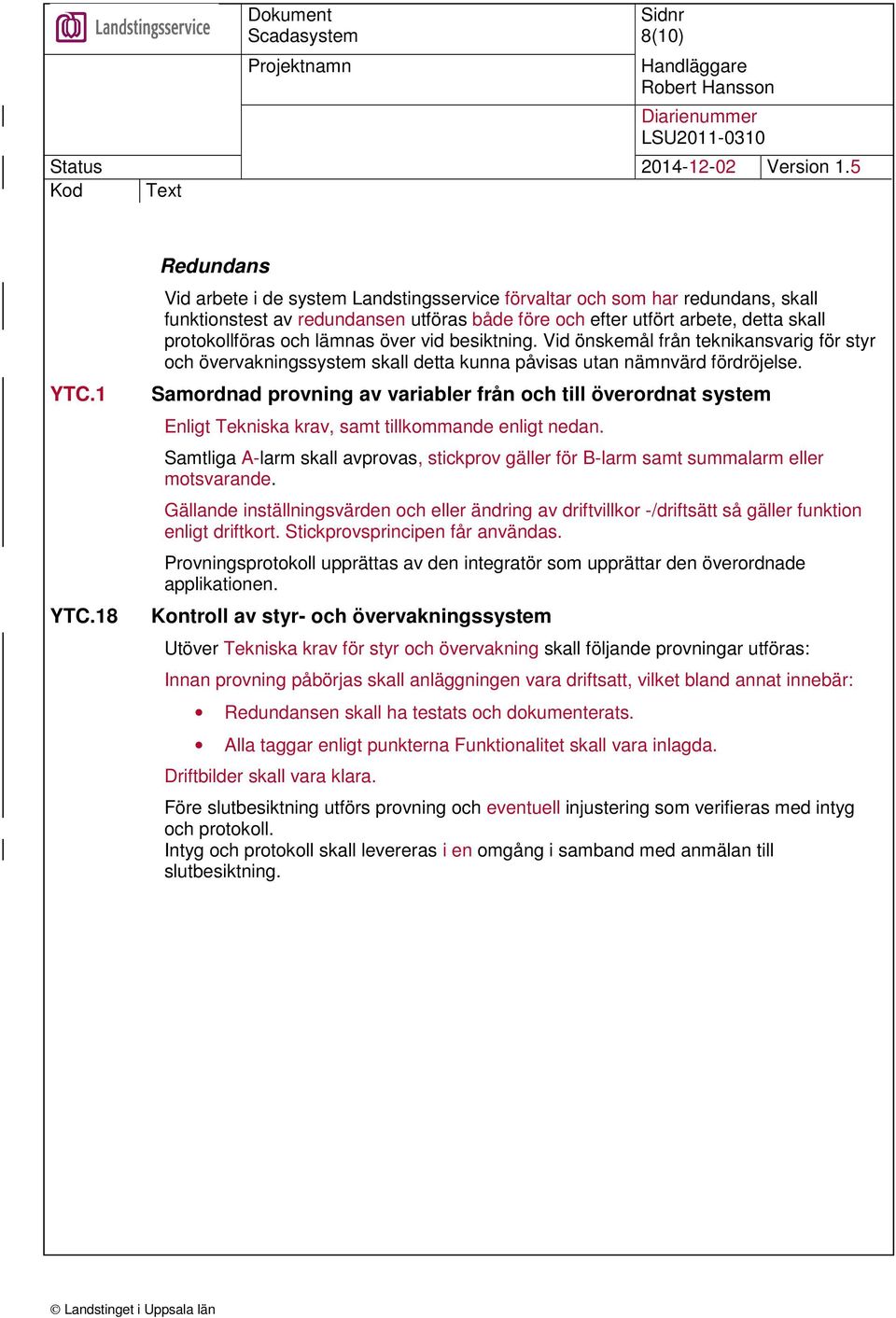

8 8(10) YTC.1 YTC.18 Redundans Vid arbete i de system Landstingsservice förvaltar och som har redundans, skall funktionstest av redundansen utföras både före och efter utfört arbete, detta skall protokollföras och lämnas över vid besiktning. Vid önskemål från teknikansvarig för styr och övervakningssystem skall detta kunna påvisas utan nämnvärd fördröjelse. Samordnad provning av variabler från och till överordnat system Enligt Tekniska krav, samt tillkommande enligt nedan. Samtliga A-larm skall avprovas, stickprov gäller för B-larm samt summalarm eller motsvarande. Gällande inställningsvärden och eller ändring av driftvillkor -/driftsätt så gäller funktion enligt driftkort. Stickprovsprincipen får användas. Provningsprotokoll upprättas av den integratör som upprättar den överordnade applikationen. Kontroll av styr- och övervakningssystem Utöver Tekniska krav för styr och övervakning skall följande provningar utföras: Innan provning påbörjas skall anläggningen vara driftsatt, vilket bland annat innebär: Redundansen skall ha testats och dokumenterats. Alla taggar enligt punkterna Funktionalitet skall vara inlagda. Driftbilder skall vara klara. Före slutbesiktning utförs provning och eventuell injustering som verifieras med intyg och protokoll. Intyg och protokoll skall levereras i en omgång i samband med anmälan till slutbesiktning.

9 9(10) YUC.8 YUD.8 YUH YUH.8 Bygghandlingar för styr- och övervakningsinstallationer Se Tekniska krav för styr och övervakning. Relationshandlingar för styr- och övervakningsinstallationer Se tekniska krav för styr och övervakning. DRIFTINSTRUKTIONER FÖR INSTALLATIONER Se tekniska krav för styr och övervakning. Driftinstruktioner för styr- och övervakningsinstallationer Se tekniska krav för styr och övervakning.

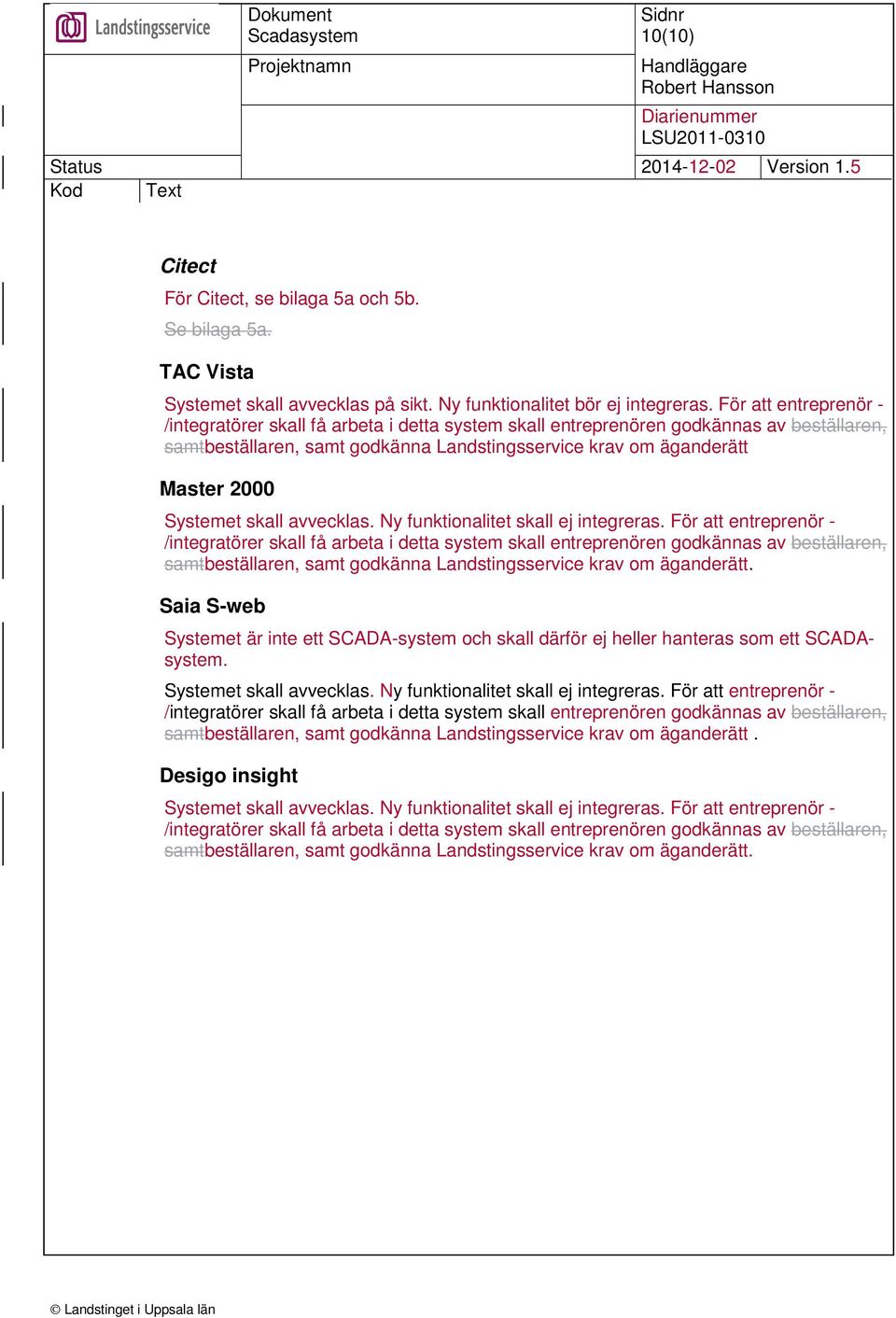

10 10(10) Citect Se bilaga 5a. TAC Vista Systemet skall avvecklas på sikt. Ny funktionalitet bör ej integreras. För att entreprenör - /integratörer skall få arbeta i detta system skall entreprenören godkännas av beställaren, samtbeställaren, samt godkänna Landstingsservice krav om äganderätt Master 2000 Systemet skall avvecklas. Ny funktionalitet skall ej integreras. För att entreprenör - /integratörer skall få arbeta i detta system skall entreprenören godkännas av beställaren, samtbeställaren, samt godkänna Landstingsservice krav om äganderätt. Saia S-web Systemet är inte ett SCADA-system och skall därför ej heller hanteras som ett SCADAsystem. Systemet skall avvecklas. Ny funktionalitet skall ej integreras. För att entreprenör - /integratörer skall få arbeta i detta system skall entreprenören godkännas av beställaren, samtbeställaren, samt godkänna Landstingsservice krav om äganderätt. Desigo insight Systemet skall avvecklas. Ny funktionalitet skall ej integreras. För att entreprenör - /integratörer skall få arbeta i detta system skall entreprenören godkännas av beställaren, samtbeställaren, samt godkänna Landstingsservice krav om äganderätt.
