1 1(18) Sidantal 18 LANDSTINGSSERVICE I UPPSALA LÄN STYR- OCH ÖVERVAKNINGSSYSTEM 3. Landstingsservice i Uppsala Län UPPSALA Tel Fax

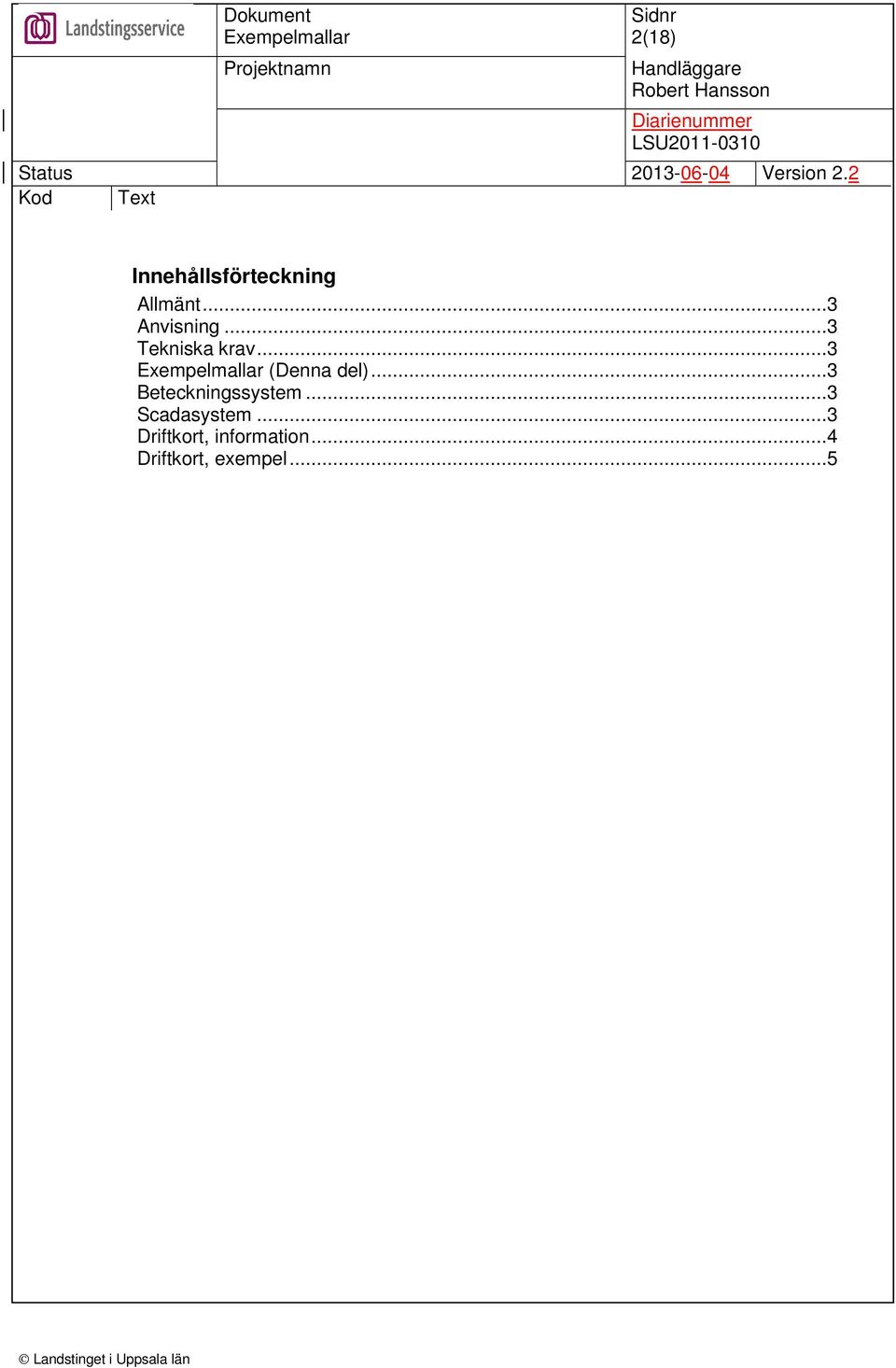

2 2(18) Innehållsförteckning Allmänt...3 Anvisning...3 Tekniska krav...3 (Denna del)...3 Beteckningssystem...3 Scadasystem...3 Driftkort, information...4 Driftkort, exempel...5

3 3(18) Allmänt Personer som kommer att arbeta i och eller med projekt där styr och eller övervakningssystem ingår skall ha kännedom om nedanstående dokument. Anvisning Innehåller övergripande anvisningar om projekteringens genomförande. Anvisningar i denna handling skall även användas som kontrollista där respektive punkt och dess inverkan skall värderas för sig. Tekniska krav Innehåller övergripande tekniska krav för styr- och övervakningssystemen. Bifogas beskrivning. (Denna del) Innehåller exempel på hur driftkort skall se ut. Bifogas beskrivning. Beteckningssystem Innehåller anvisningar för hur beteckningar i driftkort, skyltmärkning och eller variabler inom tekniska system skall se ut. Bifogas beskrivning. Scadasystem Innehåller anvisningar för hur arbete med scadasystem tillhörande Landstingsservice i Uppsala skall genomföras. Bifogas beskrivning.

4 4(18) Driftkort, information I driftkort skall det framgå Aktuellt system Allmänt Innehållande information om betjäningsområde, placering av apparatskåp samt elcentral med avsäkring. Uppgift om vad som skall betjänas från avbrottsfri kraft. Styrning Även redovisande manöver samt förreglingar. Reglering Särskilda funktioner under egna rubriker såsom: Frysvaktsfunktion. Brand- och brandgasfunktioner. Drifttider Utvisande styrt objekt, driftid samt eventuell anmärkning Det skall tydligt, under anmärkning, framgå vilka tidkanaler som avser motionering och liknande Inställningsvärden Utvisande objekt, förklaring samt värde där varje inställning skall motsvara ett enskilt värde. Exempel: Samtliga brytpunkters lägen skall redovisas för en kurva. Larm Utvisande, objekt, larmtext, inställda gränser, fördröjningar samt larmklass. Vilka eventuella larm som skall tidsmärkas i PLC (enligt skriftligt besked, efter förfrågan, från systemintegratör). Indikering Utvisande objekt samt typ (av indikering). Mätning Där alla mätande funktioner skall anges. Därutöver andra objekt som skall mätas, exempelvis värmemängdsmätare. Beräkning Utvisande formler för de eventuella beräkningar som skall användas. Exempelvis beräkning av daggpunkt.

5 5(18) Driftkort, exempel Kommande exempel skall om inget annat skriftligen meddelats integratören vara det som skall användas vid skapande av driftkort. Till grund för namngivning skall Beteckningssystem användas. Då det saknas beteckningar skall projektledaren informeras om detta så att passande åtgärder kan utföras.

6 6(18)

7 7(18)

8 8(18)

9 9(18)

10 10(18)

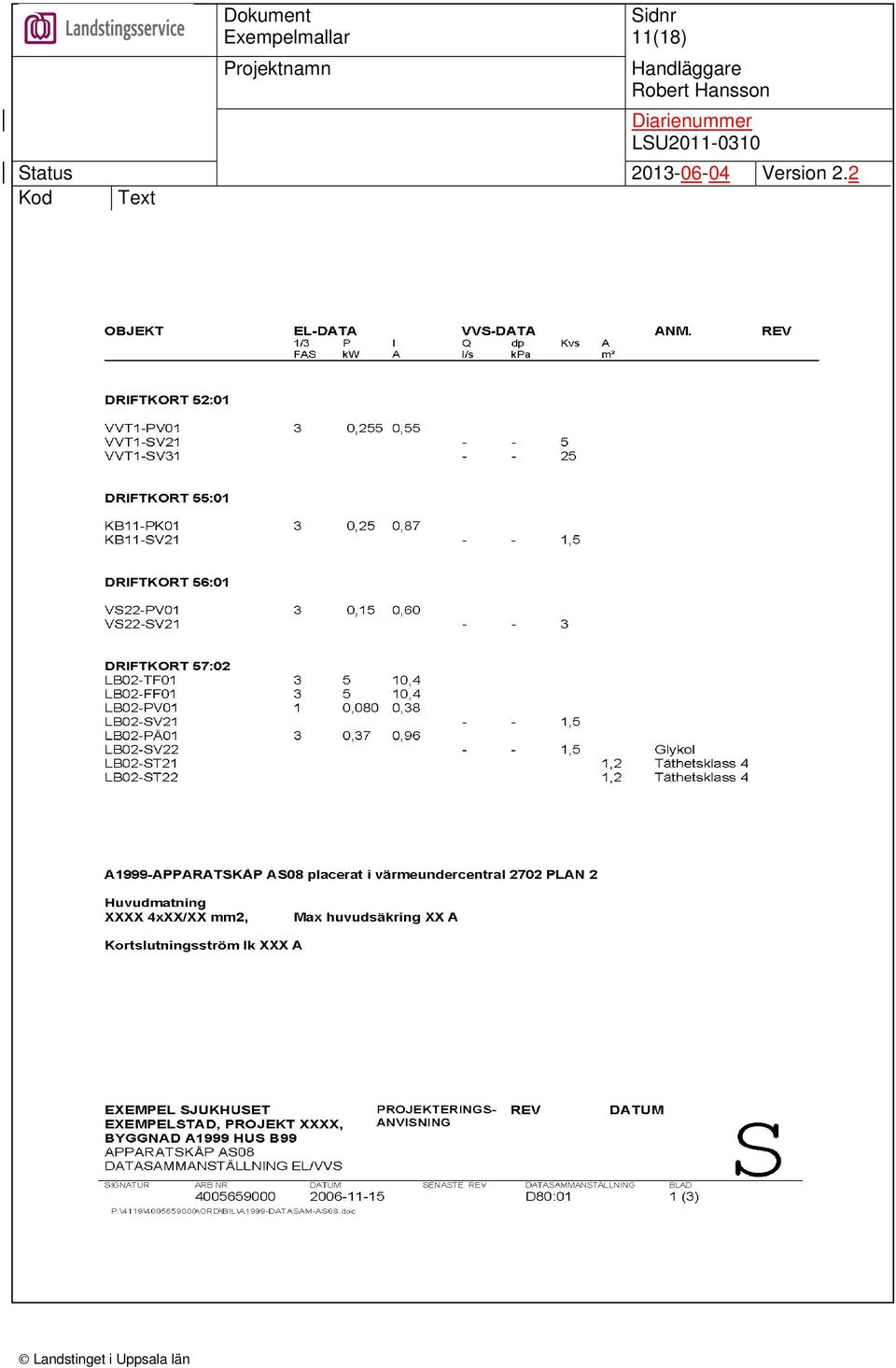

11 11(18)

12 12(18)

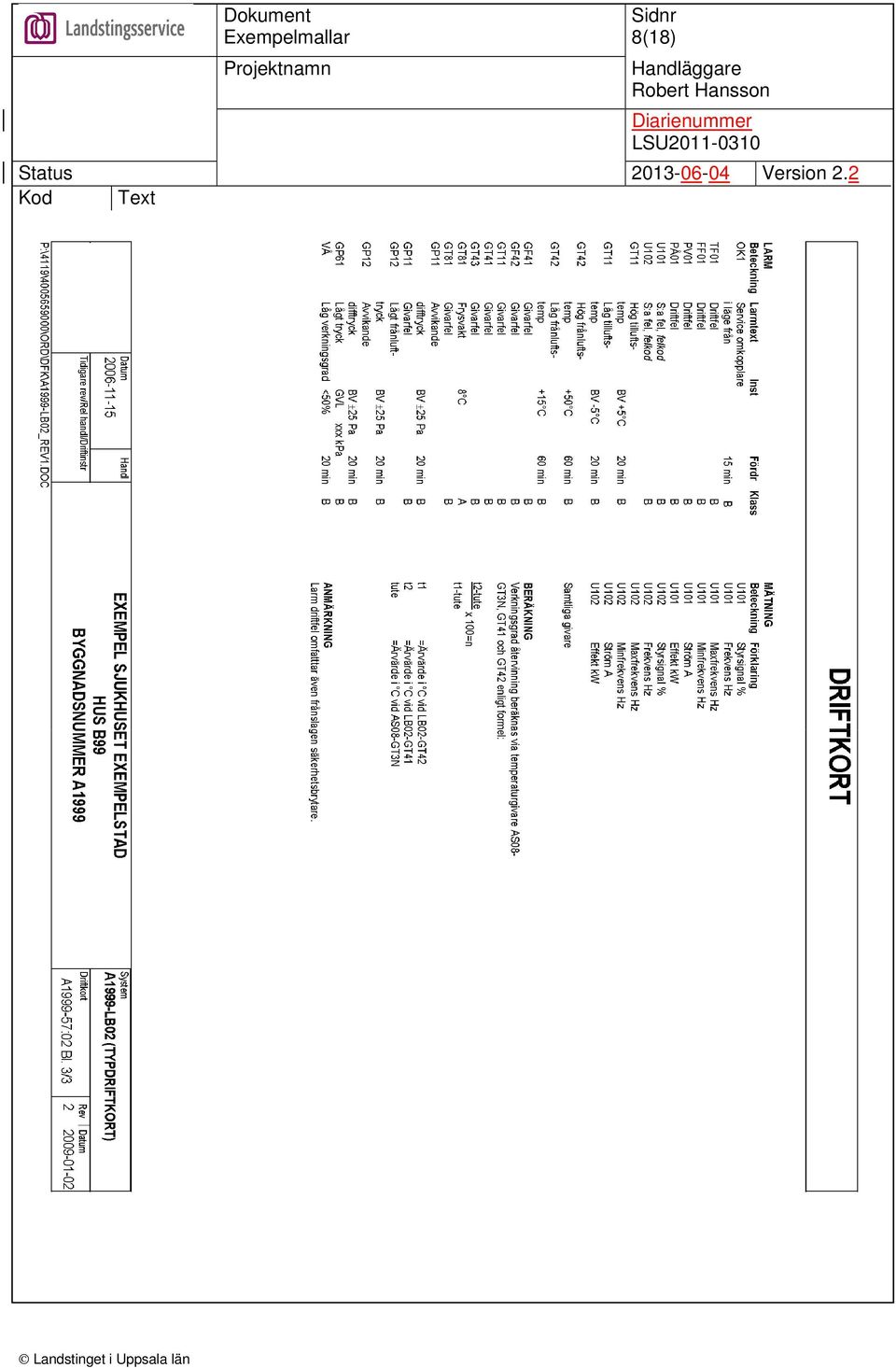

13 13(18)

14 14(18)

15 15(18)

16 16(18)

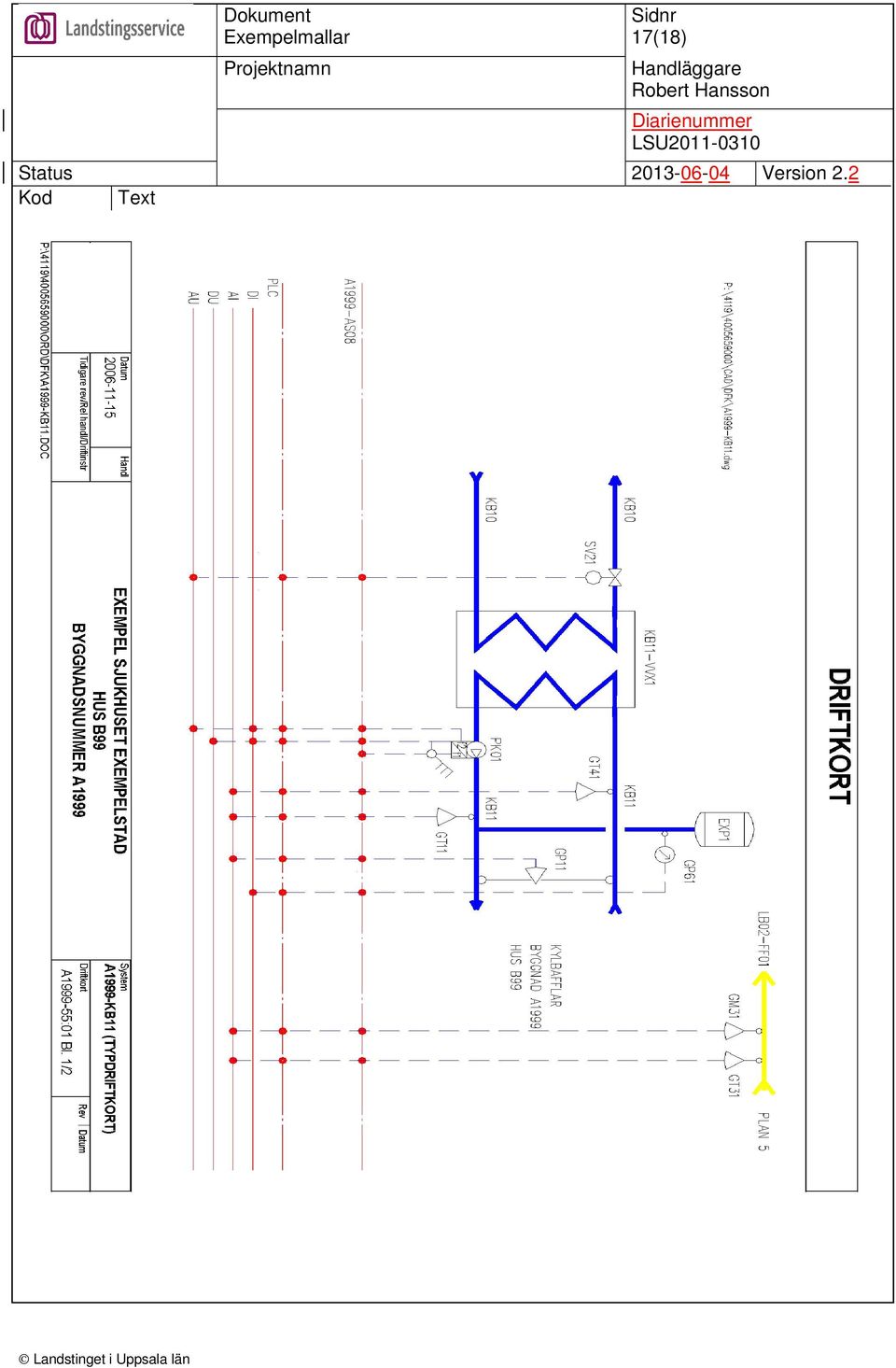

17 17(18)

18 18(18)
