Princip/ Driftkort IQHeat 100

Transkript

1 Princip/ Driftkort IQHeat 100 Värmekrets T sekundär värme Framledning T Ute Styrventil/ Ställdon T sekundär värme retur Exp. PIA Prim. Retur Pump Tryck-/ nivålarm expansionskärl eller Tryckgivare sekundärsida värme kan anslutas T Primär fjärrvärme tillopp T Primär Fjärrvärme retur Varmvattenkrets Styrventil/ Ställdon 2-stegskopplad Parallellkopplad T Varmvatten T VVC VVC Pump Värmemängdsmätare Kallvattenmätare Om Värmemängdsmätaremed M-Bus är inkopplat frigörs ingångar ( Primärt tillopp och retur) så att 3 st tryckmätare på primärsida kan installeras ( Före och efter filter på tillopp + returen) Rev.nr. Ändring: Datum: Sign: Princip/ Driftkort IQHeat 100 Konstr: RKP/ MPN Projekt: Ort: App.Skåp: 1 2

2 ÖVERSIKT FJÄRRVÄRME Systemets Värmekrets och en tappvarmvattenkrets. 1. STYRNING, START/STOP ECO-funktion: - Behovsanpassad start/ stopp av cirkulationspump med hänsyn till värmebehov. - Under stilleståndsperioder motioneras cirkulationspumparna inom valbart intervall och med inställbar gångtid. Pump kopplas via separat handställningsvred 0-1- A för manuell styrning av pumpdrift. Motionering av ventiler kan användas för att öka driftsäkerheten, t.ex. under sommarstillestånd. Potentialfri reläutgång kan användas för förregling vid avstängd värme. 2. REGLERING VÄRME - Väderstyrd framledningstemperaturreglering via temperaturgivare Ute och Framledning som reglerar styrventil enligt inställbar värmekurva i 5 punkter. - Temperatursänkning enligt inställbart tidsprogram för ekonomi natt-/ helg-/ semestersänkning. - Möjlig min- och maxbegränsning av framledningstemperaturen. - Frysskyddsfunktion: - Om värmekrets står i avställt läge och utetemperaturen underskrider +5ºC aktiveras Frost-larm automatiskt. 3. REGLERING TAPPVARMVATTEN - Temperaturreglering via temperaturgivare och styrventil enligt börvärde. - VVC-pump styrs via en 0-1-A- omställare. - Legionellafunktion: - Valbart via operatörspanelen. En alternativ börvärdestemperatur, exempelvis 65ºC, används enligt tidsprogram. 4. LARM - A- respektive B-larm presenteras i larmlista. - Alla givare använder B-larm (i vissa fall A-larm) för funktionslarm; vilket kan vara kabelbrott eller liknande. - Där det finns nivålarm ( Temperatur, Tryck) kan larmnivå och filtertid ställas in. - Larmingång kan användas för externa larm (potentialfri slutning eller brytning). - Möjlighet att ansluta ett potentialfritt utgående externt summalarm. 5. OPERATÖRSPANEL, HMI Manöverpanelen sitter på regulatorn, för: - Inställning av börvärden, värmekurva m.m. - Avläsning av ärvärden. - Larmindikering med röd LED-indikering. - Larmkvittering etc. För ytterligare kommunikationsmöjligheter med M-Bus, BACNet, Lon eller integrerad WEBServer krävs någon eller flera av dessa tillsatser/ moduler: - Advanced WEB: Ger möjlighet till Internetbaserat gränssnitt (WEB), Ethernet (IEEE802.3) TCP/IP. WEBServer integrerad i modulen. - BACnet/IP Ger möjlighet att ansluta till ett BACNet nätverk - M-Bus: För anslutning av max 3 mätare med M-Bus kommunikation. - * LON: Ger möjlighet att ansluta IQHeat till ett LON-nätverk. Max 3 av dessa tillsatser kan användas samtidigt. Dessa kommunikationsmoduler kan läggas till i efterhand vid behov. Regulatorns och kommunikationsmodulernas program och datalistor kan uppdateras genom ett SD-kort. Det finns SD-läsare i huvudenheten och i den avancerade WEB-modulen. Även Regulatorns operativsystem kan vid behov uppdateras på så sätt. 7. Medföljande tjänster samt extra tillval De medföljande tjänsterna är: - IQ Meter100: avläsning av pulser volym och energi från värmemängdsmätare. - IQ Return100: Begränsning av skillnad mellan primär retur och sekundär retur på värmen. - IQ Return200: Begränsning av returtemperatur primärsida. Börvärde sätts per säsong. - IQ Optimal100: Effekt eller flödesbegränsare på värmekrets. ( Fungerar bäst med M-Bus) - * IQ Pump100: Styrning av sekundärpump med 0-10V för att optimera avkylning sekundärsida Extra utrustning eller programvara krävs till följande tjänster - IQ WEB200: Advanced WEB, Webkommunikation med inbyggd WEBserver - IQ Meter200: Avläsning av mätdata via M-Bus. KV och/ celler VMM ( Kräver M-Bus) - IQ Wind. Värmekurvan påverkas för att värma extra vid svåra vindförhållanden. ( Kräver tillvalet vindmätare) - IQ Alarm 100: Alarm via WEB, som SMS eller mail ( Kräver Advanced WEB) - IQ Alarm 200: SMS Alarm via separat modem ( Kräver modem och mobilabonnemang) - IQ Report: Rapportering av historik 1-8 dagar i datorgränssnitt eller per år i Exceltabeller. * Korttidsdatabas för senaste 2 timmar för felsökning och regleringsinställning. ( Kräver Advanced WEB) 8. OPTIMERING Optimering kan utföras via operatörspanel, alternativt via fjärravläsning (kommunikation). Temperaturgivare för Värmekrets: Tillopp, Retur /Primärretur, möjliggör avläsning av fjärrvärmeväxlarnas avkylning. Primärsidans tillopps- respektive Returtemperatur kan även avläsas för att på ett enkelt vis kontrollera hela fjärrvärmecentralens avkylning och funktion vid flera kretsar. 6. KOMMUNIKATION Regulatorn kan utan extra utrustning kommunicera med - Modbus RTU ( RS 485) - WEB, enkel variant, visar samma information som kan ses i manöverpanelen. - Modem. ( Modemet medföljer ej) * Planerad uppgradering/ uppdatering under 2012 Rev.nr. Ändring: Datum: Sign: Funktionstext Konstr: RKP/ MPN Projekt: Ort: 2 3

3 9. LARMHANTERING Alla givare använder funktionslarm som aktiveras om det t.ex. blir kabelbrott eller kortslutning. Ovanpå detta finns ett antal olika typer av nivålarm; högnivå och lågnivå där givarnas storhet kan nivåbegränsas. Dessa nivålarm filtreras med en dödbandstid. Alla larmklasser kan ändras och nivåer kan ställas tillsammans med fördröjning. Ett urval av larm visas i tabellen nedan. Beteckning Benämning Klass Anmärkning Pump Värmekrets A Signalingång från pump Frostlarm Nivålarm A Se beskrivning punkt 2 Värmekrets Tillopp Funktionslarm Givare A Varmvatten framledning Funktionslarm Givare A Primärt Tillopp Funktionslarm Givare B Utetemperatur Funktionslarm Givare A Utetemp sätts till -1 C Värmekrets Retur Funk.larm Givare B Högnivå, hög- och lågtryck Värmekrets tryck/ nivå Nivålarm, tryck B Högnivå eller hög- och lågtryck Tempavvikelse Värme Regleravvikelse Värmekrets B Ställbar nivå och fördröjning Tempavvikelse VarmVatten Regleravvikelse Varmvatten B Ställbar nivå och fördröjning VVC-temperatur Funk.larm Givare, Nivålarm B/B Lågnivå För mer information och ingående detaljer om larm hänvisas läsaren till manual. Skåpet kan hantera VV och Värme 1 i vilken kombination som helst, eller var för sig Beroende på konfiguration av MAXIn, antal kretsar som ska styras används ej de delar i IQHeat som inte behövs. Brytare, säkringar, in/ utgångar som finns med i skåpet men inte behövs är då inaktiverade i DUC. 10. BASMATERIALLISTA Beteckning Benämning Typ Anmärkning DUC1 Processenhet POL DUC2 I/O enhet POL WEB Advanced Web Module POL Tillval BACNET BACNet IP POL Tillval M-Bus * M-Bus kommunikation POL Tillval Modem * GSM/GPRS-modem MC35T Tillval Trafo Transfomator XF1 24VAC 150VA Sekundär framledning Temperaturgivare QAD22/ QAE Primär Tillopp Temperaturgivare QAD22/ QAE Utetemperatur Temperaturgivare QAC22/ 31 Sekundär Retur Temperaturgivare QAD22/ QAE Primär Retur Temperaturgivare QAD22/ QAE Varmvatten Temperaturgivare QAE Varmvattencirkulation Temperaturgivare QAE Pump Värme Pump VS - Pump VVC Pump VVC - Ställdon Beroende på SV 0-10V, 24V~ Beroende på konfiguration MAXI Apparatskåp AS-1 IP 66 IP 20 locket stängt, locket öppet Huvud/ säkerhetsbrytare Q1 Låsbar, 16A Utanför AS-1 Jordfelsbrytare 2-polig Ingår 230V uttag DINmonterat I skåp *= Tillval/Option För mer detaljerad information se elschema för skåpbygge. Rev.nr. Ändring: Datum: Sign: Funktionstext Konstr: RKP/ MPN Projekt: Ort: 3 4

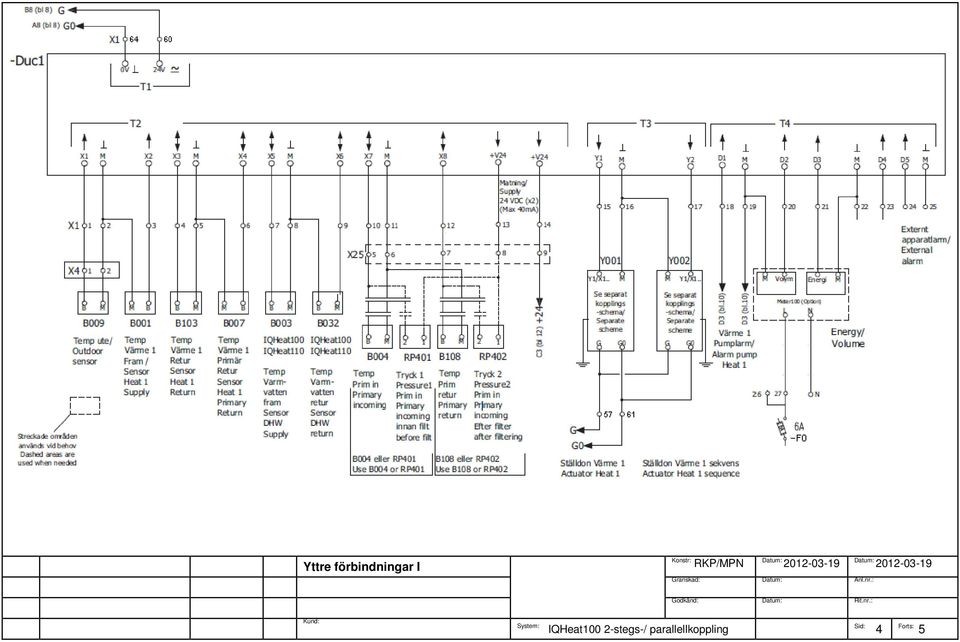

4 Yttre förbindningar I 4 5

5 Yttre förbindningar II 5 6

6 Yttre förbindningar III 6 7

7 Skåpslayout AS1 7 --
