1 Styr och Regler Materiel Yttre Regler Materiel Verktyg Utveckling Styr och Regler Materiel Styrsystem i30-pc ( Lars Christoffersson ) Pekskärm Vi kommer att byta pekskärmsleverantör. Den nya skärmen har bla fördelarna att den matas med 230V direkt på skruvplint och att den har USB interface. Skärmen kommer att börja levereras under februari Denna skärm kräver nya drivrutiner och dessa kommer att finns i version > i30-spc 2.2-SP3. Hålbilden är den samma som för den gamla skärmen. Artikelkod för skärmen är HTS , cad kommer att uppdateras. Leveransstart blir under februari 2006 och datablad kommer inom kort. i30-pc Ny hårdvara Detta har varit en seg och utdragen process men nu är alla papper klara. Det blir UNO burken som vi presenterade på KICK-OFFen 2005 i Lundsbrunn. Några fördelar: Dubbla LAN-anslutningar, Extra uttag i AS för service behövs då inte. En nätverksport finns alltid ledig för service. Denna port har automatisk IP tilldelning (DHCP), är datorn man ansluter med inställd för detta behöver man ej göra manuella inställningar. -Fler inbyggda kommunikation portar, Detta minskar behovet av usb utrustning. 2st RS-485 finns (IO slinga, Modbus RTU) och 2 st RS-232 finns (MBUS, PSRCOM direkt, GSM modem) -DIN monterad ätadapter

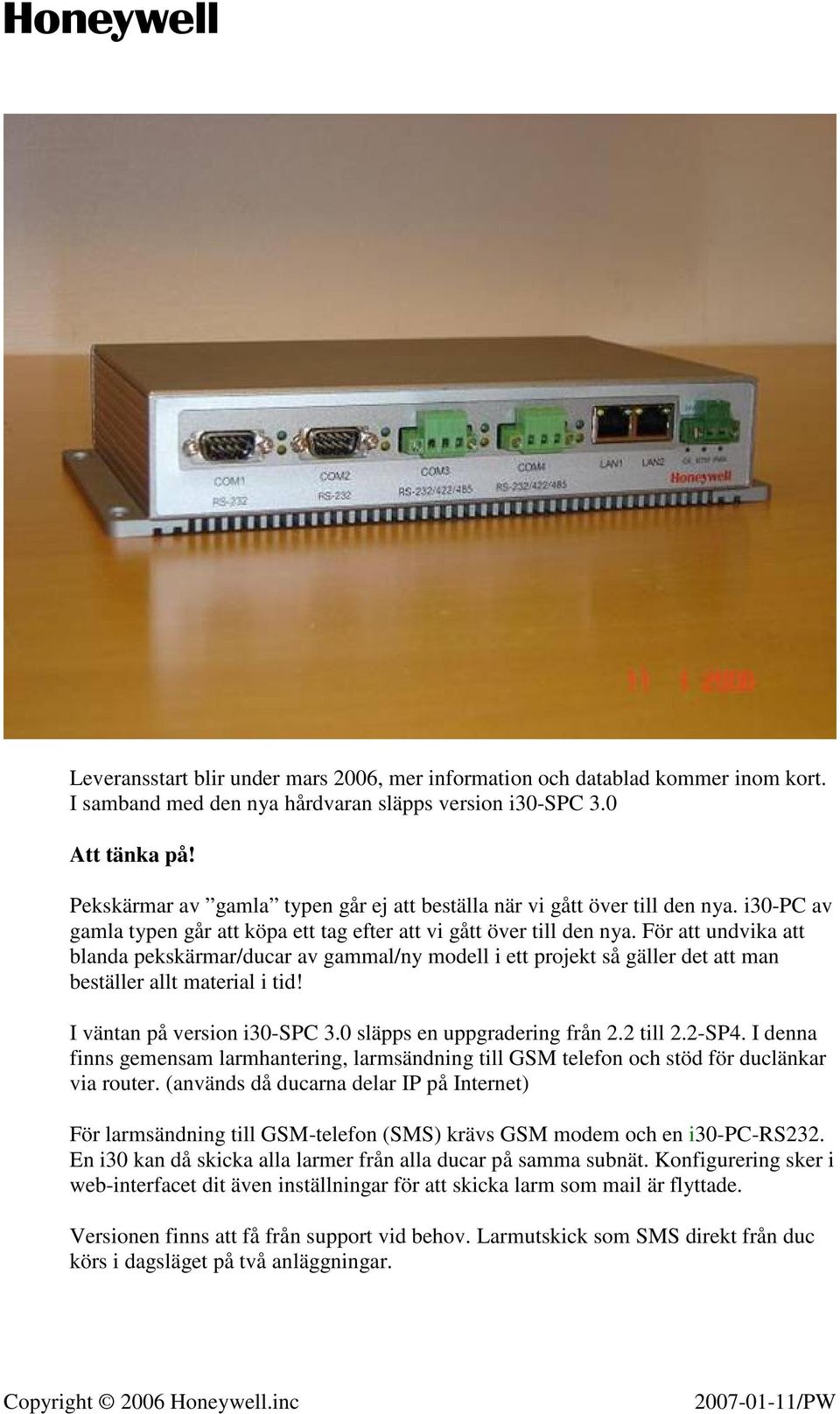

2 Leveransstart blir under mars 2006, mer information och datablad kommer inom kort. I samband med den nya hårdvaran släpps version i30-spc 3.0 Att tänka på! Pekskärmar av gamla typen går ej att beställa när vi gått över till den nya. i30-pc av gamla typen går att köpa ett tag efter att vi gått över till den nya. För att undvika att blanda pekskärmar/ducar av gammal/ny modell i ett projekt så gäller det att man beställer allt material i tid! I väntan på version i30-spc 3.0 släpps en uppgradering från 2.2 till 2.2-SP4. I denna finns gemensam larmhantering, larmsändning till GSM telefon och stöd för duclänkar via router. (används då ducarna delar IP på Internet) För larmsändning till GSM-telefon (SMS) krävs GSM modem och en i30-pc-rs232. En i30 kan då skicka alla larmer från alla ducar på samma subnät. Konfigurering sker i web-interfacet dit även inställningar för att skicka larm som mail är flyttade. Versionen finns att få från support vid behov. Larmutskick som SMS direkt från duc körs i dagsläget på två anläggningar.

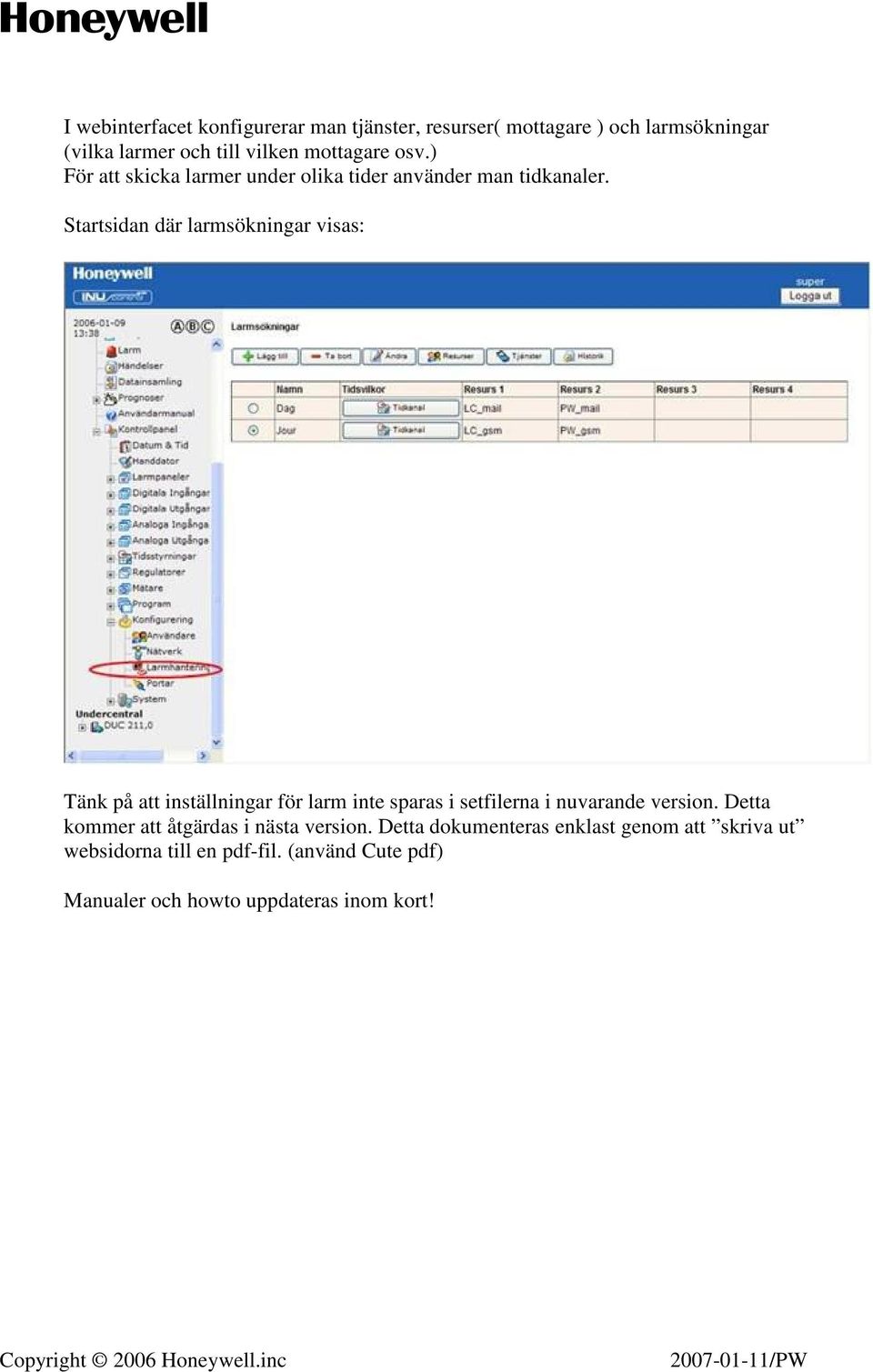

3 I webinterfacet konfigurerar man tjänster, resurser( mottagare ) och larmsökningar (vilka larmer och till vilken mottagare osv.) För att skicka larmer under olika tider använder man tidkanaler. Startsidan där larmsökningar visas: Tänk på att inställningar för larm inte sparas i setfilerna i nuvarande version. Detta kommer att åtgärdas i nästa version. Detta dokumenteras enklast genom att skriva ut websidorna till en pdf-fil. (använd Cute pdf) Manualer och howto uppdateras inom kort!

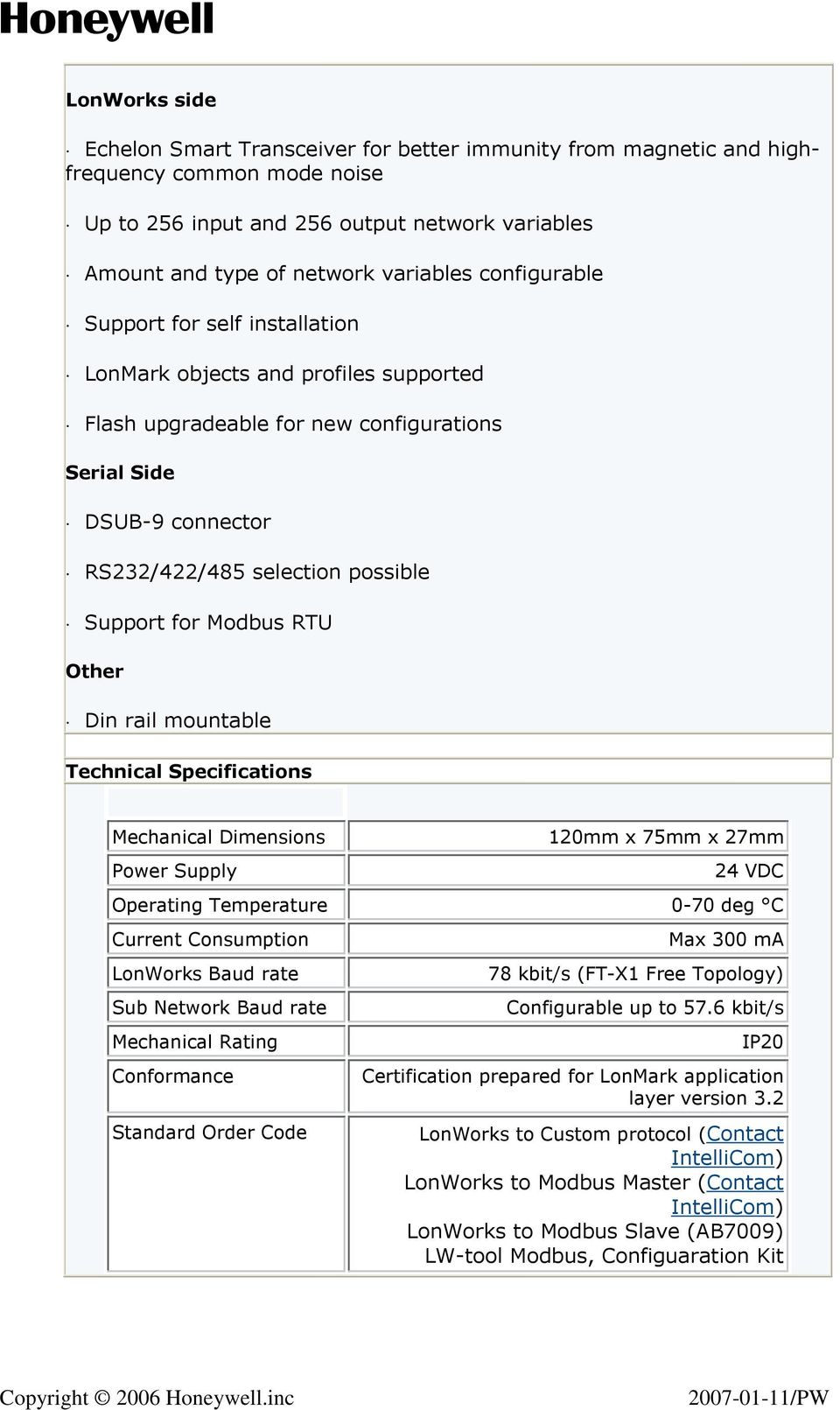

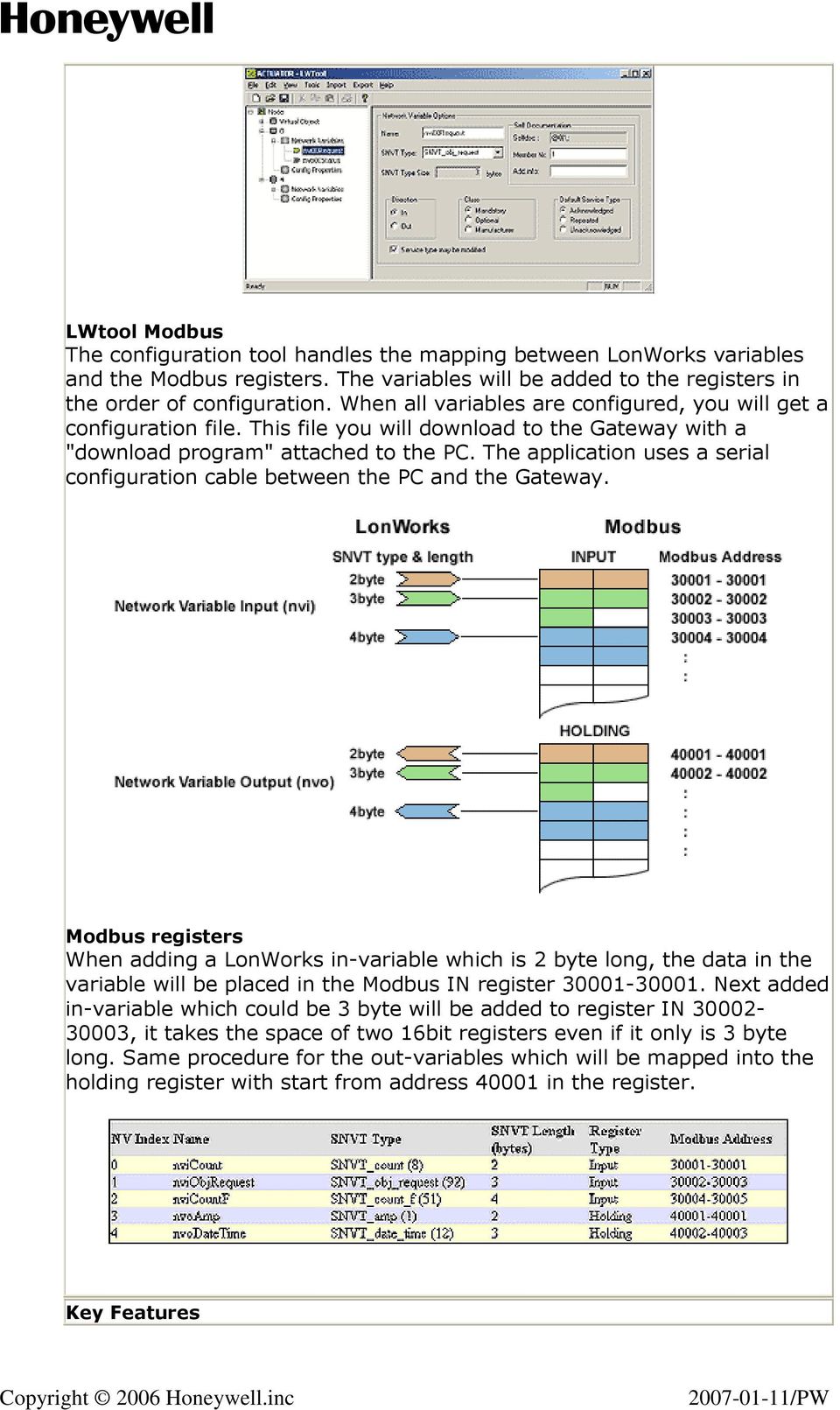

4 LonWorks För uppkoppling av LonWorks -produkter till i30 har vi nu testat en gateway mellan LonWorks och MODBUS. Produkten är från Intellicom och heter GATEWAY LMS. Antal bindningar snvt som kan anslutas är 256 st. För mer information kontakta Per Wernersson.!!"#$% &' & &( & )*% #+ "# $, #- ',' #- ' % %& #-.#- ' /&' '0'.1+2 /' ' &#-

5 #' ( #- ' ' -' &, 33"$ "$, ( -#- ' 4& ' * ( '5 * & 78 ' 5 ' )*

6 #'+ ' : 4;84;8' ' #< = $$ 0> 454?944?9@;,- 0!-!$!! 0 " B $$ #- 1 $ B$ 746(A;(4A 49+0$ 6A6C$ (566 A@?.=D7=/ $;A8? *"46 $# ' 54 #- $.$ *$/ #-.$ *$/ #- '.A66>/ #- &$E

7 Yttre Regler Materiel M-bus mätare ( Per Wernersson ) Följande mätare är testade mot PSR2000/i30: ABB F4 Värmemängdsmätare Kamstrup Multical - Värmemängdsmätare Armatec Pollustat E Värmemängdsmätare Siemens Ultraheat - Värmemängdsmätare Kamstrup 382 Elmätare Värden för värmemängdsmätare kan läsas enligt följande: Värde i mätare Punkt i PSR2000 Enhet i PSR2000 Kommentar ( 1,F.-/ Ackumulerad volym METx.VOLUME (l) - Effekt METx.POWER (W) - Flöde METx.FLOW (l/min) - Framlednings temp MBUSREAD(x,3) ( C) Ej Siemens Ultraheat Returtemp MBUSREAD(x,4) ( C) Ej Siemens Ultraheat Drifttid MBUSREAD(x,6) (h) - Operation time MBUSREAD(x,7) (h) Endast i ABB F4 Värden för elmätare kan läsas enligt följande: Drifttid larmtid Värde i mätaren Punkt i PSR2000 Enhet i PSR2000 Kommentar Ackumulerad energi METx.ENERGY kwh - Drifttid MBUSREAD(x,6) h Drifttid I timmar Aktuell effekt METx.POWER W Även som MBUSREAD(x,9) Toppeffekt MBUSREAD(x,15) W (&56/ - 7 Tariff2 MBUSREAD(x,31) kwh Energi tariff 2

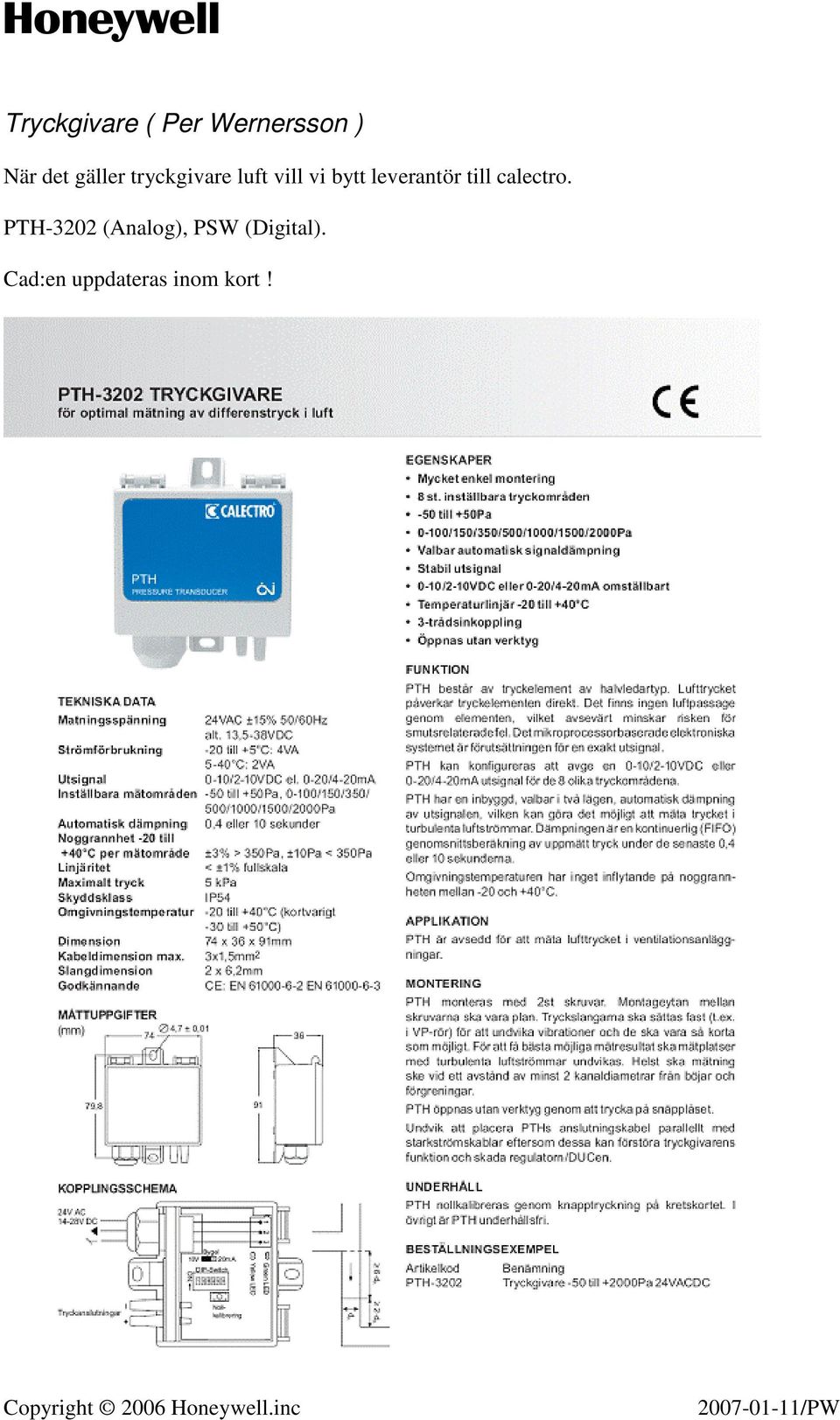

8 Tryckgivare ( Per Wernersson ) När det gäller tryckgivare luft vill vi bytt leverantör till calectro. PTH-3202 (Analog), PSW (Digital). Cad:en uppdateras inom kort!
