1 LISOL GUIDELINE

2 Lisol GUIDELINE Individuellt adresserade LED armaturer med funktion RGB LED armaturer i kombination med dubbelriktad kommunikation gör det möjligt att använda armaturerna i vägledningssyfte. Visar åt vilket håll man ska gå, visar vart man inte ska gå eller vid vilken plats man bör stanna. Användningsområdena är många. Utrymning Vid en utrymningssituation sätts armaturerna att rinna mot den eller de utgångar som är lämpligast att använda. Om olyckan är framme kan någon av utrymningsvägarna vara blockerad. Genom att tända upp linjer i grönt respektive rött runt dörrpartier visas vilka dörrar som kan användas. Att evakuera en rökfylld tunnel är svårt. Med vår armatur DS502 tillsammans med GUIDELINE systemet erbjuds både belysning av marken och markeringsljus som rinner mot närmast lämpliga utrymningsdörr.

3 I vissa större öppna lokaler som t.ex. bibliotek eller stormarknader är rinnande ljus infällt i golv ett starkt stöd för en säkrare utrymning. Särskilt vid rökutveckling i lokalen. Vägledning För att varna väntande passagerare om inkommande tåg börjar armaturer infällda i perrong att blinka när tåg närmar sig. Resenärer drar sig naturligt tillbaka till linjen som armaturerna bildar. Det är även en stor fördel för tågförarna som inte behöver köra in på en station med väntande passagerare längst fram vid perrongkanten. Dynamiska hastighetsgränser blir allt vanligare. Vid särskilt känsliga passager som t.ex. en bro, kan markeringsljus som rinner i rekommenderad hastighet och med rekommenderat avstånd vara en vägledning för bilister.

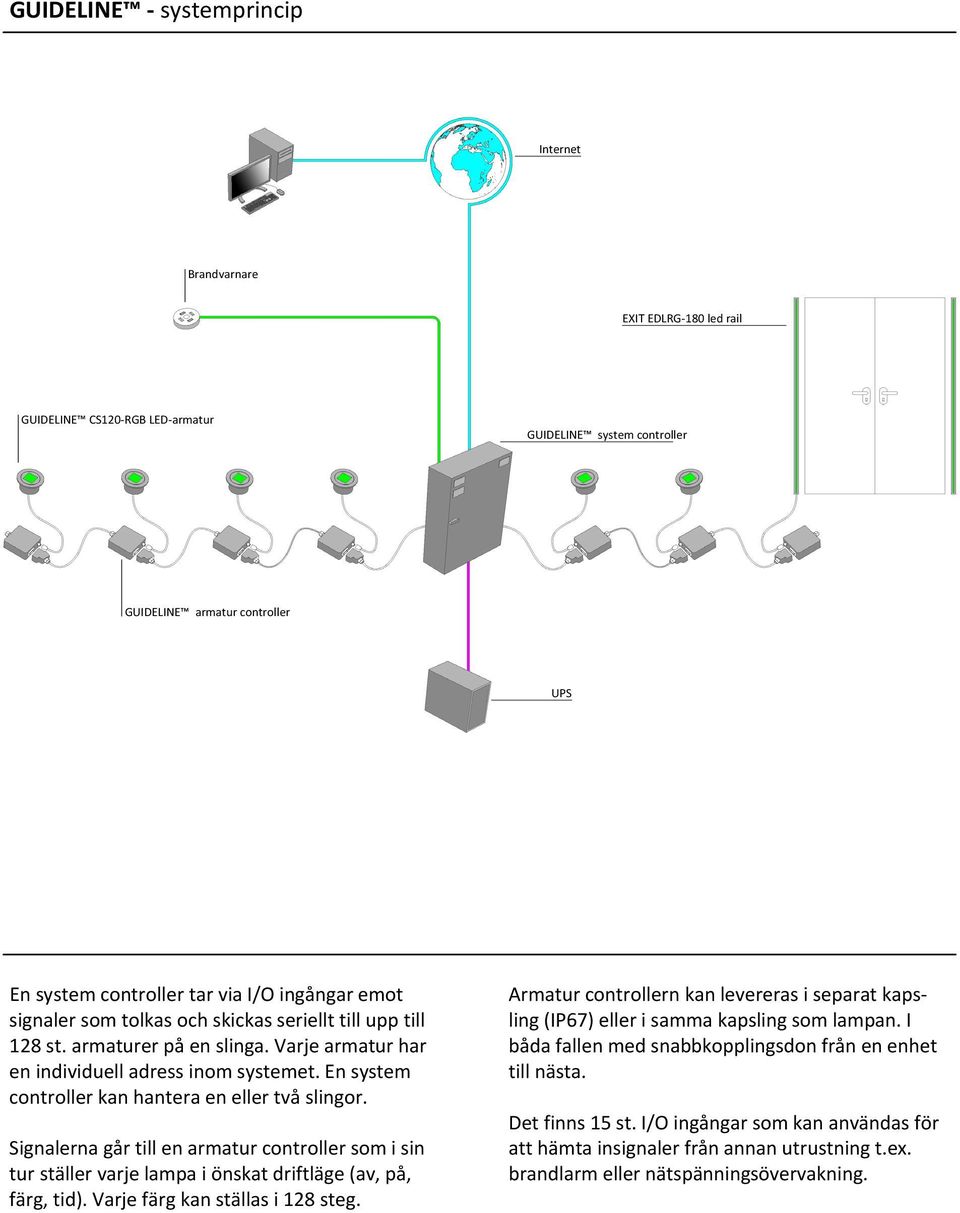

4 GUIDELINE systemprincip Internet Brandvarnare EXIT EDLRG 180 led rail GUIDELINE CS120 RGB LED armatur GUIDELINE system controller GUIDELINE armatur controller UPS En system controller tar via I/O ingångar emot signaler som tolkas och skickas seriellt till upp till 128 st. armaturer på en slinga. Varje armatur har en individuell adress inom systemet. En system controller kan hantera en eller två slingor. Signalerna går till en armatur controller som i sin tur ställer varje lampa i önskat driftläge (av, på, färg, tid). Varje färg kan ställas i 128 steg. Armatur controllern kan levereras i separat kapsling (IP67) eller i samma kapsling som lampan. I båda fallen med snabbkopplingsdon från en enhet till nästa. Det finns 15 st. I/O ingångar som kan användas för att hämta insignaler från annan utrustning t.ex. brandlarm eller nätspänningsövervakning.

5 Internetportal GUIDELINE systemet konfigureras via internet. Antingen genom existerande nätverk eller via ett GSM modem. För full flexibilitet och säkerhet så rekommenderar vi att GUIDELINE systemet ansluts till vår internetportal. Genom portalen kan användaren övervaka sitt GUIDELINE system. Här görs all konfigurering av systemet, t.ex. tändsekvenser, fart, färg. Var larm ska skickas vid fel och med vilket medium (t.ex. e post och SMS). Här finns också avancerad statistik, samt dokumentation som rör systemet.

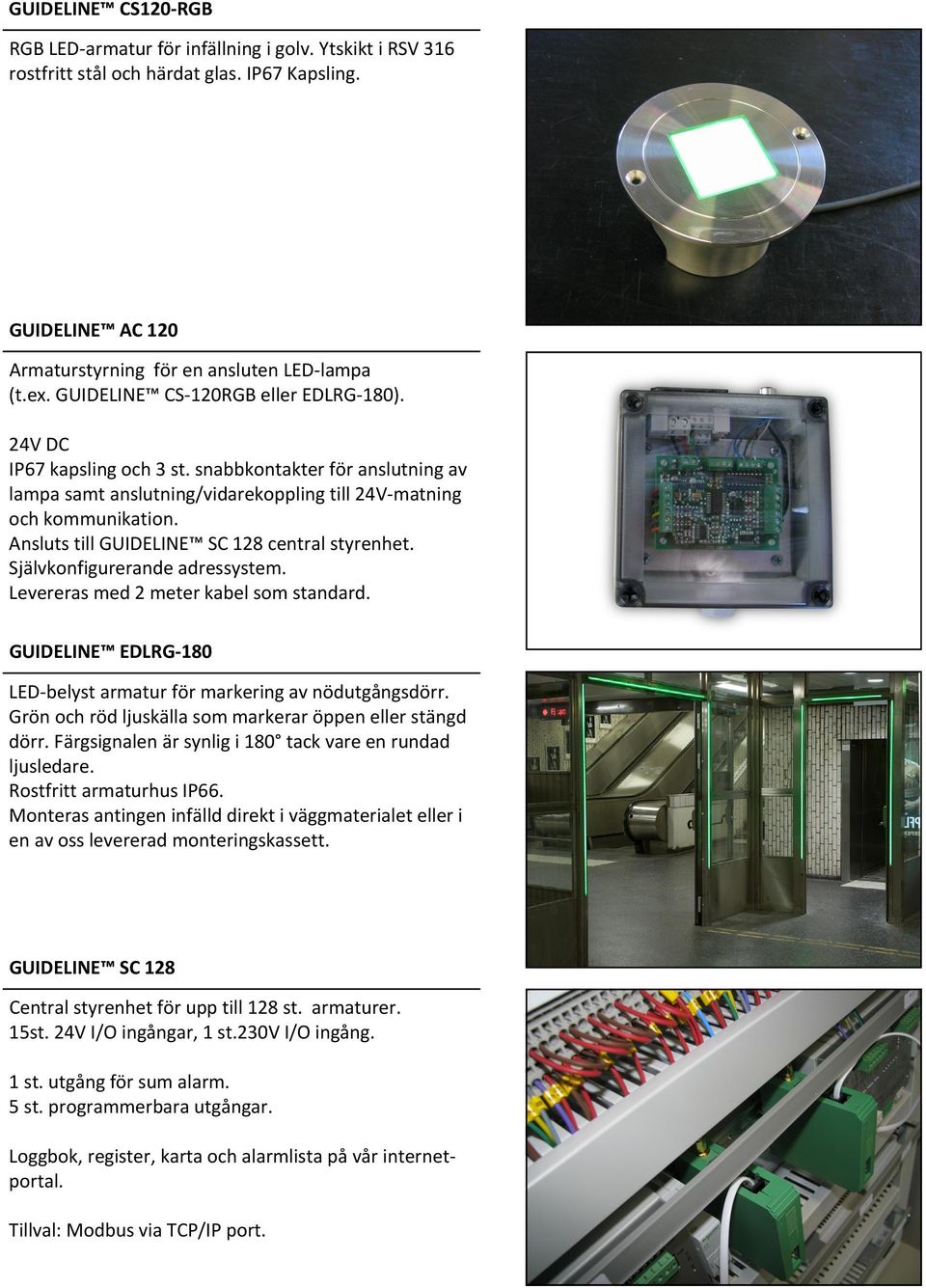

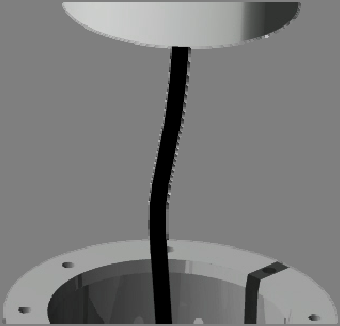

6 GUIDELINE CS120 RGB RGB LED armatur för infällning i golv. Ytskikt i RSV 316 rostfritt stål och härdat glas. IP67 Kapsling. GUIDELINE AC 120 Armaturstyrning för en ansluten LED lampa (t.ex. GUIDELINE CS 120RGB eller EDLRG 180). 24V DC IP67 kapsling och 3 st. snabbkontakter för anslutning av lampa samt anslutning/vidarekoppling till 24V matning och kommunikation. Ansluts till GUIDELINE SC 128 central styrenhet. Självkonfigurerande adressystem. Levereras med 2 meter kabel som standard. GUIDELINE EDLRG 180 LED belyst armatur för markering av nödutgångsdörr. Grön och röd ljuskälla som markerar öppen eller stängd dörr. Färgsignalen är synlig i 180 tack vare en rundad ljusledare. Rostfritt armaturhus IP66. Monteras antingen infälld direkt i väggmaterialet eller i en av oss levererad monteringskassett. GUIDELINE SC 128 Central styrenhet för upp till 128 st. armaturer. 15st. 24V I/O ingångar, 1 st.230v I/O ingång. 1 st. utgång för sum alarm. 5 st. programmerbara utgångar. Loggbok, register, karta och alarmlista på vår internetportal. Tillval: Modbus via TCP/IP port.

7 Exempel på konfigurationer Rinnande pilar SC 128 CS120 RGB AC 120 Pyramid som tänds från bas mot toppen SC 128 CS120 RGB AC 120 Rinnande linje AC 120 SC 128 CS120 RGB Markering av dörrar vid utrymning AC 120 SC 128 ÖPPEN STÄNGD EDLRG 180 EDLRG 180

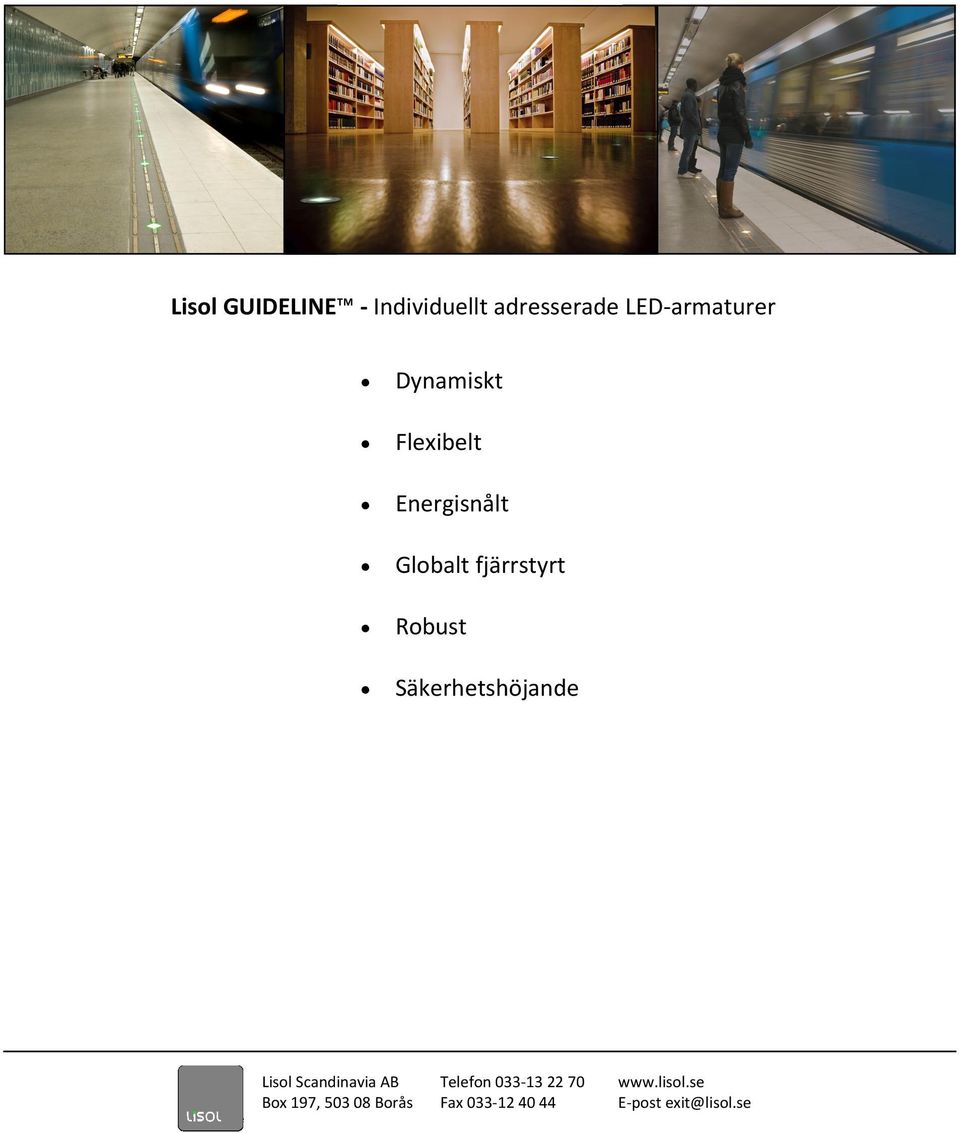

8 Lisol GUIDELINE Individuellt adresserade LED armaturer Dynamiskt Flexibelt Energisnålt Globalt fjärrstyrt Robust Säkerhetshöjande Lisol Scandinavia AB Telefon Box 197, Borås Fax E post exit@lisol.se
