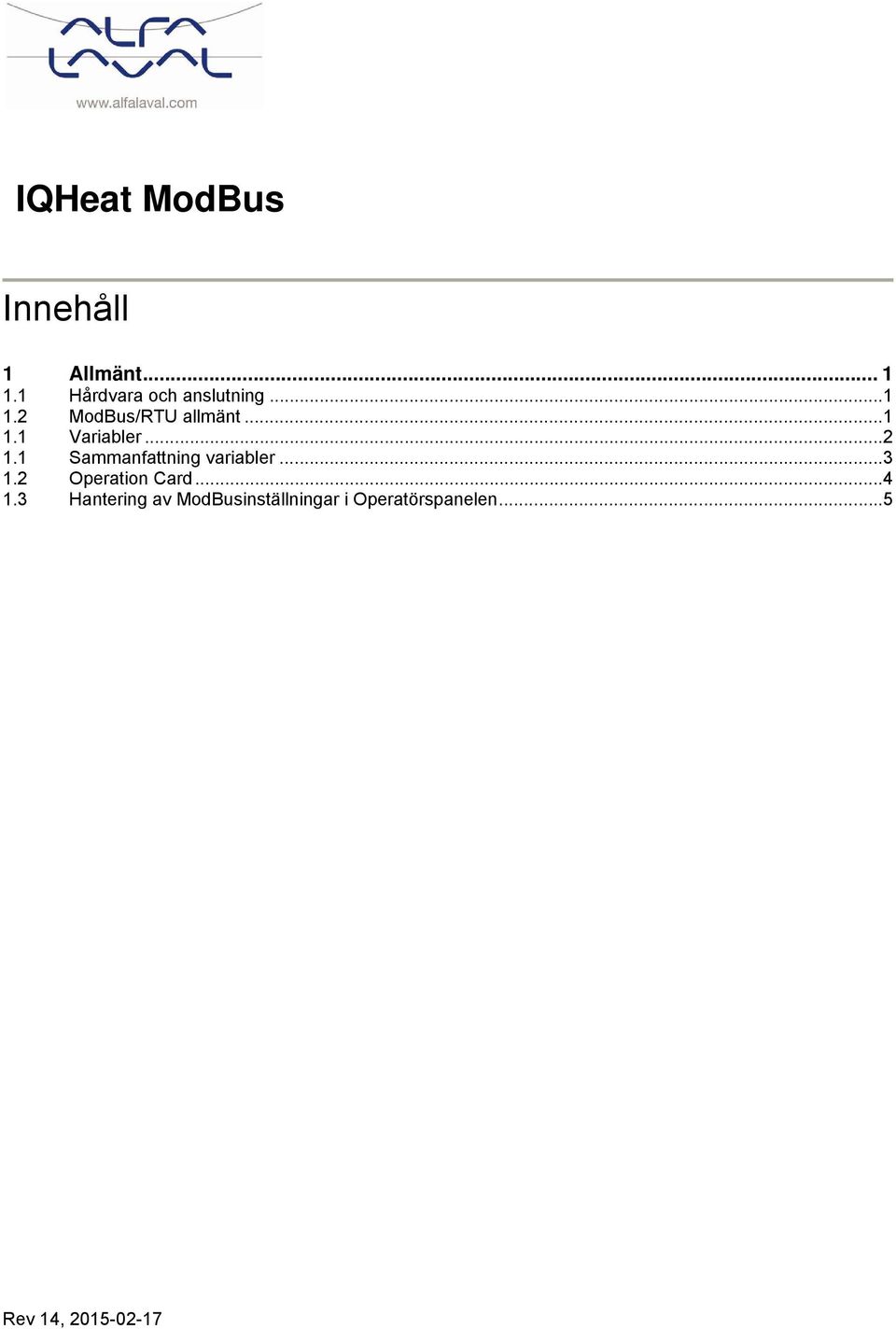

1 Innehåll 1 Allmänt Hårdvara och anslutning ModBus/RTU allmänt Variabler Sammanfattning variabler Operation Card Hantering av ModBusinställningar i Operatörspanelen... 5 Rev 14,

2

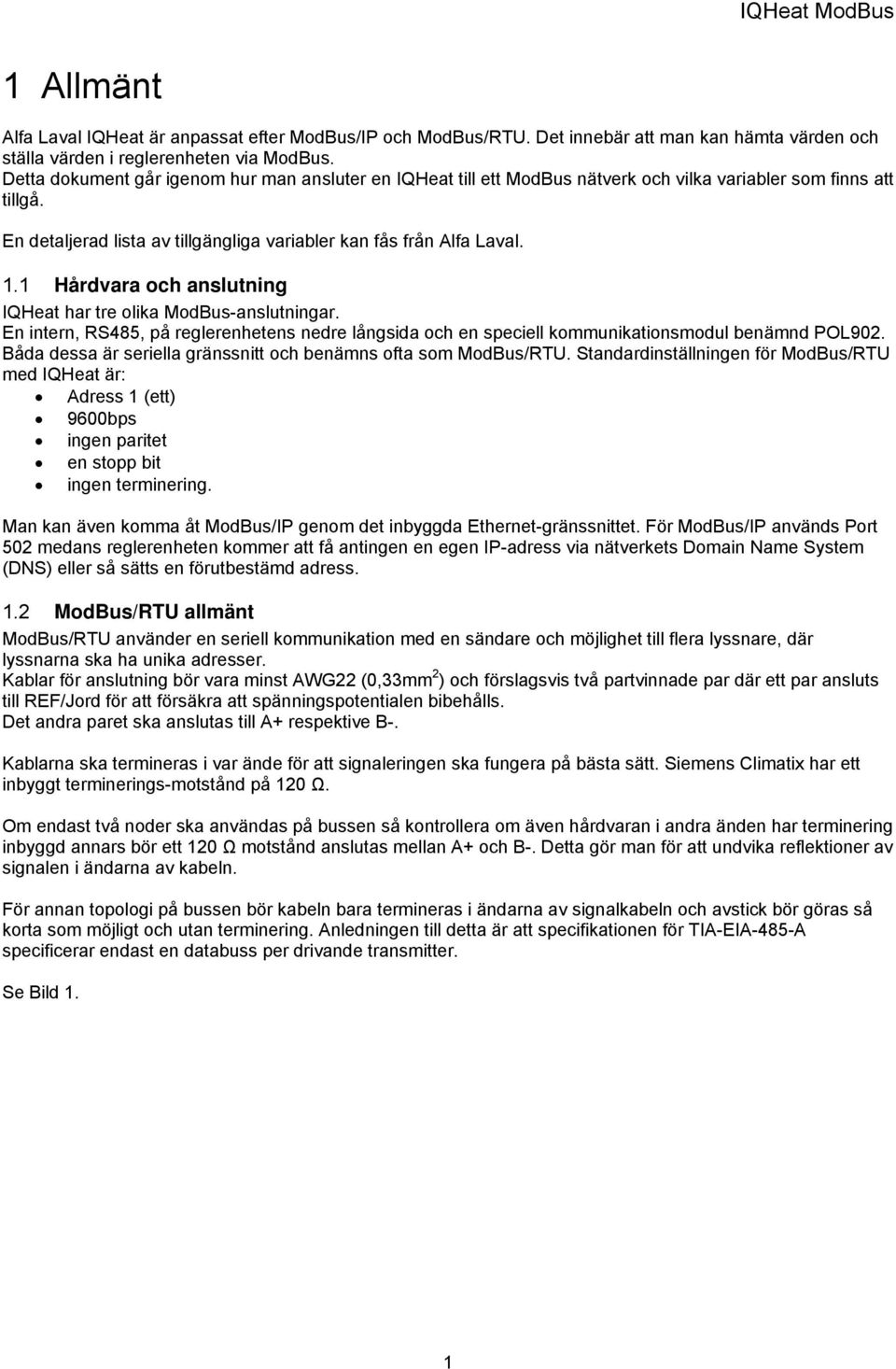

3 1 Allmänt Alfa Laval IQHeat är anpassat efter ModBus/IP och ModBus/RTU. Det innebär att man kan hämta värden och ställa värden i reglerenheten via ModBus. Detta dokument går igenom hur man ansluter en IQHeat till ett ModBus nätverk och vilka variabler som finns att tillgå. En detaljerad lista av tillgängliga variabler kan fås från Alfa Laval. 1.1 Hårdvara och anslutning IQHeat har tre olika ModBus-anslutningar. En intern, RS485, på reglerenhetens nedre långsida och en speciell kommunikationsmodul benämnd POL902. Båda dessa är seriella gränssnitt och benämns ofta som ModBus/RTU. Standardinställningen för ModBus/RTU med IQHeat är: Adress 1 (ett) 9600bps ingen paritet en stopp bit ingen terminering. Man kan även komma åt ModBus/IP genom det inbyggda Ethernet-gränssnittet. För ModBus/IP används Port 502 medans reglerenheten kommer att få antingen en egen IP-adress via nätverkets Domain Name System (DNS) eller så sätts en förutbestämd adress. 1.2 ModBus/RTU allmänt ModBus/RTU använder en seriell kommunikation med en sändare och möjlighet till flera lyssnare, där lyssnarna ska ha unika adresser. Kablar för anslutning bör vara minst AWG22 (0,33mm 2 ) och förslagsvis två partvinnade par där ett par ansluts till REF/Jord för att försäkra att spänningspotentialen bibehålls. Det andra paret ska anslutas till A+ respektive B-. Kablarna ska termineras i var ände för att signaleringen ska fungera på bästa sätt. Siemens Climatix har ett inbyggt terminerings-motstånd på 120 Ω. Om endast två noder ska användas på bussen så kontrollera om även hårdvaran i andra änden har terminering inbyggd annars bör ett 120 Ω motstånd anslutas mellan A+ och B-. Detta gör man för att undvika reflektioner av signalen i ändarna av kabeln. För annan topologi på bussen bör kabeln bara termineras i ändarna av signalkabeln och avstick bör göras så korta som möjligt och utan terminering. Anledningen till detta är att specifikationen för TIA-EIA-485-A specificerar endast en databuss per drivande transmitter. Se Bild 1. 1

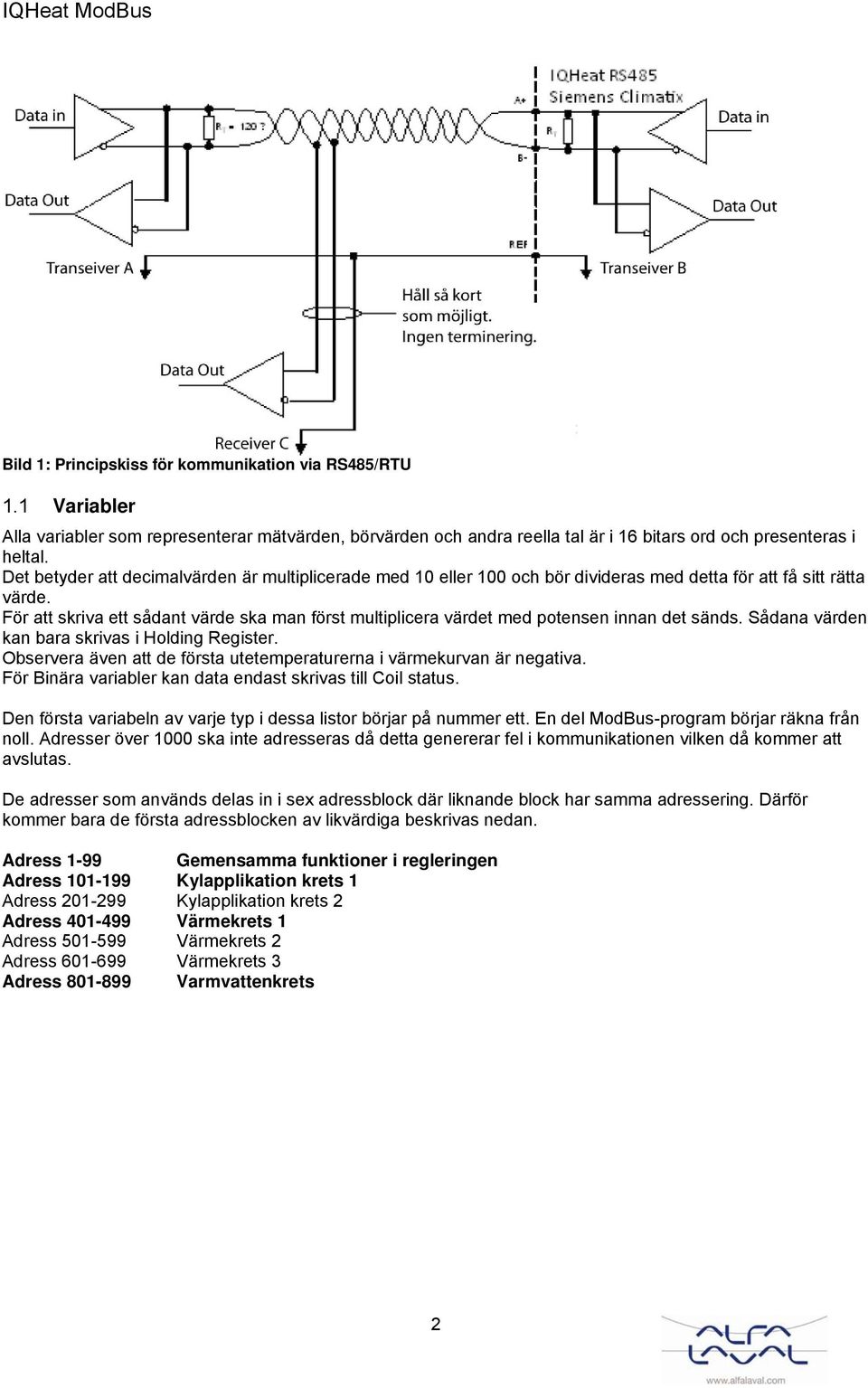

4 Bild 1: Principskiss för kommunikation via RS485/RTU 1.1 Variabler Alla variabler som representerar mätvärden, börvärden och andra reella tal är i 16 bitars ord och presenteras i heltal. Det betyder att decimalvärden är multiplicerade med 10 eller 100 och bör divideras med detta för att få sitt rätta värde. För att skriva ett sådant värde ska man först multiplicera värdet med potensen innan det sänds. Sådana värden kan bara skrivas i Holding Register. Observera även att de första utetemperaturerna i värmekurvan är negativa. För Binära variabler kan data endast skrivas till Coil status. Den första variabeln av varje typ i dessa listor börjar på nummer ett. En del ModBus-program börjar räkna från noll. Adresser över 1000 ska inte adresseras då detta genererar fel i kommunikationen vilken då kommer att avslutas. De adresser som används delas in i sex adressblock där liknande block har samma adressering. Därför kommer bara de första adressblocken av likvärdiga beskrivas nedan. Adress 1-99 Gemensamma funktioner i regleringen Adress Kylapplikation krets 1 Adress Kylapplikation krets 2 Adress Värmekrets 1 Adress Värmekrets 2 Adress Värmekrets 3 Adress Varmvattenkrets 2

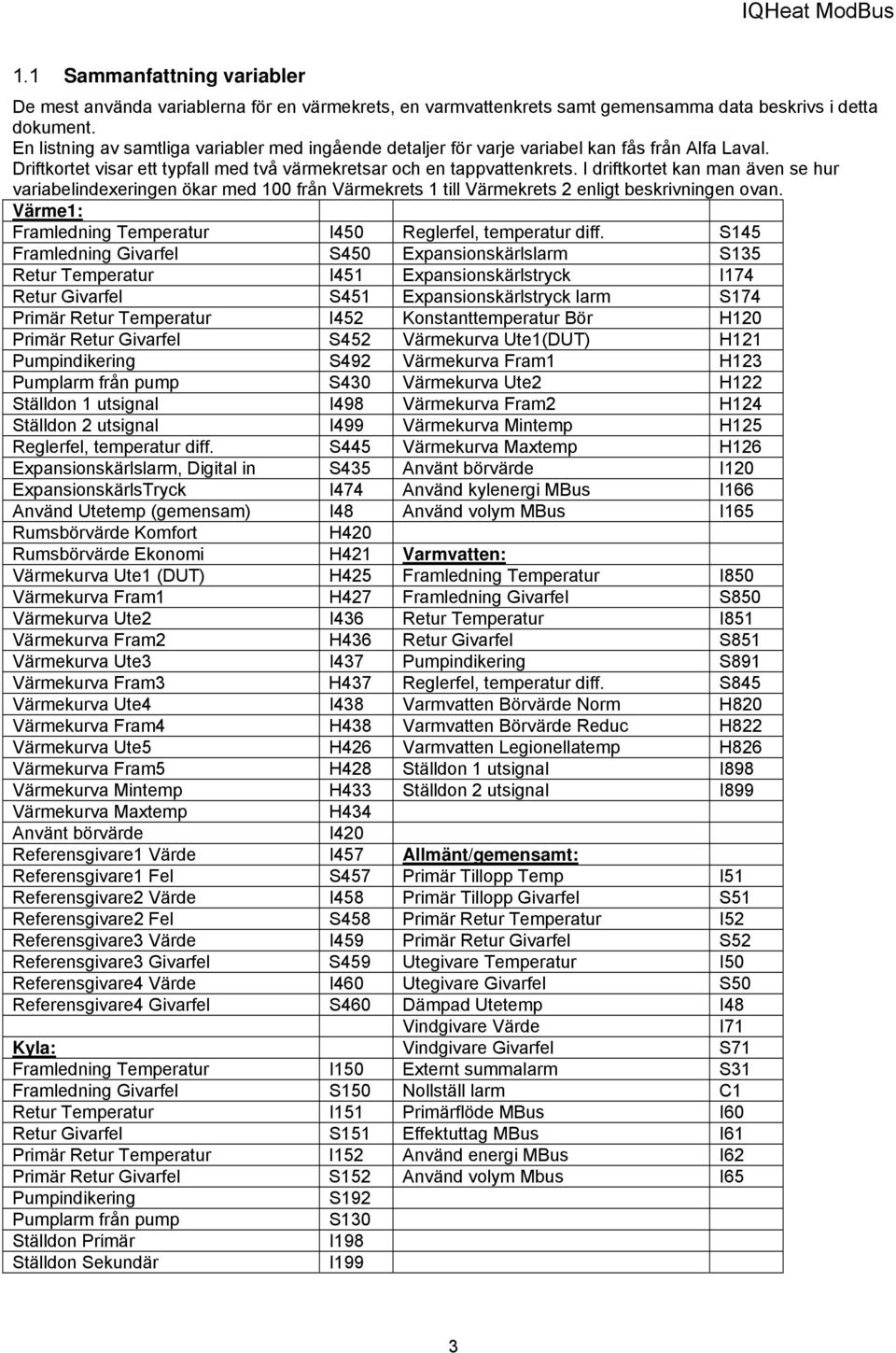

5 1.1 Sammanfattning variabler De mest använda variablerna för en värmekrets, en varmvattenkrets samt gemensamma data beskrivs i detta dokument. En listning av samtliga variabler med ingående detaljer för varje variabel kan fås från Alfa Laval. Driftkortet visar ett typfall med två värmekretsar och en tappvattenkrets. I driftkortet kan man även se hur variabelindexeringen ökar med 100 från Värmekrets 1 till Värmekrets 2 enligt beskrivningen ovan. Värme1: Framledning Temperatur I450 Reglerfel, temperatur diff. S145 Framledning Givarfel S450 Expansionskärlslarm S135 Retur Temperatur I451 Expansionskärlstryck I174 Retur Givarfel S451 Expansionskärlstryck larm S174 Primär Retur Temperatur I452 Konstanttemperatur Bör H120 Primär Retur Givarfel S452 Värmekurva Ute1(DUT) H121 Pumpindikering S492 Värmekurva Fram1 H123 Pumplarm från pump S430 Värmekurva Ute2 H122 Ställdon 1 utsignal I498 Värmekurva Fram2 H124 Ställdon 2 utsignal I499 Värmekurva Mintemp H125 Reglerfel, temperatur diff. S445 Värmekurva Maxtemp H126 Expansionskärlslarm, Digital in S435 Använt börvärde I120 ExpansionskärlsTryck I474 Använd kylenergi MBus I166 Använd Utetemp (gemensam) I48 Använd volym MBus I165 Rumsbörvärde Komfort H420 Rumsbörvärde Ekonomi H421 Varmvatten: Värmekurva Ute1 (DUT) H425 Framledning Temperatur I850 Värmekurva Fram1 H427 Framledning Givarfel S850 Värmekurva Ute2 I436 Retur Temperatur I851 Värmekurva Fram2 H436 Retur Givarfel S851 Värmekurva Ute3 I437 Pumpindikering S891 Värmekurva Fram3 H437 Reglerfel, temperatur diff. S845 Värmekurva Ute4 I438 Varmvatten Börvärde Norm H820 Värmekurva Fram4 H438 Varmvatten Börvärde Reduc H822 Värmekurva Ute5 H426 Varmvatten Legionellatemp H826 Värmekurva Fram5 H428 Ställdon 1 utsignal I898 Värmekurva Mintemp H433 Ställdon 2 utsignal I899 Värmekurva Maxtemp H434 Använt börvärde I420 Referensgivare1 Värde I457 Allmänt/gemensamt: Referensgivare1 Fel S457 Primär Tillopp Temp I51 Referensgivare2 Värde I458 Primär Tillopp Givarfel S51 Referensgivare2 Fel S458 Primär Retur Temperatur I52 Referensgivare3 Värde I459 Primär Retur Givarfel S52 Referensgivare3 Givarfel S459 Utegivare Temperatur I50 Referensgivare4 Värde I460 Utegivare Givarfel S50 Referensgivare4 Givarfel S460 Dämpad Utetemp I48 Vindgivare Värde I71 Kyla: Vindgivare Givarfel S71 Framledning Temperatur I150 Externt summalarm S31 Framledning Givarfel S150 Nollställ larm C1 Retur Temperatur I151 Primärflöde MBus I60 Retur Givarfel S151 Effektuttag MBus I61 Primär Retur Temperatur I152 Använd energi MBus I62 Primär Retur Givarfel S152 Använd volym Mbus I65 Pumpindikering S192 Pumplarm från pump S130 Ställdon Primär I198 Ställdon Sekundär I199 3

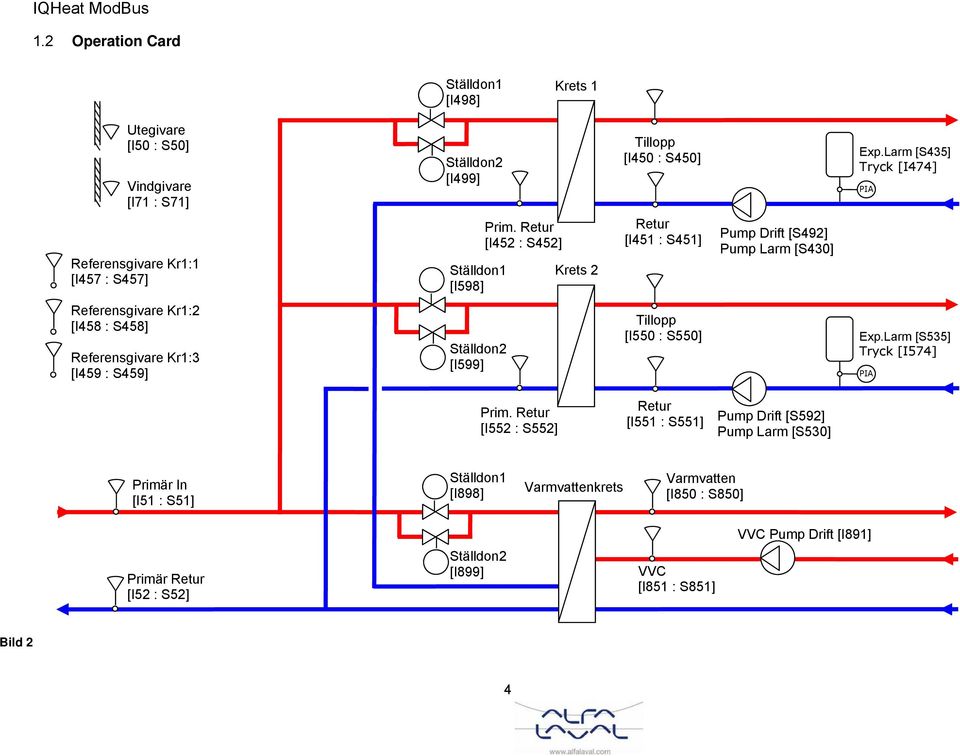

6 1.2 Operation Card Ställdon1 [I498] Krets 1 Utegivare [I50 : S50] Vindgivare [I71 : S71] Ställdon2 [I499] Tillopp [I450 : S450] Exp.Larm [S435] Tryck [I474] PIA Referensgivare Kr1:1 [I457 : S457] Ställdon1 [I598] Prim. Retur [I452 : S452] Krets 2 Retur [I451 : S451] Pump Drift [S492] Pump Larm [S430] Referensgivare Kr1:2 [I458 : S458] Referensgivare Kr1:3 [I459 : S459] Ställdon2 [I599] Tillopp [I550 : S550] Exp.Larm [S535] Tryck [I574] PIA Prim. Retur [I552 : S552] Retur [I551 : S551] Pump Drift [S592] Pump Larm [S530] Primär In [I51 : S51] Ställdon1 [I898] Varmvattenkrets Varmvatten [I850 : S850] VVC Pump Drift [I891] Primär Retur [I52 : S52] Ställdon2 [I899] VVC [I851 : S851] Bild 2 4

7 1.3 Hantering av ModBus inställningar i Operatörspanelen I operatörspanelen kan följande inställningar göras: Baud rate Paritet stopbitar adress vilken typ av anslutning som används. För att ändra dessa inställningar kräver inloggning på minst Service nivå, nivå 4, Eventuella felkoder avläsas på status raden. All informationen om ett fel får inte plats i operatörspanelens display så den listas endast som Statuskod. Om det uppstår fel i kommunikationen kontakta Alfa Laval för support. 5
