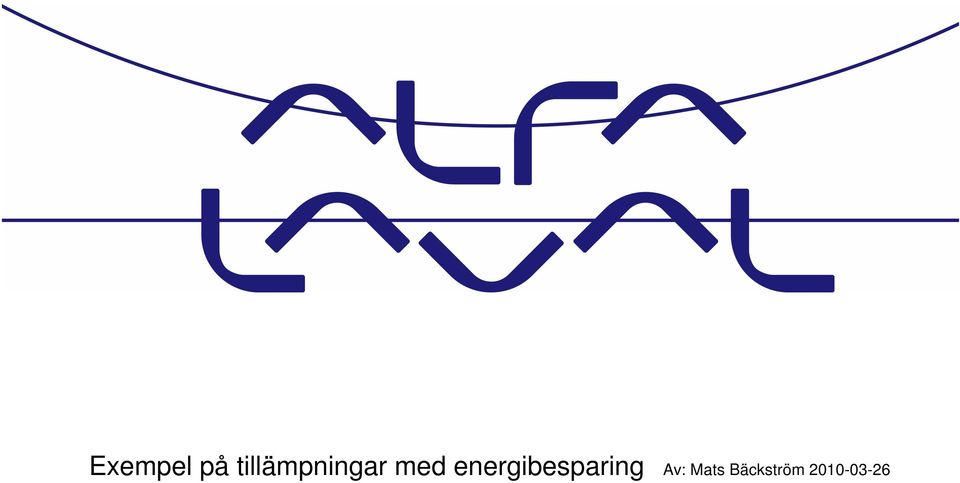

Exempel på tillämpningar med energibesparing Av: Mats Bäckström

Transkript

1 Exempel på tillämpningar med energibesparing Av: Mats Bäckström

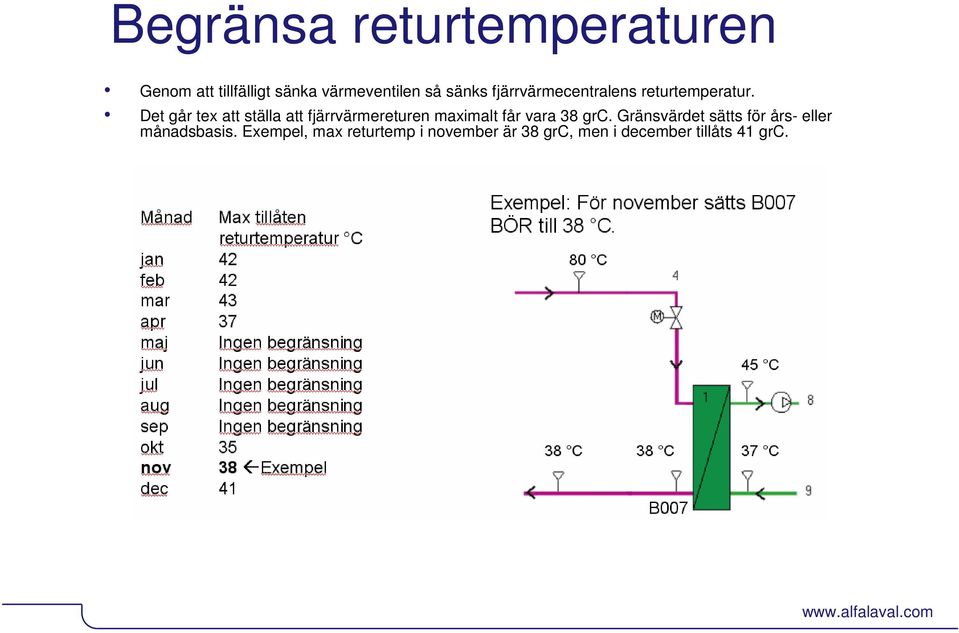

2 Begränsa returtemperaturen Genom att tillfälligt sänka värmeventilen så sänks fjärrvärmecentralens returtemperatur. Det går tex att ställa att fjärrvärmereturen maximalt får vara 38 grc. Gränsvärdet sätts för års- eller månadsbasis. Exempel, max returtemp i november är 38 grc, men i december tillåts 41 grc. Alfa Laval Slide 2

3 Sänk värmen automatiskt om det blir för varmt inomhus Genom att montera 2 st rumsgivare parallellsänks värmetillförsel automatiskt när det blir tex 23 grc inomhus. Den undre pilen (röd linje) visar hur det börja bli 23 grc inomhus pga av solinstrålning eller att det är mycket folk i huset. Den övre pilen visar hur värmeventilen automatiskt sänks (svart linje). Framledningen (grön linje) går ner från 45 till 40 grc under många timmar. I Moderna fastigheter sätts en referensgivare i husets frånluftsventilation. Detta ger en bra signal över fastighetens medeltemperatur. Alfa Laval Slide 3

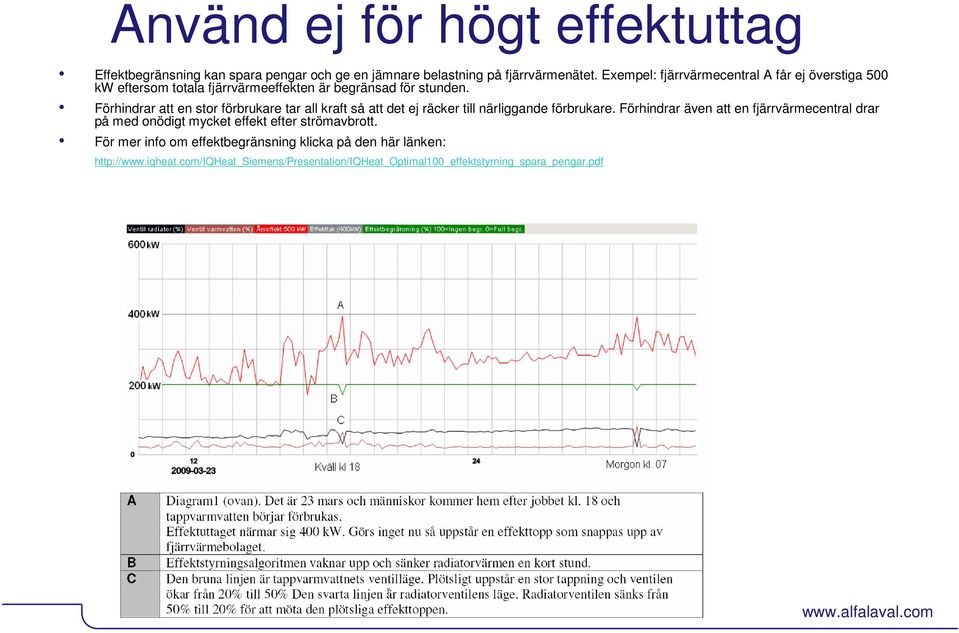

4 Använd ej för högt effektuttag Effektbegränsning kan spara pengar och ge en jämnare belastning på fjärrvärmenätet. Exempel: fjärrvärmecentral A får ej överstiga 500 kw eftersom totala fjärrvärmeeffekten är begränsad för stunden. Förhindrar att en stor förbrukare tar all kraft så att det ej räcker till närliggande förbrukare. Förhindrar även att en fjärrvärmecentral drar på med onödigt mycket effekt efter strömavbrott. För mer info om effektbegränsning klicka på den här länken: Alfa Laval Slide 4

5 Sänk pumpflödet Vid för högt pumpflöde så hinner inte husets radiatorer avge värmen på ett effektivt vis. Överskottsvärmen skickas tillbaka till fjärrvärmecentralen istället. Många pumpar ger onödigt högt flöde. En 0-10v utgång möjliggör fjärrstyrning av pumpen. På så vis går det att hitta optimalt pumpflöde. Den röda pilen visar dålig avkylning på sekundärsidan pga för högt pumpflöde. Avkylningen är 4,6 grc (34,8 30,2=4,6). Genom att sänka pumpflödet så ökar avkylningen vilket i sin tur leder till lägre returtemperatur. Alfa Laval Slide 5

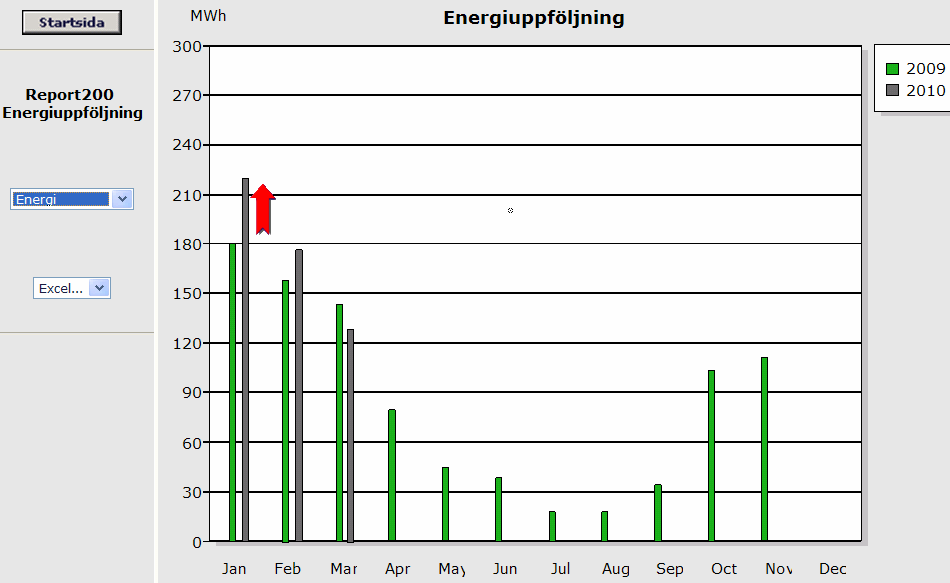

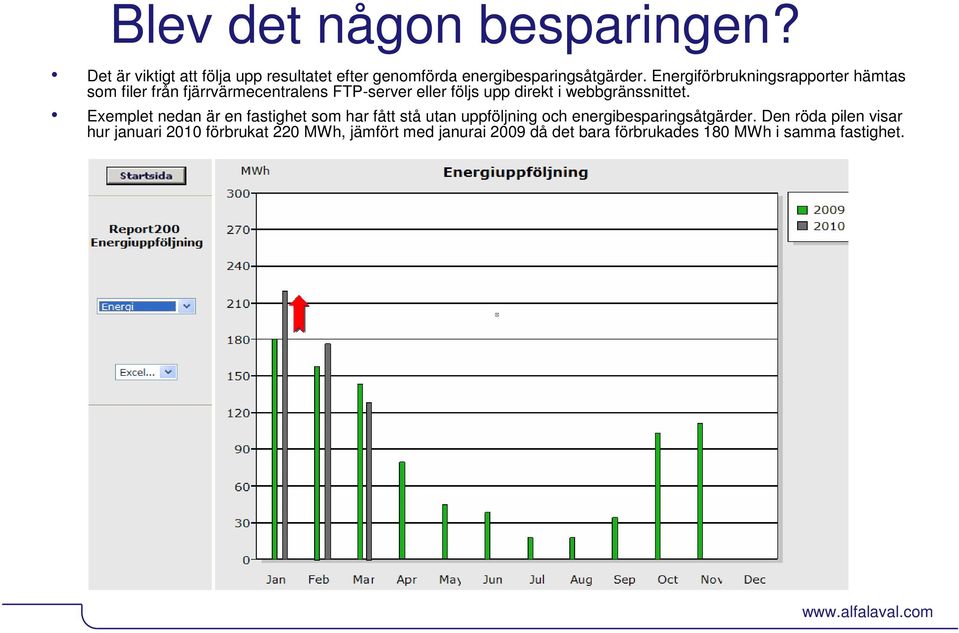

6 Blev det någon besparingen? Det är viktigt att följa upp resultatet efter genomförda energibesparingsåtgärder. Energiförbrukningsrapporter hämtas som filer från fjärrvärmecentralens FTP-server eller följs upp direkt i webbgränssnittet. Exemplet nedan är en fastighet som har fått stå utan uppföljning och energibesparingsåtgärder. Den röda pilen visar hur januari 2010 förbrukat 220 MWh, jämfört med janurai 2009 då det bara förbrukades 180 MWh i samma fastighet. Alfa Laval Slide 6

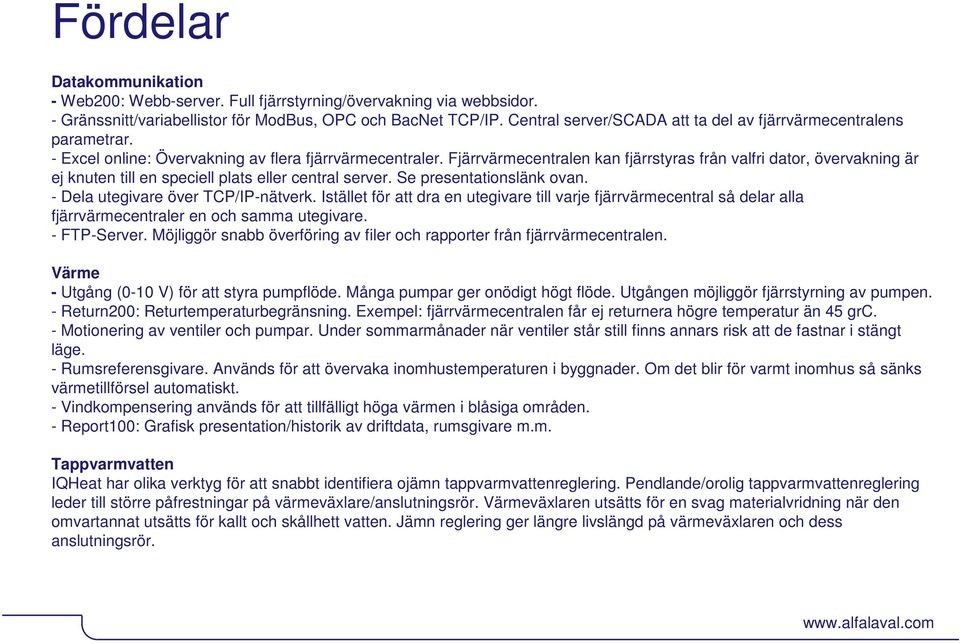

7 Fördelar Datakommunikation - Web200: Webb-server. Full fjärrstyrning/övervakning via webbsidor. - Gränssnitt/variabellistor för ModBus, OPC och BacNet TCP/IP. Central server/scada att ta del av fjärrvärmecentralens parametrar. - Excel online: Övervakning av flera fjärrvärmecentraler. Fjärrvärmecentralen kan fjärrstyras från valfri dator, övervakning är ej knuten till en speciell plats eller central server. Se presentationslänk ovan. - Dela utegivare över TCP/IP-nätverk. Istället för att dra en utegivare till varje fjärrvärmecentral så delar alla fjärrvärmecentraler en och samma utegivare. - FTP-Server. Möjliggör snabb överföring av filer och rapporter från fjärrvärmecentralen. Värme - Utgång (0-10 V) för att styra pumpflöde. Många pumpar ger onödigt högt flöde. Utgången möjliggör fjärrstyrning av pumpen. - Return200: Returtemperaturbegränsning. Exempel: fjärrvärmecentralen får ej returnera högre temperatur än 45 grc. - Motionering av ventiler och pumpar. Under sommarmånader när ventiler står still finns annars risk att de fastnar i stängt läge. - Rumsreferensgivare. Används för att övervaka inomhustemperaturen i byggnader. Om det blir för varmt inomhus så sänks värmetillförsel automatiskt. - Vindkompensering används för att tillfälligt höga värmen i blåsiga områden. - Report100: Grafisk presentation/historik av driftdata, rumsgivare m.m. Tappvarmvatten IQHeat har olika verktyg för att snabbt identifiera ojämn tappvarmvattenreglering. Pendlande/orolig tappvarmvattenreglering leder till större påfrestningar på värmeväxlare/anslutningsrör. Värmeväxlaren utsätts för en svag materialvridning när den omvartannat utsätts för kallt och skållhett vatten. Jämn reglering ger längre livslängd på värmeväxlaren och dess anslutningsrör. Alfa Laval Slide 7

8 Fördelar Larm och avvikelsehantering - Ingång för lågt/högt tryck i tryckkärl/expansionskärl. Ingång för pumpfel. - Epost-larm. Vid driftfel skickas larm till valfria epostadresser. - Skicka SMS-larm till mobiltelefon via TCP/IP-nätverk. - Summalarmingång. Olika externa apparater kopplas i slinga till summalarmingången. På så vis erhålls larm via e-post/sms när det blir driftproblem på externa apparater (tex ventilation, hiss, motor m.m.) Energi och effekt - Energi/kallvattenmätning via pulser och M-Bus - Report200: Presentation/historik av energiförbrukning. Visar snabbt om det är någon fastighet/fjärrvärmecentral som använder onormalt mycket energi. - Optimal100: Effektbegränsning. Exempel: fjärrvärmecentral A får ej överstiga 500 kw eftersom totala fjärrvärmeeffekten är begränsad för stunden. Förhindrar att en stor förbrukare tar all kraft så att det ej räcker till närliggande förbrukare. Förhindrar även att en fjärrvärmecentral drar på med onödigt mycket effekt efter strömavbrott. Övrigt - Ett och samma elskåp kan användas för att styra 2 st närliggande fastigheter. Kostnaden för fjärrvärmeskåpet i fastighet B uteblir. Fastighet B styrs från fjärrvämeskåpet i fastighet A (via multikabel). - IQHeat kan lätt uppgraderas med en extra IO-modul för att styra 2 extra värmegrupper. Tex shunt eller golvvärme. - Kommando-script. Möjligt att med en knapptryckning skicka kommandon till många fjärrvärmecentraler. Exempel A: Parallellsänk värmen 6 grc för 20 st fjärrvärmecentraler. Exempel B: Låt ingen fjärrvärmecentral överstiga 40 grc på sekundär framledning. - Garanti i 2 år. Kostnadsfri support via telefon och epost (även efter garantitidens slut). Alfa Laval Slide 8
