8:550 DIGITAL REGULATOR R204. Digitala reglersystem. Övriga modeller

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "8:550 DIGITAL REGULATOR R204. Digitala reglersystem. Övriga modeller"

Transkript

1 8:550 DIITAL REULATOR FÖR VÄRERELERIN AV VATTENBURNA ELLER ELEKTRISKA VÄRESYSTE Beskrivning, regulator (v2.40*) Reglerar olika typer av värmesystem enligt ett programval vid uppstart Reglerar öka/minska- eller ställdon i vatten- eller luftburna system Puls- eller on/off-reglering av max 3 effektsteg i sekvens i vatten- eller luftburna system Reglerar termiska ställdon på vattenradiatorer eller golvvärmeslingor i 1-2 zoner Reglerar direktverkande elvärme i 1-2 zoner Styr cirkulationspump Styr t ex en varmvattenberedare, fläkt, grundvärmeslinga eller bilvärmaruttag efter ett separat veckoprogram med utetemperaturvillkor. Reglerar effektivt och energibesparande. ed tydlig display för visning av t ex temperaturer, börvärden, klocka etc. Knappar för enkel manövrering, t ex inställning av börvärde. PI-reglering Inbyggd klocka med kalenderfunktion. Klockan behåller tiden under spänningsavbrott. Inget batteri behövs Veckoprogram med tidsoptimering Datumprogram med 4 tidperioder Timerfunktion för överstyrning av driftläget Ingång för externt val av timer, driftläge eller effektbegränsning Inbyggd rumstemperaturgivare öjlighet att ansluta externa öjlighet att ansluta utomhusgivare, med självinställande styrkurvor för en jämnare inomhustemperaturer Automatisk avkänning av anslutna givare, kan reglera med 1, 2 eller 3 givare. Kan anslutas till odbus kommunikationsslinga *** CE-godkänd Standardfunktioner/-värden ** Artikelnummer Reglerfunktion... PI-reglering ätområde, till C ätområde, utegivare till C ätområde, vattentemp.givare. 0.0 till +127 C Börvärdesområde, rumstemp till 30.0 C Temperaturloggning... Intervalltid: minuter (med 84 värden i RA-minne) Utgångar, 24V... 24V AC/DC max 1A (24VA vid 24V, resistiv last) Utgångar,... Analog signal DC (max 10mA) Ventilmotionering... 3 minuters full öppning med valbart dygnsintervall atningsspänning... 24V AC/DC (±10%) Effektförbrukning... 1 VA Elektrisk anslutning... Skruvplint Rekommenderad kabeltyp... 0,5mm 2, flertrådig kabel Kapslingsgrad... IP30 Omgivningstemperatur... ax 60 C Dimensioner x 89 x 26 mm Produktens vikt inkl embalage.. 133g * Detta datablad gäller även produktversioner mellan v2.41 upp till v2.49 ** äller standardutförande av De flesta värden kan dock ändras från displayens menyer *** För mer information om odbus, se manual för värmeregulator Reglerprogram Det finns totalt 8 st inbyggda reglerprogram att välja mellan. För inkopplingsmöjligheter, se följande sidor. För mer ingående information om produkten, se manual för. anual finns att hämta på. Övriga modeller För tappvarmvattenreglering Amerikansk version 8:550-8: :

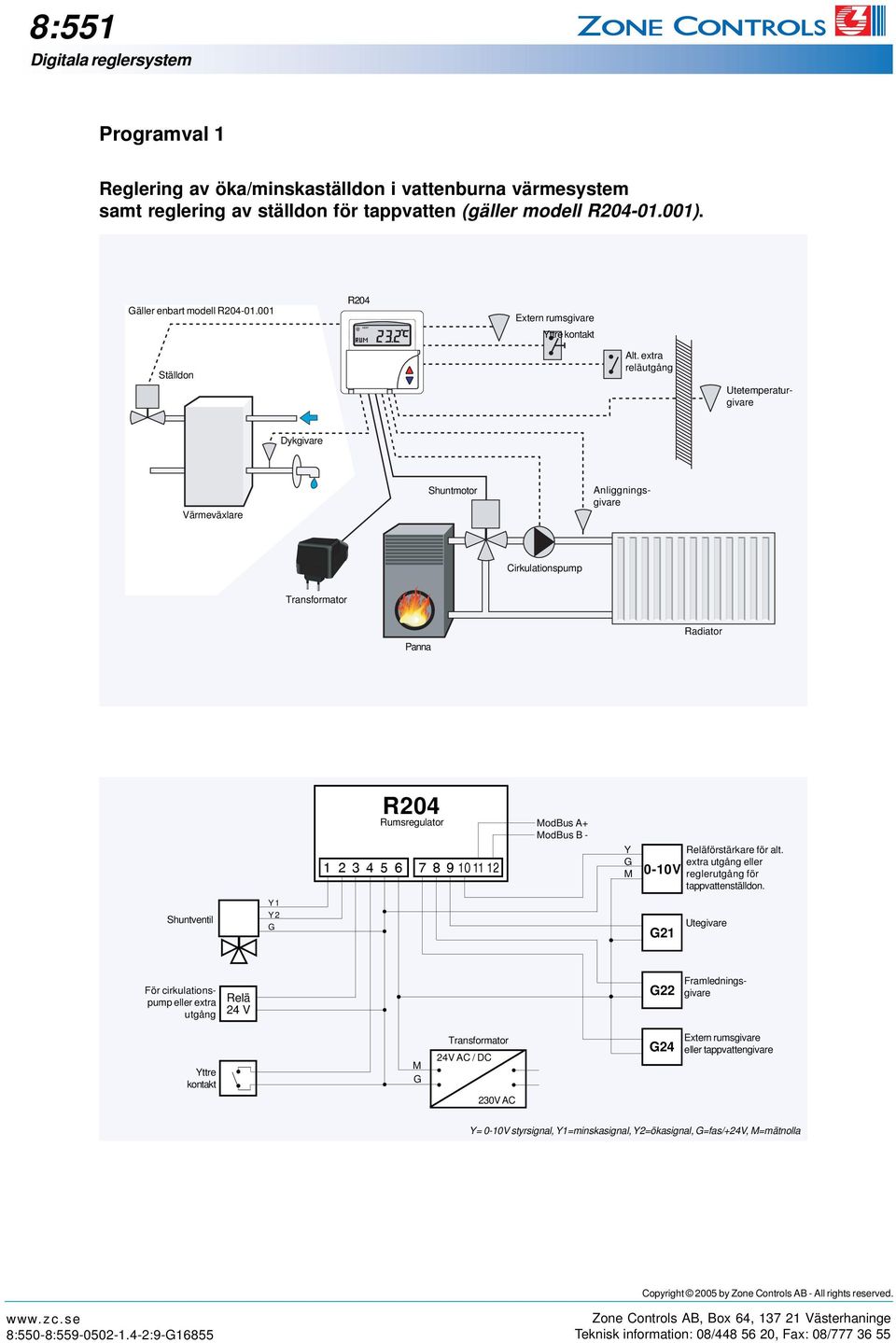

2 8:551 Programval 1 Reglering av öka/minskaställdon i vattenburna värmesystem samt reglering av ställdon för tappvatten (gäller modell ). äller enbart modell Anliggningsgivare Dykgivare Värmeväxlare Shuntmotor Panna odbus A+ odbus B - Y förstärkare för alt. extra utgång eller reglerutgång för tappvattenställdon. Shuntventil Y1 Y2 21 För cirkulationspump eller extra utgång 22 Framledningsgivare 24 eller tappvattengivare Y= styrsignal, Y1=minskasignal, Y2=ökasignal, =fas/+24v, =mätnolla 8:550-8: :

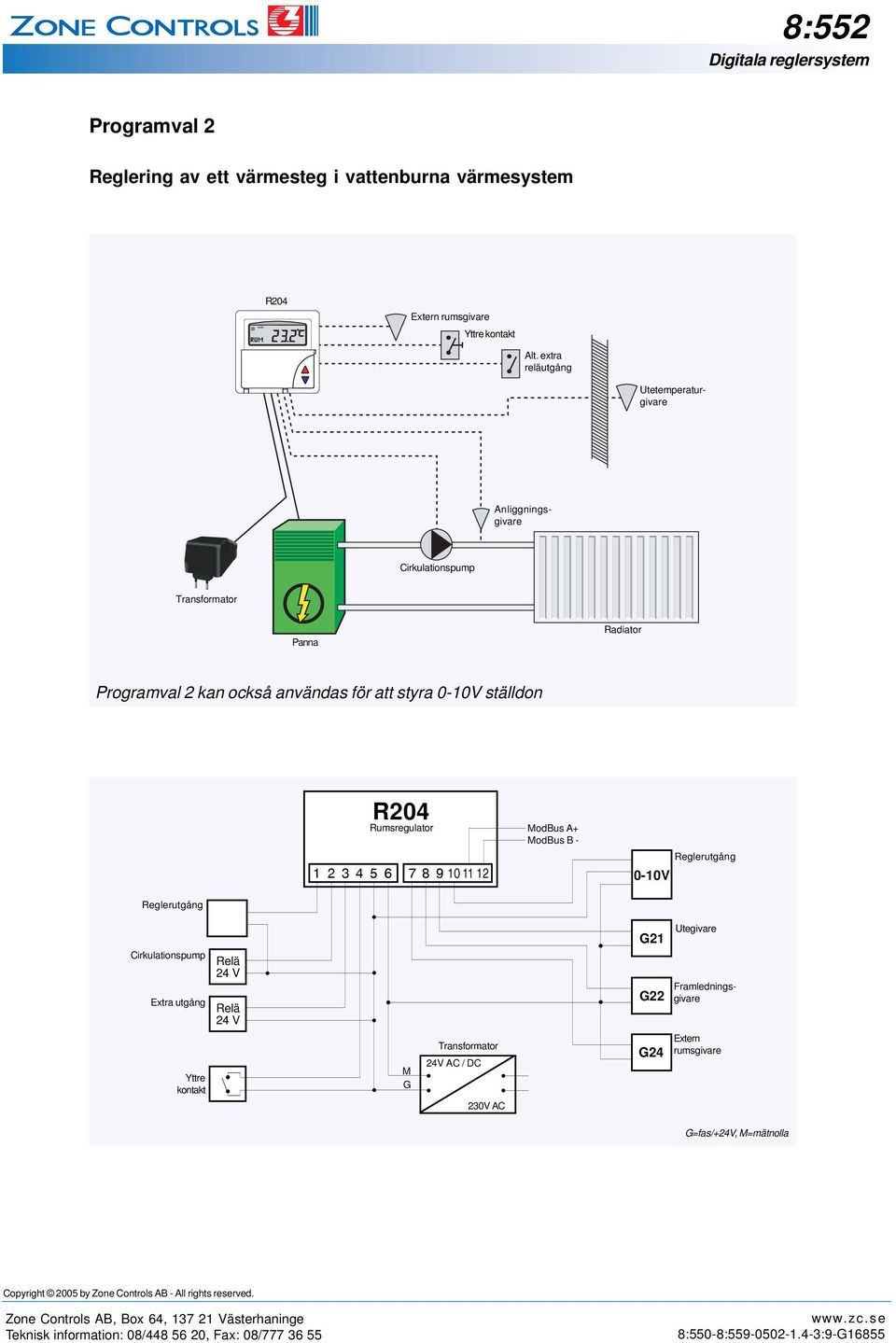

3 8:552 Programval 2 Reglering av ett värmesteg i vattenburna värmesystem Anliggningsgivare Panna Programval 2 kan också användas för att styra ställdon odbus A+ odbus B Framledningsgivare 24 =fas/+24v, =mätnolla 8:550-8: :

4 8:553 Programval 3 Reglering av två värmesteg i sekvens i vattenburna värmesystem Anliggningsgivare Panna odbus A+ odbus B - eller extra utgång eller extra utgång Anliggningsgivare, vattentemperatur 24 =fas/+24v, =mätnolla 8:550-8: :

5 8:554 Programval 4 Reglering av tre värmesteg i sekvens i vattenburna värmesystem Anliggningsgivare Panna odbus A+ odbus B - eller cirkulationspump eller extra utgång Anliggningsgivare, vattentemperatur 24 =fas/+24v, =mätnolla 8:550-8: :

6 8:555 Programval 5 Reglering av termoställdon på vattenradiatorer eller golvvärmeslingor i en zon. (endast för avläsning) odbus A+ odbus B - Termiska ställdon Termiska ställdon =fas/+24v, =mätnolla 8:550-8: :

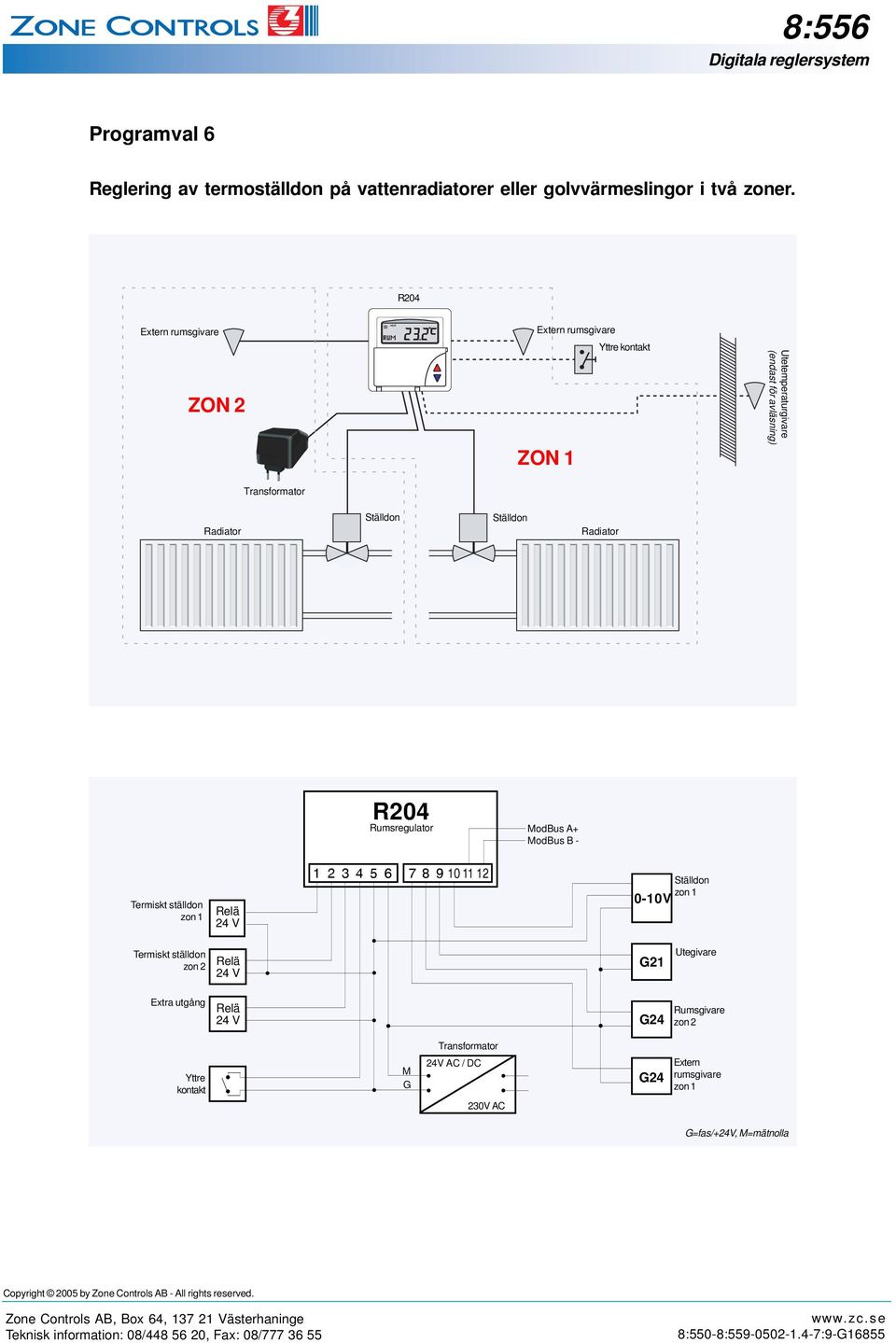

7 8:556 Programval 6 Reglering av termoställdon på vattenradiatorer eller golvvärmeslingor i två zoner. ZON 2 ZON 1 (endast för avläsning) odbus A+ odbus B - Termiskt ställdon Termiskt ställdon zon Rumsgivare zon 2 24 =fas/+24v, =mätnolla 8:550-8: :

8 8:557 Programval 7 Reglering av direktverkande elvärme i en zon Enhet med orer och transformator odbus A+ odbus B - Triac =fas/+24v, =mätnolla 8:550-8: :

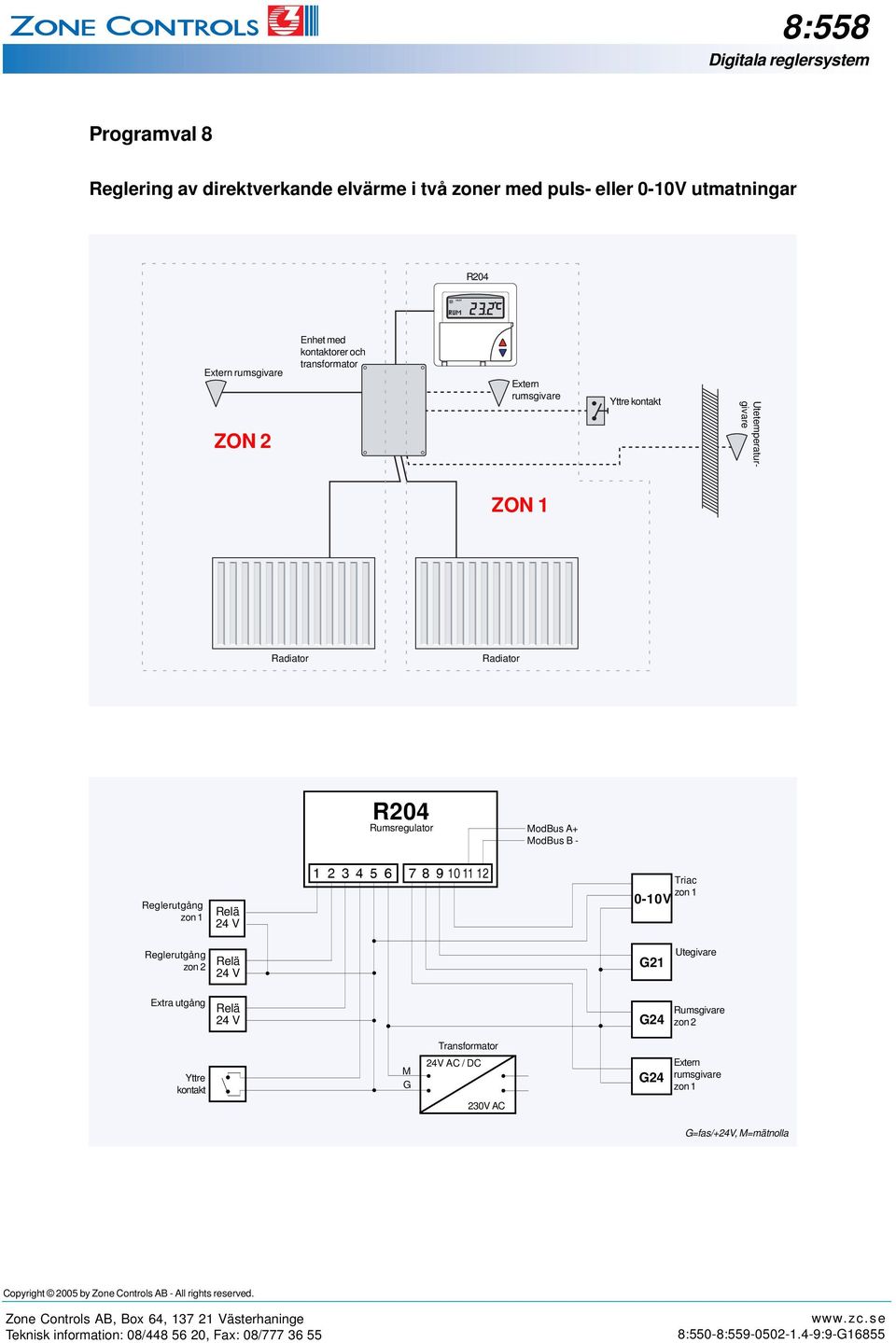

9 8:558 Programval 8 Reglering av direktverkande elvärme i två zoner med puls- eller utmatningar ZON 2 Enhet med orer och transformator ZON 1 odbus A+ odbus B - Triac zon Rumsgivare zon 2 24 =fas/+24v, =mätnolla 8:550-8: :
