Rumsregulator STRA-07

Transkript

1 Rumsregulator STRA-07 STRA-07 är en förprogrammerad rumsregulator avsedd att styra värme och kyla i efterbehandlingssystem. Den är förprogrammerad med kommunikation och passar för användning i lokaler där man eftersträvar hög komfort och låg energiförbrukning, till exempel kontor, skolor, köpcentra, flygplatser, hotell och sjukhus, etc. Beskrivning, rumstregulator STRA Kommunikation via RS485 (Modbus eller EXOline) Enkel installation tack vare separat bottenplatta för kabelanslutningar 5 olika driftlägen On/Off eller V styrning Ingång för närvarodetektor, fönsterkontakt, kondensvakt och change-over funktion Applikationsexempel Rum 2 Rum 3 Rum 4 SCADA EXOline alt. RS485 Modbus Transformator STRZ-24 (Nödvändig komponent) Intern temperaturgivare Tillbehör Reläbox STRZ-14 (Obligatorisk komponent) STRA-07 kan styra upp till 16 st STRZ-71 termiska ställdon, delat på värme- och kylutgång Extern temperaturgivare STRZ-05 Närvarodetektor STRZ-09 Changeovergivare STRZ-15 Kondensvakt STRZ-16 Fönsterkontakt STRZ-38 Observera att adapter kan krävas om annat ställdon än STRZ-70 används. Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

2 Beskrivning rumsregulator STRA-07 Funktioner, STRA-07: Display Börvärdesknappar Närvaro (forcerad ventilation) Fläkthastighetsstyrning Kommunikation Tekniska data Matninsspänning Egenförbrukning Omgivningstemperatur Lagringstemperatur AOmgivande luftfuktighet Skyddsklass Kommunikation Modbus Kommunikationshastighet Inbyggd temperaturgivare V AC, Hz 2.5 VA 0-50 C C Max 90% RH IP20 RS485 (EXOline eller Modbus) Med automatisk detektering/omkoppling 8 bitar, 1 eller 2 stoppbitar. Udda, jämn (FI) Eller ingen paritet bps (inte ändringsbar) Typ NTC, mätområde 0-50 oc Mätnogrannhet +/-0,5 oc vid oc Ingångar Extern rumsgivare Change-over alt. potentialfri kontakt Närvarodetektor Kondensvakt alt. Fönsterkontakt PT1000-givare, 0-50 C. Lämplig givare är Fläkt Woods STRZ-05 PT1000-givare, C. Lämplig givare är Fläkt Woods STRZ-15 Slutande potentialfri kontakt. Lämplig detektor är Fläkt Woods STRZ-09 Fläkt Woods kondensvakt STRZ-16 alt. Fönstervakt STRZ-38 resp. potentialfri kontakt Utgångar Fläktstyrning 3 utgångar för hastighet I, II respektive III, 24 V AC, max 0,5 A Forcerad ventilation 24 V AC ställdon, max 0,5 A Ventilställdon alt. termiskt ställdon 2 utgångar Ventilställdon 0 10 V DC, max 5 ma Termiskt ställdon 24 V AC, max 2,0 A Utstyrning Värme eller kyla Motionering FI = 23 timmars intervall Skruvplint Av sk hisstyp för kabelarea max 2,1 mm 2 Produkten uppfyller kraven för gällande europeiska EMC-standard CENELEC EN och EN , samt gällande europeiska LVD-standard IEC , och är CE-märkt. Konfigurering SSTRA-07 är förprogrammerad för följande reglersekvenser gällande fläktkonvektorapplikationer: Värme Värme/Kyla Värme/Värme Värme eller kyla via change-over funktion Kyla Kyla/Kyla Regulatorn är fabriksinställd på värme/kyla. Att välja en annan sekvens är lätt att göra via menyn på dispalyen. Information om hur man aktiverar menyn och konfigurerar regulatorn framgår i den tekniska manualen eller i installations- och skötselanvisningen. STRA-07 kan reglera upp till 16 st STRZ-70 ställdon delat på värme- och kylutgångar. Example: 8 för värme + 8 för kyla eller 8 för värme eller kyla. Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

3 16 ställdon på samma utgång är inte möjligt. TAntalet beror på regulatorns initiala elkonsumption. Om annat ställdon än STRZ-70 används, kontakta TSS-controls för konsultation. En STRA-07 kan tillsammans med reläbox STRZ-14 kontrollera flera fläktmotorer. Det exakta antalet beror på fläktmotorns initiala elkonumption. Kommunikation STRA-07 är utrustad med Modbus kommunication som standard. Den kan fungera som en egen enhet eller kopplas till ett centralt SCADA-system via RS485 (EXOline eller Modbus). Dimensioner Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

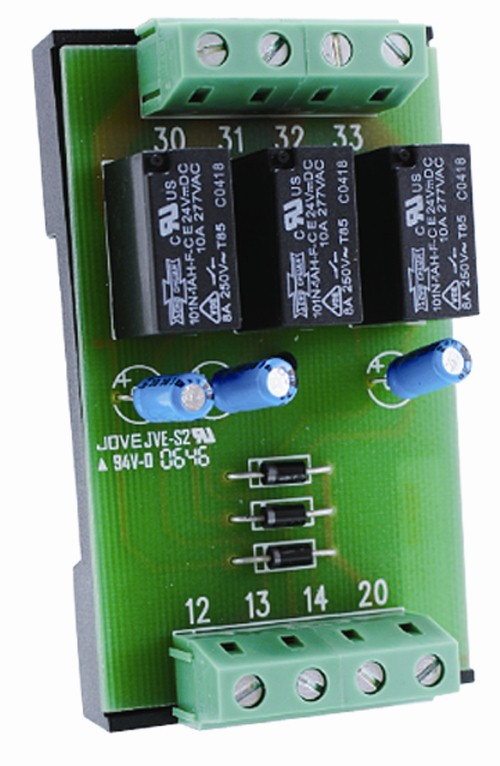

4 Reläbox STRZ-14 Beskrivning Reläbox med tre reläer för styrning av fläktar i fancoil-enheter. Tekniska data Ingångar Reläutgångar Skyddsklass Kabelanslutning Tre ingångar, 24 V AC, från STRA-regulator Tre slutande reläer, 230 V AC, 4 A IP00 Skruvplintar Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

5 Ventil och Termiskt ställdon STRZ-70 Beskrivning, Termiskt ställdon Ställdon, termiskt, 105 N, för radiatorer, zon- och små ventiler. AC / DC 24 V STA21... matningsspänning AC 230 V, 2-läges styrsignal STA71... matningsspänning AC/DC 24 V, 2-läges styrsignal eller pulsbreddsmodulering (PWM) Ställkraft 105 N Direkt montering med överfallsmutter, verktyg erfordras ej Standardversion med 1,2 m eller 5 m lång anslutningskabel 2-ledaranslutning Lägesindikering Robust, underhållsfritt, ljudlöst Demonteringsskydd, valfritt 2-läges reglering av värmeanläggningar, kyltak och efterbehandlingsenheter Standard applications (valve closed when actuator deenergized): För Siemens radiatorventiler VDN..., VEN... och VUN... För Siemens små ventiler VD1 CLC För Siemens zonventiler V I46 und V S46 FFör ventiler, radiatorventiler och fördelningsventiler från andra tillverkare Tekniska data Styrsignal Ställtid Lyfthöjd Kapslingsklass Omgivningstemperatur, drift Monteringsläge Effektförbrukning Snabbstängningsfunktion Ställkraft 2-läges (PWM) 180 s 2.5mm +/- 45, IP , IP C Upprätt horisontellt 2.5 W Stängd 105 N Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

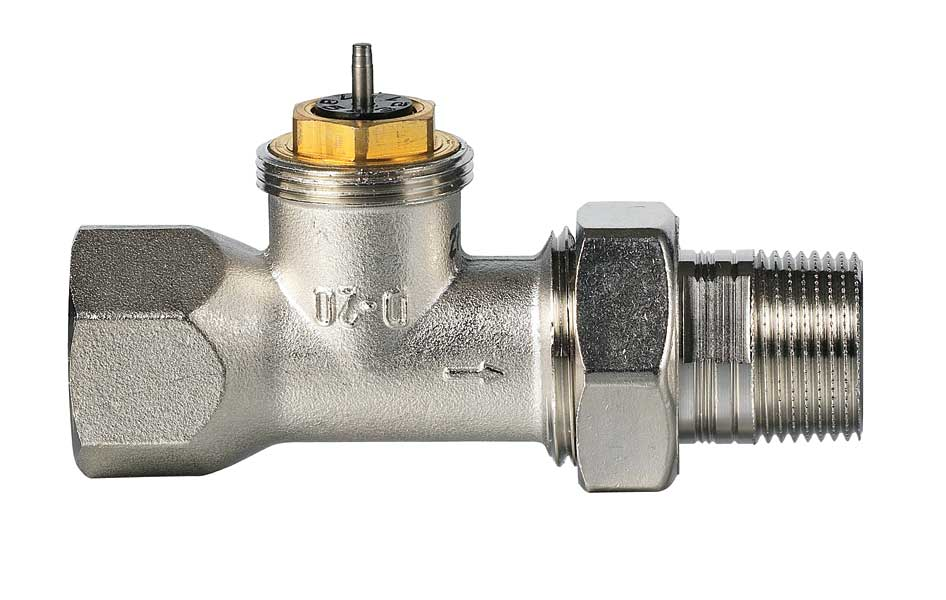

6 Ventil och Termiskt ställdon STRZ-70 Beskrivning, Ventil Små ventiler, DIN-serie med högre kv värde Ventilhus av mässing, matt förnicklad In- och utvändigt gängade anslutningar Rp/R enligt ISO 7/1 Handomställningsratt / skyddskåpa medlevereras Utrustas med ställdon (produktkod) Ventilernas kopplingsanslutning är i DIN-standard Koppling med mutter och kona ingår Typbeteckning Δp max Lyfthöjd Anslutningsgänga Dn Kv STRZ kpa 2,5 mm Rp/R 1/2 " m 3 /h E Rp R D C B A G Mått (mm) Gänga ( ") Typ DN A B C D E Rp R G Vikt STRZ /2 1/2 3/ Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

7 Tryckfallsdiagram ventil STRZ-70 q, m 3 /h (2) Dp q, kpa Dp q, bar Dp q, bar q, l/h Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

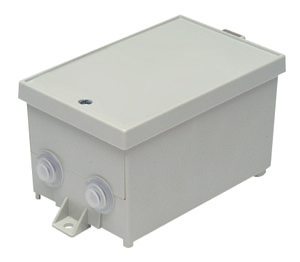

8 Tillbehör STRA-07 kan utrustas med följande tillbehör, oberoende av modell: Extern temperaturgivare STRZ-05 Närvarodetektor STRZ-09 Reläbox (nödvändig komponent) STRZ-14 Change-over givare STRZ-15 Kondensvakt STRZ-16 Transformator (nödvändig komponent) STRZ-24 Input/Output Voltage 230/24V Effekt VA 48 Avsäkring PTC-skydd BxHxD 77x123x70 Kapslingsklass IP44 Vikt Kg 1,2 Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

9 Fönsterkontakt STRZ-38 Ventil och termiskt ställdon STRZ-70 Fläkt Woods 8726 SE Rätt till ändringar förbehålles.

10 Produktkod Rumsregulator STRA Rumsregulator (aa) 07 = STRA-07 (Omkopplare för val av fläkthastighet, Display, närvaroknapp) Extern temperaturgivare STRZ-05-b 1 = Rumstemperaturgivare 2 = Utomhustemperaturgivare 3 = Anliggningsgivare Närvarodetektor STRZ-09-b 1 = Väggmonterad 2 = Takmonterad Relä STRZ = Väggmonterad (IP44) Fönsterkontakt (magnetkontakt) STRZ = Extern (vit) Ventil och Termiskt ställdon STRZ Typ / Kvs-värde (bb) 01 = Siemens VD 115 CLC Kvs väg (Fläkt Woods-standard) Placering (c) 0 = Utan (inga kopplingsdetaljer medlevereras) Leveransutförande (d) 0 = Levereras som löst tillbehör Koppling (e) 0 = Utan 3 = fläkt med 3 hastigheter Hölje (c) 0 = IP00 Leveransutförande (d) 0 = Levereras som löst tillbehör Produktfamilj (e) 0 = Standard Change-over givare STRZ = Standard (Anliggningsgivare) Kondensvakt STRZ = Detektering Transformator (24VAC, 48 VA) STRZ-24-1 Fläkt Woods 8726 SE Rätt till ändringar förbehålles.
