SYSTEM VP-VP1, VV-VV1, VS-VS1 och VS2. Apparatskåp: AS-UC RADIATORKRETS VS1 STYRNING

Storlek: px
Starta visningen från sidan:

Download "SYSTEM VP-VP1, VV-VV1, VS-VS1 och VS2. Apparatskåp: AS-UC RADIATORKRETS VS1 STYRNING"

Transkript

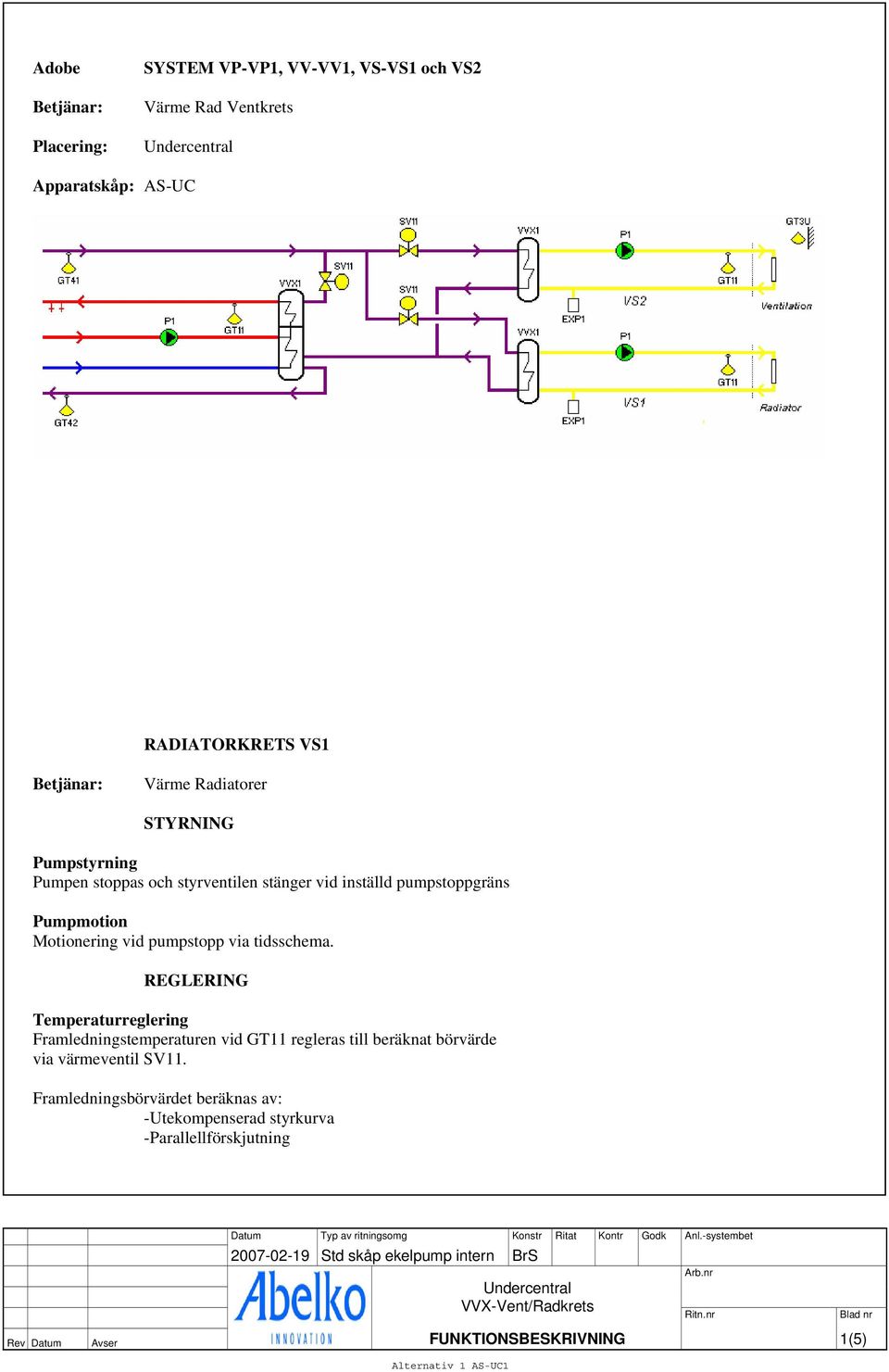

1 Adobe Placering: SYSTEM VP-VP1, VV-VV1, VS-VS1 och VS2 Värme Rad Ventkrets Apparatskåp: AS-UC RADIATORKRETS VS1 Värme Radiatorer Pumpen stoppas och styrventilen stänger vid inställd pumpstoppgräns Pumpmotion Motionering vid pumpstopp via tidsschema. Framledningstemperaturen vid GT11 regleras till beräknat börvärde via värmeventil SV11. Framledningsbörvärdet beräknas av: -Utekompenserad styrkurva -Parallellförskjutning Rev Datum Avser FUNKTIONSBESKRIVNING 1(5)

2 VENTILATIONSKRETS VS2 Värme Ventkrets Pumpen stoppar när utetemperaturen överstiger inställt värde. Pumpmotion Motionering vid pumpstopp via tidsschema. Framledningstemperaturen vid GT11 regleras till beräknat börvärde via värmeventil SV11. Framledningsbörvärdet beräknas av: -Utekompenserad styrkurva -Parallellförskjutning TAPPVARMVATTEN VV1 Värme Rad Ventkrets VVC-Pump P1 är kontinuerlig i drift. Tappvarmvattentemperaturen vid GT11 regleras till inställt börvärde utan begränsning via SV11. MÄTNINGAR VP-VP1-GT42 Returtemperatur fjärrvärme Rev Datum Avser FUNKTIONSBESKRIVNING 2(5)

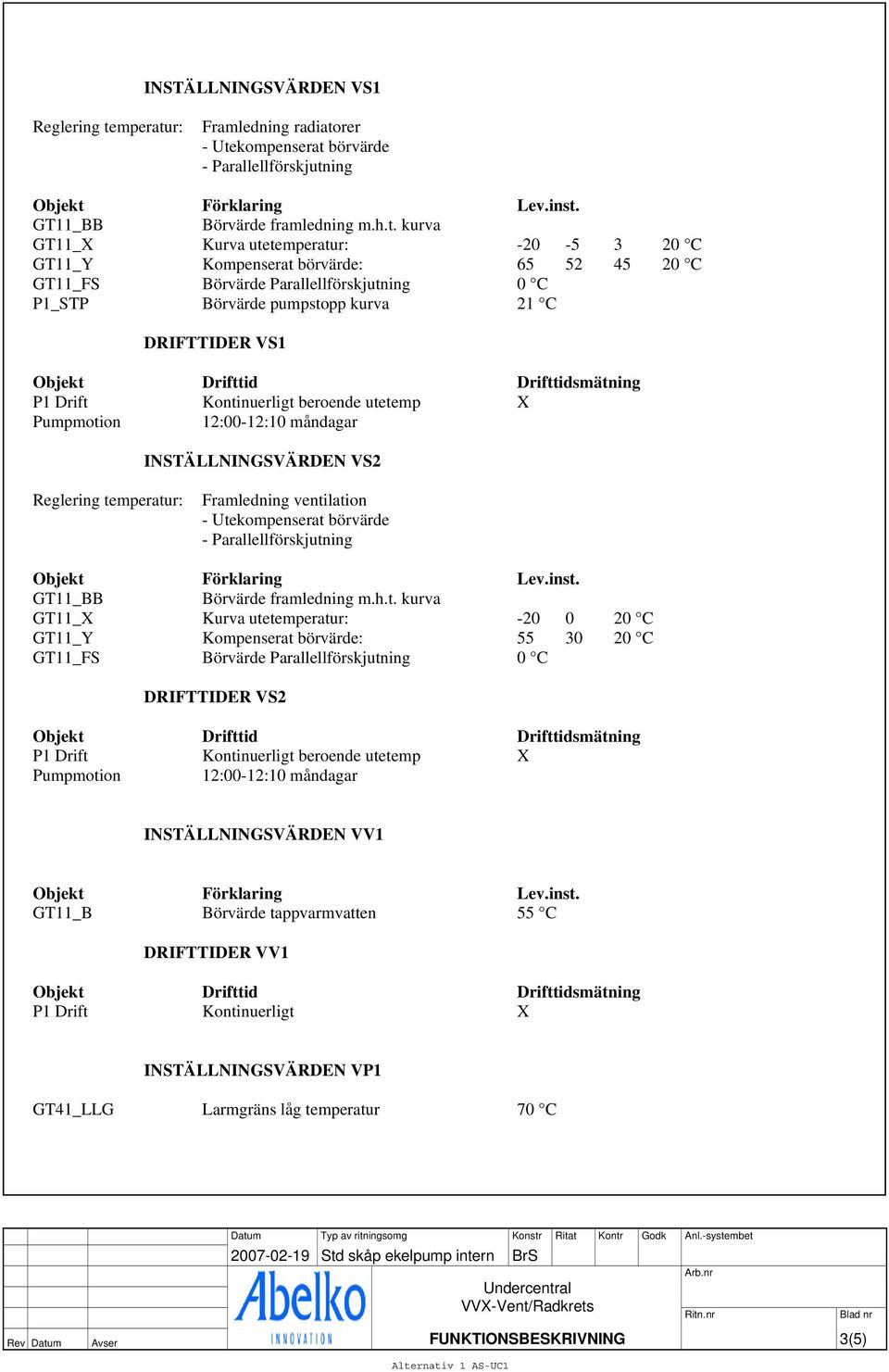

3 INSTÄLLNINGSVÄRDEN VS1 Reglering temperatur: Framledning radiatorer - Utekompenserat börvärde - Parallellförskjutning GT11_BB Börvärde framledning m.h.t. kurva GT11_X Kurva utetemperatur: C GT11_Y Kompenserat börvärde: C GT11_FS Börvärde Parallellförskjutning 0 C P1_STP Börvärde pumpstopp kurva 21 C DRIFTTIDER VS1 P1 Drift Kontinuerligt beroende utetemp X Pumpmotion 12:00-12:10 måndagar INSTÄLLNINGSVÄRDEN VS2 Reglering temperatur: Framledning ventilation - Utekompenserat börvärde - Parallellförskjutning GT11_BB Börvärde framledning m.h.t. kurva GT11_X Kurva utetemperatur: C GT11_Y Kompenserat börvärde: C GT11_FS Börvärde Parallellförskjutning 0 C DRIFTTIDER VS2 P1 Drift Kontinuerligt beroende utetemp X Pumpmotion 12:00-12:10 måndagar INSTÄLLNINGSVÄRDEN VV1 GT11_B Börvärde tappvarmvatten 55 C DRIFTTIDER VV1 P1 Drift Kontinuerligt X INSTÄLLNINGSVÄRDEN VP1 GT41_LLG Larmgräns låg temperatur 70 C Rev Datum Avser FUNKTIONSBESKRIVNING 3(5)

4 LARMER VS1 P1 Driftstopp B P1 Handkörning C P1 Lång drifttid C EXP1 Summalarm A GT3U Givarfel B LARMER VS2 P1 Driftstopp B P1 Handkörning C P1 Lång drifttid C EXP1 Summalarm A LARMER VV1 P1 Driftfel B P1 Drifttidslarm B LARMER VP1 GT41 Givarfel C GT41 Temperaturlarm C (låg framledningstemp.) GT42 Givarfel C Rev Datum Avser FUNKTIONSBESKRIVNING 4(5)

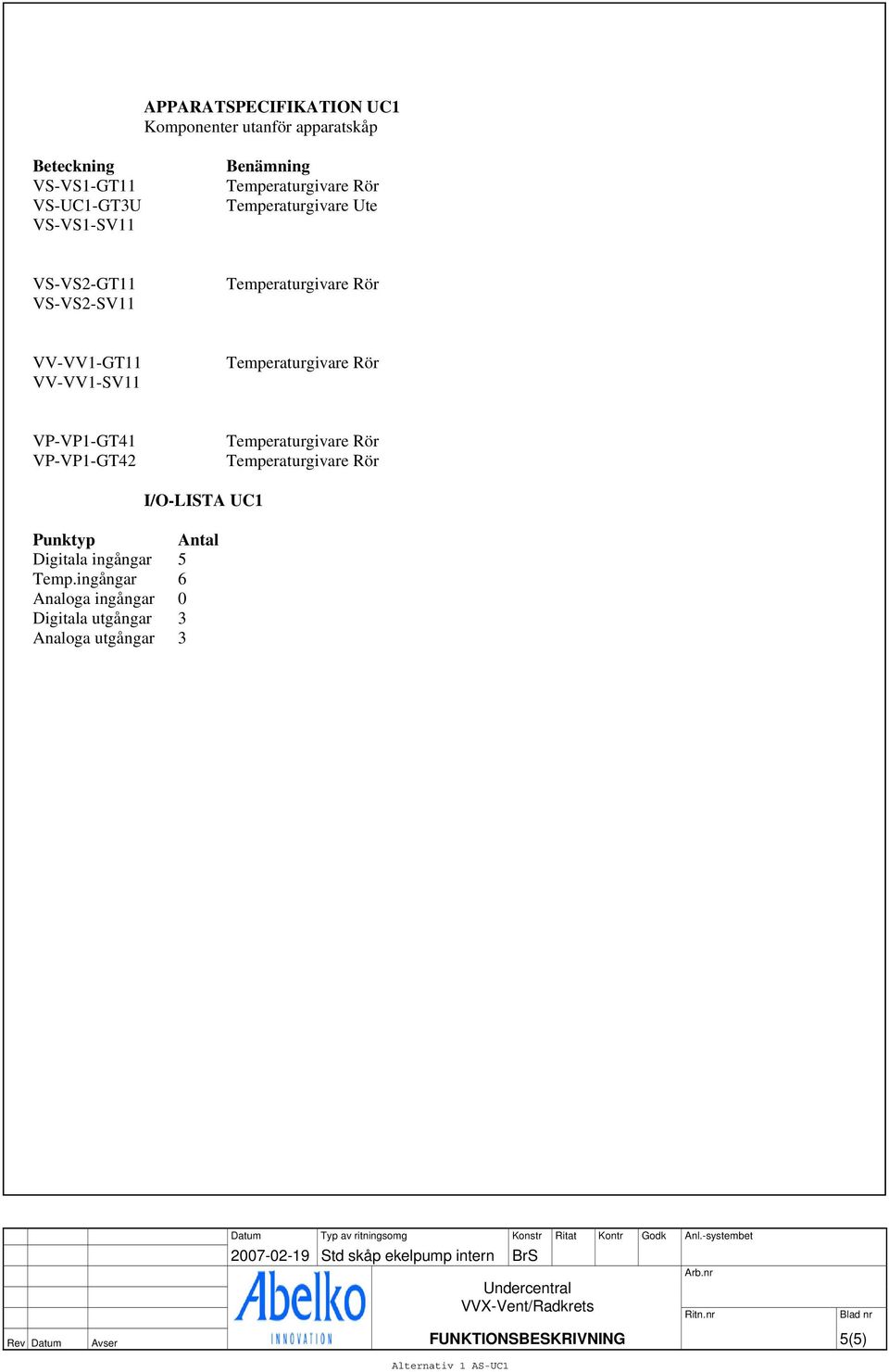

5 APPARATSPECIFIKATION UC1 Komponenter utanför apparatskåp Beteckning VS-VS1-GT11 VS-UC1-GT3U VS-VS1-SV11 Benämning Temperaturgivare Ute VS-VS2-GT11 VS-VS2-SV11 VV-VV1-GT11 VV-VV1-SV11 VP-VP1-GT41 VP-VP1-GT42 I/O-LISTA UC1 Punktyp Antal Digitala ingångar 5 Temp.ingångar 6 Analoga ingångar 0 Digitala utgångar 3 Analoga utgångar 3 Rev Datum Avser FUNKTIONSBESKRIVNING 5(5)
