1 Installatörsmanual EC Heat

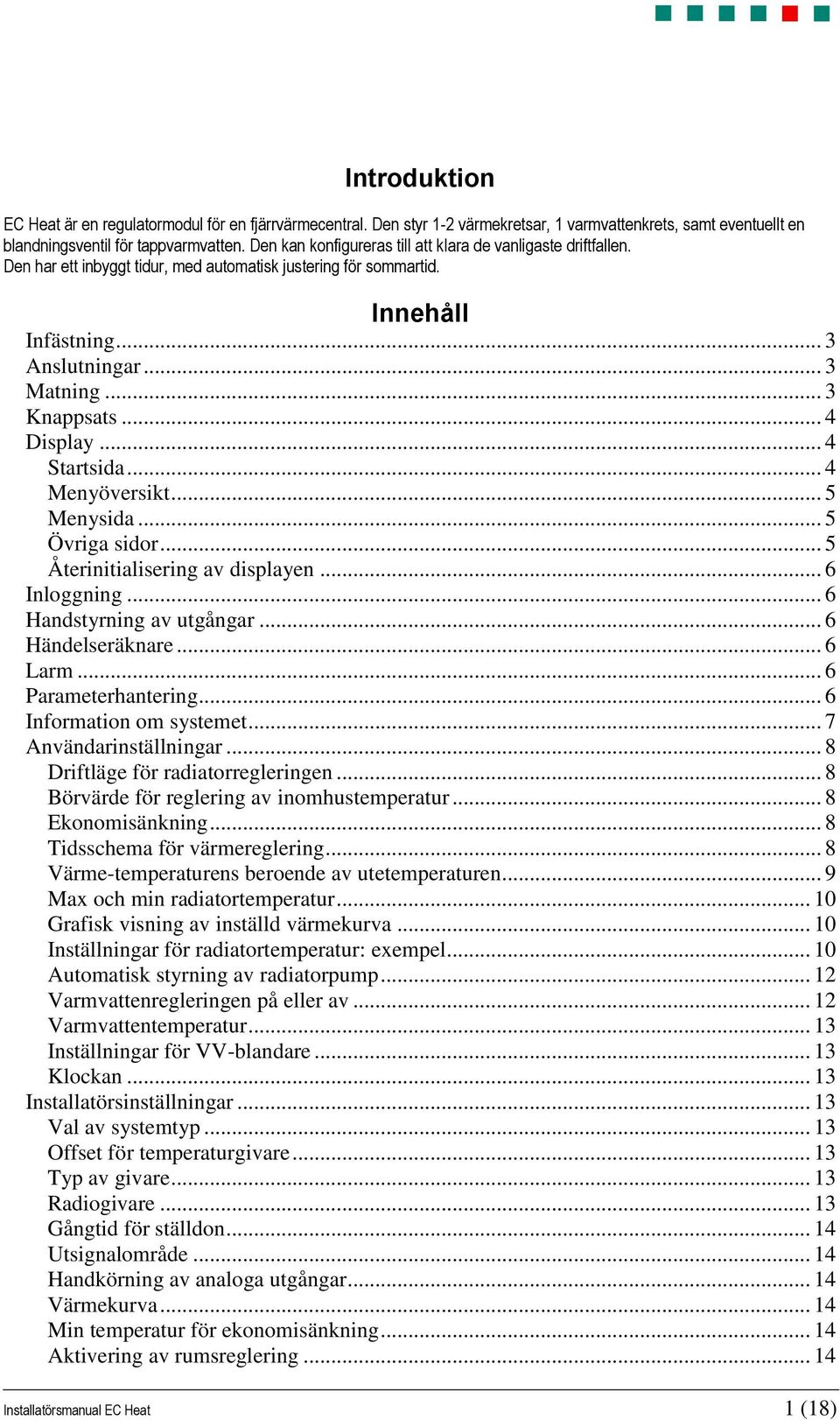

2 Introduktion EC Heat är en regulatormodul för en fjärrvärmecentral. Den styr 1-2 värmekretsar, 1 varmvattenkrets, samt eventuellt en blandningsventil för tappvarmvatten. Den kan konfigureras till att klara de vanligaste driftfallen. Den har ett inbyggt tidur, med automatisk justering för sommartid. Innehåll Infästning... 3 Anslutningar... 3 Matning... 3 Knappsats... 4 Display... 4 Startsida... 4 Menyöversikt... 5 Menysida... 5 Övriga sidor... 5 Återinitialisering av displayen... 6 Inloggning... 6 Handstyrning av utgångar... 6 Händelseräknare... 6 Larm... 6 Parameterhantering... 6 Information om systemet... 7 Användarinställningar... 8 Driftläge för radiatorregleringen... 8 Börvärde för reglering av inomhustemperatur... 8 Ekonomisänkning... 8 Tidsschema för värmereglering... 8 Värme-temperaturens beroende av utetemperaturen... 9 Max och min radiatortemperatur Grafisk visning av inställd värmekurva Inställningar för radiatortemperatur: exempel Automatisk styrning av radiatorpump Varmvattenregleringen på eller av Varmvattentemperatur Inställningar för VV-blandare Klockan Installatörsinställningar Val av systemtyp Offset för temperaturgivare Typ av givare Radiogivare Gångtid för ställdon Utsignalområde Handkörning av analoga utgångar Värmekurva Min temperatur för ekonomisänkning Aktivering av rumsreglering Installatörsmanual EC Heat 1 (18)

3 Val av temperatur för rumsreglering Regulatorparameter för rumsreglering VVC-temperatur VS retur Kontroll av installerade givare Nätverksinställningar (IP) Avancerade inställningar Reglerparametrar för värmesystem och varmvatten Speciellt för varmvattenreglering Larmgräns Databas Filsystem Parameteruppsättningar Basprogram Uppgradering av mjukvara Installatörsmanual EC Heat 2 (18)

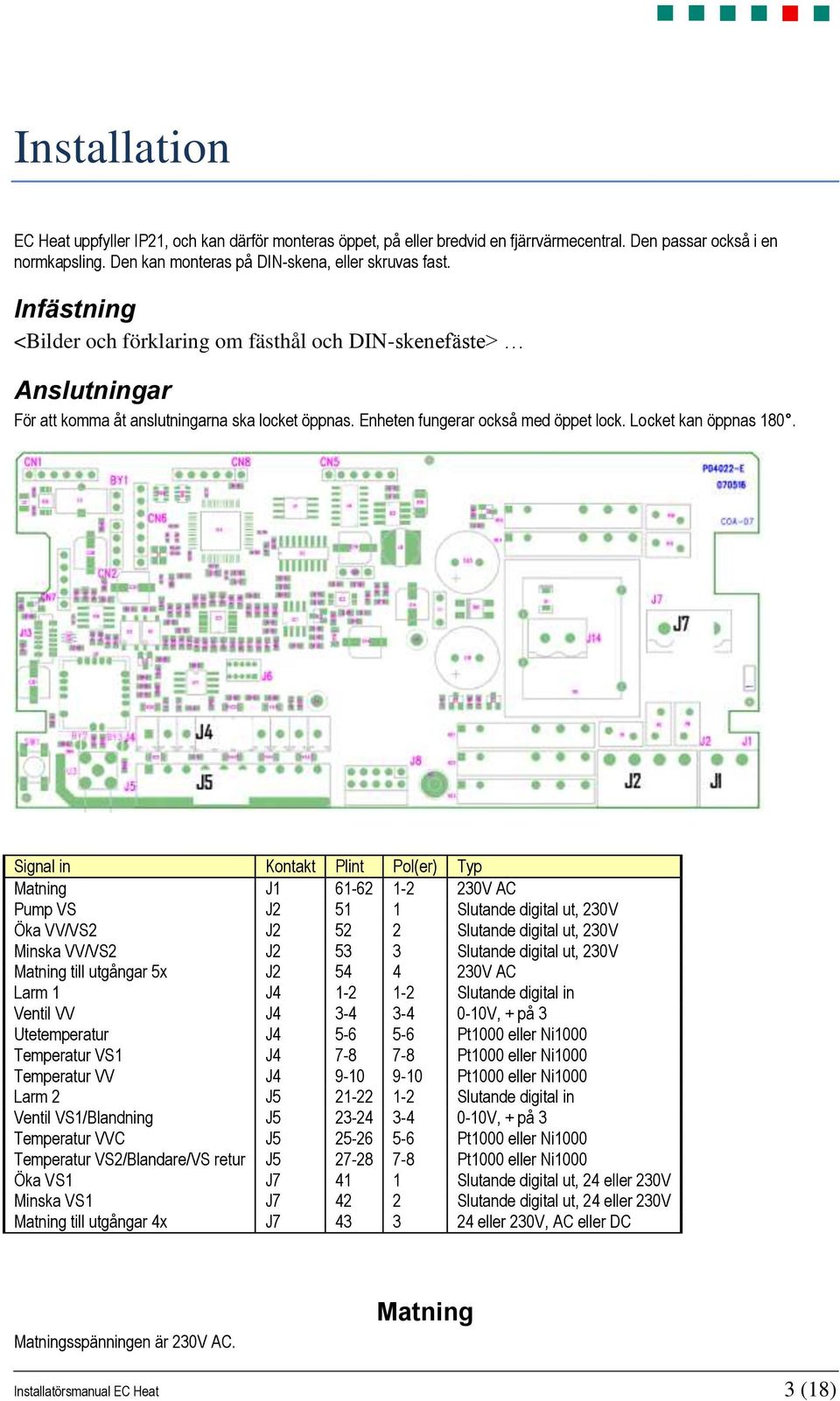

4 Installation EC Heat uppfyller IP21, och kan därför monteras öppet, på eller bredvid en fjärrvärmecentral. Den passar också i en normkapsling. Den kan monteras på DIN-skena, eller skruvas fast. Infästning <Bilder och förklaring om fästhål och DIN-skenefäste> Anslutningar För att komma åt anslutningarna ska locket öppnas. Enheten fungerar också med öppet lock. Locket kan öppnas 180. Signal in Kontakt Plint Pol(er) Typ Matning J V AC Pump VS J Slutande digital ut, 230V Öka VV/VS2 J Slutande digital ut, 230V Minska VV/VS2 J Slutande digital ut, 230V Matning till utgångar 5x J V AC Larm 1 J Slutande digital in Ventil VV J V, + på 3 Utetemperatur J Pt1000 eller Ni1000 Temperatur VS1 J Pt1000 eller Ni1000 Temperatur VV J Pt1000 eller Ni1000 Larm 2 J Slutande digital in Ventil VS1/Blandning J V, + på 3 Temperatur VVC J Pt1000 eller Ni1000 Temperatur VS2/Blandare/VS retur J Pt1000 eller Ni1000 Öka VS1 J Slutande digital ut, 24 eller 230V Minska VS1 J Slutande digital ut, 24 eller 230V Matning till utgångar 4x J eller 230V, AC eller DC Matningsspänningen är 230V AC. Matning Installatörsmanual EC Heat 3 (18)

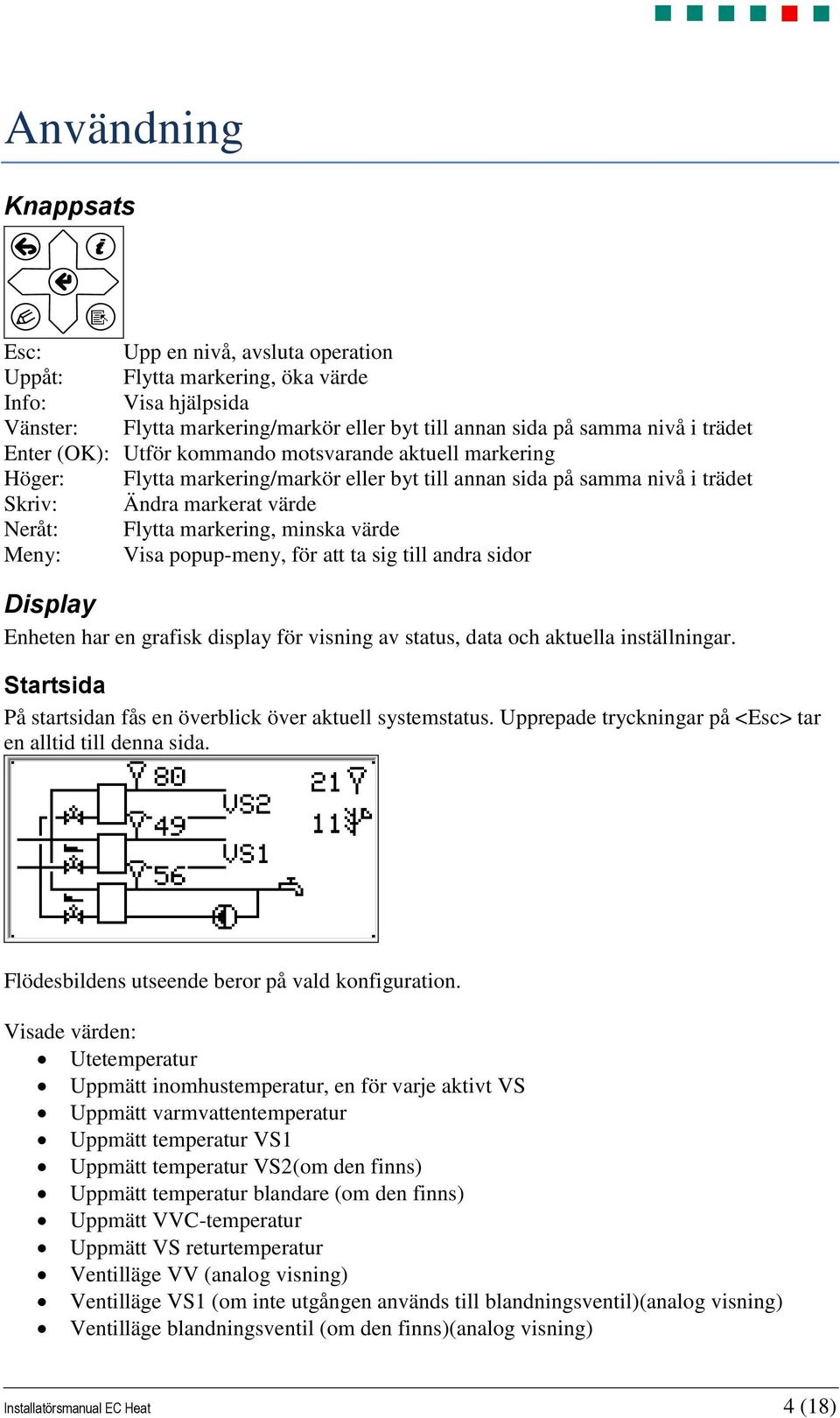

5 Användning Knappsats Esc: Upp en nivå, avsluta operation Uppåt: Flytta markering, öka värde Info: Visa hjälpsida Vänster: Flytta markering/markör eller byt till annan sida på samma nivå i trädet Enter (OK): Utför kommando motsvarande aktuell markering Höger: Flytta markering/markör eller byt till annan sida på samma nivå i trädet Skriv: Ändra markerat värde Neråt: Flytta markering, minska värde Meny: Visa popup-meny, för att ta sig till andra sidor Display Enheten har en grafisk display för visning av status, data och aktuella inställningar. Startsida På startsidan fås en överblick över aktuell systemstatus. Upprepade tryckningar på <Esc> tar en alltid till denna sida. Flödesbildens utseende beror på vald konfiguration. Visade värden: Utetemperatur Uppmätt inomhustemperatur, en för varje aktivt VS Uppmätt varmvattentemperatur Uppmätt temperatur VS1 Uppmätt temperatur VS2(om den finns) Uppmätt temperatur blandare (om den finns) Uppmätt VVC-temperatur Uppmätt VS returtemperatur Ventilläge VV (analog visning) Ventilläge VS1 (om inte utgången används till blandningsventil)(analog visning) Ventilläge blandningsventil (om den finns)(analog visning) Installatörsmanual EC Heat 4 (18)

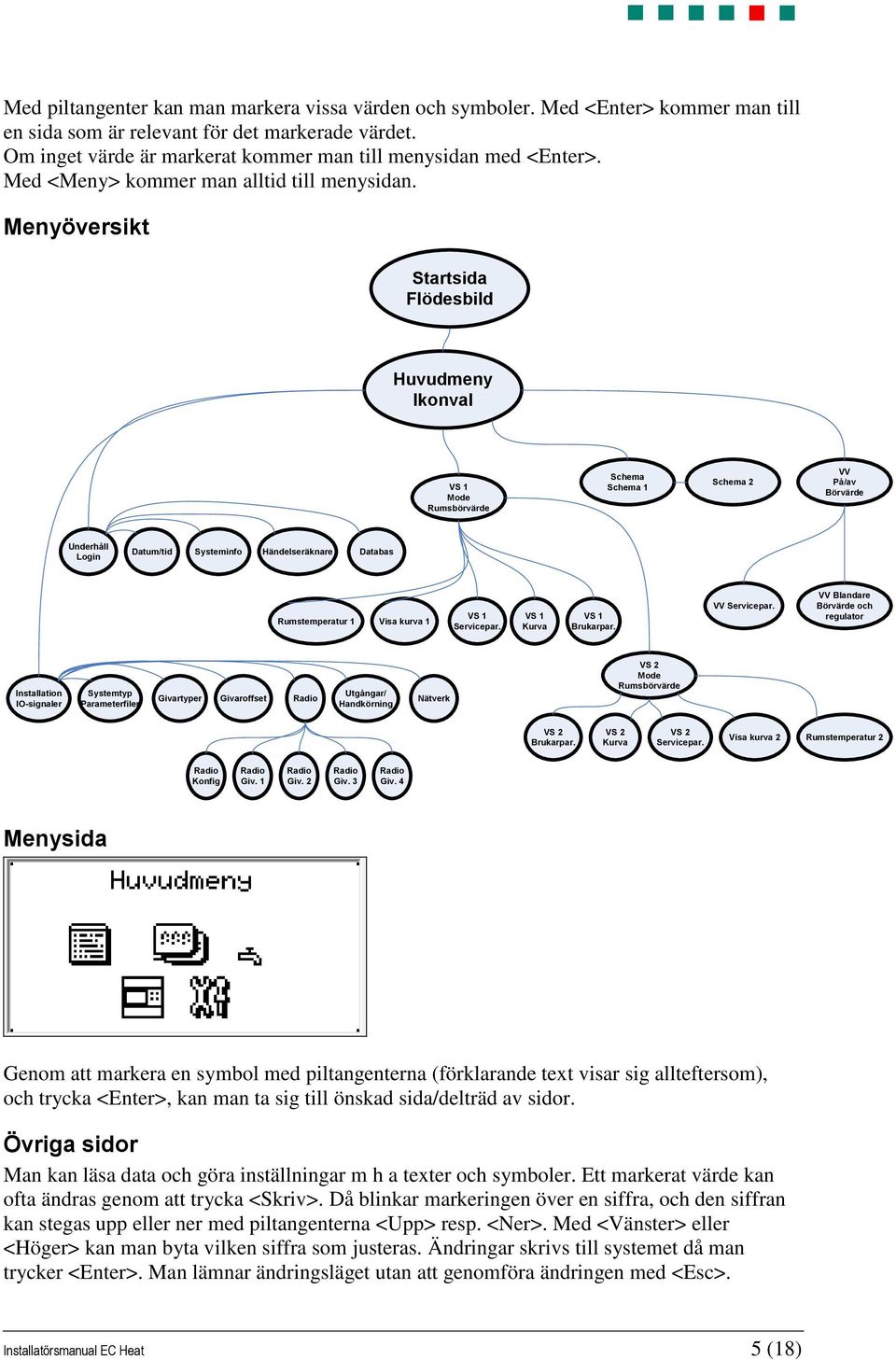

6 Med piltangenter kan man markera vissa värden och symboler. Med <Enter> kommer man till en sida som är relevant för det markerade värdet. Om inget värde är markerat kommer man till menysidan med <Enter>. Med <Meny> kommer man alltid till menysidan. Menyöversikt Startsida Flödesbild Huvudmeny Ikonval VS 1 Mode Rumsbörvärde Schema Schema 1 Schema 2 VV På/av Börvärde Underhåll Login Datum/tid Systeminfo Händelseräknare Databas Rumstemperatur 1 Visa kurva 1 VS 1 Servicepar. VS 1 Kurva VS 1 Brukarpar. VV Servicepar. VV Blandare Börvärde och regulator Installation IO-signaler Systemtyp Parameterfiler Givartyper Givaroffset Radio Utgångar/ Handkörning Nätverk VS 2 Mode Rumsbörvärde VS 2 Brukarpar. VS 2 Kurva VS 2 Servicepar. Visa kurva 2 Rumstemperatur 2 Radio Konfig Radio Giv. 1 Radio Giv. 2 Radio Giv. 3 Radio Giv. 4 Menysida Genom att markera en symbol med piltangenterna (förklarande text visar sig allteftersom), och trycka <Enter>, kan man ta sig till önskad sida/delträd av sidor. Övriga sidor Man kan läsa data och göra inställningar m h a texter och symboler. Ett markerat värde kan ofta ändras genom att trycka <Skriv>. Då blinkar markeringen över en siffra, och den siffran kan stegas upp eller ner med piltangenterna <Upp> resp. <Ner>. Med <Vänster> eller <Höger> kan man byta vilken siffra som justeras. Ändringar skrivs till systemet då man trycker <Enter>. Man lämnar ändringsläget utan att genomföra ändringen med <Esc>. Installatörsmanual EC Heat 5 (18)

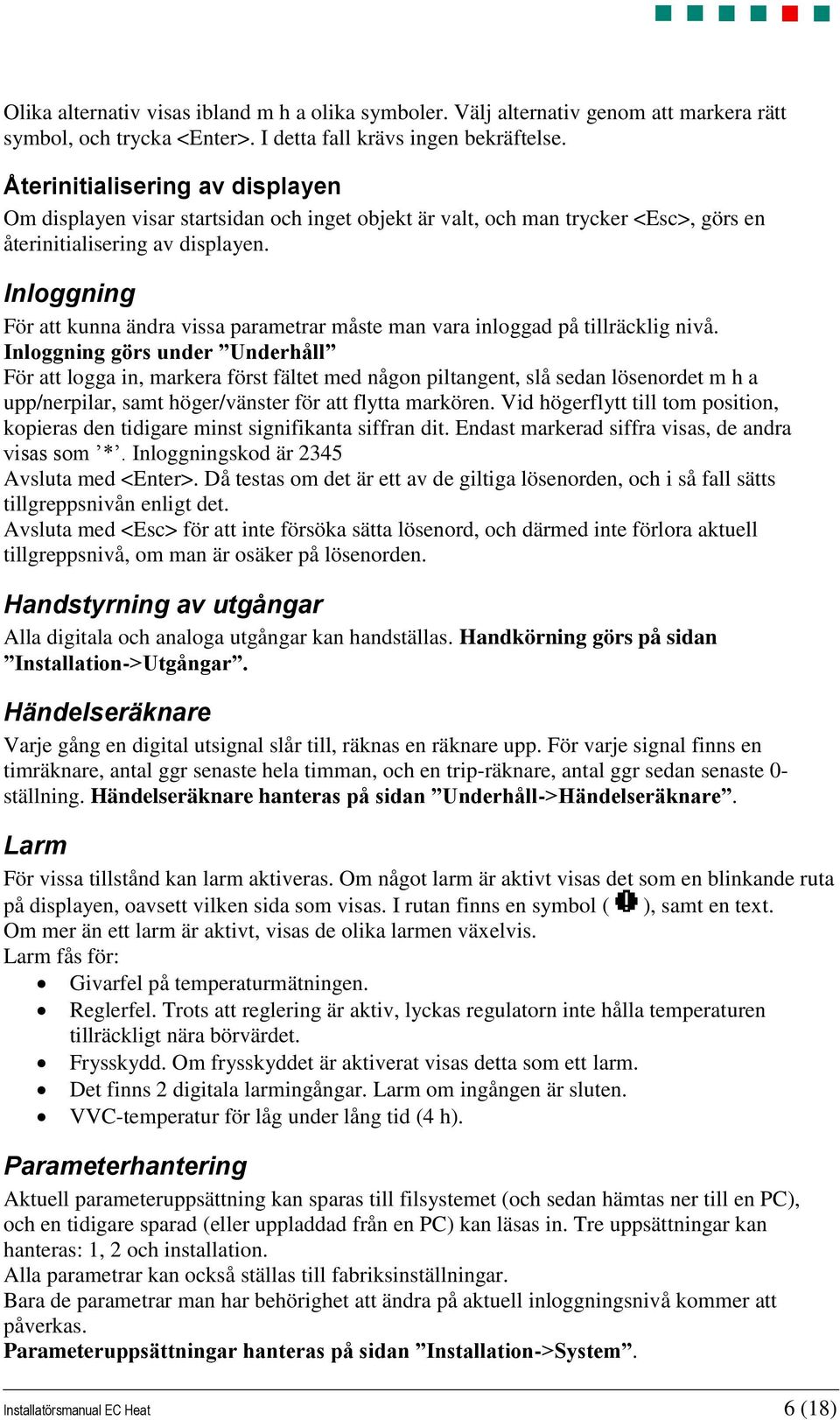

7 Olika alternativ visas ibland m h a olika symboler. Välj alternativ genom att markera rätt symbol, och trycka <Enter>. I detta fall krävs ingen bekräftelse. Återinitialisering av displayen Om displayen visar startsidan och inget objekt är valt, och man trycker <Esc>, görs en återinitialisering av displayen. Inloggning För att kunna ändra vissa parametrar måste man vara inloggad på tillräcklig nivå. Inloggning görs under Underhåll För att logga in, markera först fältet med någon piltangent, slå sedan lösenordet m h a upp/nerpilar, samt höger/vänster för att flytta markören. Vid högerflytt till tom position, kopieras den tidigare minst signifikanta siffran dit. Endast markerad siffra visas, de andra visas som *. Inloggningskod är 2345 Avsluta med <Enter>. Då testas om det är ett av de giltiga lösenorden, och i så fall sätts tillgreppsnivån enligt det. Avsluta med <Esc> för att inte försöka sätta lösenord, och därmed inte förlora aktuell tillgreppsnivå, om man är osäker på lösenorden. Handstyrning av utgångar Alla digitala och analoga utgångar kan handställas. Handkörning görs på sidan Installation->Utgångar. Händelseräknare Varje gång en digital utsignal slår till, räknas en räknare upp. För varje signal finns en timräknare, antal ggr senaste hela timman, och en trip-räknare, antal ggr sedan senaste 0- ställning. Händelseräknare hanteras på sidan Underhåll->Händelseräknare. Larm För vissa tillstånd kan larm aktiveras. Om något larm är aktivt visas det som en blinkande ruta på displayen, oavsett vilken sida som visas. I rutan finns en symbol ( ), samt en text. Om mer än ett larm är aktivt, visas de olika larmen växelvis. Larm fås för: Givarfel på temperaturmätningen. Reglerfel. Trots att reglering är aktiv, lyckas regulatorn inte hålla temperaturen tillräckligt nära börvärdet. Frysskydd. Om frysskyddet är aktiverat visas detta som ett larm. Det finns 2 digitala larmingångar. Larm om ingången är sluten. VVC-temperatur för låg under lång tid (4 h). Parameterhantering Aktuell parameteruppsättning kan sparas till filsystemet (och sedan hämtas ner till en PC), och en tidigare sparad (eller uppladdad från en PC) kan läsas in. Tre uppsättningar kan hanteras: 1, 2 och installation. Alla parametrar kan också ställas till fabriksinställningar. Bara de parametrar man har behörighet att ändra på aktuell inloggningsnivå kommer att påverkas. Parameteruppsättningar hanteras på sidan Installation->System. Installatörsmanual EC Heat 6 (18)

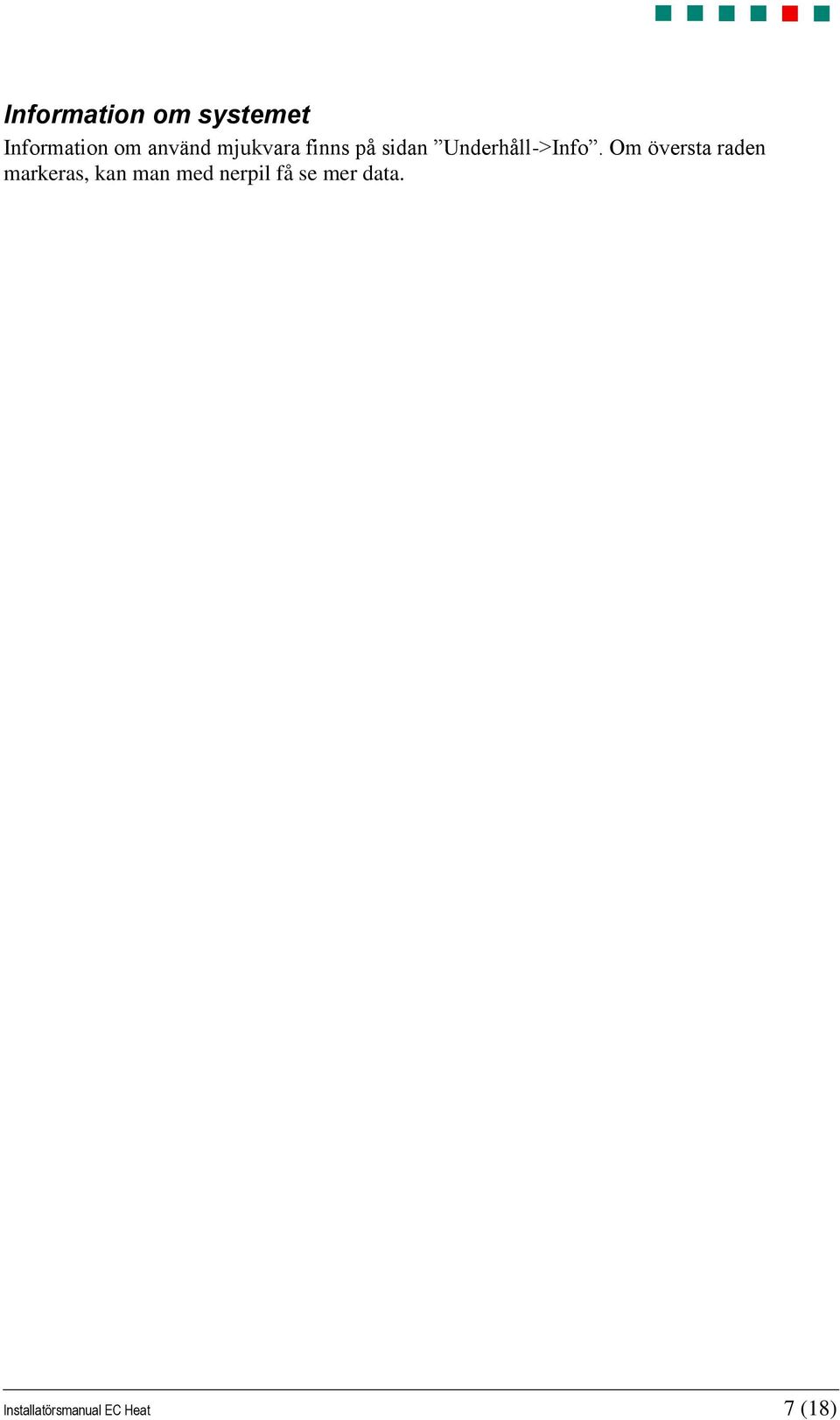

8 Information om systemet Information om använd mjukvara finns på sidan Underhåll->Info. Om översta raden markeras, kan man med nerpil få se mer data. Installatörsmanual EC Heat 7 (18)

9 Konfigurering Enheten kan konfigureras m h a display och knappsats. Alla inställningar säkras i varaktigt minne (förloras alltså inte vid ev. elavbrott). För de flesta värden finns gränser för tillåtna inställningar. Värden utanför dessa accepteras inte av styrningen. Användarinställningar Driftläge för radiatorregleringen Systemet stödjer följande driftlägen: Komfort: Temperatur regleras enligt inställningar. Ekonomi: Temperatur regleras enligt inställningar, men sänkt med inställd ekonomisänkning., Tidsschema 1 eller 2: Systemet växlar mellan komfort- och ekonomiläge enligt inställt tidsschema ( s. 8). Av: Ställdon går till helt stängt läge, och cirkulationspumpen stängs av (om båda VS är avstängda). Dock kommer pumpen att motionsköras 2 minuter varje dygn. Dessutom kommer systemet att börja reglera igen om radiatortemperaturen sjunker under inställd gränstemperatur (frysskydd). Driftläge ställs under VS 1 resp. VS 1->VS 2 genom att markera önskad symbol och trycka <Enter>. Börvärde för reglering av inomhustemperatur Utgående temperatur till radiatorer beror på utetemperaturen, enligt ett inställt förhållande ( s. 9 och 14). Om rumsreglering är aktiv justeras radiatortemperaturen automatiskt, för att komma närmare det inställda värdet. Rumsbörvärdet ställs in under VS x eller VS x->brukarinst.. (I ekonomiläge sänks börvärdet med den inställda differensen, ekonomisänkningen. Ekonomisänkning Skillnaden mellan komfort- och ekonomiläge är en temperaturskillnad. Om rumsgivare finns sänks börvärdet för inomhustemperaturen med det inställda värdet. Annars sänks radiatortemperaturen lika mycket. Detta görs bara om utetemperaturen är över den inställda gränsen för ekonomisänkning ( s. 14). Temperaturskillnaden ställs in under Radiatorreglering->Brukarinst.. Tidsschema för värmereglering I tidsschemat definieras s k komfortperioder, alltså en tidsperiod (en start- och en sluttid) under vilken radiatorregleringen ska gå i komfortläge, samt vilka veckodagar perioden ska gälla. Upp till 10 komfortperioder kan ställas in. Övrig tid går radiatorregleringen i ekonomiläge. Exempel: Man önskar komfortläge vardagar (må-fr) kl 6-9 och 16-22, samt helger (lö-sö) kl Då ställer man in tre komfortperioder enligt följande: Installatörsmanual EC Heat 8 (18)

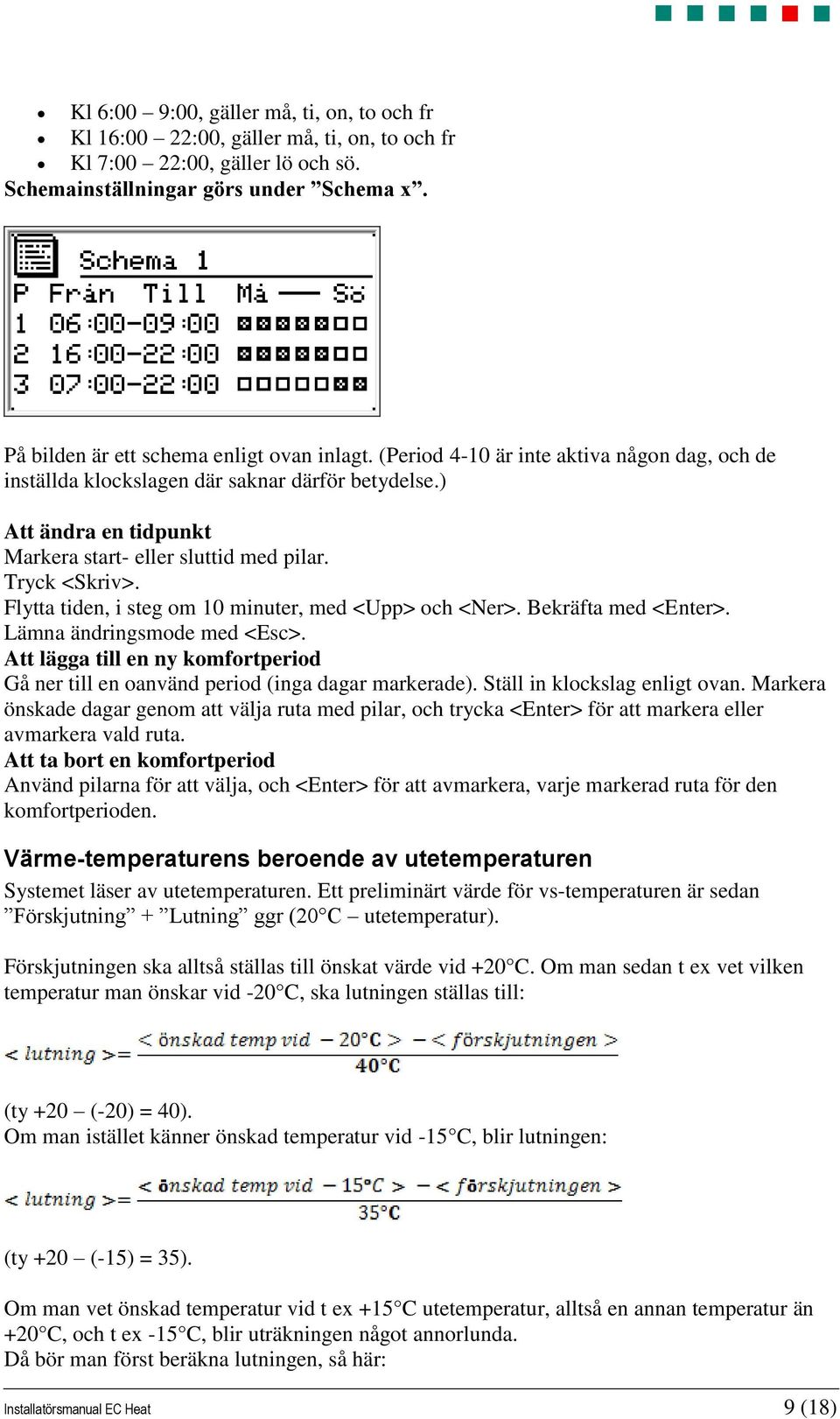

10 Kl 6:00 9:00, gäller må, ti, on, to och fr Kl 16:00 22:00, gäller må, ti, on, to och fr Kl 7:00 22:00, gäller lö och sö. Schemainställningar görs under Schema x. På bilden är ett schema enligt ovan inlagt. (Period 4-10 är inte aktiva någon dag, och de inställda klockslagen där saknar därför betydelse.) Att ändra en tidpunkt Markera start- eller sluttid med pilar. Tryck <Skriv>. Flytta tiden, i steg om 10 minuter, med <Upp> och <Ner>. Bekräfta med <Enter>. Lämna ändringsmode med <Esc>. Att lägga till en ny komfortperiod Gå ner till en oanvänd period (inga dagar markerade). Ställ in klockslag enligt ovan. Markera önskade dagar genom att välja ruta med pilar, och trycka <Enter> för att markera eller avmarkera vald ruta. Att ta bort en komfortperiod Använd pilarna för att välja, och <Enter> för att avmarkera, varje markerad ruta för den komfortperioden. Värme-temperaturens beroende av utetemperaturen Systemet läser av utetemperaturen. Ett preliminärt värde för vs-temperaturen är sedan Förskjutning + Lutning ggr (20 C utetemperatur). Förskjutningen ska alltså ställas till önskat värde vid +20 C. Om man sedan t ex vet vilken temperatur man önskar vid -20 C, ska lutningen ställas till: (ty +20 (-20) = 40). Om man istället känner önskad temperatur vid -15 C, blir lutningen: (ty +20 (-15) = 35). Om man vet önskad temperatur vid t ex +15 C utetemperatur, alltså en annan temperatur än +20 C, och t ex -15 C, blir uträkningen något annorlunda. Då bör man först beräkna lutningen, så här: Installatörsmanual EC Heat 9 (18)

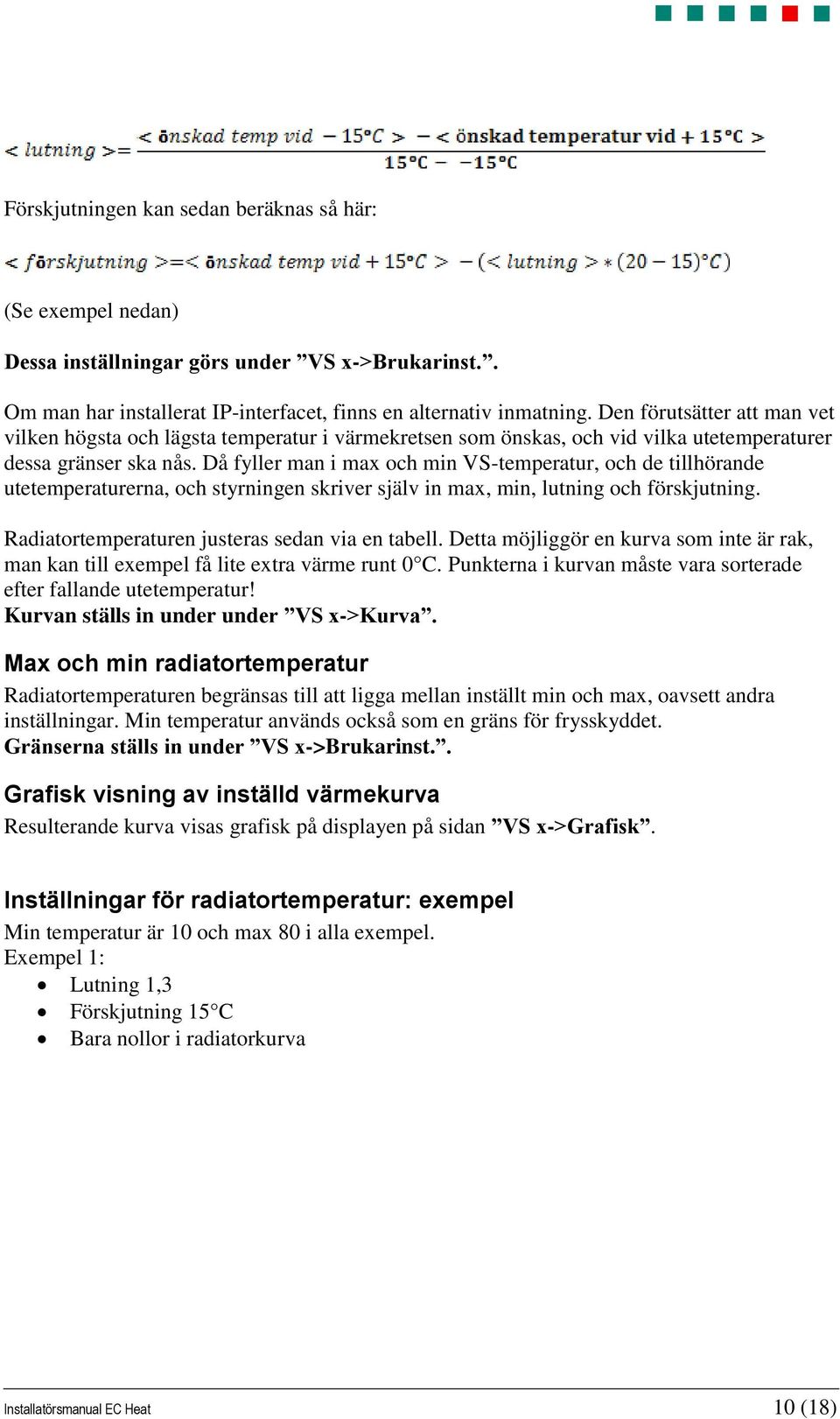

11 Förskjutningen kan sedan beräknas så här: (Se exempel nedan) Dessa inställningar görs under VS x->brukarinst.. Om man har installerat IP-interfacet, finns en alternativ inmatning. Den förutsätter att man vet vilken högsta och lägsta temperatur i värmekretsen som önskas, och vid vilka utetemperaturer dessa gränser ska nås. Då fyller man i max och min VS-temperatur, och de tillhörande utetemperaturerna, och styrningen skriver själv in max, min, lutning och förskjutning. Radiatortemperaturen justeras sedan via en tabell. Detta möjliggör en kurva som inte är rak, man kan till exempel få lite extra värme runt 0 C. Punkterna i kurvan måste vara sorterade efter fallande utetemperatur! Kurvan ställs in under under VS x->kurva. Max och min radiatortemperatur Radiatortemperaturen begränsas till att ligga mellan inställt min och max, oavsett andra inställningar. Min temperatur används också som en gräns för frysskyddet. Gränserna ställs in under VS x->brukarinst.. Grafisk visning av inställd värmekurva Resulterande kurva visas grafisk på displayen på sidan VS x->grafisk. Inställningar för radiatortemperatur: exempel Min temperatur är 10 och max 80 i alla exempel. Exempel 1: Lutning 1,3 Förskjutning 15 C Bara nollor i radiatorkurva Installatörsmanual EC Heat 10 (18)

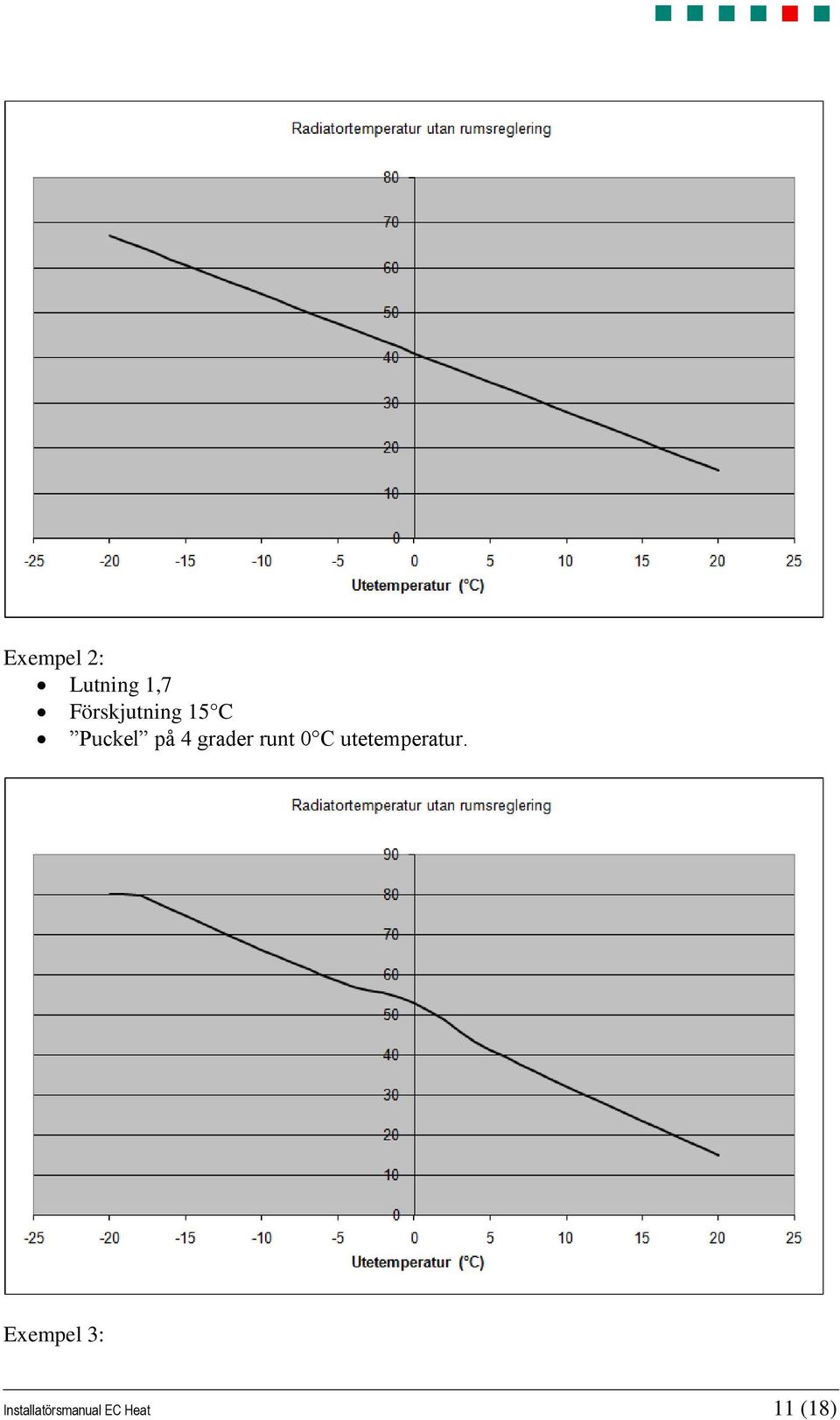

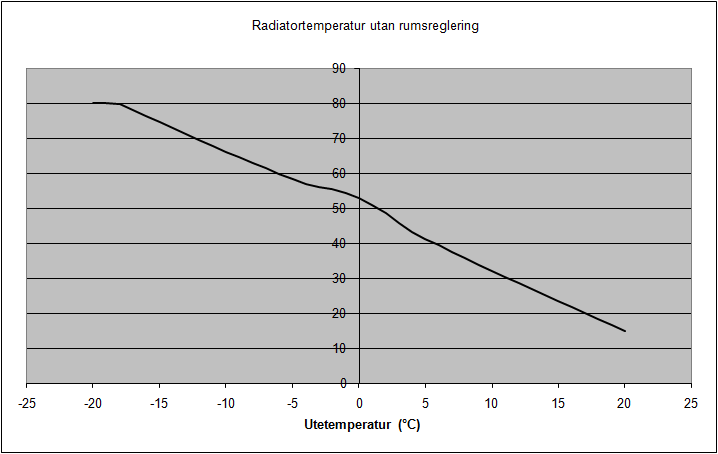

12 Exempel 2: Lutning 1,7 Förskjutning 15 C Puckel på 4 grader runt 0 C utetemperatur. Exempel 3: Installatörsmanual EC Heat 11 (18)

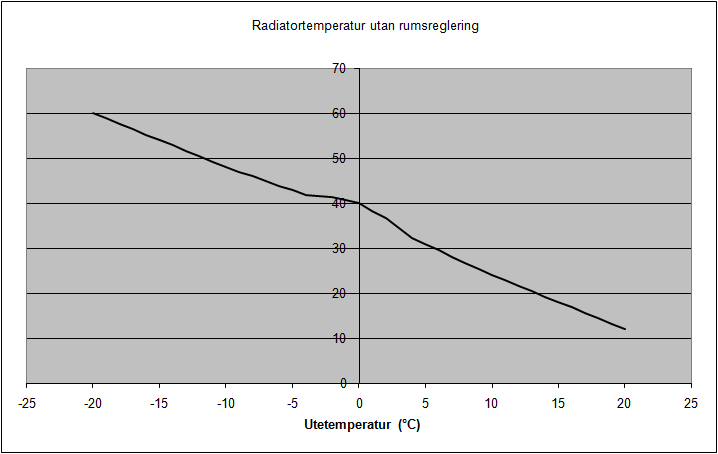

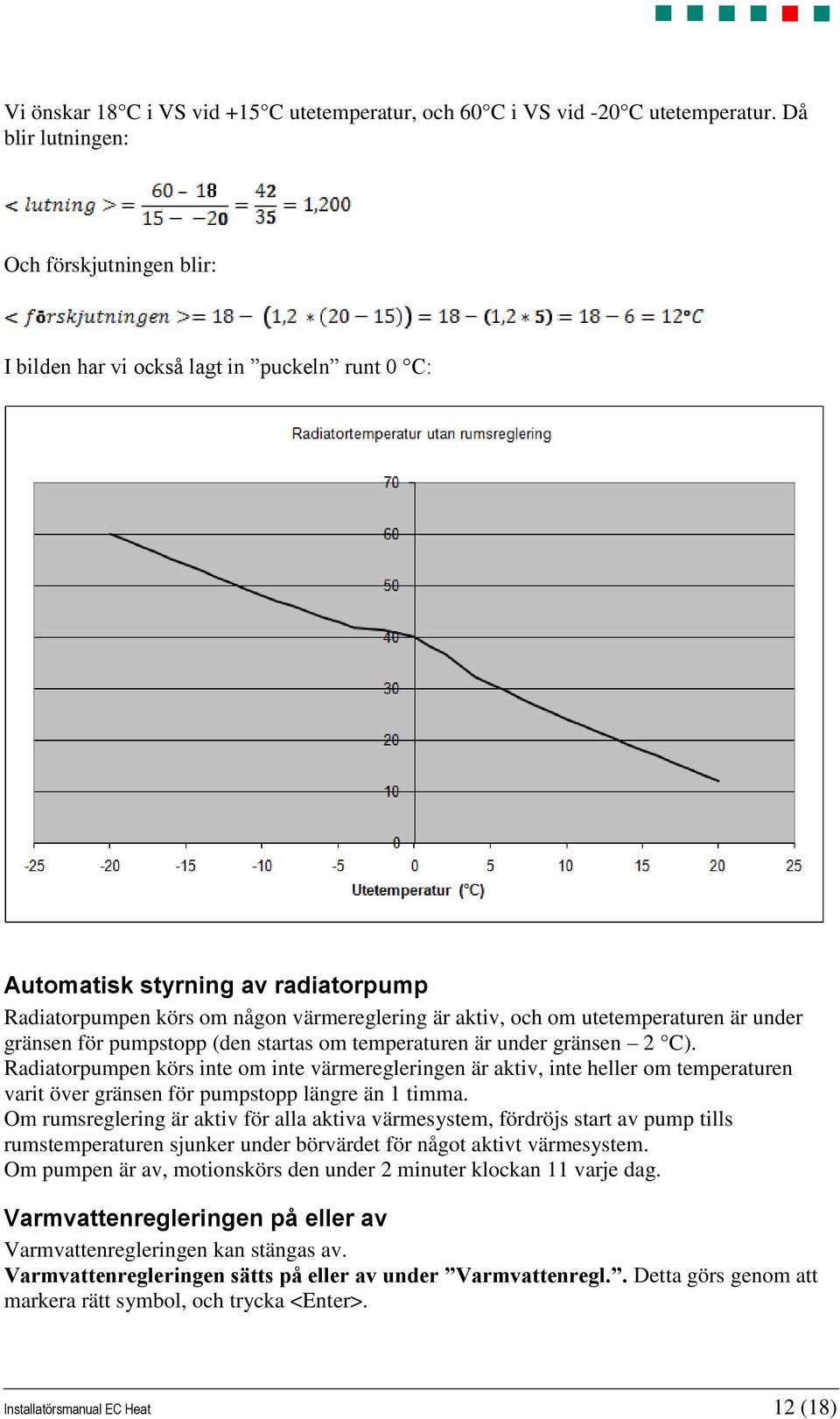

13 Vi önskar 18 C i VS vid +15 C utetemperatur, och 60 C i VS vid -20 C utetemperatur. Då blir lutningen: Och förskjutningen blir: I bilden har vi också lagt in puckeln runt 0 C: Automatisk styrning av radiatorpump Radiatorpumpen körs om någon värmereglering är aktiv, och om utetemperaturen är under gränsen för pumpstopp (den startas om temperaturen är under gränsen 2 C). Radiatorpumpen körs inte om inte värmeregleringen är aktiv, inte heller om temperaturen varit över gränsen för pumpstopp längre än 1 timma. Om rumsreglering är aktiv för alla aktiva värmesystem, fördröjs start av pump tills rumstemperaturen sjunker under börvärdet för något aktivt värmesystem. Om pumpen är av, motionskörs den under 2 minuter klockan 11 varje dag. Varmvattenregleringen på eller av Varmvattenregleringen kan stängas av. Varmvattenregleringen sätts på eller av under Varmvattenregl.. Detta görs genom att markera rätt symbol, och trycka <Enter>. Installatörsmanual EC Heat 12 (18)

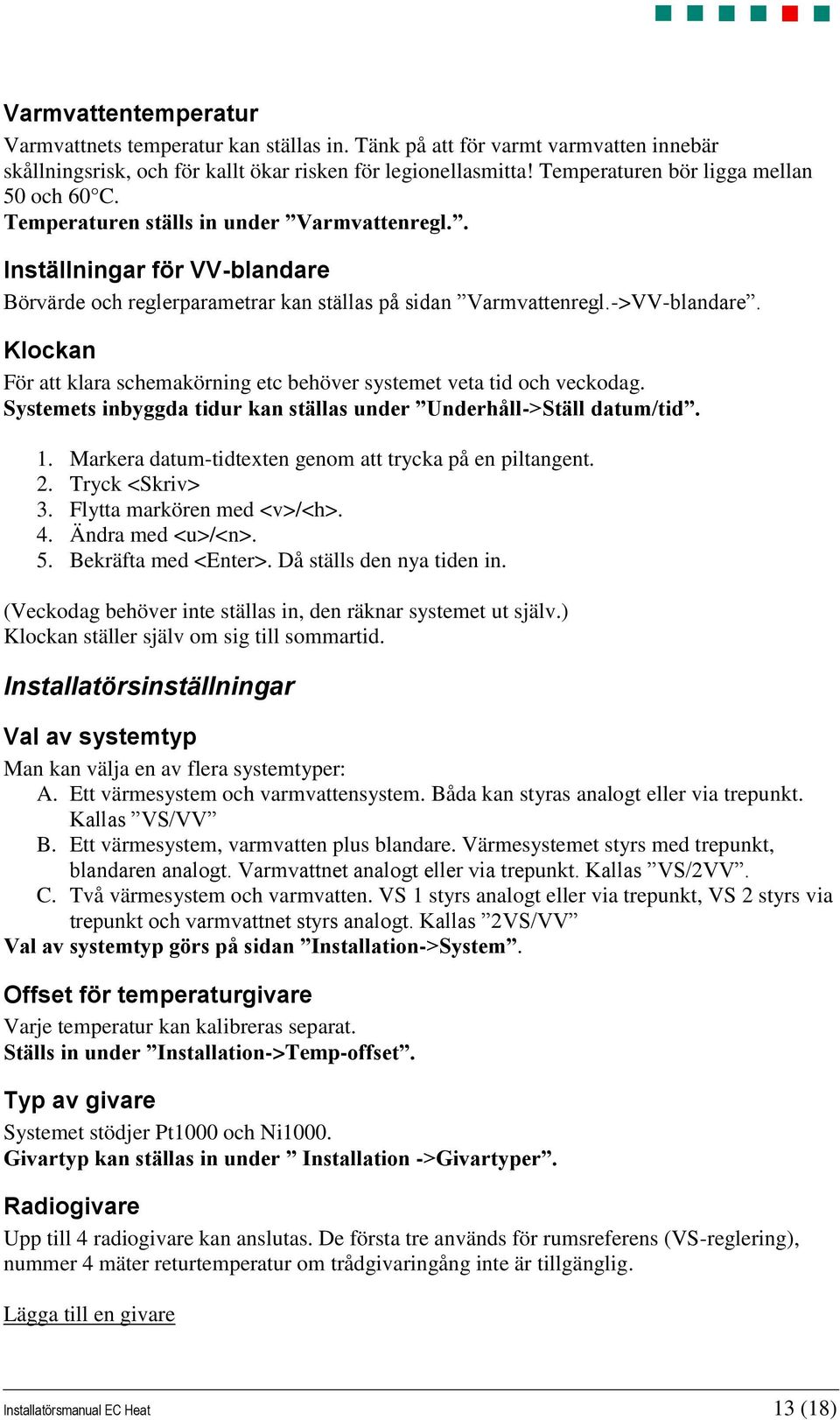

14 Varmvattentemperatur Varmvattnets temperatur kan ställas in. Tänk på att för varmt varmvatten innebär skållningsrisk, och för kallt ökar risken för legionellasmitta! Temperaturen bör ligga mellan 50 och 60 C. Temperaturen ställs in under Varmvattenregl.. Inställningar för VV-blandare Börvärde och reglerparametrar kan ställas på sidan Varmvattenregl.->VV-blandare. Klockan För att klara schemakörning etc behöver systemet veta tid och veckodag. Systemets inbyggda tidur kan ställas under Underhåll->Ställ datum/tid. 1. Markera datum-tidtexten genom att trycka på en piltangent. 2. Tryck <Skriv> 3. Flytta markören med <v>/<h>. 4. Ändra med <u>/<n>. 5. Bekräfta med <Enter>. Då ställs den nya tiden in. (Veckodag behöver inte ställas in, den räknar systemet ut själv.) Klockan ställer själv om sig till sommartid. Installatörsinställningar Val av systemtyp Man kan välja en av flera systemtyper: A. Ett värmesystem och varmvattensystem. Båda kan styras analogt eller via trepunkt. Kallas VS/VV B. Ett värmesystem, varmvatten plus blandare. Värmesystemet styrs med trepunkt, blandaren analogt. Varmvattnet analogt eller via trepunkt. Kallas VS/2VV. C. Två värmesystem och varmvatten. VS 1 styrs analogt eller via trepunkt, VS 2 styrs via trepunkt och varmvattnet styrs analogt. Kallas 2VS/VV Val av systemtyp görs på sidan Installation->System. Offset för temperaturgivare Varje temperatur kan kalibreras separat. Ställs in under Installation->Temp-offset. Typ av givare Systemet stödjer Pt1000 och Ni1000. Givartyp kan ställas in under Installation ->Givartyper. Radiogivare Upp till 4 radiogivare kan anslutas. De första tre används för rumsreferens (VS-reglering), nummer 4 mäter returtemperatur om trådgivaringång inte är tillgänglig. Lägga till en givare Installatörsmanual EC Heat 13 (18)

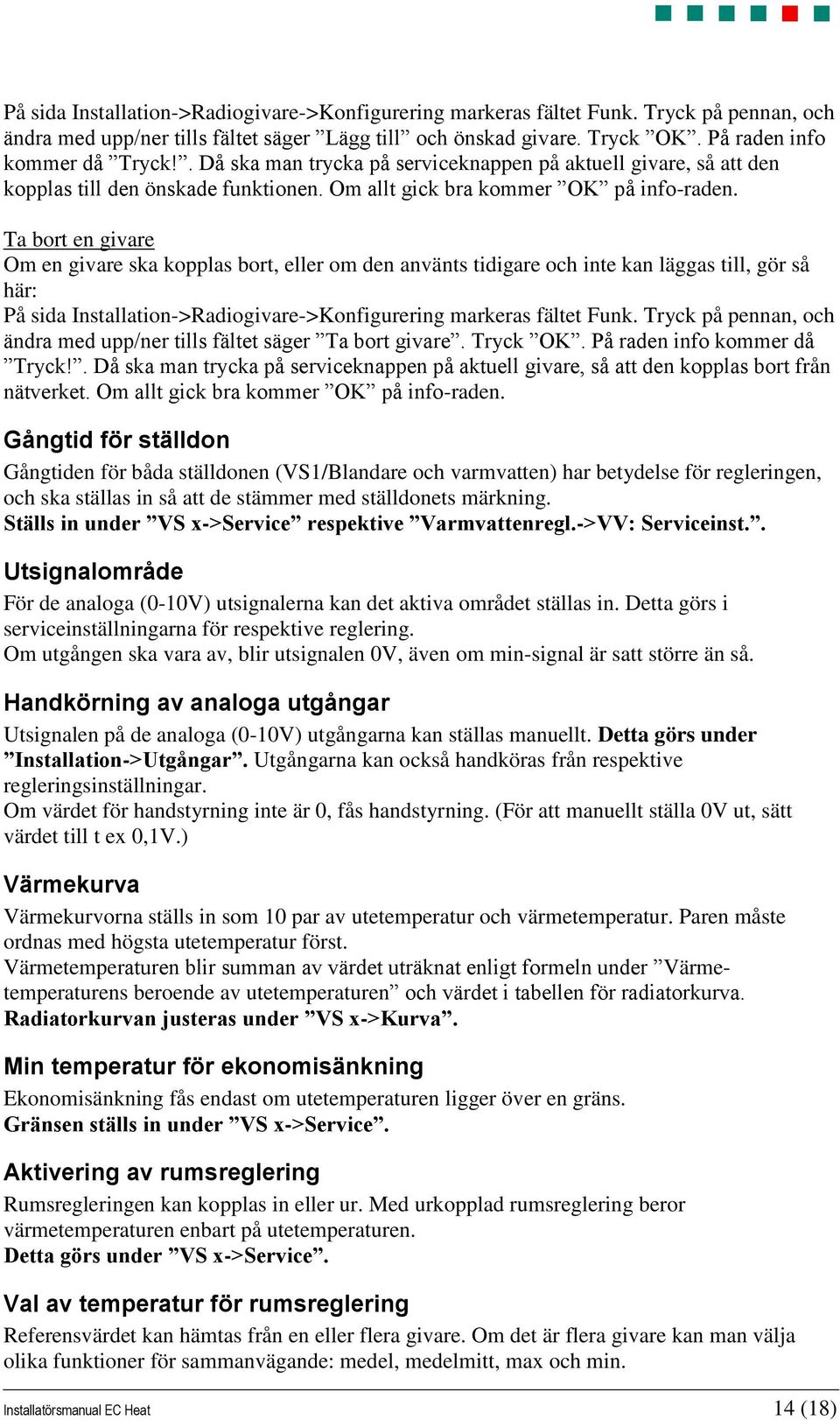

15 På sida Installation->Radiogivare->Konfigurering markeras fältet Funk. Tryck på pennan, och ändra med upp/ner tills fältet säger Lägg till och önskad givare. Tryck OK. På raden info kommer då Tryck!. Då ska man trycka på serviceknappen på aktuell givare, så att den kopplas till den önskade funktionen. Om allt gick bra kommer OK på info-raden. Ta bort en givare Om en givare ska kopplas bort, eller om den använts tidigare och inte kan läggas till, gör så här: På sida Installation->Radiogivare->Konfigurering markeras fältet Funk. Tryck på pennan, och ändra med upp/ner tills fältet säger Ta bort givare. Tryck OK. På raden info kommer då Tryck!. Då ska man trycka på serviceknappen på aktuell givare, så att den kopplas bort från nätverket. Om allt gick bra kommer OK på info-raden. Gångtid för ställdon Gångtiden för båda ställdonen (VS1/Blandare och varmvatten) har betydelse för regleringen, och ska ställas in så att de stämmer med ställdonets märkning. Ställs in under VS x->service respektive Varmvattenregl.->VV: Serviceinst.. Utsignalområde För de analoga (0-10V) utsignalerna kan det aktiva området ställas in. Detta görs i serviceinställningarna för respektive reglering. Om utgången ska vara av, blir utsignalen 0V, även om min-signal är satt större än så. Handkörning av analoga utgångar Utsignalen på de analoga (0-10V) utgångarna kan ställas manuellt. Detta görs under Installation->Utgångar. Utgångarna kan också handköras från respektive regleringsinställningar. Om värdet för handstyrning inte är 0, fås handstyrning. (För att manuellt ställa 0V ut, sätt värdet till t ex 0,1V.) Värmekurva Värmekurvorna ställs in som 10 par av utetemperatur och värmetemperatur. Paren måste ordnas med högsta utetemperatur först. Värmetemperaturen blir summan av värdet uträknat enligt formeln under Värmetemperaturens beroende av utetemperaturen och värdet i tabellen för radiatorkurva. Radiatorkurvan justeras under VS x->kurva. Min temperatur för ekonomisänkning Ekonomisänkning fås endast om utetemperaturen ligger över en gräns. Gränsen ställs in under VS x->service. Aktivering av rumsreglering Rumsregleringen kan kopplas in eller ur. Med urkopplad rumsreglering beror värmetemperaturen enbart på utetemperaturen. Detta görs under VS x->service. Val av temperatur för rumsreglering Referensvärdet kan hämtas från en eller flera givare. Om det är flera givare kan man välja olika funktioner för sammanvägande: medel, medelmitt, max och min. Installatörsmanual EC Heat 14 (18)

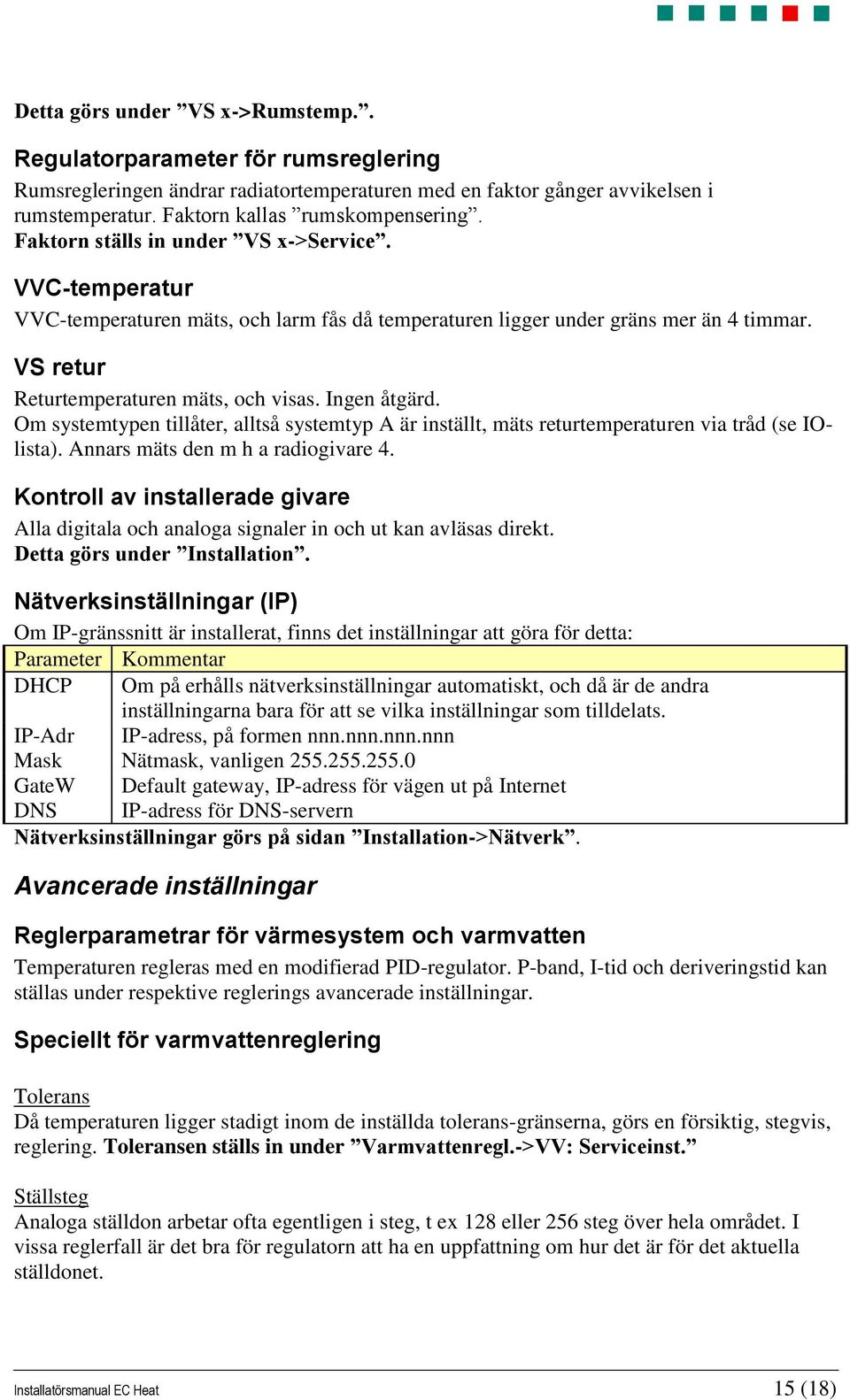

16 Detta görs under VS x->rumstemp.. Regulatorparameter för rumsreglering Rumsregleringen ändrar radiatortemperaturen med en faktor gånger avvikelsen i rumstemperatur. Faktorn kallas rumskompensering. Faktorn ställs in under VS x->service. VVC-temperatur VVC-temperaturen mäts, och larm fås då temperaturen ligger under gräns mer än 4 timmar. VS retur Returtemperaturen mäts, och visas. Ingen åtgärd. Om systemtypen tillåter, alltså systemtyp A är inställt, mäts returtemperaturen via tråd (se IOlista). Annars mäts den m h a radiogivare 4. Kontroll av installerade givare Alla digitala och analoga signaler in och ut kan avläsas direkt. Detta görs under Installation. Nätverksinställningar (IP) Om IP-gränssnitt är installerat, finns det inställningar att göra för detta: Parameter Kommentar DHCP Om på erhålls nätverksinställningar automatiskt, och då är de andra inställningarna bara för att se vilka inställningar som tilldelats. IP-Adr IP-adress, på formen nnn.nnn.nnn.nnn Mask Nätmask, vanligen GateW Default gateway, IP-adress för vägen ut på Internet DNS IP-adress för DNS-servern Nätverksinställningar görs på sidan Installation->Nätverk. Avancerade inställningar Reglerparametrar för värmesystem och varmvatten Temperaturen regleras med en modifierad PID-regulator. P-band, I-tid och deriveringstid kan ställas under respektive reglerings avancerade inställningar. Speciellt för varmvattenreglering Tolerans Då temperaturen ligger stadigt inom de inställda tolerans-gränserna, görs en försiktig, stegvis, reglering. Toleransen ställs in under Varmvattenregl.->VV: Serviceinst. Ställsteg Analoga ställdon arbetar ofta egentligen i steg, t ex 128 eller 256 steg över hela området. I vissa reglerfall är det bra för regulatorn att ha en uppfattning om hur det är för det aktuella ställdonet. Installatörsmanual EC Heat 15 (18)

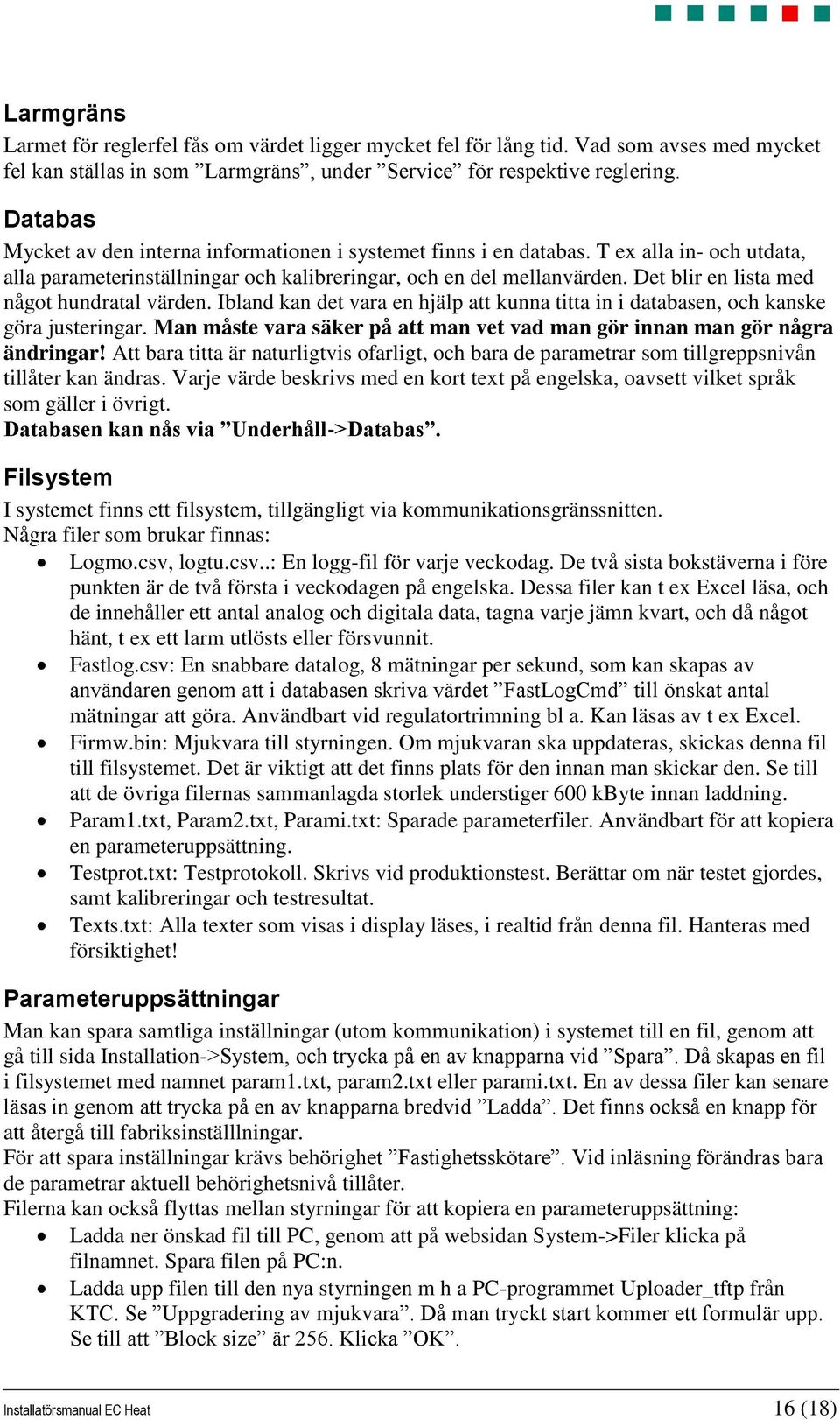

17 Larmgräns Larmet för reglerfel fås om värdet ligger mycket fel för lång tid. Vad som avses med mycket fel kan ställas in som Larmgräns, under Service för respektive reglering. Databas Mycket av den interna informationen i systemet finns i en databas. T ex alla in- och utdata, alla parameterinställningar och kalibreringar, och en del mellanvärden. Det blir en lista med något hundratal värden. Ibland kan det vara en hjälp att kunna titta in i databasen, och kanske göra justeringar. Man måste vara säker på att man vet vad man gör innan man gör några ändringar! Att bara titta är naturligtvis ofarligt, och bara de parametrar som tillgreppsnivån tillåter kan ändras. Varje värde beskrivs med en kort text på engelska, oavsett vilket språk som gäller i övrigt. Databasen kan nås via Underhåll->Databas. Filsystem I systemet finns ett filsystem, tillgängligt via kommunikationsgränssnitten. Några filer som brukar finnas: Logmo.csv, logtu.csv..: En logg-fil för varje veckodag. De två sista bokstäverna i före punkten är de två första i veckodagen på engelska. Dessa filer kan t ex Excel läsa, och de innehåller ett antal analog och digitala data, tagna varje jämn kvart, och då något hänt, t ex ett larm utlösts eller försvunnit. Fastlog.csv: En snabbare datalog, 8 mätningar per sekund, som kan skapas av användaren genom att i databasen skriva värdet FastLogCmd till önskat antal mätningar att göra. Användbart vid regulatortrimning bl a. Kan läsas av t ex Excel. Firmw.bin: Mjukvara till styrningen. Om mjukvaran ska uppdateras, skickas denna fil till filsystemet. Det är viktigt att det finns plats för den innan man skickar den. Se till att de övriga filernas sammanlagda storlek understiger 600 kbyte innan laddning. Param1.txt, Param2.txt, Parami.txt: Sparade parameterfiler. Användbart för att kopiera en parameteruppsättning. Testprot.txt: Testprotokoll. Skrivs vid produktionstest. Berättar om när testet gjordes, samt kalibreringar och testresultat. Texts.txt: Alla texter som visas i display läses, i realtid från denna fil. Hanteras med försiktighet! Parameteruppsättningar Man kan spara samtliga inställningar (utom kommunikation) i systemet till en fil, genom att gå till sida Installation->System, och trycka på en av knapparna vid Spara. Då skapas en fil i filsystemet med namnet param1.txt, param2.txt eller parami.txt. En av dessa filer kan senare läsas in genom att trycka på en av knapparna bredvid Ladda. Det finns också en knapp för att återgå till fabriksinställlningar. För att spara inställningar krävs behörighet Fastighetsskötare. Vid inläsning förändras bara de parametrar aktuell behörighetsnivå tillåter. Filerna kan också flyttas mellan styrningar för att kopiera en parameteruppsättning: Ladda ner önskad fil till PC, genom att på websidan System->Filer klicka på filnamnet. Spara filen på PC:n. Ladda upp filen till den nya styrningen m h a PC-programmet Uploader_tftp från KTC. Se Uppgradering av mjukvara. Då man tryckt start kommer ett formulär upp. Se till att Block size är 256. Klicka OK. Installatörsmanual EC Heat 16 (18)

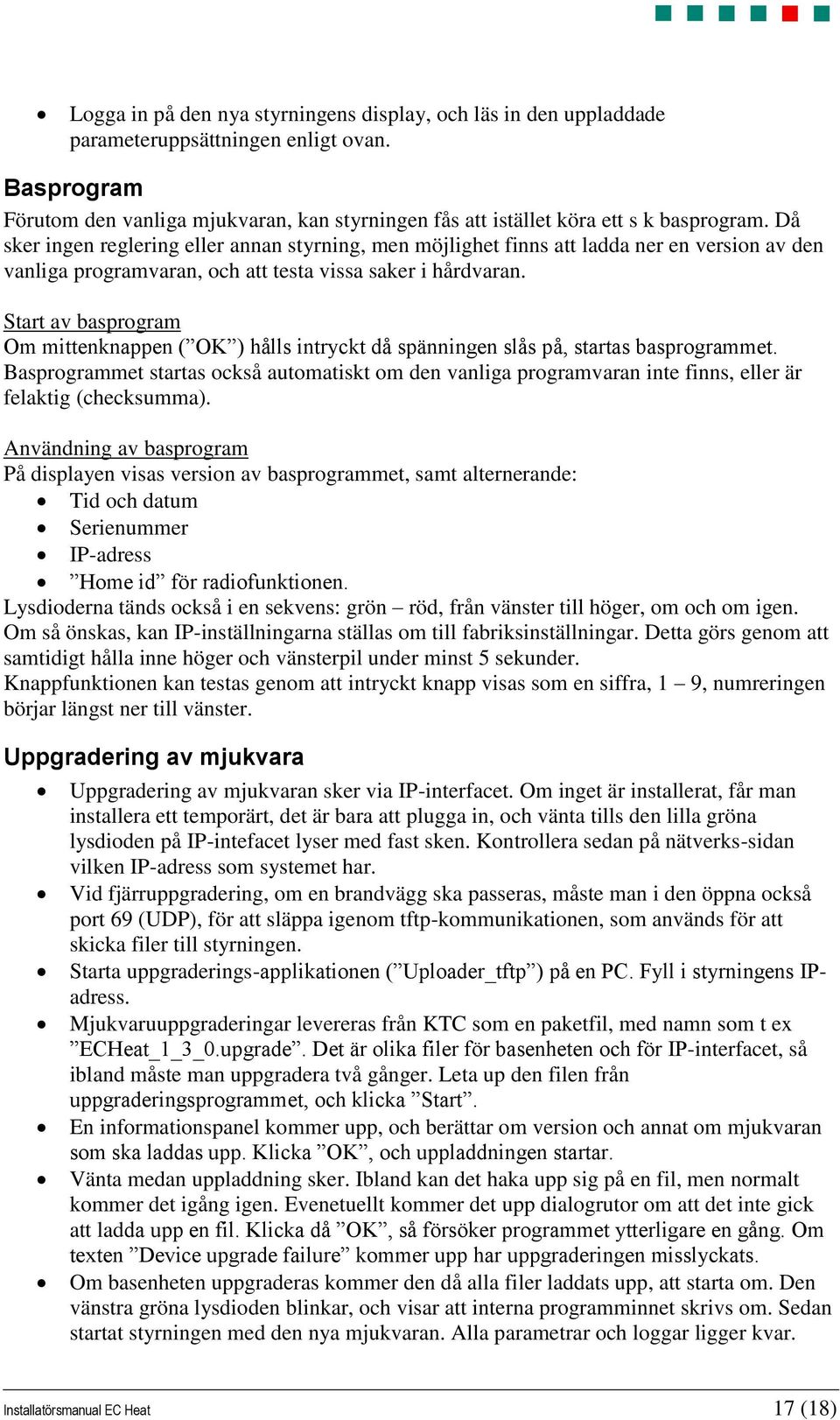

18 Logga in på den nya styrningens display, och läs in den uppladdade parameteruppsättningen enligt ovan. Basprogram Förutom den vanliga mjukvaran, kan styrningen fås att istället köra ett s k basprogram. Då sker ingen reglering eller annan styrning, men möjlighet finns att ladda ner en version av den vanliga programvaran, och att testa vissa saker i hårdvaran. Start av basprogram Om mittenknappen ( OK ) hålls intryckt då spänningen slås på, startas basprogrammet. Basprogrammet startas också automatiskt om den vanliga programvaran inte finns, eller är felaktig (checksumma). Användning av basprogram På displayen visas version av basprogrammet, samt alternerande: Tid och datum Serienummer IP-adress Home id för radiofunktionen. Lysdioderna tänds också i en sekvens: grön röd, från vänster till höger, om och om igen. Om så önskas, kan IP-inställningarna ställas om till fabriksinställningar. Detta görs genom att samtidigt hålla inne höger och vänsterpil under minst 5 sekunder. Knappfunktionen kan testas genom att intryckt knapp visas som en siffra, 1 9, numreringen börjar längst ner till vänster. Uppgradering av mjukvara Uppgradering av mjukvaran sker via IP-interfacet. Om inget är installerat, får man installera ett temporärt, det är bara att plugga in, och vänta tills den lilla gröna lysdioden på IP-intefacet lyser med fast sken. Kontrollera sedan på nätverks-sidan vilken IP-adress som systemet har. Vid fjärruppgradering, om en brandvägg ska passeras, måste man i den öppna också port 69 (UDP), för att släppa igenom tftp-kommunikationen, som används för att skicka filer till styrningen. Starta uppgraderings-applikationen ( Uploader_tftp ) på en PC. Fyll i styrningens IPadress. Mjukvaruuppgraderingar levereras från KTC som en paketfil, med namn som t ex ECHeat_1_3_0.upgrade. Det är olika filer för basenheten och för IP-interfacet, så ibland måste man uppgradera två gånger. Leta up den filen från uppgraderingsprogrammet, och klicka Start. En informationspanel kommer upp, och berättar om version och annat om mjukvaran som ska laddas upp. Klicka OK, och uppladdningen startar. Vänta medan uppladdning sker. Ibland kan det haka upp sig på en fil, men normalt kommer det igång igen. Evenetuellt kommer det upp dialogrutor om att det inte gick att ladda upp en fil. Klicka då OK, så försöker programmet ytterligare en gång. Om texten Device upgrade failure kommer upp har uppgraderingen misslyckats. Om basenheten uppgraderas kommer den då alla filer laddats upp, att starta om. Den vänstra gröna lysdioden blinkar, och visar att interna programminnet skrivs om. Sedan startat styrningen med den nya mjukvaran. Alla parametrar och loggar ligger kvar. Installatörsmanual EC Heat 17 (18)

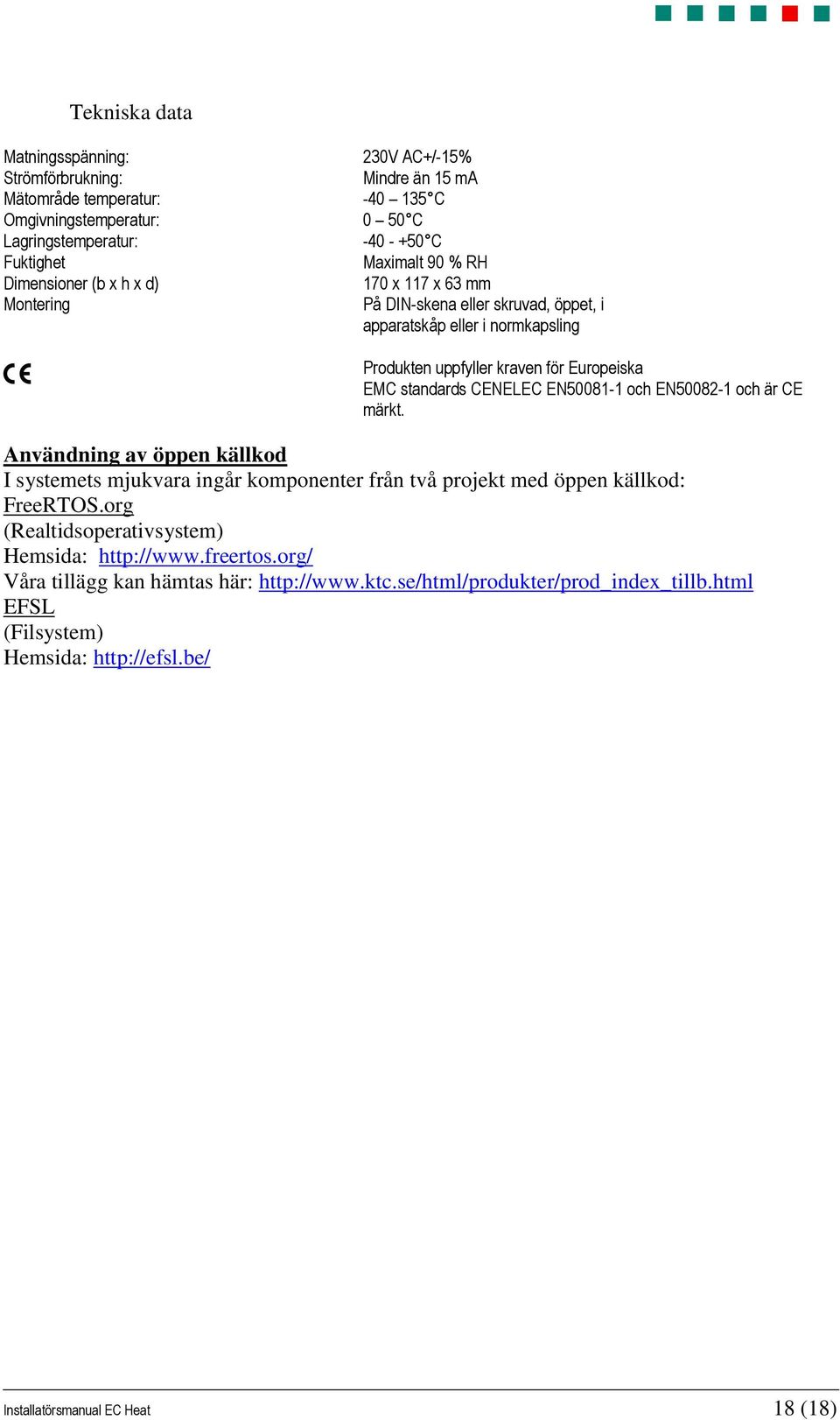

19 Tekniska data Matningsspänning: 230V AC+/-15% Strömförbrukning: Mindre än 15 ma Mätområde temperatur: C Omgivningstemperatur: 0 50 C Lagringstemperatur: C Fuktighet Maximalt 90 % RH Dimensioner (b x h x d) 170 x 117 x 63 mm Montering På DIN-skena eller skruvad, öppet, i apparatskåp eller i normkapsling Produkten uppfyller kraven för Europeiska EMC standards CENELEC EN och EN och är CE märkt. Användning av öppen källkod I systemets mjukvara ingår komponenter från två projekt med öppen källkod: FreeRTOS.org (Realtidsoperativsystem) Hemsida: Våra tillägg kan hämtas här: EFSL (Filsystem) Hemsida: Installatörsmanual EC Heat 18 (18)
